Как делается приблизительный расчет потребляемой мощности?
Для того что бы узнать как определить сечение провода по мощности необходимо выполнить ряд последовательных действий:
- Делаем полный список используемых электрических приборов в данном помещении.
- Определить общую потребляемую мощность всего оборудования, которое находится в помещении. Для этого берем лист, на котором отмечен весь список приборов и помечаем напротив каждого его потребляемую мощность. Определить это значение возможно, сняв показания с этикетки на каждом приборе или изучить листок-вкладыш от техники.
- Суммируем все полученные значения.
- Определяем какие приборы будут находиться в непрерывной работе, сколько единиц в периодичной и число редко используемых. Такие мероприятия необходимы для расчета более точного значения сечение всех проводов.
- Суммируем мощность постоянно работающих приборов и периодически включающих. Определяем приблизительное время работы проводки с такой нагрузкой (если коэффициент работы составляет 70%, то при дальнейших расчетах необходимо брать значение 0,7).
- Делаем расчет сечения кабеля по мощности. Для этого общую мощность потребляемой энергии делим на коэффициент работы сети и получаем требуемое значение мощности провода. Используя специальную таблицу проводов, определяем сечение жил.
Зачем производится расчет
Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.
Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.
Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.
Что нужно знать
Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.
Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:
1) Формула расчета силы тока для однофазной сети 220 В:
расчет силы тока для однофазной сети
где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:
расчет силы тока для трехфазной сети

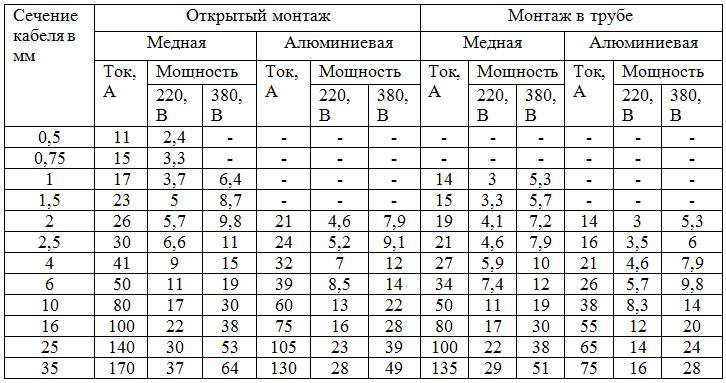

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.
Какой провод лучше использовать
На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.
- Медь, по сравнению с алюминием, более эффективна:
- она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
- меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
- проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.
Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.
Потребляемая мощность бытовых приборов
Чтобы правильно рассчитать нужное сечение жилы, необходимо знать потребляемую мощность для бытовых приборов. Иногда такие показатели есть на корпусе прибора, но не всегда, а техпаспорт может быть утерян
Обратите внимание на таблицу, где указана мощность основных бытовых приборов
| Электроприбор | Мощность, Вт |
| Водонагреватель (электробойлер) | 1200-3000 |
| Кондиционер | 1000-3000 |
| Кофемашина | 600-1500 |
| Микроволновая печь | 1500-2000 |
| Морозильная камера, холодильник | 700 |
| Обогреватель | 1000-2400 |
| ПК (стационарный) | 280-750 |
| Пылесос | 400-2000 |
| Стиральная машина-автомат | 4000 |
| Тепловентилятор | 1500 |
Примечание. В этой таблице приведены только те бытовые приборы, мощность которых более 0,5 кВт.
Расчёт сечения провода
Сечения у проводов разные и вам предстоит сделать осознанный выбор
Начнём с того, что районная или городская энергосеть выдаёт предписание на сечение кабеля для подключения электросчётчика. Они основываются на ПУЭ, так что вам здесь напрягаться не придётся, к тому же вывод к распределительному электрощиту или к первой (главной) дозе можно будет сделать такой же жилой. Но, давайте двигаться дальше — будем отталкиваться от распредщита, где через автоматы или УЗО (устройство защитного отключения) электроэнергия распределяется по комнатам, группам или отдельным приборам. Именно отсюда начинается расчёт сечения провода по потребляемой мощности этих самых групп или отдельных агрегатов.
Видео: Расчёт сечения проводника
Конечно же, для таких вычислений лучше всего воспользоваться формулой I=(P/U)*cosⱷ, где буквы соответствуют:
I – получаемый расчетный ток;
Р – мощность используемого прибора или оборудования;
U – номинальное потребляемое напряжение (в нашем случае, это 220В);
cosⱷ — для бытовых сетей принято считать за 1.
Теперь для примера рассчитаем, что нам понадобится для электрического бойлера «Gorenje GBFU 50 E» мощностью 2000 Вт – нам нужно просто подставить реальные цифры:
I=(P/U)*cosⱷ=2000/220*1=9.0909090909090909, что можно округлить до 9 A.

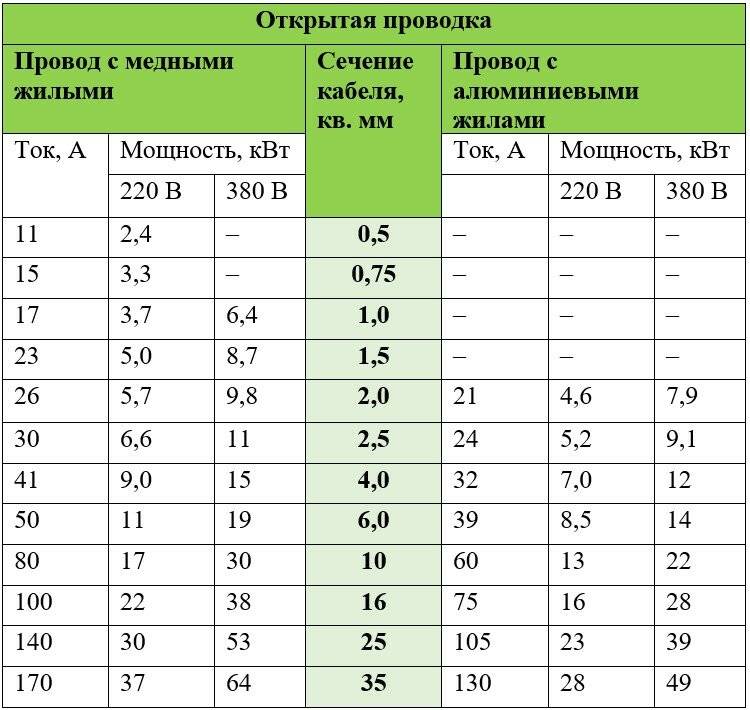

Теперь воспользуемся таблицей, которая приведена ПУЭ (таблицы №№1.3.4 и 1.3.5), там указано соотношение силы тока (ампераж) к сечению жилы.
Таблица основана на ПУЭ №№1.3.4 и 1.3.5
При подсчётах мы вышли на силу тока чуть более 9 A, но в таблице есть только 10 A и для такого показателя понадобится медный провод сечением 0,75 мм2, но в магазинах обычно продаются кабели с жилой не менее 1,0 мм2. Так что, можно смело покупать ШВВП 3х0,75, либо ШВВП 3х1,0, где первая цифра указывает на количество жил, а вторая на сечение мм2.

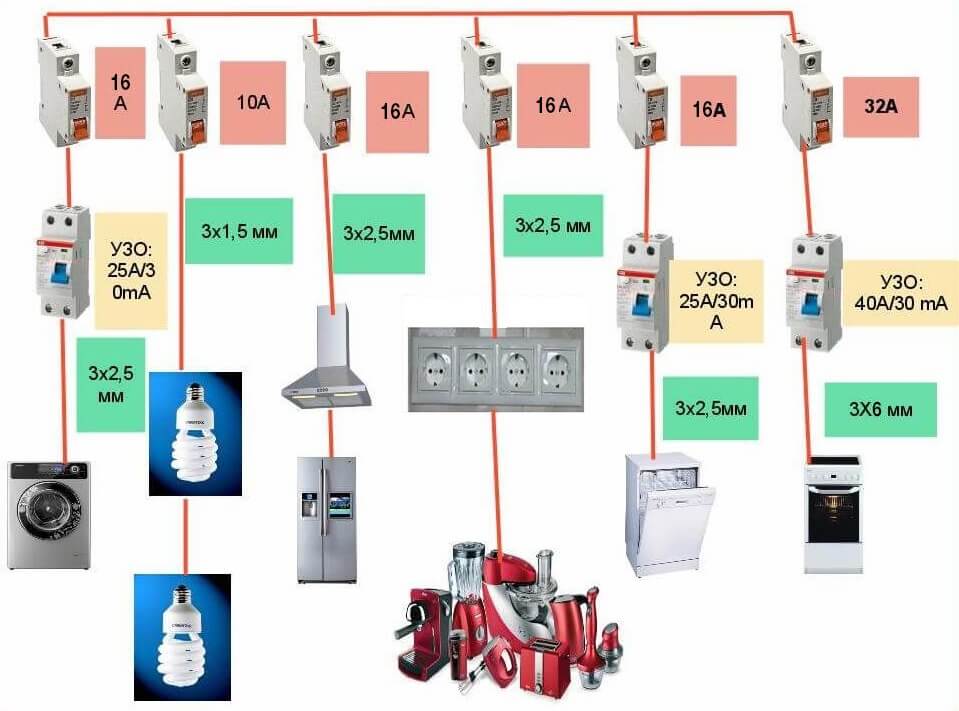

Этим же методом вы можете определить сечение провода для группового подключения. Возьмём, к примеру, кухонные розетки, где одновременно могут оказаться включенными микроволновка, холодильник и кофемашина. При этом выберем наиболее мощные приборы (см. таблицу в разделе «Потребляемая мощность бытовых приборов»): микроволновка -2000 Вт, холодильник -700 Вт и кофемашина – 1500 Вт, итого 2000+700+1500=4200. Значит:
I=(P/U)*cosⱷ=4200/220*19.0909090909090909 или округлённо 19 A.
Исходя из ПУЭ (таблицы №№1.3.4 и 1.3.5), в данном случае для подключения блока розеток понадобится медный провод с жилой 2,0 мм2
Поправки на длину
В частном доме порой приходится использовать длинные кабели, например, для подключения гостевого домика или летней кухни, которые могут находиться на расстоянии 20-30 м от основного жилья. Используем формулу R=p*L/S:
R – сопротивление;
p – удельное сопротивление (Cu – 0,0175 Ω*мм2, AL — 0,0281 Ω*мм2);
S – площадь сечения жилы;
L – длина кабеля (для одной фазы добавляется нулевой контур, следовательно, длина удваивается).
Возьмём кабель, который мы рассчитывали для 10 A и пусть это будет ШВВП 3х1,0 длиной 20 м. В данном случае pудельное=0,0175 Ω*12=0,0175, S=1*1=1 мм 2.
R=p*L/S=0,0175*40/1=0,7 Ω.
Вычисляем потери по формуле dU=IR:
dU – потери напряжения в вольтах;
I – сила тока;
R – сопротивление данного кабеля.
dU=IR=10*0,7=7 В.
Эти 7 В потеряны для гостевого домика и если вычислить процентное соотношение, то мы получим 7/220*100=3.1818181818181818%. то есть, немногим более 3%, что в данном случае не имеет никакого значения.
Видео: Ошибки при выборе сечения
Расчет сечения провода
Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.
Если рассмотреть сечение кабеля, то это круг с определенным диаметром. Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².
Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?
Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.
Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу
Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство
Соотношение тока и сечения
Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.
Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.
Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.
| Сечение жилы провода, мм2 | Медные жилы | Алюминиевые жилы | ||
|---|---|---|---|---|
| Ток, А | Мощность, Вт | Ток, А | Мощность, Вт | |
| 0.5 | 6 | 1300 | ||
| 0.75 | 10 | 2200 | ||
| 1 | 14 | 3100 | ||
| 1.5 | 15 | 3300 | 10 | 2200 |
| 2 | 19 | 4200 | 14 | 3100 |
| 2.5 | 21 | 4600 | 16 | 3500 |
| 4 | 27 | 5900 | 21 | 4600 |
| 6 | 34 | 7500 | 26 | 5700 |
| 10 | 50 | 11000 | 38 | 8400 |
| 16 | 80 | 17600 | 55 | 12100 |
| 25 | 100 | 22000 | 65 | 14300 |
К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.
Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.
- Для примера обозначим некоторые из них:
- Чайник – 1-2 кВт.
- Микроволновка и мясорубка 1,5-2,2 кВт.
- Кофемолка и кофеварка – 0,5-1,5 кВт.
- Холодильник 0,8 кВт.
Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.
Для дома
В этом случае предпочтение рекомендуется отдавать отечественному кабельному изделию ВВГнг-LS или ВВГнг, а также немецкому высококачественному проводнику NYM.
В каменных частных домах допускается монтаж черного проводника ВВГ, кабеля NYМ серого цвета, белого или оранжевого провода ПВС, а также ШВВП стандартного белого цвета.
Для наружной проводки по земле целесообразно использовать кабельные изделия АВББШВ или ВББШВ, а электроснабжение бани потребует применения российских марок РКГМ и ПВКВ, надежно защищенных посредством кремнийсодержащей оболочки органического типа.
Выбор сечения кабеля по силе тока и мощности
Токонесущую часть кабельного изделия представляет металл в виде меди или алюминия. Часть плоскости, проходящая под углом в 90о к проводу с металлическим ограничением, носит название — сечение провода, измеряемое в квадратных миллиметрах.

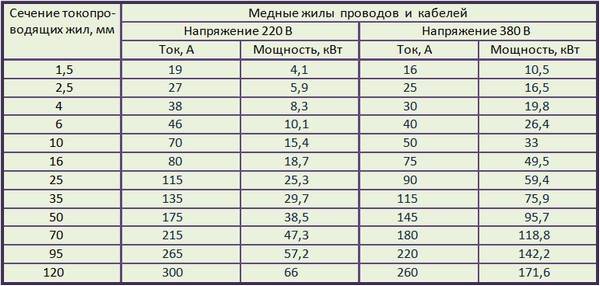

Выбор сечения кабельного изделия по мощности осуществляется в соответствии с табличными данными, посредством суммирования показателей потребляемого всеми энергозависимыми приборами электричества.
Кабель медный
Суммарные показатели мощности умножаются на коэффициент одновременности, равный 0.8, после чего выбирается сечение кабельного изделия по таблице.
Более точным принято считать выбор кабельного сечения в соответствии с силой тока. Например, расчеты для однофазной электрической сети осуществляются по стандартной формуле I = Р / 220, где показатель Р является суммарной мощностью электрических приборов (Вт).
Для трёхфазной сети расчет выполняется по формуле I = Р / √3 × 380. Расчет сечения кабельного изделия по силе тока для трехфазной сети с наличием электрического двигателя определяется в соответствии с формулой I = Р / √3 × 380 × СОS f, где последний показатель является коэффициентом мощности.
Общая информация о кабеле
Протекая по проводам, ток способствует их нагреванию. Чем выше его сила, тем быстрее происходит нагрев. Основной показатель, по которому проводят расчет – максимальная токовая нагрузка. Это величина, показывающая, сколько кабель может выдержать нагрузки тока в течение длительного периода времени.
Найдя показатель номинальной силы тока, можно рассчитать мощность для однофазной сети, учитывая суммарную мощность для всех приборов, напряжение, коэффициент одновременности и переменную для электроприборов.
Если неправильно посчитать сечение провода, проводка будет перегреваться.
Причины перегрева кабеля:
- Недостаточная площадь сечения. Чем толще жилы кабеля, тем больше тока он передает, не нагреваясь. На кабельных изделиях значения указываются в маркировке.
- Тип кабеля. Провод бывает одножильным (одна жила состоит из одного стержня) и многожильным. Второй вариант гибче, но значительно уступает по максимальной нагрузке.
- Способ укладки проводника. Если кабель плотно уложен, он будет греться значительно быстрее.
Сами рассчитываете сечение кабеля?
Сам
70.95%
Советуюсь со специалистом
17.57%
Зависит от ситуации
11.49%
Проголосовало: 148
Материалы изготовления проводников
Для изготовления изолированных проводников используют алюминий и медь. Медные жилы обладают меньшим сопротивлением и меньше греются, поэтому считаются лучше, чем алюминиевые.
Провода изолируют поливинилхлоридом (ПВХ), резиной и иногда — фторопластами. Чем выше качество изолирующих материалов, тем больше устойчивость к возгоранию у провода.
Длина основного силового кабеля в многоэтажке: сколько метров 10 этажный дом
Расчет длины и сечения основного силового кабеля в многоэтажном доме может понадобиться при ремонте электропроводки. Так, жители старых квартир нередко меняют проводку в пользу более мощной. При этом, напряжение на силовой кабель увеличивается. Из-за этого кабель греется и приходит в негодность. Возникает резонный вопрос о замене главного силового кабеля в подъезде на кабель с большим сечением. Основные проблемы, с которыми могут столкнуться жильцы – это получение разрешения от коммунальщиков ЖЭУ или ТСЖ, очередь на исполнение заявки ремонтной бригадой и стоимость самого кабеля.
Для десятиэтажного дома длина кабеля составит порядком 35 метров. Но все эти предварительные расчеты можно использовать только для вычисления ориентировочной стоимости кабеля. Точную длину и сечение необходимо узнавать только у работников соответствующего коммунального предприятия, к которому относится ваш дом.
Бронированный кабель ВБбШв
При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.
Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.
Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.
Сечение изделий ВБбШв колеблется в пределах от 1,5 мм2 до 240 мм2. В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.
Расчет количества кабеля с помощью вычислений
Если вы не желаете тратить свое время на составление схемы, тогда провести расчет длины кабеля можно по упрощенной схеме. является открытой и поэтому ее легко можно посчитать с помощью этой схемы. Упрощенная схема расчета длины проводников позволяет сэкономить свое время. Иногда этот метод используют даже профессиональные электрики. Ее суть заключается в том, что вам необходимо будет рассчитать количество кабеля по площади помещения. Для этого вам необходимо взять площадь своего дома и умножить это число на 2. Вот сколько кабеля вам потребуется для прокладки проводки.
Вот этот вариант расчета считается наиболее простым, но вам также не следует забывать про дополнительные нюансы. С помощью этого вы рассчитаете только свою протяженность для одной линии. Точно определить длину с помощью этой схемы не получится. Для того чтобы расчет длины кабеля был верным вам потребуется считать продукцию в соотношении 1:1.5. Первое число берется на свет для комнат, а второе на подключение розеток.
В интернете можно встретить большое количество отзывов об этой схеме. Даже профессиональные электрики сообщают о том, что этот способ является не только простым, но и верным. Если вы не уверенны, что ваш расчет верный, тогда лучше купите провода на 10 метров больше. Этого запаса вам точно должно хватить.
Как рассчитать сечение провода?
Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.
А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.
Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов
Расчет делают по такой формуле Р/V.
Где:
- Р – мощность приборов, параметры которой указаны в технической документации;
- V – напряжение сети в 220 В.
Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.
К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.
В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

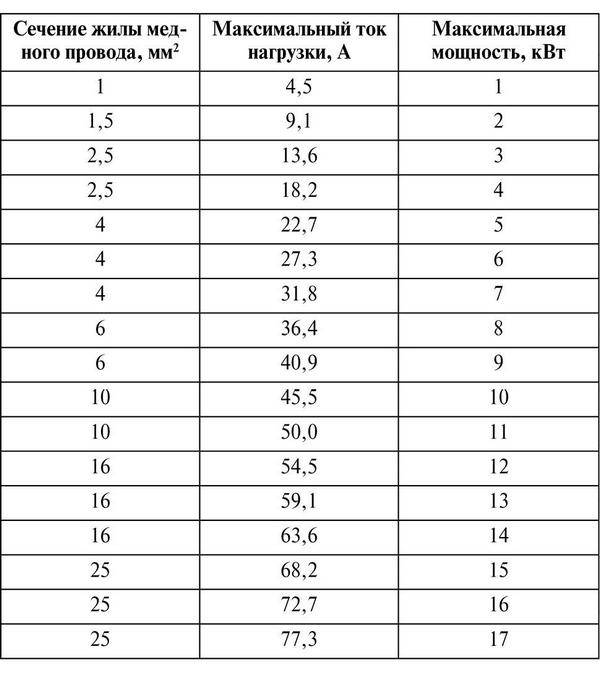

Упростить задачу по расчету сечения проводов поможет приведенная ниже таблица.

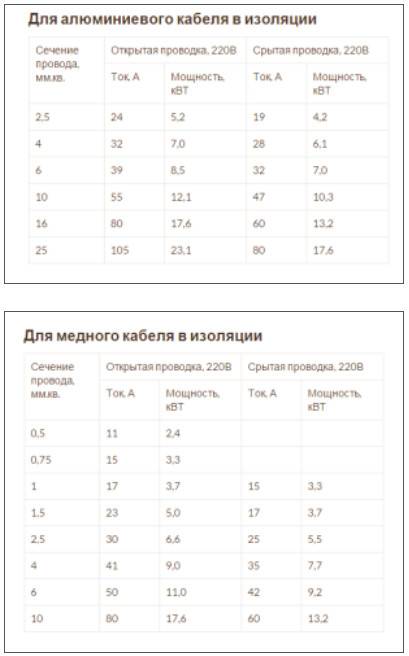

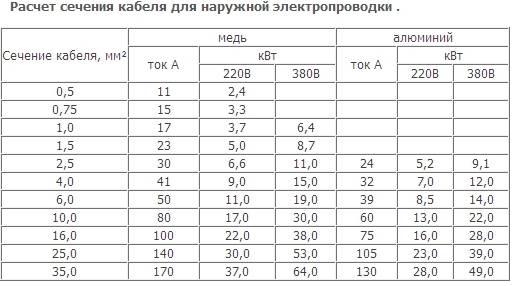

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов
Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

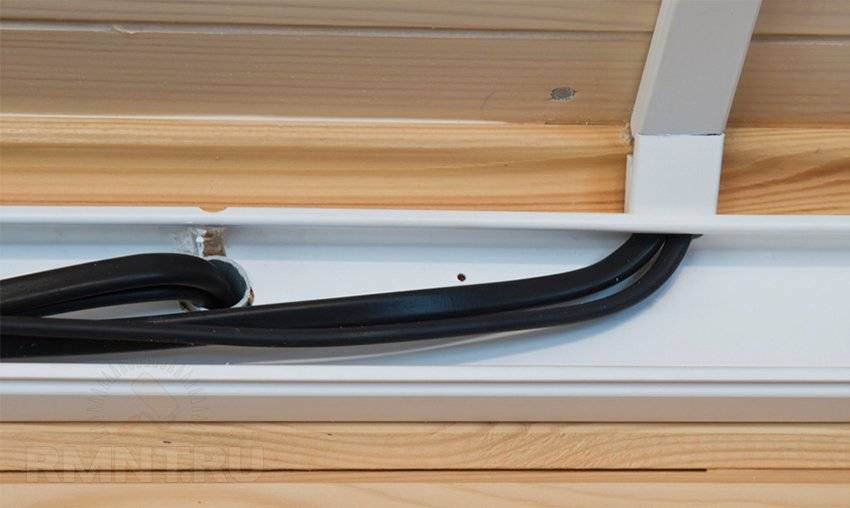

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.
По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.
Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

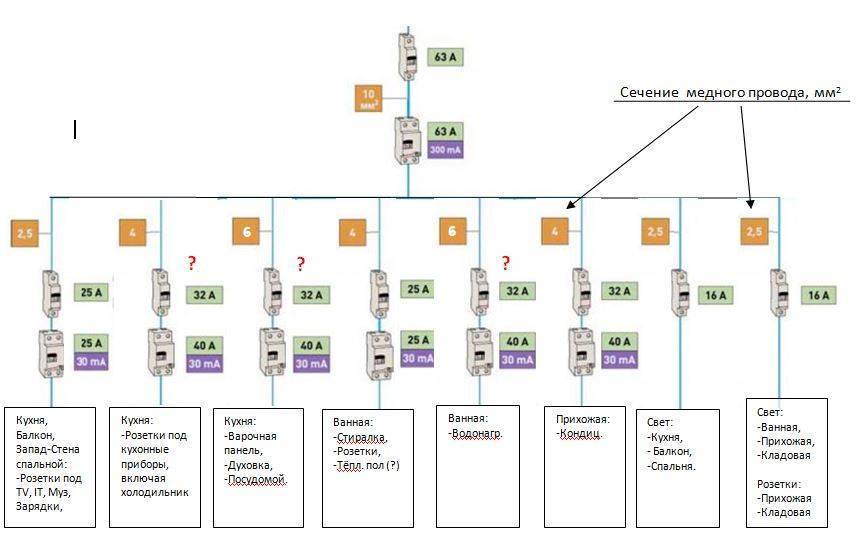

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:
Галерея изображений
Фото из
Устройство линий сети освещения

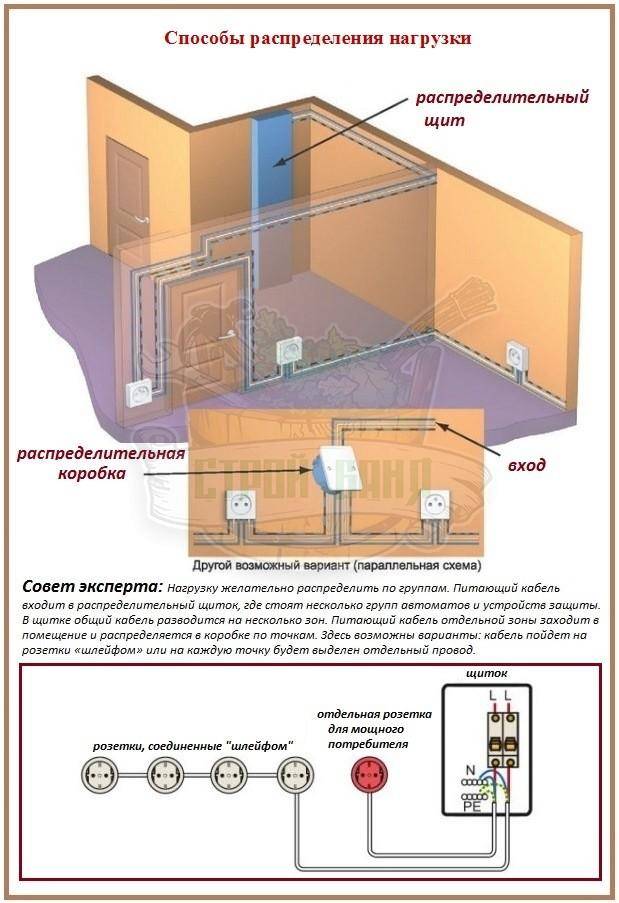

Сооружение проводки на группы розеток

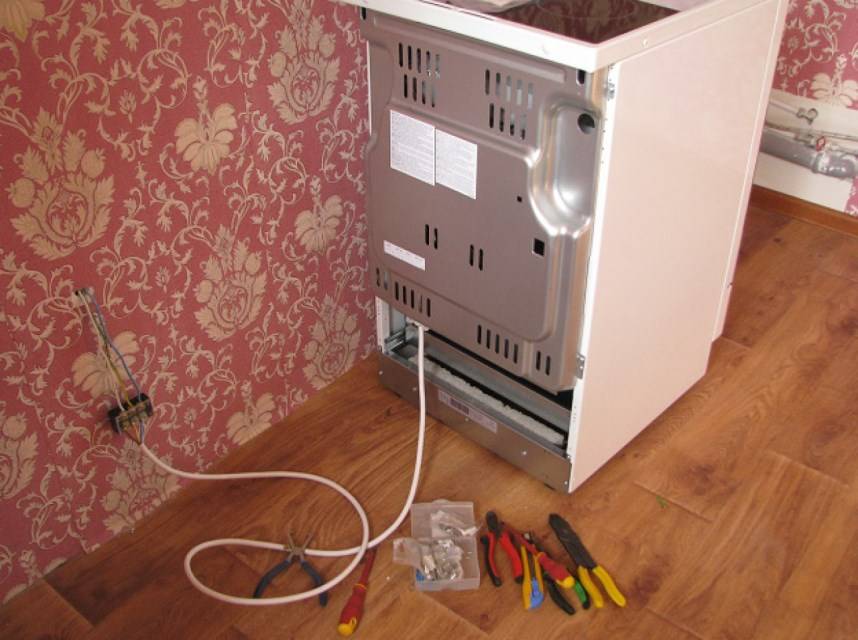

Установка розеток для мощного оборудования
Ввод электропроводки в дом или квартиру
Выбираем провод для монтажа
Современный рынок предлагает широкий выбор материалов для выполнения электропроводки своими руками. Какое же принять решение при выборе? Рассмотрим варианты. Жила может быть алюминиевой или медной. Оплетка выполняется из резины, полиэтилена и поливинилхлорида. Эти факторы влияют на такие характеристики электропроводки, как легкость монтажа, прочность, электропроводимость, долговечность.
В алюминиевой жиле может произойти обрыв при многократном сгибании ее в одном месте
Поэтому при выполнении разводки электросети из такого материала своими руками следует проявлять осторожность. Большим плюсом алюминия является его дешевизна, что объясняет его широкое применение в домах старой постройки
Но алюминий подвержен быстрому окислению и потере из-за этого электропроводности.
Медная жила лишена этих недостатков алюминия. Она гибкая, хорошо проводит электрический ток. При ее монтаже возможно выполнение пайки, что невозможно сделать с алюминиевой жилой. Поэтому при выполнении работ своими руками это будет хорошее решение в плане эксплуатационных и потребительских свойств, хоть и дороже. Выбор за вами.
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

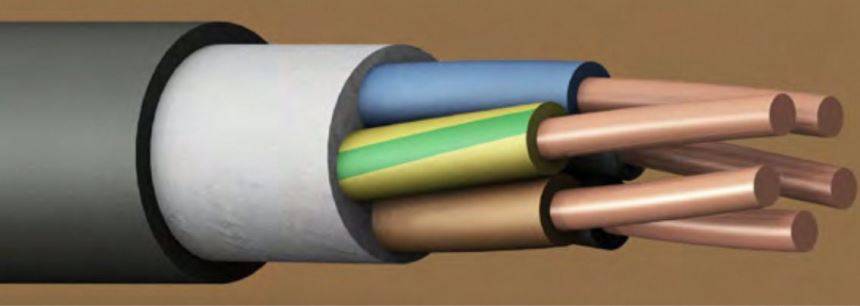

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
С чего начинается расчет электропроводки
Что такое ток, ученые до сих пор представляют себе довольно расплывчато. Известно, как его использовать, известно, как его изменять, как направлять, но все его свойства и особенности не разгаданы. Однако обойтись без ручейка электронов, бегущих по кабелю, на сегодняшний день невозможно, или очень трудно, особенно тем, кто привык к комфорту. Свет, тепло, свежий кондиционируемый воздух, связь, а зачастую и приготовление пищи – все это обеспечивает нам электричество, на котором работает всевозможная бытовая и промышленная техника. Чтобы ток начал поступать в дом или на участок, мало просто протянуть провода, нужно точно знать, из какого они должны быть материала и какого сечения. Но давайте по порядку.
Упрощенный способ
Если у Вас нет готового проекта электропроводки и Вы считаете, что он Вам не нужен, можно использовать более простой способ расчета длины кабеля. Этим способом нередко пользуются даже профессиональные электромонтажники.
В данном случае мы рассчитываем количество кабеля просто умножив площадь квартиры или дома на «4». То есть, для монтажа электропроводки квартиры площадью 75 кв.м. нам понадобится 4х75 – 300 метров кабеля. Это как говорится, «в среднем по больнице». Если речь идет о большом доме, «нафаршированном» бытовой и цифровой техникой, то можно умножить даже на «5». А вот для небольшой однокомнатной квартиры достаточно будет коэффициента «3».
Однако, этот способ позволяет узнать только общую длину электропроводки. Но что делать, если Вы собираетесь использовать различные марки проводов для линий освещения и силовых? В этом случае количество каждого из кабелей рассчитывается в соотношении 2 к 3. То есть, продолжая пример выше, из 300 метров кабеля 120 метров пойдут на линии освещения, а 180 – на розеточные линии.
Сечения провода, однако без этого не получится правильно рассчитать электропроводку. Если вы живете в многоэтажном многоквартирном доме, то прокладывать коммуникации нет нужды — это сделали за вас строители. Но при возведении частного дома вам придётся заняться этим самостоятельно.
Во время возведения частного дома обязательно возникнет вопрос о том, как рассчитать электропроводку
Расчет допустимой силы тока по нагреву жил

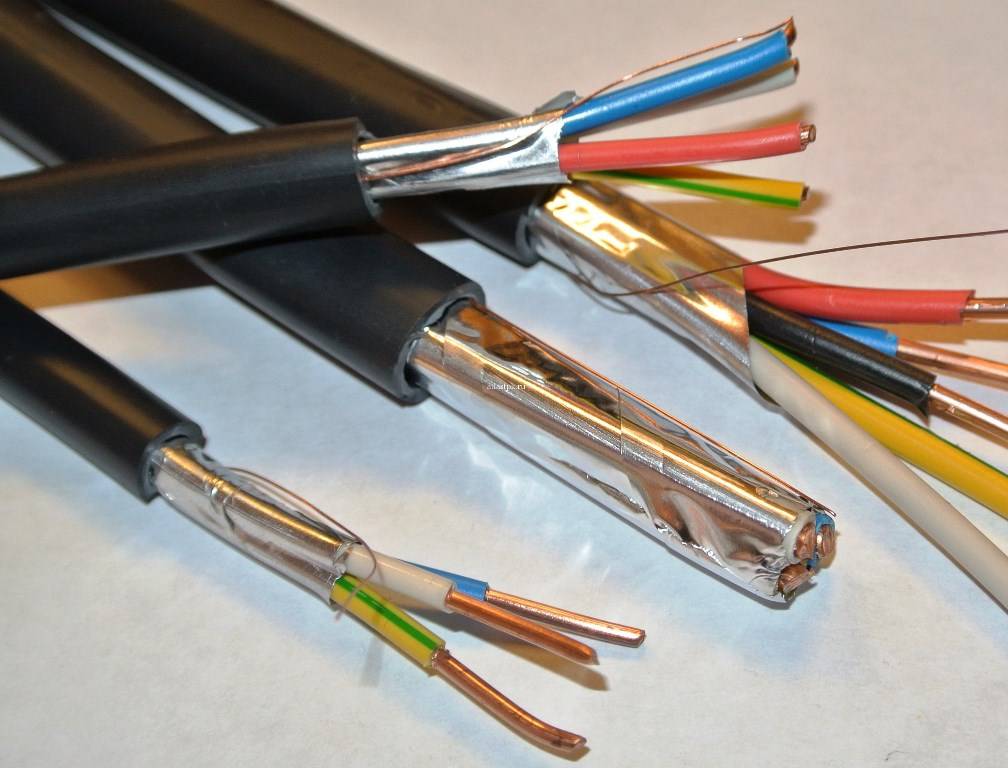

Если выбран проводник подходящего сечения, это исключит падение напряжения и перегревы линии. Таким образом, от сечения зависит то, насколько оптимальным и экономичным будет режим работы электрической сети. Казалось бы, можно просто взять и установить кабель огромного сечения. Но стоимость медных проводников пропорциональна их сечению, и разница при монтаже электропроводки уже в одной комнате может насчитывать несколько тысяч рублей
Поэтому важно уметь правильно рассчитывать сечение кабеля: с одной стороны, вы гарантируете безопасность эксплуатации сети, с другой стороны, не потратите лишних средств на приобретение чересчур «толстого» проводника
Для выбора сечения провода нужно учитывать два важных критерия — допустимые нагрев и потерю напряжения. Получив два значения площади сечения проводника при использовании разных формул, выбирайте большую величину, округлив ее до стандартной. Особенно чувствительны к потере напряжения воздушные линии электропередач
В то же время для подземных линий и кабеля, помещенного в гофрированные трубы, важно учитывать допустимый нагрев. Таким образом, сечением должно определяться в зависимости от разновидности проводки. Iд — допустимая нагрузка на кабель (ток по нагреву)
Эта величина соответствует току, в течение долгого времени протекающего по проводнику. В процессе этого появляется установленные, длительно допустимая температура (Tд). Расчетная сила тока (Iр) должна соответствовать допустимой (Iд), и для ее определения нужно воспользоваться формулой:
Iд — допустимая нагрузка на кабель (ток по нагреву). Эта величина соответствует току, в течение долгого времени протекающего по проводнику. В процессе этого появляется установленные, длительно допустимая температура (Tд). Расчетная сила тока (Iр) должна соответствовать допустимой (Iд), и для ее определения нужно воспользоваться формулой:
Iр=(1000*Pн*kз)/√(3*Uн*hд*cos j),
где:
- Pн — номинальная мощность, кВт;
- Kз — коэффициент загрузки (0,85-0,9);
- Uн — номинальное напряжение оборудования;
- hд — КПД оборудования;
- cos j — коэффициент мощности оборудования (0,85-0,92).
Даже если брать во внимание одинаковые токовые величины, тепловая отдача будет разной в зависимости от температуры окружающей среды. Чем ниже температура, тем эффективнее теплоотдача. Температура отличается в зависимости от региона и времени года, поэтому в ПУЭ можно найти таблицы для конкретных значений
Если температура существенно отличается от расчетной, придется использовать коэффициенты поправки. Базовое значение температуры в помещении или снаружи составляет 25 градусов Цельсия. Если кабель прокладывается под землей, то температура изменяется на 15 градусов Цельсия. Однако именно под землей она остается постоянной
Температура отличается в зависимости от региона и времени года, поэтому в ПУЭ можно найти таблицы для конкретных значений. Если температура существенно отличается от расчетной, придется использовать коэффициенты поправки. Базовое значение температуры в помещении или снаружи составляет 25 градусов Цельсия. Если кабель прокладывается под землей, то температура изменяется на 15 градусов Цельсия. Однако именно под землей она остается постоянной.
Определение общей мощности бытовых приборов
Расчет электропроводки должен базироваться на корректном расчете мощности потребителя с учетом мощности бытовых электроприборов. В любой квартире имеются бытовые нагревательные приборы, которые обладают следующей мощностью: • электронагреватель для воды — 2кВт • кондиционер — 2 кВт • утюг — 2 кВт • электрочайник – 2 кВт • стиральная машина — 1 кВт • телевизор — 1 кВт • холодильник — 0,7 кВт • микроволновая печь — 0,7 кВт • освещение квартиры – 0,5 кВт • мелкие бытовые электроприборы.
При минимальном раскладе потребляемой мощности эта цифра составляет 12 кВт из нормативно положенных на квартиру 15 кВт. В зависимости от площади квартиры для типовой однокомнатной квартиры общей площадью выше 53 кв.м. удельная нагрузка увеличивается на 1 процент каждой дополнительной площади одного квадратного метра. Далее электропроводка разбивается условно на несколько групп: • розетки комнаты • розетки кухни • розетки ванной • розетки коридора • освещение квартиры. Для розеток кухни необходимо учитывать максимальную ежедневную пиковую нагрузку, которую будут потреблять холодильник, микроволновая печь, электрочайник и другие бытовые электроприборы
Для розеток ванной комнаты необходимо брать во внимание мощные водонагревательные приборы и стиральную машину
Определение полной мощности
Теперь давайте определим с помощью программы v7.2 электрик полную мощность вашего дома или квартиры с учетом расстановки оборудования.
Какую полную нагрузку может понести ваш дом для того, чтобы определить сечение провода, который будет закладываться. Параметры автоматических выключателей для каждой цепи (каждой ветки). В принципе, все основные элементы, которые необходимы для расчетов электрической цепи. Для этого входим в раздел «Нагрузка».
Если параметры электрооборудования не известны, то здесь можно выбрать из усредненной нагрузки. Нажимаем на кнопку «Выбрать мощность из номенклатуры …». Появляется следующее окно.
Дальше смотрим осветительные приборы, телевизоры, холодильники, стиральные машины и так далее. Например, выбираем телевизор. По мощности телевизора программа выдает нагрузку, которую он будет потреблять. Точно так же для холодильника, стиральной машины с подогревом воды, пылесоса, утюга, фена. Теперь программа покажет общую мощность, потребляемую бытовыми приборами на нашу квартиру.
Далее делаем расчет схемы. Смотрим план дома и вставляем те данные, которые нужно определить. Допустим, это электрический щит, куда приходят все нагрузки с вашего дома. Здесь будет ввод в дом, то есть кабель определенного сечения, который вам нужно определить. В принципе все электросети закладываются одним кабелем 16 кв.мм.
Но для того, чтобы убедиться, что этого сечения будет достаточно, вам нужно посчитать всю нагрузку. Вы увидите ту нагрузку, которая допускается для вашего дома.
Дальше, можно раскидать нагрузку по зонам. Если это однофазная цепь 220 Вольт, то здесь будут отдельные автоматические выключатели, которые будут распределять нагрузку. Предположим, одна зона будет для ванной комнаты, вторая зона для зала, третья – для спальной комнаты.
Можно сделать и по-другому. В одной зоне подключены только розетки. Во второй зоне будут подключены только осветительные приборы (лампочки, люстры, бра и тому подобное). И третья зона будет отдельно на стиральную машину, либо на кондиционер. Если вы разбили по комнатам, то эту комнату можно так же разбить. Например, одно будет освещение, второе – розетки, третье – еще какая-то группа розеток.
Для примера поставим 3 лампочки по 100 Вт — это будет о,3 кВт. Розетка с телевизором: 200 Вт. Розетка с компьютером: 400 Вт. На эту ветку программа поставила мощность о,9 кВт. И так можно рассчитать каждую комнату.
А вот теперь, здесь же, можно посчитать номинальную мощность автоматов и сечение провода, который необходим. Для этого еще нужно поставить метраж. Например, расстояние от распределительной коробки до щита будет 20 метров. Программа рассчитала общую нагрузку на эту ветку 0,5 кв.мм и автомат на 4 Ампера. Таким же образом, проводим расчеты по нагрузкам для остальных участков цепи.
Далее, программа автоматически, с учетом общей мощности, рассчитает и выдаст вам общий ток, сечение провода, потери напряжения, диаметр проводника, ток плавления при коротком замыкании, то есть, все необходимые параметры, с учетом введенных значений.
