Проверка компрессора на холодильнике

За счет чего работает холодильник и какое место в нем занимает компрессор

Сам принцип работы можно разделить на два основных этапа:

• На первом этапе газ фреон, оказываясь в камере с низким давлением (испарителе), испытывает процесс испарения, за счет чего он отбирает тепло из окружающей среды.
• Когда он оказывается в камере высокого давления (конденсаторе), тут происходит наоборот его конденсация с выделением тепла.

Именно компрессор обеспечивает замкнутый цикл рабочего процесса, основанного на принципе теплоотдачи с образованием отрицательных температур внутри холодильной камеры.

Для корректной работы техники испаритель находится во внутренней конструкции холодильника, тогда как конденсатор выводится в наружную часть. Именно такое расположение элементов, которые составляют основную часть устройства, позволяют работать в нужном режиме и обеспечивать циркуляцию хладагента. Для того, чтобы обеспечить полноценную работоспособность в нужном режиме, имеется также дроссель или так называемый терморегулирующий вентиль (капилляр), который обеспечивает перепад давления в двух вышеуказанных камерах.

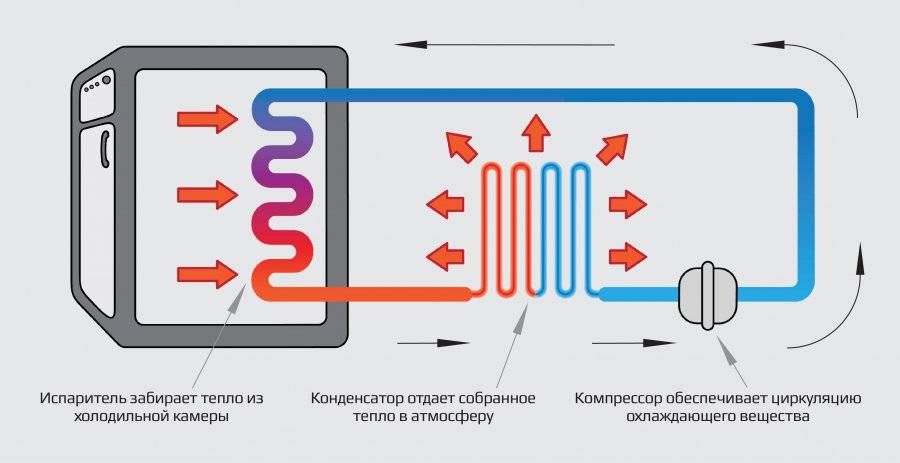

Наглядная схема работы компрессора холодильника.

Основы

Холодильник — теплообменная система, основанная на цикличном процессе испарения и конденсации специального хладагента. Как правило, это фреон.

Схема работы холодильной камеры

Компрессор постоянно создает давление, под действием которого пары фреона попадают в конденсатор. Там они охлаждаются и по трубкам в виде жидкости направляются дальше, как бы вбирая в себя тепло из камер холодильника.

Следующий этап — испаритель, где хладагент нагревается и вновь превращается в пар, чтобы под давлением отправиться на новый круг. Компрессор можно сравнить с человеческим сердцем. Задачи и последствия отказа у них похожи, с поправкой на то, что неисправности техники поддаются ремонту.

Компрессор холодильника

Это важно знать: при вызове специалиста полезно сразу сообщить разновидность хладагента, указанную на компрессоре, например, R134a или R600. Режим работы регулируется термостатом

Его еще называют терморегулятором или термореле. По сути это «мозг» холодильника, если можно, так сказать. Он измеряет температуру в камерах и через другие реле запускает или останавливает всю систему (здесь Вы можете прочитать про оптимальный температурный режим в холодильнике)

Режим работы регулируется термостатом. Его еще называют терморегулятором или термореле. По сути это «мозг» холодильника, если можно, так сказать. Он измеряет температуру в камерах и через другие реле запускает или останавливает всю систему (здесь Вы можете прочитать про оптимальный температурный режим в холодильнике).

Схема работы компрессора

Благодаря прогрессу новые холодильные агрегаты значительно сложнее приведенной здесь примитивной схемы. Поэтому следует учитывать момент, что далеко не все приведенные в статье процедуры получится провести самостоятельно без риска серьезно повредить свою бытовую технику. Кто предупрежден — тот вооружен.

Диагностика методом исключения

Если холодильник работает, но не морозит, возможно компрессор перестал накачивать давление в системе

Любая работа с холодильником производится только при отключении его от электрической сети, нарушение этого правила может привести к удару током.

Проверить работоспособность нового холодильника можно только через два-три часа после его установки в ровное рабочее положение и регулировки ножек. Без этого будет возникать вибрация.

Возможные неисправности:

Если холодильник полностью выключился, в первую очередь нужно проверить заведомо исправными приборами розетку и вилку. Чаще всего дело именно в них.
Если холодильник гудит при включении, раздаются щелчки, нарушается температурный режим (все внутри тает) — наиболее вероятна поломка пускового реле, из-за него не включается компрессор и не запускается рабочий цикл. Нужно снять этот узел, чтобы осмотреть его и контакты

При необходимости заменить самостоятельно, что не очень сложно.
Холодильник не замораживает, но слышится нормальный звук работы? Есть довольно надежный способ примерной диагностики компрессора: осторожно потрогать его рукой, но не сразу же после запуска холодильника, а через некоторое время, он может быть довольно горячим. Таким образом можно понять, работает ли он вообще.
Звук работы тоже позволит сделать выводы о причинах — не запускается компрессор или причина в другом

Резкий скрежет и прекращение заморозки — верный признак остановившегося и остывающего «сердца».
Не происходит отключение, вероятно, термостат неправильно определяет температуру, или остановился теплообменный цикл по какой-либо причине, в том числе из-за компрессора, который опять же нужно проверить на работоспособность по температуре и звуку.
Холодильник перемораживает — возможна неправильная регулировка того же термореле. Можно попробовать выставить другое значение. В худшем случае нужна замена этого элемента.

Принцип работы пускового реле

Несмотря на большое количество производителей комплектующих к холодильникам, схема работы и конструкция пусковых реле практически одинакова. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

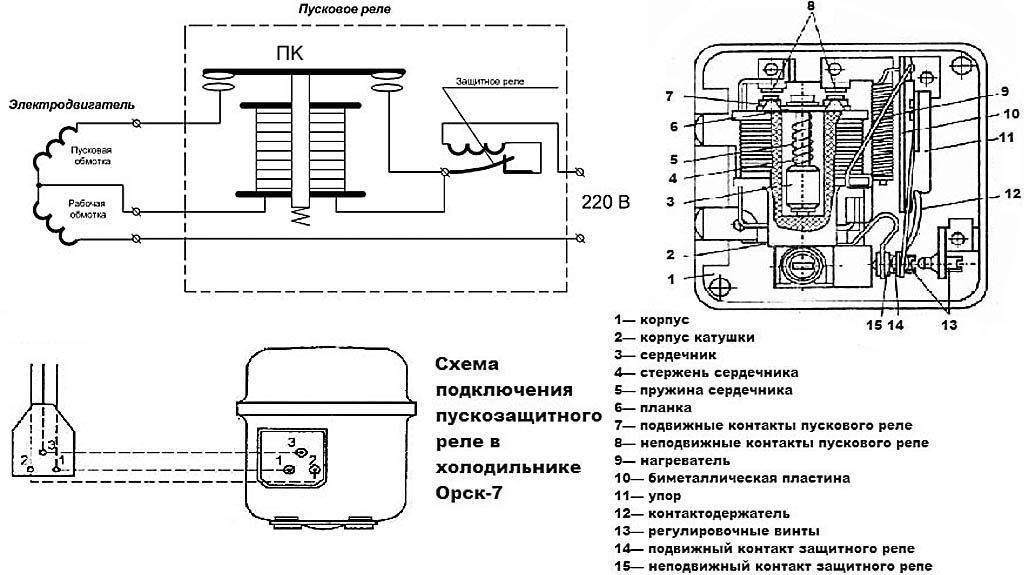

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую, а другой (условно – фаза) внутри устройства расщепляется на два:

• первый проходит напрямую на рабочую обмотку;
• второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. Например, защитный блок может быть вынесен на жилу, которая расположена внизу на рисунке

Поэтому необходимо найти документацию или разобрать компрессор для понимания расположения проходных контактов. Также это можно сделать при наличии символьных идентификаторов возле выходов:

• «S» – пусковая обмотка;
• «R» – рабочая обмотка;
• «C» – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

На крышке реле с индукционной катушкой есть стрелка «верх», которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют «таблеткой».

Демонтаж и «прозвонка» контактов

Инструкция применима для самых распространенных в домашних холодильниках линейных компрессов. Обязательно наличие электрического тестера с возможностью замера сопротивления. Без него вся затея полностью лишена смысла. Также будет нужна паяльная лампа.

Примите к сведению: процесс демонтажа после его начала необратим.

Для демонтажа нужно:

1. Перекусить кусачками все трубки, соединяющие компрессор (в нижней части холодильника, черного цвета, по форме немного похож на шар) с другими элементами. Начнется быстрый выход взрывоопасного фреона. Нужно надежно перекрыть конфорки плиты, избегать использования электроприборов и открыть по возможности больше окон.

1. Через несколько минут можно продолжить работу: отделить остатки трубок при помощи горелки, при этом будут догорать остатки выходящего хладагента. Это уже не опасно. Потом компрессор снимается от основания, для этого откручивают несколько болтов.

1. Чтобы открыть доступ к нужным контактам, необходимо отсоединить при помощи отвертки подключенное к компрессору пусковое реле (три штырька, похожие на те, что торчат из обычной электрической вилки, и есть то, что нужно).

1. При помощи тестера измеряется сопротивление на двух контактах по принципу «каждый с каждым». Показания должны отличаться от нуля, у нового прибора их сумма составляет примерно 40 Ом.

Возможны три случая повреждения обмоток мотора внутри устройства:

• обрыв;
• пробой на конденсатор;
• замыкание между собой.

Тестер покажет нулевое или огромное сопротивление. Так или иначе, любой из перечисленных вариантов — однозначный повод для замены компрессора.

В компрессор при монтаже вместо старых трубок нужно вставить новые, точно и аккуратно соединить их с остальной системой, а затем спаять их горелкой. Потребуется «подгонка» по длине с помощью кусачек.

Самостоятельно чинить холодильник — непростая задача. Возможно, пройдя все «круги ада», человек, решившийся на это, получит бесценный опыт и даже, возможно, новую профессию или хотя бы увлечение — ремонт бытовой техники своими руками, что само по себе замечательно. Что ж, остается только пожелать удачи.

Из этого видео Вы узнаете, как определить состояние компрессора холодильника с помощью тестера:

Диагностика и возможные причины неисправности компрессора

Среди возможных неполадок и причин сбоя в работе этой части оборудования стоит отметить:

• Не гудит и не запускается. Существует несколько причин для этого. Возможно разомкнулась цепь реле или напряжение отсутствует, слишком низкое. Тогда требуется проверить указанные показатели. Предохранитель мог перегореть.
• Гудит, но не запускается. Происходит активизация теплового реле. Необходимо проверить, насколько верно выполнены электрические соединения. Вызвать неполадку может пусковой конденсатор. Отсутствие запуска иногда связано с отсутствием срабатывания пускового реле или с коротким замыканием обмотки двигателя.
• После запуска не происходит отключения пусковой обмотки. Привести к этому может низкое давление хладагента, неисправность конденсатора. Ошибки при монтаже электроцепи могут привести к подобным последствиям.
• Работает, но периодически срабатывает тепловое реле. Может быть связано с избыточным током из-за ошибки в электрических соединениях. Низкое напряжение иногда приводит к подобным проблемам.
• Работает с короткими циклами. Возможно связано с неисправностями теплового поля, или со срабатыванием реле высокого давления. Спровоцировать это может наличие воздуха, недостаток охлаждения.
• Работает с длинными циклами. Спровоцировать может засорение конденсатора хладагента или обледенение испарителя.

Демонтаж компрессора

Для снятия компрессора с холодильника потребуются гаечные ключи (или головки), отвертка и паяльная лампа (необходима для разъединения металлических трубопроводов для циркуляции фреона). Пользователь протирает поверхность мотора от отложений пыли и грязи, на верхней части корпуса расположена пластиковая ванночка для стока конденсата. Резервуар крепится защелками, которые отсоединяются отверткой.

Перед началом демонтажа требуется откачать или выпустить в атмосферу газ. Для выпуска газа используется специальная загнутая заглушенная трубка, расположенная на боковой части корпуса изделия. Металлический трубопровод перекусывается кусачками, допускается сделать надпил на точке соединения трубки с теплообменником. Рекомендуется вести работы на открытом воздухе или в проветриваемом помещении, пользование открытым огнем запрещено.

После того как газ выйдет в атмосферу (прекратится шипение), необходимо протереть корпус от следов масла (которое выбрасывается вместе с фреоном). Затем пользователь отвинчивает 4 крепежных винта или гайки (тип монтажных деталей зависит от производителя холодильника) и снимает колодку питания.

Затем при помощи паяльной лампы разъединяются трубки, после чего компрессор можно вынуть из задней ниши холодильника. Не рекомендуется переворачивать корпус агрегата, поскольку внутри находится запас масла, которое вытечет через открытые трубки.

Проверка работоспособности компрессора – 8 шагов

Если вы хотите знать, как проверить компрессор холодильника – рабочий или нет, пошаговая инструкция поможет вам разобраться в этом непростом вопросе. Независимо от типа оборудования, алгоритм осмотра и выявления причин поломок схож для разных моделей.

Перед тем как испытывать компрессоры холодильников, технику обязательно нужно обесточить. В противном случае вы рискуете повредить электропроводку или получить удар током.

Устройство компрессора холодильника

Итак, как проверить компрессор холодильника – видео на нашей странице поможет сориентироваться в главных моментах. Чтобы найти пробой в системе следуйте алгоритму:

1. Отсоедините все трубки от компрессора

Чтобы отсоединить трубки, ведущие от компрессора к другим элементам системы, воспользуйтесь кусачками. Если вы не уверены в своих навыках, вызовите специалиста. Мастер по ремонту холодильника сделает демонтаж быстро и безопасно.

Устранение соединений компрессора холодильника

2. Демонтируйте компрессор с основания

После того как основная часть фреона улетучится, можно продолжить работу с оборудованием. Осталось отделить остатки труб горелкой. Сгорающий при этом фреон не опасен. Чтобы снять компрессор достаточно открутить крепежные болты.

Убираем остатки труб при помощи горелки

3. Снимите пусковое реле

До того как проверить работает ли компрессор холодильника, нужно отсоединить пусковое реле. Данный элемент скрывает контакты, необходимые для следующих процессов. Чтобы при этом не повредить пускозащитные реле для холодильников, используйте отвертку. Конструкция механизма похожа на обычную электрическую вилку с тремя штырями вместо двух.

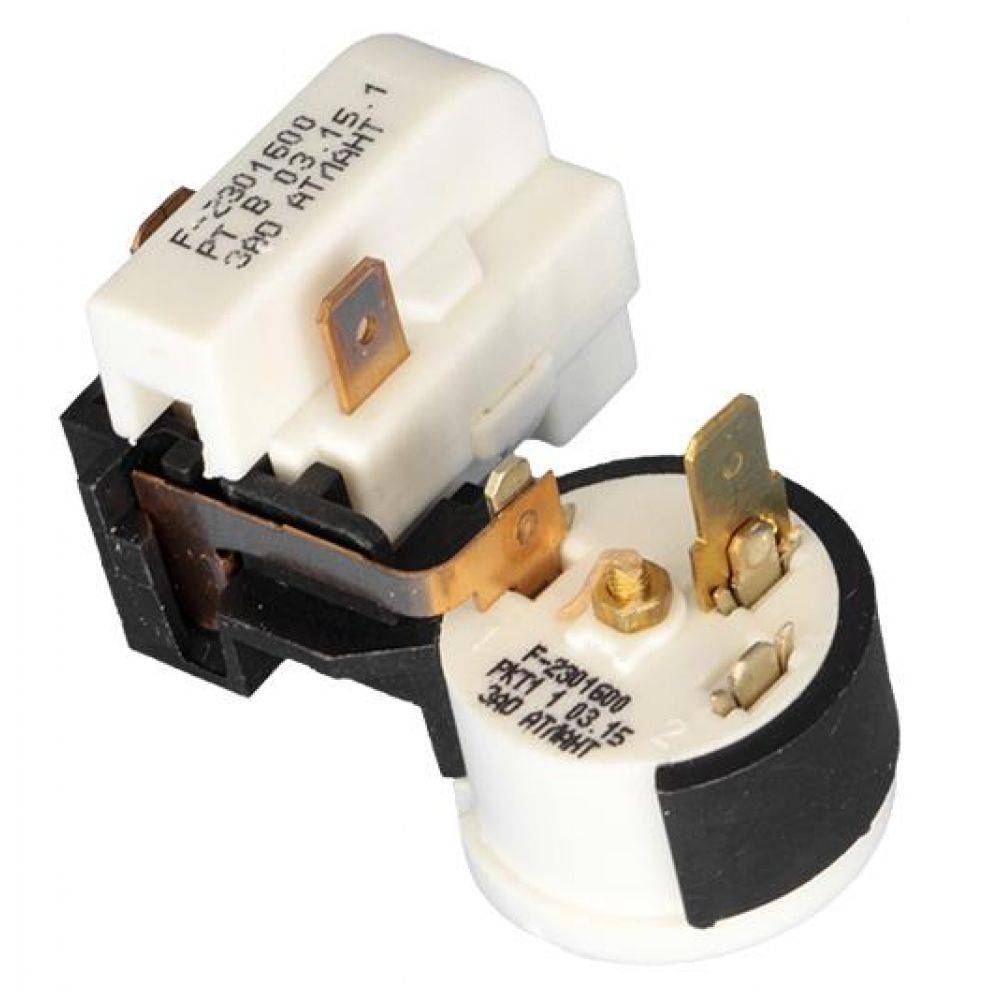

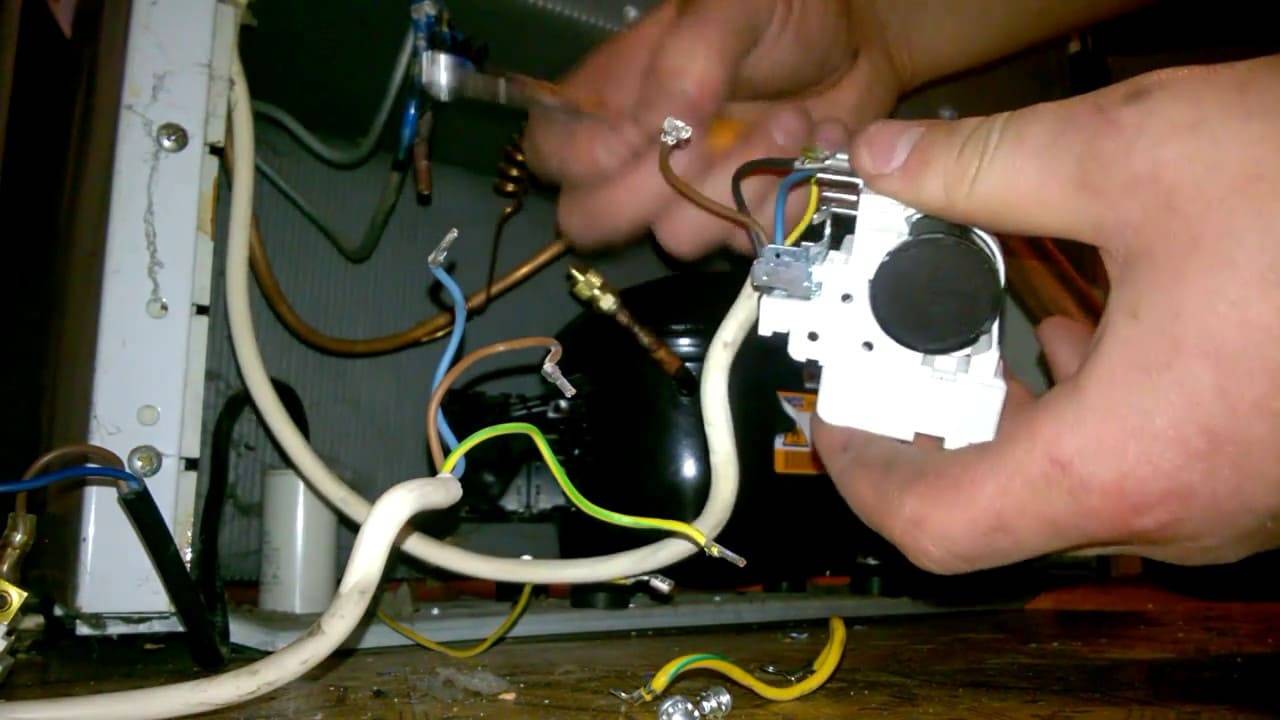

Пусковое реле холодильника

4. Зачистите краску на проверяемых поверхностях

Перед тем как проверить компрессор холодильника мультиметром убедитесь, что на проверяемых участках поверхности нет краски. Для определения уровня сопротивления между тремя контактами и корпусом, металл должен быть чистым. Если есть покрытие, аккуратно соскоблите его надфилем.

5. Проверьте обмотку мультиметром

Замер сопротивления выполняется тестером. Показатели на выводах должны быть следующими:

• Между парой горизонтальных – 30 Ом.
• Между нижним и верхним левым – 20 Ом.
• Между нижним и верхним правым – 15 Ом.

Перед тем как проверить обмотку компрессора холодильника ознакомьтесь с параметрами, допустимыми для вашей техники, поскольку в зависимости от марки и модели они могут отличаться.

Проверка обмотки компрессора мультиметром

6. Проверьте рабочую линию на обрыв

Чтобы выявить наличие обрыва, нужно определить какое сопротивление образуется между контактами прохода и оборудованием. Для этого мультиметр подключается к:

• Участку меди на штуцере.
• Проходным проводам.

Проверка уровня сопротивления компрессора мультиметром

Если оборудование работает правильно, данные об обрыве будут выведены на экран. Наличие сопротивления свидетельствует о серьезных неисправностях.

7. Проверьте компрессор манометром

Если при предыдущей проверке вы не выявили повреждений, но холодильник все равно работает некорректно или не запускается, воспользуйтесь манометром. Данный аппарат измеряет уровень давления. Для этого нужно:

• Подсоединить трубку отвода к штуцеру нагнетания.
• Зафиксировать показания при включенном компрессоре.

Минимальная отметка должна достигать шесть атмосфер. Если цифра увеличивается, рефрижератор работает правильно.

Проверка давления в компрессоре при помощи манометра

8. Проверьте силу тока

Выявить неполадки в движении тока можно также как проверить реле компрессора холодильника, только сейчас нужно использовать протестированную, исправную деталь. Для этого вам потребуется:

• Присоединить реле к компрессору.
• Включить систему.
• Взять клещами тестера сетевой провод.

При мощности электродвигателя в 140 Вт, допустимым показателем является 1,3А. Эти значения прямо пропорциональны. Соответственно когда снижена мощность мотора, то и сила тока должна быть меньше. Так для электродвигателя на 120 Вт, нормальным будет показатель в 1,1-1,2А.

Это наиболее эффективные методы как проверить работу компрессора холодильника без привлечения мастера. Если у вас остались вопросы, вы можете задать их специалистам компании «ТЕР-Маркет», позвонив по телефону. При необходимости для вас подберут и комплектующие для замены неисправных, в том числе реле, компрессоры, ТЭНы оттайки холодильников и многое другое. Обращайтесь в любое время!

Как проверить работоспособность

Лучше всего тестировать инвертор без подключенного компрессора, особенно если вы ожидаете, что данное устройство неисправно. Но, если вы отсоедините провода от этой запчасти и попытаетесь запустить холодильник, появится сообщение о неисправности (если у холодильника есть приборная панель), вызванной тем, что печатная плата инвертора не способна определить, подключен компрессор или нет.

Тестирование можно проводить двумя способами. Первый – это трудный способ. Вам понадобится цифровой мультиметр с функцией min/max,

Затем включите питание и запустите устройство. Дайте инвертору включиться и наблюдайте за повышением напряжения. Запишите максимальное напряжение. Инвертор остановится через несколько секунд, и напряжение упадет до 0. Поменяйте местами провода, чтобы измерить следующие две фазы (от красной до желтой). Запишите измерение, как и раньше, и повторите для последних двух фаз (с синего на желтый). Показания максимального напряжения должны быть одинаковыми для всех 3 измерений. Если инвертор работает, значит, печатная плата нуждается в замене. Если показания равны, то инвертор исправен, и компрессор нуждается в замене.

Второй способ проще.Вампонадобитсяинверторныйтестер. Сначала отсоединитевыводкомпрессораотклемм. Подключитеинверторныйтестерковсем3выводам (полярностьневажна), включитепитаниеизапуститеустройство. Пустьинверторзапустится, вам нужно наблюдатьзасветодиодами. Все6должнысветитьсяииметьодинаковуюяркость.

Инвертор остановится через несколько секунд, а светодиод погаснет. Если все 6 светодиодов не загораются, инвертор неисправен, печатная плата нуждается в замене. Но, если все светодиоды горят, значит, инвертор исправен, а компрессор нуждается в замене.

Что проверить в первую очередь

Причин, по которым могут возникнуть вышеописанные нарушения в работе, может быть несколько. При наличии хотя бы минимальных знаний строения бытовой техники выявить поломку можно самостоятельно. Профессионалы советуют придерживаться следующего алгоритма работы, однако здесь нужно учитывать разновидность термостата.

У приборов с механическим типом термостата существуют 3 возможные причины поломки:

• повреждение пускового реле;
• выход из строя термостата;
• неисправность компрессора.

Очередность, с которой стоит проверять все перечисленные детали, не имеет большого значения. Можно начать с того узла, который наиболее доступен. Это правило относится к тем приборам, которые стоят у стены или в нише.

Проверять термостат следует после отключения аппарата. Снимаются все те детали, которые могут помешать осмотру. В первую очередь это плафоны и крышки.

Следующий этап — замыкание между собой проводов (тех, которые идут к контактам). Провод заземления в данном случае трогать не стоит (чаще всего его можно узнать по зеленой обмотке). Виды термостатов, располагающихся в осветительном плафоне, обладают и синим проводом, который тоже не задействован. После выполнения такой работы прибор подключают к электросети. Если произошел запуск, то проблема кроется в термостате. Если изменений нет, то переходят к проверке других элементов.

Если на холодильнике есть электронный термостат, то его можно отнести к более сложным приборам. Для выявления неисправностей может потребоваться проверка всего модуля по электрической части. Такую работу стоит поручить специалисту.

Однако некоторые детали можно проверить и своими силами. Это наличие выгоревших элементов, отсутствие повреждений шлейфа, а также прочность контактов. Все эти манипуляции проводят только после отключения прибора от электрической сети.

В этом случае холодильник придется отодвигать. Кроме того, некоторые модели оснащены перегородкой, которая полностью закрывает моторный отсек, — ее необходимо снять. В большинстве моделей реле располагается слева. После открытия крышки можно добраться до внутренней части. Если внешних повреждений не наблюдается, с контактов снимают соединения и проверяют с использованием мультиметр. Проблема может заключаться в обмотке компрессора.

Как проверить производительность компрессора холодильника с инвертором

В хладоагрегате инверторного типа из строя чаще выходит не сам компрессор, а токопреобразующий узел. Поэтому сначала проверять нужно инвертор.

Для тестового включения понадобится гирлянда из трёх ламп накаливания мощностью 60 Вт, соединённых треугольником.

• Отключите холодильник от сети.
• Снимите панель с компрессора, если она установлена.
• Отсоедините инвертор от компрессора.
• Подключите лампочки к выходу инвертора.
• Включите холодильник в сеть.
• При запуске генератора на рабочем инверторе лампочки будут поочерёдно зажигаться и гаснуть. Проследите четыре цикла. Одна лампа должна светить в полную силу, две других вполнакала. Длительность горения примерно 1 секунда.

Если контрольные лампы горят иначе хотя бы в одном из циклов, то нужно искать неисправность в инверторе. Заниматься полной диагностикой должен специалист. Проверить компрессор можно в описанном выше порядке.

За счет чего работает холодильник и какое место в нем занимает компрессор

Сам принцип работы можно разделить на два основных этапа:

Для корректной работы техники испаритель находится во внутренней конструкции холодильника, тогда как конденсатор выводится в наружную часть. Именно такое расположение элементов, которые составляют основную часть устройства, позволяют работать в нужном режиме и обеспечивать циркуляцию хладагента. Для того, чтобы обеспечить полноценную работоспособность в нужном режиме, имеется также дроссель или так называемый терморегулирующий вентиль (капилляр), который обеспечивает перепад давления в двух вышеуказанных камерах.

Вывод

Учитывая, что самым затратным ремонтом считают замену компрессора, необходимо своевременно производить ремонт и профилактику холодильника. Независимо, в каком блоке поломка, если она заставляет энергетический узел работать с большой нагрузкой, он выйдет из строя.

Важно организовать работу агрегата с питанием через стабилизатор напряжения. Отказ оборудования из-за перепадов в сети не является гарантийным

Все рефрижераторы с электронным управлением находятся в зоне риска, используя прямое сетевое подключение.

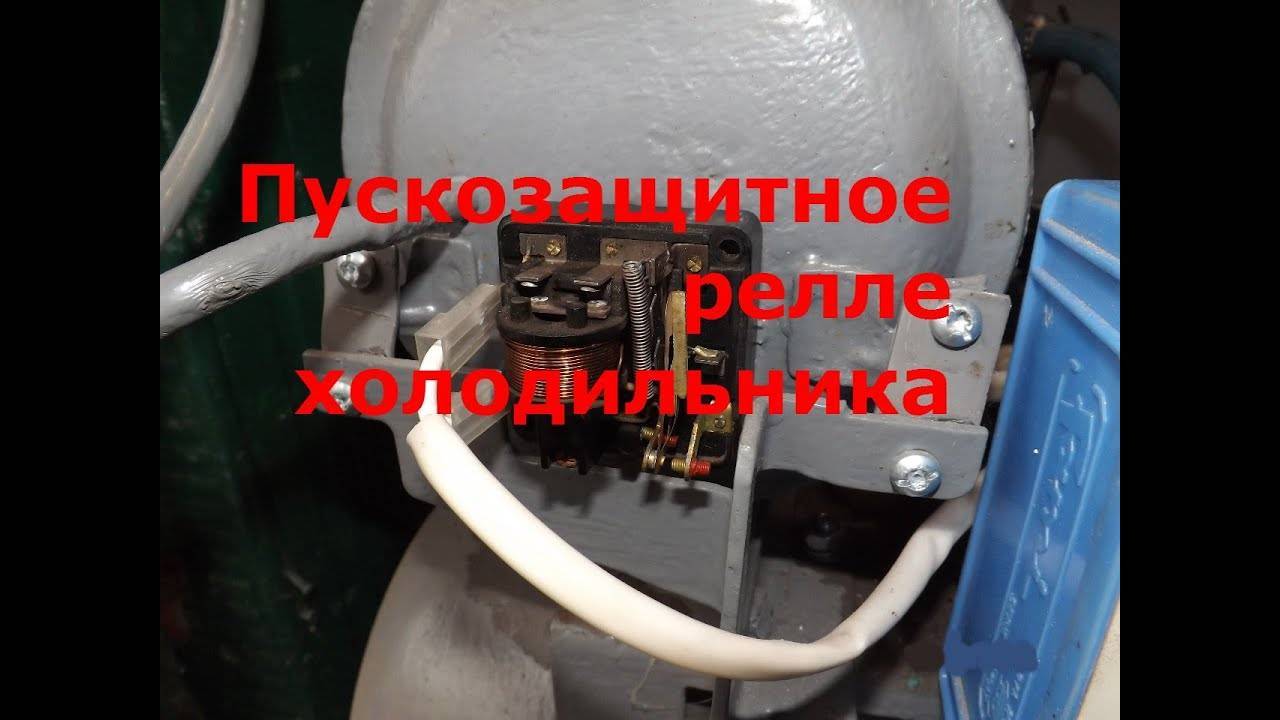

Предлагаем посмотреть видео, как работает пускозащитное реле компрессора, из чего состоит и как ремонтируется.

Неисправности компрессора холодильника
