Как устроен компрессор холодильника

Компрессор линейный

Работа такого агрегата осуществляется в три этапа: включение, охлаждение, выключение. Температуру в камере холодильника контролирует датчик, как только она превышает заданный уровень, запускается компрессор. Как можно скорее понизив температуру, он снова отключается. Этот цикл повторяется все время, пока холодильник подключен к электросети. Возвратно-поступательные движения поршня в цилиндре происходит за счет воздействия электромагнитных сил, благодаря чему снижаются энергопотери, а срок эксплуатации увеличивается. Энергопотребление таких компрессоров по сравнению с традиционными агрегатами ниже на 40%. Такими узлами оснащены некоторые холодильники Electrolux.

Плюсы:

  • Увеличение долговечности и надежности за счет меньшего количества подвижных элементов.
  • Система управления компрессора помогает свести к минимуму температурные отклонения в холодильной камере от установленной владельцем и улучшить контроль за диапазоном температурных колебаний.
  • Конструкция и система работы компрессора позволяет экономно расходовать электроэнергию.
  • Стабильность условий внутри холодильной камере за счет непрерывности работы охлаждающей системы, помогает охлаждать продукты в кратчайшие сроки и сохранять все полезные свойства.
  • Холодильник, оснащенный линейным компрессором работает относительно тихо, благодаря плавной системе запуска и остановки охлаждающего узла.

Минусы:

  • Каждое включение и отключение охлаждающего узла сопровождается характерными щелчками.
  • При запуске компрессор испытывает максимальную нагрузку и увеличивает потребление энергии.

Популярные производители компрессоров

Существует множество изготовителей компрессорных устройств. Однако некоторые наиболее востребованы, т.к. хорошо себя зарекомендовали.

Secop

Лидер на рынке холодильного оборудования. Компания выпускает компрессоры не только для бытовой, но и для промышленной техники. В ассортименте Secop есть более нескольких сотен различных моделей. Энергоэффективность каждого компрессорного устройства бренда в среднем на 20% выше, чем у остальных.

Secop предлагает технику, функционирующую в широком диапазоне температур (-35…+10°С). Холодильники, выпускаемые брендом, работают на различных хладагентах. Особенностью оборудования является долговечность. У продукции есть сертификат соответствия мировым стандартам.

Comptek

Компрессоры представлены в более чем 400 наименованиях. Марка сравнительно бюджетная, но изделия качественные. Такие устройства используют востребованные бренды, например Bosch и Indesit. Все компрессоры Comptek имеют высокую производительность, долгий срок службы и минимальный уровень энергопотребления.

Lunite Hermetique

Французская компания выпускает линейные и инверторные устройства. Можно выбрать модель для любого оборудования. Бренд предлагает более 650 наименований, отличающихся долговечностью. Благодаря максимальной точности сборки все запчасти и механизмы надолго защищены от износа. Герметичность и прочность корпуса обеспечивают устойчивость к негативному воздействию внешних факторов.

Panasonic

Качественные спиральные компрессоры отличаются высокой производительностью. Для моделей японского бренда характерна пониженная вибрация, а также бесшумное функционирование. Абсолютная герметизация узлов гарантирует надежность и долговечность. Специальные подшипники для уменьшения трения продлевают срок службы устройств.

Embraco

Считается лидером в производстве герметичных компрессорных агрегатов. Компания выпускает инновационные изделия, сочетая в них высокую энергоэффективность и экологичность. Бренд стал выпускать приборы, совместимые с альтернативными хладагентами.

Другие производители

Кроме знаменитых брендов, большим спросом пользуются Cubigel и Атлант. При выборе нового холодильника многие покупатели задаются вопросом, какой лучше компрессор. Стоит учитывать, что функциональность такой запчасти зависит от особенностей эксплуатации и параметров холодильника. Желательно покупать модель, подходящую по техническим характеристикам, и соблюдать рекомендации изготовителей устройства.

Проверка компрессора на исправность: особенности процесса

Если вы точно не знаете, исправен компрессор или нет, то после того, как он снят, необходимо проверить его работоспособность. Только после этого будет возможным его применение для других целей. Первое, что потребуется сделать, – это подключить деталь к электрической сети.

Признаками работы компрессора является следующее. Будет слышен звук в виде шипения. Он свидетельствует о том, что происходит процесс, заключающийся в засасывании воздуха в одну трубку и выходе через другую.

Важно во время демонтажа компрессора сохранить в нем масло целым и невредимым. Для этого перерезается кабель, который идет от датчика температуры

После этого проводится измерение показателей сопротивления, определяется месторасположение контактов, которые замкнуты. Это все потребуется и далее. Они являются пригодными для использования. Также стоит сохранить электросхему бытовой техники. Ее пример показан на фото, приведенном ниже.

Принцип работы линейного компрессора

Большинство холодильного оборудования (~80%) для использования в домашних условиях функционирует на линейных компрессорах. Современное шумовое сопровождение работы агрегатов несравнимо со звуком, которые издавали старые приборы, т. е. сейчас шумовой фон значительно ниже. Такое явление объясняется тем, что в старых моделях использовалось оборудование с кривошипной системой, работающей под воздействием крутящего момента. Новые аппараты действуют на электромагнитном излучении от обмоток электродвигателя, обеспечивающие поступательное движение в поршнях на единой плоскости. Поэтому компрессор получил название «линейный».

Принцип работы линейного компрессора

Принцип действия таких установок:

  1. В морозильном отсеке устанавливается индикатор сверки температурного воздействия. Анализ индикатором осуществляется в постоянном режиме, т. е. через этот датчик собирается актуальная информация и происходит сверка с принятыми нормами;
  2. При повышении температурного воздействия раздается щелчок, холодильник «вздрагивает». Если выявлено отклонение в большую или меньшую степень, силовая установка автоматически изменяет мощность. Во время фиксации совпадения заданной и текущей температуры, двигатель автоматически начинает охлаждать отсеки;
  3. Пока работает компрессор, датчик продолжает сравнивать температурные показатели. После достижения нужного уровня, линейный агрегат выключается, техника опять «вздрагивает» и щелкает;
  4. Однако индикатор продолжает работать и собирать показатели. Срок службы датчика заложен на весь эксплуатационный период устройства.

Холодильник с линейным компрессором

Примечательно, что такой способ работы также имеет вторичное название «ступенчатое». Соответственно, постоянное включение и отключение линейного оборудования влечет повышение температуры корпуса техники. Это негативно воздействует на работу всей системы и повышает нагрузку на электрическую сеть. Работа силовой установки на максимальных оборотах является причиной высокого расхода электричества.

На заметку: минус использования линейного оборудования — систематические включения и выключения аппарата. Из-за этого происходит перенапряжение в системе, и пользователь получает большие счета за используемую электроэнергию.

При включении или отключении линейного агрегата возникает нестабильная работа техники, в частности, температурного воздействия в пространстве отсеков. Соответственно, износ холодильника происходит интенсивнее.

Признаки выхода из строя:

  • повышенный шум;
  • нагревание;
  • незначительное охлаждение внутреннего пространства.

Выявление ошибок в работе установки, а также устранение поломки должен производить квалифицированный мастер. Вызов специалиста следует осуществлять при обнаружении признаков неисправности.

Принцип работы автохолодильников компрессорного типа

Компрессорный холодильник — это морозильная камера, оборудованная испарителем и компрессором, по принципу работы такой автохолодильник наиболее схож с обычным домашним холодильником. Итак, это металлический контейнер, внутри которого хладагент, как правило фреон, находящийся в жидком виде, подается в испаритель, где происходит его переход в газообразное состояние — испарение, при этом хладагентом у самого испарителя забирается тепловая энергия от его металлических стенок.

Сам испаритель благодаря этому охлаждает воздух уже самой холодильной камеры. Затем газообразный хладагент вытягивается из испарителя компрессором, после чего конденсируется, превращаясь назад в жидкость благодаря высокому давлению, которое создает опять-таки компрессор.

При помощи автохолодильника данного типа продукты можно охладить до -18°С (модели отдельных марок, например, LIBHOF – даже до -25°С), что позволит сохранить их в хорошем состоянии на весьма продолжительное время, в особенности — рыбу, мясо, овощи или фрукты. Использование компрессорного холодильника обеспечит возможность быстро охладить содержимое, выбрав при этом необходимую температуру.

Такие автохолодильники обычно достаточно экономичны, имеют хорошую вместимость, работают от прикуривателя или от 220 Вт автомобильной сети. При этом как недостаток указать можно лишь то, что компрессорные автомобильные холодильники немного больше весят, чем устройства иных типов.

Что из себя представляет компрессор и для чего он нужен в холодильнике

Компрессором называют устройство, осуществляющее сжатие какого-либо вещества (в нашем случае – это хладагент в виде фреона), а также его перемещение по системе охлаждения. Именно благодаря этому прибору происходит отвод тёплого воздуха из холодильных камер, и продукты в них охлаждаются до необходимой температуры либо замораживаются.

Существует всего три основных типа компрессоров, устанавливаемых на бытовые холодильники:

  • классический;
  • линейный;
  • инверторный.

Инверторный компрессор отличается от остальных двух тем, что работает непрерывно, поддерживая в камерах заданную температуру. Устройства такого типа устанавливаются на некоторые современные модели холодильных агрегатов, однако производство такой техники обходится гораздо дороже, что увеличивает и итоговый ценник на неё.

Как подключить компрессор от холодильника с конденсатором?

Как подключить компрессор от холодильника с конденсатором?

Чтобы подключить компрессор от холодильника к сети с конденсатором, вам нужно для начала подключить к сети мотор клеммами. Создайте контакт с общим, а после рабочим проводом. На старт энергию дают коротким контактом голого провода.

После того как вы подключитесь к сети, из прибора услышите гудение. Двигатель начнёт выдувать воздух, контактируя с выходом. Подождите около 15 минут. Холодильник нагреется до 50 градусов. Но не ждите перегрева. И двигатель заработает. Если подключить двигатель от холодильника не удалось, нужно проверить все части питательной цепи.

Принцип работы холодильной установки с двумя компрессорами

В таких холодильных установках есть два компрессора, каждый из которых работает независимо. Один компрессор обеспечивает работу контура, охлаждающего морозильную камеру. Второй – работает на охлаждение основного отсека.

В холодильниках с двумя компрессорами в каждой камере установлен отдельный испаритель. Они не соединены между собой. За счет раздельных контуров охлаждения, такие холодильники отличаются высоким сроком службы.

Плюс двухкамерного холодильника проявляется в случае утечки фреона или поломки. если хладагент выходит из одного контура, второй продолжает работать. То же самое происходит в случае поломки.

Прессостат своими руками

Взявшись за самостоятельное изготовление , некоторые мастера-любители могут решиться и на изготовление реле давления своими руками.

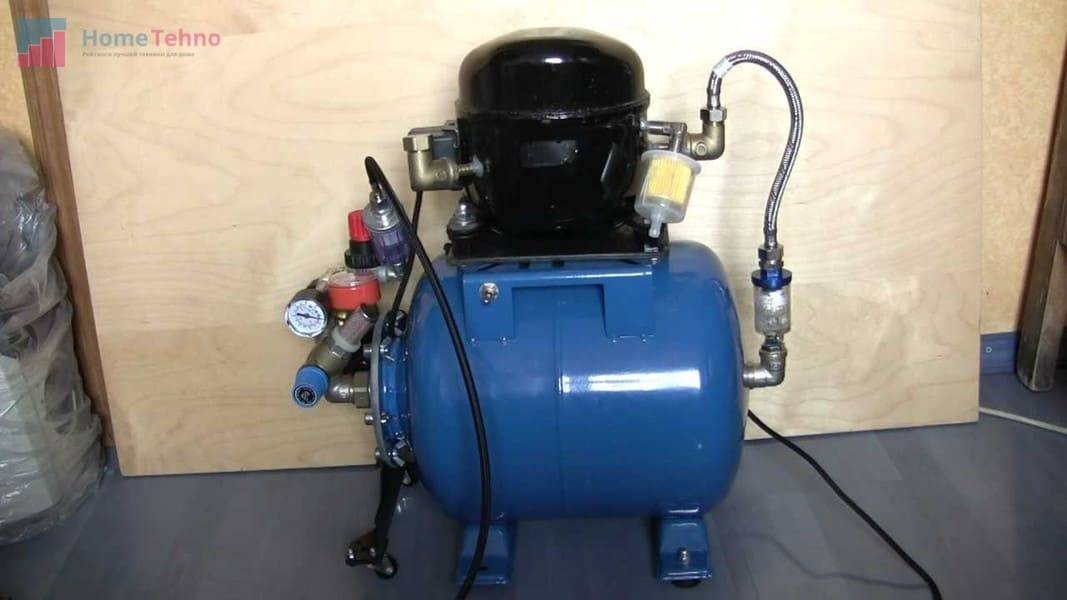

В Интернете можно найти варианты самодельных устройств, например, изготовленных из термореле от холодильника или выполненных с использованием деталей от компакт-дисков и пластиковых бутылок. Однако необходимо отметить, что их конструкция не идет ни в какое сравнение с конструкцией серийно выпускаемого прессостата для компрессора. Кроме того, использование самодельного устройства, в случае внезапного выхода из строя, может привести к возникновению аварийной ситуации с непредсказуемыми последствиями для окружающих.

Причины поломки компрессора

Если говорить о том, по каким причинам может клинить компрессор холодильника – наши мастера могут говорить о следующих.

  • Обрыв обмотки.Обрыв может быть как на рабочей цепи, так и на пусковой механизме, либо на обеих сразу – мотор не будет запускаться в работу, а на электрическом щитке будут выбивать пробки.
  • Замыкание между витками рабочего типа обмотки электродвигателя. Компрессор будет запускаться в работу, когда витки в обмотке – замкнуты, сопротивление же самой обмотки буде снижено через пускозащитное реле. Реле будет срабатывать в течении минуты, издавать характерные щелчки и после – отключаться. После этого реле вновь повторит попытку запуска.
  • Клинит в холодильнике мотор– при включении агрегат сильно гудит и шумит, но правда вращений электродвигателя не наблюдается, компрессор – не дает должного уровня давления. И сопротивление в паре обмоток – соответствует своему номиналу.
  • Нередко провоцировать клин компрессора могут и поломанные/деформированные клапаны компрессора.

Как работает холодильник

Принцип действия современного оборудования предусматривает выполнение двух основных операций. Они следующие:

  • Вывод тепловой энергии, которая исходит от хранящихся продуктов. Корпус создается герметичным, поэтому естественное рассеивание тепла практически не происходит. Если не отводить тепло, то есть вероятность возникновения парникового эффекта.
  • Концентрация холода внутри устройства. Для этого снижается температура при применении различных веществ.

Отбор тепла осуществляется за счет хладагента, в качестве которого применяется фреон. Простыми словами, это вещество выступает в качестве расходного материала, который приходится время от времени заменять.

Абсорбционный тип

Для новичка принцип действия рассматриваемого оборудования не прост в понимании. Устройства абсорбционного типа, где вещество циркулирует и испаряется, работают на основе применения аммиака. Ключевые особенности следующие:

  • В охлаждающую систему часто добавляется хромат натрия и водород, которые предназначены для регулирования давления.
  • При подаче энергии происходит нагрев жидкости.
  • При нагреве осуществляется испарение аммиака, конденсат переходит в жидкость.
  • На момент испарения происходит снижение температуры до -4°С.

Достоинством подобных устройств является бесшумность работы. Применяемое вещество оказывает негативное воздействие на окружающую среду.

Саморазмораживающийся тип

В подобных холодильниках разморозка проходит в автоматическом режиме. Все устройства разделяют на два основных типа:

  • Капельное.
  • Ветреное.

Капельные характеризуются тем, что испаритель находится в задней части устройства. На момент работы образуется иней, который при оттаивании стекает вниз по специальным желобам. Компрессор из-за нагрева до высокой температуры испаряет жидкое вещество.

Ветреная установка снабжается специальным элементом, который задувает внутрь корпуса холодный воздух. На момент оттаивания вещество стекает по специальным желобам в приемник.

Промышленные холодильники

Промышленные модели отличаются от бытовых высокой мощностью морозильного узла и большими размерами камеры.

Оборудование рассматриваемой категории предназначено для глубокой заморозки большого количества продуктов. При этом объем камер может составлять от 5 до 5000 т. Устанавливается промышленное оборудование на заготовительных и перерабатывающих предприятиях.

Инверторный тип

Инвертор устанавливается для аккумуляции и преобразования постоянного тока в переменный. Это позволяет проводить плавную регулировку оборотов вала двигателя. Особенности инверторного холодильника заключаются в нижеприведенных моментах:

  • При включении устройства в агрегате температура набирается за короткий промежуток времени. Для этого корпус создается с использованием изоляционного материала.
  • На момент достижения требуемой температуры устройство переходит в режим ожидания. Это позволяет снизить расходы на электроэнергии и существенно продлить эксплуатационный срок устройства.

При повышении температуры срабатывает датчик, после чего скорость вращения вала повышается до требуемого значения.

Конструкции объёмные ротативные

Устройство компрессоров современных холодильников часто основано на использовании двухроторного принципа. Есть неравнозначные винтовые спиральные лопасти, ведущий ротор имеет несколько выступов со скругленными вершинами, а оба вала расположены в составном цилиндрическом корпусе. Конструкция устроена так, что они соприкасаются на протяжении всей длины, а вращение осуществляется навстречу друг другу.

Отверстия для забора и вывода фреона располагаются с противоположных сторон — по диагонали. Хладагент поступает в начале расположения роторов сверху корпуса, а сжатый газ уходит снизу — в конце спиралей.

Устройство объёмных ротативных компрессоров холодильника сделано так, что между роторными спиралями и корпусом нет зазора. При этом во время вращения порции воздуха, формируемые заборной камерой, расходятся в противоположные стороны, что приводит к их лёгкому захвату обоими валами.


Разные типы компрессоров подходят для разных условий использования

Конструктивная особенность в том, что на один ротор приходится на 50 % больше нагрузки, чем на второй: 4 против 6 порций воздуха. Вращение лопастей в итоге приводит к сжатию (ударному давлению) хладагента и выбросу его наружу. Достичь таких же показателей в других случаях проблематично.

После выполнения таких условий контролировать давление внутри системы становится довольно легко, а, значит, можно снижать скорость вращения лопастей и уменьшать потребляемую мощность. Кроме того, в такой ситуации не составит труда понизить технологические требования к качеству изготовления отдельных деталей и сборке в целом.

Достоинства и недостатки

Инверторные компрессоры — это устройства нового поколения, которые во время работы в холодильнике никогда не останавливаются, а продолжают вращаться на малых оборотах, такой процесс работы имеет свои плюсы и минусы, о которых мы поговорим немного подробнее.

Вначале, как и принято, рассмотрим плюсы бытовых холодильников с инновационными устройствами:

  • Низкое потребление электрической энергии, поэтому у инверторного типа самый высокий класс энергосбережения, потому что они на 20% экономичнее любого вида компрессоров. Причина скрыта в том, что максимальную мощность они используют только при первом включении.
  • Включение происходит практически бесшумно, в отличие от линейного аналога.
  • Установленная пользователем температура всегда находится на этом же уровне, если не происходит открытие дверей.
  • Отсутствие амплитудных скачков, которые довольно сильно влияют на износ механизмов, приводят к тому, что срок службы таких компрессоров выше всех видов, используемых в технике. Десять лет гарантии от производителя подтверждает высокое качество изделия.

Современные изделия, как и их прародители, не могут иметь только положительные качества — всегда найдутся хоть и незначительные, но минусы:

  • скачки напряжения, что свойственны нашим электрическим сетям, могут привести к отказу в работе компрессора, поэтому надо установить автоматы защиты на домашнем щитке;
  • высокая стоимость отпугивает потенциального покупателя, но специалисты уверяют, что она быстро окупается высокой экономией в процессе эксплуатации.

Отдельные компании для защиты своих моделей от перегрузок и скачков напряжения устанавливают стабилизаторы напряжения, которые при возникновении опасности переводят холодильник в ждущий режим, а после нормализации напряжения возобновляют стандартную работу.

Почему он урчит

То звуковое сопровождение холодильников, которое было раньше, не сравнить с нынешним. Оно стало тише. Это объясняется тем, что ранее в холодильниках использовались компрессоры, работа которых осуществлялась кривошипной системой под действием крутящего момента. В дальнейшем, да и сейчас в некоторых марках, электромагнитное поле, создаваемое обмотками электродвигателя, обеспечивает поступательное движение компрессорных поршней в одной плоскости. Отсюда и название агрегата – линейный компрессор.

Дабы не вдаваться больше в технические дебри, познакомимся с элементарным принципом работы этого агрегата, который заключается в следующем:

  1. На протяжении всего процесса датчик реле постоянно анализирует показатели существующей температуры.
  2. Если температура поднялась, датчик дает сигнал (раздается щелчок), компрессор подключается к работе (холодильник вздрагивает) и со всей мощью, с полной нагрузкой и максимальной скоростью начинает охлаждать камеру.
  3. В течение работы компрессора датчик продолжает сравнивать температуры.
  4. Когда воздух в камере достаточно охладится до нужного показателя, компрессор отключится, холодильниквздрогнет, релещелкнет. Но датчик по-прежнему будет анализировать температуры.

Эта цикличность продолжается до конца эксплуатации холодильника.

Рейтинг самых тихих моделей холодильников

Такой способ работы реле называется ступенчатым. Надо ли говорить, что эти постоянные включения, выключения линейного компрессорного агрегата сопровождаются его сильным разогревом. Это отрицательно сказывается на всей холодильной системе и повышает нагрузки на внутреннюю электросеть. Максимальные обороты компрессора при работе являются причиной большого расхода электроэнергии.

Но не все так плохо. У линейных холодильников есть и свои достоинства:

  • он отличается высокой экологической чистотой, так как при эксплуатации используются безопасные охлаждающие рабочие вещества. За то, что эти изделия не наносят урон атмосфере, они удостоились звания «зеленых»;
  • уровень энергоэффективности этого агрегата считается высокоэкономичным, поэтому он заслужил класс энергопотребления «А++»;
  • значительно снижена вибрация и шумы при включении и выключении, то есть обеспечивается система «тихого старта» и «тихой остановки».

Устройство поршневого компрессора холодильника

Данный аппарат представляет собой электрический мотор, у которого вертикальный вал, конструкция размещается в герметизированном металлическом кожухе.


Внешний вид поршневого компрессора со снятым верхним кожухом

При включении питания пусковым реле мотор приводит в движение коленчатый вал, благодаря чему закрепленный на нем поршень начинает совершать возвратно-поступательное движение. В результате этого происходит откачка паров фреона из испарительного радиатора (А на рис. 1) и нагнетание хладагента в конденсатор. Данному процессу способствует система клапанов, открывающаяся и закрывающаяся при смене давления. Основные элементы поршневой конструкции представлены ниже.


Конструкция поршневого компрессора в виде схемы

Обозначения:

  1. Нижняя часть металлического кожуха.
  2. Крепление статора электромотора.
  3. Статор двигателя.
  4. Корпус внутреннего электромотора.
  5. Крепеж цилиндра.
  6. Крышка цилиндра.
  7. Плита крепления клапана.
  8. Корпус цилиндра.
  9. Поршневой элемент.
  10. Вал с кривошипной шейкой.
  11. Кулиса.
  12. Ползунок кулисного механизма.
  13. Завитая в спираль медная трубка для нагнетания хладагента.
  14. Верхняя часть герметичного кожуха.
  15. Вал.
  16. Крепление подвески.
  17. Пружина.
  18. Кронштейн подвески.
  19. Подшипники, установленные на вал.
  20. Якорь электродвигателя.

В зависимости от конструкции поршневой системы данные устройства делятся на два типа:

  1. Кривошипно-шатунные. Используются для охлаждения камер большого объема, поскольку выдерживают значительную нагрузку.
  2. Кривошипно-кулисные. Применяются в двухкамерных холодильниках, где практикуется совместная работа двух установок (для морозильника и основной емкости).

В более поздних моделях поршень приводится в действие не электродвигателем, а катушкой. Такой вариант реализации более надежен, за счет отсутствия механической передачи, и экономичен, поскольку потребляет меньше электроэнергии.
