Правила подключения антенны к телевизору

Необходимое оборудование для подключения

Само подключение телевизионного кабеля к антенне и самому приёмнику не настолько сложно в выполнении, чтобы обращаться за помощью к телемастеру. Изначально вам понадобится правильно подобрать коаксиальный кабель и антенный штекер.

Кабель

Существует множество производителей кабелей. Продукты их производства в свою очередь также имеют отличия как между моделями одной марки, так и, естественно, между моделями разных.

Основные же две категории кабелей можно выделить по типу материала центральной жилы:

  • Чистая медь. Применяют для спутниковых телевизоров. Сигнал, поступающий из пространства вне земной атмосферы, имеет минимальную мощность, поэтому даже мизерные потери здесь неприемлемы. А медь обладает низким сопротивлением, поэтому и используется в этих целях.
  • С омеднением. В таких кабелях сама жила из стали, а сверху покрыта тончайшим медным слоем. Этот вариант используют для приёма эфирного вещания. Имеет место потеря какой-то части сигнала, но совсем незначительная, зато стоимость омеднённой стали определённо ниже.

Выбирая кабель, учтите следующие моменты:

  • Зависимость от типа сигнала. Если у вас спутниковая антенна, лучше использовать марки кабелей известных производителей. Для эфирного или кабельного телевидения подойдут модели и российских производителей.
  • Длина трассы. Чем большее расстояние сигналу приходится проходить до цели (приёмника), тем с большими потерями он до туда добирается. Учитывайте это, ведь даже самые дорогие кабели обладают внутренним сопротивлением. Если расстояние более 5 м, это будет сказываться на качестве передачи.
  • Обхват главной жилы кабеля. Обычно кабельные центральные жилы бывают в 1 мм толщиной. Попадаются и такие, жила которых равна всего 0,5 мм.
    Хотя тонкие провода и удобны для монтажа, они сложнее присоединяются к устройствам, при этом потери по причине сопротивления зачастую больше.
  • Проблемы с предполагаемым путём прокладки. Заранее узнайте о наличии таких источников помех, как нагромождение проводов и электроприборов. В таком случае лучше отдайте предпочтение кабелю с максимально возможным экранированием.
  • Из чего состоит оболочка? Её материал тоже учитывайте при выборе. Снаружи кабель изолирован такими материалами, как ПВХ (чёрный) или полиэтилен (белый). Для уличных антенн лучше выбрать кабель, изолированный более прочным и качественным ПВХ.

Штекер

Подключение вашего телевизора к внешнему источнику сигнала невозможно без применения штекера.

К гнезду на панели присоединяется кабель именно при помощи этого маленького устройства.

Изготавливаются они для телеаппаратуры согласно международным F-стандартам. Современный F-штекер подойдёт как для антенн передачи цифрового ТВ, так и для тех, которые передают аналоговое.

Фактически это шайба, накрученная на кончик кабеля, зачищенная от внутреннего изоляционного материала, с загнутой оплёткой и экраном. Элементы экранирования обжимаются штекером, центральная же жила подсоединяется к слоту приёмника.

Существует три основных и наиболее распространённых вида штекеров.

Накрутный.

Модель имеет усилитель (специальную напрессованную гайку)

Пользователи особенно ценят именно этот вид штекеров за лёгкость их подключения.

Но и свои недостатки у такого штекера тоже имеются:

  • слишком узкое обжимное кольцо провоцирует поломку штекера во время монтажа;
  • короткая резьба изнутри не даёт возможности для плотной фиксации штекера в разъёме;
  • во время прикручивания зачастую случается разрыв оплётных проводников, скручивается защитный слой.

Обжимной. Такие F-штекеры также характеризуются достаточно высокой степенью лёгкости установки:

  • Подготовленный базовым образом кабель (описано далее) вставьте в отверстие конвектора.
  • Прорежьте фольгу с обмоткой.
  • Распределите отогнутый слой по всему диаметру провода.
  • Зафиксируйте к стенке снаружи обжимной подвижной втулкой.

Обжимной штекер

Компрессионный.

Такие штекеры считают наиболее надёжными

Чтобы произвести монтаж и крепление такой модели, нужно не только иметь набор инструментов, предназначенных для проведения таких работ, но и понимать всю специфику процесса подсоединения кабеля к этому штекеру.

Кабель, предварительно подготовленный, вставляют в коннектор специальными щипчиками, а сама гильза подтягивается к торцу.

Подключение через ресивер

ТВ-сигнал поступает на телевизионную антенну, а затем на ресивер. В этом приборе преобразуется формат сигнала.

Цифровое вещание декодируется ресивером, затем его сигналы переводятся в:

  • Аналоговые сигналы. Выводятся из ресивера для телевизора посредством разъемов SCART или RCA.
  • Цифровые сигналы для вывода через HDMI-интерфейс.

Сигналы от ресивера на телевизор поступают по ТВ-кабелю.

Разновидности разъемов для подключения по телевизионному кабелю к телевизору:

HDMI. Метод вывода сигнала через HDMI-интерфейс является наиболее удобным и современным. Проходящий через HDMI цифровой сигнал не нуждается в перекодировании на аналоговый. HDMI передает сигналы телевидения высокой четкости. Это подразумевает возможность наслаждаться самыми качественными разрешениями видео и многоканальной передачей звука. Приспособление также оснащено встроенной защитой данных от копирования. Через HDMI антенну можно провести к ноутбуку, чтобы смотреть с него телевизионные каналы.

Y Pb Pr – соединение через компонентный кабель, передающий видеосигналы одновременно по нескольким каналам. Самый высококачественный способ соединения. Передает сигналы для видео с разрешением 1080р, HDTV и используется для подключения антенны к телевизору через ресивер.

SCART – многополосной штекер, созданный для передачи аналогового и цифрового вещания. С его помощью тоже можно подключить кабель к антенне. Стандарт SCART упрощает соединение технических устройств, потому что присутствует на большинстве телевизоров.

RCA – композитный разъем типа «тюльпан». Имеет характерную вытянутую форму обмотки штекера и обеспечивающий подключение штырь на конце. RCA-разъемы различаются по цвету. Обмотка на штекере и опоясывающая разъем вставка на устройстве должны совпадать цветами.

RF-штекер, или коаксиальный радиочастотный разъём. Представляет собой продолговатый цилиндр с углублением на конце. Обеспечивает эффективное подключение ТВ, однако передает только сигналы не самого лучшего качества.

Чтобы успешно подключить спутниковое ТВ, достаточно иметь исправно функционирующие приборы и соединительные приспособления. Инструкции по подключению предельно просты и не должны вызывать затруднений. Разъемы, переходники и кабели можно заказать через интернет или купить в магазине электротехники.

Сборка антенного кабеля

F-штекер монтируется на кабель следующим образом:

  1. Возьмите подключаемый конец, аккуратно освободите его от внешней изоляции на расстоянии около 1 см от края.
  2. Обнаженную оплетку и экран из фольги аккуратно заверните назад на ту часть кабеля, где внешняя оболочка еще цела.
  3. Надрежьте и снимите освобожденную часть внутренней изоляции так, чтобы оголить центральную жилу.
  4. Навинтите F-штекер на завернутую оплетку.
  5. Обрежьте кусачками центральную жилу так, чтобы осталось торчать около 2–3 мм провода.
  6. На уже надетую на кабель половину штекера навинтите до упора вторую часть — переходник. Это не обязательный компонент, но использование «двухслойного» штекера улучшает контакт провода с аппаратурой.

В том случае, если нужно соединять с кабелем штекер старого образца, процесс зависит от его конструкции.

Но чаще всего это выглядит так:

  1. Разобрать штекер, открутив металлический контакт от пластикового корпуса.
  2. Открученный корпус сразу же надеть на кабель – так проще работать дальше.
  3. Срезать около 1 см внешней оболочки провода, изоляцию снять.
  4. Экранирующую оплетку аккуратно подрезать на 4–5 мм.
  5. На месте, где была подрезана оплетка, аккуратно зачистить внутреннюю изоляцию так, чтобы обнажилась центральная жила.
  6. Центральную жилу вставить в гнездо металлической части штекера. Лепестки с помощью плоскогубцев аккуратно, но сильно обжать вокруг обнаженной экранирующей оболочки. Здесь надо следить, чтобы оплетка не коснулась центральной жилы.
  7. Завинтить крепежный винт центральной жилы.
  8. Пластиковую оболочку навинтить на металлическую часть. Штекер готов.

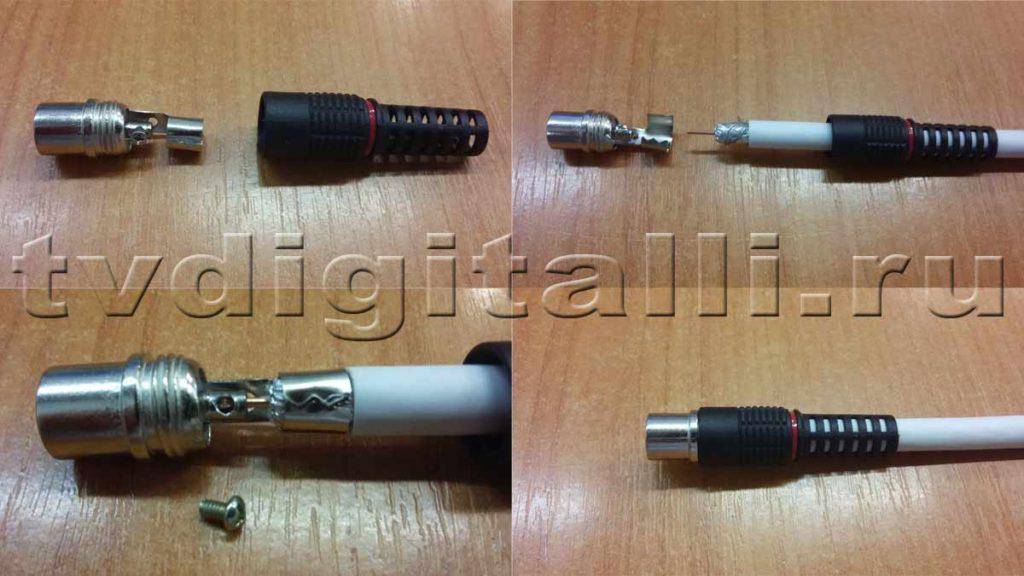

Другой вариант — на пайке. Процесс показан на фотографиях.

Когда нужен усилитель сигнала

Современные провайдеры кабельного и спутникового телевидения предоставляют высококачественное цифровое видео и аудио на ваш телевизор, в зависимости от используемого оборудования. Однако в некоторых домах единый входящий кабельный канал подключается к нескольким телевизорам с использованием разветвителя, и чем больше фрагментируется и перенаправляется входящий сигнал, тем больше страдают общая скорость и качество. Изображение может стать зернистым и снежным, или могут появиться размытые призрачные изображения.

Усилители кабельного телевидения используются для повышения качества изображения и приёма кабельного телевидения, а также для повышения скорости и надёжности вашего сигнала.

Подключать этот прибор нужно между вашим телевизором и ресивером, причём ближе к источнику сигнала. Идеально будет разместить ТВ-усилитель в коробке магистрального разветвления. Если же сигнал поступает от локальной антенны, то нужно будет использовать специальный усилитель, предназначенный для установки на месте согласующего устройства.

Ваша оценка статьи:*

(1 оценок, среднее: 5,00 из 5)

Загрузка…

Зачем покупают приставку цифрового ТВ

Без приставки телевизор старого образца и выпущенный до 2013 года работать в цифровом вещании не будет. Сегодня некоторые каналы еще передают информацию в аналоговом режиме – он обозначен литерой «А» в углу экрана. С окончанием 2020 года вещание прекратится, останется только «цифра». Чтобы смотреть передачи, фильмы, нужна приставка.

Оборудование называют тюнер, декодер, ресивер. В комплект докупают антенну, кабель, усилитель. Тюнер декодирует (расшифровывает) сигнал, идущий от телевизионной вышки, и преобразует его в цифровой ряд, который и отвечает за передачу картинки, звука на ТВ.

Как не попасть в лапы мошенника: инструкция по подключению цифрового телевидения

Декодер – предельно простое в эксплуатации устройство, управляют им с помощью пульта. В продаже представлены ресиверы разных моделей, с кнопками на лицевой панели, выходом для внешнего накопителя и разъемами для антенны, кабеля.

Как установить антенный штекер на кабель

Антенные провода представлены на рынке в разных стандартах с разными диаметрами. Обхват штепселя должен быть выбран под диаметр кабеля. Это обеспечит установке бесперебойность и надёжность в использовании.

Основные необходимые инструменты:

  • ножницы;
  • нож (не слишком острый);
  • плоскогубцы (опционально).

Установка под F штекер

Прикрутить на кабель столь популярный F-разъём – значит проделать набор стандартных действий:

  • отрежьте провод под прямым углом до желаемой длины;
  • срежьте ножом оболочку кабеля длиной 12-15 мм (минимум);
  • отогните экранирующие проводники на внешнюю сторону изоляции;
  • отрежьте внутреннюю изоляцию сердечника ножом, оставив его около 4 – 5 мм;
  • прежде чем навинтить разъём, проверьте, не касается ли экран каким-либо образом жилы. Прикручивайте оконцеватель до упора, поворачивая его по часовой стрелке, прижимая его к кабелю. Если нужно, можно удерживать разъем плоскогубцами.
  • Подгоните длину центральной жилы таким образом, чтобы выступ сердечника кабеля был до 1 – 2 мм.

Установка штекера под винт

До изобретения кабельных оконцевателей F-типа применялись разъёмы несколько иной, но по-своему передовой конструкции, которые также не нуждались в пайке, но одевались на кабель по другому алгоритму.


Установка тв штекера под винт

У многих они ещё сохранились в хозяйстве, поэтому давайте узнаем, как его применять в подключении к антенне.

Итак, корпус этого разъёма состоит из пластиковой и металлической частей. Пластиковая часть – съёмная. Её нужно отвинтить от металлической части и продеть в неё кабель (так вы о ней не забудете и не потеряете).

Далее – подготовьте край кабеля, куда будет монтироваться штекер. Снимите острым ножом цилиндрический участок внешней оболочки провода сантиметровой длины. Открывшийся плетёный слой экрана нужно укоротить на 5 мм от края кабеля. Вместе с ним срежьте и изоляцию сердечника. Таким образом, у вас получится обработанный конец кабеля с последовательно смещёнными слоями, где вперёд выдаётся центральная жила.

Заправьте коаксиал в штекер следующим образом: хомуток для контакта с экраном поместите поверх оплётки (его нужно обжать вокруг кабеля), а главную жилу пропустите в винтовой крепёж и затяните до упора. Теперь нужно вернуть целостность штекеру, накрутив его полимерную часть на металл.

Установка штекера под пайку

Хотя паяемый штекер можно смело отнести к пережиткам, нужно признать, что он обеспечивал отменный контакт и по-прежнему актуален в сочетании с многопроволочными гибкими радиочастотными кабелями типа РК-75-4-12 и подобными по строению.

Кроме штекера и кабеля понадобятся:

  • паяльник, олово или канифоль;
  • нож для зачистки кабеля;
  • небольшой напильник для металла или надфиль, который будет использоваться для очистки поля пайки;
  • мультиметр, омметр или лампочка чтобы проверить контакт штекера.

Теперь за дело. Снимаем внешнюю (чёрную) изоляцию с кабеля на длину около 3,5 см. Продеваем конец кабеля в пластиковый патрон. Зачищаем напильником металлические «ушки» штекера. Оголённая оплётка алюминиевая или медная делится на две равных части, с образованием двух «усов» (их вы будете паять). Не забудьте оголить центральный проводник от защитного слоя. Очищенный, он помещается в штекер. Теперь в дело вступает паяльник. Припаять нужно оплётку к лепесткам разъёма, а затем сердечник кабеля в центральном канале штекера.

В надёжности контакта в месте пайки можно убедиться, пытаясь её оторвать, например, ножом. Если получилось сорвать припой, значит, пайка оказалась неудачной, и нужно вновь вооружиться напильником. То же самое относительно потёков припоя – их нужно удалить.

После всех манипуляций совместите пластиковую гильзу с металлической основой (сработает специальный фиксатор).

Если сетчатая оплётка выступает за края разъёма, то, по эстетическим соображениям и в целях безопасности, её стоит срезать. Проводки оплётки могут легко проникать в кожу и, обламываясь на уровне её поверхности, трудно удаляются и вызывают колющую боль.

Инструкция по подключению антенны к телевизору

У каждого телевизора на задней панели имеется специальный вход для антенны. Он может обозначение «ANT». Именно в него вставляется коаксиальный кабель с F-штекером.

Вход радиочастотной антенны – это разъём, который часто называют коаксиальным или кабельным вводом. Технология радиочастотных антенных входов очень старая и устарела даже по сравнению с другими соединениями, такими как композитный, компонентный или HDMI. Он не может передавать сигнал в HD-качестве, очень чувствителен к помехам от радиоволн и других электронных устройств, но по-прежнему сохраняет свою популярность.

Перепутать коаксиальный RF с другим разъёмом нельзя, так как он имеет хорошо узнаваемую форму: резьбовой цилиндр с отверстием посередине. Этот тип разъёма является стандартом для большинства современных телевизоров.

  1. Выключите и отключите от сети свой телевизор. Нажмите кнопку питания телевизора, затем выньте вилку из электрической розетки. Это предотвратит случайное повреждение вашего телевизора или антенны.
  2. Найдите порт антенны на задней панели своего телевизора и надёжно подключите в него антенну. Прикрутите кабель по часовой стрелке к порту, если в порт коаксиального кабеля входит винт.
  3. Второй конец коаксиального кабеля подсоедините к источнику ТВ-сигнала. При необходимости вкрутить по часовой стрелке.
  4. Подключите телевизор к сети и включите его. Теперь вы можете получать трансляции с местных станций, проведя начальное сканирование каналов.

Если телеприёмник имеет поддержку стандарта DVB-S2, то спутниковую антенну можно подключать к разъёму LNB даже без ресивера. Для приёма сигнала с выбранного разъёма в телевизионном меню достаточно будет указать правильный источник сигнала «Антенна» или «Спутниковое телевидение» и произвести настройку доступных телевизионных каналов.

Если вы оказались в ситуации, когда под рукой нет ни инструментов, ни специального коннектора, а посмотреть телевизор хочется, тогда вы можете сделать такое временное подключение антенны к телевизору:

  • Снимите верхнюю изоляцию с кабеля на расстоянии примерно 5 см;
  • Заверните оплётку экрана в противоположную сторону;
  • Уберите изолирующий материал с центральной жилы, а сам центральный проводник загните в форме петли;
  • Теперь с помощью подручных средств вам нужно вставить петлю в центральный контакт гнезда, а экранирующую оплётку – в боковую часть разъёма. Сделайте это так, чтобы центральная жила не соприкасалась с проводками экрана.
  • Чтобы конструкция не развалилась, её можно закрепить в ТВ-разъёме спичками или зубочистками.

А вот если вам нужно подключить не один телевизор, а сразу несколько к одной антенне, тогда вам понадобится специальное устройство – разветвитель телевизионного сигнала, которое также называют «краб», сплиттер или делитель. В нём есть один антенный вход (IN) и несколько выходов (OUT) для телевизоров.

Старайтесь покупать такой сплиттер, в котором количество выходов соответствует количеству телевизоров в доме. Свободные выходные разъёмы оставлять не рекомендуется, поэтому их придётся заглушать (нагружать на резистор сопротивлением 75 Ом).

Подключение антенного кабеля проводится по стандартной схеме, но знайте, что работа телевизионных аппаратов через разветвитель снижает качество видеосигнала, причём не имеет значения, работают в данный момент все телевизоры или только один. Подключение 2 ТВ создаёт 30% потери сигнала, 3 – 60%, 4 – 90%.

Справедливости ради нужно отметить, что в кабельной трансляции уровень сигнала всегда мощный, поэтому его уровня хватит на все ваши телеприёмники в доме. А если изображение не будет вас удовлетворять, рассмотрите вариант установки усилителя.

Подключение кабеля к антенне

Подключение ТВ кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телевизора. Для выполнения работ потребуются:

  • разветвитель;
  • антенный кабель;
  • антенный усилитель;
  • кусачки;
  • остро наточенный нож или скальпель;
  • паяльник.


Подсоединение кабеля непосредственно к ТВ антенне производится посредством винтовых зажимов Кабель, разветвитель и усилитель необходимо установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне потребуется применение ресивера, к которому посредством антенного разъема подсоединяется кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.

Подключение спутниковой антенны к телевизору без ресивера

Подключение домашнего телевизора к спутниковому телевидению ассоциируется с ресивером. Именно так раньше можно было просматривать телевизионные каналы. Сегодня подключение можно выполнить самостоятельно, не используя ресивер.

Если спутниковую антенну подключить и настроить правильно, телевизор будет принимать сигнал спутникового оператора, что позволит пользоваться спутниковым телевидением без подключения ресивера. Для правильного подсоединения кабель антенны спутниковой тарелки нужно подсоединить к разъему, который оснащен специальным входом. Обычно он располагается рядом со входом эфирной антенны.


Правильно настроенная спутниковая антенна может работать без подключения ресивера

Преимущества подключения без ресивера:

  • Не нужно покупать дополнительные устройства;
  • Не нарушается интерьер, так ресивер не занимает места.
  • Для просмотра каналом можно использовать лишь один пульт.
  • Количество проводов значительно уменьшается.

Чтобы раскодировать каналы понадобится установка САМ модуля и карты доступа. Без модуля просмотр телевизионных каналов будет крайне ограниченным. Когда модуль будет установлен, кабель от спутниковой антенны следует подключить в специальное гнездо, используя F-разъемы.

Способы подключения

Независимо от того, какая именно телевизионная тарелка была выбрана и приобретена, нет никакого смысла переплачивать за ее установку, когда эту работу можно выполнить и самостоятельно. Обладать в этом случае какими-то особыми специализированными навыками нет необходимости. Главное – подготовить необходимые инструменты и внимательно изучить инструкцию.

С ресивером

Обычно речь идет об установке и подключении круглых или овальных тарелок. Здесь также возможны варианты – подсоединить антенну к телевизору напрямую или использовать разветвитель для раздачи сигнала сразу на несколько телеэкранов. В первом случае последовательность действий будет следующая:

  • необходимо собрать сам тарелку, четко следуя прилагаемой производителем инструкции;
  • используя анкера и болты, ее закрепляют на наружной стороне фасада здания в том месте, где сигнал самый сильный; головка тарелки должна быть повернута именно в сторону самого сильного сигнала;
  • далее к тарелке подсоединяют специальный кабель, который протягивают в дом и крепят к ресиверу, что прилагается в комплекте;
  • теперь ресивер подключают к телевизору через специальный разъем;
  • необходимо включить телевизор и перейти в настройки тарелки; далее следуя инструкции, стоит установить время и дату, а также выбрать регион вещания.

Если все операции были выполнены правильно, то на экране появится изображение и звук.

Если к одной тарелке будет подключено сразу несколько ресиверов, то и кабелей в ней подключается несколько, общая же последовательность действий будет такой же, как и в предыдущем варианте.

В современных телевизорах есть и еще одна возможность настроить и подключить антенну к телевизору. Ресивер в этом случае не нужен. Но необходимо убедится, что в телевизоре есть специальный разъем – DVB-S2, именно он исполняет роль встроенного тюнера, то есть ресивера. Используя специальный переходник, который идет в комплекте с тарелкой либо реализуется отдельно, кабель напрямую подключают к тюнеру. Затем выполняется стандартная настройка каналов. Этот вариант подходит и в том случае, если одна антенна будет раздавать сигнал сразу на несколько экранов.

Без ресивера

Здесь речь идет о подключении антенны к телевизору в тех случаях, когда отсутствует вход для ресивера и устанавливаться будет простая сетчатая антенна. Само подключение в этом случае выполняется довольно просто. Вместе с приобретаемой телевизионной антенной прилагается и специальная схема подключения. Все что необходимо от пользователя – это вставить кабель устройства в подходящий разъем телевизора и включить его. Далее перейти в пункт «Меню» и выполнить настройки, согласно указаниям на экране. Устанавливать антенну в этом случае необходимо в том месте, где сигнал приема самый сильный.

В некоторых случаях устанавливать приходится на стенах или даже фасаде здания. Для этого используют специальные крепежные элементы и болты, которыми и закрепляют надежно антенну в неподвижном состоянии, чтобы сигнал не пропадал. Если речь идет о телевизорах с уже встроенным тюнером и антенной, то все, что требуется от пользователя – установить бытовой прибор на выбранное место, включить его и произвести поиск каналов. После этого звук и сигнал должны появиться на экране в течение 5 секунд. Сделать все это своими руками не так уж и сложно. Главное – действительно внимательно прочитать инструкцию и изучить схему сбора самой антенны.

Как самому установить и настроить спутниковую антенну на три головки смотрите далее.
