Настройка спутниковой антенны: инструктаж по настройке тарелки на спутник своими руками

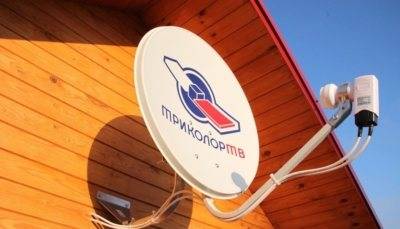

Комплект спутникового ТВ

Вот вы отправились в магазин техники, приобрели всё для настройки спутникового тв и другие комплектующие. Разберем, что же конкретно должно быть в коробке перед вами. Стандартный набор состоит из:

  • Самой тарелки для приема с рефлектором, он будет отражать и фокусировать рассеянные волны на точке приема.
  • Коаксиального кабеля, его вы могли видеть и раньше, при использовании обычной антенны. Теперь с его помощи к телевизору будет подключаться спутниковый приемник.
  • Конвектора, специальной головки, которая нужна для улавливания сигнала, исходящего с орбитального источника.
  • CAM -модуля, предназначенного для установки и активации платежной карты. С ней можно получить использовать пакет дорогостоящих каналов. Карточка для оплаты, потребуется для продления ежегодной подписки и просмотра закрытых программ.

Как выбрать спутник для установки антенны?


Как выбрать спутник?

Итак, если уж вы хотите приобрести спутниковую антенну, то определитесь, кто будет вашим оператором и будет предоставлять услуги. Спутниковое телевидение называется так потому, что для приема каналов используются спутники. Они транслируют каналы на очень большие территории, а антенны их принимают и направляют к ресиверу, который уже дальше передает изображение к телевизору.

Так что для просмотра спутникового ТВ, одной только антенной ей не обойтись. Еще требуется приобрести тюнер. Все это нужно установить и настроить.

На данный момент существует два вида спутников. Первые передают открытые каналы, а вторые — закодированные. Еще бывает, что одним спутником пользуется сразу несколько операторов. Тогда обычно предлагается для каждого канала приобретать карт для его раскодировки.

Но, в основном, все каналы объединяются в единый пакет и для получения к ним доступа нужна всего одна карта.


Покрытие спутника

Русскоязычные каналы показываются на многих спутниках. Они отличаются местоположением и у всех свои координаты. Принимать с одной спутниковой тарелки можно сигнал только с одного спутника, но если рядом есть другие, то их вполне можно настроить и пользоваться услугами нескольких.

При выборе спутника вы должны учитывать, сможете ли вы на него направить свою антенну. Другими словами, все зависит от вашего местоположения и если имеются какие-то помехи, то подумайте, можно ли их устранить. Если сделать это невозможно, то тогда постарайтесь установить антенну как можно выше или выберите другой спутник.

Поиск направления

От специалистов по установке и продавцов оборудования можно услышать, что спутниковая антенна требует точной настройки, и мастера для этого используют специальное оборудования. Отчасти данное утверждение верно, монтажники вычисляют точное направление конвектора с помощью приборов. Но это только половина правды.

Важно! Сигнал можно принять и расшифровать даже при 55% уровне приема. Следовательно, точное направление не нужно и специальное оборудование лишь помогает ускорить процесс монтажа.. Он необходим специалисту только для экономии времени, чтобы успеть выполнить настройку спутниковых антенн нескольких покупателей за день

Обычному же пользователю потребуется время для понимания точной настройки и в целом она займет больше времени, чем обычный монтаж

Он необходим специалисту только для экономии времени, чтобы успеть выполнить настройку спутниковых антенн нескольких покупателей за день. Обычному же пользователю потребуется время для понимания точной настройки и в целом она займет больше времени, чем обычный монтаж.

Поэтому лучше воспользоваться альтернативным методом.

Для этого нужно сделать две вещи:

  • Зафиксировать конвектор на тарелке, не забывая про ее тип (для офсетной он будет немного смещен вниз).
  • От головки протянуть телевизионный кабель и подключить к ресиверу, а его к телевизору.

В данном случае требуется наблюдать уровень поступившего на головку (фактического) и регистрируемого (на ресивере) излучения. У последнего всегда более низкое значение, т.к. конвектор с антенным кабелем обладают небольшой шумностью, и сигнал немного рассеивается до поступления на изображение. Он для настройки и нужен.

После подключения ресивер нужно настроить на конкретный спутник, который определяется типом головки. Значения представлены в таблице ниже:

СпутникЧастотаСкоростьПоляризация
Amos1072227500H (горизонтальная)
Hotbird1103427500
Sirius1176627500V (вертикальная)

Настройка каналов не принципиальна и от их присутствия уровень сигнала не меняется.

Внимание! Здесь потребуется помощник, который будет наблюдать за ресивером и сообщать значение сигнала. В крайнем случае, телевизор можно развернуть к окну и использовать зеркало.

Нужное направление тарелки для принятия сигнала находится в три этапа:

  • тарелку следует направить на юг (90° по часовой стрелке от точки восхода солнца);
  • установить спутниковую антенну прямо или вверх под углом 60° в зависимости от поляризации. При использовании головок разной поляризации направить прямо;
  • зафиксировать тарелку.

Это будет условное начальное положение, от которого в дальнейшем будет проводиться поиск улучшенного сигнала. Если уровень регистрируемого излучения достиг 40% — 45%, тарелку можно закреплять. В противном случае нужно плавно и медленно ее вращать до нахождения приемлемого значения.

Осталось найти точное направление для конвекторов. Для этого головка с горизонтальной поляризацией устанавливается вдоль направления самой головки и в дальнейшем ее нужно плавно и немного сдвигать, пока уровень сигнала не достигнет 65% (а лучше 70%).

Для конвектора с вертикальной поляризацией повторить процесс, предварительно установив ее в наклонном вертикальном положении под углом 30°.

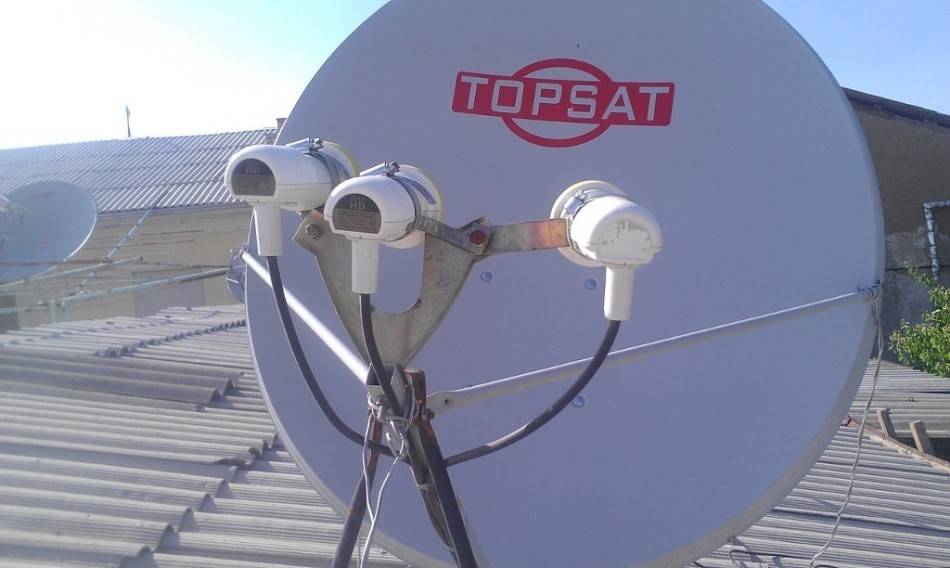

Важно! При настройке антенны своими руками с несколькими конвекторами, у головки с горизонтальной поляризацией уровень сигнала может быть ниже — ей мешают строения.

Потребуется поднять саму тарелку. Если же регистрируется значение не выше 20% — 25% и не меняется, поврежден или неисправен кабель. Такой уровень сигнала нормальный при отсутствии антенны.

Пошаговая инструкция по проверке сигнала от спутника

Нет никакого смысла подробно останавливаться на процессе установки антенны, поскольку подробное описание данного процесса имеется в документации, которая прилагается к оборудованию, и на официальном портале компании. Главное, проследить, чтобы на пути приёма сигнала не было непреодолимых помех, мешающих связи со спутником.

Зато есть смысл внимательно изучить процесс поиска сигнала и правильного поворота тарелки. Для этого стоит воспользоваться специальными приборами или приложениями (доступны в официальных магазинах приложений) или помощью близких, которые будут следить за изменениями.

Кроме того, стоит воспользоваться этим пошаговым описанием процесса:

  • первым делом требуется включить ресивер и открыть шкалу настройки качества приёма;
  • затем требуется повернуть антенну, ориентируясь на угол и азимут, рекомендованный оператором для региона проживания клиента;
  • после чего останется последовательно поворачивать тарелку, сдвигая её на 5-7 миллиметров и останавливаясь после каждого изменения положения не несколько секунд, чтобы система успевала среагировать на поворот;
  • в процессе настройки стоит ориентироваться на изменения шкалы индикатора, чётко отражающий повышение или снижение уровня приёма;
  • после достижения максимально возможных показателей следует надёжно зафиксировать антенну, чтобы её не повернуло порывом ветра.

После чего можно переходить к настройке приёмника и поиску каналов.

Если сбились настройки на телевизоре

Следующим шагом станет внесение базовых настроек ресивера. Для этого потребуется указать:

  • регион;
  • часовой пояс;
  • дату и время.

После чего останется сохранить выбранные параметры и перейти к поиску каналов.

В случаях, когда установленные настройки сбились, нужно:

  1. открыть меню ресивера;
  2. найти пункт, предлагающий сброс до заводского (иногда он называется базовым) уровня;
  3. перезагрузить приёмник;
  4. установить подходящие параметры и самостоятельно настроить Триколор ТВ ещё раз.

Вопросы от абонентов

«Нужен ли специальный прибор для настройки спутниковых антенн?»

Прибор для самостоятельной настройки не требуется, но он может облегчить поиск спутникового сигнала.

«Какие параметры использовать для настройки спутниковой антенны?»

Азимут и угол места.

<index>

Развитие технологического процесса способствовало разработке специальных девайсов, при помощи которых можно не только определить оптимальной направление для спутниковой тарелки, но и улучшить качество итогового изображения. В данном материале мы рассмотрим детальную инструкцию и раскроем все особенности процесса самостоятельной настройки, тестирования и выявления неисправностей антенны.

Советы по установке и настройке

Несколько предложений ниже помогут упростить процесс установки спутниковой антенны своими руками, а также помогут сделать телевидение более комфортным:

Если подключены только две головки (что часто и бывает — по конвектору для АТВ и ЦТВ), лучше не использовать дисек. При выходе из строя или повреждении кабеля проблема обнаружится сразу по большой разнице регистрируемого излучения с каждой головки.
При желании смотреть только программы высокой четкости, от конвектора, принимающего АТВ, кабель можно вывести напрямую к телевизору, минуя ресивер

Но важно помнить, в этом случае часть программ будет размещено на физических каналах телевизора. Для сохранения телеканалов эфирного вещания настройку придется выполнять вручную.
При наличии телевизора с встроенным тюнером стандарта вещания DVB-S2, у которого есть 1000 или более ТВК, ресивер можно не использовать

Такое устройство полностью заменяет приставку, и подключение спутникового телевидения станет дешевле. Но если у него не предусмотрен CAM-разъем, не все операторы будут доступны для подключения.
При монтаже антенны нужно стараться минимизировать протяженность кабеля. Из-за шумности он также частично рассеивает сигнал при транспортировке излучения.
Лучше приобрести тарелку немного большего диаметра, которая гарантированно будет фокусировать излучение на спутник даже в условиях тумана и сильной облачности. При этом не стоит рассматривать устройства более 1.5 м, т.к. они тяжелые и сильно уязвимы от ветра.

Настройка уровня сигнала телепоказа

Настройку нужно проводить путем изменения положения антенны и отслеживания уровня сигнала на телевизионном экране. Сначала открыть меню «Установка антенны»:

  • На пульте приемника отыскать кнопочку «Menu» и нажать на нее;
  • Остановиться на подпункте «Установки»;
  • Набрать в поле пароля комбинацию «0000»;
  • Нажать на «Системные настройки»;
  • Выбрать позицию «Установка антенны».

После отображения двух шкал «Сигнал» и «Качество» следует регулировка расположения оборудования:

  • Первоначально зеркало смотрит на южную сторону (она определяется компасом или по времени нахождения солнца на юге в определенном регионе);
  • Установить антенну вертикально в том случае, если нет препятствий;

    Предварительная настройка антенны.

  • Изменять положение в горизонтальной плоскости по направлению на восток с шагом в 1 см, выждав при этом 3-5 секунды (быстрый поворот сопровождается тем, что сигнал можно пропустить);

Смотреть на телевизор, анализируя наполнение шкал:

  1. При отсутствии заполнения продолжать вращение тарелки;
  2. Наполнение одного показателя говорит о наличии препятствия или фиксации ложных данных (иной спутник), поэтому следует возобновить вращение;
  3. Заполненные шкалы и отсутствие картинки подтверждает нахождение ложного источника сигнала;
  4. Если данные будут поступать от нужного спутника, то на информационном канале возникнет картинка, и шкалы будут заполнены (инфоканал выбирается путем нажатия на кнопку «Ок» пульта ресивера).

    Наполнение шкал.

Предварительная настройка заканчивается точной настройкой, когда при изменении положения тарелки влево-вправо и вверх-вниз обе шкалы заполняются на уровне 80%. Такие значения помогут передавать точный сигнал при непогоде (ливень, снегопад, облачность).

После точной настройки телепоказа следует плотно зафиксировать оборудование на улице и выйти из меню установки, нажав дважды «Exit» на пульте.

Дополнительные манипуляции при установке антенны

После того как тарелка будет надежно прикреплена к наружной стене следует соединить ее с тюнером. Для этого используется специальный кабель, который нужно воткнуть в гнездо IN, расположенное на задней панели тюнера.

Обратите внимание, что для проведения синхронизации нужно использовать качественные кабеля. При подключении посредством дешевых дополнительных аксессуаров происходит частое нарушение сигнала

Это значительно ухудшает качество эксплуатационных характеристик. Как правило, все необходимое оборудование входит в комплект. Необходимость в замене возникает в том случае, если антенна располагается далеко от приемника

При подключении посредством дешевых дополнительных аксессуаров происходит частое нарушение сигнала. Это значительно ухудшает качество эксплуатационных характеристик. Как правило, все необходимое оборудование входит в комплект. Необходимость в замене возникает в том случае, если антенна располагается далеко от приемника.

Регистрация приемника

Получение телевизионной картинки происходит после регистрации оборудования. Регистрация проводится одним из способов:

  • На сайте Триколор;
  • В офисе продаж или авторизованном центре (обычно после покупки в специализированных точках продаж происходит регистрация ресивера);
  • Через отдел технической поддержки, когда на руках имеется абонентский договор.

При регистрационных действиях пользователь должен указать модель приемника, уникальный номер для идентификации (ID), персональные данные. На передней панели оборудования можно увидеть название модели.

Идентификационный номер представляет собой последовательность из 10-12 цифр. Номер указан на наклейке упаковки или наклейке корпуса приемника. На некоторых упаковках и корпусах отсутствует надпись, поэтому необходимо зайти в меню приемника. При нажатии на подменю «Status» пользователь увидит ID.

Для заключения договора требуется предоставить персональные данные пользователя (ФИО, паспорт, дата рождения, место установки, контактные данные).

Регистрационные действия оканчиваются подтверждением оборудования по телефонному разговору со службой Триколор. Следует указать цель обращения, ФИО, идентификационный номер.

Как настроить установленную антенну?

Обычно инструкция монтажа «тарелки» содержит таблицу, где указываются сведения по азимуту и углу – настроечные параметры по направлению. Параметры указаны, как правило, для местности, где расположены крупные населенные пункты.

Следует подобрать из перечня близлежащую территорию и взять параметры угла, азимута под настройку. Далее по этим параметрам выставить зеркало антенны, перемещая «тарелку» в плоскостях вертикали и горизонтали.

Это будет «грубая» настройка. После которой кабель антенны подключают к ресиверу, а приёмник, соответствующим образом (тоже через соединительный кабель) к телевизионному приемнику. Далее останется только скорректировать параметры угла и азимута, добиваясь максимально качественной картинки на экране ТВ.

Настроечная таблица на основе месторасположения крупных населенных пунктов, где указывается предпочтительный параметр угла и азимута под направление антенны

Любой ресивер по умолчанию имеет сервис контроля уровня принимаемого сигнала. Используя этот функционал, можно с высокой точностью провести настройку оборудования. Однако свои коррективы в настройку могут вносить погодные условия. Поэтому рекомендуется выполнять мероприятия по настройке при условиях ясного безоблачного небосвода.

Добившись появления устойчивого, достаточно сильного контрольного сигнала на экране ТВ, гайки крепления зеркала на кронштейне завинчивают до упора. Оборудование на этом считается установленным и настроенным.

Далее уже переходят к обычному пользовательскому просмотру с использованием карт доступа или через бесплатные доступные каналы. Как настраивать тюнер, выбирать каналы и открывать доступ – всё это есть в инструкции пользователя.

Если для регулярного просмотра телепередач тарелку устанавливают на даче, чаще всего принимаемый антенной сигнал требует улучшения из-за значительной удаленности ретранслятора. В этой ситуации поможет антенный усилитель, с правилами выбора которого ознакомит рекомендуемая нами статья.

Инструменты и материалы для работы

Для работы понадобятся:

  • Дрель (перфоратор);
  • Отвертка;
  • Ключи гаечного вида на 8, 10, 13;
  • Рожковый ключ 10;
  • Пассатижи;
  • Компас;
  • Нож;
  • Изолента;
  • Термоусадочная трубка или герметик на силиконовой основе;
  • Стяжки;
  • Винты с головкой под ключ на 13 длиной 6 — 8 см;
  • Металлические шайбы d=30-50 мм.

    Минимальный набор инструментов.

Для закрепления основы требуется подобрать крепежные элементы. На деревянную поверхность следует закреплять при помощи сантехнических «глухарей». В остальных ситуациях подойдут анкерные болты 10х100.

Кабель, используемый для соединения антенны и телевизора, должен содержать толстую медную жилу и двойную оплетку. Длина кабеля не более 100 м. Если требуется проложить больше этой длины, то дополнительно располагаются усилители сигнала.

Ведущие операторы спутникового ТВ в России

Установка спутникового ТВ на территории Московской области позволит просматривать цифровые каналы, предоставляемые следующими ведущими операторами:

  1. Триколор ТВ, позволяющего воспользоваться одним из трех основных тарифов и пятью дополнительными подписками. Доступные пакеты не сильно отличаются по числу каналов. Для вещания используется два спутника. Один из них предназначен для западной части РФ, а другой — для Сибирского региона и Дальнего Востока. Абоненты также могут воспользоваться 47 радиостанциями и интерактивными услугами — просматривать фильмы, записывать ТВ передачи и так далее.
  2. МТС ТВ, предоставляющего 1 основной тарифный план и дополнительно 7 пакетов с небольшим количеством каналов. Абоненты могут воспользоваться своей «тарелкой» или приобрести фирменную антенну. В любом случае нужно купить приемник с картой. Для вещания используется спутник, сигнал от которого доступен почти на всей территории РФ. Исключением является Чукотка и Камчатка.
  3. НТВ-Плюс. Позволяет просматривать каналы одного из двух основных тарифов. Можно также дополнительно воспользоваться пятью тематическими пакетами. Оператор использует три спутника для покрытия всей территории РФ. Каждый из них является источником сигнала для отдельной зоны России: Дальний Восток, западная и восточная часть страны. Чтобы просматривать каналы, необходимо приобрести фирменное оборудование вместе с картой. Оно позволяет уверенно принимать сигнал в любых районах РФ.

Абоненты могут выбрать оператора СТВ, исходя из своих приоритетов. МТС ТВ отличается оптимальным набором каналов и низкой ценой на оборудование, а НТВ-Плюс — лучшей зоной покрытия. Триколор ТВ позволяет поэкспериментировать с настройками тарифных планов.

Подключение приемника

Чтобы иметь возможность наблюдать уровень сигнала для его увеличения до максимального значения, необходимо один из конвертеров и телевизор подключить к ресиверу. Подготовка спутникового тюнера ресивера к подключению проводится в соответствии с его инструкцией.

Подсоединить коаксиальный кабель RG-6 к одному из выходов LNB. Подключите другой конец коаксиального кабеля к входному разъему ресивера. Для того чтобы было легче настроить тарелку, рекомендуется временно подключить ресивер и телевизор рядом с местом ее монтажа. Если наблюдение уровня сигнала на экране телевизора оттуда невозможно, то настройка и установка спутниковой антенный и тюнера самостоятельно производиться не может. Для этого потребуется помощник, который будет контролировать показания на телевизоре.

Чтобы получить сигнал необходима настройка спутникового тюнера ресивера на работающий в открытом доступе канал. Например, для приема со спутника Astra 5E (бывший Sirius) следует выбрать транспондер 11766H, 12073H или 12245V, Hot Bird 13E – 10971H, 11766H или 12207H, Amos 4W – 10722H, 10759H. Информация о том, как добавить нужный канал на спутниковом тюнере, содержится в руководстве пользователя конкретной модели приемника.

Запустить в ресивере меню настройки сигнала. Окно программы будет отображать его текущий уровень на шкале, градуированной от его отсутствия до наибольшего значения. Цель заключается в максимальном увеличении сигнала.

Проверить наличие соединения между спутниковым ресивером и LNB. Способ индикации зависит от спутникового приемника. Некоторые устройства наличие связи индицируют зеленым цветом, а отсутствие – красным.

Инструменты и материалы для работы

Для работы понадобятся:

  • Дрель (перфоратор);
  • Отвертка;
  • Ключи гаечного вида на 8, 10, 13;
  • Рожковый ключ 10;
  • Пассатижи;
  • Компас;
  • Нож;
  • Изолента;
  • Термоусадочная трубка или герметик на силиконовой основе;
  • Стяжки;
  • Винты с головкой под ключ на 13 длиной 6 — 8 см;
  • Металлические шайбы d=30-50 мм.

    Минимальный набор инструментов.

Для закрепления основы требуется подобрать крепежные элементы. На деревянную поверхность следует закреплять при помощи сантехнических «глухарей». В остальных ситуациях подойдут анкерные болты 10х100.

Кабель, используемый для соединения антенны и телевизора, должен содержать толстую медную жилу и двойную оплетку. Длина кабеля не более 100 м. Если требуется проложить больше этой длины, то дополнительно располагаются усилители сигнала.

Как настроить тарелку Триколор ТВ на спутник самому без прибора

Самому без прибора также можно произвести установку всех необходимых компонентов систему спутникового телевидения. Процесс отнимет больше времени и требует соблюдения инструкции. Мы уже рассмотрели способ получения координат и направления тарелки для связи со спутником.

Приступим к монтажу:

  1. Подготовьте отверстия для установки кронштейна для тарелки и дополнительного держателя;
  2. Установите конвертер. Его голова должна быть установлена в направлении вниз, так вы сможете защитить устройство от внешних факторов;
  3. Дальнейшее подключение F-разъема требует оголения кабеля на 10 мм, после чего необходимо произвести герметизацию;
  4. Кабель должен быть надежно закреплен стяжками, что гарантирует защищенность от порывов ветра;
  5. Фиксация антенны не должна затруднять ее дальнейшую регулировку путем вращения.

Сборка спутниковой тарелки

Из инструмента для сборки обычно хватает пары рожковых ключей на 10 и 13, плюс крестовая отвертка. Для крепежа к стене потребуется перфоратор и анкерные болты.

Когда определились с комплектацией, перво-наперво необходимо правильно собрать саму тарелку. Здесь есть несколько нюансов.

Так например, при сборке траверсы обратите внимание, что поперечная планка, которая крепится к самому зеркалу тарелки, должна накладываться именно поверх нее. Если ее прикрутить с другой стороны, а физически это возможно, тогда:. Если ее прикрутить с другой стороны, а физически это возможно, тогда:

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

во-первых, у вас будет плохая соосность отверстий

во-вторых, обратный конец траверсы, где цепляются головки, уйдет из фокуса

В результате чего, изначально будет тяжело поймать хоть какой-то сигнал. Кроме этого, крепление которое идет на кронштейн, при настройке спутников над горизонтом (относительно вашего географического проживания), должно цепляться регулируемой частью вниз.

А для спутников находящихся ниже горизонта — наоборот, регулируемой частью вверх.

Так как в этом случае, вам уже понадобится не поднимать, а опускать зеркало.

Что и как будем смотреть?

В справочных руководствах указаны места стояния и параметры сигнала всех стационарных вещательных спутников. Но в конкретном населенном пункте условия их приема могут существенно меняться. Обычный пригорок, особенно в северных районах, может сделать невидимым спутник, который вообще-то сюда хорошо светит.

Поэтому при покупке антенны проконсультируйтесь с продавцом, какие спутники у вас хорошо принимаются, выберите три (на одну антенну можно принимать до 3-4 спутников), и запишите параметры их сигналов:

  • Несущие частоты передатчиков спутников. К примеру, для одного из самых популярных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
  • Плоскости поляризации сигналов. На одной и той же частоте можно передавать без взаимных помех два сигнала с взаимно-перпендикулярно направленными векторами электромагнитного поля. Направлением поляризации считают направление электрического вектора. Поляризация может быть горизонтальной «H», или вертикальной «V».
  • Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR или просто 27 500. Цифры означают, сколько кадров (пакетов) в секунду проходит по каналу связи. Только не путайте с телекадром: здесь кадр – определенным образом организованный пакет данных.
  • Частоты гетеродина конвертора для выбранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежуточной частоты, которая пойдет на ресивер. К примеру, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как прежде ловили радиолюбители: чем ближе мы подбираемся к телевизору, тем больше сказывается погрешность установки частоты.

Таблица частот

Частоты вещания телеканалов в системе Триколор ТВ периодически меняются, на 2021 год действуют частоты, приведенные ниже.

  1. Для того, чтобы в полной степени получать услуги оператора Триколор ТВ после подключения необходимо активировать оборудование.
  2. Код активации Триколор состоит из 20 цифр, которые следует вводить без пробела.
  3. Как правило, после первой отправки кода активации для оборудования его обновление в дальнейшем происходит 1 раз в 6-8 часов согласно графику.
  4. Код отправляется со спутника автоматически или же может быть отправлен специалистом службы поддержки при обращении абонента.
  5. Пользователь может самостоятельно произвести отправку ключей активации, воспользовавшись сервисом «Личный кабинет» в разделах «Мои .
  6. Непосредственно код активации поступает на устройство в течение суток, но по статистике это происходит быстрее, в течение 8 часов. Для корректной работы пользователю следует оставить приёмник включенным на одном из кодированных телеканалов до появления изображения.

Выделяют 4 ситуации, при возникновении которых требуется повторная отправка кода активации:

  • первое подключение спутникового телевидения (в подобных ситуациях отправкой ключа непосредственно занимается продавец);
  • приобретение нового ресивера вместо устаревшей модели;
  • неожиданный сбой в работе оборудования;
  • длительный перерыв в работе оборудования.

Знакомство со спутниковым оборудованием

Прежде чем отправляться за покупкой, узнавать, как установить спутниковую антенну самостоятельно, сначала необходимо познакомиться со всеми устройствами, входящими в комплект спутникового телевидения. В нем присутствует:

  • антенна;
  • держатель;
  • конвертор;
  • кронштейн;
  • ресивер.

Вещательные спутники

Главный элемент в этой системе, естественно, спутник, транслирующий сигнал. Чтобы обеспечить качественный и постоянный его прием, антенна должна быть направлена в его сторону. На спутнике, находящемся на геостационарной орбите, расположены транспондеры-ретрансляторы. Они принимают и передают сигнал. На одном спутнике таких устройств может быть несколько десятков.

Многих интересуют не только то, как установить спутниковую антенну самостоятельно, но и где именно располагаются такие небесные «помощники» человека. Расстояние вещательных спутников от Земли (от уровня моря) составляет 35 786 метров, находятся они в плоскости экватора. Орбитальная скорость на этой высоте равняется скорости вращения планеты, поэтому спутник всегда «зависает» на одном месте, которое называют «точкой стояния».

Поймать сигнал всех спутников невозможно, потому что вещают они не во все стороны, а только на определенный регион или страну. Искусственное небесное тело может быть широковещательным. Антенны в таком случае направлены строго вниз, однако количество мощных спутников невелико, так как для вывода их на орбиту требуются тяжелые носители.

Оборудование

Антенна знакома всем: это большая «тарелка», диаметр ее может быть разным. Если говорить совсем просто, то она собирает слабый отраженный сигнал, затем фокусирует в определенную точку. Для его преобразования на антенне закреплен конвертор (головка). Это небольшой прибор цилиндрической формы, фиксируемый на лицевой части тарелки. Задача конвертора — усиление сигнала, который затем по кабелю поступает на ресивер.

Для закрепления устройства на антенне используют штангу-держатель. Конструкции, которые называют «мультифидами», предназначаются для фиксации нескольких конверторов, работающих с разными спутниками. Кронштейнами спутниковую антенну надежно фиксируют на здании: чаще на стене, реже — на стропильной системе. Благодаря этим конструкциям тарелку при настройке можно перемещать по вертикали и горизонтали.

Ресивер (тюнер) — приставка, небольшой электронный прибор, сначала обрабатывающий поступающую информацию, а затем выводящий ее на экран телеприемника. К нему прилагается пульт ДУ. Моделей таких устройств довольно много, однако для каждого из них нужна «своя», конкретная тарелка. По этой причине заставить тюнеры работать с другими, «неправильными», антеннами очень непросто.

Помимо главных элементов в комплект должен входить коаксиальный кабель, F-коннектор для соединения тюнера с антенной, кабели — «тюльпаны», SCART, HDMI — для соединения телеприемника и ресивера. Может потребоваться переключатель DiSEqC (проще — «дисек», «дайсек»), если планируется монтаж нескольких конверторов, предназначенных для разных спутников.

Закрепление кронштейна

Держатель закрепляете с внешней стороны здания так, чтобы установленная впоследствии на него антенна была обращена к спутнику, то есть была видна определенная в предыдущем пункте заметка.


Установка кронштейна

На данном этапе могут понадобиться следующие инструменты:

  • электродрель или перфоратор. Ими просверливаются отверстия в точках крепления держателя;
  • крепеж для фиксации кронштейна на стенке;
  • изоляционная лента и нож, которым можно разделывать кабель;
  • разводной ключ и гаечные ключи разного размера;
  • ручка, фломастер и маркер для нанесения разметки.

Для обеспечения максимальной прочности при сильных порывах ветра лучше всего крепить держатель шпильками сквозного типа, шурупами или анкерным крепежом, при этом часть трубы, на которую закрепляется антенна, должна располагаться перпендикулярно земле.

Результатом для нашего примера должна быть установка крепления для антенны, направленная на юго-восток.

к содержанию ^

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
