Способы подключения ресивера к телевизору

Антенна

Подключение цифровой приставки к телевизору начинается с кабельного соединения с приёмником видеосигнала – антенной. Эфир T2 можно успешно принимать на ту же антенну, которая у вас осталась от аналогового ТВ. Если классическое телевидение у вас показывало без каких-либо помех, тогда нет причин заменять антенную установку. Однако если антенна не обеспечивает хороший приём, стоит рассмотреть возможность покупки новой. Но прежде чем вы это сделаете, проверьте, не является ли плохое изображение неисправностью антенны или её неверной настройкой.

Наружная антенна

Рис 2 уличная антенна

Для просмотра цифрового телевидения HD DVB-T2 вы должны обратить внимание на параметры его приёма в вашем регионе и правильно настроить антенну. Прежде всего, проверьте направление трансляции, то есть место ближайшего передатчика, чтобы правильно выставить антенну

Во-вторых, проверьте частоту трансляции мультиплексов, чтобы выбрать соответствующую частоту в приставке к телевизору. В-третьих, чем сильнее передатчик в вашем районе, тем шире его диапазон. На качество приёма влияет местный ландшафт, препятствия. Обязательно убедитесь в приемлемом состоянии антенного кабеля.

Если окажется, что ваша старая антенна не обеспечивает вам хороший приём, будь то из-за слабого сигнала или местности, вы будете вынуждены купить новую антенну с лучшими параметрами. Какая антенна подойдёт?

В специальных магазинах вы встретите различные модификации антенн. Они отличаются не только диапазоном принимаемых частот (полос), но и формой, размером, качеством и материалом изготовления. Но, как это бывает, множество предложений не облегчает принятие решений.

Небольшая хитрость. Перед решением и покупкой антенны присмотритесь к крышам соседних зданий, чтобы воспользоваться опытом жителей, у которых есть приём цифрового эфирного ТВ.

Выбирая антенну, следуйте инструкции:

  1. по возможности используйте антенны без усилителя (пассивные). Они менее восприимчивы к помехам. Каждая дополнительная обработка сигнала (усиление, деление) является источником шумов и вызывает ухудшение качества приёма;
  2. в условиях хорошей «видимости» передатчика (небольшое количество препятствий) есть смысл выбрать направленную антенну. У неё есть веское преимущество: она концентрирует и усиливает сигнал;
  3. в сложных условиях приёма, когда передатчик скрыт, например, лесополосой, выбирайте широкоугольную антенну. Благодаря своей конструкции, она имеет более широкий охват, чем у направленных антенн и способна «захватывать» сигналы с нескольких направлений, включая отражённые;
  4. если ситуация с приёмом ТВ совсем неблагоприятная (вдали от ретранслятора, слабый сигнал, кучность препятствий), то нет другого варианта, как подключить антенну, оснащённую предусилителем.

Комнатная антенна

Рис 3 комнатная антенна

Думаете о том, как подключить комнатную антенну для приёма Т2? Применение комнатных антенн для наземного цифрового приёма имеет свои ограничения. Если в вашей местности сильный эфирный поток, тогда вы вполне можете позволить себе эстетичную и удобную внутреннюю антенну. К сожалению, сами по себе комнатные антенны характеризуются низким коэффициентом усиления, и очень часто оснащаются усилителями с большим коэффициентом усиления. В результате, даже при наличии сигнала, приём у комнатной антенны восприимчив к локальным помехам (шаги по квартире, работа электроприборов, проезжающие машины за окном). Это проявляется паузами в приёме с «замораживанием» изображения или с характерными квадратиками на экране.

Оттого, несмотря на привлекательный внешний вид, этой антенны может оказаться недостаточно для приёма цифрового телевидения на приставку к телевизору.

Можно ли подключить спутниковую антенну к цифровой приставке?

Рис 4 Спутниковая антенна

Как следует из названия цифрового наземного телевидения – оно транслируется наземным путём. Поэтому на часто встречающийся вопрос: «Можно ли подключить цифровую приставку к спутниковой тарелке?» есть закономерный ответ – не выйдет. Возможности спутниковой тарелки не включают приём сигнала наземного телевидения. Она «понимает» только спутниковый сигнал, на который она направлена и настроена.

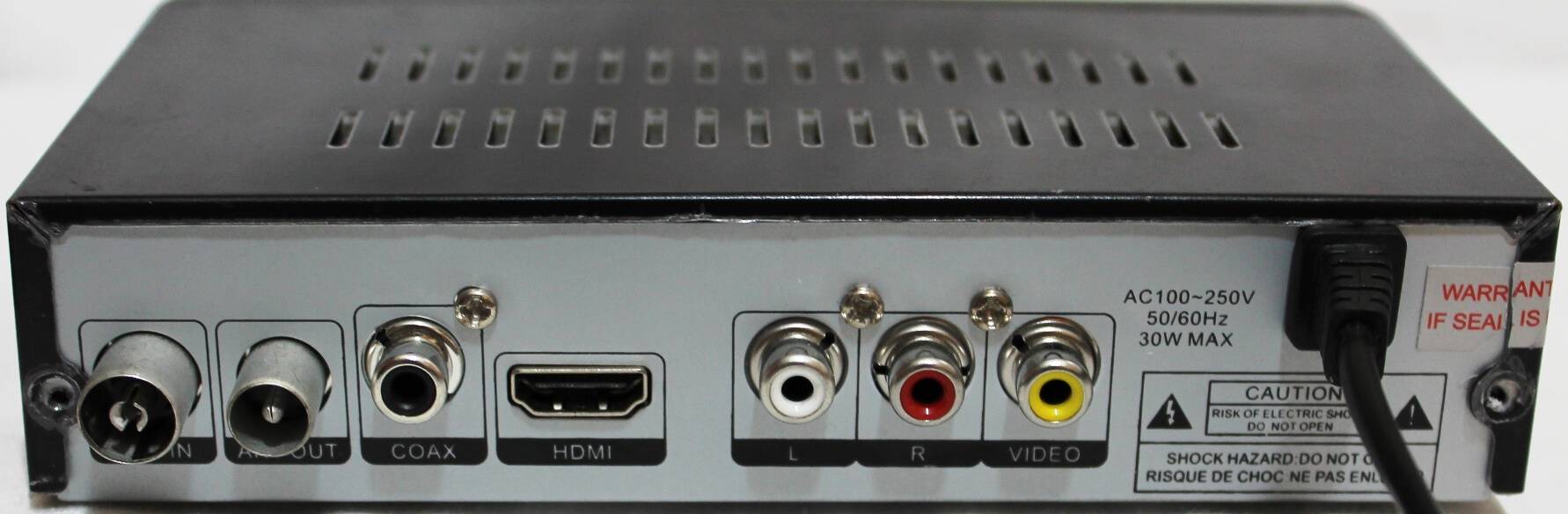

Виды подключений приставки к ТВ

Схема подключения тюнера к телевизору будет изменяться в зависимости от доступных интерфейсов. Если пользователь придерживается экспертных рекомендаций и инструкций, то проблем не возникнет. Чтобы подсоединить приставку для цифрового телевидения , воспользуйтесь одним из следующих интерфейсов:

  • RCA;
  • HDMI;
  • SCART;
  • антенный вход.

Во многом на итоговом выборе сказывается и модель телевизора. Например, старые ТВ не оборудованы цифровым интерфейсом HDMI, поэтому придётся настраивать подключение с помощью аналоговых разъёмов. Рассмотрим каждый из представленных вариантов более подробно.

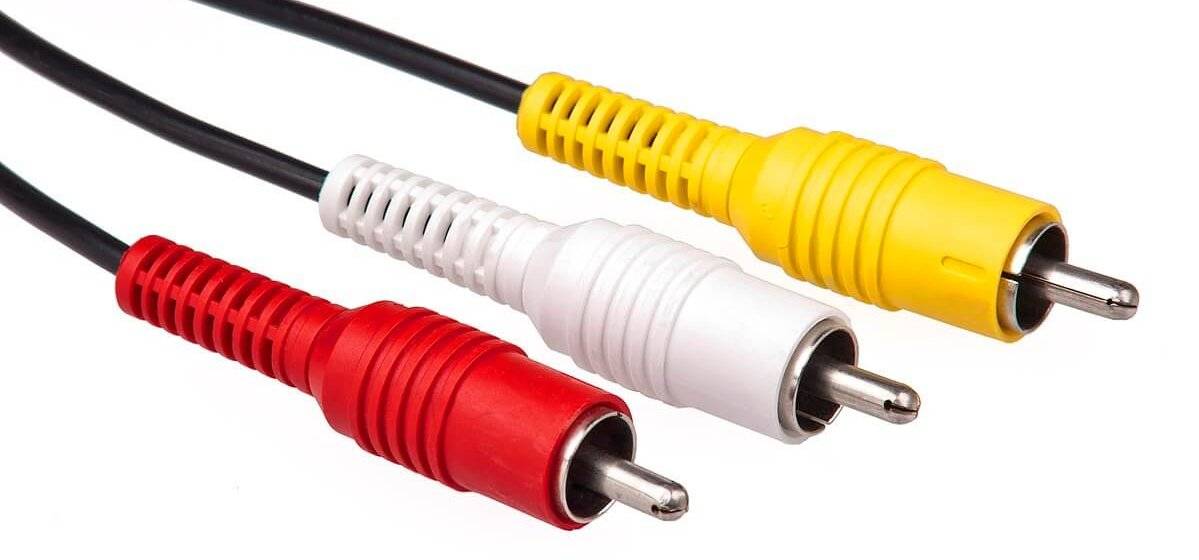

RCA-разъём («тюльпаны»)

Это очень универсальный и простой вариант. К использованию аналогового интерфейса RCA прибегают преимущественно владельцы старых телевизоров. Новая техника оснащена цифровыми разъёмами. « Тюльпаны » способны стать причиной снижения качества трансляции, но если речь идёт о подключении кинескопного ТВ с небольшой диагональю, то это не должно стать проблемой. Потеря качества будет практически незаметна.

С целью настройки подключения вставьте штекеры кабеля RCA в соответствующие разъёмы. Они промаркированы разными цветами. Поэтому можно легко определить, какой штекер нужно вставить в тот или иной порт. Для наглядности расшифруем значение штекеров:

  • жёлтый цвет – видео;
  • белый и красный цвет – аудио.

Когда штекеры вставлены, подключите телеантенну к тюнеру. Кабель следует подсоединить в разъём с маркировкой RF IN.

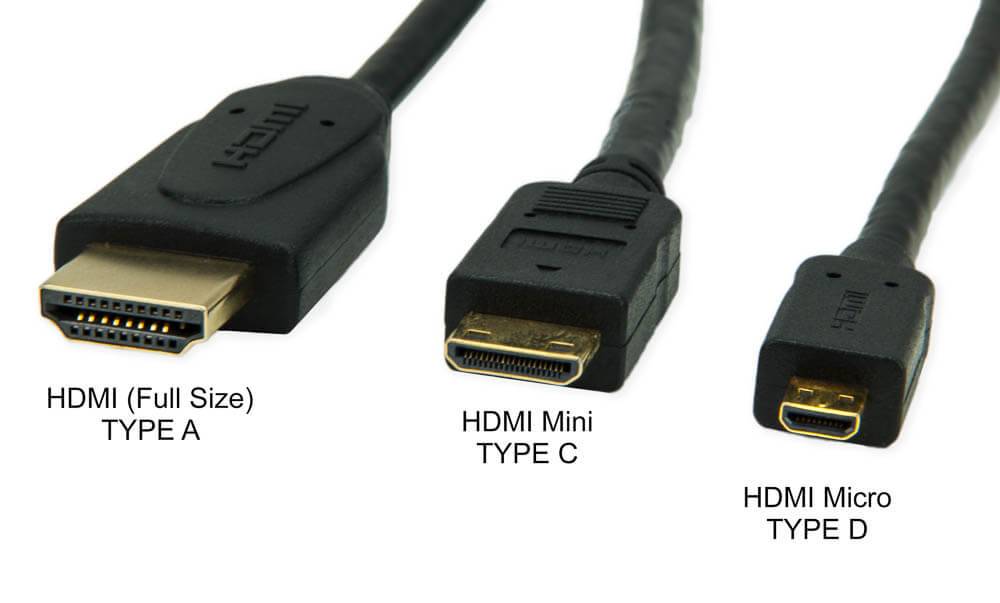

HDMI

Цифровой интерфейс обеспечит одновременную передачу видео и аудио. Разъём HDMI выгодно отличается от альтернатив чистым звучанием и картинкой высокого качества. Через такой кабель может передаваться изображение с разрешением в 1080p. Частота трансляции звука – 192 кГц. Представленные параметры полностью соответствуют премиум-стандартам передачи медиаконтента. К современным телевизорам DVB- T2-приставки подключаются именно через интерфейс HDMI. Такая схема соединения будет оптимальной также для тех пользователей, которые хотят использовать тюнер в качестве мультимедийного центра. Не стоит покупать слишком длинный кабель, поскольку это может стать катализатором потери качества.

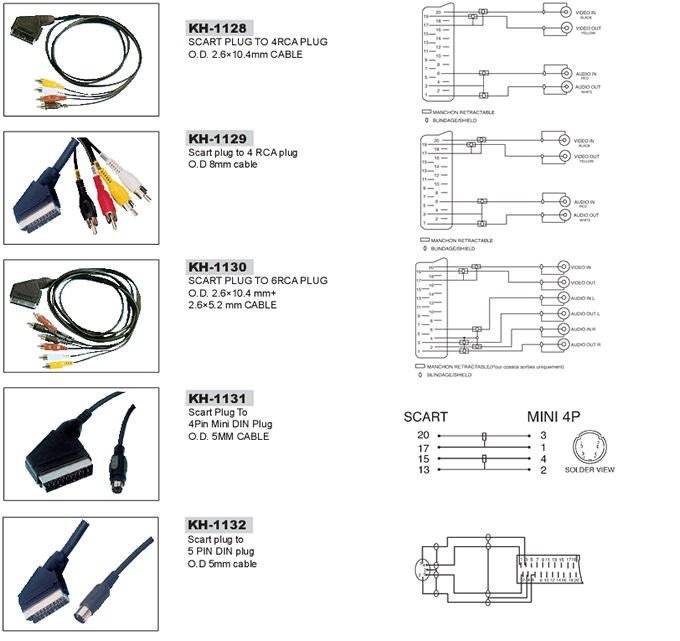

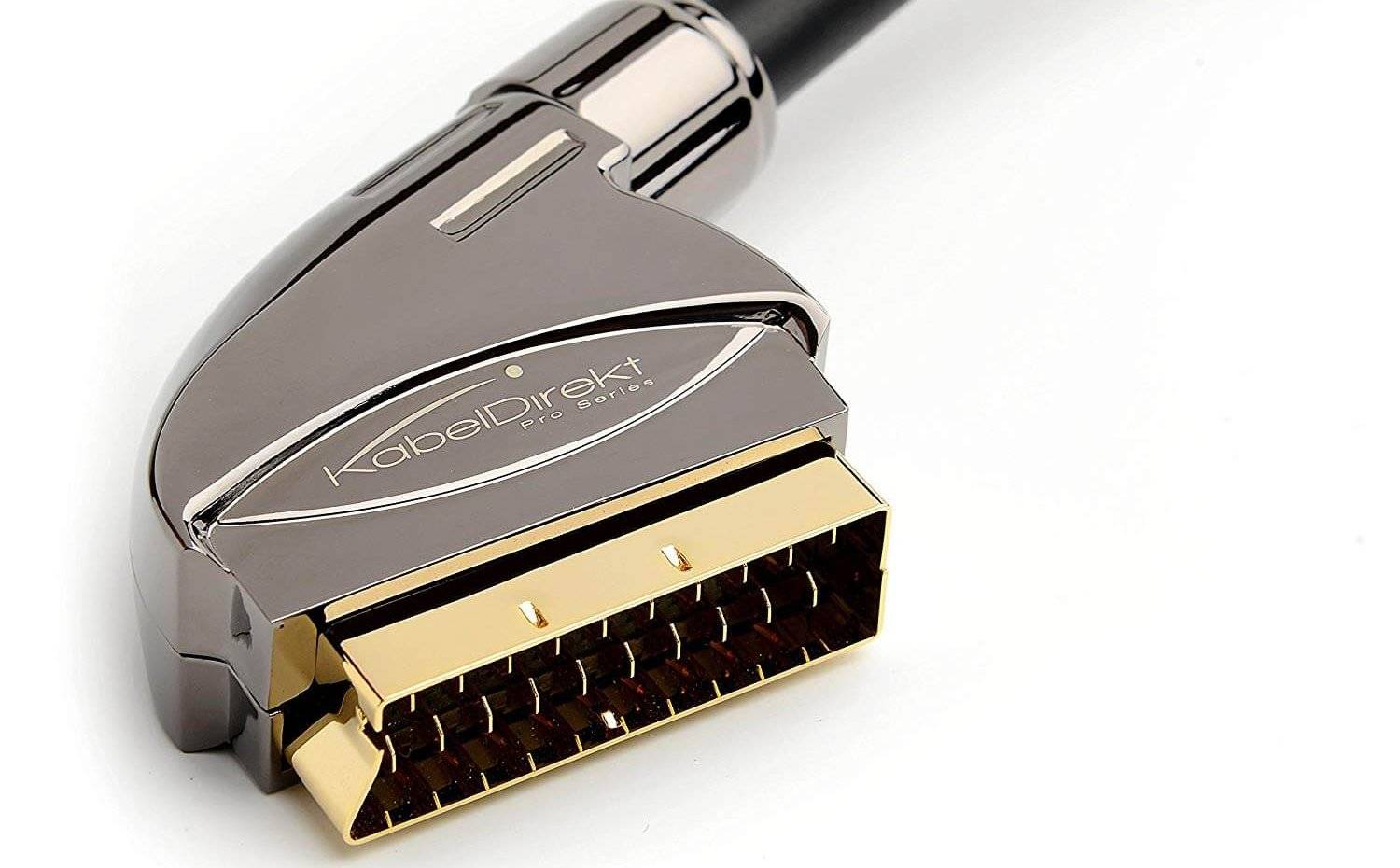

SCART

Этим интерфейсом преимущественно оснащены компактные тюнеры. По техническим характеристикам разъём ничем не уступает «тюльпанам». Настроить подключение можно с помощью кабеля RCA при условии наличия переходника на SCART. На телевизорах порт встречается редко, преимущественно им оборудованы старые модели.

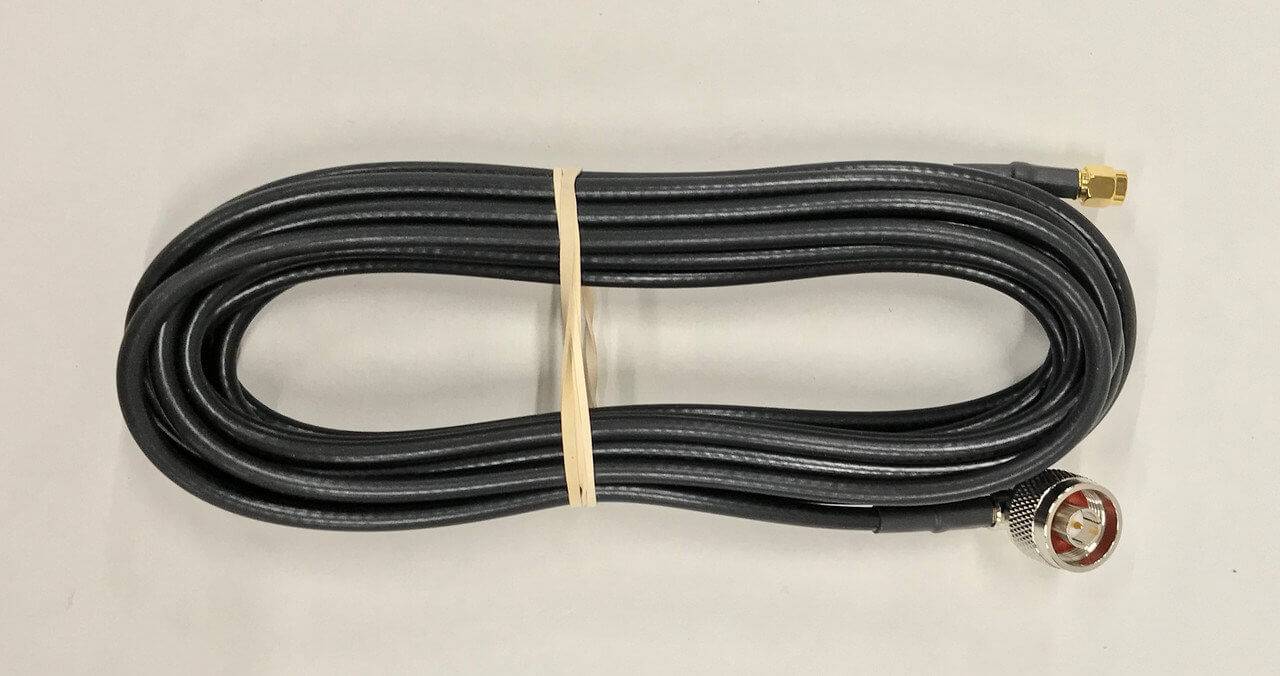

Кабель антенны

Есть ещё вариант с подсоединением тюнера к ТВ через антенный кабель . Этот метод актуален для владельцев дешёвых ресиверов, которые не оборудованы альтернативными интерфейсами. Вставьте коаксиальный кабель в разъём ресивера с маркировкой RF IN. Второй конец нужно подключить к порту RF OUT, который находится на задней панели телевизора.

Когда кабель подключён, запустите процесс поиска каналов. Когда передачи будут найдены, список отобразится на экране ТВ. Ручной поиск займёт больше времени. Пользователю предстоит ввести частоту, на которой вещает местная вышка. Главный недостаток такого подключения – низкое качество трансляции. Конечно, HDMI превосходит данный вариант по всем параметрам. Преимущественно антенным кабелем подсоединяются к тюнерам старые телевизоры.

Немного о цифровых приставках

Цифровая приставка для ТВ — это прямоугольное или квадратное устройство, к которому подключается антенна. Приставка уже в свою очередь подключается к телевизору с помощью кабеля. Таким образом, приставка (тюнер, декодер) выполняет роль посредника на пути сигнала от антенны к телевизору. Она преобразует цифровой сигнал в обычный, который уже телевизор распознаёт .

ТВ-приставка — небольшое устройство, которое преобразует цифровой сигнал от антенны, чтобы ТВ смог его распознать

Цена у девайса небольшая — можно приобрести качественную модель и за 1000 рублей

При покупке обращайте внимание на характеристики устройства — там должна стоять пометка DVB-T2

Принцип работы тюнеров

Исходя из типов сигнала передачи цифрового телевидения, выделяют три типа ресиверов: кабельный, эфирный, спутниковый.

Вне зависимости от вида, все тюнеры работают по одному принципу:

  1. Прием и усиление цифрового сигнала.
  2. Декодировка и преобразование в аналоговый сигнал через разъемы RCA, SCART, HDMI, тюльпаны.
  3. Воспроизведение мультимедиа с носителей и накопителей типа USB (опционно).
  4. Осуществление записи, остановки и отложенного просмотра (опционно).

Подключать ресивер к телевизору нужно именно для «переделки» цифрового в аналоговый сигнал без потери качества звука, изображения.

Особенности вещания цифрового ТВ

Аналоговое телевидение работает по стандартному протоколу DVB-C. Цифровое вещание передает сигнал тремя способами:

  • Спутниковое телевидение или DVB-S, S2;
  • Кабельное – DVB-C;
  • Эфирное вещание – DVB-

Оборудование для декодирования сигнала выбирается от его типа. Для телевизоров со встроенным ресивером Т2 не требуется вспомогательных устройств.

Каким ТВ не нужна приставка

Современные модели телевизоров оснащены встроенным или внешним тюнером типа Т2. Для таких вариантов дополнительная приставка не требуется. Проверить наличие такого оборудования в вашем телевизоре можно на официальном сайте производителя, например, зайти на сайт Samsung и набрать модель TV в соответствующем разделе.

Можно внимательно изучить паспорт к TV. В нем должна быть указана полная комплектация и тип входящих сигналов телевещания.

Смарт ТВ, работающее через подключение к Интернету, не требует ресиверов. Качество вещания в данном случае зависит от скорости передачи данных по сети и надежности соединения с ней.

Как выбрать ресивер для телевизора

Наверняка вы уже поняли, что ресиверы бывают разными. Причем не только по принципу действия, но и по типу работы, и по мощности. Чтобы не утруждать вас заумными терминами и цифровыми характеристиками, мы приведем вам простую классификацию, которая поможет вам сделать правильный выбор.

Кабельные ресиверы

Кабельные ресиверы являются самыми бюджетными и самыми востребованными. Они отлично подойдут для многоквартирных домов, к которым подсоединен соответствующий кабель. Т.е., работает также, как и проводной интернет. Вы подключаете кабель цифрового ТВ к ресиверу, а само устройство – к телевизору и в розетку.

Спутниковые ресиверы

Это отличный вариант для частных домов, в особенности загородных. Такие ресиверы принимают сигнал, используя спутниковые тарелки и антенны. Как правило, сами ресиверы стоят не на много дороже, но зачастую они требуют усилителя сигнала, т.к. в загородных домах, даже в больших городах, сигнал ловит плохо.

Эфирный ресивер

Это устройства, который массово раздавались бесплатно во времена перехода с аналогового на цифровое ТВ. По сути такие устройства позволяют вам получить доступ к небольшому количеству бесплатных каналов.

Что касается характеристик, на которые стоит обращать внимание при покупке, то особое внимание обратите на следующее:

  1. Мощность сигнала.
  2. Тип подключения к телевизору.
  3. Дополнительные функции и возможности.
  4. Цифровые стандарты.

Что такое ресивер

Ресивер для домашнего телевизора используется для преобразования сигналов. Получая цифровой видеосигнал, он мгновенно, без задержек и помех преобразовывает его в аналоговой, который способны воспринимать обычные телевизоры. Учитывая, что уже в ближайшее время нам обещают трансляцию всех телевизионных каналов только в цифровом формате, наличие подобного преобразователя является очень желательным. Не понадобится эта приставка лишь некоторым категориям пользователей:

  • те, кто принципиально отказался от просмотра телевизора;
  • кто пользуется услугами кабельных операторов;
  • владельцы современных телевизоров со встроенным преобразователем;
  • кому для просмотра всех нужных каналов достаточно интернета.

Сам по себе ресивер имеет компактные размеры, не занимает много места, его легко подключить и настроить. При дальнейшей эксплуатации не требуется вносить какие-либо корректировки. Только в случае подключения дополнительного оборудования.

Для чего еще нужен ресивер? Его можно подключить к двум отдельным телевизорам для одновременной трансляции различных передач. Также можно соединять два отдельных видео на одном экране, создавать одновременную трансляцию нескольких передач с функцией «деление экрана». Наличие жесткого диска позволит хранить и впоследствии просматривать большое количество различной информации в различных форматах. К тому же, запись на жесткий диск или флешку может осуществляться одновременно с нескольких каналов (обычно не более 3, количество каналов регулируется в зависимости от выбранной модели).

Также некоторые преобразователи сигналов могут представлять собой практически полноценный компьютер со встроенным интернет-браузером.

Функциональные особенности ресивера

Сложно представить, что такое ресивер для телевизора, если не разобраться, как он работает и в чем основные функциональные особенности устройства. В первую очередь стоит понимать сам принцип приема и передачи информации аналоговыми и цифровыми устройствами.

Цифровой ресивер для телевизора

Цифровые каналы все входящие сигналы принимают в одном пакете, после чего передают на приемное устройство, где и происходит обработка и расшифровка. Это позволяет получать всю информацию в первоклассном качестве, независимо от мощности и возможностей антенны. Превосходный результат обеспечен даже при наличии самой обычной комнатной антенны, а в некоторых случаях и вовсе без нее. Использование ресивера обеспечивает следующие преимущества:

  • четкий, мощный и ровный звук;
  • высокое качество изображения;
  • отсутствие помех, наводок, шума;
  • отсутствие абонплаты, как при использовании кабельного телевидения.

Дополнительные возможности

Любая ТВ-приставка позволяет подключать большое число программ, настраивать и сортировать их по своему усмотрению. Многие пользователи этого устройства отмечают легкость и простоту эксплуатации приемника. К тому же, в зависимости от выбранной модели, можно получить и другие преимущества использования ресивера:

  1. Запись видео. Если начался любимый сериал, а в это время приходится идти к врачу, надо забрать ребенка из садика или срочно отвезти тещу на дачу — необходимо лишь выбрать время начала записи и можно спокойно отправляться по своим делам, а вернувшись, насладиться желаемым видео;

  2. Задержка эфира. Пригодится тем, кто вынужден регулярно пропускать эфиры из-за разницы в часовых поясах, когда передачи транслируются из США, Китая, Австралии. Удобна эта функция и в случае, когда любимая передача идет в рабочее время. Для активации задержки эфира следует лишь указать, с какой разницей во времени будут воспроизводиться выбранные каналы;
  3. Встроенный жесткий диск. В этом случае цифровой ресивер для вашего телевизора становится полноценным медиацентром, к которому можно подключить дополнительные устройства;
  4. Детский контроль. Позволяет заблокировать просмотр некоторых передач, а также ограничить время их просмотра.

Каковы преимущества HDMI ARC?

HDMI ARC позволяет аудиосигналам проходить как «восходящий», так и «нисходящий». Это означает, что один кабель HDMI ARC может передавать аудиосигналы между устройствами, обеспечивая удобство и качество.

Audio Return Channel, или ARC, помогает поддерживать работоспособность CEC. Для обычных пользователей HDMI ARC помогает гарантировать, что все наиболее распространенные аудиофункции поддерживаются с одного пульта дистанционного управления, независимо от типа устройства. Пока они подключены через кабели HDMI ARC, ваш пульт должен иметь возможность управлять множеством этих функций, включая громкость и мощность.

В некоторых случаях кабели HDMI ARC также автоматически обнаруживают подключение к внешним динамикам, таким как звуковая панель, и ретранслируют аудиосигналы на них, а не на встроенные динамики вашего телевизора. Это упрощает управление звуком и помогает даже тем, кто не разбирается в технике, добиться качественного звука одним нажатием кнопки.

Производители HDMI также должны продолжать поддерживать обратную совместимость новых технологий. Это означает, что по мере появления возможностей расширенного ARC, также известного как eARC, эти кабели будут по-прежнему работать с более ранними устройствами, поддерживающими HDMI 2.1. (Если вам интересно, eARC обеспечит полный 3D-звук, как Dolby Atmos и DTS: X.)

Тем, кто ищет высококачественную систему домашнего кинотеатра, настоятельно рекомендуется использовать HDMI ARC. Планируете ли вы интегрировать свои устройства в полноценную систему, просто ищете самый дешевый способ улучшить звук или со временем создать домашний кинотеатр, технология HDMI, вероятно, останется в авангарде мира аудио и видео.

Настройка каналов Триколора

Если в комплекте есть смарт-карта, нужно установить её в приёмник. Только после подсоединения ресивера Триколора к телевизору можно включить его. При первичном включении ресивера Триколор ТВ на экране появится мастер настройки, где нужно выбрать язык, регион и оператора.

После этого появится окно, где будет отображаться состояние, сила и качества сигнала. Впоследствии можно будет посмотреть эти настройки, нажав на пульте приёмного устройства красную кнопку (f1) 2 раза (в зависимости от модели может быть разной).

Поворачивая антенну, нужно добиться максимальных значений параметров качества и силы (хотя бы более 70%).

После удовлетворительных результатов полученного сигнала крепёжные элементы нужно затянуть до надёжной фиксации тарелки.

Для возможности просмотра каналов нужно зарегистрироваться в качестве нового абонента. Эта процедура будет описана дальше. Но перед регистрацией должен быть доступен инфоканал Триколор ТВ, который является первым в списке каналов.

После завершения регистрации нужно выбрать в меню приставки «Поиск каналов». И дальше следовать подсказкам.

Многие современные марки телевизоров, например, Самсунг, Сони, LG, оснащаются встроенными тюнерами, которые освобождают пользователя от приобретения приставки. Достаточно вставить смарт-карту оператора спутниковой связи в САМ-модуль. САМ-модуль декодирует видеопоток и согласует его с телевизором.

В общем виде подключение будет выглядеть так:

  • Смарт-карта вставляется в САМ-модуль (слот CI);
  • Включается телевизор.

Теперь рассмотрим на примерах нескольких марок телевизоров.

  • В настройках ТВ выбирается тип антенны – спутниковая;
  • Выбирается спутник компании (в документации к антенне имеются эти данные);
  • Выставляются настройки: конвертер – одиночный, питание LNB – 10750, частота транспондера – обычно 12226 Мгц, но может быть и другая;
  • В настройке каналов включить автоматический поиск;
  • После удачного поиска каналов, в «Настройках звука цифрового ТВ» ставится параметр MPEG;
  • В настройках CI(САМ) нужно выбрать «Сброс до заводских настроек»;
  • Выключить телевизор;
  • Включить и оставить в рабочем состоянии до появления каналов (до 8 часов). Должна выполниться за это время активация услуг Триколора (об этом описано дальше).

  • Перед настройкой нужно выполнить сброс до заводских настроек. Заходим последовательно в «Поддержку», «Самодиагностику», «Сброс». Ввести 0000;
  • Теперь вставляется смарт-карта и выполняются такие же настройки, как и в ТВ LG. То есть, спутник, LNB, частота транспондера – те же;
  • Если нет нужного спутника, нужно выбрать User sat 1. Таким образом создадим его вручную. В настройках LNB выставляется частота 10750;
  • После этого нужно закрыть это меню, чтобы поле транспондера стало активным. Создаём новый транспондер. Вводим некоторую частоту (например, 12418) и скорость передачи 27500, а также полярность (горизонтальная, левая);
  • Нажать «Поиск». Появляется уровень сигнала, и будут найдены каналы;
  • Снова зайти в транспондер, но «Поиск сети» сделать включённым и нажать «Поиск», тогда будет выполнен поиск по всем частотам транспондера. И найдены все каналы.

Правда, закодированные каналы, на которые нет подписки, просмотреть будет нельзя.

Проблемы с настройкой и их решение

Если после подключения и настройки все равно остаются проблемы, обратите внимание на приведенную ниже таблицу, возможно, там вы найдете нужный вариант решения. Вячеслав

Вячеслав

Несколько лет работал в салонах сотовой связи двух крупных операторов. Хорошо разбираюсь в тарифах и вижу все подводные камни. Люблю гаджеты, особенно на Android.

Задать вопрос

Проблемы и решения

Несмотря ни на что, каналы не находятся

Причин может быть множество, отсекайте одну за другой: проверьте правильность подключения (см. выше); проверьте целостность всех кабелей; проверьте целостность кабеля антенны; подвигайте или поверните саму антенну. Также не исключено, что приставка неисправна. Верните её в магазин по гарантии, где её смогут проверить. Если с ней всё в порядке, продолжайте искать проблему в другом. Если до этого для приема аналогового сигнала вы пользовались простой комнатной антенной, то для перехода на «цифру» её может оказаться недостаточно. В любом случае, это определяется только опытным путем.

Ловит только 10 каналов из 20 возможных

Дело в качестве принимаемого сигнала. Первые 10 каналов («1», «Россия» и т.д.) ловятся чаще проще, чем остальные («РЕН-ТВ», «СТС» и прочие). Можно либо поменять направление антенны, либо включить в меню ресивера функцию усиления принимаемого сигнала (в пункте «Меню» – «Поиск»). Также некоторые модели ресивера требуют регистрации на сайте, чтобы работать в полную мощность. Подробная информация должна быть представлена либо на обратной стороне устройства, либо на коробке и в инструкции к продукту.

Телевизор периодически сам собой выключается

На некоторых моделях телевизора стоят ограничения по времени на использование устройства в спящем режиме, то есть без какого-либо нажатия на пульт. Считается в этом случае, что зритель просто уснул перед экраном или ушел куда-то, и устройство переводится в режим ожидания. Если нажать на пульте кнопку включения, то всё заработает как обычно. Очень часто эта функция встроенная, и её нельзя просто отключить, только перевести время таймера на максимум. Чтобы этого избежать, можно периодически использовать пульт от телевизора для регулировки уровня звука.

Один из каналов плохо, нестабильно показывает

Периодически качество принимаемых сигналов ухудшается.

В некоторых случаях на это могут повлиять неблагоприятные погодные условия, работающая рядом мощная техника или прочие помехи. Решить этот вопрос можно перемещением принимающей антенны или установкой на нее усилителя.

Картинка зависает или канал тормозит

Дело в неисправности какого-либо пункта в ретрансляторе. Проверьте плотность входа всех проводов и кабелей, а также нет ли на самом ретрансляторе внешних повреждений, не попадала ли в него влага.

Пропали каналы

Если внезапно пропали все каналы, нужно в первую очередь проверить все ли кабели на месте и перезагрузить систему. Если это не помогло, и вы уверены, что никто не мог сбить настройки каналов вручную (например, это может быть случайная шалость ребенка), то ресивер нужно отнести на гарантийную (если она еще действует) проверку или поменять.

Настроить цифровое телевидение через приставку не составит особого труда, и благодаря всем перечисленным выше возможным проблемам и их решениям, вы сможете сделать это самостоятельно и справиться с любой неожиданно возникшей сложностью.

4.5 / 5 ( 24 голоса )

Что входит в комплект Триколор

В стандартный пакет для подключения входят спутниковая антенна, ресивер, карта доступа, кабель и соединения

При покупке оборудования важно обращать внимание на технические характеристики и модель, чтобы понимать, какое именно оборудование подойдет для вашего телевизора или ноутбука

Спутниковая антенна – тарелка, необходимая для приема и передачи радиосигналов между станциями и спутником, является одним из основных компонентов комплекта оборудования для подключения Триколор ТВ. Различаются они по диаметру и подбираются в зависимости от месторасположения абонента – для Центральных районов подойдет диаметр около 50 — 60 см, для отдаленных – от 60 и до 100 см. Во всех регионах очень популярна модель SUPRAL, которая обеспечивает пользователям высокое качество сигнала.

Ресивер цифрового телевидения – устройство, принимающее сигнал, декодирующее его и преобразующее в цифровой сигнал для вывода через разъем HDMI, и передающее его далее на телевизор.

При выборе важно обращать внимание, чтобы выбранная модель содержала:

  • комфортное меню настроек;
  • необходимое количество разъемов, чтобы была возможность подсоединять кабеля от интернета, телевизора, аудиосистемы, антенны, флешки;
  • поддержку стандартного вещания;
  • пульт управления.

Кроме основных составляющих, в комплект оборудования входит карта доступа для декодирования сигналов, которая дает возможность смотреть любимые телеканалы.

Кабеля для подключения спутниковой антенны и соединения приемника с телевизором лучше подобрать отдельно, в зависимости от расстояния расположения антенны.

Подключение цифровой приставки к новому телевизору по шагам

Как следует подключать приставку цифрового телевидения к новому оборудованию. Интерфейс подключения приставки выбирается на стадии ее покупки.

Сначала следует изучить гнезда на телевизоре:

  • аналоговый – Тюльпан, SCART, D-SUB;
  • цифровой – HDMI, DVI.

Тип разъема зависит от модели телеприемника и его возраста. Чтобы сделать правильный выбор ресивера, надо определить, что именно подойдет для данного телевизора, его следует подключать, аналоговым кабелем Scart или цифровым HDMI DVI.

На приемниках класса FULL HD имеются оба вида гнезд. Но подавать на них следует цифровой канал. В противном случае прием сигнала будет плохим, из-за двойного преобразования, сильно пострадает качество изображения.

Дальнейшее подключение идет по стандартной схеме.

  1. Проверить, чтобы все оборудование было выключено из сети.
  2. Проверить наличие необходимых кабелей. В комплекте к ресиверу может какой-то отсутствовать и его следует приобрести отдельно.
  3. Освободить оборудование и кабеля от упаковки и защитных пленок.
  4. Установить приставку на ее постоянное место.
  5. Вставить штекеры в гнезда.
  6. Подключить к приставке питание.
  7. Подключить антенну ко второму гнезду.
  8. Вставить в пульт элементы питания. Включить телевизор.

Разъемы кабеля перепутать невозможно, они имеют различную форму. У Тюльпана цвет корпуса совпадает с кольцами на гнездах.
Если в автоматическом режиме в списке может появиться мало каналов или устройство не найдет вообще ничего.

Следует удалить весь список и перейти на ручной режим. Для этого в открывшемся окошке указать частоты, на которых работает местный провайдер.

Необходимая информация есть на официальном сайте поставщика телевизионных услуг и ее сообщают потребителям по телефону. Для цифрового ТВ надо проводить 2 ручных поиска, на разных частотах.

Питание подключается напрямую в розетку при наличии сетевого адаптера. При его отсутствии подсоединяется выносной блок к гнезду риверса.

Антенна подключается одна из имеющихся:

  • к спутниковой тарелке;
  • антенне, улавливающей дециметровые частоты;
  • кабельное ТВ.

Они имеют одинаковый кабель под разъем Ant-in.
После решения вопроса, как подключить цифровое телевидение и настройки приставки, появляется возможность смотреть 20 каналов и больше, бесплатного цифрового телевидения.

Увеличить количество программ можно за счет платного пакета. Потребитель телеуслуг покупает карточку с подходящим ему набором каналов. Она вставляется в адаптер. Работает по принципу мобильного телефона, необходимо ежемесячно оплачивать услуги провайдера.
Можно через роутер подключить к телевизору смарт приставку IP TV и получить интерактивное телевидение с функциями компьютера.

Это не просто ресивер для изменения сигнала, а устройство с большим количеством программ, соединенное с интернетом. В помощью IP TV можно просматривать контент и делать покупки в интернете, смотреть видео с Ютуба, сохранять информацию в облаке.

Виды подключений приставки к ТВ

Подсоединить к ТВ цифровую приставку также просто, как и подключить спутниковый ресивер. Существует несколько способов подключения. Они отличаются используемым интерфейсом. Самые распространенные варианты:

  • «Тюльпаны»;
  • HDMI;
  • Кабель антенны.

Как подключать цифровую приставку к телевизору пользователю? Чтобы ответить на этот непростой вопрос, следует внимательно изучить все возможные способы.

RCA разъем – «тюльпаны»

Самый простой способ, который в большей степени подходит владельцам старых телевизоров. Новые модели не оснащаются таким интерфейсом. Разумеется, что если диагональ телевизора небольшая, то особой потери качества не будет заметно, но все-таки HDMI выдает картинку с большим разрешением – Full HD.

Чтобы подключить «тюльпан» RCA, соедините кабелем разъемы приборов. Кабель желтого цвета обеспечивает передачу видео, а белый и красный – звука. После этого необходимо подсоединить антенну к ресиверу. Для этого используйте разъем RF IN.

Как уже было отмечено ранее, далеко не все модели телевизоров оснащены «тюльпанами». Как очень старые модели, так и современные. Для последних используется HDMI, а для совсем устаревших моделей используйте вход SCART, его в народе называют «гребенка». Обычно в таких телевизорах он присутствует. Как подключать цифровое ТВ в этом случае? Для начала купите специальный переходник с RCA на SCART (на фото выше).

HDMI

Как было отмечено ранее, именно этот интерфейс способен передавать максимально чистый звук и изображение наивысшего качества. Например, разрешение картинки может достигать отметки в 1080 пикселей, а аудио сигнал транслируется на частоте – 192 кГц. Эти показатели эквивалентны наивысшим стандартам передачи медиконтента.

Если вы используете современный телевизор и ресивер, то схема подключения цифровой приставки по HDMI – оптимальное решение. Этот совет актуален и при подсоединении спутникового приемника. В результате, вы сможете просматривать любимые каналы в наилучшем качестве.

Кабель антенны

Такой метод подключения актуален в тех случаях, когда используется бюджетный приемник, который не оснащен другими интерфейсами. Антенну к приставке подсоединяем, вставляя кабель в порт RF IN, а кабель из RF OUT подключаем к ТВ. Прежде чем подключить ресивер, приобретите антенный шнур. После этого нужно запустить на ТВ поиск каналов, и на определенной частоте вы увидите изображение с приставки.

Рассматриваемый метод не способен обеспечить передачу изображения высокого качества, особенно если проводить параллели с интерфейсом HDMI. Однако зачастую этот вариант используется для подсоединения старых моделей телевизоров, поэтому разница будет не существенной.

К какой антенне подключать приставку? Это не имеет особого значения, можно использовать как наружное, так и комнатное устройство. О правилах выбора антенны сказано достаточно, возвращаться к данной теме не будем.

SCART

Этим интерфейсом преимущественно оснащены компактные тюнеры. По техническим характеристикам разъём ничем не уступает «тюльпанам». Настроить подключение можно с помощью кабеля RCA при условии наличия переходника на SCART. На телевизорах порт встречается редко, преимущественно им оборудованы старые модели.

Подключение ресивера к ТВ

Здесь всё зависит от штатных интерфейсов как на телевизоре, так и на самом ресивере. В фирменных магазинах провайдера можно найти приставки с разным набором портов

При покупке необходимо обязательно заострить на этом моменте особое внимание, чтобы не покупать адаптеры

HDMI

Это современный формат подключения. Хороший кабель с толковой оплёткой исключает какие-либо потери или преобразование сигнала. Контент на выходе получается с такой же развёрткой и битностью звука, каким уходит от провайдера. К тому же «Триколор» начинает потихоньку отказываться от устаревших кодеков МР2 и МР4, а их место занимает видео в высоком разрешении.

Для подключения достаточно вставить разъёмы на ресивере и телевизоре. Последний может комплектоваться несколькими выходами.Чаще всего они пронумерованы. После подключения необходимо выставить соответствующий источник сигнала в меню ТВ: порт HDMI 1, 2, 3 и т.д.

HDMI — оптимальный формат подключения ресивера к современному телевизору

Коаксиальный RF

Такими интерфейсами оснащалась техника 10-летней давности. Вещание организовано в аналоговом формате, поэтому качество картинки на выходе не самое лучшее. Максимум на что можно рассчитывать – это развертка в 360р. Подключаем кабель к телевизору и ресиверу. Выход маркируется как Cable/ANT. В меню ТВ выбираем источником сигнала RF-интерфейс.

Компонентное видео (RCA)

В народе RCA-интерфейс называют «тюльпанами». Среди прочих аналоговых форматов подключения компонентное считается самым эффективным. Максимальная развёртка составляет 1080р, чего более чем достаточно для большинства классических моделей ТВ.

Интерфейс разветвляется на три разноцветные жилы. Каждую нужно подключить к соответствующему выходу на телевизоре и ресивере. Набор портов на оборудование обозначается как ComponentVideo. Иногда вместо цветовой идёт буквенная маркировка: Pr, Pb и Y. В меню ТВ источником сигнала ставим RCA-порт.

Для старых телевизоров без HDMI лучше выбрать RCA

Композитное видео

Это универсальный аналоговый интерфейс, который можно увидеть практически на каждом телевизоре. По качеству изображения он немногим уступает «тюльпанам», но превосходит RF-видео. Максимальная развёртка изображения – 480р.

Для подключения используется порт Video– композитный миниджек, чем-то схожий с интерфейсом аудио: вставляем разъём до упора на ТВ и ресивере. В меню выставляем источник сигнала – AV.

S-Video

Интерфейс часто можно увидеть на игровых приставках и DVD-проигрывателях. Современные ресиверы и фирменная техника от «Триколор», в том числе, такими портами уже не оснащаются. S-Video предлагает картинку в высоком качестве, но для подключения оборудования понадобится дополнительный кабель.

Дело в том, что интерфейс передаёт только видеосигнал. То есть для организации звука необходимо подключить колонки или наушники (3,5 мм миниджек), что не очень удобно. Выбираем в меню источником сигнала S-Video.

Вот так выглядит порт S-Video

SCART

Это устаревший тип интерфейса, который почти не используется, а современные ресиверы ими не комплектуются. Порт передаёт как звук, так и картинку, причём в достойном качестве. Для подключения достаточно вставить разъём в соответствующие пазы. Последние имеют специфическую структуру, поэтому неправильная стыковка исключена. При подключении SCART телевизор сам определяет источник сигнала, поэтому настраивать что-то в меню, как правило, нет необходимости.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
