Как нарезать резьбу на водопроводной трубе

Основы ремонта водопровода

Не многие задумывались над тем, как подключается ввод водопровода в частный дом.

Состоит он из:

труб,
вентилей,
клапанов,
кранов и других компонентов.

Собирается все это в единую систему посредством резьбовых соединений.

Для того, чтобы процесс замены старой детали на новую не занимал много времени, и существует резьба.

Иногда приходится сталкиваться с такими случаями, когда самому доводится менять изношенный элемент (например, трубу), а на ней нет пазов.

Как поступить в этом случае?

Выход из создавшегося положения очень простой – своими руками нарезать резьбу. Идеальный вариант – это, когда у вас есть возможность воспользоваться токарным станком.

Но такое оборудование есть далеко не у каждого домашнего мастера.

Оно стоит дорого, и для того, чтобы им пользоваться, нужно иметь определенный опыт и навыки.

Если вам нужно оснастить трубу резьбой, например, для подключения мембранного бака для водоснабжения (написано здесь), можно задействовать один из двух видов приспособлений, предназначенных для нарезания пазов:

резьбонарезная лерка,
трубный вороток.

С помощью этого инструмента нарезают резьбу в водопроводных и канализационных трубах (зачем нужен гидрозатвор прочитайте здесь), которые применяются в инженерных сетях многоэтажных домов и частных постройках.

Обратите внимание! Если у вас нет никакого опыта в этом деле, то работать с леркой вам будет очень сложно. Так как даже минимальный перекос инструмента неизменно приведет к образованию дефекта

В этом случае, лучше всего использовать вороток, процесс нарезки с его помощью упрощается наличием в конструкции такой важной детали, как — направляющая. Чтобы не испортить водопроводную трубу, для приобретения определенного навыка, потренируйтесь на не нужном куске пустотелого предмета

Чтобы не испортить водопроводную трубу, для приобретения определенного навыка, потренируйтесь на не нужном куске пустотелого предмета.

Теперь давайте попытаемся освежить в своей памяти, что собой представляет процесс нарезания резьбы:

при нанесении пазов на трубы, образовывается винтовая поверхность на внешней стороне пустотелого предмета;
винтообразная плоскость играет роль соединительного элемента, который размеренно вращается кругом оси сгонки;
шаг резьбы соответствует одному полному витку.

Для того, чтобы место сопряжения водопроводных труб было водонепроницаемым, прочным, и узел мог выдерживать высокий напор в системе, необходимо нарезать резьбу таким образом, чтобы шаг в точности совпадал с шагом стыковочных деталей.

Как нарезать резьбу на трубе своими руками: делаем резьбу

Очень часто во время установки магистралей трубопровода или же в процессе его ремонта необходимо старые трубы менять на новые. Для этого должна производиться нарезка на новых трубах подходящей резьбы.

У опытного мастера вряд ли будут со всем этим проблемы, ведь за годы работы он «набил себе руку» и может сделать все практически без усилий. Тем более, у профессионалов есть все необходимые для этого инструменты.

Что, если это нужно обычному человеку, который не знает, как сделать резьбу на трубе? Услуги сантехника часто имеют чрезмерно высокую стоимость.

Резьба необходима везде

Итак, для начала нужно запомнить, что на трубах всегда нарезается трубная резьба. Кроме этого, не стоит долго думать насчет размеров, ведь во всех квартирах трубы стандартные, и их размеры могут быть равны 1″, 1 1/4″, 3/4″ или 1/2″. Поэтому, для нарезки резьбы своими руками нужно обзавестись плашкой или трубным клуппом.

Как нарезать резьбу на трубе при помощи плашки

Сначала речь будет идти о плашке. Иногда можно услышать, как этот инструмент называют «леркой», хотя последний термин пришел еще со времен СССР. Это достаточно обычный инструмент, который можно приобрести в любом магазине с металлорежущим инструментом.

Но перед тем как идти и покупать себе плашку, стоит узнать размер труб, на которых будет нарезаться резьба. В основном это полдюйма, три четверти или дюйм. Когда размер известен, приобретается обычная плашка с трубной цилиндрической резьбой. На таких инструментах в маркировке имеется буква G, то есть плашка на полдюйма будет иметь маркировку G1/2″. С использованием таких инструментов резьба на трубах будет выполнена правильно.

Поскольку держа в руках плашку, резьбу не накрутить, нужно обзавестись плашкодержателем. Его стоимость может быть равной стоимости плашки, а может даже превышать ее. Если работа будет производиться всего один раз, тогда можно приобрести китайский плашкодержатель, цена которого ниже стоимости отечественного. Если же хочется купить качественный инструмент, тогда лучше заплатить больше денег, но стать владельцем отечественного держателя. Причиной низкой надежности китайской плашки является сырьевой материал силумин.

Плашка для нарезки резьбы

Как нарезать резьбу на трубе плашкой – достаточно сложный процесс. По крайней мере, для тех, кто никогда еще такого не делал. Все дело в том, что у плашки отсутствует направляющий, поэтому сразу же ровно нарезать резьбу очень сложно, и ее постоянно «закашивает», чего допускать нельзя. Именно поэтому, если нет опыта нарезания резьбы, то лучше запастись специальным инструментом под названием клупп.

Резьба на трубе при помощи клуппа

Теперь о том, как нарезать резьбу на трубе клуппом.

Этот инструмент является очень удобным. Причем правильно все сделать сможет даже тот человек, который никогда в жизни ничего подобного не делал.

Все очень легко, и причиной легкости является специальная направляющая, которой обладает инструмент. В эту направляющую вставляется труба, после чего человеку остается только крутить клупп, и резьба будет нарезаться самостоятельно почти без усилий.

Чтобы облегчить процесс, можно приобрести специальную трещотку, которая позволит не снимая инструмент, крутить клупп, даже если для этого будет мало пространства.

Если необходимо нарезать резьбу на трубе большого диаметра, то есть от одного дюйма, то лучше обзавестись специальным удлинителем для трещотки. Это сделает рычаг большим, а значит, усилия для нарезки будут меньшими. Кроме всего прочего, когда осуществляется нарезка резьбы на трубах вручную, нужно поливать трубу специальной жидкостью для нарезания резьбы или обыкновенным машинным маслом.

Такой шаг облегчит процесс. Причем этим приемом можно пользоваться при нарезке резьбы в любом материале и любым инструментом, будь то метчик, плашка или клупп. Как видно, нарезка резьбы клуппом существенно облегчает процесс создания резьбы, но в свою очередь, это ведет к повышению расходов.

Электрические машины облегчают труд

Существуют и специальные электрические клуппы, где нарезать резьбу на трубе не требует никаких дополнительных усилий.

Принцип действия такого инструмента полностью совпадает с принципом ручного клуппа, но вместо усилий, прикладываемых человеком, здесь работает электрический двигатель. Таким образом, нарезка резьбы вообще не составит для человека труда, поскольку все, что нужно будет ему сделать, это установить устройство на трубу, предварительно смазав его маслом, и включить электроклупп.

phoenix-master.com

Видео описание

В этом видео показано, как сделать дюймовую нарезку плашкой и клуппом:

Коническая (R) – обозначается как BSPT и тоже имеет британские корни. Она имеет аналогичный с цилиндрической резьбой шаг и угол профиля. Ее используют для нарезки насечек на детали с конусовидной формой. В некоторых случаях допускается соединение между собой деталей с R и G насечкой. За счет создания дополнительного напряжения на витках в процессе соединения, коническая насечка дает дополнительную надежность стыковочных узлов.
Круглая (Кр) – это очень редкий вид соединения труб, который используется в местах, где нужно часто собирать и разбирать стык. Даже после частого демонтажа такое крепление не теряет свою форму, надежность и герметичность. Недостаток такой резьбы в том, что ее нельзя соединить с другими видами насечек. Круглая разновидность имеет профиль в виде дуги окружности с углом в 30°.

Существует американский стандарт для конических и цилиндрических деталей, который маркируется как NPSM или NPTF. Он имеет угол не 55°, а 60° аналогично с метрической. Такая резьба имеет свой размер витка и высоту профиля, но почти нигде не встречается, так как на рынке она вытесняется британским стандартом.

Общие положения

Начнём, пожалуй, с функции, выполняемой клуппом – нарезки резьбы. Вы справедливо можете возразить, что появление в обиходе пластиковых труб сделали применение резьбовых соединений невостребованными. Так, полиэтиленовые изделия соединяются специальными фитингами для канализационных труб, а полипропиленовые — просто свариваются.

Но всё не так просто, когда речь идёт о надёжности. Чтобы лучше понять, о чём идёт речь, взглянем на недостатки полиэтилена и полипропилена:

Минусы использования пластиковых труб

Ограничение температурных режимов. Для полипропилена предел – 95 о С, а для полиэтилена – 40 о С. В наши суровые зимы бывают такие ситуации, когда котельной приходится подавать воду, превышающую технические нормы, что, несомненно, приведёт к аварии. Так что для отопительной системы такой вариант труб использовать весьма рискованно.
Слабая стойкость к механическим воздействиям. Это сразу исключает возможность прокладки водопровода из пластика под проезжей частью, так как он со временем попросту окажется раздавлен. Да и в открытых для контакта местах тоже придётся осторожничать, помня об уязвимости данного материала.

Читать также: Мотоблоки для вспашки огорода

А вот металлу не страшны ни высокие температуры, ни чрезмерные механические нагрузки. Но и с ним в вопросе соединения не всё так просто:

Типы соединений стальных труб

Ручной тип.

Данное изделие это отличный вариант для домашнего использования. Кроме того ручной инструмент такого типа позволяет создавать резьбу на трубах даже в труднодоступных местах.

Разновидность соединения	Преимущества	Недостатки
Сварка	Полная герметичность	Нарушение цинкового слоя, в результате чего трубопровод становится уязвим перед коррозийными процессами
Резьба	Возможность демонтажа	Необходимость использования дополнительных уплотнителей для достижения оптимальной герметизации

Использовать паклю для устранения возможной течи не так опасно, как испортить покрытие, защищающее от возникновения ржавчины. К тому же не каждый умеет своими руками пользоваться сварочным аппаратом. Также важную роль играет возможность технического обслуживания, которая с цельной магистралью весьма проблематична. Так что с явным отрывом побеждает резьбовое соединение.

Рез электрическим клуппом

Кроме ручного инструмента получил широкое распространение и электрический. Преимуществом подобного варианта исполнения можно назвать высокую производительность. Работа при его применении имеет следующие особенности:

Обрабатываемая часть тщательно подготавливается.
Обеспечивается надежное крепление заготовки.
Механизм крепится в начальной точке.
Проверяется свободность хода направляющих и направление вращения режущей части.
Первые витки нарезаются в толчковом режиме.

На инструменте можно установить основные параметры, к примеру, длину реза. Особенности применения зависят от его функциональности и других эксплуатационных характеристик.

Резьбонарезной набор для труб и правила его пользования

Существенно упростить задачу по нарезанию резьбы можно приобретя специальный набор для труб. Он идеально подходит для применения в домашних условиях. Примером можно назвать клупп – немного измененная плашка, которая применяется вместе с трещоткой и направляющей. В набор могут включаться различные приспособления:

Монолитные представлены корпусом цилиндрической формы с внутренним отверстием. Для работы также в комплект включают специальный плашкодержатель.
Раздвижные состоят из резцов, расстояние между которыми можно регулировать при необходимости. Применяется для нарезания резьбовой поверхности в несколько проходов, за счет чего повышается качество.

Лерка выбирается в зависимости от диаметра трубы и направления резьбы. Процесс нарезания характеризуется следующими особенностями:

Специальный инструмент, называемый клуппом, устанавливается в трещотку.
На режущую часть также наносится масло, которое упрощает ход рабочей части.
На край обрабатываемой трубы устанавливается направляющая.
Трещотка вращается вокруг оси, за счет чего происходит образование резьбы.
Во время механической обработки масло время от времени добавляется.

Резьбонарезной набор для труб

Стоит учитывать тот момент, что приспособление после длительной эксплуатации может затупится. Именно поэтому нужно следить за состоянием режущей кромки.

Технология нарезания резьбы на водопроводные трубы

Для укладки или замены трубопровода требуется организовать его подключение к стояку, источнику водоснабжения. А чтобы это сделать, предварительно необходимо выполнить резьбовое соединение. Резьба обычно имеется на конце фитинга устанавливаемого водопровода, однако ее может не быть на вводной трубе. В этом случае следует выполнить нарезку резьбы самостоятельно.

Для этого потребуются следующие инструменты: клупп, в комплекте с которым идут резьбовые плашки (требуется подобрать их соответствующий трубопроводу диаметр). А также метчик (используется для работы на внутренней поверхности), тиски или газовый ключ (для фиксирования труб), масло для смазки. Еще потребуется шлифовальная машинка для металла, оборудованная обрезным диском.

Нарезка внешней резьбы на водопроводной трубе

Посредством шлифовального оборудования укорачивается тот конец водопроводной трубы, на котором присутствует деформация, коррозия или ненужная резьба. Последнюю строго не рекомендуется восстанавливать. Это очень трудоемкая и неблагодарная работа. Даже если что-то и выйдет из вашей затеи, оптимальный уровень герметизации водопровода обеспечен не будет, что приведет к возникновению протечек в процессе эксплуатации системы;
Делается разметка. Затем водопроводная труба фиксируется в тисках или зажимается посредством газового ключа. Данная мера обеспечивает удобство и точность дальнейшей работы. Далее приступаем к выполнению перпендикулярного среза, нужного для фиксации переходников и комфорта при нарезании;
Толщина края трубопровода уменьшается посредством удаления фаски. Данная мера нужна для качественной накрутки плашек. Чтобы они хорошо скользили по трубопроводу, на рабочую зону наносится машинное или иное смазочное масло. В крайнем случае, масло можно заменить обычным салом;
Держатель плашек по часовой стрелке переводится в необходимое для работы направление. Постепенно, делая несколько витков и крутя клупп в обратном направлении, удаляя образовавшиеся опилки, нарезаем резьбу (желательно, не более 1 см). Если работа дается вам трудно, приходиться прикладывать много усилий, можно облегчить процесс, зафиксировав на ручке держателя плашки дополнительную ручку. Таким образом увеличится рычажная сила;
Рабочая область очищается от смазочного масла, затем убирается оставшаяся металлическая стружка.

Нарезка внутренней резьбы на водопроводной трубе

Предварительно определяем диаметр отверстия. Нужны самые точные цифры. Исходя из этого показателя выбирается нужный размер метчика. Длина резьбы должна быть несколькими мм меньше глубины отверстия;
При помощи сверла, держать которое необходимо в строго вертикальном положении относительно рабочей поверхности, выполняется отверстие. Помните, что метчик должен держаться прямо. При уклоне велика вероятность его деформации;
В выполненное отверстие вставляем в вороток метчик

Затем осторожно нарезается резьба.

Дополнение: Существует два типа метчиков: для черновой работы и для чистовой работы. В самом начале применяется первый тип метчика, по завершении работы – второй тип. Оборудование, перед эксплуатацией, смазывается машинным маслом.

Как нарезать наружную резьбу. Нарезка резьбы на трубах и фитингах. Плашка. Клупп

Как нарезать наружную резьбу. Нарезка резьбы на трубах и фитингах. Плашка. Клупп. 4.46/5 (89.23%) проало 13

Нарезается наружная резьба с помощью круглых или раздвижных плашек, а также винтовальных досок. Нарезка резьбы может производится как на станках, так и вручную.

Нарезание резьбы круглыми плашками (лерками).

Круглые плашки (лерки) представляют собой диск с нарезанным отверстием. Для отвода стружки и образования перьев с режущими кромками (рис. 1) в плашке делается несколько стружечных отверстий. Плашки (лерки) вставляются в леркодержатель и зажимаются винтами (рис. 2).

Рис. 1. Плашка круглая разрезная (лерка).

Рис. 2. Леркодержатель:

1 — рамка; 2 — ручка; 3 — зажимной винт.

Диаметр нарезаемого стержня берется несколько меньше наружного диаметра резьбы и запиливается конусообразно для захода лерки. Выбор стержней для нарезания метрической или дюймовой резьбы приводится в табл. 1:

Таблица 1. Диаметр стержней для болтов под резьбу.

Метрическая резьба	Дюймовая резьба
Наружный диаметр в мм	Диаметр стержня в мм	Наружный диаметр в дюймах	Диаметр стержня в мм
5	4,89	1/4	6,19
6	5,86	5/6	7,7
8	7,83	3/8	9,3
10	9,8	7/16	10,8
12	11,7	1/2	12,4
14	13,7	5/8	15,6
16	15,7	3/4	18,7
20	19,6	7/8	21,8
22	21,6	1	25
24	23,6	1 1/4	31,3
27	26,6	1 1/2	37,6
30	29,5	1 3/4	43,8
36	35,4	2	50

Раздвижные плашки (рис. 3, а) состоят из двух призматических половинок с нарезанным отверстием. В средней части отверстия плашки делают канавку, которая образует режущие кромки.

Рис. 3. Плашки раздвижные и сухарь:

а — плашка; б — сухарь.

Клупп для нарезки резьбы.

Для крепления плашек применяется клупп с прямоугольной или косой рамкой (рис. 4). Призматические выступы клуппа входят в пазы плашек, а с боку плашки прижимаются болтами.

Рис. 4. Клупп (косой)

1 — рамка; 2 — ручка; 3 — зажимной винт.

Чтобы избежать непосредственного нажима болта на плашки, между плашками и болтом устанавливается так называемый сухарь (см. рис. 3, б), имеющий форму плашки.

Технология нарезания резьбы плашкой.

Нарезание призматическими плашками несколько отличается от нарезания лерками. При нарезании плашками стержни не запиливаются на конус, а раздвигаются плашки.

Затем зажимаются на стержне, конец которого должен совпадать с верхней плоскостью плашек. Поворачивая клупп вправо и немного влево, производят нарезание резьбы.

Положение леркодержателя и клуппа устанавливается строго перпендикулярно к нарезаемому стержню, в противном случае резьба будет косой и односторонней.

Охлаждение и смазка при нарезании резьбы.

При нарезании резьбы метчиками и плашками необходимо применять смазку. В качестве смазки можно употреблять обычную эмульсию, растворяя одну часть эмульсии на сто шестьдесят частей воды. Кроме того, можно применять: для чугуна — сало и керосин; для стали и латуни — вареное и сурепное масло и лярд; для красной меди — лярд и скипидар; для алюминия — керосин.

Употреблять при нарезании резьбы машинные и минеральные масла не рекомендуется, так как они, увеличивая сопротивление нарезанию, не дают чистых отверстий и приводят к быстрому износу метчиков и плашек.

Винтовальные доски.

Для того, чтобы нарезать резьбу на винтах с диаметрами до 6 мм используют винтовальные доски. На винтовальных досках присутствует несколько нарезанных отверстий разных диаметров с канавками под стружку, по два на каждое отверстие.

Нарезание резьбы плашками выполняется так же, как и нарезание метчиками. Стержень прочно зажимается в тиски, смазывается маслом, а затем на стержень надевается клупп с плашками, зажимается винтом и вращается на полный оборот в одну сторону и на пол-оборота в другую. Если стержень толще требуемого, его необходимо опилить напильником.

Резьба у болтов измеряется кольцевыми резьбовыми калибрами или резьбомером.

Нарезка резьбы на трубах и фитингах.

Трубы и фитинги (соединительные части для труб) нарезаются специальным инструментом с применением приспособлений.

Клупп для нарезки резьбы на трубах.

На трубах резьба нарезается особым клуппом (рис. 5). Клупп для нарезания труб по устройству отличается от обычных клуппов. В прорези его обоймы входят четыре стальных гребенки.

Повертыванием верхней ручки их можно сближать или раздвигать. Поэтому одним клуппом можно нарезать трубы различных диаметров. Кроме того, клупп имеет направляющие, которые регулируются нижней ручкой.

Направляющие обеспечивают правильное положение клуппа на трубе при нарезке.

Рис. 5. Клупп для нарезки труб.

Трубы при нарезке закрепляются специальным трубным прижимом. Прижим состоит из станины, в который помещаются сухари с вырезами для труб различных диаметров.

На нержавеющей трубе

Часто при изготовлении труб применяется нержавеющая сталь. Она характеризуется высокой прочностью и устойчивостью к воздействию коррозии. Однако, присутствие большого количества легирующих элементов приводит к снижению степени обрабатываемости. Именно поэтому с нарезанием резьбы может возникать довольно много трудностей.

Упростить процесс нарезания можно при обильном применении смазывающего вещества. Кроме этого, нужно выбирать плашку или метчик из износостойкого материала, который не будет тупится в процессе обработки.

В заключение отметим, что необязательно обладать какими-либо навыками или иметь специальные инструменты для получения резьбы на поверхности труб

Важно правильно использовать выбранный механизм нарезания резьбы, а также следить за наличием смазывающего вещества. Стоит учитывать, что недостаточное количество смазки может привести к заклиниванию плашки или метчика

Какую резьбу применять?

При создании разъемного соединения для водопроводных и газовых элементов коммуникаций используют цилиндрическую трубную резьбу. В качестве переходного элемента между ними применяют специальные сгонки, которые имеют внутреннюю нарезку.

Последние два витка, которые нарезаются на элементах, называют сбегом. Они позволяют клинить муфту таким образом, чтобы получалось жесткое и прочное соединение, а используя уплотнительный материал можно добиться полной герметичности.

На газовой трубе чаще всего нарезают длинный тип цилиндрической резьбы. Причиной тому являются частые утечки через неплотности и при этом их не видно невооруженным глазом. Водопроводные коммуникации, в отличие от газовых, могут иметь короткий тип нарезки. Также он очень широко применяется на элементах с большим диаметром для уменьшения времени при скручивании и нарезании.

Также встречаются случаи, когда витки не нарезаются, а накатываются. Этот метод применяется в тонкостенных коммуникациях для газоснабжения и в отопительных системах. При этом допускается значительно меньше критический размер стенки, чем при нарезании.

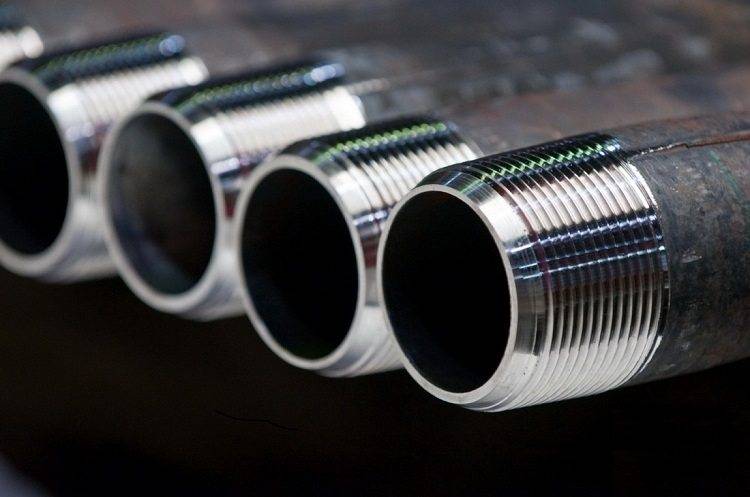

На трубу нарезали резьбу

Возможные ошибки при нарезании трубной резьбы

Выделим основные моменты, мешающие качественной нарезке:

Труба имеет больший или меньший диаметр, чем требуется для получения резьбы нужного размера. Глубина канавки будет отличаться от стандартной, что исключает плотное соединение с трубопроводной арматурой.
Отсутствие центрирования режущего инструмента и трубы приведет к срыву витков резьбовой линии.
К таким же последствиям приводит отсутствие смазки на поверхности.

Важным условием для получения хорошего результата является использование качественного инструмента. Резцы плашки или метчика должны быть изготовлены из инструментальной или быстрорежущей стали высокой твердости.

Самостоятельно нарезать резьбу на металлических трубах системы отопления и водопровода вполне возможно. Для этого выбирают режущий инструмент для получения необходимых геометрических характеристик: диаметра, шага, угла профиля. Новичкам лучше использовать набор плашек для нарезания сначала чернового профиля, а затем чистового.

Видео-урок по нарезанию наружной резьбы с помощью клуппа 1/2 дюйма и трещотки:

Нарезание резьбы. Необходимые понятия

Этот процесс представляет собой обработку стержня или отверстия при помощи специального инструмента для нарезки резьбы на трубах с целью получения наружных либо внутренних поочерёдных выступов-витков и спиральных канавок.

Основными характеристиками резьбы являются:

шаг. Это расстояние между вершинами или основаниями соседних витков;
профиль. Поперечное сечение у витка может быть трапецеидальным, треугольным, прямоугольным и др. В деталях санитарно-технических систем используется исключительно треугольный профиль;
угол профиля. Он образуется пересекаемыми сторонами (боковыми гранями) витков;
глубина. Это расстояние от вершины до основания резьбы;
наружный, средний и внутренний диаметры.

Наружный равен расстоянию между точками двух противоположных сторон резьбы. Средний диаметр ˗ это расстояние между вершиной и основанием профилей, которые находятся на противоположных сторонах детали. Внутренний представляет собой расстояние между противоположными впадинами.

Любая резьба имеет свои технические характеристики

Особенности трубной резки

с покон веков для нарезания резьбы на трубчатых элементах употребляется не метрическая, а так называемая дюймовая резьба, которая отличается от простой другим углом профиля резьбы (55? против 60? у метрической). Помимо этого, дюймовая резьба имеет меньшее значение шага, что разъясняется малом толщиной стены трубы.

Небольшой ход свидетельствует, что на одной и той же длине резьбовой части витков резьбы окажется больше. Соответственно, возрастает и надежность соединения.

Резьба не редкость правой и левой. У правой резьбы витки, при рассматривании с торцевой части изделия, уходят вправо, а соответственно, у левой – влево. Существенно чаще используется правая резьба.

Выяснить, какая резьба на одном из резьбовых участков весьма легко: в случае если при наворачивании стыкуемого элемента, он проворачивается по часовой стрелке – значит, резьба правая.

На водопроводной трубе направление витков значения не имеет, потому, что изделия по окончании соединения не вращаются, а остаются неподвижными. Не считая трубной резьбы в соединениях применяют кроме этого и крепежную резьбу, у которой ход – более большой. Она выполняется на отверстиях и метизах под них.

Это интересно: Монтаж медных труб своими руками: технология работы с медным трубопроводом

Нарезка пазов плашкой

Этот вид приспособления для нанесения резьбы бывает:

круглой конфигурации.
Для того, чтобы нарезать резьбу на трубы различного сечения, пользуются отличными по размерам плашками;
раздвижные.
Используют такую деталь для нарезания пазов на пустотелых предметах разных диаметров.
С раздвижной плашкой работают с помощью специального держателя.

Данная модель инструмента применяется более часто. Причина – невысокая стоимость изделия.

Прежде, чем приступить к работе, употребляя плашку (лерку), необходимо, используя вышеописанный способ, подготовить трубу.

Только после этого стоит переходить к процедуре по такой схеме:

Подобрать приспособление соответствующего диаметра (для этого пользуются штангенциркулем).
Затем смазываем поверхность изделия и внутреннюю часть плашки любым смазочным материалом.
Следующий шаг – прочно закрепляем лерку в тисках.
Если не воспользоваться держателем, резьба не получится ровной, а это может явиться причиной образования в местах сопряжения течи.

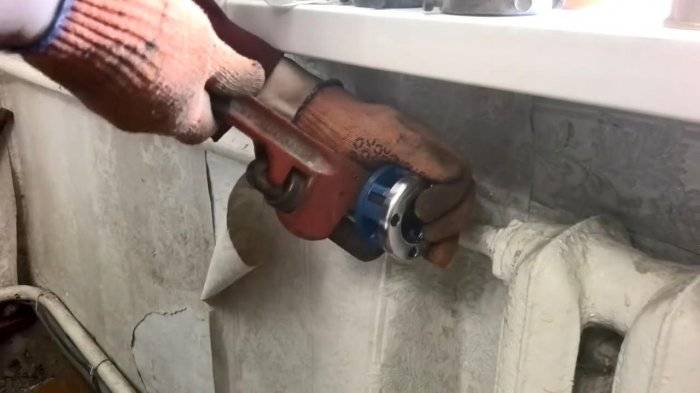

Проворачиваем в нужном направлении плашкодержатель.
Сделав несколько оборотов, нужно удалить стружку.
Для этого устройство поворачиваем в противоположном направлении.
По окончанию работ инструмент и резьбу, необходимо очистить от смазки.

На первом этапе, пользуются черновыми лерками (они четко прорезают трубу).

Но с их помощью вам не удастся добиться максимальной точности резьбы. Заключительную нарезку делают посредством чистовой лерки.

Пошаговая инструкция к нарезанию резьбы при помощи плашки

Наиболее распространенным можно назвать плашку самых различных видов. Он входит в число необходимых инструментов для нарезания витков. Среди его особенностей отметим нижеприведенные моменты:

Плашка выглядит как гайка, изготавливаемая из закаленной стали. С торцевых сторон распроложены отверстия, выполненные в виде цветка. Для обеспечения механической обработки грани представлены острыми режущими кромками. За счет лепестковой формы обеспечивается отведение стружки от зоны резания.
В корпусе есть отверстия, предназначенные для установки рукоятки. Расположены они по боковым сторонам, за счет чего обеспечивается равномерное воздействие.

Плашка получила большое распространение по причине того, что довольно проста в применении. Рекомендации по ее применению выглядят выглядит следующим образом:

На момент обработки труба должна быть вертикально расположенной. При этом она фиксируется при помощи тисков.
Рекомендуется провести очистку поверхности, а также создание фаски.
На трубу следует нанести масло, которое упростит ход плашки по трубе.
Стоит учитывать, что плашка должна быть расположена строго вертикально. Даже при отклонении всего на 10 градусов приведет к снижению качества получаемых витков.
Рукоятку следует вращать по часовой стрелке.
Для того чтобы повысить качество получаемой поверхности следует после двух витков делать один обратный, за счет чего обеспечивается отвод остатков металла от режущей части.

Нарезание резьбы плашкой

Во время проведения работы следует периодически смазывать рабочую часть и трубу маслом. Смазывающиеся вещества делают процесс резания более простым и плавным.

Технология нарезки

Технология нарезки резьбовых частей ручным и автоматическим способом существенно отличается.

Плашкой

Плашка

Для того чтобы нарезать резьбу на водопроводной трубе своими руками плашкой, выполняют следующие операции:

Приготовленную к нарезке трубу зажимают в тиски в горизонтальном положении.
Болгаркой делают торец трубы ровным.
При помощи штангенциркуля замеряют наружный диаметр трубы.
Сверяются со специальными таблицами, узнавая необходимый (минимальный) диаметр для нарезки резьбы.
При помощи болгарки наружную поверхность трубы зачищают до необходимого диаметра.
Напильником снимают фаску с торца.
Вставленную в плашкодержатель плашку одевают на трубу ее заборной частью.
Придавливая плашку к трубе начинают вращать медленно ручки плашкодержателя до тех пор, пока гребёнки нарезного инструмента не начнут «цепляться» за металл и появится стружка.
В дальнейшем медленно вращая плашкодержатель с плашкой по часовой стрелке, нарезают необходимую длину резьбовой части. При этом делая 2-3 оборота по часовой стрелке, чтобы сбросить стружку плашку поворачивают на 1-2 оборота против часовой стрелки.
Для того чтобы нарезка шла с меньшим усилием и лезвия инструмента не тупились на трубу периодически наносят небольшое количество машинного масла.

После завершения резьбонарезных работ плашку очищают от стружки. Трубу вынимают из тисков и при помощи изделия с гайки или специального калибра проверяют качество проделанной работы.

Клуппом

Ручной клупп

Резьбонарезные работы клуппом производятся следующим образом:

Трубу зажимают в тиски в горизонтальном положении.
Производят замер наружного диаметра трубы, сверяются.
При помощи болгарки, напильника участок для нарезки резьбы очищают от ржавчины старой краски, излишек металла.
Трубу смазывают маслом или свиным жиром.
Клупп вставляют в оправу с трещоткой.
При помощи направляющей клупп устанавливают на трубе.
Прижимая оправу с клуппом к торцу трубы, начинают вращать ручку до появления стружки и увеличения усилия.
После того как резцы клуппа зацепились за металл, руку, прижимающую инструмент к трубе убирают и нарезают необходимую длину резьбовой части.

В ходе нарезки на каждые 2-3 оборота клуппом по часовой стрелке, делают 1-2 против – это позволяет сбрасывать образовавшуюся стружку, избегать забивания резцов инструмента.

На токарном станке

Современный токарный станок

Работы на токарном станке могут производиться с помощью специальной плашки или резьбонарезного резца:

Нарезка резьбовой части на станке производится следующим образом:

Трубу зажимают в шпиндель станка.
Обтачивают простым резцом до необходимого диаметра.
Торец трубы выравнивают, снимают с него фаску.
Отключают станок, на поверхность трубы наносят масло или специальную смазку.
Одевают на трубу заборной зафиксированную в плашкодержателе плашку.
Включают малые обороты станка и, придерживая инструмент, медленно нарезают на трубе резьбу.

После того как резьбовая часть нарезана станок останавливают, включают реверс, на медленных обратных оборотах аккуратно снимают плашку.

Резьбонарезные работы с помощью специального резца производятся следующим образом:

При помощи простого резца труба обтачивается до необходимого диаметра, ее торец выравнивается, с него снимается фаска.
Резьбонарезной резец устанавливается в резцовой головке.
При помощи специального шаблона режущая кромка инструмента выравнивается относительно установленной, после чего он надежно фиксируется в резцовой головке.
При помощи специальных таблиц настраивают станок.
Производят нарезку резьбовой части в 2-3 приема, углубляя ее канавки за один проход резца на 0,5-0,7 мм.

Как нарезать резьбу на водопроводной трубе — обзор способов
