Ветрогенератор из автомобильного генератора своими руками: описываем по порядку

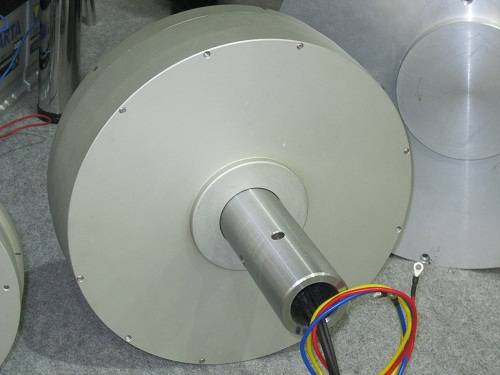

Ветряк 2 — аксиальная конструкция на магнитах

Ветрогенераторы на 220в своими руками с неодимовыми магнитами получили название аксиальные ветряки. Устройство таких конструкций основано на не железных статорах с прикрепленными магнитами. Ввиду того, что стоимость последних упала в несколько раз, изготовить генератор на магнитах своими руками стало проще. Модель этого ветряка позволит получить большее количество электрической энергии, нежели созданные роторные электрогенераторы своими руками.

Что необходимо подготовить?

Что такое ветровой генератор, устройство и принцип работы

Главный элемент механической конструкции аксиального генератора – ступица колеса легкового автомобиля вместе с тормозными дисками, которая станет будущим ротором. Если деталь использовалась раньше по своему предназначению, то следует ее подготовить. Для этого разбираем ступицу на составные части и металлической щеткой отчищаем внутренние и внешние стенки элемента от ржавчины. Каждый подшипник тщательно смазываем. Теперь собираем ступицу в обратном порядке.

Распределение и закрепление магнитов

Для закрепления неодимовых магнитов на тормозных дисках ротора, подготавливаем 20 единиц прямоугольной формы с размерами 25×8 мм.

Четное количество магнитов образует полюса. Располагаем их, по всей области дисков чередуя через один. Для того чтобы выяснить, где у магнита плюс и минус, берется один из них, а остальные прислоняем к нему сначала одной, а затем другой сторонами. Если они намагничиваются, то маркером ставим на этой стороне плюс и наоборот. При увеличении количества полюсов, руководствуемся следующим правилами:

1. Для однофазных генераторов сумма полюсов равняется количеству магнитов.
2. Для трехфазных соблюдается соотношение пропорции 4/3 по единицам магнитов и полюсов, а также 2/3 по полюсам к катушкам соответственно.

Магниты установлены перпендикулярно окружности диска

Чтобы точно распределить магниты по окружности тормозного диска используем шаблон, нарисованный на листе бумаги. Магниты клеим с помощью сильного клея, а затем фиксируем эпоксидной смолой.

Трехфазные и однофазные генераторы

Статор с одной фазой сравнительно хуже, нежели трехфазные аналоги. Ввиду непостоянства при отдачи тока, возникают высокие колебания амплитуды в электросети, поэтому однофазные устройства выдают вибрацию. В трехфазных генераторах происходит компенсация нагрузки тока из одной фазы в другую. Благодаря этому мощность в такой сети всегда постоянная. Вибрационные воздействия негативно влияют на конструкцию в целом, следовательно, срок использования однофазных генераторов значительно меньше, нежели у трехфазных. Еще одно преимущество трехфазной модели – отсутствие шума во время работы.

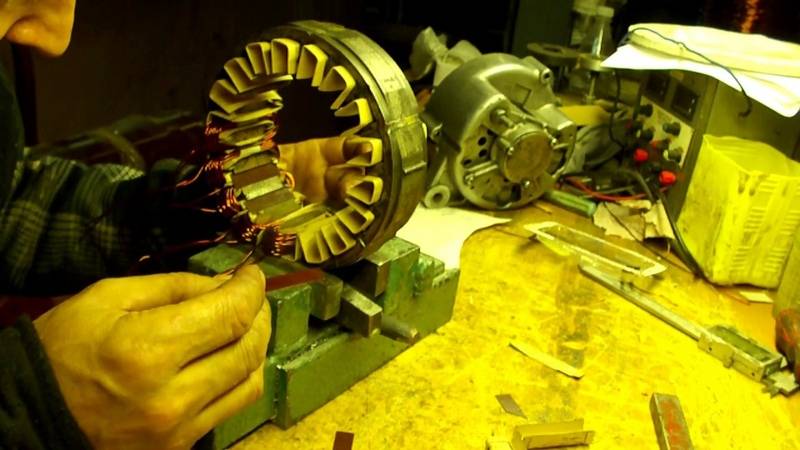

Процесс наматывания катушек

Прежде чем приступить к наматыванию провода на катушки генератора, делаем предварительные расчеты: момент начала заряжания аккумулятора в 12 вольт должно происходить при номинальной величине в 110 об/мин. Используя эти данные, вычисляем необходимое количество витков в отдельно взятой катушке: 12*110/N, где N – число катушек. Для обмотки используем исключительно провода с крупным сечением. Это уменьшит единицы сопротивления и увеличит силу тока.

Мачта и винт

Высотные показатели мачты должны составлять около 6-12 метров. Под основание мачты заливается опалубка, а затем бетонируется. К верхней части крепим винт, который можно изготовить из труб ПВХ диаметром 160 мм и длинной не менее 2 метров. Из нее вырезаем шесть двухметровых пластин. Фиксируем полученный финт на верху мачты. Саму мачту укрепляем с помощью тросов, прибитых с одной стороны к земле, а с другой – к телу конструкции.

ПОСМОТРЕТЬ ВИДЕО

Особенности эксплуатации ветряков

Любой из двух представленных моделей ветряков подходит для использования в качестве альтернативного источника электроэнергии. При изготовлении такого устройства может использоваться любой генератор 220в. К примеру, сконструированный ветрогенератор своими руками из стиральной машины имеет большую продолжительность эксплуатации. Ветрогенератор из шуруповерта – один из самых простых вариантов ветряка. Владельцы загородных домов по достоинству оценят такое изобретение. Каждый тип ветрогенераторов обладает набором индивидуальных преимуществ и недостатков. Степень эффективности отдельно взятой конструкции может разниться для различных регионов нашей страны. Такой источник электричества под рукой никогда не помешает, тем более, если такое оборудование будет использовать на равнинной местности с высокой интенсивностью ветра.

Ветрогенератор своими руками: вопросы и решения

Выполнив все эти шаги, сбор конструкции ветрогенератора из генератора считается завершенным. Но еще существуют некоторые детали самого процесса, которые дадут о себе знать в процессе применения сконструированного устройства. Эти процессы непосредственно связаны с автоматикой, которая регулирует накопление и распределение энергии. К автоматическим устройствам относятся контролер заряда, инвертор тока и другие, которые являются неотъемлемыми частями всех ветрогенераторов.Рассмотрим сооружение ветрогенератора на 24 В на основе автогенератора. Такая конструкция стабильно работает при силе ветра 5 м/с. При порывах ветра 15 м/с установка может давать от 8 до 11 А. Когда на улице дует сильный ветер, то коэффициент полезного действия конечно увеличивается. При этом мощность достигает не больше 300 Вт.

Собранная такая конструкция развивает 24 В. Ее спокойно можно применять с целью зарядки мобильных аккумуляторов, а также для поставки электроэнергии в линии, где проходит освещение.Основные ошибки процесса сборки самодельного ветрогенератора.

Дело в том, что сборка ветрогенератора дома собственноручно будет иметь ошибки. Даже в промышленных конструкциях также они имеются. Но ошибки наоборот отлично помогают совершенствоваться, о чем свидетельствуют работающие бытовые самодельные конструкции.Одной из часто допускающихся ошибок при конструировании ветрогенераторов для использования в быту, является отсутствие модуля торможения. Дело в том, что эта ошибка появляется в связи с тем, что в автомобильных генераторах просто нет в наличии этой детали. Поэтому обязательно конструкцию генератора следует доработать.

Но есть такие конструкторы, которые не желают этого делать . И просто не устанавливают данную деталь, рассчитывая на то, что и так все получится. Но по итогу все происходит совершенно наоборот. При сильном ветре происходит раскручивание винта до высоких скоростей. В результате подшипники не справляются, что приводит к блокировке ротора.

Ветрогенератор своими руками: некоторые ошибки

Еще одной распространенной ошибкой является отсутствие ограничителя поворота флюгера. Его зачастую просто забывают установить. А когда вспоминают, то уже поздно, конструкция выходит из строя. Минимальные повреждения – это перекручивание или обрыв электрического кабеля. Максимальные повреждения – поломка и разлом конструкции полностью.

Еще одной ошибкой, которую допускают в процессе сборки ветрогенератора, является неправильно проведенный расчет точки центра тяжести на основании флюгера. При такой ошибке в самом начале ветряк еще будет нормально работать. Но по истечении определенного времени появится перекос на узле подшипников, ограничится при этом свобода вращения, конструкция потеряет свою эффективность по отдаче энергии.

Нельзя полученной энергией от бытового генератора заряжать аккумуляторную батарею. Так как в скором времени аккумулятор перестанет держать заряд, появятся пробои в банках. Эта самая простая, но распространенная ошибка.

Принцип работы

Когда начинает действовать подъемная сила ротор генератора начинает вращаться. Эта сила возникает, когда лопасти начинают обтекать ветровым потоком. При этих обстоятельствах генератор начинает вырабатывать переменные и нестабильные потоки тока, которые выпрямляются в контроллере.

Этот ток предназначается для зарядки аккумуляторов. Единовременно к аккумуляторам подсоединено второе устройство – это инвертор, преобразовывающий постоянное напряжение аккумуляторного оборудования в переменное однофазное или трехфазное, которым пользуется потребитель.

Ветрогенератор в нормальных случаях совершает свою работу с контроллером и инвертором, однако имеется возможность других путей его использования:

1. Автоматическая работа с аккумулятором.
2. Автоматическая работа с аккумулятором и солнечной батареей.
3. Автоматическая работа с аккумулятором и резервным на дизельной основе генератором.
4. Ветряк, который совершает свою работу параллельно с сетью.

Преимущества ветроэнергии безусловно хороши. Ветровая энергия обильна, не наносит вреда окружающей среде, полностью безопасна и надежна как ресурс для получения электроэнергии.

Составные части без которых не обойтись ветрогенератору:

• фундаментного основания;
• электрического шкафа;
• башни;
• лестниц;
• вращающегося механизма;
• гондол;
• электрогенератора;
• анемометра;
• тормозной системы;
• трансмиссии;
• лопастей;
• системы изменения углов атаки лопастей;

Необходимые инструменты:

• электродрель со сверлами (5,5 – 7,5 мм);
• газовый и разводной ключ;
• электролобзик с пилкой по металлу;
• отвертка;
• рулетка;
• транспортир;
• циркуль;
• маркер;
• метчик на ¼ ×20;

Устройство состоит из ротора с лопастями, электрогенератора, мачты для установки, инверторов, аккумулятора, контролёра заряда, проводов, по которым проходит электроэнергия. Мачта может быть с растяжками и без них. В зависимости от типа сооружения, иногда она способна опускаться для профилактики или ремонта устройства.

Ветрогенератор — устройство для преобразования энергии силы ветра в электрическую

Работа ветрогенератора включает в себя 5 основных этапов:

1. Ветер раскручивает ротор или лопасти.
2. Происходит соединение электрогенератора и ротора.
3. Выработанная энергия поступает сначала на контролёр заряда, а после этого на аккумулятор.
4. Затем она проходит к инверторам и преобразуется из 12 в 220 Вольт (или из 24 в 380 Вольт).
5. Электроэнергия подаётся в сеть.

Мощности ветрогенератора хватает для уличного освещения, сигнализации и других устройств

Правила установки

Рекомендуется устанавливать ветряк на относительно дальнем расстоянии от дома и других сооружений (от 20 метров и более). Желательно выбрать для этого открытое пространство. Кроме того, учитывайте плотность почвы: от неё зависит длина клиньев, предназначенных для растяжки мачты, а также материал для их изготовления. Если грунт мягкий, нужно подбирать более массивный и длинный клин, чем в случае с твёрдой почвой. Их необходимо использовать не менее трёх. Идеальным вариантом, который обеспечит наибольшую надёжность, является обустройство четырёх клиньев.

Способы растяжки выбираются с учётом длины мачты и состояния почвы. Для высоких конструкций, которые устанавливаются на мягком грунте, к клиньям предъявляются более жёсткие требования.

Нижняя часть мачты крепится болтами к металлической подставке и бетонируется

Мачта опускается в почву на глубину от 0,5 метров или ниже, крепления растяжек бетонируются, поскольку грунту свойственна рыхлость после дождя. Эта особенность может привести к тому, что они ослабнут и создадут угрозу падения всей конструкции.

Если мачта не опускается, значит, нужно предусмотреть устройство для подъёма к главным элементам ветрогенератора, что позволит проводить его обслуживание. Средство для подъёма на высоту следует закрепить на мачте, ведь оно должно обеспечивать надёжность и удобство во время проведения ремонтных работ. Необходимо понимать, что скорость ветра может быть высокой, в связи с чем рекомендуется построить площадку с приваренной лестницей.

Что касается высоты мачты, она должна на 10 метров превосходить наивысшую помеху, которая находится в радиусе 100 метров.

Запуск и оценка эффективности

Даже если ветрогенератор был изготовлен по всем правилам, ошибочный выбор места для размещения мачты может сыграть злую шутку с мастером. Элемент должен стоять вертикально. Генератор вместе с лопастями лучше разместить как можно выше — там, где «гуляют» сильные ветры. Поблизости не должно располагаться домов, любых крупных зданий, отдельно растущих деревьев. Всё это будет загораживать потоки воздуха. Если обнаружены какие-либо помехи, следует разместить генератор на определенном расстоянии от них.

После того как установка начнёт работать, следует подсоединить мультиметр к ветви генератора и проверить, имеется ли напряжение. Систему можно считать готовой к полноценной эксплуатации. После этого остается выяснить, какое напряжение поступит в жилище и каким образом это будет происходить.

Пошаговая инструкция по сбору ветрогенератора

Сделать ветряк из пластиковых бутылок сможет даже ребенок. Он будет весело вращаться под дуновением ветра, издавая шум. Существует гигантское количество всевозможных схем постройки таких ветряков, в которых ось вращения может располагаться как вертикально, так и горизонтально. Электричества такие штуки не дают, зато прекрасно разгоняют кротов на приусадебных участках, которые вредят растениям и повсюду роют свои норки.
Самодельный ветрогенератор для дома чем-то похож на такой вот бутылочный ветряк. Только размерами он побольше, да и конструкцией посерьезней. Но если приделать к такому ветрячку небольшой моторчик, то он сможет стать источником электроэнергии и даже запитать какую-нибудь электрическую штуку, например, светодиод – на большее его мощности не хватит. Глянув на схему такой «игрушки», вы сможете понять, как сделать полноценный ветрогенератор.

Эксплуатация и безопасность

Ветрогенератор из автомобильного генератора, как и все технические устройства, требует периодического контроля и обслуживания. Можно выделить следующие необходимые операции при эксплуатации ветрогенератора:

Уделяйте внимание состоянию токосъёмника. Раз в несколько месяцев щётки генератора требуется чистить, смазывать и регулировать; Обязательно проводить ревизию крепления мачты к фундаменту, а также состояние растяжек; Если появляются какие-то мелкие неисправности лопастей, их нужно тут же устранять

Кроме того, нужно проводить постоянный контроль балансировки лопастей; Подшипники генератора и поворотных механизмов требует регулярной смазки; Один раз в 3─4 года металлические элементы ветрогенератора следует перекрашивать; Один раз в полгода следует проверять изоляцию электрооборудование и проводки.

Источник

Особенности подключения системы

Завершая публикацию, следует отметить одну важную особенность. Подключение контроллера (при условии уже работающей турбины) необходимо проводить следующей последовательностью:

1. Подключить контакты «АКБ» на клеммы аккумулятора.
2. Подключить контакты ветрогенератора на клеммы реле.

Если такую последовательность не соблюдать, существует высокий риск вывода контроллера из строя.

Источники

• https://generatorexperts.ru/alternativnye-istochniki/vetryanoj-svoimi-rukami.html
• https://ElectrikBlog.ru/vetrogenerator-dlya-chastnogo-doma-svoimi-rukami/
• https://teplo.guru/eko/vetrogenerator-svoimi-rukami.html
• https://aquatic-home.ru/kak-sdelat-vetrogeneratorna-220v-svoimi-rukami.html
• https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/vetrogenerator-svoimi-rukami.html
• https://www.rmnt.ru/story/electrical/kak-sdelat-vetrjanuju-elektrostantsiju-svoimi-rukami.562098/
• https://zetsila.ru/%D0%B2%D0%B5%D1%82%D1%80%D0%BE%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Основные элементы конструкции

Несмотря на большое разнообразие ветрогенераторов и способов их изготовления, все они состоят из одинаковых конструктивных элементов.

Ветровое колесо

Лопасти считаются одним из важнейших элементов ветровой установки. Их конструкция влияет на работу других узлов генератора. Для изготовления лопастей применяются различные материалы.

Перед изготовлением нужно выполнить расчеты длины лопасти. Если для изготовления берется труба, то ее диаметр должен быть не менее 20 см, при запланированной длине лопасти в 1 метр. Далее труба разрезается на 4 части с помощью лобзика. Одна часть используется для изготовления шаблона, по которому вырезаются остальные лопасти. После этого они собираются на общем диске, и вся конструкция закрепляется на валу генератора. Собранное ветровое колесо необходимо отбалансировать. Балансировка должна выполняться в помещении, закрытом от ветра. Если операция проведена правильно, колесо не будет самопроизвольно вращаться. В случае самопроизвольного вращения лопастей, они подтачиваются до тех пор, пока вся конструкция не придет в равновесие. В самом конце проверяется точность вращения лопастей. Они должны вращаться в одной плоскости, без каких-либо перекосов. Допустимая погрешность составляет 2 мм.

Мачта

Следующим элементом конструкции ветрогенератора является мачта. Чаще всего она изготавливается из старой водопроводной трубы, диаметр которой должен быть не 15 см, а длина – до 7 метров. Если в радиусе 30 метров от запланированного места установки имеются какие-либо сооружения или постройки, в этом случае высота мачты увеличивается.

Для того чтобы вся установка работала максимально эффективно, колесо с лопастями поднимается выше окружающих препятствий не менее чем на 1 метр. После установки основание мачты и колышки для крепления растяжек заливаются бетоном. В качестве растяжек рекомендуется использовать оцинкованный трос, диаметром 6 мм.

Генератор

Для ветровой установки можно использовать любой автомобильный генератор, желательно с более высокой мощностью. Они все обладают идентичной конструкцией и требуют переделки. Подобная переделка автомобильного генератора для ветряка предполагает перемотку проводника статора, а также изготовление ротора с использованием неодимовых магнитов. Чтобы их надежно зафиксировать, требуется высверлить отверстия в полюсах ротора. Установка магнитов выполняется с чередованием полюсов. Сам ротор оборачивается бумагой, а все пустоты, образующиеся между магнитами, заливаются эпоксидной смолой.

В процессе наклейки магнитов должна соблюдаться их полярность. Поэтому ротор подключается к источнику питания. Включенный ротор создает магнитное поле и каждый магнит приклеивается на свое место той стороной, которая притягивается.

Для подключения ротора можно использовать любой блок питания, напряжением 12 вольт и силой тока от 1 до 3 ампер. Подключение осуществляется таким образом, что съемное кольцо, расположенное ближе к клыкам, является минусом, а положительная сторона располагается ближе к концу ротора. Магниты, установленные в промежутки ротора или клыки, вызывают самовозбуждение генератора, и это считается их основной функцией.

В самом начале вращения ротора, магниты начинают возбуждать ток в генераторе, который также поступает на катушку, приводя к увеличению магнитных полей клыков. В результате, генератор выдает ток с еще большей величиной. Получается своеобразный круговорот тока, когда происходит возбуждение генератора и дальнейшее питание собственного ротора, на который установлены электромагнитные полюса. Собранный генератор необходимо опробовать и произвести измерения полученных выходных данных. Если агрегат при 300 оборотах выдает примерно 30 вольт, то это считается нормальным результатом.

Ветрогенератор из магнето

Магнето имеет несколько иную конструкцию, чем тракторный генератор. Оно оснащено двумя обмотками, низкого и высокого напряжения. Вторая обмотка не нужна, так как вольтаж, который она способна выдавать, не подойдет для ветряка. Небольшое усиление скорости ветра вызовет резкий скачок напряжения, что может вывести из строя потребители или промежуточное оборудование. Поэтому вторичную обмотку демонтируют, а первичную перематывают на большую мощность, чтобы устройство способно было выдавать результат на низких оборотах.

Кроме этого, понадобится исключить участие прерывателя. Здесь действуют двумя методами:

• физический демонтаж кулачка прерывателя;
• установка между контактами замыкающей перемычки, обеспечивающей постоянное соединение.

На что способна ветроустановка?

В измерении расстояния самой малой единицей будем считать сантиметр, хотя есть миллиметр, микрон и т.д. Мощность электротока измеряется в ваттах. Это самая малая единица, как сантиметр в расстоянии. Поэтому пользуются киловаттами (1000 ватт). Выработка и потребление энергии измеряется и по времени – 1 час. Итак, мы пришли к сокровенному измерению – (квт/ч). Отсюда и танцуем.

Сколько же может дать ветрогенератор из автогенератора, сделанный собственными руками? 100 — ваттовая лампочка за 10 часов работы расходует 1 квт/ч . Теперь представим себе такую картину. Вы спите – установка при ветре работает. Проснулись и бодрствуете, но не пользуетесь электричеством – ветряк продолжает на вас работать. Вы включили телевизор и начали потреблять энергию – ветряк какую-то часть компенсирует. И вдруг ветер стихает и совсем прекратился. Вот тут-то и пошло-поехало! Энергия идёт только из аккумулятора.

Здесь уже потребуется мощный инвертор, преобразующий постоянный ток в переменный и подающий её на точки потребления. Если даже ветрогенератор не настолько сильный, чтобы дать нужную мощность, зато по продолжительности работы он достаточно накапливает энергию. И здесь решающее значение имеет ёмкость аккумулятора. Принцип старый, как мир: сколько накопишь, столько и возьмёшь.

Переходим к более точным расчётам. Нам всем интересно знать, сможет ли сделанный нами ветрогенератор из автомобильного генератора потянуть все потребители энергии, которые есть в доме. Потребление энергии одной лампочки мы уже знаем и теперь нетрудно посчитать, сколько их. С учётом того, что теперь мы всё больше пользуемся энергосберегающими потребителями. А на остальных потребителях (стиральной машине, кухонном комбайне, посудомойке, электродрели и т.п.) указано количество потребляемой мощности.Считаем, но при этом учитываем, что не все же одновременно приборы мы включаем. А то получится, что и мощной гидростанции будет недостаточно.

Расчёт мощности установки простой до безобразия. Она зависит от напора ветра и площади вращения винта, или площади лопастей, в которые ударяет ветер. Начинает «просыпаться» установка при ветерке 2м/сек, а наиболее продуктивная её работа при ветре 10-12 м/сек.

Итак, считаем. Специальная литература предлагает несколько формул подсчёта мощности ветроустановок. Возьмём самую простую. Они мало чем отличаются и результаты подсчёта незначительны один от другого. Покажем формулу не в условно-буквенном выражении, а в словесном.

Мощность равна площади винта, помноженной на 0,6, полученное число снова умножаем на скорость ветра в кубе. Вот и вся формула. Сравниваем с нашим «аппетитом». Если такая установка обеспечит необходимой энергией – устанавливаем. Если нет, то ставим несколько малых ветрогенераторов, или монтируем гибридную установку, подкрепив её солнечными батареями.

«Золотая» цифра потребления электроэнергии средней семьи 360 квт/ч в месяц. Средняя нагрузка 0,5 квт, а пиковая, самая напряжённая, когда включено много приборов, составляет 5 квт/ч. Значит, ваш 5-киловаттный ветрогенератор сможет потянуть нагрузку. А если круглосуточно работают отопительные батареи – то при месячном потреблении 700 квт/ч и выше такая установка при слабых ветрах уже не потянет.

В.Ильин

Видео на тему создания генератора из асинхронного двигателя:

https://youtube.com/watch?v=5I6GlVd-eCk

Виды ветряков

Классификации ВЭУ различны:

• По типу исполнения (вертикальные/горизонтальные);
• По количеству лопастей и шагу рабочего винта;
• По используемым материалам.

Каждая схема имеет свои особенности и недостатки.

Вертикальные

Основная ось таких устройств расположена перпендикулярно плоскости земли.

Модель вертикального ветрогенератора

Такие ветротурбины делятся на два типа:

• «Карусельные» — роторные (пример: ротор Савониуса);
• «Лопастные» ортогональные (ротор Дарье).

Преимущества:

• Мало подвижных деталей;
• Низкая конструкция;
• Эффективность устройства не зависит от скорости направления ветра и угла потока.

Но есть и недостатки – небольшой КПД (по сравнению с другими системами) и большой объём используемых лопастей.

Горизонтальные

ВЭЛ с горизонтальным расположением главной оси распространены более всего. Их отличают более сложная конструкция, но и более высокий КПД.

Горизонтальный ветрогенератор — наиболее распространённый тип устройства

Также пользователи отмечают высокую шумность ветрогенераторов с вертикальной системой – это ограничивает их применяемость – приходится устанавливать турбины подальше от жилых построек. Кроме того, даже небольшие установки подвержены сильной вибрации во время работы, поэтому ставить на крышу такие ВЭЛ не разрешается: конструкция способна разрушить элементы дома.
