Генератор своими руками: пошаговая инструкция по изготовлению в домашних условиях

Эффект антигравитации

Работая над своим генератором, Серл, помимо всего прочего, открыл одну очень интересную и необычную закономерность. Им было замечено то, что при увеличении количества роликов параметры скорости, необходимой для начала самостоятельной работы двигателя, снижаются. Такое открытие позволило Серлу в итоге, помимо всего прочего, разработать и простую дешевую систему автоматического запуска генератора. Для этой цели исследователь использовал обычный маломощный дизельный двигатель.

Также Серл обратил внимание и на вовсе уж странный эффект своего генератора. Оказалось, что при увеличении скорости вращения роликов устройство начинает терять в весе

Помимо этого, при таких условиях внутри генератора значительно понижается температура и возникает сверхпроводимость. В итоге эффект самораскрутки роликов при определенной скорости, которую придает им обычный дизельный двигатель, привел к тому, что исследователь просто-напросто потерял около шести таких своих дисков.

По словам Серла, в какой-то момент его генераторы вместо того, чтобы спокойно вырабатывать бесплатную электроэнергию, вдруг срывались с места и улетали в неизвестном направлении просто с огромной скоростью. При этом эффект антигравитации даже усиливался в том случае, если диск был чем-нибудь нагружен. Чтобы убедиться в этом окончательно, Серл ставил на свои устройства тяжелые утюги, кастрюли с водой и пр.

Таким образом, экспериментальным путем Серлом был открыт еще и антигравитационный эффект созданного им двигателя. В последующем исследователем и его группой было разработано и построено несколько таких «НЛО» разных размеров, управлять которыми можно было с земли. Наибольшую известность при этом получил диск-генератор Р-11, состоявший из 3 магнитных колец и имевший диаметр 3 м. Именно этот двигатель Серла на фото ниже представлен нашему читателю. Это фантастическое устройство буквально за несколько минут пролетело от Лондона до Корнуэлла и вернулось обратно.

Схема генератора

Схема очень простая и не нуждается в наличии специальных знаний и умений. Если запустить разработку не подключая ее к сети, начнется вращение и, после выхода на синхронную частоту, статорная обмотка станет образовывать электрическую энергию.

Прикрепив к ее зажимам специальную батарею из нескольких конденсаторов (С) можно получить опережающий емкостный ток, который будет создавать намагничивание. Емкость конденсаторов должна быть выше критического обозначения С0, которое зависит от габаритов и характеристик генератора.

В данной ситуации происходит процесс самостоятельного запуска, а на статорной обмотке монтируется система с симметричным трехфазным напряжением. Показатель создаваемого тока напрямую зависит от емкости для конденсаторов, а также характеристики машины.

Простейшая схема включения асинхронного двигателя

Электрические схемы подключения

На практике используются все распространенные способы соединения обмоток статора асинхронного двигателя. Выбирая одну из них создают различные условия для работы оборудования и вырабатывают напряжение определённых значений.

Схемы звезды

Популярный вариант подключения конденсаторов

Схема подключения асинхронного двигателя с обмотками, соединенными звездой, для работы в качестве генератора трехфазной сети имеет стандартный вид.

Схема асинхронного генератора с подключением конденсаторов к двум обмоткам

Этот вариант довольно популярен. Он позволяет питать от двух обмоток три группы потребителей:

• две напряжением 220 вольт;
• одну — 380.

Рабочий и пусковой конденсаторы подключаются в схему отдельными выключателями.

На основе этой же схемы можно создать самодельный генератор с подключением конденсаторов к одной обмотке асинхронного двигателя.

Схема треугольника

При сборке обмоток статора по схеме звезды генератор будет выдавать трехфазное напряжение 380 вольт. Если осуществить их переключение на треугольник, то — 220.

Приведенные выше на картинках три схемы являются базовыми, но не единственными. На их основе могут создаваться другие способы подключения.

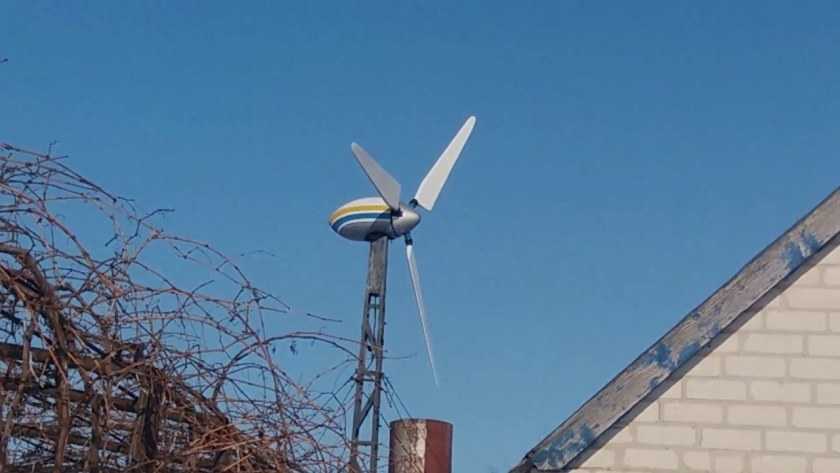

Ветроэнергетическая установка из автомобильного генератора

Популярным решением среди людей, практикующих изготовление ВЭУ своими руками, является переделка автомобильного генератора под альтернативные нужды. Несмотря на всю привлекательность подобной затеи, следует отметить, что автомобильный генератор в том виде, в котором он устанавливается на двигатель транспортного средства, довольно проблематично использовать в составе ветроэнергетической установки. Разберемся – почему:

1. Во-первых, обмотка катушек стандартного автомобильного генератора состоит всего из 5…7 витков. Следовательно, чтобы такой генератор начал давать зарядку АКБ, его ротор необходимо раскрутить примерно до 1200 об/мин.
2. Во-вторых, магнитная индукция в стандартном автомобильном генераторе возникает благодаря катушке возбуждения, которая встроена в ротор устройства. Чтобы такой генератор смог работать без подключения к дополнительному источнику питания, его необходимо оснастить постоянными магнитами (желательно – неодимовыми) и внести определенные коррективы в обмотку статора.

Михаил26

Переделанный автогенератор (на магниты) имеет право на жизнь. У меня сейчас два таких. На ветре 8 м/с с двухметровыми винтами дают честные 300 Ватт каждый.

Переделка автомобильного генератора под ВЭУ требует определенной сноровки. Поэтому приступать к ней желательно, имея за плечами опыт перемотки асинхронных двигателей или генераторов со стандартным цилиндрическим статором (и те, и другие при желании можно превратить в альтернативную энергетическую установку). Переделка автомобильного генератора имеет свои нюансы. Понять их будет намного проще, если обратиться к опыту пользователей, которые успели достичь в этой сфере определенных успехов.

Бесплатная электроэнергия

Это не БТГ, но способ вполне реальный и законный. Методика актуальна для частного сектора и дачных поселков, где часто в пиковые часы трансформаторная подстанция перегружена.

Для начала производится несложный замер. Устанавливается временный заземляющий электрод. Грунт в этом месте можно увлажнить Подключается мультиметр в режиме измерения переменного напряжения к заземлительному штырю и нулевому контакту в розетке. Замер нужно производить в пиковые часы потребления электроэнергии. Если между землей и нулем окажется хотя бы пару вольт, то бесплатное электричество вполне реально.

В данной схеме напряжение нужно стабилизировать и поднять с помощью трансформатора до 14 В, а затем выпрямить с помощью диодного моста. Таким образом, в часы, когда сеть перегружена, можно снимать с нуля остаточное напряжение и заряжать им аккумулятор, а в темное время суток использовать аккумулированную энергию для диодного освещения.

Видео о создании бестопливного генератора своими руками:

• Генератор обратной мощности для электросчетчика: схема
• Как выбрать бензиновый генератор для дома

Как работает электрогенератор

Принцип работы электрогенератора основывается на физическом явлении электромагнитной индукции. Проводник, проходящий через искусственно созданное электромагнитное поле, создает импульс, который преобразуется в постоянный ток.

Генератор имеет двигатель, который способен вырабатывать электричество, сжигая в своих отсеках определенный вид топлива: бензин, газ или дизельное топливо. В свою очередь топливо, попадая в камеру сжигания, в процессе горения вырабатывает газ, который вращает коленчатый вал. Последний передает импульс ведомому валу, который уже способен предоставить определенное количество энергии на выходе.

Как увеличить мощность бензогенератора своими руками

Если рассматривать устройство бензогенератора, то можно увидеть, что в него входят всего два основных элемента: двигатель и генератор.

Вся сложность изготовления устройства заключается в регулировке характеристик взаимодействия составляющих. Качество выдаваемой электроэнергии определяется двумя величинами – частотой и напряжением.

И если стабилизацию величины напряжения выполнить достаточно просто, то регулировка частоты сопряжена со значительными трудностями.

Схема недорогого бензогенератора

Конструкция самодельного бензогенератора

Все элементы конструкции необходимо закрепить на жестком основании. Для основания проще всего сделать раму из стальных уголков 50х50 мм. На раме нужно предусмотреть крепления для двигателя, генератора, преобразователя и бензобака.

Для уменьшения вибраций все элементы должны быть закреплены через амортизирующие прокладки из толстой резины.

Пример расчета бензинового генератора

Рассчитывать самодельный бензогенератор в каждом индивидуальном случае нужно, исходя из имеющихся деталей. В качестве примера можно привести расчет для двигателя от бензопилы и распространенного генератора от автомобиля ВАЗ 2110 5102.3771.

Двигатель имеет мощность 2 кВт при 10000 об/мин. Генератор 5102.3771 выдает напряжение 14 В током до 80 А при 5000 об/мин. Мощность генератора составляет 1120 Вт.

Для получения необходимого количества оборотов на валу генератора требуется понижающая передача с передаточным отношением 1:2.

Если оставить на валу генератора его стандартный шкив с диаметром 51 мм, то на вал двигателя нужно будет устанавливать шкив с диаметром 25 мм. Это очень мало. Ремень передачи будет сильно изогнут и будет испытывать большие нагрузки.

Лучше, если шкив генератора установить на двигатель, а на его место поставить шкив диаметром 100 мм. Шкив можно выточить на токарном станке из дюралюминия.

Во время работы двигателя на номинальных оборотах 10000 об/мин, ротор генератора будет вращаться с частотой 5000 об/мин, что является оптимальным значением. Для того чтобы полностью использовать запас мощности генератора, необходим преобразователь с мощностью не менее 1.5 кВт.

. Бензогенератор своими руками.

Изготавливать бензогенератор своими руками имеет смысл только при наличии большей части необходимых комплектующих. Покупка всех составляющих не позволит сделать бензиновый генератор дешевле, чем готовый промышленный. Необходимо также учесть потраченное время и риск поломок в результате настройки и регулировки.

Необходимые инструменты и материалы

Для изготовления самодельного ветряка потребуются такие детали:

• ротор с лопастями;
• редуктор для регулирования скорости вращения ротора;
• гелевый или щелочной аккумулятор для питания электроприборов;
• инвертор для трансформации тока;
• хвостовая часть;
• мачта.

Ротор с лопастями можно сделать самостоятельно, тогда как остальные элементы, вероятно, придётся купить или собрать из необходимых деталей. Кроме этого, для сборки самодельного ветряка потребуются такие инструменты и материалы:

• пила по дереву;
• ножницы по металлу;
• горячий клей;
• паяльник;
• дрель.

Обязательно нужны винты и болты для соединения лезвий со ступицей и для скрепления металлической трубы с деревом.

Лопасти для ветрогенератора своими руками

Изготавливая лопасти самостоятельно, стоит особое внимание уделить соблюдению заданной чертежом формы изделий. Лопасти могут быть крыльчатого или парусного типа

Второй более прост в изготовлении, но имеет невысокий КПД, что делает его неэффективным в самодельных ветрогенераторах даже средних размеров.

Для изготовления лопастей самодельного ветрогенератора подойдут такие материалы как:

• пластик;
• дерево;
• алюминий;
• стекловолокно;
• поливинилхлорид.

Устройство лопастной части ветрогенератора

Если выбирать поливинилхлорид, то для создания лопастей отлично подойдут ПВХ-трубы диаметром от 160 мм. Пластик и дерево — менее износостойкие материалы, которые под воздействием осадков и сильного ветра через несколько лет придут в негодность. Оптимальный вариант — алюминий: он прочный и лёгкий, устойчивый к разрыву и залому, невосприимчивый к влаге и повышенным температурам.

Пошаговая инструкция по изготовлению

Когда все чертежи будут составлены, а материалы и инструменты подготовлены, можно начинать собирать ветрогенератор своими руками, руководствуясь следующим порядком:

1. Подготовить бетонный фундамент. Глубина ямы и объём бетонной смеси рассчитывается исходя из типа грунта и климатических условий. После заливки фундаменту нужно несколько недель, чтобы набрать нужную прочность. Только после этого можно устанавливать в него мачту на глубину 60-70 см, закрепив её растяжками.
2. Поместить подготовленные лопасти в трубу, закрепить их с помощью винтов и гаек на втулке, на которую будет установлен двигатель.
3. Расположить диодный мост рядом с двигателем и закрепите его с помощью саморезов. Подсоединить провод от двигателя к диодному мосту «плюс», а другой провод к отрицательному мосту.
4. Закрепить вал двигателя, надеть на него втулку и плотно затянуть её против часовой стрелки.
5. Уравновесить основание трубы с прикреплённым к нему двигателем и валом и отметить точку баланса.
6. Закрепить основание прибора болтами.

Ветрогенератор может прослужить гораздо дольше, если покрасить не только лопасти, но основание, вал и крышку двигателя. Чтобы включить установку потребуется комплект проводов, зарядное устройство, амперметр и аккумулятор.

Синхронные и асинхронные генераторы

Синхронные разновидности генераторов сравнительно сложные по своей конструкции. Кроме того, данные установки страдают при перепадах напряжения, это снижает выработку тока. Однако асинхронные генераторы по своему устройству ощутимо проще. Помимо этого у них превосходные технические параметры.

Данное различие отражается и на коэффициенте полезного действия. В синхронном генераторе потери энергии доходят до 11 процентов. В то же время в асинхронном генераторе они ограничены 5 процентами.

Наряду с этим асинхронные модели обладают целым рядом иных достоинств:

• У них сравнительно надежный корпус, который защищает сам механизм от контакта с отработанным топливом или влагой, что уменьшает потребность в периодическом техническом обслуживании;
• Они рассчитаны на использование в качестве источника питания для ламп накаливания, компьютеров и иной техники, а также для сварочных аппаратов, то есть для приборов со значительной чувствительностью к резким скачкам напряжения
• Конструкция генераторов постоянного тока данного типа обеспечивает длительный срок его службы, все его элементы отличаются высокими показателями надежности.

Пошаговая инструкция по сбору ветрогенератора

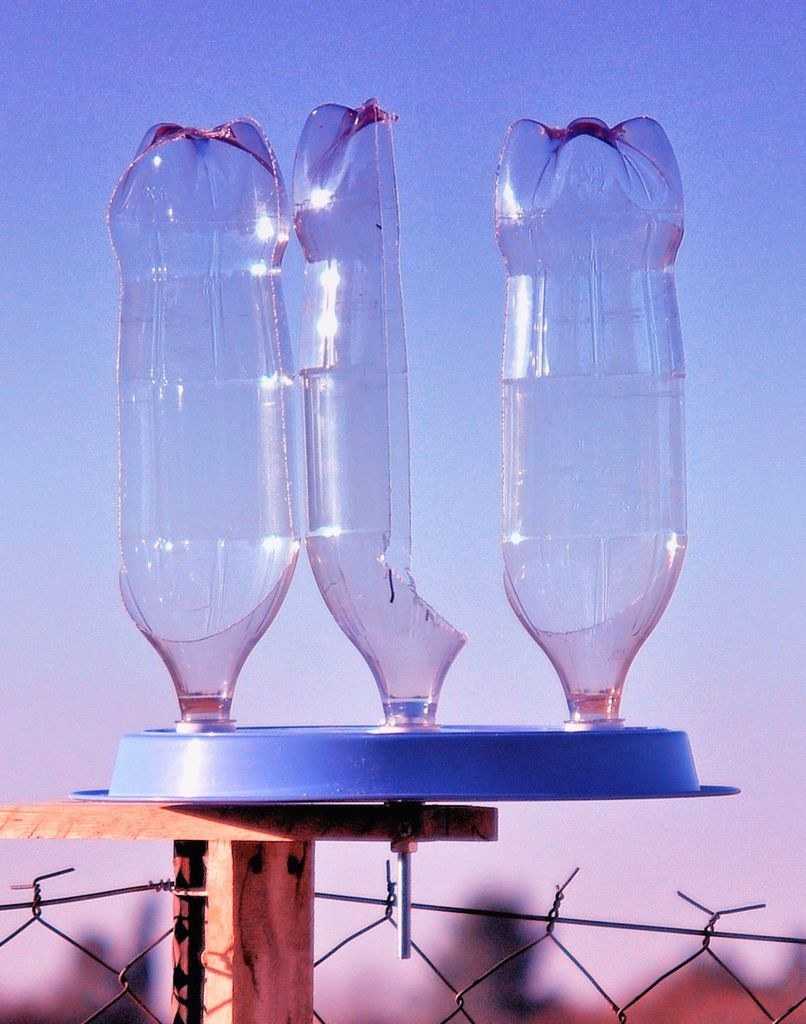

Сделать ветряк из пластиковых бутылок сможет даже ребенок. Он будет весело вращаться под дуновением ветра, издавая шум. Существует гигантское количество всевозможных схем постройки таких ветряков, в которых ось вращения может располагаться как вертикально, так и горизонтально. Электричества такие штуки не дают, зато прекрасно разгоняют кротов на приусадебных участках, которые вредят растениям и повсюду роют свои норки.
Самодельный ветрогенератор для дома чем-то похож на такой вот бутылочный ветряк. Только размерами он побольше, да и конструкцией посерьезней. Но если приделать к такому ветрячку небольшой моторчик, то он сможет стать источником электроэнергии и даже запитать какую-нибудь электрическую штуку, например, светодиод – на большее его мощности не хватит. Глянув на схему такой «игрушки», вы сможете понять, как сделать полноценный ветрогенератор.

Асинхронный генератор: особенности и преимущества

По типу вращения ротора генераторы бывают синхронными и асинхронными. Первые имеют сложную конструкцию, а также более чувствительны к перепадам напряжения в сети, что сказывается на их продуктивности. Асинхронные, напротив, обладают более простым принципом действия, а также имеют отличные технические характеристики.

На роторе синхронного генератора помещаются магнитные катушки, что усложняет процесс движения ротора, в то время как ротор асинхронного генератора скорее похож на обычный маховик. Конструктивные особенности значительно влияют на КПД, и в синхронном есть его потери (до 11%). В асинхронном показатель потери энергии снижается до 5%, что делает его более востребованным не только в быту, но и в производстве.

Также есть и другие преимущества асинхронных генераторов:

1. Более простой корпус защищает двигатель от попадания влаги и отработанного топлива, снижая необходимость частого технического обслуживания.
2. Генератор устойчив к перепадам напряжения, а также имеет выпрямитель на выходе, который защищает подключенные электроприборы от поломки.
3. Устройство способно служить источником питания для приборов, имеющих омическую нагрузку и высокую чувствительность к скачкам напряжения: сварочные аппараты, компьютерная и вычислительная техника, лампы накаливания.
4. Обладает высоким КПД, который сочетается с минимальным клирфактором (показатель потери энергии, которая затрачивается на нагрев самого прибора).
5. Имеет срок службы не менее 15 лет, поскольку все используемые детали достаточно надежные и не поддаются быстрому износу в процессе эксплуатации.

Все эти преимущества дают повод к использованию именно асинхронного агрегата, а простота его конструкции позволяет собрать в домашних условиях.Вариант электрогенератора с асинхронным двигателем Toyota

Типовая конструкция

Все конструкции ветряков для выработки электроэнергии, собранные своими руками, строятся по единому принципу. Обязательно наличие:

Мачта. Представляет собой длинный шест с креплением на крыше или земле.

Основной элемент-генератор, который продуцирует электричество для нужд хозяйства. Используют готовый мотор, купленный в отделе запчастей, снятый со старого автомобиля, собранный собственноручно.

Последний тип представляет интерес только для истинных любителей самоделок, так как разборка, сборка, перемотка занимают много времени, а в результате есть вероятность неисправности. Но в чем прелесть домашних поделок – возможность новых изобретений и альтернативных конструкций.

Стабилизатор напряжения. Регулирует мощность потока при перепадах.

Аккумулятор. Необходим для накопления, хранения и перераспределения электроэнергии. Даже в отсутствие ветра батарея обеспечивает бесперебойную подачу из запасов до полного истощения.

Вращающийся пропеллер. Различают модификации, насаживаемые на генератор и соединенные при помощи систем передач.

Можно ли сделать генератор своими руками

Изготовить генератор самостоятельно будет выгодно по той причине, что цена на него сравнительно высока, Однако тому, кто хочет сделать это устройство, чтобы впоследствии им пользоваться, необходимо:

• Обладать нужным набором навыков;
• Иметь требуемые детали и инструменты.

И в любом случае изготовленным собственными усилиями генератор будет обладать суженным набором навыков по сравнению с покупным. Помимо этого у самодельного устройства отсутствует гарантия производителя и если оно откажет в самый нужный момент, то пользователь не сможет обратиться к продавцу за оперативным бесплатным ремонтом.

Установка кремниевых фотоэлементов

Непосредственно перед установкой защитные стекла, уложенные в алюминиевые рамы, хорошо очищают от пыли и обезжиривают спиртосодержащим составом.

Купленные фотоэлементы ровно располагают на разметочной подложке на расстоянии 3-5 миллиметров друг от друга и делают маркировку углов общей конструкции.  Затем приступают к пропайке элементов – самому важному и трудоемкому отрезку работы по сборке генератора. Пропайку действующих элементов генератора осуществляют по схеме, в которой «+» являются дорожки на внешней стороне, а «-» – каналы, расположенные на изнаночной части пластины

Пропайку действующих элементов генератора осуществляют по схеме, в которой «+» являются дорожки на внешней стороне, а «-» – каналы, расположенные на изнаночной части пластины.

Для корректного соединения контактов сначала наносят флюс (кислота для паяния) и припой, а потом осуществляют обработку в строгой последовательности сверху вниз. В конце все ряды соединяют между собой.

Следующим шагом делают проклейку фотоэлементов. Для этого в центр каждой пластины из кремния выдавливают немного герметика, образовавшиеся цепочки элементов переворачивают внешней стороной вверх и размещают в строгом соответствии с разметкой, нанесенной ранее.

Аккуратно руками прижимают пластины, фиксируя их на нужном месте

Действуют очень осторожно, стараясь не повредить и не согнуть материал

Контакты фотоэлементов, расположенных по краям, выводят на отдельную шину (широкий серебряный проводник), как «+» и «-». Дополнительно комплекс оснащают блокирующим диодом. Соединяясь с контактами, он не дает аккумуляторам разрядиться через каркасную конструкцию в ночное время суток.

В донной части каркаса проделывают дрелью отверстия, через которые провода выводят наружу. Чтобы они не провисали, используют в работе силиконовый герметик.

С шагами сборки солнечной панели из 60ти элементов познакомит следующая фото-галерея:

Собранные пайкой фотоэлементы теперь надо закрепить на основе. Можно приклеить к фанере и закрыть стеклом. Однако в примере приклеивание сначала производится к стеклу:

Для того чтобы аккумулятор, предназначенный для накапливания заряда, не поглощал выработанную фотоэлементами энергию, его солнечную батарею подключают через диод Штоки:

Сборка мини гелиостанции, приведенной нами в примере, производим в соответствии с представленной на фото схемой. В подключении используем провод с медной жилой сечением от 1м²

Эта мини электростанция способна вырабатывать до 15 В. Следует учесть, что максимум производительности будет отмечен только в солнечные безоблачные дни. В пасмурную погоду прибор будет генерировать значительно меньше или не станет генерировать энергию вообще. Потому аккумулятор к ней подбирают так, чтобы запаса хватило как минимум на сутки.

Меры безопасности

Электролизерные установки представляют собой устройства повышенной опасности. Поэтому в процессе их изготовления, монтажа и эксплуатации необходимо строго соблюдать как общие, так и специальные меры безопасности.

Среди специальных требований наиболее важными являются:

1. Не допускается образование взрывоопасных концентраций смеси кислорода с водородом или воздухом.
2. Не допускается работа водородных генераторов, если в его смотровом окне не виден уровень жидкости.
3. При выполнении ремонтных работ необходимо убедиться в полном отсутствии водорода в конечной точке системы.
4. Возле электролизеров не разрешается пользоваться открытым огнем, электрическими нагревательными приборами и переносными лампами напряжением более 12 В.
5. При работе с электролитом необходимо пользоваться спецодеждой, перчатками и очками.

1. Специалисты не рекомендуют самостоятельно изготавливать автомобильные водородные генераторы. Мотивируется это тем, что автомобильный электролизер представляет собой достаточно сложное и небезопасное устройство, при изготовлении которого необходимо использовать специальные материалы и реагенты.
2. При самостоятельной установке в автомобиль электролизера, изготовленного своими руками, необходимо исключить возможность попадания газа в камеру сгорания топливо-воздушной смеси при заглушенном двигателе. При выключении двигателя в обязательном порядке водородный генератор должен автоматически отключаться от сети электропитания автомобиля.
3. При самостоятельном изготовлении автомобильного электролизера не забудьте оснастить его специальным водяным клапаном – барботером. Его использование позволит значительно повысить безопасность эксплуатации автомобиля.

Еще средневековый ученый Парацельс во время одного из своих экспериментов заметил, что при контакте серной кислоты с феррумом образуются воздушные пузырьки. В действительности то был водород (но не воздух, как считал ученый) – легкий бесцветный газ, не имеющий запаха, который при определенных условиях становится взрывоопасным.

В нынешнее времяотопление водородом своими руками – вещь весьма распространенная. Действительно, водород можно получать практически в неограниченном количестве, главное, чтобы были вода и электроэнергия.

Такой способ отопления был разработан одной из итальянских компаний. Водородный котел работает, не образуя никаких вредных отходов, из-за чего считается самым экологическим и бесшумным способом обогрева дома. Инновация разработки в том, что ученым удалось добиться сжигания водорода при относительно низкой температуре (порядка 300ᵒС), а это позволило изготавливать подобные отопительные котлы из традиционных материалов.

При работе котел выделяет только безвредный пар, и единственное, что требует затрат – это электроэнергия. А если совместить такое с солнечными панелями (гелиосистемой), то эти расходы можно и вовсе свести к нулю.

Как же все происходит? Кислород вступает в реакцию с водородом и, как мы помним из уроков химии в средних классах, образует молекулы воды. Реакция провоцируется катализаторами, в результате выделяется тепловая энергия, нагревающая воду примерно до 40ᵒС – идеальной температуры для «теплого пола».

Регулировка мощности котла позволяет добиться определенного температурного показателя, необходимого для отопления помещения с той или иной площадью. Также стоит отметить, что такие котлы считаются модульными, т. к. состоят из нескольких независимых друг от друга каналов. В каждом из каналов имеется упомянутый выше катализатор, в результате в теплообменник поступает теплоноситель, уже достигший необходимого показателя в 40ᵒС.

Выводы и полезное видео по теме

Особенности и нюансы пропайки фотоэлементов для изготовления своими руками в домашних условиях эффективного солнечного генератора. Подсказки и советы для мастеров, любопытные идеи и личные наработки.

Как правильно протестировать фотоэлемент и замерить его основные параметры. Эта информация пригодится при последующих расчетах точного количества пластин, необходимых для полноценной работы системы.

Полное пошаговое описание процесса сбора солнечной батареи для генератора в домашних условиях. Правила работы, начиная от приобретения нужных элементов и заканчивая общим тестом изготовленного прибора.

Зная об устройстве солнечных генераторов, собрать их дома не составит большого труда. Конечно, работа потребует внимания, аккуратности и скрупулезности, но результат оправдает все финансовые и трудовые затраты. Готовый агрегат в полном объеме обеспечит здание теплом и электроэнергией, создав для проживающих необходимый уровень комфорта.

Сразу замахиваться на крупный проект не стоит. Для начала имеет смысл попробовать свои силы на сборке небольшого агрегата, а затем, полностью овладев всеми нюансами процесса, приступить к сооружению более мощной и масштабной установки.

А какой способ сооружения мини-электростанции выбрали вы для обустройства дачного участка? Пишите, пожалуйста, комментарии, делитесь полезными сведениями и фотоснимками по теме статьи в расположенном ниже блоке. Задавайте вопросы по спорным или неясным моментам.
