Как из одной розетки сделать две и как правильно провести розетку от розетки

Зачем устанавливать тройные розетки

Подключение тройной розетки требуется чаще всего людям, которые не планируют в ближайшее время проведение ремонта, но хотят больше удобств для пользования электроникой и электрической техникой. Подсоединение такого устройства имеет преимущества и недостатки.

Достоинства:

• низкая себестоимость;
• безопасность и надежность креплений;
• отсутствие необходимости прокладки дополнительных проводов;
• возможность быстро улучшить функциональность электрической сети в квартире;
• возможность осуществить ремонт легко и быстро в случае возникновения неисправностей;
• простота монтажа тройной розетки и ее использования.

В то же время необходимо быть готовым и к недостаткам:

• есть необходимость сверления подрозетников на три модуля;
• потребуется использование дополнительных приборов (в частности, перфоратора);
• во время работы может образоваться много пыли и грязи.

Установка тройной розетки может значительно улучшить функциональность проводки в помещении, не требуя при этом дополнительных затрат на кабели и места в нем.

Интернет-розетка

Современные компьютерные розетки обозначаются аббревиатурой 8P8C: из английского — 8 позиций, 8 контактов, имеют фиксатор, применяются для соединения различных объектов в сеть. Подключается четырехпарный кабель – витая пара. Рассматривается подключение двойной компьютерной розетки T 568 B, так как ее чаще всего используют в России.

Обрезается кабель на нужную длину, удаляется наружная изоляция примерно на 5 см. Разматываются витые пары на необходимое для заделки в розетку расстояние. С задней стороны коннектора находятся прорезающие контакторы, в которые зажимаются провода. При нажатии происходит разрезание изоляции двумя острыми ножами и обеспечивается надежный контакт жилы с клеммой. Необходимо соблюдать распиновку коннектора по цветам жил. В розетке нарисованы цвета – какие провода в какие контакты нужно вставлять. Выбирать надо вариант B (для розетки T 568 B). Заделка контактов производится тыльной стороной канцелярского ножа или тонкой плоской отверткой, но лучше всего использовать специальное устройство для заделки и обрезки витой пары. Это устройство сильно улучшает качество работы и экономит время монтажника. Просто нужно надавить сверху до щелчка, и дело сделано. После зажима проводов ненужные концы обрезаются.

Перед монтированием розетки к стене можно перестраховаться и прозвонить контакты мультиметром, чтобы потом не разбирать конструкцию. В зависимости от исполнения коннектора – внутреннего или внешнего — корпус крепится либо в обычный подрозетник (пластиковыми распорками с зубцами), либо на поверхность стены (болтами или двусторонним скотчем). Сверху закрывается крышкой. Подключение двойной интернет-розетки отличается тем, что подсоединяются два кабеля: каждый — к своему гнезду, также соответственно цветовым маркерам на коннекторе.

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать. Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может

В противном случае о корректной работе и речи быть не может

В противном случае о корректной работе и речи быть не может

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Галерея изображений

Фото из

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Зажим-разветвитель ВАГО

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. О том, как действовать в случае подключения розетки с заземлением, написано здесь. Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки

Здесь, не имея опыта, достаточно сложно найти баланс

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты

Важно, чтобы изделие не оказалось подделкой. Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно

Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

Устройство и виды двойных розеток

Электророзетка состоит из внешнего защитного корпуса и рабочей части, которая включает в себя основание и контакты. Последние соединяются между собой при помощи винтовых клемм – специальных зажимов, к которым подключается кабель электрооборудования. В зависимости от модификации выделяют следующие виды двойных розеток:

1. Открытого и закрытого исполнения. Они различаются тем, что модели закрытого исполнения имеют шторки, закрывающие отверстия и сдвигаемые в сторону при подключении прибора. Это специальная защита от маленьких детей и домашних животных.
2. С заземлением и без. Модели первого вида имеют заземляющие контакты, которые защищают людей от ударов тока, а электроприборы – от скачков напряжения.
3. Для внутренней и наружной установки. Устройства первого вида имеют маркировку IP-44 и оснащены специальным корпусом с защитой от влаги. Вторая разновидность сопровождается маркировкой IP-55 и имеет дополнительную защиту от пыли.

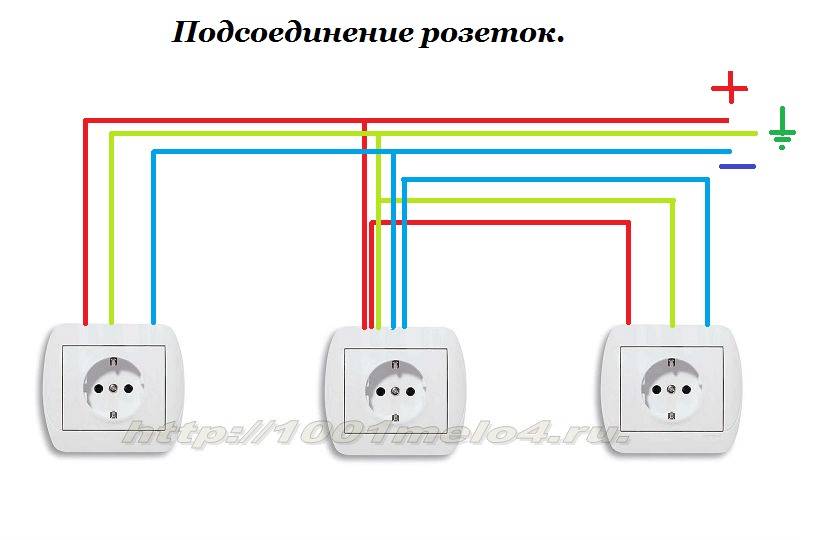

Параллельное соединение розеток в модульном блоке

Имеется розеточный модуль, в котором выполнено параллельное соединение розеток. Конечно, все они продаются уже в собранном виде, но я хотел бы разобрать и объяснить сам принцип подключения. Чтобы подсоединить провода к розетке-блоку, необходимо, прежде всего, снять крышку, отвинтив крепящие ее винты.

Если теперь посмотреть внимательно на конструкцию розетки, можно увидеть, что клеммы приемных отверстий соединены между собой параллельно. Чтобы подвести напряжение ко всем клеммам, достаточно подсоединить провода к любой их паре.

Давайте разберем, как выполняется подключение проводов в таком блоке. Снимаем все установленные провода и для наглядности берем разноцветные: коричневый провод – фаза, синий провод – ноль.

Как видно на фото блок состоит из четырех розеток. В каждой розетке, как и в любой другой есть по два контакта. Наша задача подключить все розетки так чтобы они работали не зависимо друг от друга, а это можно сделать, применив параллельное соединение розеток.

На самом деле все довольно просто. Допустим, что правый контакт розетки — ноль, левый фаза. На правый контакт каждой розетки подключаем синий провод: от первой на вторую, со второй на третью и т.д. На левый контакт каждой розетки аналогично подключаем коричневый провод.

В данном розеточном модуле предусмотрены контакты заземления. Заземляющий провод к ним подключается с помощью болта и шайбы, поэтому его мы скрутим кольцом. Фазный и нулевой провод оставим прямыми, так как в самих контактах розетки провода фиксируются с помощью прижимной пластины

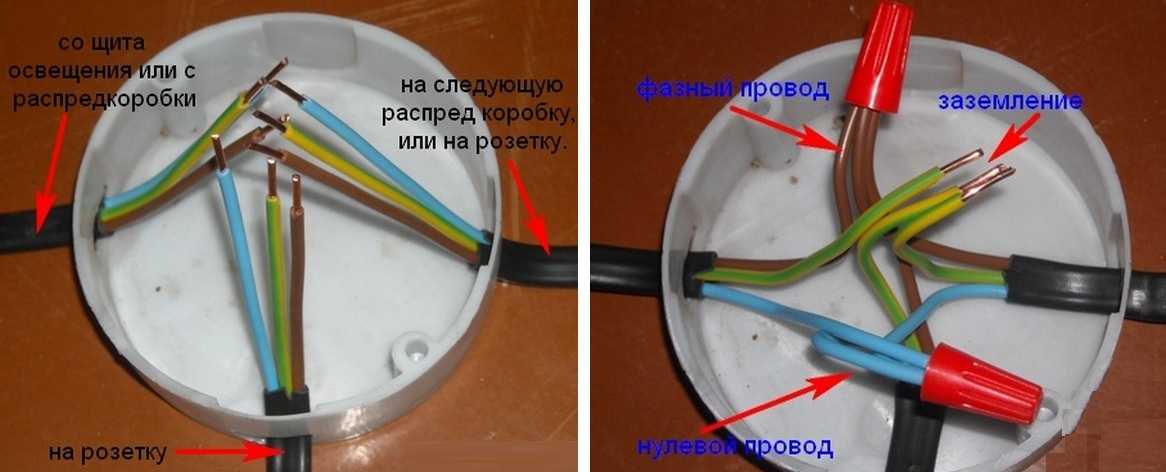

При подключении нужно обращать внимание и на цвет изоляции проводов

К клемме заземления подключается обычно желтый провод, к «фазе» и «нулю» – голубой и коричневый. Если заземляющий провод многожильный (состоит из многих тонких проводков), то после сворачивания колечком его желательно облудить. В противном случае отдельные проводки могут выпирать из-под шайбы с винтом, и контакт будет не полным. Это же относится и к проводам «фазы» и «нуля».

После снятия изоляции (длиной примерно 1 см) их необходимо скрутить плоскогубцами и облудить. При покупке розеток модульного типа, как на примере, желательно перед установкой проверить правильность подключения и надежность соединения контактов. При необходимости контакты нужно подтянуть.

Подсоединив жилы к клеммам, провод в точке разветвления желательно прикрепить к корпусу розетки – чтобы его нельзя было выдернуть. Способ крепления может быть различным в зависимости от конструкции розетки. Можно использовать лейкопластырь или пластинку из металла с отверстиями по краям. Некоторые розетки имеют в своей комплектации специальный хомутик для этого.

В заключение нужно проверить правильность подсоединения, подключив к каждой паре приемных гнезд какой-нибудь электроприбор с евророзеткой. Заодно проверяется и легкость включения/выключения.

Если вилка вставляется и извлекается с чрезмерным усилием, нужно подогнуть контакты заземления, выступающие по бокам. Перед установкой крышки в ней нужно прорезать боковое отверстие для провода. Обычно для него уже имеется наметка в крышке. Требуется всего лишь вырезать обозначенное место и, установив крышку на место, привернуть ее винтами.

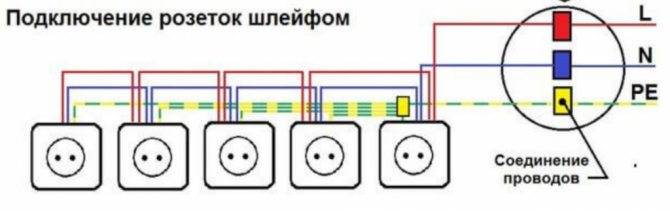

Соединение розеток шлейфом

Иногда возникает необходимость установить дополнительную розетку, подключив ее параллельно к уже установленной. Такая схема подключения экономичнее, чем прокладывание отдельного провода.

В этом случае провода от новой розетки нужно подключить к клеммам установленной розетки таким образом, чтобы «фаза» была подключена к «фазе», а «ноль» – к «нулю». Обычно в розетках фазный провод располагается справа.

Подключая электрические устройства и соединяя между собой провода, нужно проследить, чтобы металл соединяемых проводов был одинаков. Т.е. медная жила должна соединяться к медной, а алюминиевая – с алюминиевой.

При контакте меди с алюминием происходит окисление металлов (в виде белого налета), приводящее в конечном итоге к нарушению контакта. Если условие одинаковости металла соединяемых жил обеспечить невозможно, нужно облудить контактирующие кончики проводов (это не спасет от окисления, но замедлит его процесс). О том как выполнить параллельное соединение розеток шлейфом поговорим в следующей статье.

Похожие материалы на сайте:

• Схема подключения двойного выключателя
• Проходной выключатель схема подключения

Как подключить розетку теория

Если в вашей проводке предусмотрено заземление, то не пренебрегайте им, — подключить три провода не намного сложнее, чем подключить два

Так как ток переменный, то не важно какой провод на какую сторону колодки вы подключите

Чтобы подключить розетку к электросети, достаточно подсоединить всего два провода: ноль и фазу. Если в вашей проводке предусмотрено заземление, то не пренебрегайте им, — подключить три провода не намного сложнее, чем подключить два

Так как ток переменный, то не важно какой провод на какую сторону колодки вы подключите

А вот надежный контакт и невозможность короткого замыкания очень важны! Поэтому зачищайте провод ровно настолько, насколько он войдет в клемму. Если зачистили слишком много, то обрежьте лишнее кусачками.

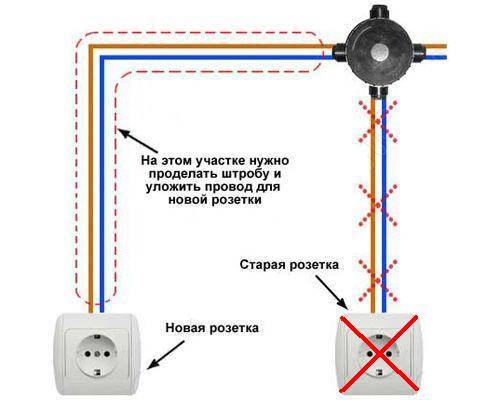

Cпособы переноса точки подключения

Выделяют два простых способа, позволяющих осуществить перенос розеток без разрушения отделки стен:

• Путем создания шлейфа – предполагает создание перемычки от старой «точки» к новому месту подключения.
• Посредством удлинения провода – предполагает продление электрической линии в полости новой штробы.

Если же новое выбранное место гораздо дальше прежнего, можно сделать полноценную замену всей линии, проложив отдельный провод от расположенной на незначительном удалении распределительной коробки. Но, в отличие от двух выше описанных способов, прокладка новой линии требует проведения масштабных ремонтных работ.

Важный момент: удлинять проводник необходимо электрокабелем, жилы которого имеют одинаковое сечение и выполнены из одного и того же материала

Выбирая шлейфовый способ подключения новой розетки, учитывайте, что такое соединение является весьма ненадежным для установки трех и более силовых точек. При повреждении одного участка или гнезда неработоспособна будет вся последовательная цепь устройств. И, согласно правил ПУЭ, его не допускается применять для запитки мощных электроприборов: микроволновок, электроплит, холодильников, стиральных машин и т.п.

Еще одна негативная сторона заключается в том то, что при соединении двух розеток единым шлейфом, токовая нагрузка последовательно переходит от одного устройства к другому. А потому при включении в соединенные через перемычки розетки нескольких приборов одновременно напряжения для их работы может не хватить.

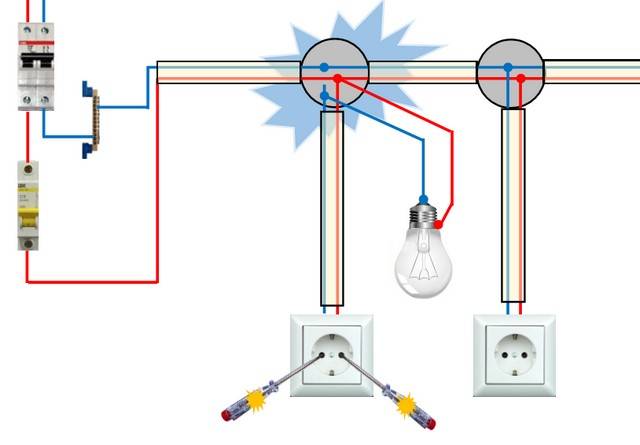

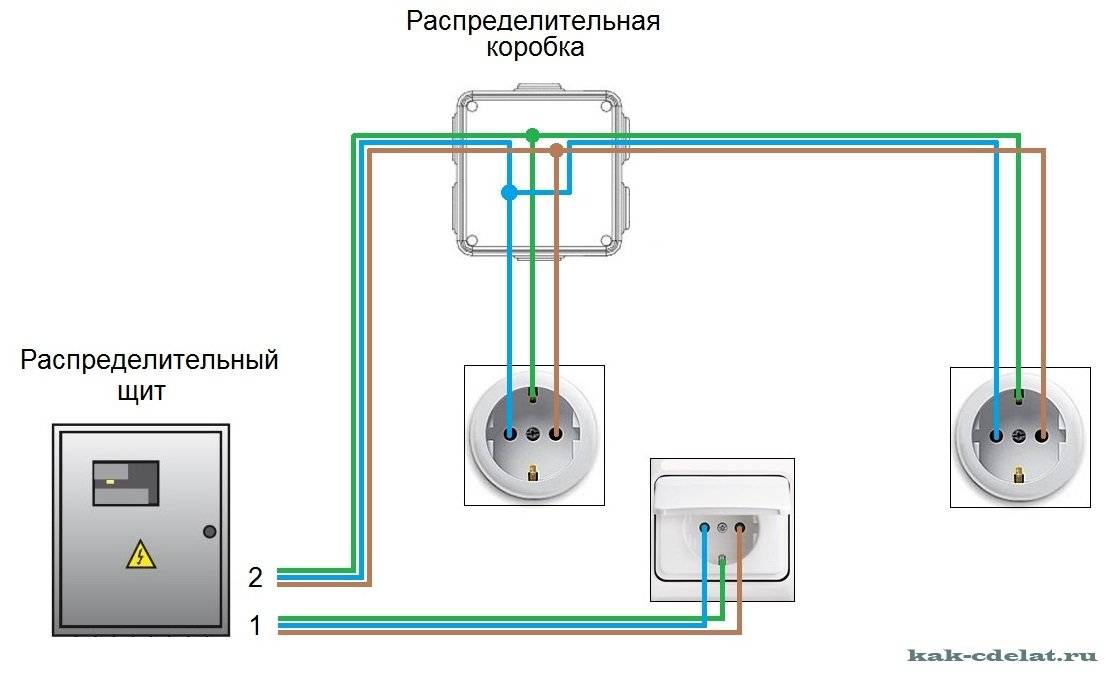

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как спрятать провод

Силовой провод, соединяющий имеющиеся варианты расключения, надо как-то спрятать. Часто это вопрос не только эстетики, но и безопасности.

Вариантов маскировки провода несколько.

1. Штроба в стене. Если в стене скрытая проводка, то такой способ предпочтителен. Неплохо решить вопрос с разветвлением розеток на этапе черновых работ. Тогда не придется портить обои, убирать плитку. Способ наиболее предпочтительный, но затратный и долгий.
2. Спрятать под широкий плинтус или специальный плинтус с кабель-каналом. Если розетку сделать недалеко от пола, то такой способ удобен.
3. В дачных, загородных домиках можно проводку расположить в кабель-канале. Провод будет спрятан, но внешний вид кабель-канала портит вид комнаты. Для лучшей маскировки выбирают цветной кабель-канал или с расцветкой «под дерево».
4. Спрятать провод в подразетнике. Если его немного и провод мягкий, то свободное место подразетника позволит разместить десяток сантиметров.
5. Скрыть провода под наружной крышкой розетки. Если розетка достаточно крупная, то внурь влезет несколько десятков сантиметров проводки.
6. Случается, что красота приносится в жертву необходимости. Например, для проводки по банному помещению используют медные, латунные, алюминиевые трубки, не поддающиеся коррозии.

Бывают способы, когда лучший способ спрятать проводку — показать ее открыто. Такой монтаж на фарфоровых изоляторах будет смотреться органично в интерьере «под старину».

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя.

Порядок крепления подрозетника

Двойной подрозетник с подведенными к нему электрическими проводами прикрепляется к розетке посредством держателей, расположенных на боковых гранях. Эти приспособления не всегда входят в комплект устройства, и в таком случае их нужно приобретать отдельно. Существуют также модели без фиксирующих лапок, которые привинчиваются к розетке и стене с помощью шурупов.

Чтобы обеспечить высокую надежность крепления, лучше дополнительно воспользоваться цементным раствором или алебастром. Дело в том, что двойной подрозетник испытывает сильную нагрузку, и крепления устройства могут ослабевать и расшатываться в процессе его эксплуатации. Это приводит к вываливанию подрозетников с оголением проводов и возникновению опасных аварийных ситуаций.

Смешайте сухой алебастр с водой, чтобы получить густую однородную массу, напоминающую по консистенции сметану. Лучше всего разводить раствор небольшими порциями, работать с которыми будет более удобно. Поместите материал в то место, где подрозетник будет соприкасаться со стеной. Для обеспечения хорошего схватывания смеси с поверхностью предварительно смочите внутренние края ниши водой. Примерно через 20-30 минут после нанесения алебастра можно приступать к установке внутренней части устройства. Поместите «стакан» в подготовленную нишу, хорошо прижмите и выровняйте его положение, используя уровень и молоток.

Если между подрозетником и стеной образовались щели, заполните их остатками алебастра. Снимите ножом наплывы, пока гипс не обрел абсолютную прочность. Разместите в правильном положении розетку и, убедившись, что устройство находится в окончательном положении, закрепите его с использованием винтов. Если нужно скорректировать уровень, воспользуйтесь круглогубцами.

Остается только приложить сверху лицевую панель и зажать ее при помощи шурупов. Корпус будет закрывать неприглядную часть розетки и защищать ее от возможных повреждений. Как только розетка будет полностью установлена, включите автоматы на щитке и проверьте работу электрооборудования. Начать тестирование лучше с подключения небольших по мощности приборов, например, малогабаритной бытовой техники или настольной лампы. Это позволит системе набрать оптимальную мощность для работы в более серьезных условиях, а также избежать серьезных последствий при наличии ошибок в процессе установки розетки.

Подготовка к подключению

Первым делом обесточивают данный участок электропроводки и удостоверяются в отсутствии напряжения при помощи отвертки-индикатора.

Определяются со способом прокладки провода, есть два варианта:

1. открыто: по поверхности стены в кабель-канале. Способ быстрый и малозатратный, но неэстетичный;
2. скрыто: в борозде (штробе), впоследствии заполняемой раствором. Более привлекательный способ: на стене будут видны только розетки.

При значительном удалении розеток можно сократить длину штроб или кабель-каналов, проложив кабель по такой траектории: от розетки-источника вниз в штробе или кабель-канале до плинтуса, далее под плинтусом до места под новой розеткой и затем снова в штробе или кабель-канале непосредственно к розетке.

Далее:

1. высверливают в стене коронкой отверстие для новой розетки;
2. крепят дюбелями кабель-канал или вырезают штробу — в зависимости от принятого способа прокладки. Борозду удобно резать профессиональным штроборезом со встроенным пылесосом. Домашнему умельцу этот дорогой инструмент следует взять напрокат. При отсутствии такой возможности высверливают перфоратором вдоль трассы ряд отверстий, и затем зубилом выбивают промежутки между ними. А можно вдоль границ будущей штробы сделать две прорези болгаркой и удалить тело стены, заключенное между ними любым удобным для исполнителя способом;
3.  в штробу закладывают гофрированную трубу, в нее помещают отрезок провода и затем заделывают борозду гипсом или цементным раствором. Гофрированная трубка обеспечит возможность замены поврежденного провода без вскрытия штробы.

Если толщина штукатурки на стене составляет хотя бы 4 мм, можно поступить проще:

• разрезать обои вдоль линии прокладки кабеля, намочить края и затем развести их в стороны;
• процарапать в штукатурке бороздку такую, чтобы в ней помещался только кабель;
• уложить кабель и зашпаклевать бороздку, затем приклеить обратно обои.

При открытой прокладке, в лицевой панели существующей розетки, делают вырез для выпуска провода: он позволит ей плотно прилегать к стене.

Длину кабеля для подключения новой розетки подбирают так, чтобы с каждой стороны оставался запас в 20 см. Это нужно для качественного подсоединения.

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Выводы и полезное видео по теме

Чтобы из одной розетки получилось две, можно использовать максимально простой способ – поставить двойную модель вместо одиночной. Пошагово этот вариант продемонстрирован в видео:

В видео ролике кратко изложены основные принципы последовательного подключения розеток:

Перед началом работ по проведению розетки следует четко определить, какой провод за что отвечает. Как правильно это сделать, не имея практического опыта, подскажет видео-пособие:

Видео обзор популярных соединителей, используемых для соединения проводов между собой:

Рассмотрев вопрос о целесообразности проведения новой розетки от уже существующей и приняв решение о ее монтаже, предстоит внимательно отнестись ко всем этапам проведения работ. В дальнейшем предстоит строго придерживаться правил эксплуатации новой электроточки, чтобы исключить перегрузку линии – нельзя в такие розетки одновременно включать 2 довольно мощных прибора.
