Как установить и подключить розетку: пошаговое руководство

Как подключить розетку: теория

Важно! Прежде, чем приступать к установке розеток или любым другим электромонтажным работам, выключите рубильник на щитке или на счетчике (выкрутите пробку) и убедитесь, что проводка не находится под напряжением. Чтобы подключить розетку к электросети, достаточно подсоединить всего два провода: ноль и фазу

Если в вашей проводке предусмотрено заземление, то не пренебрегайте им, — подключить три провода не намного сложнее, чем подключить два. Так как ток переменный, то не важно какой провод на какую сторону колодки вы подключите

Чтобы подключить розетку к электросети, достаточно подсоединить всего два провода: ноль и фазу. Если в вашей проводке предусмотрено заземление, то не пренебрегайте им, — подключить три провода не намного сложнее, чем подключить два

Так как ток переменный, то не важно какой провод на какую сторону колодки вы подключите

А вот надежный контакт и невозможность короткого замыкания очень важны! Поэтому зачищайте провод ровно настолько, насколько он войдет в клемму. Если зачистили слишком много, то обрежьте лишнее кусачками.

Если вы зачистили правильно, то оголенный провод не должен торчать наружу из клеммы.

Как следует затяните прижимной винт, а после этого убедитесь, что провод держится в клемме хорошо. Соединение должно быть механически надежным — провод не должен выпадать из клеммы даже при при несильном подергивании.

Определение типа проводки

Установку розетки с заземлением осуществляют в тех домах, где проложена трехжильная проводка. В жилищах с проводкой, включающей только две жилы, нет смысла монтировать такую заземляющую розетку, поскольку она не будет выполнять возложенную на нее задачу.

Поэтому первое, что следует выполнить – определить, какой тип проводки в квартире. Если электропроводка в доме устаревшая двухжильная, ее придется заменить на трехжильный аналог. Современная трехжильная проводка по всем параметрам соответствуют всем стандартам безопасности.

Замена проводки – дополнительная статья расходов, но затраты непременно окупятся долгой «жизнью» электроприборов и безопасностью домочадцев

Узнать, имеется ли в электрическом щите шина заземления, можно у электрика, обслуживающего ваш подъезд или дом. Тип проводки определяют и по количеству проводов. Если к точке подключения подведен двухжильный кабель, значит в наличии только «фаза» и «нейтраль».

Если розеточная линия проложена от щита двухпроводным кабелем, нужно лишь к каждой точке подвести от электрощитка третий заземляющий провод. Но эту процедуру можно выполнить только при условии, что щиток оснащен заземляющей шиной.

В пункте 1.7.127 действующего ПУЭ четко прописано, что заземляющий проводник должен быть выполнен из медного изолированного провода сечением не менее 2,5 кв.мм.

Чтобы ввести новую линию розеток, стоит воспользоваться готовым трехжильным кабелем, уже оснащенным заземляющим проводом

Прокладывать кабель сечением в 1,5 мм2 от распределительной коробки к розетке не целесообразно. Ведь в этом случае «запитать» мощный прибор от нее невозможно. Для однофазной сети лучше брать сечение с запасом – 2,5 мм2.

Для организации электропроводки в квартирах и частных домах выбирают кабель маркировки ВВГ, для деревянных построек и пожароопасных помещений – ВВГнг.

Главное требование к защитному проводу – в его цепи не должно присутствовать отключающих устройств. Поэтому его монтируют помимо любых предохранителей, автоматов и рубильников.

Согласно пункту СНиПа 3.247 запрещено выполнять последовательное соединение защитных проводников; каждую новую точку следует подключать своим кабелем

Последовательное заземление чревато тем, что при возникновении аварийной ситуации может произойти электромагнитная несовместимость. Подключенные электроустановки будут создавать помехи, которые могут привести к нежелательным последствиям, при которых защитный контур не справится с возложенной на него задачей.

Несколько советов

Так как эти блоки до сих пор считаются новинками, необходимо привести несколько рекомендаций, касающихся того, как подключить розетку с выключателем.

  1. Если установка планируется в деревянном доме, то подрозетник должен быть металлическим.
  2. Когда блок монтируют около дверного проема, ту часть, которая является выключателем, располагают ближе к двери.
  3. Если знаний в электрике не хватает, опыта работы и уверенности в правильности своих действий нет, лучше доверить работу профессионалам.
  4. Нередко домашние мастера при подключении совершают разные ошибки. Самая «популярная» оплошность приводит к тому, что розетка оказывается в рабочем состоянии, а выключатель функционировать отказывается. В этом «тяжелом» случае виновато неправильное распределение проводов — путаница с фазой и нейтралью на розетке. Решение — пуск на перемычку фазного проводника, и возвращение нулевой жилы на розетку.

Порой такие конструкции становятся единственным возможным решением, и в этом случае хозяевам уже не приходится размышлять о плюсах и минусах блоков. Понимание того, как подключить розетку с выключателем, даст возможность справиться с подобной работой и в будущем.

Пример такого подключения можно увидеть в этом ролике:

Промежуток от пола

Многие интересуются: на какой высоте делать тв розетку? Для верного выбора месторасположения под розетку к телевизионному прибору, следует избрать подходящий участок на стене, где можно укрепить телевизор.

Считается приемлемым, чтобы розетка была целиком спрятана за корпусом прибора. При обследовании обратной стороны TV приёмника, можно заприметить ложбинки. Такие заглубления и разъёмы, а также различия в типах креплений кронштейнов позволят верно подобрать месторасположение розетки для отдельной модели, ведь приемлемое поднятие розеток к телеприёмнику сильно зависит от его габаритов.

Не всегда возможно всё рассчитать с розеткой под телевизионный прибор, ведь он может поломаться и придётся покупать другое изделие, отличающееся по конструкции от предыдущей модели. Поэтому выработан универсальный подход в этом вопросе.

Этот метод говорит так, что оптимальная высота поднятия розетки для телевизора равняется 130-140 см от пола. Это правило применимо для помещений, где смотрят телевизор в сидячем положении.

Выбор способа монтажа проводки

Работы проводятся по одному принципу

  • Толщина кабеля. Сечение дочернего совпадает с родительским.
  • Дизайн. Не влияет на функционал, подбирается к интерьеру, зависит от пожеланий хозяина.
  • Система подключения контактов. Зависит от того, сколько контактов расположено на бытовом приборе — два или три.
    1. В первом случае ноль и фаза присоединяются к разным контактам.
    2. При использовании трёх проводков — фаза, ноль и заземление, которое прикрепляют к крепёжному винту, расположенному на корпусе устройства, предварительно сняв с него крышку.
  • Заземление. При его наличии в первой розетке монтируют и на последующих, учитывая требования ПЭУ, где указано об использовании цельного кабеля.

Скрытая

  1. В стене прорезают канавки — штробы, в них укладывают кабель.
  2. Замазывают цементным или гипсовым раствором.
  3. Затем переходят к отделочным работам.

Внимание
Чтобы провести розетку от имеющейся, выясняют, возможно ли вырезать штробу, канавку, высверлить выемку под подрозетник, а только потом приступают к подключению.

Порядок монтажа

План работ

  1. Отключить электричество, обесточить помещение, где проводятся ремонтные работы. Тестером убедиться, что всё сделано правильно.
  2. Снять крышку с основной розетки.
  3. Извлечь прибор, ослабив удерживающие контакты.
  4. Подсоединить кабель к новой точке.
  5. Убедиться, что кабель не передавлен ограничителем, при необходимости отколоть кусочек стены или подрозетника, подогнав под размер провода.
  6. Установить розетку на место.
  7. Просверлить отверстие в декоративной крышке для кабеля.
  8. Прикрутить крышку.
  9. Проводку спустить вниз к плинтусу, провести к нужной точке, прикрепляя к стене скобами на расстоянии 30–40 см друг от друга.

Варианты скрытия

  1. При наружном способе её прикручивают к плинтусу или оставляют в виде переноски. Провод прячут в кабель-канал, приклеенный к стене или прикреплённый между крышкой розетки и плинтусом.
  2. Кабель, установленный на длительный срок, скрывают под слоем штукатурки. Для этого проделывают бороздку, прокладывают проводку, затем замазывают штукатуркой.
  3. Если стена оклеена обоями, их разрезают по линии укладки кабеля, предварительно намочив. Затем аккуратно, чтобы не порвать, разводят края обоев в стороны, делают бороздку для кабеля. После закладки также замазывают раствором цемента, обои приклеивают обратно.

Установка клеммника и монтаж накладки

Розеточная накладка устанавливается в последнюю очередь

После проведения проверки работоспособности розетки можно приступать к финальной части установки устройства. Сначала необходимо остаток проводов спрятать в выемку и установить клеммник в сделанное для розетки гнездо

Когда он будет установлен, необходимо осторожно подкрутить его болтами, чтобы надежно зафиксировать на поверхности. Грамотно смонтированный клеммник не должен шататься

Также из него не должны торчать остатки проводки.

После того, как клеммник будет зафиксирован в гнезде, необходимо повторно провести проверку подключения. Например, к розетке можно подсоединить ноутбук и посмотреть, заработал ли на нем интернет. Если его нет, придется проверять распиновку. Проводки могут быть подключены не в той последовательности, что в итоге приводит к отсутствию сети. Еще одна распространенная причина отсутствия Internet — недожатый кабель. В таком случае придется просто надежнее подключить фиксатор.

Если проверка была успешной и интернет заработал, можно двигаться дальше. Надо подрезать все выступающие жилы и установить поверх них специальную накладку. Она монтируется очень легко. Надо просто положить ее поверх гнезда и придавить рукой до появления характерного щелчка. После этого установку розетки можно считать полностью завершенной.

Интернет-розетка — специальное устройство, которое используется для подключения электроники к интернету при помощи кабеля RJ-45. Перед тем как подключить интернет кабель к розетке, необходимо ознакомиться с основными нюансами монтажа конструкции, а также разобраться как это сделать самостоятельно в домашних условиях.

Последнее обновление – 20 сентября 2021 в 14:39

Все о IT
Самое интересное и полезное. информационно-коммуникационные технологии Ежедневно новое ПЕРЕЙТИ телеграмм канал ITUMNIK

Классификация, особенности и размеры подрозетников

В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:

  • Под гипсокартон.
  • Для бетона и кирпича.

Подрозетники: для гипсокартона (А) и бетона или кирпича (В)

Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.

Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.

Составные подрозетники для гипсокартона (А) и бетона или кирпича (В)

Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

Конструкция двойной розетки под установку в один подрозетник

Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.

Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.

Типовые размеры подрозетников

Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.

Это интересно: Как подключить проходной выключатель: пошаговая инструкция

Соблюдение техники безопасности при монтаже розеток

Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

  • обесточить помещение, в котором проводятся работы;
  • проверить участок перед началом специальным прибором (можно включить устройство в сеть);
  • использовать резиновые перчатки, технику с прорезиненными ручками;
  • при «наращивании» длины недостаточно скрутить провода, требуется спайка;
  • не допускается контакт с соединенными оголенными кабелями;
  • излишки не должны «торчать» – укорачивают, закладывают в стену;
  • проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Подключение внутренней интернет-розетки

Основная задача подключения состоит в том, чтобы суметь правильно разобрать интернет-розетку, поскольку каждый производитель решает подобную проблему по-своему.

Самое главное, разобрать ее так, чтобы оказался свободным доступ к контактам с микроножами. Именно в этой части осуществляется подключение, после чего крышка корпуса с контактами закрывается. Каждая модель подобной розетки имеет свой способ сборки и разборки.

Если взять, например, компьютерную розетку Legrand, то чтобы добраться к месту подсоединения проводов розетки Legrand Valena RJ-45, нужно для начала снять переднюю крышку. Внутри корпуса можно увидеть белую пластиковую панель с крыльчаткой, где нарисована стрелка (см. фото).

Ручка на панели поворачивается по направлению стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, к каким контактам и какой провод следует подключать. Здесь так же указывается и цветная маркировка витых пар. Перед началом подключения, в отверстие, расположенное на пластине, продеваются провода, подготовленные к процессу подключения.

Чтобы было более понятно, лучше посмотреть подготовленное видео.

Монтаж розеток компьютерных RJ-45 Легранд (Legrand).mp4

Watch this video on YouTube

Можно встретить и розетку для подключения интернета фирмы Lezard. Здесь конструкция совсем другая. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты. Что касается ее внутренностей, то все здесь крепится на защелках. Чтобы вытащить из корпуса внутренности, нужно взять в руки обычную, небольшую отвертку и отжать зажимы.

Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно обнаружить сверху. В результате подобных действий, в руках может оказаться коробочка, с которой придется снять крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно поддеть тонким предметом боковые лепестки. Придется все же приложить определенные усилия, так как защелка достаточно упругая. При этом, нужно помнить, что в руках пластик и, если все делать не аккуратно, то можно и сломать.

Для большей наглядности предлагается ознакомиться с видео-уроком.

Как подключить интернет розетку LEZARD

Watch this video on YouTube

В заключение стоит отметить, что наличие в Интернете соответствующего видео упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток. Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения одинаковый для всех. Самое главное, освоить самому процесс подключения, связанный с определенными особенностями. Казалось бы, было бы проще, если бы соединение осуществлялось с помощью скрутки или пайки, что было бы доступно практически всем. Но при этом, не удалось бы обеспечить компактность и аккуратность самого подключения. Зато в таких подключениях имеются свои плюсы: не пришлось бы запасаться «джеками». Хотя с другой стороны подобный способ подключения больше рассчитан на профессионализм, простоту и быстроту, тем более, если использовать специальный инструмент.

И, тем не менее, если имеются хоть какие-то навыки работы с электропроводами, то подобное подключение не содержит никаких трудностей. Не приглашая никаких специалистов, реально произвести разводку компьютерной сети по своей квартире или частному дому. Тем более, что подобные специалисты возьмут за это немалую сумму.

Особенности подключения к защитному автомату

Каждый автомат имеет технический паспорт, в котором указаны четкие требования к используемым проводникам:

  • тип крепления;
  • диаметр сечения;
  • величина удаляемой с концов изоляции.

Например, при подключении автомата ВА 47-29 С10, изоляция с конца удаляется на 0,7-1 сантиметр. Затем жила вводится в зазор контактного зажима и фиксируется винтом. Прочность крепежа проверятся опытным путем – нужно как следует потянуть за провод с покачиваниями в разные стороны.

При использовании гибкого провода, наконечники должны иметь соответствующее сечение.

Каким образом подключать автоматы, если они расположены в ряд? В случае, когда на распределительном щитке количество автоматов превышает один и они установлены в ряд, то для их соединения лучше всего использовать не отдельные куски провода, как это бывает на практике, а специальную медную шину. Она подгоняется под нужную длину и затем к ней подключаются фазы выключателей в порядке очередности.

Вот в принципе и все, что нужно знать, чтобы не допустить ошибок при монтаже автоматических защитных выключателей и подключить их самостоятельно, без привлечения профессионального электрика.

Для закрепления материала по теме «Как подключить автоматический выключатель» можно посмотреть соответствующие видео-материалы, которые можно найти в свободном доступе в сети Интернет.

Установка подрозетников в бетонную стену

Подрозетники нужно делать исключительно для скрытого монтажа проводки дома. На стене размечается место установки электрических розеток, для этого можно обвести коробку карандашом.

Специальной коронкой по бетону режется отверстие, где было размечено. Когда контур просверлен при помощи молотка и зубила выбивается внутренность углубления. Стена в углублении равняется для того, чтобы подрозетник встал ровно к стене. Если нет коронки, можно выдолбить отверстие пикой с включённым ударом, либо вручную молотком и зубилом.

В основном дома используют круглые подрозеточные коробки для внутренней установки, хотя иногда встречаются и квадратной формы. В таком случае высверлить коронкой не получится. Можно сделать надпилы болгаркой или выдолбить перфоратором. Глубина отверстия должна быть такова, чтобы подрозетник заходил за края стены на 1 см. Когда отверстие готово, пора подводить штробу.

Установка подрозетника отличается в зависимости от их вида. Есть как одинарные, так и соединяемые по бокам. Для этого нужно знать как сделать штробу, она должна подходить, таким образом, чтобы кабель без проблем мог зайти вовнутрь углубления.

Для крепления подрозетника в стене требуется штукатурка, алебастр или перлфикс. Перлфикс будет лучше, так как он обеспечивает более быстрое высыхание. Иногда применим гипсовый клей. Смесь должна быть густая, таким образом, она схватится быстрее. Во время закрепления, при помощи шпателя изнутри всё заматывается раствором, после чего туда нужно поставить подрозетник. После этого замазывается щель между ним и стеной, при этом подрозетник придерживается рукой. Когда смесь окончательного засохла можно убрать излишки, и продолжить монтаж.

Если происходит установка розеток без заземления, на них будет всего 2 отверстия, если с заземлением – 3. По правилам контактные соединения должны быть расположены внизу. Лишняя длина провода укладывается на дно, после чего происходит подключение проводов к розетке.

Установка наружной (внешней) розетки

Такие типы розеток очень популярны в деревянных частных домах и на дачах. Для монтажа такой розетки не нужен подрозетник. Розетка крепится к стене при помощи саморезов.

Что касается электрического кабеля, то он прокладывается в кабель-каналах или просто по стене с фиксацией при помощи специальных пластиковых скоб.

Пример монтажа кабель-канала представлен ниже:

На фото выше кабель-канал открыт

Пример саморезов для крепления кабель-канала

Для примера рассмотрим процесс установки и подключения двойной наружной розетки:

Шаг 1. Снимаем переднюю панель розетки.

Шаг 2. Крепим розетку к стене при помощи саморезов и подключаем питающий кабель:

Шаг 3. В передней панели розетки необходимо сделать небольшой вырез под кабель, как показано на фото ниже. Для этого удобно использовать ножницы по металлу:

Шаг 4. Устанавливаем панель на место и закрываем кабель-канал.

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:

  1. В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
  2. Телефоны подключаются к двум центральным контактам.
  3. Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

  1. Перед расправлением жил необходимо зачистить провод примерно на 4 см.
  2. Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

  • отвертка с ручкой, покрытой изоляционным материалом;
  • подрозетник;
  • кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
  • перфоратор;
  • непосредственно розетка;
  • нож;
  • несколько саморезов;
  • кусачки;
  • лента изоляционная;
  • мультиметр;
  • перчатки для защиты рук;
  • двухсторонний скотч;
  • карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

Пошаговая инструкция

План действий по монтажу открытого типа выглядит примерно так:

Защитить руки, надев резиновые перчатки

Это важно: напряжение в сети порой достигает 110 – 120В.
Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
Подсоединить контакты к проводникам.

Хотя считается, что соблюдать правила полярности не обязательно.
Подсоединить контакты к проводникам.

  1. Подключить кабельные жилы. Закрепить с помощью специальных винтов.
  2. В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
  3. Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
  4. Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

  1. Сразу отметить на стене разводку и месторасположение розетки.
  2. Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
  3. Конструкция закрепляется в подрозетнике распорными винтами.
  4. После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

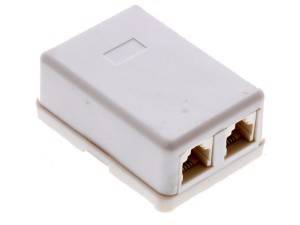

Двойные обычно устанавливаются в офисах — при условии, что есть необходимость в использовании двух телефонов одновременно.

Подключение

Схемы подключения проводов витой пары

После отсоединения клеммника от розетки можно начинать подключение проводов.

Работы выполняют в следующем порядке:

Пропустить интернет-провод через тыльную сторону клеммника.
Прочистить пару витых проводов ножом и оголить жилы

При зачистке проводов важно не перестараться и не повредить жилы. Зачищенные жилы расправить.
Подключить жилы. Чтобы сетевая розетка была подключена правильно, нужно разобраться с цветами проводов

Каждая пара проводов имеет свое сочетание цветов (белый-синий-синий, белый-оранжевый-оранжевый и т. д.). Цветовая маркировка позволяет использовать по 4 пары проводов. Схема должна повторять пути проводящих каналов к розетке. Рекомендуется заранее посоветоваться с продавцом устройства относительно желательной схемы.

Чтобы сетевая розетка была подключена правильно, нужно разобраться с цветами проводов. Каждая пара проводов имеет свое сочетание цветов (белый-синий-синий, белый-оранжевый-оранжевый и т. д.). Цветовая маркировка позволяет использовать по 4 пары проводов. Схема должна повторять пути проводящих каналов к розетке. Рекомендуется заранее посоветоваться с продавцом устройства относительно желательной схемы.

Особенности распиновки RJ-45

Применяется две разновидности распиновки — прямая и перекрестная. Прямая распиновка используется, когда розетка RJ-45 объединяет конечных потребителей (компьютер, телевизор, коммутатор) с роутерером. Перекрестная распиновка необходима для соединения устройств с аналогичной функциональностью (PC-PC, router/router и т. п.) между собой.

В прямой схеме цвета совпадают с другими цветами в следующем порядке: бело-оранжевый, оранжевый, бело-зеленый, бело-синий, зеленый, бело-коричневый, коричневый. Перекрестная схема отличается только тем, что между зеленым и оранжевым происходит обмен местами.

Порядок выполнения работ:

  1. Отрезаем излишки кабеля, оставив 100 – 150 миллиметров. Этого запаса хватит на случай, если в будущем понадобятся изменения в проводке.
  2. Освобождаем 4 пары проводов от оплетки и экранирующей фольги.
  3. Распрямляем провода и укладываем их в ниши в соответствии со схемой распиновки.
  4. Закрепляем провод в зажиме клеммника.
  5. Завинчиваем болты с помощью отвертки. В то же время прижимаем другие провода, чтобы они не сдвинулись со своих посадочных мест.
  6. Утапливаем отверткой прижимные коннекторы на клеммнике. Фиксируем каждую жилу в группе клемм. Провода должны находиться примерно на одном расстоянии от основания клеммника.

Проверка сигналов

Необходимо проверить наличие сигналов, идущих через кабельные жилы, их правильность. Проверка выполняется при помощи стандартного тестера.

Необходим патч-корд (провод, с обеих сторон которого есть коннекторы RJ-45) и вторая розетка (тестовая). Патч-корд можно приобрести в магазине или изготовить его своими руками (прямая схема распиновки). Длина обычного патч-корда составляет от 30 сантиметров до 5 метров.

Второй конец проложенного провода направляем в тестовую розетку. Настраиваем тестер на звуковые сигналы и сравниваем каналы разъемов патч-корда и розетки для компьютера. Звуковой сигнал указывает о наличии соединения.

Не все тестовые устройства оснащены режимом звукового сигнала. Если такой функции нет, проверить сигналы можно, переведя прибор в режим сопротивления. В этом случае данные отображаются на панели тестера.

Проверить сигналы можно и специализированным кабельным тестером. В этом случае понадобится еще один патч-корд, функционирующий по прямой схеме. Для проверки вставляем по одному концу каждого патч-корда в розетки (только что установленную и тестовую). Оставшиеся два конца направляем в кабельный тестер. О присутствии или отсутствии сигнала можно судить по звуковому сигналу, издаваемому тестером.

Обратите внимание! Некоторые модели тестеров не только проверяют сигнал, но и сообщают данные, касающиеся категории провода. Эта информация важна, если нужно сертифицировать помещение. Когда провода соединены, клеммник возвращают в розетку, в стопорное кольцо надежно закручивают

Когда провода соединены, клеммник возвращают в розетку, в стопорное кольцо надежно закручивают.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

https://youtube.com/watch?v=KY6Fbl3kaKY

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
