Греющий кабель для водопровода — виды и правила установки

Монтаж муфты

Какие материалы вам понадобятся?

саморегулирующийся экранированный кабель

вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1
При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

инструмент для зачистки проводов

кримпер для обжима гильз

муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него. Ошибка №2
Не используйте тонкостенные трубки без клея.

Ошибка №2
Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

строительный фен

канцелярский нож

Как работает система обогрева с греющим кабелем

Обогрев трубопроводов греющим кабелем, который подключается к электрической сети переменного тока 220 В, производят двумя основными методами:

1. Кабель располагают снаружи трубы. Данным методом утепляют уже проложенную магистраль или канализационные трубы, при этом провод плотно прилегает к наружной поверхности трубы. На строительном рынке реализуются трубы с готовым каналом для размещения нагревательного кабеля – это позволяет сократить тепловые потери, также для экономии электроэнергии используют дополнительное утепление подземных трубопроводов скорлупой из пенопласта (пеноплекса) или полиуретана.

Электрический кабель прокладывают вдоль трубопровода, для повышения температуры нагрева по всей длине или в ответственных узлах применяют спиральную намотку.

2. Подогрев внутри труб. Основным недостатком наружного утепления электрокабелем является низкая эффективность – большая часть тепла уходит в окружающую среду и приходится дополнительно монтировать утеплитель, что приводит к удорожанию работ.

Поэтому в водопроводных линиях лучше прокладывать нагревательный кабель внутри труб – это относится к водопроводным магистралям. В канализационной же системе нахождение внутри посторонних предметов может вызвать засор.

Размещенные провода внутри труб невыгодно прокладывать по всей длине – кабель довольно дорог и увеличит гидравлические потери, снижая полезное сечение трубопровода. Поэтому рациональнее устанавливать его в зоне скважинного оголовка перед подающим воду в дом водопроводом и напорной трубой. В этом случае теплая вода предотвратит замерзание в скважине, автоматических приборах и поверхностной насосной станции, также подогретая вода будет поступать в водопровод, идущий к дому.

Главная трудность при внутренней установке электрокабеля в трубопроводе – подобрать способ монтажа и герметичный фитинг для его стыковки с трубой при погружении провода.

Принцип работы греющего кабеля

Нагревательный провод необходимо подключать в периоды, когда температура окружающей среды снижается до отметки +2°С…+5°С. Кабель для водопровода при включении в низких температурных условиях для прогревания системы потребует некоторых временных затрат. Обогревательная система трубопровода действует в соответствии с законами физики: в момент прохождения электрического тока по проводу выделяется тепловая энергия. При этом с увеличением сопротивления количество тепла также увеличивается.

Отличие саморегулирующейся системы заключается в наличии особого покрытия. При монтаже таких систем водопроводные трубы с подогревом на остывших участках будут получать больше тепла. Саморегулирующий греющий кабель для водопровода действует по аналогичному с резистивным принципу.

Виды греющих кабелей для водопровода

Все нагревательные технологии, применяемые в системах подогрева водопровода, делятся на 2 большие группы:

  • резистивные;
  • саморегулируемые.

Каждая из них ориентирована на выполнение различных задач. Например, резистивный греющий провод будет уместен при оснащении коротких труб с небольшим диаметром — до 40 мм. На протяженном участке целесообразнее использовать саморегулируемый подогрев.

Резистивный обогреватель можно приобрести в специализированных торговых точках в виде отрезков разной длины. Он имеет постоянное сопротивление, то есть на всей протяженности провода количество выделяемого тепла одинаковое. Резистивный провод может быть одножильным и двужильным.

Стандартное строение одножильного проводника предполагает наличие следующих компонентов:

  • одной жилы;
  • двойной изоляции;
  • внешней защиты.

Функцию греющего элемента выполняет жила

В ходе установки системы важно помнить, что схема подключения подразумевает подсоединение с обоих концов. Визуально это напоминает петлю: сначала необходимо подключить один край, затем протянуть (или намотать по трубе) и подключить второй конец провода

Использование замкнутого контура целесообразно для оснащения кровельных водостоков или обустройства системы «теплый пол». Хотя существуют также методики оснащения трубопровода. Их особенностью является проведение обогревателя по трубе с двух сторон. Способ подходит только для наружного применения.

Для внутренней прокладки одножильный провод не годится, поскольку обустройство петли занимает много пространства. Кроме того, в случае его пересечения возникнет перегрев.

Особенность двужильного кабеля заключается в разделении функций:

  • первая жила отвечает за нагрев;
  • вторая — за подачу электроэнергии.

Также здесь используется другая схема подключения. В создании «петли» уже нет необходимости. Достаточно один край кабеля подключить к электричеству, а второй — пустить вдоль трубопровода. Двужильная система не менее популярна, чем саморегулирующаяся. Кабель для обогрева водопроводной трубы внутренний используется с уплотнителями и тройниками. Основное преимущество резистивной системы — невысокая стоимость.

Еще больше снизить затраты энергии позволит установка термостата с соответствующими датчиками. В момент фиксации снижения температуры до уровня +2°С автоматически активируется система подогрева. При достижении отметки +6°С происходит ее отключение.

Вторая группа нагревательных систем — саморегулируемая. Это универсальный тип кабеля, который может выполнять различные функции, например, обогрев водопровода или кровельных элементов. Кроме того, его можно использовать для прогревания емкостей с различными жидкостями, труб канализационных систем. Особенность метода заключается в возможности кабеля самостоятельно регулировать интенсивность и мощность подачи тепла. Когда температура достигает заданной точки (например, +2°С), система самостоятельно начинает подогревать трубу.

Основное конструктивное отличие саморегулируемого кабеля от резистивного заключается в наличии нагревательной матрицы, отвечающей за уровень нагревания. Изоляционные слои используется те же. Принцип основан на возможности провода увеличивать или уменьшать подачу тепла в зависимости от изменений уровня сопротивления.

Монтаж и подключение греющего кабеля для водопровода

Термические кабели для водопровода можно монтировать, используя два распространенных способа. Это наружный и внутренний монтаж. Каждый метод имеет как свои положительные стороны, так и минусы.

Преимущества наружного монтажа:

  • Проточное магистральное сечение не перекрывается проводником
  • Подходит в случае обогрева протяженного участка
  • Не требуется установка и обслуживание специальных узлов, чтобы провести греющий кабель внутрь трубопроводной магистрали.

Для нагрева наружного электрического подогрева необходимо использовать большую мощность элементов, в отличие от внутреннего монтажа конструкции.

Для наружного варианта потребуется греющий кабель мощностью 20-40Вт/м, а вот для внутреннего – всего лишь 10-13 Вт/м. Поэтому он не такой экономный.

Следующий не очень приятный момент – это сложность доступа к проведению ремонтных работ, так как кабель зарыт в траншее. В некоторых случаях довольно сложно определить причину поломки, поэтому потребуется откопать весь магистральный участок. Или при замене трубного участка можно повредить кабель.

С точки зрения обслуживания магистралей можно сказать, что практичнее и экономичнее подогревать трубопровод именно изнутри. Правда, после установки внутрь проводника и его герметизации необходима дополнительная установка проходного узла.

Наружный: монтаж нагревающего элемента снаружи водопроводной трубы

Для монтирования внешнего водогрейного кабеля нужно дополнительно использовать средства крепления в виде алюминиевого скотча, пластиковых хомутов – затяжек.

Алгоритм рабочих действий следующий:

  1. Греющий водопроводный кабель крепится снизу трубы. В нижней части необходимо прикрепить алюминиевый скотч. Это поможет равномерно распределять исходящее тепло.
  2. Саморегулирующий кабель прикладывают ровно к трубе, а сверху накрывают еще одной алюминиевой полосой и надежно фиксируют. Следить, чтобы кабель не перекручивался.
  3. Нагревательный провод прикрепить к магистрали и закрепить хомутами. Выдерживать между ними расстояние до 20см.
  4. Запорную арматуру защитить от зимних морозов.

Монтаж греющего кабеля на трубу

На трубопроводную магистраль, идущую по улице, необходимо укладывать кабель спиральным методом. Этим самым будет обеспечен эффективный обогрев. То же самое касается и трубопровода большого размера. Спирально укладывать гораздо выгоднее, в отличие от прямых 3-4 линий.

Крепится греющий кабель неизменным способом: клеится алюминиевая фольга, фиксируется через промежутки хомутами. Таким образом, крепление проводится как на металлическом, таки пластиковом трубопроводе.

Завершающий этап – это тепловое изолирование магистрали, без которой вся конструкция теряет весь смысл. Утеплительным материалом могут быть полиэтиленовые вспененные рукава, пенопласт, скорлупа.

Внутренний: как смонтировать и подключить внутри трубы

Для успешного проталкивания греющего кабеля внутрь магистрали важно правильно подобрать готовый комплект с подходящим диаметром. В него входят следующие детали:

  • В корпусе должна быть наружная/внутренняя резьба
  • Сальник с резиновой основой
  • Бронзовая шайба – 2 штуки
  • Полая гайка для зажима.

Монтаж греющего кабеля внутри трубы

Узел нужно установить там, где у трубопровода имеется поворот на 90. В этом месте необходимо установить тройник, вместо колена

Важно, чтобы на трубопроводной магистрали все повороты и изгибы были естественны

Желательно, чтобы на трубах не было фитингов. Это поможет свободнее проходить греющему кабелю в случае ремонта.

Последовательные действия при монтаже:

  1. На изгибе водяного трубопровода нужно поставить латунный тройник.
  2. Если кабель сильно скручен, нужно его максимально расправить.
  3. Затем на него натягивают все необходимые детали: гайку, первую шайбу, уплотнительный сальник, вторую шайбу.
  4. В тройник вкручивают проходной узел. Через него вводят греющий кабель и проталкивают вглубь.
  5. Затянуть шайбу с сальником и гайкой.

Как работает система обогрева?

Для начала рассмотрим, как происходит отопление труб электричеством. Принцип обогрева построен аналогично системе теплый пол электрический – саморегулирующийся или резистивный греющий кабель прокладывается в нужном месте, подключается к сети, в результате чего происходит нагрев площади. Существует два способа монтажа нагревательного проводника для водопровода – крепление изнутри или же снаружи. У каждого варианта есть свои преимущества и недостатки, о которых мы поговорим ниже.

Что касается греющего кабеля, то резистивный применяется чаще, т.к. стоит на порядок дешевле. Важный нюанс – для обогрева водопроводных труб используют двухжильный проводник. Это связано с тем, что одножильный нужно закольцовывать, а это весьма проблематично в условиях монтажа кабельного подогрева для водопровода. Альтернативный вариант – прокладка саморегулирующегося проводника, который более экономично обогревает трубы и может работать без термостата. Недостатком применения саморегулирующейся модели считается более высокая стоимость (примерно в 2 раза).

Способы крепления проводника

Сначала рассмотрим, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом, после чего поговорим о нюансах подключения и дополнительной теплоизоляции системы.

По трубе

На этапе прокладки контура водоснабжения более предпочтительным считается крепление греющего кабеля по трубе. Сделать это можно двумя способами – вдоль трубопровода или же вокруг. Рассмотрим инструкции по креплению каждым из способов.

Вдоль трубопровода

Проще всего выполнить монтаж греющего кабеля в одну линию вдоль контура. В этом случае обязательным условием должно быть крепление проводника под трубой, что позволяет защитить нагревательный элемент от механических повреждений сверху. Помимо этого вода начинает замерзать снизу, поэтому нижнее расположение гибкого обогревателя позволит быстрее устранить замерзание водопровода.

Если же Вы решили проложить несколько кабельных линий вдоль трубы, делать это нужно так, как показано на схемах ниже:

Что касается крепления греющего кабеля к водопроводным трубам, то для этого лучше всего использовать алюминиевый скотч, который надежно закрепляет проводник и повышает его теплоотдачу. Вместо скотча можно также использовать для крепежа клейкую ленту, которой оборачивают трубопровод по следующей схеме:

Особое внимание уделите монтажу греющего кабеля для водопровода через углы. Чтобы изгиб был не слишком большим, рекомендуется размещать проводник по внешнему радиусу трубы, как показано на картинке ниже:

Спиралью

В регионах с очень низкими температурами рекомендуется полностью оборачивать нагревательный элемент вокруг трубопровода. В этом случае эффективность обогрева будет на порядок выше, т.к. шаг витка составляет около 5 см (можно по желанию увеличить). Длина проводника при обмотке спиралью должна быть примерно в 1,7 раз больше длины водопровода. Укладка кабеля спиралью в труднодоступных местах может делаться следующим образом:

В этом случае греющий кабель сначала обматывают с припуском, после чего петли заворачивают в обратном направлении. В результате действий получается меньше, чем при пошаговой обмотке водопровода.

Отдельные узлы

На таких узлах, как металлические опоры, краны, задвижки и фланцы нужно закрепить больше гибкого обогревателя, т.к. здесь наблюдается больший отвод тепла. Наглядно увидеть схемы монтажа Вы можете ниже:

Также рекомендуем просмотреть на видео, как выполняется прокладка греющего кабеля по трубам:

Как провести гибкий обогреватель своими руками

Отдельное внимание нужно уделить установке термодатчика. Чтобы обогрев водопровода работал исправно и кабель не перегревался, рекомендуется размещать датчик в самой холодной точке, как можно дальше от кабельной линии

Место установки термодатчика рекомендуется предварительно проклеить полосой алюминиевого скотча. Примеры правильного размещения датчика предоставлены ниже:

Изнутри

Монтаж греющего кабеля в трубе рекомендуется осуществлять в том случае, если нет возможности провести обогрев снаружи. Чаще всего такой способ выбирается, если водопровод уже смонтирован под землей, в бетонных сооружениях и других недоступных местах. Недостаток внутреннего монтажа гибкого обогревателя заключается в следующем:

  • Уменьшается просвет трубы (внутренний диаметр для подачи воды).
  • Проводник со временем начинает зарастать налетом, в результате чего образуются засоры.
  • Добавляется новая точка в водопроводе – тройник, которая понижает надежность контура.
  • Монтаж греющего кабеля допускается выполнять только на прямолинейных и малоизогнутых участках водопровода. Проводить гибкий обогреватель через тройники и запорную арматуру запрещается.

В то же время положительными моментами считается низкое энергопотребление системы обогрева (прямой контакт обогревателя с водой), а также менее трудоемкий ремонт (достаточно просто вытянуть кабель из тройника, не нужно разрывать землю и т.д.).

Итак, установка проводника внутри трубы осуществляется по следующей пошаговой инструкции:

  1. Первым делом на кабель нужно надеть сальниковый узел для размещения в трубе. Выглядит этот узел так, как показано на фото выше.
  2. В нужном месте водопровода монтируется тройник, через который будет осуществлять ввод гибкого электрического обогревателя.
  3. Кабель аккуратно прокладывается до проблематичного участка, который нужно будет подогревать.
  4. Сальниковый узел закручивается, герметизируется и обжимается.

Как Вы видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного. Теперь поговорим о завершающих этапах монтажа: подсоединении к сети и теплоизоляции труб.

Способы монтажа на водопровод

Существует два способа монтажа греющего кабеля – наружный и внутренний. В первом случае он крепится вдоль трубы (или наматывается на нее), во втором – заводится внутрь. Оба варианта имеют активное практическое применение, поэтому рассмотрим их более пристально.

Вариант #1 – наружный

Линейный монтаж кабеля вдоль водопроводной трубы выполняется легко. Провод фиксируется с одной стороны с помощью выдерживающих высокую температуру пластиковых хомутов или стекловолоконной самоклейки. Держатели крепят с интервалом 0,3 м. Нельзя использовать крепления из металла. Высчитать длину кабеля несложно – она равняется длине трубы, которую необходимо обогреть.

Инструкция по линейной установке:

Галерея изображений
Фото из

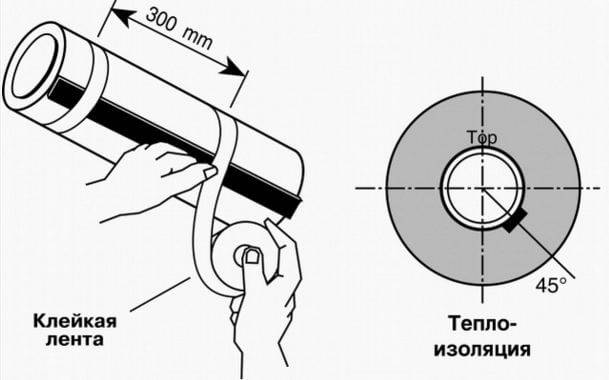

Чтобы зафиксировать кабель на водопроводной трубе, применяем или обыкновенную изоленту, или кусочки алюминиевой самоклейки

Вдоль всего кабеля приклеиваем алюминиевую самоклеящуюся ленту так, чтобы она полностью закрывала его со всех сторон

Обязательный этап – теплоизоляция. Используем популярный вариант толщиной 13 мм, предназначенный специально для небольших по диаметру труб

Слой утеплителя также необходимо зафиксировать. Для этого используем хомуты. Если на трубу будут падать солнечные лучи, то потребуются хомуты черного цвета

Шаг 1 – крепление кабеля на трубе

Шаг 2 – приклеивание алюминиевой ленты

Шаг 3 – монтаж теплоизоляционной «рубашки»

Шаг 4 – фиксация теплоизоляции на трубе

Для труб, заглубленных в грунт, кабель располагают не строго внизу или вверху, а чуть со смещением, которое можно назвать «позиция 8 (4) часов».

Кроме линейной установки используется монтаж по спирали – кабель навивается по всей длине трубы с равномерным шагом. Плюс – максимальный контакт с поверхностью трубы, минус – увеличенный расход материала.

Шаг между витками можно менять в зависимости от условий. Например, для участков, подвергающихся сильному замерзанию, его уменьшают – таким образом, вся поверхность трубы будет максимально прогрета

Навитой способ актуален для труб среднего и большого диаметра – канализационных, водосточных, но применяется и для нагревания водопроводов.

Вариант #2 – внутренний

Внутренний способ установки подходит не для всех труб, а только для водопроводов с сечением более 40 мм. В трубопроводах меньшего диаметра кабель будет частично перекрывать поток воды. Оснастить внутренним обогревом длинную трубу сложно, но для участков длиной несколько метров это один из лучших способов.

Легче всего протягивать кабель на вертикальных участках – сверху вниз. Процедура происходит с применением тройника и уплотнительной муфты, которая не дает шнуру соскальзывать. В некоторых случаях внутренняя установка рациональнее внешней – например, для ремонта или замены элементов.

Вставить и подсоединить готовую систему несложно, гораздо сложнее ее собрать. Как правильно подготовить провода к вводу внутрь трубы, вы можете узнать из следующей инструкции.

Галерея изображений
Фото из
Чтобы добраться до жилы саморегулируемого кабеля, сначала снимаем верхний слой полимерной изоляции

С помощью острого тонкого предмета (иглы, спицы), расплетаем защитную заземляющую оплетку

Кусачками или ножницами от ровно отрезанного конца кабеля удаляем уголок (не снимая внутренней изоляции и матрицы)

Подбираем подходящую по диаметру муфту и отрезаем так, чтобы она прикрывала внутреннюю изоляцию полностью

Чтобы муфта плотно облегла конец кабеля, обдуваем ее со всех сторон строительным феном

Пока материал муфты не остыл, плоскогубцами аккуратно зажимаем «лишний» материал и склеиваем

Надеваем колпачок и нагреваем его строительным феном. Нагрев производим с конца, аккуратно натягивая колпачок на кабель

Во время нагрева феном может выступить клей – его необходимо убрать. Кабель готов к подключению в трубу

Шаг 1 – удаление изоляции

Шаг 2 – расплетание оплетки

Шаг 3 – удаление уголка

Шаг 4 – подготовка внутренней муфты

Шаг 5 – обсадка муфты феном

Шаг 6 – склеивание конца муфты

Шаг 7 – надевание колпачка

Шаг 8 – зачистка герметичного конца

Способы монтажа греющего кабеля

Установке обогревающего кабеля проводится наружным или внутренним способом. Для каждого способа установки используется определённый вид провода. Некоторые предназначены только для внутренней укладки или наружной. Каким способом устанавливается греющий элемент в водопровод, указывается в технических характеристиках.

Укладка внутри трубы

Установка нагревающего элемента внутри трубы рекомендуется, если нет других вариантов укладки снаружи. Обычно когда водопровод находится в недоступных местах.

Чтобы установить гибкий обогреватель внутри, он должен отвечать таким требованиям:

  • оболочка должна быть без повреждений, и выделения вредных веществ;
  • степень электрической защиты не ниже IP68;
  • герметичная установка оконечной муфты.

Место перехода в электрический шнур, а также муфта не должны находиться в трубе. Провод не фиксируется, он просто заправляется внутрь.

Положительные стороны этого способа в том, что при прямом контакте с водой меньше затрачивается электроэнергии на обогрев водопровода, и менее проблемный в установке. Не требует никаких специальных креплений, при ремонте его нужно просто вытянуть из тройника, не разрывая землю. Не требуется раскрывать специальные конструкции и утеплители.

Есть недостатки внутреннего способа:

  • свободного места в трубе становится меньше;
  • элемент постепенно обрастает налётом, и проход в водопроводе быстрее засоряется.

Такой способ укладки можно использовать только в прямолинейных и не сильно изогнутых водопроводах. Проводить греющий элемент через тройники запрещается, и через запорную арматуру.

Пошаговая установка:

  1. сначала на кабель одевается сальниковый узел;
  2. в предназначенном месте ставится тройник, через него будет вводиться гибкий обогреватель;
  3. далее, он просовывается до нужного места в водопроводе, где часто перемерзает вода;
  4. после установки закручивается сальниковый узел, его необходимо герметизировать.

Наружный монтаж

Перед установкой греющего кабеля необходимо подготовить трубы. Очистить их от пыли и грязи, избавиться от ржавчины, следов от сварки. Чтоб на поверхности не осталось никаких неровностей. Потому что должен плотно прилегать к стенкам труб и при установке не повредился. Фиксируется на чистом металле через каждые 30 см, и не реже, алюминиевой клейкой лентой или хомутами из пластика.

Если обогреватель при наружном монтаже укладывается в нижней части, то есть в самом холодном месте, то необходимо хорошо фиксировать. Чтобы предотвратить сползание или вовсе провод может отклеиться. Если устанавливается несколько проводов, то большая их часть должна быть снизу. И находиться на расстоянии друг от друга, если это резистивные модели. Ни в коем случае не допускать пресечений греющих проводов. Ещё один способ монтажа, установка в виде спирали. Но монтаж нужно проводить очень аккуратно, они не любят резких или частых изгибов.

Установка спиралью может проводиться двумя способами:

  1. нужно постепенно разматывать муфту и обводить вокруг трубы водопровода;
  2. закреплять гибкий обогреватель с провисанием при помощи алюминиевого скотча;
  3. после обкрутить их вокруг трубы и закрепить специальной металлизированной лентой.

Если предполагается обогревать водопровод из пластиковых труб, тогда сначала нужно место, где будет крепиться нить, проклеить алюминиевой клейкой лентой, для улучшения теплопроводности, а после можно начинать крепить греющий кабель.

Зачем нужен греющий кабель?

Резонно возразить, что можно легко обойтись и без обогрева водопровода. Достаточно узнать уровень промерзания грунта в районе, а затем, опираясь на показатели, вырыть траншею необходимой глубины. Обычно это 1,5-1,7 м для средней полосы в зависимости от типа грунта.

Зарытые на такой глубине и утепленные трубы не замерзают, так как окружающий грунт имеет положительную температуру (предположим, +2-4°С).

Однако не все так просто. На заболоченных участках или на территориях, близких к водоемам, нередкое явление – высокий уровень грунтовых вод. Это значит, что в период половодья или таяния снегов коммуникации будут затоплены, что негативно скажется на их функциональных свойствах.

Если трубы зарывать всего на полметра, но при этом подключить электрический кабель и произвести правильную теплоизоляцию, то глубоких канав рыть не придется.Случается так, что суровыми зимами промерзают даже заглубленные участки. Проживание в доме без автоматической подачи воды из скважины становится менее комфортным, а порой и невозможным. Приходится проводить авральные ремонтные работы

Не будем забывать и про критические зоны, наиболее подверженные воздействию холода – места ввода трубопровода в дом. Если здание построено на свайно-винтовом фундаменте, то под ним находится открытый участок трубопровода, который легче всего утеплить именно нагревающим кабелем.

Вывод: если есть техническая возможность прокладки нагревательной системы для водопровода, нужно обязательно ею воспользоваться, хотя бы ради подстраховки от промерзания.

При обращении в специализированную компанию вы можете столкнуться с некоторым разнообразием предложений. Разберемся с ассортиментом.

Как подобрать правильный кабель?

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.

При этом необходимо учесть такие параметры, как:

  • назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
  • материал, из которого выполнена канализация;
  • диаметр трубопровода;
  • особенности участка, который предполагается обогревать;
  • характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

Расчетная формула выглядит так:

Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса

Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.

Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.

Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.

Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.

При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.

Полезные советы

Сориентироваться в море предлагаемых современным рынком обогревающих кабелей очень трудно – слишком много предложений от разных производителей. Что нужно знать и учитывать:

Перед тем как отправиться в магазин нужно точно знать, диаметр обогреваемой трубы, длину защищаемого от холода участка.
При этом еще нужно ориентироваться на самые низкие температуры, до каких может охладиться грунт или воздух.
Нужно обязательно уточнить наличие защитной оплетки, которая увеличивает надежность нагревающего элемента и обеспечивает заземление.
Немаловажно и следующее: тип наружной изоляции, мощность, температурный класс, а также и компания-производитель.

Тип наружной изоляции

Если для канализационных труб подходит кабель, изолированный полиолефином, то для внутреннего монтажа (непосредственно в трубу) лучше подойдет защита из фторопласта. Для наружной установки вполне подойдет и фторполимер – он защищает как от влаги, так и от ультрафиолета.

Температура и мощность

Среднетемпературная система подходит для трубопроводов большего диаметра. Максимальная температура систем — 120°С. Мощность при этом доходит до 33 Вт на метр.

Самые мощные – с температурой 190°С, мощность у них уже 95 Вт на метр. Такие системы в быту не применяются, их сфера применения – промышленность.

Выбрать и правильно рассчитать оптимальную мощность можно исходя из диаметра трубы. Примеры:

  1. Для водопровода с трубами до 25 мм диаметром применяют кабели с мощностью в 10 Вт на метр.
  2. От 25 до 40 мм – 16 Вт на метр.
  3. От 40 до 60 мм — 24 Вт на метр и т. д.

Рекомендуемые производители

Существуют бренды нагревательных элементов, зарекомендовавшие себя многолетней, стабильной и надежной работой. Импортная продукция:

  • Lavita.
  • Nelson.
  • Ensto.
  • Devi.
  • Raychem.

Наиболее популярным российским производителем считается компания Теплолюкс (ССТ), которая специализируется на качественных изделиях бытового назначения.

Самодельный греющий кабель

Ничего невозможного нет, и сделать своими руками греющий кабель также можно. В интернете достаточно информации на эту тему в виде:

  1. Видеороликов.
  2. Схем.
  3. Статей.

Имея кое-какие навыки в элементарной электронике, а также желание для производства такового, с помощью бортового компьютера, блока питания, и некоторых материалов, многие умельцы делают эффективные, надежные и безопасные системы такого обогрева.

Наиболее распространенная причина для производства самоделок – желание сэкономить, и такие «умельцы» часто используют «беспородные» провода вместо кабелей. Так что, создавая что-то подобное, нужно сто раз подумать, прежде чем сделать что-то, что может, в итоге, привести к короткому замыканию, даже пожару. Кроме того, все, что связано с питьевой водой требует к себе особого, вдумчивого отношения.

Можно сделать кустарную автоматику, имея опыт в этом деле, но экспериментировать с проводами вовсе не стоит – дороже, в итоге, выйдет.

Говорят, что жадный платит дважды – но это еще полбеды, хуже, когда такое кустарное устройство навредит собственному здоровью и здоровью домочадцев. Не говоря уже о безопасности самого жилья и выводу из строя водопровода вследствие размораживания.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
