Гофра для электропроводки — как выбрать гофрорукав для кабеля?

Рекомендации по монтажу электропроводки в гофротрубе

Для эффективной и безопасной эксплуатации защитных элементов важно правильно подобрать диаметр труб в соответствии с типом электромонтажных работ

Электрики рекомендуют использовать трубы следующих размеров сечения:

• для монтажа осветительных приборов (люстр, торшеров), а также бытовой техники (холодильников, стиральных машин) используется гофротруба диаметром 16 мм;
• для установки электротехнических приборов (розеток, выключателей, переходников) — диаметром 20 мм;
• при подключении кабеля к распредкоробке или к щитку — диаметром 25 мм;
• для маломощных кабельных сетей, телефонных линий, телеантенн, DSL-кабелей также 25 мм.

Установка кабеля в гофротрубе не требует от исполнителя особых навыков, но предполагает использования средств индивидуальной защиты (диэлектрических перчаток, ковриков, сапог).

Перед монтажом с помощью ножа отрезается кусок гофротрубы так, чтобы расположенный внутри тросик не соскочил и не зацепился за внутренние рёбра жёсткости. Кабель, который будет помещён в защитную оболочку, необходимо выровнять и соединить в пучок аккуратно, не перекручивая и не сгибая. Пучок фиксируется с помощью скотча или изоленты в нескольких местах, равноудалённых друг от друга.

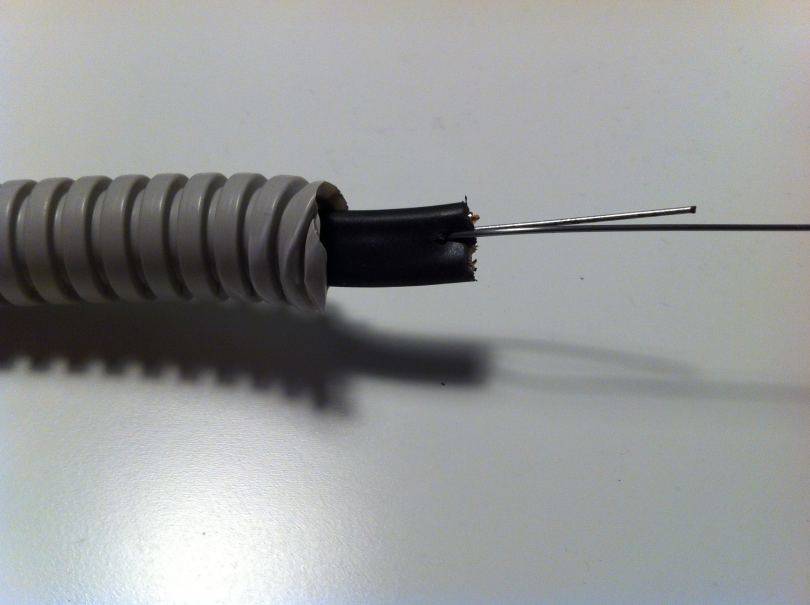

Чтобы поместить подготовленный кабель внутрь гофры, на верхний его отрезок надевается петля тросика протяжки, расположенного внутри трубы, либо проволокой прокалывается изолента, соединяющая кабели. Далее следует натяжка гофрированной трубы на кабель вручную.

Последний этап – фиксация гофротрубы на рабочую поверхность. В зависимости от места крепления и способа прокладки (надземный, наружный, в штробах) используются различные крепёжные элементы из металла или пластика (петли, хомуты), которые прикручиваются к стенам, потолку или полу с помощью болтов или саморезов.

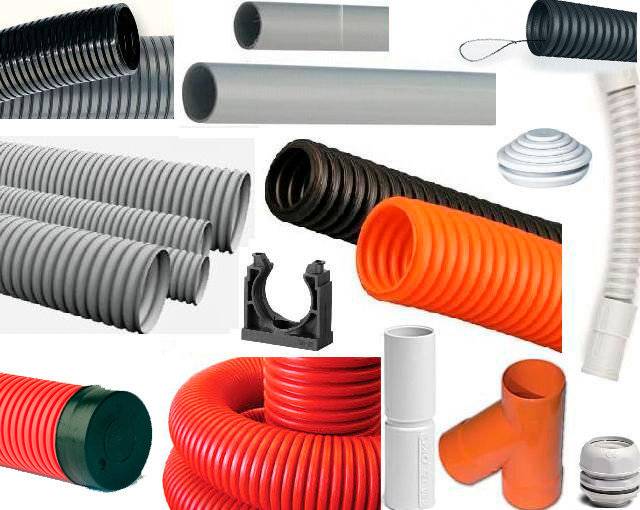

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

1. Диаметру.
2. Толщине стенок.
3. Используемым материалам.
4. Цвету.
5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

1. ПВХ – это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.

2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.

3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

• Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.

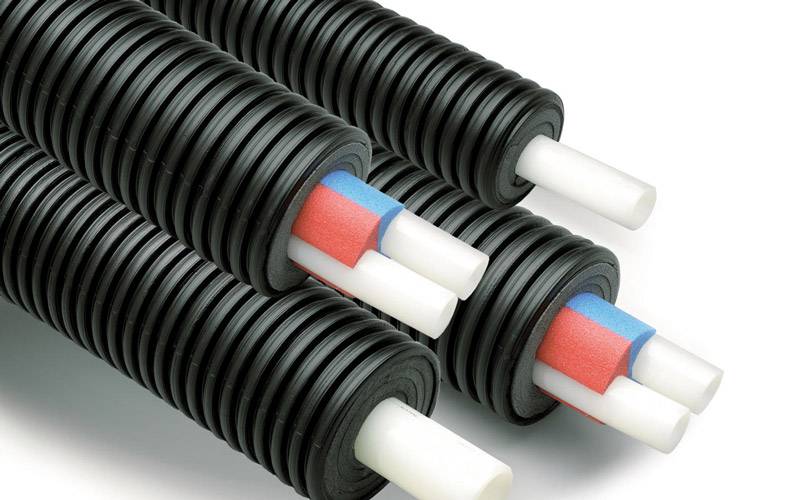

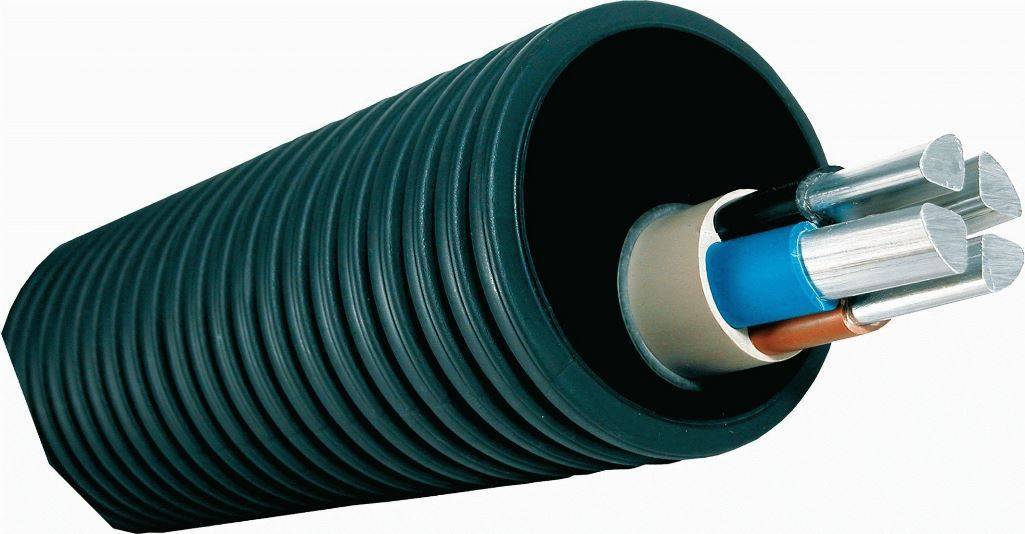

• Двухслойные. Пример – труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

• Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
• Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
• Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
• Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор – это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

• Белый – освещение и интернет.
• Серая или черная – розетки, цепи общего назначения.
• Зелёный – информационные кабели и телефония.
• Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметр	Внутренний диаметр
16	10.7
20	14.1
25	18.3
32	24.5
40	31.5
50	39.6

Размерный ряд металлорукавов:

Наружный диаметр	Внутренний диаметр
9.8	5.1
11.0	7.7
13.5	9.7
15.6	11.7
19.0	14.7
22.0	18.0
38.0	31.5
45.0	37.5
58.0	49.5
71.5	62.5
87.5	78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Для чего вообще нужен гофрорукав?

Монтаж электропроводки – дело ответственное и не терпящее ошибок. От его качества напрямую зависит безопасность пребывания в электрифицированных помещениях.

Блага цивилизации в виде светящихся лампочек и многочисленной бытовой техники по определению не могут работать без подключения к электросети.

А любой электрический кабель под напряжением является источником поражающего тока, опасного для человека.

Гофру для электрических проводов рекомендуется использовать везде (при скрытом и открытом способе монтажа, при укладке на улице и в помещениях). Если это невозможно по эстетическим соображениям, то ее стоит заменить декоративным кабель-каналом

Первой защитой от поражения электротоком является изоляционная оплетка самого кабеля. Независимо от материала исполнения, она надежно оберегает человека от протекающего по жилам тока.

Однако изоляция не долговечна. Это алюминий или медь провода способны прослужить 15–25 лет, а вот внешняя оплетка на них нередко повреждается уже через 3–4 года после ввода проводки в эксплуатацию.

Срок службы изоляции электропровода сильно снижается из-за:

• повышенной влажности (уличной либо комнатной);
• перегрева при повышенных нагрузках;
• ультрафиолета и других факторов.

В результате – пробой, замыкание, пожар и поражение током человека. Чтобы минимизировать риски, электрики и укладывают провода в гофрорукав.

Он, с одной стороны, выполняет функцию дополнительного барьера между электротоком и человеком, а с другой – служит защитой кабелю.

При возникновении необходимости заменить старый провод в гофре он просто вытягивается из рукава, а на его место вставляется новый – и неважно, под отделкой либо в бетонной стяжке находится этот канал

Уложенный в гофру трубу кабель получает защиту от:

• сдавливания и иных механических повреждений;
• ультрафиолета и осадков (при прокладке проводов на улице);
• воздействия влаги.

И последнее – пожаробезопасность. Все гофрорукава для электрических кабелей выполнены из негорючих либо самозатухающих материалов.

Это снижает вероятность воздействия открытого пламени на провод внутри гофры, а также предотвращает распространение огня при коротких замыканиях и возгораниях кабельной оплетки из пластика.

Разновидности по материалу изготовления

Гофрированные трубки для электрического кабеля выполняются из металла или специального пластика. В строительстве широкое распространение получили гофры из следующих материалов:

Поливинилхорид (ПВХ) – легкий материал, имеющий самозатухающие свойства. Гофры из такого материала выполняются в сером цвете. ПВХ гофры для кабеля используются в сухих закрытых помещениях, так как чувствительны к ультрафиолетовому излучению и не являются водостойкими.  Получили наибольшее распространение в связи с доступностью (невысокая цена) и универсальностью применения.

Полипропилен (ППР) – материал, который не поддерживает и не распространяет горение, устойчив к ультрафиолетовому излучению. Гофры из такого материала являются водостойкими и используются при прокладке сетей вне помещений или в помещениях с высокой влажностью. По цвету такие гофры выполняются синего цвета.

Полиэтилен низкого давления (ПНД) – влагостойкий материал. Такие трубки так же применяют во влажных помещениях или на улице. ПНД – материал горючий, поэтому его не используют в деревянных помещениях. Разрешено использование ПНД гофр в стяжках или в конструкциях из негорючих материалов. Выполняется в оранжевом или черном цвете.

Нержавеющая сталь – самый стойкий и дорогой материал для изготовления гофрированных трубок. Стоек при применении в агрессивных средах и отлично защищает кабель от механических повреждений (например, от грызунов или случайных повреждений при производстве строительных и ремонтных работ). Применяют как внутри помещений по горючим и негорючим материалам, внутри конструкций, так и на улице при подземной или воздушной прокладке кабеля.

Полиамид (ПА) – очень гибкий материал, который устойчив к механическим и химическим воздействиям. Имеет широкий диапазон рабочей температуры (от -60 до + 150 градусов Цельсия). Гофрированные трубки из такого материала не распространяют горение и могут применяться как внутри зданий, так и снаружи. Производятся в темно-сером цвете.

Виды

В зависимости от конструктивных особенностей, а именно конструкции, размера и материала, бывает гофра легкая, средняя, тяжелая и армированная.

Разновидности гофры

Легкая

Легкая — тонкостенная модель, обладающая повышенной гибкостью. Имеет низкую цену, удобна в работе. Актуальна тогда, когда электрическая трасса характеризуется множеством крутых изгибов. Недостаток заключается в минимальной прочности и защите от механического вида повреждений.

Обратите внимание! Часто ставится под частью обшивки. Простота работы с легкой гофрой как одно из преимуществ

Простота работы с легкой гофрой как одно из преимуществ

Средняя

Более жесткая модель, которая подходит в качестве кабельной стенной электротехнической прокладки. Редко используется под стяжкой, поскольку это приводит к большому риску. Даже из-за незначительной деформации благодаря большому давлению бетона, может потеряться главное преимущество гофры — возможность стремительной смены электромонтажной проводки.

Тяжелая

Тяжелая гофра или гофрорукав обладает толстыми стенками и, соответственно, минимальной гибкостью, по сравнению с другими моделями. Ее можно размещать в открытой почве, имеющей бетонную стяжку. Если направление изменяется вручную, то нужно использовать уголки с тройниками, муфтами и ответвителями, поскольку есть большой радиус изгиба. Еще одним преимуществом является тот факт, что модель обладает повышенным классом защиты от пыли с влагой.

Долговечность службы тяжелой гофры как преимущество

Сверхтяжелая армированная

Сверхтяжелая армированная модель является улучшенной разновидностью. Внутренняя часть дополняется с помощью плетеной стальной сетки, повышающей разрывную прочность. Годится для уличного кабельного монтажа при помощи подвешивания на опорах и земельной прокладки. Гофра выпускается с частью зонда или без него. Вариант с зондом является более удобным в работе, потому что способен значительно упростить процесс пропуска кабеля при помощи защитного изделия.

Вам это будет интересно Как выбрать сечение проводов

Обратите внимание! Второй вариант неудобен из-за невозможности протягивания провода через уложенный вид гофры, имеющей изгибы. Промышленное использование сверхтяжелой армированной гофры как основное применение данной разновидности

Промышленное использование сверхтяжелой армированной гофры как основное применение данной разновидности

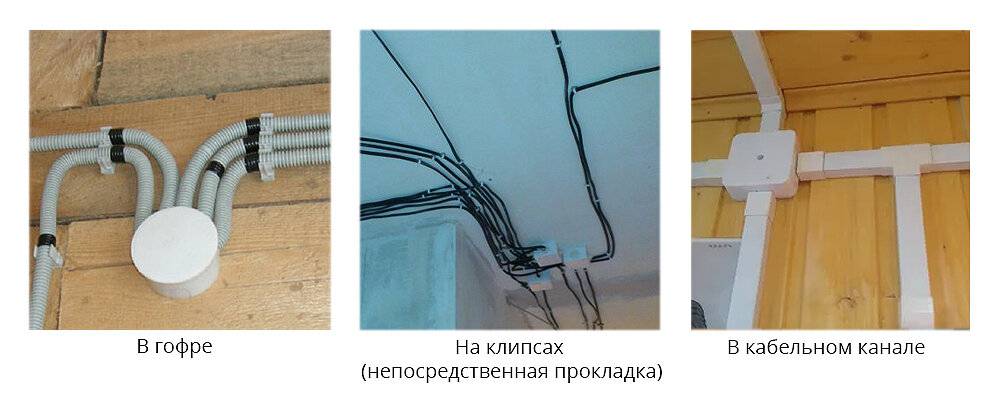

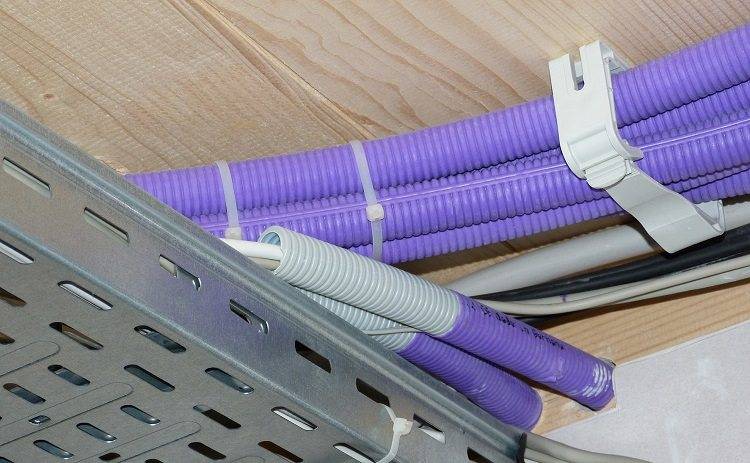

Монтаж электропроводки в гофре открытым способом

Монтаж открытой электропроводки в деревянном доме

Монтаж гофрированных труб включает в себя несколько этапов. Алгоритм установки электропроводки в гофре открытым способом:

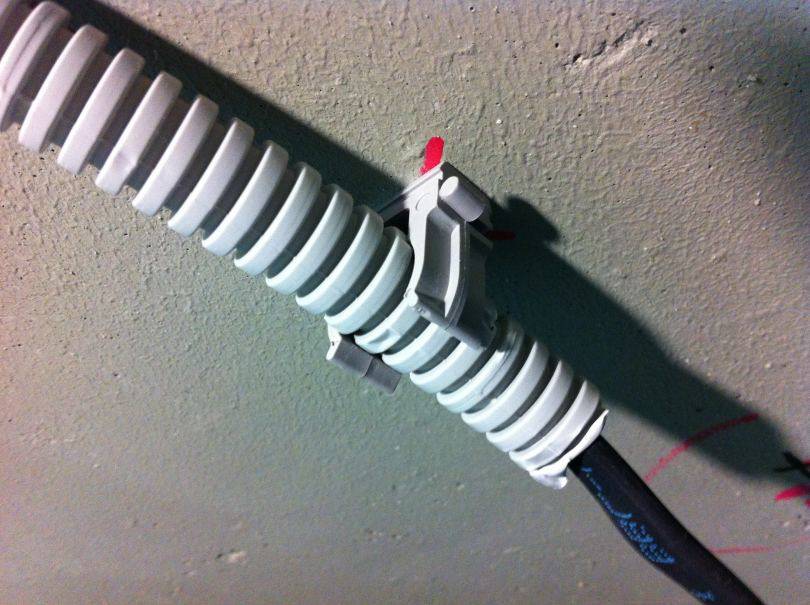

1. Для фиксации шланга применяются специальные клипсы, изготовленные из качественного пластика. Им свойственны разные размеры, выбор будет зависеть от диаметра используемых труб.
2. Клипсы прикрепляют к поверхностям с интервалом 30-40 см. Делают это с помощью дюбель-шурупов или саморезов. Выбор деталей зависит от материала, из которого изготовлена поверхность, например, дерево, бетон, кирпич и т.д.
3. Для надежной фиксации гофру вдавливают в клипсу до появления характерного щелчка. Если клипсы были подобраны верно вероятность самопроизвольного выпадения исключена.

На этапе проектирования, прокладывая схематически путь проводки, нужно брать во внимание следующие важные моменты:

• Максимальный и допустимый радиус поворота гофры составляет 90 градусов. Чем угол плавнее, тем лучше.
• Повороты не должны располагаться близко друг к другу, оптимальное расстояние между ними – 4-5 метров. Если такая возможность отсутствует, с целью безопасности проводку дополнительно оснащают распределительной коробкой.
• Максимальная длина отдельного участка – 25 метров, допустимое количество разворотов – 4.

Сколько проводов можно проложить в одной гофре

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения

По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.

Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:

• При диаметре 16 помещается 3 кабеля.
• Если он равен 20, поместится 4-5.
• Диаметр более 25 вмещает 5-6 кабелей.

Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.

Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.

Как правило, трудностей при выборе и установке гофрированных труб не возникает

Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение

Советы по выбору трубы для монтажа в разных условиях

Самый главный параметр, учитываемый при выборе способа защиты электропроводки – это место размещения: в помещении на стене, за подвесным потолком, гипсокартонной фальшстеной; на высоте до 2 м, на уровне пола или плинтуса, выше 2 м; в сыром помещении, под открытым небом или в грунте. Второй параметр – требуемая степень защиты, напрямую зависящая от места размещения электрических сетей.

Для прокладки проводов и кабелей на улице чаще применяют стальные гладкие и гофрированные трубопроводы. Они несколько прочнее конструкций из ПВХ. К тому же ПВХ хоть и считается устойчивым к ультрафиолету, но под прямыми солнечными лучами гофра из ПВХ простоит не очень долго – лет 15-20. Труба из ПВХ простоит немного дольше. Но все зависит от целей прокладки провода и потенциального срока службы всей конструкции – если это силовой кабель, то его прокладывают надежно и надолго, а если это проводок к светильнику – то как раз через 15-20 лет придет время обновлять и светильник и проводку.

Желательно обеспечивать герметичность прокладки провода на открытом воздухе – и для сохранности проводов и изоляции, и для сохранности труб – при замерзании в них воды их может разорвать или деформировать. При использовании металлической гофры следует выбирать гофру с внутренним слоем из пластика. Стыки труб и рукавов с коробками или фитингами желательно промазать герметиком или герметизировать уплотнителями.

ПНД и полипропилен не устойчивы к ультрафиолету, поэтому их не используют на улице. Хотя 2-3 года простоят – для временной прокладки электрических сетей годятся.

В грунте прокладку коммуникаций производят при помощи ПНД и двуслойной гофры из ПВХ. Прокладка в металле уже практически отошла в прошлое из-за склонности стали к коррозии.

Для заливки в стяжку и бетонные стены и полы, прохода стен необходимо использовать прочные гладкие стальные или пластиковые трубы или армированную тяжелую гофру. В производственных и складских помещениях также требуются прочные гладкие кабельные короба. В общественных зданиях, подъездах и в некоторых других местах также придется использовать гладкие прочные трубы, исходя из соображений безопасности людей (или антивандальной стойкости).

Во влажных помещениях используют двухслойную гофру, которая надежно герметизирует провода.

Самые тонкие и легкие гофрорукава используются при прокладке электрических сетей под обшивкой стен и потолков, подвесными потолками, в гипсокартонных перегородках.

При открытой прокладке следует учитывать расположение проводки – если есть возможность повреждения предметами, сумками, руками-ногами и прочими частями тела, следует выбирать или гладкие трубы, или прочную гофру с толстой стенкой. Особенно следует учесть эту опасность при прокладке провода вблизи пола и над плинтусом, на высоте бедер (0,8-1,2 м)

При покупке гофры следует выбирать изделия с зондом (проволокой) для протягивания кабеля. Отсутствие зонда усложнит Вашу работу и вызывает сомнения в качестве гофрорукава.

Покупать желательно в крупных магазинах и гипермаркетах. При покупке обязательно следует требовать чек и сертификат, особенно для пластиковых изделий. Для внутренней проводки пластик должен быть самозатухающим! Если есть возможность, желательно купить небольшой кусок трубы и проверить – попробовать поджечь.

Размеры и примерные цены

При выборе труб необходимо правильно выбрать диаметр. Для сетей освещения, телефонной или компьютерной сети достаточно трубы диаметром 16 мм. Для подвода проводов к выключателям и розеткам подойдет диаметр 20 мм. Для небольших кабелей (например, для подключения мощного оборудования на кухне) подойдет диаметр 25 мм. Силовые кабели лучше прокладывать в трубах диаметром 25-50 мм.

Цены на гофру ПВХ:

• Диаметр 16 мм – от 4,7 до 9 руб. и выше.
• Диаметр 20 мм – от 6,5 до 11 руб. и выше.
• Диаметр 25 мм – от 10,8 до 18 руб. и выше.

Цены на гладкие изделия из ПВХ:

• Диаметр 16 мм – от 12 руб. и выше.
• Диаметр 20 мм – от 18 руб. и выше.
• Диаметр 25 мм – от 35 руб. и выше.

Цена очень отличается у разных производителей.

Технические характеристики

Характеристики гофрированного металлического рукава для электромонтажных работ включают в себя общие преимущества и недостатки, а также особые значения, важные для специалистов.

К преимуществам гофры из металла относятся:

• предельная прочность и устойчивость к различным механическим, температурным воздействиям, влаге и ультрафиолету;
• длительный срок службы (до 50 лет);
• простота монтажа;
• биологическая инертность (трубы не привлекательны для грызунов, насекомых, грибков);
• диэлектрические свойства, защищающие от поражения током;
• противопожарные свойства (металл – негорючий материал);
• стойкость к агрессивным средам;
• экологическая чистота и безопасность при нагревании (нет эмиссии токсических веществ под воздействием высоких температур, как в случае с полиэтиленом);
• небольшой вес.

Недостатков у металлической гофры немного:

• более высокая стоимость по сравнению с аналогами из ПВХ и пластика;
• увеличение срока электромонтажных работ;
• риск скопления конденсата внутри рукава и последующего снижения сопротивления изоляции проводов.

При выборе гофры стоит обращать внимание на обозначения производителя. Все изделия предназначены для определённых диапазонов температур, что должно быть указано на упаковке или непосредственно на трубе

Минимальные температурные значения для использования гофрированной трубы могут колебаться от -45 до +5°С, максимальные – в диапазоне +60…+400°С.

В магазинах встречается металлическая гофра диаметром 16, 20, 25, 50 и 63 мм. Это наружный диаметр трубы, принятый для условного обозначения всеми производителями. Внутренний диаметр обычно на несколько миллиметров меньше, в зависимости от толщины стенки рукава.

Рекомендуем ознакомиться: Как сделать строительные леса из профиля — чертежи и инструкция

В продажу изделия поступают в виде бухт – объёмных намоток материала от 15 до 100 метров.

Прокладка кабеля в гофре: 5 советов

Гофру используют для того, чтобы проложить кабель по полу, стенам и потолку. Для этого можно выбрать как закрытый, так и открытый тип проводки. Гофра – это гофрированные поливинилхлоридные или металлические трубы. Внутри трубы находится проволока из металла. Именно с ее помощью кабель можно засунуть в трубу.

Гофрированная труба подходит для прокладки в кабеля в квартирах и домах, административных зданиях и промышленных помещениях. Гофра обладает дополнительными изоляционными свойствами. Материал способен к замозатуханию, что значительно снижает возможность самовозгорания, если возникнет короткое замыкание. Специальная смазка поможет держать гофру в рабочем состоянии.

Советы по прокладке кабеля:

• Поливинилхлоридная гофра подходит для внутренней укладки кабеля. Материла очень чувствителен к воздействию солнечного света, температуры и влажности. Для внешней прокладки используют специальную гофру.
• Чтобы начать работу, из трубы нужно протащить немного проволоки.
• В обмотке кабеля нужно сделать не слишком большое отверстие, просунуть в него проволоку и хорошо скрутить ее.
• Трубу следует хорошо разровнять. Делать это лучше с напарником. Одновременно нужно держать дальний конец трубы и выполнять протягивание кабеля, освобождая гофру от стальной проволоки.
• Для надежного закрепления проводов необходимо плотно соединить между собой гофру и кабель при помощи изоленты.

По окончании работ гофру крепят к стене. Лучше всего для этого использовать клипсы-зажимы. Их диаметр следует тщательно подобрать, учитывая сечение труб. Этот способ распространен при прокладке кабеля, если в квартире установлены подвесные потолки или гипсокартонные перегородки. Для укладки гофры под стяжку из бетона используют усиленные материалы, способные выдерживать нагрузки.

Устройство гофры глушителя

Гофра глушителя автомобиля является одной из наиболее важных частей глушителя, играя роль эластичного соединения в выхлопной системе. Необходимость её установки обусловлена тем, что неизбежным результатом работы двигателя авто является возникновение вибраций, которые в числе прочего передаются и на выхлопную систему. Именно для гашения этих вибрации нужна эластичная гофра глушителя.

Помимо своего наиболее часто употребляемого названия, немного реже можно встретить и такие обозначения: гофро-элемент, компенсатор вибрации и гибкие соединения. Всё это обозначает один из важных элементов автомобиля, необходимый для уменьшения детонации. Помимо этого устройство гофры глушителя позволяет значительно снизить технологические нагрузки на выхлопной тракт. Это своего рода предохранитель, предотвращающий разрушение выхлопной системы автомобиля. Поэтому местом установки гофро-элемента обычно является приёмная труба или другой участок, где имеются повышенные вибрационные нагрузки.

Если кратко суммировать, то гофра глушителя выполняет следующие функции:

— выполняет роль эластичного соединительного элемента между частями выхлопной системы авто; — компенсирует вибрацию, сопровождающую работу двигателя; — гасит колебания, которые возникают при старте автомобиля.

Устройство гофры глушителя может быть самым различным. Она может состоять из двух или трёх слоёв, а также иметь одинарную или двойную усиленную оплётку. От этого зависит, насколько она будет справляться с возложенными на неё функциями, а также её долговечность. От целостности гофры зависит, будут ли попадать отработанные газы в салон авто, следовательно, и Ваш комфорт в процессе езды. Помимо этого нарушения целостности компенсатора вибрации может привести к перегреву глушителя, а значит и снижению качества работы всей выхлопной системы.

Так как на гофру приходится максимальное количество нагрузок, то она и чаще всего подвергается разрывам и поломкам, если сравнивать ее с другими элементами выхлопной системы. Устройство гофры глушителя в основном предполагает вероятность механических поломок, например из-за наезда на препятствия. Хотя материалом данного компенсационного элемента обычно является высоколегированная сталь, обеспечивающая её высокую прочность и долговечность, но механические повреждения отнюдь не являются редкостью. Помимо наездов на препятствия и других ударных нагрузок, гофро-элемент может выйти из строя по причине неудовлетворительного состояния подушек двигателя, износа резинок крепления глушителя. Забитый катализатор — самая частая причина выхода гофры глушителя из строя. Нередки случаи, когда повреждения гофро-элемента, также как и других элементов выхлопной системы (прогар приемной трубы и прокладки коллектора, а также появление трещины в коллекторе), может произойти по причине выхода из строя катализатора, в том случае, если компенсатор вибрации установлен перед ним. Если катализатор забит то отработанные газы не находят выхода вследствие чего повышается давление и разрушается гофра. Кроме этого гофра глушителя может выйти из строя по причине наличия соли и реагентов на дорогах. Ещё одна, довольно распространённая, причина – это наличие специальных присадок в топливе, которые повышают его октановое число.

Признаком выхода ее из строя является резкий шум в процессе работы в передней части машины или под капотом. Причём при её полном выходе из строя шум может быть оглушающим. Второй признак — появление запаха отработанных газов в салоне автомобиля.

Помимо этого возможна и значительная потеря мощности автомобиля, что проявляется на современных моделях, где утечки в выхлопной системе приводят к неправильной работе датчика кислорода. В этом случае необходимо немедленно заменить гофру глушителя, чтобы вибрация не привела к разрушению выхлопной системы.

Следует сразу сказать, что устройство гофры глушителя не предполагает её ремонт. Возможна только полная ее замена

При этом необходимо обратить внимание и на состояние катализатора, так как повреждения этих элементов в большинстве случаев взаимосвязаны

При ремонте, несомненно, более рентабельно будет установить новую гофру глушителя, чем менять всю выхлопную трубу. Не стоит приобретать наиболее дешёвые гофры, так как это далеко не лучший вариант и такие компенсаторы вибрации не прослужат Вам долго. Для установки гофры требуется опытный сварщик, который не перекалит ее и не прожжет. Поэтому лучше всего доверить эту работу серьёзному автосервису.

Лет опыта работы

Что такое гофра глушителя и зачем она нужна в выхлопной системе

Так же Наши специалисты рекомендуют устанавливать их на автомобили, в которых установка гофры не предусмотрена штатной конструкцией, например автомобили семейства ВАЗ и некоторые модели иномарок. Этим самым Вы значительно продлеваете «жизнь» выхлопной системы, избавляетесь от вибраций передающихся через выхлопной тракт от двигателя, и избавляете себя от риска повредить или оторвать выхлопную систему в случае наезда на препядствие.Крайне желательна установка гофры на тюнингованые автомобили с форсироваными двигателями, т.к. из за больших мощностей и повышеного хода двигателя на подушках, выхлопная система подвергается гораздо большим нагрузкам, что приводит к более быстрому выходу ее из строя.Часто в Нашу компанию обращаются клиенты с просьбой изготовить выпускной тракт для электростанций использующих двигатель на различных видах топлива(бензин, дизель, газ), которые устанавливаются в частных домах, котеджах, дачах и спец автомобилях в кунге. В данном случае мы всегда рекомендуем установить гофру с целью устранить передачу вибрации от генератора на стены дома или кузов автомобиля.

Виды гофры и ее особенности

На данный момент на рынке представлено богатое разнообразие гофры, различающейся как по материалу изготовления, так и по сфере применения. Наиболее надежной считается металлическая гофра.

Итак:

• Для дополнительной защиты кабельной продукции от других видов воздействия применяется более дешевая продукция из ПВХ. Кроме защиты от механических воздействий она неплохо справляется с функцией дополнительной электрической защиты. Ведь сопротивление изоляции ПВХ гофры достигает 200 Мом, что при норме ПУЭ в 0,5 Мом для электрических сетей 380В является отличным показателем.
• Последним вариантом гофры, на сфере применения которой мы сегодня остановимся более подробно, является гофра для автопроводки. Основным ее отличием от гофры из ПВХ являются ее размеры. Если для обычной ПВХ гофры минимальный размер диаметра шланга составляет 16 мм, то для автомобильной гофры, представлены размеры, начиная с 5 мм. Неудивительно, что такая экономия пространства быстро нашла свое применение не только в автомобильной отрасли, но и в строительстве.

Размеры автомобильной гофры

Преимущества и недостатки прокладки провода в автомобильной гофре

Автомобильная гофра в целом обладает теми же свойствами, что и обычная гофрированная труба из ПВХ. Она отлично гнется, выдерживает температуры от -25°С до +90°С и имеет большой выбор цветовых решений. Но она имеет и ряд дополнительных преимуществ в первую очередь связанных с ее диаметром.К преимуществам можно отнести:

• Защита от механических воздействий
• Защита от поражения электрическим током вследствие низкой электропроводности материала
• Защита от вредного влияния окружающей среды и материалов (масел, кислот и тому подобное)
• Защита от воспламенения при использовании гофры не поддерживающей горения.

• Защита проводов разного класса напряжения, проложенных в одном месте, от соприкосновения при повреждении.
• Привлекательный внешний вид
• Возможность установки разрезной гофры на уже проложенные провода или кабели.

Прокладка проводки в автомобильной гофре

А вот недостатков гофра для автомобильной проводки имеет не так уж много, и все они свойственны любому типу гофры:

• Более высокая стоимость проводки провода при использовании гофрированной трубы.
• Большее количество времени и определенная сложность прокладки провода.
• Повышенный нагрев провода при неправильном расчете нагрузки кабельной линии.
