Гидравлический расчет системы отопления на конкретном примере

Формулы для расчётов и справочные данные

Расчет тепловой нагрузки на отопление предполагает определение тепловых потерь(Тп) и мощности котла (Мк). Последняя рассчитывается по формуле:

Мк=1,2* Тп, где:

  • Мк – тепловая производительность системы отопления, кВт;
  • Тп – тепловые потери дома;
  • 1,2 – коэффициент запаса (составляет 20%).

Двадцатипроцентный коэффициент запаса позволяет учесть возможное падение давления в газопроводе в холодное время года и непредвиденные потери тепла (например, разбитое окно, некачественная теплоизоляция входных дверей или небывалые морозы). Он позволяет застраховаться от ряда неприятностей, а также даёт возможность широкого регулирования режима температур.

Как видно из этой формулы мощность котла напрямую зависит от теплопотерь. Они распределяются по дому не равномерно: на наружные стены приходится порядка 40% от общей величины, на окна – 20%, пол отдаёт 10%, крыша 10%. Оставшиеся 20% улетучиваются через двери, вентиляцию.

Плохо утеплённые стены и пол, холодные чердак, обычное остекление на окнах — всё это приводит к большим потерям тепла, а, следовательно, к увеличению нагрузки на систему отопления

При строительстве дома важно уделить внимание всем элементам, ведь даже непродуманная вентиляция в доме будет выпускать тепло на улицу. Материалы, из которых построен дом, оказывают самое непосредственное влияние на количество потерянного тепла. Поэтому при расчётах нужно проанализировать, из чего состоят и стены, и пол, и всё остальное

Поэтому при расчётах нужно проанализировать, из чего состоят и стены, и пол, и всё остальное

Материалы, из которых построен дом, оказывают самое непосредственное влияние на количество потерянного тепла. Поэтому при расчётах нужно проанализировать, из чего состоят и стены, и пол, и всё остальное.

В расчётах, чтобы учесть влияние каждого из этих факторов, используются соответствующие коэффициенты:

  • К1 – тип окон;
  • К2 – изоляция стен;
  • К3 – соотношение площади пола и окон;
  • К4 – минимальная температура на улице;
  • К5 – количество наружных стен дома;
  • К6 – этажность;
  • К7 – высота помещения.

Для окон коэффициент потерь тепла составляет:

  • обычное остекление – 1,27;
  • двухкамерный стеклопакет – 1;
  • трёхкамерный стеклопакет – 0,85.

Естественно, последний вариант сохранит тепло в доме намного лучше, чем два предыдущие.

Правильно выполненная изоляция стен является залогом не только долгой жизни дома, но и комфортной температуры в комнатах.  В зависимости от материала меняется и величина коэффициента:

  • бетонные панели, блоки – 1,25-1,5;
  • брёвна, брус – 1,25;
  • кирпич (1,5 кирпича) – 1,5;
  • кирпич (2,5 кирпича) – 1,1;
  • пенобетон с повышенной теплоизоляцией – 1.

Чем больше площадь окон относительно пола, тем больше тепла теряет дом:

Соотношение площади окон к площади полаЗначение коэффициента
10%0,8
10-19%0,9
20%1,0
21-29%1,1
30%1,2
31-39%1,3
40%1,4
50%1,5

Температура за окном тоже вносит свои коррективы. При низких показателях теплопотери возрастают:

  • До -10С – 0,7;
  • -10С – 0,8;
  • -15C — 0,90;
  • -20C — 1,00;
  • -25C — 1,10;
  • -30C — 1,20;
  • -35C — 1,30.

Теплопотери находятся в зависимости и от того, сколько внешних стен у дома:

  • четыре стены – 1,33;%
  • три стены – 1,22;
  • две стены – 1,2;
  • одна стена – 1.

Хорошо, если к нему пристроен гараж, баня или что-то ещё.  А вот если его со всех сторон обдувают ветра, то придётся покупать котёл помощнее.

Количество этажей или тип помещения, которые находится над комнатой определяют коэффициент К6 следующим образом: если над дом имеет два и более этажей, то для расчётов берём значение 0,82, а вот если чердак, то для теплого – 0,91 и 1 для холодного.

Что касается высоты стен, то значения будут такими:

  • 4,5 м – 1,2;
  • 4,0 м – 1,15;
  • 3,5 м – 1,1;
  • 3,0 м – 1,05;
  • 2,5 м – 1.

Помимо перечисленных коэффициентов также учитываются площадь помещения (Пл) и удельная величина теплопотерь (УДтп).

Итоговая формула для расчёта коэффициента тепловых потерь:

Тп = УДтп * Пл * К1 * К2 * К3 * К4 * К5 * К6 * К7.

Коэффициент УДтп равен 100 Ватт/м2.

Купить TEPLOOV

ООО «Хайтек» поставляет программные продукты комплекса TEPLOOV, являясь региональным дилером . Рабочая версия программ передается по гарантийному письму для тестирования на срок до 30 дней. В стоимость программного обеспечения входит годовая техническая поддержка. В течение этого периода клиент бесплатно получает все обновления программ.

Программы комплекса TEPLOOV непрерывно обновляются. Расширяется БД приборов и материалов, вводятся изменения в соответствии с выходом новых СНиП и СП, вводятся новые функции и исправляются ошибки. В связи с этим ООО «Хайтек» рекомендует оплачивать обновление программ (апгрейд). Ниже ссылки на изменения, введенные в программу ПОТОК. программу VSV и программу RTI за последние 6 лет.

Начальные условия примера

Для более конкретного пояснения всех деталей гидравлического просчёта возьмем конкретный пример обычного жилищного помещения. В наличии имеем классическую 2-комнатную квартиру панельного дома, общей площадью 65,54 м2, которая включает две комнаты, кухню, раздельные туалет и ванная, двойной коридор, спаренный балкон.

После сдачи в эксплуатацию получили следующую информацию относительно готовности квартиры. Описываемая квартира включает обработанные шпаклевкой и грунтом стены из монолитных железо-бетонных конструкций, окна из профиля с двух камерными стеклами, тырсо-прессованные межкомнатные двери, керамическая плитка на полу санузла.


Типичный панельный 9-этажный дом на четыре подъезда. На каждом этаже по 3 квартиры: одна 2-комнатная и две 3-комнатных. Квартира расположена на пятом этаже

Кроме того, представленное жильё уже оснащено медной проводкой, распределителями и отдельным щитком, газовой плитой, ванной, умывальником, унитазом, полотенцесушителем, мойкой.

И самое главное в жилых комнатах, ванной и кухне уже имеются алюминиевые отопительные радиаторы. Вопрос относительно труб и котла остаётся открытым.

Информация по назначению калькулятора

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

О специальных программах для расчетов

Программа Oventrop CO

Это абсолютно бесплатная программа, которая широко применяется для того, чтобы рассчитать загородный дом. Необходимо всего лишь предварительно задать все необходимые настройки и указать приборы отопления, трубы – далее можно с легкостью прорабатывать новые системы. Более того, при желании вы сможете корректировать уже наличествующую систему. Это осуществляется следующим образом: мощность уже имеющихся приборов подбирается в соответствии с требованиями отапливаемого здания.

Оба способа проектировки превосходно объединены в едином программном обеспечении, что дает возможность создавать новые проекты и производить регулировку старых. Вне зависимости от способа программа сама подбирает настройку арматуры. Касаемо интересующих нас расчетов, то Oventrop CO дает просто неограниченные возможности – от анализа расхода теплоносителя до диаметра труб. Вся информация выводится в виде рисунков, таблиц или схем.

Программа HERZ C.O.

Еще один представитель бесплатных программ, позволяющий произвести расчет любого рода отопительной системы. Утилита характеризуется тем, что позволяет производить такие расчеты даже в новых или недавно реконструированных объектах, в которых теплоносителем является гликолей. Соответствует всем мировым требованиям, следовательно, владеет всеми необходимыми сертификатами.

Ниже приведены основные возможности, которые может предоставить вам немецкая HERZ C.O.

  1. Подобрать трубопровод по диаметру.
  2. Снизить давление в кольцах циркуляции путем автоподбора параметров вентилей.
  3. Настроить «регулировщиков» разницы в давлении.
  4. Учесть необходимые параметры вентилей термостатики.
  5. Проанализировать будущий расход теплоносителя, а также определить снижение давления в системе.
  6. Вычислить гидравлическое сопротивление колец циркуляции.

Чтобы вам было удобнее пользоваться программой, всю информацию можно вводить в графическом виде. В результате утилита выдаст вам поэтажный план строения.

Важная информация! Еще одной отличительной чертой программы является так называемая контекстная помощь. Она дает возможность подробнее узнать о вводимой команде или каком-либо показателе.

Также доступно открытие сразу нескольких окон (что большая редкость для подобного рода продуктов), благодаря чему вы сможете изучать несколько типов информации одновременно. Возможна работа с принтерами и плоттерами – она крайне просто организована, каждый лист, который планируется распечатать, можно предварительно посмотреть.

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце Rср.

Для расчета Rcp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C

, кг/(м3К)

85-65

0,6

95-70

0,64

105-70

0,66

115-70

0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

  1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(tг – tо) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение Rф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п

Наименования участков и местных сопротивлений

Значения коэффициентов местных сопротивлений

Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δрр. Суммарные потери давления по кольцу должны быть меньше величины Δрр на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

ξ

Z, Па

Rl+Z, Па

Занятие 6

Виды систем отопления

Задачи инженерных расчётов такого рода осложняются высоким разнообразием систем отопления, как с точки зрения масштабности, так и в плане конфигурации. Различают несколько видов отопительных развязок, в каждой из которых действуют свои закономерности:

1. Двухтрубная тупиковая система — наиболее распространённый вариант устройства, неплохо подходящий для организации как центральных, так и индивидуальных контуров обогрева.


Двухтрубная тупиковая система отопления

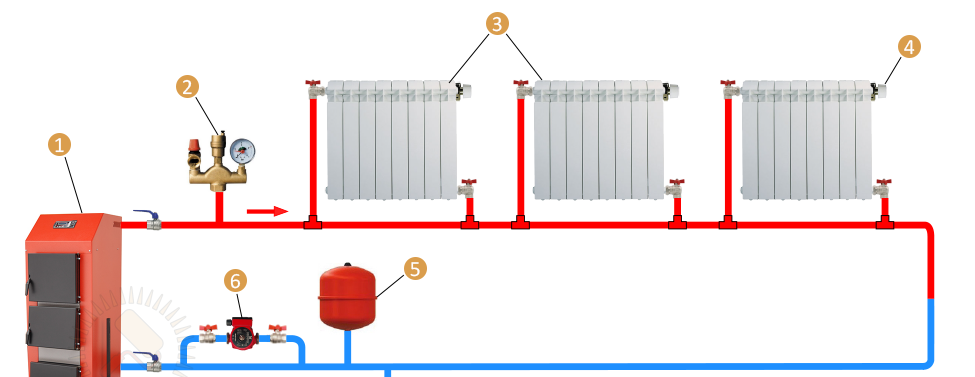

2. Однотрубная система или «Ленинградка» считается лучшим способом устройства гражданских отопительных комплексов тепловой мощностью до 30–35 кВт.


Однотрубная система отопления с принудительной циркуляцией: 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — кран Маевского; 5 — расширительный бак; 6 — циркуляционный насос; 7 — слив

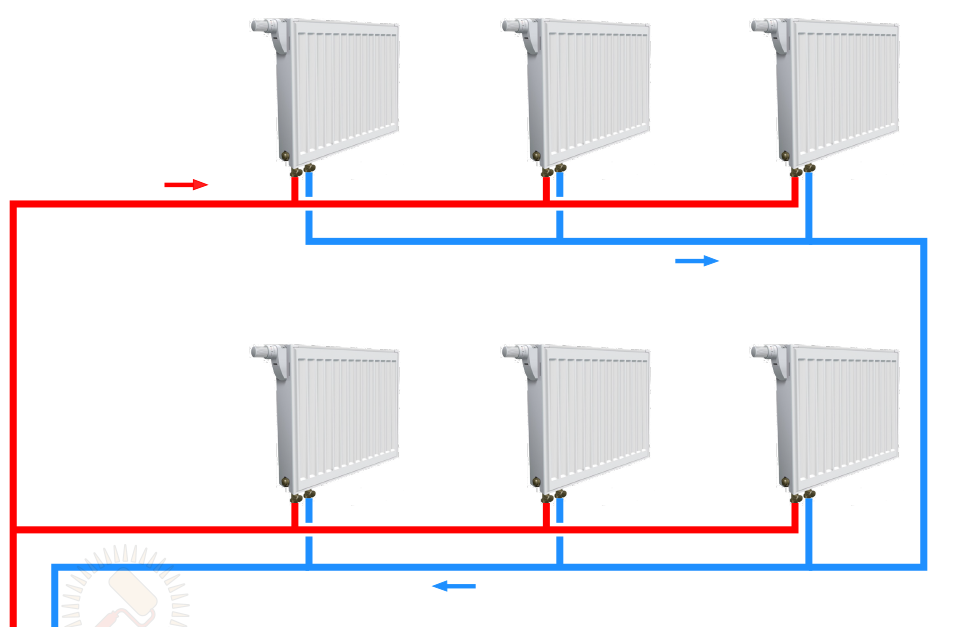

3. Двухтрубная система попутного типа — наиболее материалоёмкий вид развязки отопительных контуров, отличающийся при этом наивысшей из известных стабильностью работы и качеством распределения теплоносителя.


Двухтрубная попутная система отопления (петля Тихельмана)

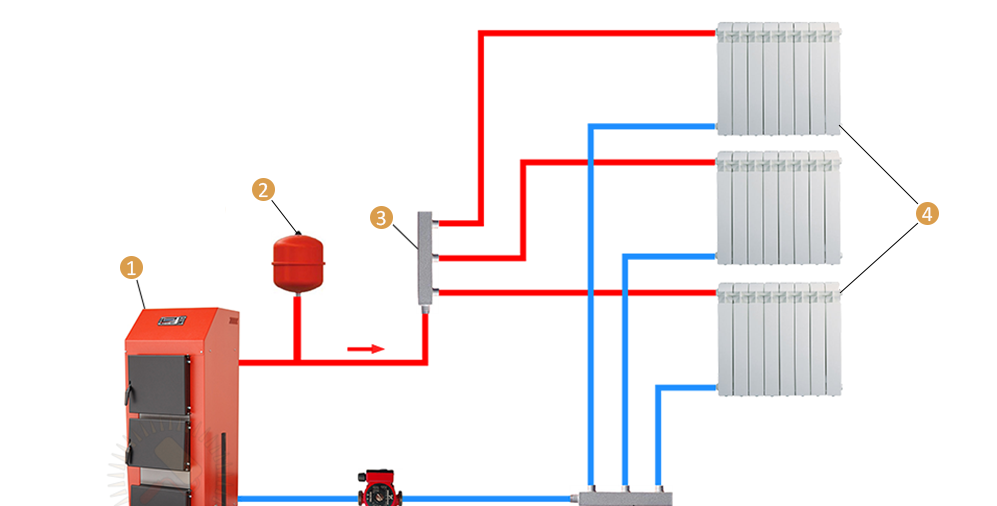

4. Лучевая разводка во многом схожа с двухтрубной попуткой, но при этом все органы управления системой вынесены в одну точку — на коллекторный узел.


Лучевая схема отопления: 1 — котёл; 2 — расширительный бак; 3 — коллектор подачи; 4 — радиаторы отопления; 5 — коллектор обратки; 6 — циркуляционный насос

Прежде чем приступить к прикладной стороне расчётов, нужно сделать пару важных предупреждений. В первую очередь нужно усвоить, что ключ к качественному расчёту лежит в понимании принципов работы жидкостных систем на интуитивном уровне. Без этого рассмотрение каждой отдельно взятой развязки превращается в переплетение сложных математических выкладок. Второе — практическая невозможность изложить в рамках одного обзора больше, чем базовые понятия, за более подробными разъяснениями лучше обратиться к такой литературе по расчёту отопительных систем:

  • Пырков В. В. «Гидравлическое регулирование систем отопления и охлаждения. Теория и практика» 2-е издание, 2010 г.
  • Р. Яушовец «Гидравлика — сердце водяного отопления».
  • Пособие «Гидравлика котельных» от компании De Dietrich.
  • А. Савельев «Отопление дома. Расчёт и монтаж систем».

Понятие гидравлического расчета

Определяющим фактором технологического развития систем отопления стала обычная экономия на энергоноситель. Стремление сэкономить заставляет тщательней подходить к проектированию, выбору материалов, способов монтажа и эксплуатации отопления для жилища.

Поэтому, если вы решили создать уникальную и в первую очередь экономную систему отопления для своей квартиры или дома, тогда рекомендуем ознакомится с правила расчета и проектирования.

Перед тем как дать определение гидравлического расчёта системы, нужно ясно и четко понимать, что индивидуальная система отопления квартиры и дома расположена условно на порядок выше относительно центральной системы отопления большого здания.

Персональная отопительная система базируется на принципиально ином подходе к понятиям тепла и энергоресурса.

Суть гидравлического расчета заключается в том, что расход теплоносителя не задаются заранее с существенным приближением к реальным параметрам, а определяются путем увязки диаметров трубопровода с параметрами давления во всех кольцах системы

Достаточно провести тривиальное сравнение этих систем по следующим параметрам.

  1. Центральная отопительная система (котельня-дом-квартира) основывается на стандартных типах энергоносителя – уголь, газ. В автономной системе можно использовать практический любое вещество, которое имеет высокую удельную теплоту сгорания, или же комбинацию из нескольких жидких, твёрдых, гранулированных материалов.
  2. ЦОС построена на обычных элементах: металлические трубы, “топорные” батареи, запорная арматура. Индивидуальная же система отопления позволяет комбинировать самые разные элементы: многосекционные радиаторы с хорошей теплоотдачей, высокотехнологичные термостаты, разные виды труб (ПВХ и медные), краны, заглушки, фитинги и конечно собственные более экономичные котлы, циркуляционные насосы.
  3. Если зайти в квартиру типичного панельного дома, построенного лет 20-40 назад, видим что система отопления сводиться к наличию 7-секционной батареи под окном в каждой комнате квартиры плюс вертикальную трубу через весь дом (стояк), с помощью которой можно “общаться” с соседями сверху/снизу. То ли дело автономная система отопления (АСО) – позволяет строить систему любой сложности с учётом индивидуальных пожеланий жильцов квартиры.
  4. В отличи от ЦОС, отдельная система отопления учитывает достаточно внушительный список параметров, которые влияют на передачу, расход энергии и утери теплоты. Температурный режим окружающей среды, требуемый диапазон температуры в помещениях, площадь и объём помещения, количество окон и дверей, назначение помещений и т.д.

Таким образом, гидравлический расчет системы отопления (ГРСО) – это условный набор вычисляемых характеристик отопительной системы, который предоставляет исчерпывающую информацию о таких параметрах, как диаметр труб, количество радиаторов и клапанов.

Данный тип радиаторов устанавливался в большинстве панельных домов на постсоветском пространстве. Экономия на материалах и отсутствие конструкторской идеи “на лицо”

ГРСО позволяет правильно выбрать водно-кольцевой насос (отопительного котла) для транспортировки горячей воды к конечным элементам системы отопления (радиаторам) и, в конечном результате, иметь максимально уравновешенную систему, что напрямую влияет на финансовые вложения в части отопления жилища.

Еще один тип отопительного радиатора для ЦОС. Это более универсальное изделие, которое может иметь любое количество рёбер. Так можно увеличить или уменьшить площадь теплообмена

Способы определения нагрузки

Сначала поясним значение термина. Тепловая нагрузка – это общее количество теплоты, расходуемое системой отопления на обогрев помещений до нормативной температуры в наиболее холодный период. Величина исчисляется единицами энергии – киловаттами, килокалориями (реже – килоджоулями) и обозначается в формулах латинской буквой Q.

Зная нагрузку на отопление частного дома в целом и потребность каждого помещения в частности, нетрудно подобрать котел, обогреватели и батареи водяной системы по мощности. Как можно рассчитать данный параметр:

  1. Если высота потолков не достигает 3 м, производится укрупненный расчет по площади отапливаемых комнат.
  2. При высоте перекрытий 3 м и более расход тепла считается по объему помещений.
  3. Определение теплопотерь через внешние ограждения и затрат на подогрев вентиляционного воздуха согласно СНиП.

Две первые расчетные методики основаны на применении удельной тепловой характеристики по отношению к обогреваемой площади либо объему здания. Алгоритм простой, используется повсеместно, но дает весьма приближенные результаты и не учитывает степень утепления коттеджа.

Считать расход тепловой энергии по СНиП, как делают инженеры–проектировщики, гораздо сложнее. Придется собрать множество справочных данных и потрудиться над вычислениями, зато конечные цифры отразят реальную картину с точностью 95%. Мы постараемся упростить методику и сделать расчет нагрузки на отопление максимально доступным для понимания.

Как работать в EXCEL

Использование таблиц Excel очень удобно, поскольку результаты гидравлического расчёта всегда сводятся к табличной форме. Достаточно определить последовательность действий и подготовить точные формулы.

Ввод исходных данных

Выбирается ячейка и вводится величина. Вся остальная информация просто принимается к сведению.

ЯчейкаВеличинаЗначение, обозначение, единица выражения
D445,000Расход воды G в т/час
D595,0Температура на входе tвх в °C
D670,0Температура на выходе tвых в °C
D7100,0Внутренний диаметр d, мм
D8100,000Длина, L в м
D91,000Эквивалентная шероховатость труб ∆ в мм
D101,89Сумма коэф. местных сопротивлений — Σ(ξ)

Пояснения:

  • значение в D9 берётся из справочника;
  • значение в D10 характеризует сопротивления в местах сварных швов.

Формулы и алгоритмы

Выбираем ячейки и вводим алгоритм, а также формулы теоретической гидравлики.

ЯчейкаАлгоритмФормулаРезультатЗначение результата
D12!ERROR! D5 does not contain a number or expressiontср=(tвх+tвых)/282,5Средняя температура воды tср в °C
D13!ERROR! D12 does not contain a number or expressionn=0,0178/(1+0,0337*tср+0,000221*tср2)0,003368Кинематический коэф. вязкости воды — n, cм2/с при tср
D14!ERROR! D12 does not contain a number or expressionρ=(-0,003*tср2-0,1511*tср+1003, 1)/10000,970Средняя плотность воды ρ,т/м3 при tср
D15!ERROR! D4 does not contain a number or expressionG’=G*1000/(ρ*60)773,024Расход воды G’, л/мин
D16!ERROR! D4 does not contain a number or expressionv=4*G:(ρ*π*(d:1000)2*3600)1,640Скорость воды v, м/с
D17!ERROR! D16 does not contain a number or expressionRe=v*d*10/n487001,4Число Рейнольдса Re
D18!ERROR! Cell D17 does not existλ=64/Re при Re≤2320 λ=0,0000147*Re при 2320≤Re≤4000 λ=0,11*(68/Re+∆/d)0,25 при Re≥40000,035Коэффициент гидравлического трения λ
D19!ERROR! Cell D18 does not existR=λ*v2*ρ*100/(2*9,81*d)0,004645Удельные потери давления на трение R, кг/(см2*м)
D20!ERROR! Cell D19 does not existdPтр=R*L0,464485Потери давления на трение dPтр, кг/см2
D21!ERROR! Cell D20 does not existdPтр=dPтр*9,81*1000045565,9и Па соответственно D20
D22!ERROR! D10 does not contain a number or expressiondPмс=Σ(ξ)*v2*ρ/(2*9,81*10)0,025150Потери давления в местных сопротивлениях dPмс в кг/см2
D23!ERROR! Cell D22 does not existdPтр=dPмс*9,81*100002467,2и Па соответственно D22
D24!ERROR! Cell D20 does not existdP=dPтр+dPмс0,489634Расчетные потери давления dP, кг/см2
D25!ERROR! Cell D24 does not existdP=dP*9,81*1000048033,1и Па соответственно D24
D26!ERROR! Cell D25 does not existS=dP/G223,720Характеристика сопротивления S, Па/(т/ч)2

Пояснения:

  • значение D15 пересчитывается в литрах, так легче воспринимать величину расхода;
  • ячейка D16 — добавляем форматирование по условию: «Если v не попадает в диапазон 0,25…1,5 м/с, то фон ячейки красный/шрифт белый».

Для трубопроводов с перепадом высот входа и выхода к результатам добавляется статическое давление: 1 кг/см2 на 10 м.

Оформление результатов

Авторское цветовое решение несёт функциональную нагрузку:

  • Светло-бирюзовые ячейки содержат исходные данные – их можно менять.
  • Бледно-зелёные ячейка — вводимые константы или данные, мало подверженные изменениям.
  • Жёлтые ячейки — вспомогательные предварительные расчёты.
  • Светло-жёлтые ячейки — результаты расчётов.
  • Шрифты: синий — исходные данные;
  • чёрный — промежуточные/неглавные результаты;
  • красный — главные и окончательные результаты гидравлического расчёта.

Результаты в таблице Эксель

Пример от Александра Воробьёва

Пример несложного гидравлического расчёта в программе Excel для горизонтального участка трубопровода.

Исходные данные:

  • длина трубы100 метров;
  • ø108 мм;
  • толщина стенки 4 мм.

Таблица результатов расчёта местных сопротивлений Усложняя шаг за шагом расчёты в программе Excel, вы лучше осваиваете теорию и частично экономите на проектных работах. Благодаря грамотному подходу, ваша система отопления станет оптимальной по затратам и теплоотдаче.

Гидравлический расчет системы отопления

Централизованный тип постепенно уступает место автономной системе отопления. Многие принимают решение обогревать помещения собственными силами, желая создать идеальное сочетание экономичности, тепла и комфорта. Именно поэтому особую актуальность приобретает гидравлический расчет системы отопления.

На начальном этапе предстоят финансовые траты. Однако новейшее отопительное оборудование обладает инновационным подходом к процессу регулирования подачи тепла по сравнению со старым, поэтому вложенные деньги быстро окупаются. Но такую гармонию могут обеспечить лишь системы, созданные по всем правилам. Они смогут профессионально преодолеть возникающее гидравлическое сопротивление.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
