Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелок

Применение горелок для твердой пайки и для пайки латунью

Пайка позволяет выполнить неразъемное герметичное соединение двух металлических деталей путем своеобразного «склеивания» их неким расплавленным материалом — припоем. Последний должен проявлять высокую адгезию по отношению к соединяемым металлам, то есть быть весьма «прилипчивым», и обладать достаточной прочностью после застывания.

Температура плавления припоя должна быть выше, чем рабочая температура, при которой эксплуатируется паяное изделие; и в то же время ниже, чем температура плавления основного материала.

Газовая горелка как раз и нужна для того, чтобы нагреть припой и сделать его таким образом достаточно вязким.

Очевидно, что для удобства работы ее факел должен сохранять стабильную форму и температуру.

Преимущество данного инструмента заключается в способности обрабатывать зоны с большой площадью — электропаяльнику такая задача окажется не под силу.

При этом простенькую маломощную горелку можно без особых хлопот изготовить своими руками.

С помощью самодельной горелки можно будет сделать массу полезных дел. Ее возможностей окажется вполне достаточно для пайки медных и латунных сосудов, входящих в состав радиаторов, интеркулеров и теплообменников, а также для пайки с применением твердых припоев.

Кроме того, только с помощью данного инструмента можно осуществить разборку радиатора с целью замены его сердцевины, а также выполнить замену в нем сот.

Пригодится такая горелка и в ходе ремонта кузова, при котором высокая температура не только не нужна, но и весьма нежелательна, так как может вызвать коробление этой части автомобиля.

Выполнить реставрацию небольшого поврежденного участка, запаять латунью прорехи, осуществить «ювелирную» рихтовку — для всех этих работ данный инструмент окажется вполне подходящим.

Незначительный нагрев понадобится и в том случае, если необходимо демонтировать деталь, посаженную с натягом, то есть запрессованную.

Это может быть обойма подшипника или какая-нибудь втулка.

Данный метод особенно эффективен, если входящие в соединение детали выполнены из материалов с разными коэффициентами теплового расширения.

Это интересно: Куда жаловаться на газовую службу: как и к кому надо обращаться с жалобой на ГорГаз

Практические газовые нюансы

Зачем и почему? Во-первых, это вещь недешевая. Во-вторых, конструкция газовой горелки не слишком сложная, она будет вам по плечу, обещаем

Перед тем, как сделать газовую горелку своими руками, нужно принять во внимание кое-какую специальную информацию

Как происходят сварочные работы газовой горелкой.

Особенности газовых горелок:

  • Первым делом – материал, из которого должно быть сделано сопло. Только тугоплавкий металл, ведь ваше устройство должно выдавать по-настоящему высокие температуры – вплоть до 1000°С, поэтому сопло должно быть устойчивым с таким температурам.
  • Не экономим на кране, ведь от его качества будет зависеть ваша безопасность. Если вдруг начнется утечка, подача газа мгновенно перекрывается с помощью крана. Кран должен быть качественным, он не должен пропускать.
  • Еще один элемент устройства, качество которого должно быть самым высоким – узел подключения к газовому баллону с редуктором или без него, если баллончик небольшого размера – тогда он с клапаном. Помним, что подавляющая часть аварий с «газовой» подоплекой происходит именно из-за дефектного запорного аппарата.
  • Чаще всего используется пропан – это для вашей информации.
  • По своей сути газовая горелка – это форсунка испарительного типа.
  • Газовая горелка для пайки своими руками в принципе ничем не отличается от устройства для закаливания металлических деталей, так что она может быть сделана для самого разнообразного применения.


Как устроена газовая горелка?

Механизм действия устройства инжекторного типа:

  1. Газ подается по шлангу в результате давления, которое образуется в процессе испарения сжиженного газа внутри баллона. Этого давления вполне достаточно, чтобы газа поступающего газа хватало для возникновения и поддержки ровного постоянного пламени. Не на всех баллонах имеется редуктор, в этом случае поступление газа может регулироваться рабочим краном.
  2. Запорный кран – ни в коем разе не рабочий, у него совершенно другая функция, он крепится на вентиль баллона с единственной задачей – открывать или закрывать подачу газа.
  3. Струя газа подается в насадку через трубку подачи газа. Эта трубка переходит в ниппель, который формирует направление пламени. Этот ниппель вместе с трубкой подачи газа расположен в специальном вкладыше, функция которого – смешивание газа с воздухом.
  4. Вкладыш вместе с ниппелем и трубкой подачи газа регулируется винтом. Лучше всего делать устройство сборно-разборным, так как ниппель необходимо чистить в обязательно порядке.
  5. После формирования во вкладыше смесь газа и воздуха подается в специальное сопло насадки, в которое подается дополнительная порция кислорода из атмосферного воздуха. В насадке нужны вентиляционные отверстия, они позволят сделать пламя более ровным и стабильным.

Как стелить рубероид с помощью газовой горелки?

Основание кровли очистить от мусора. Раскатать рулоны рубероида внахлест на 85 см, приклеить с одной стороны концы к основанию кровли, затем свернуть рулоны обратно. Подогреть основание кровли и внутреннюю сторону медленно раскатываемого рубероида, плотно прижать рубероид к снованию кровли катком, стараясь избежать образования воздушных пузырей и складок.

Поддевая специальным крючком края рубероида, уложенного внахлест, подогреть горелкой, проконтролировав герметичность.

Минимальная температура, при которой может использоваться кровельная горелка – минус 15 градусов Цельсия.

Поделитесь полезной статьей:

Безопасность работы

Главный травмирующий фактор при использовании и наладке горелки — температура.

Опасен и газ, даже бытовой, о чем свидетельствуют несчастные случаи, связанные со взрывами, либо отравлением.

Мощность пропановой горелки зависит от диаметра инжектора и форсунки. Нужно помнить: горит не сам газ, а смесь его с воздухом (кислородом).

Чем больший объем вступает в реакцию, тем сильнее факел. При этом возрастает опасность получить в инжекторной камере опасную пропорцию пропана с воздухом, а как следствие небольшой взрыв — хлопок.

Поэтому самодельная горелка не нужна слишком большой. Как правило, диаметр инжектора не превышает 3-5 см, а отверстие жиклера 0,5 мм.

[stextbox Работайте в проветриваемом помещении либо на улице. Для защиты рук используйте перчатки.

Общие сведения

Основное устройство для сваривания деталей газовыми смесями горелка — это инструмент по созданию высокотемпературного пламени. С ее помощью получается узкий факел, нагревающий ограниченный участок соединения деталей. В форсунку подаются горючие газы, например аргон, пропан, и смешиваются с кислородом, создавая горючую смесь. Изменяя соотношение веществ и скорость подачи газовой смеси, регулируется температура пламени.

Основные составные части газовой форсунки:

  • изоляционная втулка;
  • сопло;
  • диффузор;
  • смесительная камера;
  • регуляторы подачи газа;
  • кабельные разъемы;
  • рукоятка с кнопкой включения;
  • кабеля;
  • разъем.

Проходя смесительную камеру, газ распыляется на несколько струй. Это позволяет получить однородную газовую смесь. Затем она поступает в сопло, где происходит горение. Мундштук на трубке наконечника формирует факел.

Огонь имеет температуру выше, чем та, при которой плавится металл. В результате создается сварочная ванна, в которой в жидком состоянии находятся края деталей и присадочная проволока.

Что необходимо?

Рабочие инструменты и материал для будущей конструкции – вот что нужно подготовить перед созданием самого прибора.

  • Материал для ручки. Строгих критериев его выбора нет, потому все зависит от смекалки и возможностей изготовителя. Ручка должна быть удобной, не прогреваемой во время работы. Готовую рукоятку брать наиболее разумно – подойдет ручка от вышедшего из строя кипятильника либо паяльной станции.
  • Проводящая трубка. Она должна быть стальной, потому изготовитель выбирает стальную трубку диаметром не более 1 см и с толщиной стенки 2,5 см.
  • Корпус горелки. И он должен быть стальным, а рассекатель изготавливают из латунного прутика.
  • Форсунка. Ее делают из металлического прута.

Из инструментов понадобятся: болгарка, сварочный полуавтомат, напильник, сверлильный станок или дрель, метчик, сверло, лерка, молоток, пассатижи, зачистной и отрезной круги, щетка по металлу, защитные средства. Не всегда нужно все из списка, но в стандартном наборе это присутствует.

Какую делать?

Перед тем как приступить к изготовлению, выберем подходящий тип горелки из следующего перечня:

  1. атмосферные инжекционные;
  2. эжекционные;
  3. с наддувом.

Второй и третий тип более сложен для изготовления. А чтобы организовать наддув понадобится сжатый воздух либо кислород, а значит компрессор либо еще один баллон.

Проще всего для самостоятельного исполнения будет первый тип, именно его стоит предпочесть.

Управление процессом атмосферной горелки происходит регулировочным вентилем. Поэтому от того, какой подвернется, во многом зависит выбор типа, а также модели самого устройства.

Нужно помнить, что горение того или иного газа зависит от диаметра отверстия жиклера. Водородный жиклер имеет его несколько меньше, пропановый — больше.

Конструкции, схемы, чертежи, технология сборки

В первую очередь понадобится чертеж будущего устройства, эскиз или схема горелки, с размерами.

Найти готовый несложно с помощью интернета. Если вы представляете общие принципы работы устройства, владеете методикой его расчета, разработать проект можно самостоятельно.

Как простой вариант — использовать вентиль от баллона из-под пропана или кислорода, известный как модель ВК-74 (см. схему).

К боковой резьбе вытачивают штуцер, который одновременно будет служить рукоятью. Можно использовать подходящую по размеру трубу. На одной ее стороне нарезать внутреннюю резьбу, с другой сделать хвостовик для надевания газового шланга.

На ту резьбу, которой он крепится к баллону, навинчиваем заглушку. В ее торце сверлим отверстие, нарезаем резьбу под жиклер. К заглушке на стальных спицах привариваем сопло, которое одновременно послужит инжекторной камерой.

Еще проще, если вам попадется старый ацетиленовый резак или бензорез. По сути, это готовая горелка. Достаточно убрать, чтобы не мешали, части связанные с подачей кислорода, газовое сопло заменить жиклером, закрепить над ним инжекторную камеру-сопло.

Совсем крохотную газовую горелку можно изготовить из штуцера для накачки баскетбольных мячей, иголки шприца и парочки капельниц, или как их называют медицинских «систем» капельного введения лекарств. Работать самоделка может даже от баллончика для заправки зажигалок.

Регулировочные роликовые зажимы исполнят роль вентилей.

Правда, к этому устройству нам понадобится принудительная подача воздуха, для инжекции атмосферного воздуха диаметр сопла слишком маленький. С этой целью можно использовать компрессор аквариума, либо старого холодильника.

У иглы шприца и штуцера аккуратно стачиваем острие. После этого, иглу шприца слегка согнув вставляем в боковое отверстие штуцера, так, чтобы конец слегка вышел из срезанного кончика.

Место ввода иглы обматываем медной проволокой, хорошо пропаиваем с кислотой.

Горелка готова. Осталось подсоединить к ней газ и воздух .

Классификация горелок

Устройство газовой горелки достаточно простое. Современные газовые горелки подразделяются следующим образом:

  • Предварительного смешения. Происходит образование газовой смеси непосредственно перед поступлением в выходное отверстие.
  • Инжекционные горелки. Воздух, необходимый для горения, самопроизвольно засасывается (как говорят, инжектируется) самой газовой струёй.
  • Рекуперативные. Сущность их работы заложена в предварительном подогреве газа и воздуха. Это происходит перед смешиванием. Сам подогрев осуществляет специальное устройство – рекуператор.
  • Регенеративные. Предварительный подогрев в горелках этого типа осуществляется в регенераторе.
  • Наддувные (газовые горелки с наддувом). В них воздух принудительно нагнетается в топку специальным вентилятором. Это происходит после смешивания горючей смеси.
  • Диффузионные. По конструкции это самые простые горелки. Они состоят из обычной трубки с просверленными в ней отверстиями. Через эти отверстия происходит подача газа. Для обеспечения постоянного и надёжного горения, необходимый воздух поступает из окружающей среды.
  • Газовые атмосферные горелки для котлов. Принцип их действия очень схож с принципом инжекционных горелок. Основным отличием является то, что обогащение кислородом осуществляется не полностью, а частично.
  • Газовые горелки для печи, каминов, систем отопления.

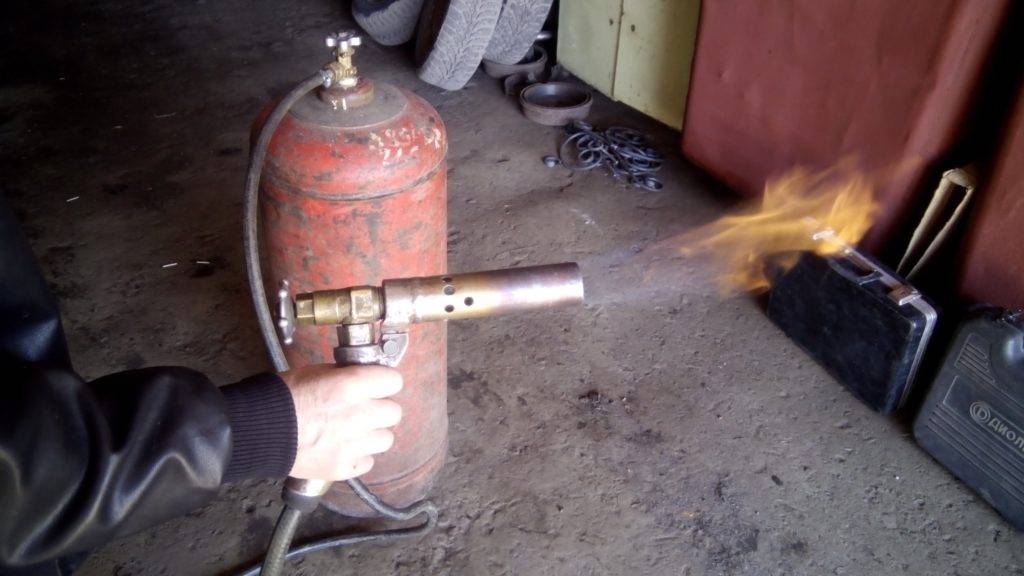

Самодельная газовая горелка в работе

Мощность любой газовой горелки определяется по объёму расходуемого газа за единицу времени. У разных горелок она может отличаться достаточно существенно.

Горелка из двух иголок

Совсем небольшую, можно сказать, микрогорелку, подключаемую к баллончику для зарядки зажигалок, можно изготовить из весьма скромного набора:

  • игла для накачивания мяча;
  • игла от шприца;
  • две системы для капельниц;
  • воздушный компрессор для аквариума.

Кроме того, понадобятся медная проволока, набор инструментов и материалов для пайки, а также клей.

Несмотря на скромные размеры, эта горелка получится вполне функциональной: температура ее факела достигает 1000С.

Вот что нужно сделать:

  • Примерно посредине иглы для накачивания мяча надфилем необходимо срезать часть стенки, так чтобы получилось небольшое отверстие. Размеры у него должны быть ровно такими, чтобы внутрь входила игла от шприца.
  • Тем же надфилем необходимо спилить острый кончик на игле от шприца, после чего она косо вводится в отверстие, проделанное в игле для накачивания мяча. «Косо» — это так, чтобы угол между иголками составлял примерно 15 градусов. При этом те их части, которыми иголки подсоединяются к насосу и шприцу, должны смотреть в одну сторону.
  • Место входа тонкой иголки (от шприца) в толстую необходимо обмотать медной проволокой, а затем запаять. Благодаря этому отверстие будет герметизировано, а тонкая иголка — зафиксирована относительно толстой.
  • К каждой из иголок нужно плотно присоединить по системе для капельниц, используя клей и обмотку из капроновой нити. На системах имеются регуляторы, своего рода вентили — их нужно перевести в положение «закрыто».
  • Второй конец системы, подсоединенной к толстой игле (для накачивания мяча), необходимо, опять же при помощи клея, плотно присоединить к соплу баллончика для зарядки зажигалок.
  • Второй конец системы, подсоединенной к игле от шприца, необходимо плотно закрепить на нагнетательном патрубке аквариумного компрессора.

Все, горелкой можно пользоваться. Поступающий из баллончика газ и нагнетаемый компрессором воздух будут смешиваться в толстой игле, образуя газовоздушную смесь.

Их количество и соотношение можно менять при помощи регуляторов на системах.

За неимением аквариумного компрессора источник сжатого воздуха можно сделать из пластиковой бутылки:

  • Снизу в ней проделывается отверстие, в которое изнутри вставляется золотник или ниппель. Клей здесь не понадобится — данный элемент надежно фиксируется при помощи имеющейся на нем гайки.
  • В крышке бутылки необходимо сделать отверстие, в которое вставляется корпус от шприца (без поршня и иглы). Его выходной патрубок, на который обычно надевается игла, должен смотреть наружу.
  • Место установки шприца в крышку необходимо как следует проклеить.
  • Далее крышка навинчивается на горлышко бутылки и к торчащему из нее шприцу при помощи клея плотно подсоединяется система, подключенная к тонкой игле.

Остается закачать в бутылку воздух через золотник — и горелкой можно пользоваться.

Горелка – центральный элемент газового котла. Газовая горелка для котла своими руками делается на базе вентиля из кислородного баллона.

О плюсах использования электрогенератора на дровах читайте в этом материале.

Характеристики и виды инжекционных горелок

От исполнения горелки горна зависит степень угара металла при его нагреве под ковку, интенсивность образования окалины на поверхности, общее потребление газа. В закрытых кузнечных горнах применяют горелки короткого пламени.

Их конструктивное исполнение гарантирует быстрое перемешивание горючей смеси, что обеспечивает высокий КПД. Продукты сгорания из рабочего пространства горна удаляются равномерно и максимально эффективно.

Принцип действия горелок

В горелках такого типа происходит сжигание пропана, поступающего из газопровода либо баллона. Здесь смесь газа с воздухом образовывается за счет эжекции, т.е. подсасывания последнего внутрь горелки под воздействием энергии струи газа, находящейся под давлением.

В зоне, где происходит забор воздуха, появляется разрежение, за счет чего воздух сам двигается в заданном направлении. Смешиваясь в корпусе горелки, рабочая смесь вырывается из него под давлением, создавая нужную температуру.

Качество работы газовой горелки зависит от постоянства соотношения объема газа и воздуха. Изменение плотности газа влияет на возможности засасывания воздуха горелкой.


Топливосжигающее устройство или горелка, является основной составляющей газового горна. Его эксплуатация полностью зависит от правильного изготовления этого ключевого элемента

Все изменения температуры сгорания должны сопровождаться аналогичными изменениями подачи воздуха, требуемого для возгорания.

При несбалансированности показателей, необходима корректировка коэффициента инжекции для достижения его стабильности. Добиваются этого путем изменения давления газа либо регулировкой воздушной заслонки.

Классификация горелок по основным признакам

Классифицируют их по разным признакам. Исходя из объема подсасываемого первичного воздуха, различают горелки частичного смешения и полного. Основными характеристиками первых являются коэффициент инжекции и кратность.

Коэффициент инжекции определяется соотношением объемов воздуха инжектируемого и требующегося для 100-проентного сгорании газа. Под выражением «кратность инжекции» подразумевают соотношение между объемом первичного воздуха и потреблением газа горелкой.


Горение газа в смеси с воздухом в инжекционной горелке происходит в специальной насадке — туннеле, изготовленном из огнеупорного материала

Инжекционные горелки, применяемые в домашних кузницах, бывают низкого (до 5 кПа) давления газа и среднего — от 5 кПа до 0,3 МПа. Когда газ в горелке находится под давлением 20-90 кПа, мощность подсоса воздуха остается практически неизменной, даже в том случае, когда в горне газовое давление и разрежение претерпевают изменения.

При падении давления ниже этой планки, коэффициент инжекции растет, давление падает, а разрежение в горне увеличивается. В зависимости от наличия распределительного коллектора, бывают горелки одно- и многофакельные.

Существует разделение по количеству сопел: с одним соплом — односопловые, с несколькими — многосопловые. Располагают эти элементы по центру либо вразброску. По этому признаку есть горелки с центральным соплом и периферийным.

Технология изготовления пропановой горелки своими руками

Кроме ручки, все узлы пропановой горелки выполняют на токарном станке. Предпочтительный материал — латунь Иглу для регулировки выполняют из вязальной спицы. Уплотнительный сальник для резьбы, выполняется из фторопласта. Имея указанные материалы вполне реально сделать пропановую горелку.

Инструменты и материалы

Изготовление начинают с подбора инструментов и деталей для работы. Корпус выполняют в форме стального стакана, такая конструкция обеспечивает защиту от отрыва факела. К корпусу прикрепляют ручку, которая выполняется из любого материала с длиной в пределах от 70.0 до 80.0 см. В держателе устанавливают газовый шланг, что придает устройству жесткость. Длину факела регулируют 2-мя способами — редукторным и вентильным.

Стандартный пакет пропановой горелки:

  1. Металлический корпус.
  2. Редуктор, приобретают готовое устройство.
  3. Форсунка для создания газового факела.
  4. Регулятор для топливоподачи.
  5. Сопло (насадка) для выполнения различных задач.

Необходимые инструменты для выполнения горелки своими руками:

  1. Ножовка по металлу.
  2. Электродрель с набором сверл.
  3. Пассатижи, надфили, отвертки разной конфигурации.
  4. Набор ключей, плашек и метчиков.
  5. Тиски слесарные.

Чертежи

Большой выбор разных конструкций для пайки металлов позволяет найти подходящий вариант под задачи пользователя. Для этого совершенно не нужно обращаться в торговую сеть. Если у исполнителя есть все необходимые материалы и инструменты и он знаком с технологией изготовления, то пропановую горелку можно собрать собственными руками, сэкономив на сборке.

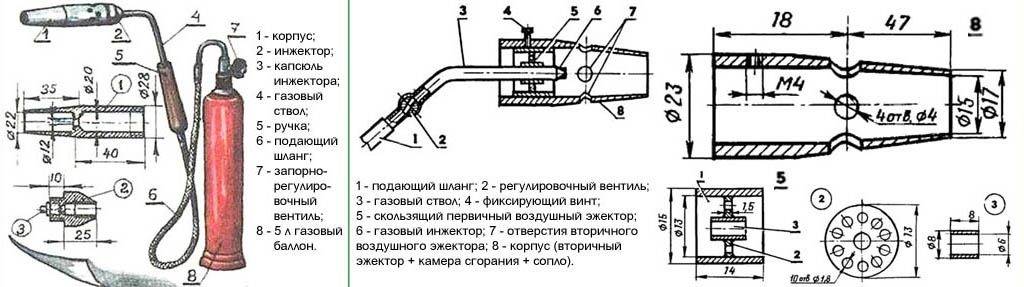

Схема газовой горелки

Имея подробный чертеж создать пропановую горелку не так уж и сложно.Найти проверенный чертеж можно в интернет или использовать простой вариант модели ВК-74. Для надёжной работы и обеспечения пожарной безопасности рекомендуется применять материал, разрешенный к применению в системах бытового газоснабжения.

Схема пропановой газовой горелки

Этапы изготовления горелки

К боковой резьбе накручивают штуцер с функцией рукоятки, поэтому используют подходящую трубку. На одной стороне нарезают внутреннюю резьбу, а на другой выполняют хвостовик для соединения с газовым шлангом. На резьбе, соединения с баллоном, навинчивают заглушку. В ее торце изготавливают отверстие с резьбой под жиклер. На заглушке на стальных спицах приваривают сопло, с функцией инжекторной камеры.

Корпус выполняют из стали, а рассекатель — из латунного стержня. В рассекателе выполняют более 4-х отверстий, для циркуляции кислорода на выходе резака.

Рассекатель устанавливают в корпусе с небольшим зазором 5 мм для фланца. Эта конструкция обеспечивает нужное замедление скорости движения пропана к запальнику, что позволяет надёжнее эксплуатировать резак.

Форсунку выполняют из прута. Выполняют в корпусе глухое 2мм отверстие, затем выполняют перемычку с отверстием 4мм, далее ее заклёпывают, шлифуют и подключают к выходу редуктора.

Для придания устройству презентабельного вида — металлические поверхности отшлифовывают. Также шлифовке подлежит выпускная часть форсунки, для обеспечения факела без рывков.

Изготавливают рукоятку и устанавливают на пропановом резаке. Вариантов ручек – множество. Можно выпилить из 5 мм доски или приспособить ручку от топора и обработать под нужный размер и крепят основу к трубке, выполнив выемку по ширине сгона, и закрепляют его 2-мя металлическими скобами.

Когда пропановая горелка готова, ее подключают к газовому сосуду и проводят тестирование. Шланг подключают к газовому сосуду с помощью редуктора и фиксируют хомутом. Свободный конец вставляется в переходник и также фиксируется хомутом. После завершения сборки пропановой горелки, выставляют рабочее давление в сосуде. Только после выполнения качества работ зажигают горелку.

Самодельная пропановая горелка

Основным преимуществом использования пропанового топлива является то, что оно относительно рентабельно. За эти деньги он вырабатывает больше энергии, чем многие другие источники топлива. Это топливо с эффективным сгоранием, а пропановые приборы имеют гораздо более короткий срок окупаемости, чем многие другие источники топлива. Это означает, что первоначальные затраты на оборудование для сжигания пропана окупаются быстрее.  Пропан в изобилии, но его потенциал ограничен, поскольку он является побочным продуктом переработки нефти.  Грамотно выполненная пропановая горелка надежно прослужит длительный срок, сможет выполнять многие бытовые задачи, без применения дорогостоящих инструментов.

Что представляет собой кровельная горелка

Кровельная газовая горелка — это специальное устройство, предназначенное для монтажа наплавляемых кровельных материалов. Кроме того, с применением такого оборудования нагреваются некоторые элементы, просушиваются поверхности, производится обжиг краски. Стандартная модель газовой горелки включает в свой состав следующие элементы:

  • стакан из жароустойчивого металлического сплава;
  • газоподающий провод;
  • разжигающие форсунки, защищенные от ветра.

Газовая горелка для кровли — это компактный прибор с крепкими ручками для транспортировки. Он обладает сравнительно небольшой массой (до полутора килограммов) и оборудован удобной пластиковой или деревянной рукояткой.

В качестве горючего зачастую применяется газ-пропан, но в продаже можно встретить устройства, работающие на дизтопливе. Вещество попадает внутрь прибора посредством газопроводного провода. Подача газа и интенсивность огня регулируют специальным вентилем, который находится на корпусе. Встроенный редуктор позволяет минимизировать расход горючего и контролировать его расход.

Все модели газовых горелок для кровельных работ оснащены системой воздушного подсоса. Подобная функция является обязательной. К дополнительным опциям, повышающим комфорт, относится выбор рабочих режимов. К примеру, когда пропановая кровельная горелка останавливается, автоматически запускается режим ожидания, который позволяет сэкономить газ. Зажигается такое оборудование обыкновенной зажигалкой или спичками.

Как сделать газовую горелку своими руками

Приведем порядок действий, которому нужно следовать при изготовлении горелки:

  1. От латунной трубки необходимо отрезать фрагмент определенной длины, которая будет представлять собой корпус горелки. Длину подбираем из соображений удобства работы и с небольшим запасом на установку ручки.
  2. Проще всего использовать ручку от старого, отслужившего свое электропаяльника. За неимением таковой можно вырезать данный элемент из деревянного бруска. Вдоль оси деревянной ручки необходимо высверлить сквозное отверстие, в которое и будет установлена горелка. Для ее фиксации следует воспользоваться эпоксидной смолой.
  3. К торчащему из ручки концу трубки нужно прикрепить кран, снятый, например, со старого автогена. Место соединения следует герметизировать при помощи ФУМ-ленты или силикона.

Водородная горелка своими руками

Далее необходимо трубку-корпус с другой стороны заглушить и проделать здесь же отверстие диаметром 0,1 мм — это и будет форсунка. Выполнить столь малое отверстие не так-то просто, остановимся на этом подробнее.

Горелка на отработке – нужное устройство, которое работает по сути на отходах. Горелка на отработке своими руками и в наше время не теряет своей актуальности.

Инструкцию по пайке пластиковых труб вы найдете тут.

Знаете ли вы, что такое электролизер? В этой теме вы узнаете все об этом приборе и о том, как сделать его своими руками.

Конструкция горелки

Стандартная самодельная горелка функционирует таким образом. Под давлением по специальному шлангу из баллона подаётся газ. Чаще всего в качестве такого газа используется пропан. Объём подаваемого газа изменяется расположенным на баллоне регулирующим рабочим краном. Поэтому установка дополнительного понижающего редуктора не требуется.

Запорный кран располагается за основным вентилем и крепится на газовом баллоне. Он используется для открывания или закрывания подачи газа. Все остальные регулировки (длину и интенсивность пламени) самой горелки осуществляют с помощью, так называемого, рабочего крана. Подводящий газовый шланг, по которому происходит подача газа, подключен к специальной насадке. Она завершается ниппелем. Он позволяет задавать величину (длину) и интенсивность (скорость) пламени. Ниппель совместно с трубкой помещают в специальный вкладыш (металлический стакан). Именно в нём происходит создание горючей смеси, то есть обогащение пропана кислородом атмосферного воздуха. Созданная горючая смесь под давлением поступает через сопло в область сгорания. Для обеспечения непрерывного процесса горения в сопле конструктивно предусмотрены специальные отверстия. Они выполняют функцию дополнительной вентиляции.

На основе такой стандартной схемы можно разработать собственную конструкцию. Она будет состоять из следующих элементов:

  • корпуса (обычно его изготавливают из металла);
  • редуктора, который крепится на баллон (применяют готовый прибор);
  • форсунки (изготавливают самостоятельно);
  • регулятор подачи топлива (по выбору);
  • головка (форма выбирается исходя из решаемых задач).

Корпус горелки изготавливается в форме стакана. В качестве материала применяют обыкновенную сталь. Такая форма позволяет обеспечить надёжную защиту от возможного задувания рабочего пламени. К корпусу крепят рукоятку. Она может быть выполнена из различного материала. Самое главное, чтобы она обеспечивала удобство при работе. Предыдущий опыт показывает, самая оптимальная длина такой ручки находится в интервале от 70 до 80 сантиметров.

Устройство газовой горелки

Сверху крепится деревянный держатель. В его корпус помещают шланг подачи газа. Это позволяет придать конструкции определённую прочность. Длина пламени может осуществляться двумя регулировками. С помощью редуктора, расположенного на газовом баллоне, и вентиля, установленного на трубке. Розжиг газовой смеси производится благодаря специальной форсунке.

Нюансы и инструкция по эксплуатации

Пропановая горелка относится к опасным устройствам, в связи с чем, работая с ней, нужно выполнять правила эксплуатации и пожарной безопасности

Горелка кровельная пропановая, инструкция по применению:

Осторожно и плотно накручивают сопло на форсунку. Подключают к штуцеру резака шланг, закрепляя его специальным хомутом

Обычно они в комплекте не поставляются и потребуется их приобрести отдельно. Закрепляют второй конец шланга на газовом сосуде. Проверяют плотность и надежность соединений, при закрытом регуляторе пламени. С помощью мыльной воды проверяют плотность соединения и газовоздушные утечки, а при открытом газовом вентиле на баллоне. Плавно проворачивают против часовой стрелки газовый регулятор и поджигают горелку

Запрещено направлять факел на пожароопасные материалы. После окончания работ закрывают свой газовый кран на сосуде. Когда пламя горелки погасло, закрывают регулятор факела резака и дают ему остыть.

Опасные и вредные производственные факторы при работе на кровле с пропановой горелкой:

  • Возникновение пожароопасной ситуации;
  • взрыв газовой емкости;
  • ожоги от открытого огня;
  • термический ожог от нагретых поверхностей резака.

Чем отличается газовая горелка от паяльной лампы?

Паяльные лампы работают на жидком топливе: бензине, керосине, спирте. Как следует из самого названия, топливом для газовой горелки будет служить сжиженный углеводородный газ, а именно пропан-бутановая смесь, которая содержится в баллонах красного цвета.

Изменение конструкции и переход на газ дает следующие преимущества:

  • повышается удобство пользования;
  • повышается безопасность;
  • расширяется сфера применения;
  • снижается цена эксплуатации.

Работая с паяльной лампой, вы держите в руках не только горелку, но и резервуар с легковоспламеняющимся веществом. Вес 2-литровой паяльной лампы с полным резервуаром составляет около 4 кг. Высота и ширина соответственно более 30 см и 20 см. При таких характеристиках маневренность ручного инструмента крайне низкая.

В отличие от паяльной лампы горелка на газе обладает компактными габаритами, малым весом, хорошо лежит в руке и поэтому удобна для проведения разнообразных работ, требующих открытого, регулируемого пламени

Для газовой горелки резервуар не нужен. Убрав самую объемную часть паяльной лампы, вы получите компактный и легкий аппарат, который поможет выполнять различные виды работ, в том числе в труднодоступных местах.

Однако вам не придется держать в руке емкость с бензином или керосином непосредственно возле открытого огня, так как благодаря длинному шлангу расположить газовый баллон можно на достаточном расстоянии от рабочего места.

При температуре окружающего воздуха выше -20 °C, газовая горелка не требует подготовки перед использованием. Достаточно открыть вентиль на газовом баллоне, отрегулировать силу пламени и можно варить, паять, прогревать… Даже в 5-литровом баллоне запаса газа хватит на многочасовую непрерывную работу.

В отличие от газовой горелки паяльная лампа нуждается в предварительной подготовке вне зависимости от внешних условий. Необходимо налить в ванночку бензин или керосин и поджечь его, чтобы прогреть испаритель. Только при достаточном прогреве первая порция поступившего в испаритель жидкого топлива перейдет в газообразное состояние.

Расход жидкого топлива составляет 0,6-0,8 литров в час. Учитывая, что заправлять 2-литровую паяльную лампу можно только на ¾ от объема резервуара, запаса топлива хватит от силы на 2 часа. Затем придется снова брать канистру и доливать топливо в резервуар, но перед этим нужно еще подождать до полного остывания лампы.

Напомним, что открывать резервуар у неостывшей лампы нельзя, иначе возникнет контакт горячей горелки и паров бензина, что чревато воспламенением и взрывом. Только дождавшись остывания лампы вы сможете налить топливо в резервуар и ванночку и повторить всю подготовительную процедуру, включая прогрев и подкачку воздуха насосом, на что уйдет около 10 минут.

Паяльная лампа при нормальном функционировании источает запах бензина, который не только неприятен, но и вреден. При работе на жидком топливе сажа с копотью быстрее забивают отверстия в горелке и оседают на наружных поверхностях, пачкая руки и одежду.

Газ – самый чистый вид топлива, поэтому газовую горелку нужно чистить реже. Запаха газа во время использования горелки не должно быть в принципе, а его появление свидетельствует о неисправности аппарата, что требует немедленного прекращения работы и устранения причин утечки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
