Схемы подключения радиаторов отопления: обзор самых лучших способов

Порядок определения места монтажа

Замена радиаторов отопления своими руками – делаем правильноСуществуют строгие правила, как установить радиатор отопления:

  • трубопровод подводки к отопительным приборам следует располагать с наклоном на 0,5 сантиметра из расчета на один метр трубы в сторону циркуляции теплоносителя. Вычисляют угол наклона с учетом длины монтируемых трубных отрезков;
  • расстояние от плоскости напольного покрытия до радиатора не может быть менее 6-10 сантиметров;
  • требуется соблюдать промежуток между нижней частью подоконника и верхней линией батареи, равный 5-10 сантиметров:
  • расстояние между поверхностью стены и радиатором должно составлять 3-5 сантиметров.

Схемы подключения

Радиатор имеет отверстия на торцах для подключения труб с подачей теплоносителя в радиатор и отвода его (обратка). Существуют следующие схемы подключения:

Боковая

Труба с подачей теплоносителя подключается к верхнему отверстию на торце радиатора. Теплоноситель проходит по всем секциям сверху вниз и выводится через обратку, подключенную к нижнему отверстию на том же торце.

В верхнее отверстие на другом торце устанавливается кран Маевского для стравливания излишков воздуха. В оставшееся нижнее отверстие ставится заглушка.

  • Применяется в квартирах с однотрубной системой подачи теплоносителя.
  • Длина радиатора не более 1 м (теплопотери растут с количеством секций).

Диагональная

Подача теплоносителя — через верхнее отверстие на одной стороне, выход обратки — через нижнее отверстие на другой стороне радиатора. Теплоноситель проходит по диагонали сверху вниз.

  • Эффективная теплоотдача при любом количестве секций.
  • Позволяет соединять несколько радиаторов последовательно.

Нижняя и седельная

Подающая труба входит в нижнее отверстие на одной стороне, обратка выходит через нижнее отверстие на другой стороне прибора отопления.

Фото 1. Нижняя схема подключения радиатора отопления: трубы проходят между полом и батареей.

  • Используется при скрытой подводке труб в полу.
  • Тепловая эффективность на 30% ниже, чем диагональная (застой теплоносителя в верхней части радиатора).

Справка! Чаще всего в частных домах трубы отопления прокладывают по стене между радиатором и полом. Рядом с радиатором делают отводы вверх с подключением по диагональной схеме.

Как правильно установить алюминиевую батарею своими руками?

Такой процесс проходит поэтапно.

Подготовительные работы

Они начинаются с того, что производится определение места будущей установки радиатора и фиксируются кронштейны.

Для грамотного расчёта монтажа батареи обязательно учитываются следующие строительные показатели отступов:

  • от 10 см и более — от подоконника;
  • 3–5 см от стены;
  • примерно 12 см от уровня пола.

Фиксация кронштейна к стене производится с помощью дюбелей. Отверстия, оставленные сверлом, заполняются цементом.

Если батарея напольного типа, то она помещается на специальную подставку, а к стене крепится слегка, лишь для установки её устойчивого баланса.

Сборка радиатора

Перед непосредственным запуском батареи, необходимо пошагово произвести монтаж:

  • вкрутить заглушки и радиаторные пробки;
  • стыковка с запорной арматурой;
  • сбор терморегуляторов;
  • контроль устойчивости ниппелей;
  • фиксация воздухоспускных клапанов.

Внимание! Для дальнейшей правильной эксплуатации клапанов требуется установить их выпускные головки таким образом, чтобы они были обращены вверх. После выполнения всех шагов радиатор фиксируется на кронштейны. После выполнения всех шагов радиатор фиксируется на кронштейны

После выполнения всех шагов радиатор фиксируется на кронштейны.

Крюки располагаются между секций. Подробная инструкция по сборке алюминиевого источника обогрева помещения должна идти с ним в комплекте.

Нормы и ограничения

Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от  +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:

  • для спальни, кухни, гостиной — +26;
  • для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Запорные элементы

В процессе монтажа батарей в квартире обязательно понадобятся краны. Они могут быть шаровыми или запорными, второй вариант позволяет регулировать теплоотдачу. Краны располагают на входе трубопровода в радиатор и на его выходе. Шаровые краны позволяют отключить батарею от общей системы на случай экстренного ремонта или замены во время отопительного сезона. В этом случае подача теплоносителя в батарею прекращается без ущерба для работы всей системы. Шаровые краны имеют сравнительно невысокую цену, что дает им большое преимущество перед аналогичными устройствами. Однако с их помощью невозможно регулировать теплоотдачу прибора отопления, что служит отрицательной характеристикой устройства.

Запорные регулирующие краны перекрывают подачу воды в радиатор в экстренных случаях, и одновременно позволяют изменять интенсивность потока теплоносителя. Кроме того такие устройства выглядят привлекательнее и имеют две конфигурации, прямую и угловую. Это дает возможность сделать обвязку более аккуратной. Но стоит учитывать, что стоимость запорных регулирующих кранов на несколько пунктов выше цены шаровых кранов.

Какой использовать теплоноситель

Значительное влияние на срок службы приборов и эффективность системы отопления оказывает вид применяемого теплоносителя. Внутреннее устройство биметаллических обогревателей позволяет применять такие жидкости, у которых занижены нормы качества и чистоты. Подобные теплоносители используются в централизованных системах отопления.

Применение некачественной воды с наличием химически активных элементов отрицательно воздействует на все элементы отопительной системы. Губительны для радиаторов растворенные в теплоносителе соли кальция и магния, которые вызывают появление накипи и нерастворимых отложений на внутренней поверхности.

Коррозия может возникать под воздействием следующих факторов:

  • повышенная жесткость воды;
  • величина степени РН, не соответствующая требованиям эксплуатации;
  • большое количество органических частиц, содержащихся в воде;
  • попадание внутрь прибора кислорода.

Во избежание отрицательного воздействия на батареи производитель предупреждает о необходимости использования воды в соответствии с п. 4.8. СО 153–34.20.501 — 2003.

Для биметаллических радиаторов допустимо использовать в качестве теплоносителя воду и антифриз с уровнем РН в пределах 6,5–9,5.

Применение антифриза в отопительных системах имеет свои особенности:

  1. Рекомендуется использовать его в частных домах, где возможно отключение отопления из-за проблем с электричеством, чтобы исключить замерзание теплоносителя.
  2. Применение благоприятно сказывается на состоянии уплотнителей и прокладок, продлевая срок их службы.
  3. Экологически чистый продукт не оказывает отрицательного воздействия на здоровье людей.
  4. При соблюдении всех правил пользования срок эксплуатации может достигать 10 лет.
  5. Поскольку данная жидкость обладает более высокой вязкостью по сравнению с водой, необходимо подумать о приобретении более мощного циркуляционного насоса для отопительной системы.
  6. Не рекомендуется использование антифриза в отопительных системах, где установлены трубы из цинка, чтобы не допустить возникновение химической реакции, приводящей к снижению работоспособности оборудования.
  7. Требуется постоянный контроль кислотности теплоносителя. Превышение уровня pH, рекомендованного для радиаторов, увеличивает вероятность возникновения коррозии.
  8. Антифриз обладает высокой текучестью, поэтому необходимо применение качественных межсекционных паронитовых и силиконовых прокладок.

Правильное подключение батарей отопления: схема и способы

Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.

Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока (детальнее: “Как подключить радиатор отопления – способы и варианты”).

Типы отопительных систем

Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.

Отопление одноконтурного типа

Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: “Одноконтурная система отопления – возможные схемы реализации”). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.

Где лучше расположить отопительную батарею

Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.

Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: “Какая схема подключения радиаторов отопления оптимальна”)

Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу

  • от низа подоконника – 100 мм;
  • от пола – 120 мм;
  • от близлежащей стены – 20 мм.

Варианты циркуляции теплоносителя в отопительной системе

Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.

Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.

Способы подключения батарей отопления

Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:

  1. Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:

– подача осуществляется сверху;

– отвод выполняется снизу.

Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.

Схема подключения радиаторов Паук

Образно представим котел из которого мы берем трубопровод, и выводим его где то в центр дома. Обычно такая система называется паук. Опускаем стояки и собираем, направляем это все в обратку. Подсоединяем к трубам радиаторы. Теплоноситель поднимается вверх по своим естественным физическим законам. То есть горячий теплоноситель идет вверх, а на второй трубе посередине он уходит и падает вниз. Проходит через радиатор, охлаждается и попадает в обратку.

Обратите внимание, нижние трубы идут под уклоном. Это единственная проблема, то что нужно делать уклоны. Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями

Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать

Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями. Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать.

Эта система очень громоздкая. Её необходимо практически выводить на крышу и на чердак. Поэтому не каждому дано ее осилить.

Диагональное соединение

При диагональном подключении приборов отопления можно получить наиболее эффективную теплоотдачу. При нижней разводке процесс подключения выглядит довольно просто: в верхний вход с одной стороны осуществляется подача теплоносителя, который выходит с другой стороны в нижней части.

Такая конструкция выглядит более эстетично, чего нельзя сказать об однотрубной системе с вертикальным стояком. Однако зная, как правильно установить радиатор отопления, можно и с этим вариантом добиться высокой эффективности обогрева.

При решении вопроса, как правильно поставить батареи отопления, следует знать, что при подключении радиатора к однотрубной системе обязательно требуется установка байпаса.

Выбор места установки

Перед тем, как поставить радиатор отопления в квартире, важно правильно определить место его расположения. В большинстве случаев приборы отопления размещают под окном, чтобы теплый поток препятствовал проникновению в помещение холода от оконного проема

Ширина радиатора отопления должна составлять 70-75 процентов от ширины окна, в этом случае стекла будут меньше запотевать.

Существуют определенные правила установки отопительных батарей в квартире под окном:

  • Прибор должен находиться точно посередине с погрешностью не больше 2 см.
  • Расстояние от пола до прибора отопления может составлять от 8 до 12 см.
  • Между подоконником и радиатором необходим просвет в 10-12 см.
  • Между стеной и задней стенкой прибора следует оставить зазор 2-5 см.

Соблюдение этих правил позволит теплому воздуху нормально циркулировать в помещении, обеспечивая эффективный обогрев.

Последовательное подключение двух радиаторов отопления

sansvar написал. что заказчик купил, то я и поставил. количество секций и место расположение, выбор сделанный заранее до моих рекомендаций и советов. Я например вообще ему предлагал один поставить вместо двух, ну не нравятся мне диагональное соединение. некрасиво как то, много «лишних» труб

Да я понял это сразу,я таких пачками повидал,я так к слову,знаю что чудики бывают,достаточно.

sansvar написал. кран на байпас ставить нельзя я как раз не из таких… если что то очень критичное в желаниях заказчика я отказываюсь даже за дополнительную оплату

И это правильно.

Подниму тему. От застройщика имеем два стальных панельных радиатора Maxterm типа 22 (двухрядные, двухпанельные) с нижним подключением (поквартирная разводка, Бир Пекс). По внешнему виду, вроде, имеют байпасы (на сайте производителя по этому поводу так ничего и не ответили). А нет, вру Ответили:

Подскажите, пожалуйста, при перекрытии термоклапана теплоноситель идет в обход радиатора (поток теплоносителя остается постоянным) или термоклапан просто перекрывает поток теплоносителя. Заранее спасибо за ответ. Да. Термостатическая головка регулирует через шток клапана поток, проходящий через радиатор. Т.е. регулирует расход теплоносителя через радиатор. И постоянство расхода через систему сохраняется. При этом если все радиаторы срабатывают на ограничение расхода, то увеличивается сопротивление системы. И в этом случае должен быть предусмотрен байпас.

У меня задача модернизировать разводку труб отопления в квартире, чтобы в итоге получить как можно меньшее количество пересечений и стыков труб. Уже имеется один совет заменить мои хотелки коллекторной схемой. А я не могу понять, почему считается, что вода, шунтированная по байпасу (все-таки есть очень сильные подозрения в его наличии), будет плохо нагревать второй радиатор?

Регистрация: 25.03.2011 Пенза Сообщений: 7080

10.12.2013 в 16:18

Loki написал. имеем два стальных панельных радиатора Maxterm типа 22 (двухрядные, двухпанельные) с нижним подключением

Loki написал. имеют байпасы (на сайте производителя по этому поводу так ничего и не ответили)

Байпасы используются только в однотрубной системе отопления. И они не бывают внутри радиаторов. Бывает арматура донного подключения со встроенными байпасами.

Рисуйте общую схему системы отопления по квартире. Без нее непонятно даже однотрубная или двухтрубная у Вас система. Также укажите марку используемой арматуры донного подключения радиаторов.

Loki написал. будет плохо нагревать второй радиатор?

Если разница давлений на подающих и отходящих магистралях (подача/обратка), достаточная, то радиаторы будут греть нормально, при условии рассчета гидравлики всей системы квартирного отопления, с проведением заново её балансировки с регулировкой. Потому, что подключение дополнительного радиатора, внесет дисбаланс в работу отопительной системы квартиры.

Насколько будет критичным дисбаланс, не представляется возможным ответить без проведения гидрорассчета.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

Sergants. плохо разборчивое фото. Но из того, что удалось разглядеть, делаю вывод, что система двухтрубная.

Под окно лучше поставить напольный (внутрипольный) конвектор достаточной мощности. Тогда и доп.радиаторов не будет нужно.

Sergants написал. И можно ли оставить фурнитуру ту которая стоит сейчас?

Странно, что на обратке стоит обычный шаровый кран, вместо запорного клапана. Тогда термовентиль под синим колпаком должен быть с преднастройками. Если так, то его и оставьте, и не сбивайте проектных преднастроек.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

Другие виды подключения

Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:

  1. Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
  2. Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.

Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:

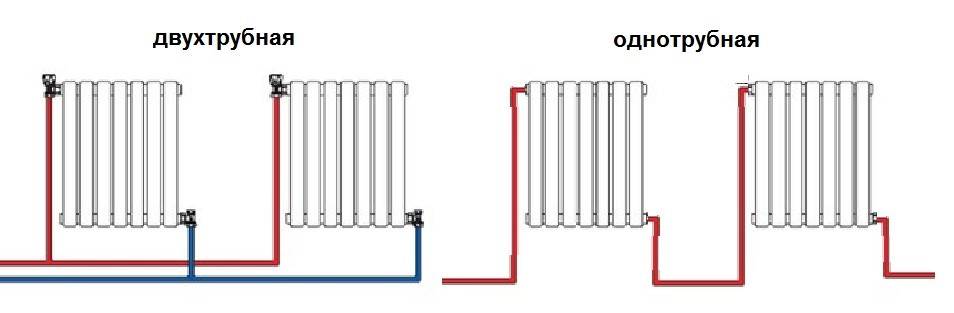

Двух и однотрубная системы

  • Установить однотрубную систему с боковым подключением.
  • Провести монтаж двухтрубной системы с диагональным подключением.
  • Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды

Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов. В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура

Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.

Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

  • муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
  • сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

  • кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
  • специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

  • набор специальных ключей;
  • уплотнители для резьбовых соединений;
  • пакля и резьбовая паста;
  • нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

  1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
  2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
  3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ. Поделитесь полезной статьей:

Поделитесь полезной статьей:

Расположение радиаторов

Выбор места для установки отопительных радиаторов осуществляется главным образом в зависимости от конкретных особенностей здания. В частности, нужно учитывать расположение окон – в большинстве случаев установка батарей отопления в частном доме выполняется именно под ними. Отсутствие батарей в данных участках приводит к беспрепятственному проникновению холодного воздуха на нижний уровень помещения.

В нормативах указано, что наиболее эффективная защита от попадания холода через окна достигается в том случае, если ширина батареи составляет минимум 70% от ширины самого окна. Несоответствие размеров радиатора не позволяет ему демонстрировать высокую теплоотдачу и позволит холоду поступать в помещение, где он станет причиной образования конденсата.

Выполняя монтаж радиаторов в частном доме, нужно также обратить внимание на то, чтобы подоконник не закрывал их полностью – чтобы движение разогретых воздушных масс было возможным, им необходимо создать подходящие условия. Самым лучшим вариантом будет своевременное проектирование отопительной системы с учетом особенностей установки радиаторов и использование защитных экранов, обеспечивающих эффективную теплоотдачу и защищающую жильцов от случайного контакта с батареей.

Первый вариант однотрубная система

Как правило, к схемам данной категории прибегают в рамках строительства многоэтажных сооружений. Каждое устройство теплопередачи вставлено в своеобразный разрыв одной единственной для всей системы трубы. Через эту трубу теплоноситель передвигается по всей магистрали, через нее же осуществляется и обратный отвод воды. Подключение батарей происходит в определенной последовательности, а именно – в той, в которой они установлены в конструкции стояка. В связи со спецификой конструкции последовательного подключения, очевидно, что первый радиатор в системе всегда будет лучше нагреваться и, соответственно, нагревать помещения тоже будет на порядок сильнее, в то время как последний элемент схемы будет отдавать наименьшее количество тепловой энергии.

Установка может быть несколько модернизирована, чтобы повысить производительность отопительной системы в целом. Так, специалисты в строительной индустрии предлагают два основных варианта организации отопления многоэтажных домов, а именно – подачи теплоносителя вверху и внизу:

  • Так, говоря о верхней подаче, нужно сказать, что вода перемещается внутри прямой трубы, достигая верхнего элемента в стояке. После достижения так называемой «верхушки» теплоноситель опускается вниз, попутно заполняя и нагревая радиаторы, конечно же, начиная с самого верхнего.
  • Для того, чтобы сэкономить денежные средства, расходные материалы и общие трудовые затраты на строительство, достаточно часто проектировщики отдают предпочтение схеме, в которой предусмотрена подача воды снизу. В рамках такой схемы обвязки приборы теплообмена подключены к трубе, которая идет до верхнего этажа, на идущей вниз магистрали также есть батареи.

Двухтрубная система не позволит сильно сэкономить, но обеспечит тепло

Однотрубная система является оптимальным и от того наиболее часто применяемым вариантом для частных загородных домов, высота которых не более одного этажа. Это вполне объяснимо, ведь именно однотрубная схема позволяет сэкономить как в процессе строительства, так и в отопительный сезон. Кроме того, владельцу дома, в котором проведена такая конструкция, будет намного проще определиться с тем, по какому направлению вода движется в трубах

Это важно, ведь при подключении радиаторов к магистрали, нужно четко понимать какое отверстие будет принимать теплоноситель, а какое – давать воде выход

Стоит отметить, что эта схема обладает огромным количеством недостатков и часто не удовлетворяет требований жильцов дома.

Мойка

При желании получить современный дизайн кухни , мойка под окном – это отличное решение, которое имеет множество преимуществ. Чаще всего окно не задействовано в оптимизации пространства. Разместив под ним мойку, вы освободите немного места под другие задачи. Также можно немного сэкономить на электричестве, получив больше естественного света из окна.

Матовое стекло – отличный аналог шторам

Сделав выбор в пользу размещения рабочей зоны вдоль окна, необходимо уделить особое внимание шторам. Как правило, соблюдать идеальную чистоту там, где готовят, очень сложно

Поэтому текстиль должен быть практичным и не мешать процессу приготовления

Для этого прекрасно подходят короткие шторы или жалюзи

Поэтому текстиль должен быть практичным и не мешать процессу приготовления. Для этого прекрасно подходят короткие шторы или жалюзи.

Современный солнечный стиль

Красочные элементы на светлой кухне делают ее более интересной

Недостатком расположения мойки под окном является наличие дополнительных расходов. Основные затраты – это перенос коммуникаций. Например, самым актуальным вопросом станет перенос батареи . Что можно сделать, чтобы успешно реализовать такой проект?

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.

в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.

В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.

Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик. Использование полипропиленовых труб в данном случае категорически запрещается

Использование полипропиленовых труб в данном случае категорически запрещается.

Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.

следует брать во внимание разность диаметров труб, изготовленных из различных материалов

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
