Конденсационный газовый котел: специфика действия, плюсы и минусы + отличие от классических моделей

Что такое конденсационный газовый котел?

Обычная конструкция газовых котлов предполагает одноступенчатый нагрев теплоносителя. Он поступает в первичный теплообменник и получает температуру, заданную режимом работы. Конденсационный газовый котел устроен сложнее.

Нагрев теплоносителя в нем происходит в два этапа:

  • первичная подготовка жидкости в конденсационной камере;
  • окончательный нагрев в первичном теплообменнике (обычным способом).

Тепловая энергия для нагрева первой ступени возникает при конденсации водяного пара их дыма и выводимых продуктов горения. Смысл процедуры в том, что это тепло обычно пропадает.

Если теплоноситель хоть немного подогреть, нагрузка на основной теплообменник упадет. Возникает положительная динамика в режиме работы, позволяющая уменьшить расход газа, снизить износ основных узлов котла и получить увеличенный эффект от его работы.

Экономия топлива составляет около 20 %, но и цены на конденсационные модели почти вдвое выше, чем у конвекционных конструкций.

По заявлениям производителей, КПД таких устройств составляет 107-109 %, что с позиций физики невозможно. Это весьма неуклюжий маркетинговый ход, так как рассчитывать на неграмотного покупателя со стороны изготовителей теплотехники — некорректно.

Они попросту сложили КПД конденсационной камеры с уровнем эффективности базовой модели, на основе которой была создана данная конструкция.

ОБРАТИТЕ ВНИМАНИЕ!

Для полноценной работы агрегата необходим специфический режим работы. Он способен демонстрировать положительные результаты только на низкотемпературных отопительных системах типа теплого пола, а с радиаторными контурами чаще всего функционирует как обычный конвекционный агрегат.

Методы борьбы с задуванием бездымоходного турбированного котла

Чтобы быстро и навсегда избавится от проблемы задувания пламени в турбо-котле, нужно в первую очередь установить дефлектор, остужающий воздух и увеличивающий тягу. Если вы находитесь в ветреном районе, обязательно установите ветрозащиту. Это специальный блочок, который монтируется на самую верхушку, то есть оголовок выходящей трубы.

Если ни один из способов не поможет решить проблему, следует переделать дымоотводящую трубу в соответствии со всеми требованиями, предъявляемыми к такого рода конструкциям. Указанные стандарты устанавливаются официально и являются общедоступной информацией.

Принцип работы конденсационного газового теплогенератора

Прежде чем мы расскажем о нюансах конденсационной технологии, отметим, что энергоэффективный, а значит комфортный и экономичный загородный дом — сбалансированное строение. Это означает, что, помимо замкнутого теплоизоляционного контура, все элементы коттеджа, включая инженерную систему, должны быть оптимально подобраны друг к другу

Поэтому так важно выбрать котёл, который хорошо сочетается с низкотемпературной отопительной системой «теплый пол», а также позволит сократить расходы на покупку энергоносителя в долгосрочной перспективе

Сергей БугаевТехнический специалист компании Ariston

В России, в отличие от европейских стран, конденсационные газовые котлы менее распространены. Помимо экологичности и большего комфорта, данный вид оборудования позволяет уменьшить затраты на отопление, т.к. такие котлы работают на 15-20% экономичнее обычных.

Если посмотреть технические характеристики конденсационных газовых котлов, то можно обратить внимание на КПД оборудования — 108-110%. Это противоречит закону сохранения энергии

В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%. Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?

Дело в том, что такой результат получается благодаря методике теплотехнического расчёта, применяемой для обычных газовых котлов, не учитывающей один важный момент испарение/конденсацию. Как известно, при сгорании топлива, например, магистрального газа (метана CH4), выделяется тепловая энергия, а также образуется углекислый газ (CO2), вода (H2O) в виде пара и ряд других химических элементов.

В обычном котле температура дымовых газов после прохождения через теплообменник может доходить до 175-200 °C.

 И водяной пар в конвекционном (обычном) теплогенераторе фактически «вылетает в трубу», унося с собой в атмосферу часть теплоты (выработанной энергии). Причём величина этой «потерянной» энергии может доходить до 11%.

Чтобы повысить эффективность работы котла, надо задействовать это тепло до того, как оно уйдёт, и передать его энергию через специальный теплообменник теплоносителю. Для этого нужно охладить дымовые газы до температуры т.н. «точки росы» (около 55 °C), при которой происходит конденсация паров воды с выделением полезной теплоты. Т.е. — задействовать энергию фазового перехода для максимального использования теплотворной способности топлива.

Возвращаемся к методике расчёта. Топливо имеет низшую и высшую теплотворную способность.

  • Высшая теплотворная способность топлива — это количество теплоты, выделившейся при его сгорании с учётом энергии водяного пара, содержащегося в дымовых газах.
  • Низшая теплотворная способность топлива — это количество выделившейся теплоты без учёта энергии, скрытой в водяном паре.

КПД котла выражается в количестве тепловой энергии, полученной при сгорании топлива и переданной теплоносителю. Причём, указывая КПД теплогенератора, производители могут по умолчанию рассчитать его по методике с применением низшей теплотворной способности топлива. Получается, что реальный коэффициент полезного действия конвекционного теплогенератора на самом деле составляет около 82-85%, а конденсационного (помним об 11% дополнительной теплоты сгорания, которые он может «забрать» из водяного пара) – 93 – 97%.

Отсюда и появляются цифры КПД конденсационного котла, превышающие 100%. Благодаря высокому КПД такой теплогенератор расходует меньше газа, чем обычный котёл.

Сергей Бугаев

Максимальную эффективность конденсационные котлы обеспечивают, если температура обратной линии теплоносителя меньше 55 °C, а это низкотемпературные системы отопления «тёплый пол», «тёплые стены» или системы с увеличенным количеством секций радиаторов. В обычных высокотемпературных системах котёл будет работать в конденсационном режиме. Только в сильные морозы нам придётся поддерживать высокую температуру теплоносителя, в остальное время, при погодозависимом регулировании, температура теплоносителя будет ниже, и за счёт этого в год мы сэкономим 5-7%.

Максимально возможная (теоретическая) экономия энергии при использовании теплоты конденсации составляет:

  • при сгорании природного газа – 11%;
  • при сгорании сжиженного газа (пропан-бутан) – 9%;
  • при сгорании дизельного топлива (солярки) – 6%.

Особенности работы конденсационных котлов

При работе конденсационных котлов образуется кислый конденсат. Разумеется, конденсат образуется и при работе обычных котлов, но чаще всего о его существовании владельцы оборудования не догадываются или не задумываются, т.к. почти весь он улетает в трубу. Хотя задуматься-то как раз не мешало бы – этот конденсат, попадая в атмосферу, приводит к образованию кислотных дождей в местах концентрации обычных котлов.

А вот владельцам конденсационных котлов волей-неволей приходится задуматься о том, что делать с конденсатом. А его, кстати, образуется немало. Так конденсационный котел мощностью менее 30 кВт за период работы, равный 1 суткам, собирает около 30 л конденсата. Чаще всего накопленный конденсат просто сливают в канализацию. Согласно правилам эксплуатации котлов, можно сливать конденсат без его нейтрализации из котлов мощностью до 150 кВт, т.е. для большинства моделей бытового класса. В противном случае нужно установить нейтрализатор (емкость с щелочными материалами, например, гранулами магния и калия) и периодически менять его, что, конечно, доставляет некоторые неудобства, но вполне по силам каждому.

Николай Иванов, Региональный менеджер компании «Navien»

«В последних моделях котлов Navien вентилятор установлен под горелкой – в отличие от котлов европейских производителей, где вентилятор расположен в верхней части. Нижнее расположение вентилятора увеличивает длину дымоудаления – до 8 м

Кстати, обычные котлы тоже решают проблему конденсата, только иначе, чем конденсационные. В конвекционных котлах делается все, чтобы вывести как можно больше конденсата в трубу, чтобы он не накапливался на теплообменнике и не разрушал его. Для этого отработанные газы выпускают «в трубу» при температуре 140-160°С, при охлаждении их до более низких температур в дымоходе уменьшается тяга, и конденсат начинает скапливаться в котле, к чему обычный котел абсолютно не готов.

Температура газов на выходе из конденсационного котла гораздо ниже (всего на 10-15°С выше температуры теплоносителя), ведь почти вся тепловая энергия утилизируется в котле. Поэтому отработанные газы из него можно выводить не только вверх на крышу, но и через стену, а сам дымоход делать меньшего диаметра и изготавливать из пластика.

Следует помнить, что выбор материала для дымохода конденсационного котла должен быть строже, чем для обычного. Ведь вся влага, которая не сконденсировалась на теплообменнике в котле, обязательно сконденсируется в дымоходе и начнет разъедать его. Поэтому дымоход для котла конденсационного типа изготавливают устойчивого к кислой среде материала – нержавеющей стали или пластика, а горизонтальным его участкам придают небольшой уклон, чтобы вода, образовавшаяся при конденсации попавшего в дымоход пара, сливалась под действием силы тяжести обратно в котел.

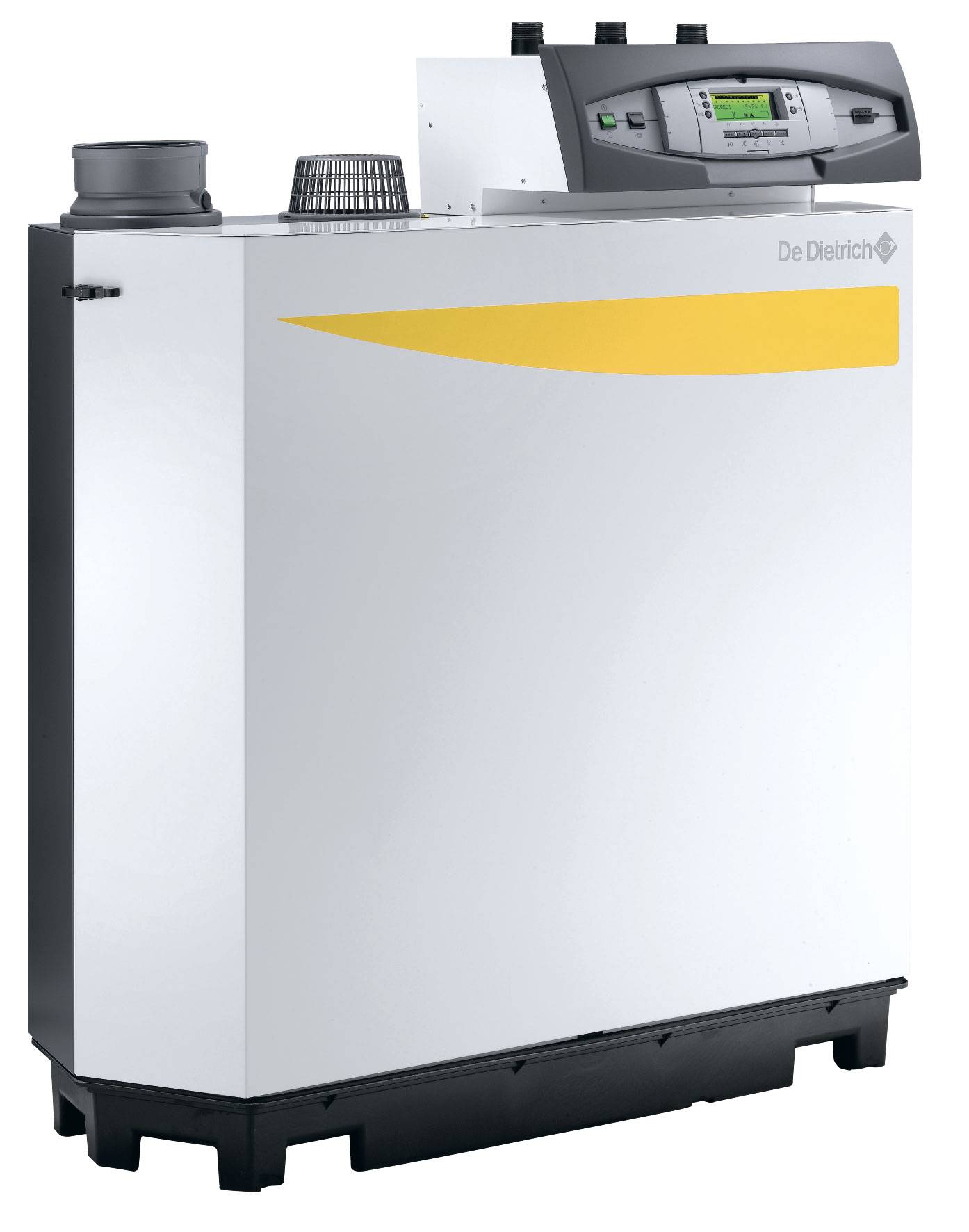

Напольные конденсационные газовые котлы De Dietrich С 230 Eco

Другой значимой особенностью конденсационного котла является его повышенная чувствительность к качеству поступающего в камеру сгорания воздуха. Наличие заметного количества пыли в воздухе приводит к быстрому износу вентилятора. Кстати, это характерно для всех котлов, имеющих закрытую горелку, не только конденсационного типа. Но не только запыленность воздуха влияет на эффективность газового котла, но и его температура.

Как показывает практика, в морозы канал для подвода воздуха может обмерзать, поскольку температура отработанных газов в конденсационном котле довольно низкая, и они не способны в достаточной степени прогревать стенки дымохода. Это приводит к уменьшению поступления кислорода, необходимого для горения топлива, и, как следствие этого, к снижению КПД самого котла. Поэтому в особо суровых климатических условиях смогут работать далеко не все модели конденсационных котлов.

Как видно, проектирование системы отопления с помощью газового конденсационного котла – не простая задача, здесь обязательно требуется помощь специалистов.

Когда отдать предпочтение конвекционному котлу

От правильного выбора зависит насколько теплым и комфортным будет дом, безопасность отопительной системы и затраты на ее обслуживание. Итак, установить конвекционный котел целесообразно в случае:

  1. Если в помещении имеется, или в ближайшее время будет подключен магистральный газ.
  2. Происходит замена отопительной системы в старом доме и требуется такая же.
  3. Если затяжные зимы – обычное явление.
  4. По какой-то причине нет возможности создать грамотную систему отвода конденсата и его нейтрализации.
  5. Отопительная системы оснащена только радиаторами (без теплых полов).
  6. Бывают перебои с электричеством.

Если отопление дома производится не теплыми полами или другими низкотемпературными системами отопления, большой выгоды от установки котлов конденсационного типа при российских холодных зимах не будет. В пользу традиционных говорит и доступность запчастей, дешевое обслуживание.

А повышенный расход газа можно и нужно компенсировать хорошим утеплением дома. Расход топлива в большей мере зависит от величины теплопотери помещения и правильно оборудованной отопительной магистрали. Грамотная автоматика также повысит экономичность установки.

Сегодня существует два типа конструкции газовых котлов: конвекционный и конденсационный. Каждый из них имеет свои преимущества и недостатки, оба типа конструкции пользуются широким спросом и выпускаются в виде все более современных моделей. Внешне они никак не отличимы, да и конструкция различается лишь несколькими инженерными решениями.

Чтобы комплексно разобраться во всех нюансах финансовой выгоды, простоты монтажа и удобства эксплуатации, важно не только взвесить все достоинства и недостатки каждого из типов, но и разобраться в их принципе работы, произвести экономические расчеты, чем мы и займемся в данной статье. Читайте в статье

Читайте в статье

Преимущества и недостатки

Плюсы конденсационных котлов являются основными критериями выбора именно данной конструкции для отопительных систем. К ним относятся:

  • экологичность – минимальное количество выбросов токсичных веществ, для сравнения, в среднем на 70% ниже, чем газовых или твердотопливных;
  • компактность размером, за счёт чего их можно устанавливать даже в малогабаритных помещениях;
  • малошумность и отсутствие вибраций;
  • относительно невысокая температура отводимых газов, что позволяет оборудовать котлы пластиковыми дымоходами и экономить финансы;
  • возможность каскадной установки, позволяющая отапливать большие по площади помещения или организовывать отопительные системы повышенной надёжности;
  • точная регулировка мощности нагрева, благодаря которой можно изменять КПД конденсационного котла и использовать его в экономных режимах.

Среди плюсов конденсационных котлов их экологичность и малошумность

При выборе также важно учитывать и недостатки котлов, чтобы избежать лишних затрат на топливо и обеспечить эффективный прогрев помещений:

  • высокая стоимость оборудования и запчастей к нему;
  • сложная конструкция теплообменника, требующая периодических обслуживаний и контроля состояния;
  • необходимость утилизации конденсата;
  • высокие требования к чистоте воздуха в помещении;
  • неэффективность использования при высоких температурных режимах.

То есть минусы конденсационных котлов не так существенны, по сравнению с экономичностью, долговечностью, надёжностью и их экологичностью, особенно при их эксплуатации в жилых помещениях.

Принцип работы

Конденсационный котел работает таким образом, что первый теплообменник подогревается при сжигании горючего, а второй отбирает тепло у сгоревших газов. Стенки вторичного аппарата концентрируют пар. Но чтобы конденсатный процесс не вызывал коррозии, производители применяют отличные сплавы. Они отбираются по принципу химической стойкости.

Чтобы вторичный контур отопления собирал максимум тепла, используют такие решения, как:

  • прикрепление дополнительных спиралей;
  • применение внутренних частей разнообразного сечения;
  • монтаж конденсирующего теплообменника на возвратном ходу нагревательной системы.

Газовые конденсационные котлы с бойлером позволяют решить проблему горячего водоснабжения даже при использовании отопительных систем, имеющих одноконтурный профиль.

Есть три основных варианта:

  • встраивание бойлера в сам котел;
  • добавление внешних резервуаров;
  • применение бойлеров, работающих по схеме косвенного обогрева.

По статистике встраиваемый бойлер вместимостью 50 л позволяет закрыть потребности семьи из 3 или 4 человека в горячем водоснабжении на 100% без всяких затруднений. Следует учитывать, что наличие резервуара сужает выбор потребителя, нельзя вешать на стену, даже самую крепкую, конструкции объемом свыше 100 л. Бывает так, что котел изначально не оснащен бойлером — или даже оснащен, но работа его недостаточно эффективна. Решением проблемы оказывается монтаж выносных резервуаров. Совместимость с ними обеспечена практически у всех настенных газовых аппаратов.

Патрубки и насосы, обеспечивающие циркуляцию, в такой системе должны быть предназначены отдельно для отопления и для горячего водоснабжения. Общая емкость резервуара подбирается сообразно мощности котлов. Если она недостаточно велика, прогрев жидкости займет очень много времени или вовсе не выйдет на необходимую величину. Стандартный подход при заводской настройке автоматики котлов подразумевает первенство отопительного вектора. Как только теплоноситель охлаждается чрезмерно, датчик обнаруживает это и запускает подогревающий блок.

Чтобы горячая вода все время оставалась на одном и том же уровне температуры, котлы с бойлером оснащаются внутренним ТЭНом. Контроллер зависит от электрического питания и направляется автоматикой самого котла. Довольно интересный вопрос — получится ли применить бойлеры для обогрева.

Теоретически это возможно, однако есть целый ряд подводных камней.

  • Большинство накопителей оснащается нагревателями всего на 1500 Вт. Этого хватит на прогрев 10 кв. м, но только при солидном утеплении и не слишком сильных ветрах, морозах.
  • ТЭН, работая постоянно, значительно увеличит общее потребление электроэнергии.
  • Протолкнуть воду по системе можно при помощи стандартной обвязки, но она не способна компенсировать слабость центрального звена.

Следует заметить, что конденсационные котлы бывают не только газовыми, но и дизельными; подобные конструкции выпускают даже многие именитые производители. Обещанный КПД несколько ниже, чем у работающих на газе аппаратов, однако и 98% – это чрезвычайно хороший показатель. Viessmann Vitorondens 222-F и 200-T — яркие примеры таких систем. Теплообменник производится из нержавеющих марок стали. В системах используется горелка универсального типа, способная применять какой угодно вид жидкого горючего.

Малый выброс вредных веществ обусловлен подготовкой смеси топлива и воздуха в идеальных пропорциях. Разработчики сумели оснастить эти аппараты комфортным управляющим блоком и сенсорным оборудованием. Источники тепла могут быть даже встроены в совершенно отлаженную отопительную систему. Современные конденсационные котлы оборудуются почти всегда особыми кожухами, которые дополнительно понижают шум. Их можно использовать благодаря этому даже в непосредственной близости от жилого пространства.

Конденсационный котел — принцип работы, плюсы и минусы

Для отопления частного дома существует большое разнообразие котлов, которые способны работать на газу, дровах, опилках, пеллетах, жидком топливе или электричестве. При выборе вида топлива, на котором будет работать отопительный прибор, основополагающее решение исходит из стоимости и доступности того или иного энергоносителя.  Наиболее распространённый, ввиду своей низкой стоимости, является природный газ. Почему же тогда конденсационный котел получил такое высокое распространение на европейском рынке? В связи с ежегодным ростом цен на этот вид топлива, инженеры в сфере отопления разработали новый вид котла, который отличается полнотой использования энергии топлива.

Газовые конденсационные котлы в отличие от конвекционных (традиционных), используют высшую теплоту сгорания благодаря рекуперации остатков энергоносителя.

Принцип работы конденсационного котла

На первых шагах, процесс очень схож с работой обычного конвекционного котла.

При сгорании жидкого или газообразного топлива образуется углекислый газ и водяной пар. Пар конденсируется в задние, более прохладные части теплообменника, т.к. он теплее его поверхности.

В процессе образования конденсата выделяется тепло, это тепло конденсации снова подается в отопительный контур и используется для нагрева охлажденной воды в обратной линии трубопровода. Таким образом, горелке уже подается предварительно нагретая вода из системы отопления. Поэтому в итоге для нагрева того же объема, необходимо затратить меньше энергии.

На последнем этапе используется еще остаточное тепло отходящих дымовых газов. Через трубу подачи воздуха расположенную в дымовой трубе, поступающий свежий воздух необходимый для работы горелки нагревается, за счёт тепла отходящего газа. Таким образом, в горелку поступает уже теплый воздух, что обеспечивает дополнительную экономию.

Наглядный принцип работы конденсационного котла

Плюсы и минусы конденсационных отопительных приборов

Конденсационный котел имеет значительно больше преимуществ перед традиционными, что объясняет более высокую стоимость. В прочем, более высокая цена в ближайшем будущем будет компенсирована в виде более низкого расхода газа.

Преимущества конденсационного котла

  • Высокий КПД Зачастую коэффициент полезного действия в котлах превышает привычные 100%, добавочные проценты получаются из-за охлаждения дымовых газов и конденсированнии пара во второй части теплообменника. Благодаря этому, происходит значительная экономия расхода энергоносителя достигающая 35%.
  • Тихая работа Котлы имеют очень низкий показатель уровня шума, благодаря чему повышается уровень комфора.
  • Экологичность Если сравнивать с конвекционными котлами, то вредных выбросов становится меньше на 80%.

Недостатки конденсационного котла

  • Высокая стоимость Цена будет выше на 30-50%, относительно традиционных котлов.
  • Утилизации конденсата Необходимость утилизации конденсата не совсем является недостатком, т.к. для котлов мощностью менее 28 кВт возможно сливать в канализацию.
  • Потеря КПД в высокотемпературных системах В высокотемпературных режимах, где температура подачи и обратки составляет 80/60 °C, показатели КПД упадут до 98-99%.

В среднем, котел на 25 кВт в день вырабатывает 70 литров конденсата

Сравнение конденсационных котлов

Модели котлов находятся в одном ценовом сегменте.

Условия подбора:

  • Мощность: 24-25 кВт
  • КПД: более 100%
  • Одноконтурный
  • Цена: до 50000 рублей

Учитывая данные параметры, нашлось две модели,  полностью удовлетворяющие установленные параметры.

 Газовый котел Baxi Duo-tec Compact 1.24Газовый котел Protherm Рысь К 25 MKO
Стоимость, сентябрь 20174459049585

Максимальная тепловая мощность, кВт

2425

Минимальная тепловая мощность, кВт

3.4*6
КПД, %105.7108.5**

Материал теплообменника

нержавеющая сталь

алюминиево-кремниевый сплав

Расход природного газа

2.61 м³/час

3.2 м³/час

*По отзывам, в модели Baxi минимальная тепловая мощность занижена, на деле она составляет 4.7 кВт.

**Относительно модели Protherm, то в таблице указан показатель при режиме частотной нагрузки (примерно 30%) и температуре 40/30 °С. При работе в полном низкотемпературном режиме 50-30°С КПД составит 104%. Кроме всего прочего, уровень шума у турбины значительно выше, чем у Baxi.

Так как модель от Protherm совсем недавно на российском рынке, то отзывов совсем немного, но если учесть отзывы о конвекционных котлов этого же бренда, можно полагать, что качество на высоком уровне.

Устройство

Данный агрегат состоит из следующих узлов:

  1. Камера сгорания. Бывает открытого и закрытого типа. Первый вариант встречается редко и подразумевает присутствие в здании дымохода. Котлы с закрытой камерой сгорания оснащаются выводом для подсоединения коаксиальной трубы. В камере имеются система подачи топливной смеси, вентилятор для принудительной подачи воздуха.
  2. Горелка. Расположена в камере сгорания. В новых агрегатах устанавливается моделируемая камера с функцией плавного регулирования тепловой мощности в диапазоне 20–100%. Немоделируемая с неизменной мощностью (требуемые параметры отопления регулируются частотой включения при помощи автоматики) используется редко, в основном на дешёвых моделях.
  3. Первичный (основной) теплообменник для передачи тепловой энергии от сгораемого топлива теплоносителю.
  4. Камера доохлаждения парогазовой смеси до точки росы снабжена ёмкостью для конденсата или дренажной системой.
  5. Вторичный (конденсационный) теплообменник. Расположен в камере доохлаждения. Снабжён конденсатором, на стенках которого из паров образуется конденсат и аккумулируется выделяемое тепло. Изготавливается литым из стойких к агрессивной среде нержавеющей стали и силумина (сплав алюминия с кремнием).
  6. Электронный блок управления, оснащённый датчиками контроля и регулирования работы узлов котла.
  7. Насос для принудительной циркуляции теплоносителя в системе.
  8. Дымоход, соединяемый с коаксиальной трубой. Во избежание разрушения конденсатом изготавливают из пластика или кислотостойкой нержавеющей стали.

Принцип работы конденсационного котла

Конденсационный котел является младшим братом самого обычного газотопливного конвекционного котла. Принцип действия последнего крайне прост, а посему понятен даже людям, плохо разбирающимся в физике и технике. Топливом для газового котла, как следует из его названия, служит природный (магистральный) или сжиженный (баллонный) газ. При сгорании голубого топлива, как впрочем и любой другой органики, образуется углекислый газ и вода и высвобождается большое количество энергии. Выделяющееся тепло идет на нагрев теплоносителя – технической воды, циркулирующей по системе отопления дома.

КПД газового конвекционного котла составляет

90%. Это не так уж и плохо, по крайней мере, выше, чем у жидко- и твердотопливных теплогенераторов. Однако люди всегда стремились максимально приблизить этот показатель к заветным 100%. В связи с этим встает вопрос: куда же деваются остальные 10%? Ответ, увы, прозаичен: вылетают в трубу. Действительно, продукты сгорания газа, покидающие систему через дымоход, разогреты до очень высокой температуры (150-250°C), а значит, потерянные нами 10% энергии расходуются на обогрев воздуха за пределами дома.

Ученые и инженеры давно искали возможность более полной рекуперации тепла, однако способ технологического воплощения их теоретических разработок был найден лишь 10 лет назад, когда был создан конденсационный котел.

В чем его принципиальное отличие от традиционного конвекционного газотопливного теплогенератора? Отработав основной процесс сжигания топлива и передачи значительной части выделенного при этом тепла теплообменнику, конденсатник доостужает газообразные продукты сгорания до 50-60°C, т.е. до точки, когда начинается процесс конденсации воды. Уже этого достаточно для того, чтобы существенно увеличить КПД, в данном случае – количество тепла, переданного теплоносителю. Однако и это еще не все.

Традиционный газовый котел

Конденсационный газовый котел

При температуре 56°C – в так называемой точке росы – вода переходит из парообразного состояния в жидкое, иными словами, происходит конденсация водяного пара. При этом выделяется дополнительная энергия, в свое время затраченная на испарение воды и в обычных газовых котлах теряемая вместе с улетучивающейся парогазовой смесью. Конденсационный котел способен «забрать» тепло, выделяемое в процессе конденсации водяного пара, и передать его теплоносителю.

Производители теплогенераторов конденсационного типа неизменно обращают внимание своих потенциальных клиентов на необычайно высокий КПД выпускаемых ими устройств – выше 100%. Как такое возможно? На самом деле никакого противоречия канонам классической физики здесь нет

Просто в данном случае применяют иную систему расчетов.

Часто, оценивая КПД отопительных котлов, подсчитывают, какая часть выделившегося тепла передана теплоносителю. Тепло, «отбираемое» в обычном котле, и тепло от глубокого охлаждения дымовых газов дадут в сумме 100% КПД. Но если добавить сюда еще и тепло, выделившееся при конденсации пара, мы получим

С точки зрения физики такие вычисления не совсем верны. При расчете КПД нужно учитывать не выделившееся тепло, а полную энергию, высвободившуюся в процессе горения смеси углеводородов заданного состава. Сюда войдет и энергия, затраченная на перевод воды в газообразное состояние (впоследствии выделившаяся в процессе конденсации).

Из этого следует, что коэффициент полезного действия, превышающий 100%, это всего лишь хитрый ход маркетологов, эксплуатирующих несовершенство устаревшей формулы расчета. Тем не менее, следует признать, что конденсатнику, в отличие от обычного конвекционного котла, удается «выжать» из процесса сгорания топлива все или почти все. Положительные моменты очевидны – более высокая эффективность и снижение потребления ископаемых ресурсов.
