Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

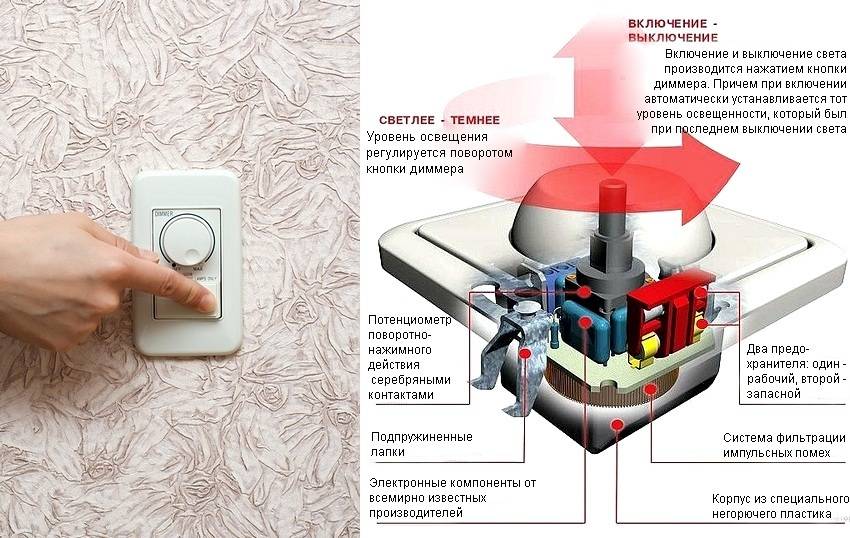

Конструкции диммеров

• 1 из 1

На фото:

• Клавишные диммеры совершеннее кнопочных. Свет включается и выключается при нажатии на клавишу, а яркость его изменяется при удерживании последней.
• Комбинированные диммеры имеют две клавиши: одна включает/выключает свет, вторая регулирует яркость.

• 1 из 3

На фото:

Клавишные диммеры по внешнему виду напоминают традиционные выключатели.

Сенсорные диммеры – модное и удобное решение. Ими управляют путем легкого прикосновения к рабочей поверхности светильника или сенсорной панели Touch Pad на стене. Так можно включить или выключить свет. Если же удерживать палец на сенсоре, освещенность будет плавно возрастать, а достигнув максимума, начнет уменьшаться.

• 1 из 1

На фото:

Управлять яркостью света можно при помощи привычного пульта ДУ. Он же позволяет устанавливать и запоминать несколько световых сценариев.

В статье использованы изображения , , ,

Принцип работы диммера

Электронные диммеры представляет собой электронную схему собранную на тиристорах, симисторах или полевых транзисторах. Диммеры работают по принципу электронного ключа, который включается и отключается при переходе через ноль синусоиды напряжения и изменении ее полярности.

Полная синусоида при максимальной яркости лампы и усеченная синусоида при неполной яркости

Переключается ключевой элемент при частоте сети 50 герц 100 раз в секунду. Регулируя яркость, задают задержку управляющего сигнала на входе ключа. При задержке равной нулю, ключ будет выдавать полное напряжение сети, а при уменьшении яркости (с некоторой задержкой включения ключа) на выходе будет не полная синусоида, а с усеченным передним или задним фронтом.

Меняется соотношение напряжения включения и выключения по типу упрощенной широтно-импульсной модуляции, что приводит к изменению яркости лампы. Идеальной нагрузкой регулятора яркости на ключах, считается активная нагрузка – это лампы накаливания. Синусоида имеет большие искажения, что не позволяет работать диммеру с индуктивной или емкостной нагрузкой (светодиодные и люминесцентные лампы).

Плюсы и минусы применения

Перед тем как приобрести диммер, необходимо правильно оценить ситуацию и решить, действительно ли в нем появилась необходимость.

Порой установка светорегулятора в доме действительно оказывается полезной, так как прибор обладает примечательными достоинствами.

Однако и недостатки имеются. Главные из них связаны с монтажными работами. Возможно, для установки придется поменять проводку, а после этого сделать косметический ремонт. Некоторые устройства способны нарушить работу чутких приборов, так как вызывают электромагнитные помехи.

Большая часть диммеров не универсальны, то есть функционируют только с одним видом ламп, например, с традиционными лампами накаливания на 40 Вт или 60 Вт.

Если вы хотите, чтобы КПД устройства достигал максимума, то как раз применения лам накаливания необходимо избегать. Большая отдача ожидает от осветительных приборов на светодиодных источниках.

Совместимость ламп с диммерами

Наверняка вам приходилось слышать о том, что нельзя устанавливать диммер в схему для светодиодных и энергосберегающих ламп 220 В. Раньше такое мнение было актуальным, действительно через регулятор можно было подключать только лампы накаливания. Но сейчас уже есть специальные диодные лампы LED DIM, которым не требуются какие-то отдельные светорегуляторы. Их можно запускать через обыкновенный диммер для ламп накаливания. Более того светодиодные лампы LED DIM можно установить в одну цепь с лампами накаливания.

Если у вас уже установлены светодиодные лампы, то прежде чем приобретать регулятор, разберитесь, насколько они могут быть совместимы в одной электрической схеме.

Светодиодные лампы могут быть:

• Нерегулируемые. Нельзя ставить их в одну цепь с диммером, иначе это приведёт к сбоям в работе лампы и в дальнейшем к её сгоранию.
• Регулируемые. Их можно совмещать с диммерами, работающими по принципу отсечения фронтов синусоидальной волны напряжения. Единственный нюанс в том, что основная работа регулятора освещения начинается с минимальной нагрузки от 20 до 45 Вт. Чтобы достичь такой нагрузки, лампы накаливания хватит и одной, а вот светодиодных потребуется 3-4 штуки. В случае, когда в осветительном приборе только одна лампа, можно применить регулятор низкого напряжения, имеющий магнитный трансформатор.
• Со специальным регулятором. Многие производители выпускают светодиодные лампы, которым нужен отдельный диммер.

В магазинах электротоваров у продавцов-консультантов имеются специальные таблицы, по которым можно узнать, насколько совместимы светодиодные лампы с определёнными типами регуляторов.

Когда будете приобретать такие лампы, обратите внимание на заводскую упаковку или проконсультируйтесь у продавца – подлежит ли она диммированию. Производители отображают такую возможность специальными надписями или круглыми значками на упаковке

На рынке электротоваров хорошо зарекомендовали себя диммируемые LED-лампы фирмы « Gauss», работающие от напряжения 220 В.

https://youtube.com/watch?v=K4PmWH6O_AM

Как видите, диммер, используемый в домашней электросети, очень удобен для комфорта человека и выгоден с экономической точки зрения. А совмещение его со светодиодными лампами 220 В усиливает эти эффекты в несколько раз. Можно сказать, что это именно тот случай, когда «овчинка выделки стоит».

Популярные производители

При выборе светового регулятора нужно обращать внимание на дополнения, маркировку или наносимые обозначения:

• латинская буква R обозначает, что этот тип устройства рассчитан на лампы накаливания, имеющие омную или резистивную нагрузку;
• латинская буква L обозначает, что этот тип устройства допускается к работе с трансформаторами, в условиях индуктивной нагрузки;
• латинская буква С обозначает, что этот тип устройства допускается к работе с электронными трансформаторами при ёмкостной нагрузке.

В соответствии с многочисленными отзывами определился рейтинг лучших брендов вариаторов от наиболее достойных и хорошо зарекомендовавших себя производителей.

Что такое диммер и зачем он нужен?

Диммер – электронный прибор, способный регулировать мощность, за счёт регулирования напряжения, поступающего к нагрузке.

Мощность зависит от напряжения и тока в нагрузке. Это значит, что если уменьшить одну из составляющих уменьшиться и мощность. Напряжение и ток связаны законом Ома, а значит уменьшить мощность вашего прибора (яркость светильника) можно, увеличив общее сопротивление нагрузки. То есть использовать балластные резисторы, дроссели или конденсаторы.

Балластные гасители мощности – преобразуют лишнюю энергию в тепло и имеют низкий КПД. Чтобы регулировать мощность прибора, в нашем случае яркость лампочки, нужно другое устройство – диммер.

Светодиодные лампы, регулируемые диммером, подойдут для работы с любым регулятором. Но есть некоторые нюансы в отличии типа регулировки напряжения. Это определяется схемотехникой диммера, различия будут подробно описаны в следующих разделах статьи. От типа диммера зависит насколько хорошо будут регулироваться LED.

Схемы диммеров

Диммер для напряжения 220В, с отсечкой по переднему фронту, работает по принципу фазоимпульсного управления напряжением. В процессе работы, элементы такого диммера подают напряжение на нагрузку в определенные моменты, отрезая часть синусоиды. Подробно и более наглядно это изображено на графиках.

Площадь синусоиды, заштрихованная серым цветом – это площадь напряжения или его действующая величина, которая подаётся в нагрузку (светильник или любое другое описанное выше устройство).

Красной пунктирной линией изображена форма напряжения на входе диммера для led ламп. В таком виде она подается через обычный выключатель без регулировок.

Как подключить светодиоды через диммер?

Номиналы компонентов и все сведения указаны на схеме диммера.

Устройство устанавливается в разрыв провода идущего к источнику света, двигателю, тэну или любому другому устройству.

Логика работы схемы следующая: конденсатор С1 заряжается через цепочку R1 и потенциометр R2. В зависимости от положения потенциометра, конденсатор заряжается до напряжения открытия динистора VD1.

В схеме использовался динистор DB3, это примерно 30В. Через открытый динистор подаётся управляющий импульс открытия симистора (двунаправленный тиристор), на его управляющий электрод.

Чем больше сопротивление, выставленное ручкой потенциометра – тем дольше заряжается конденсатор, соответственно тем позже откроется цепь динистор-симистор, а напряжение будет ниже, так как срежется большая часть синусоиды. И наоборот – меньше сопротивление – больше напряжение на выходе регулятора.

В интернете есть много вариантов схем со всевозможными доработками, все они хорошие. Здесь приведена простейшая схема, на рисунке изображен монтаж этого варианта схемы.

Что нужно знать о диммерах

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

• снизить потребление электроэнергии — это приводит к большей экономичности;
• заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении.

Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор

Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В

Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного.

Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

• изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
• широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективное из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал диммеров.

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии, так как излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Что нужно знать о диммерах?

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

• снизить потребление электроэнергии — это приводит к большей экономичности;
• заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор

Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В. Это обеспечит изделию долговечность

Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование?

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

• изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
• широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные диммеры для LED-приборов.

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Принцип работы диммера для светодиодных ламп

Механизмы для регулировки мощности функционируют по типу реостата. Изменение величины напряжения либо параметра тока производится в результате смены сопротивления. Простые по конструкции вариаторные устройства оборудуются поворотным регулятором, а также двумя контактными элементами. Они используются для регулировки параметра интенсивности лампочек накаливания и галогенных источников освещения.

Когда эти устройства появились в продаже, в качестве диммеров применялись реостаты.

На смену им пришли полупроводниковые регуляторы, в частности:

• симистр;
• динистор.

Устройства, оборудованные симисторами, функционируют по принципу применения системы широтно-импульсной модуляции. Данные системы нашли применение в оборудовании для изменения интенсивности осветительного потока диодных ламп. Это возможно благодаря смене ширины сигнала и параметра напряжения. Управление опцией выполняется посредством ШИМ-генератора.

Что касается функций устройств на 12в или 220в, то они определяются конструктивными особенностями регуляторов. Простые механизмы, которые можно сделать своими руками, могут использоваться только для изменения величины интенсивности света. Более современные модели, оснащенные схемами, характеризуются расширенным функционалом.

Ростислав Михайлов подробно рассказал о принципе действия регуляторов мощности для диодных элементов освещения.

Они используются для:

1. Тонкой настройки осветительных приборов.
2. Автоматического отключения целых групп осветительных устройств в указанное потребителем время, что позволяет сэкономить электричество.
3. Увеличения ресурса эксплуатации источников освещения.
4. Обеспечения безопасности помещения. Это достигается благодаря созданию эффекта присутствия хозяев. Речь идет о функции, когда активация и отключение осветительных устройств происходит в конкретное время, настроенное потребителем. При необходимости можно отрегулировать параметр яркости лампочек.
5. Удаленного управления группами осветительных приборов. Для этого может применяться пульт, хлопки, голосовые команды либо специальные приложения для телефонов.

Способы регулирования яркости

Диммер для светодиодных лент

Одной из главных причин, почему сегодня светодиодная лента стала столь популярной, является то, что к ней можно легко своими руками присоединить специальное устройство — диммер. Оно позволяет менять интенсивность освещения в комнате.

При наличии такого элемента в схеме лента будет называться «диммируемая»

Обратите внимание! Использовать такой диммер, подходящий для светодиодных лент, можно только там. Он не подходит для взаимодействия с обычными энергосберегающими лампочками

Иначе вы рискуете вывести из строя всю систему. Для светодиодных лент существуют два основных типа диммеров:

Последний тип диммеров в свою очередь подразделяется на две подгруппы:

Аналоговый диммер

аналоговые. Они дают возможность поддерживать выходной ток на стабильном уровне и в требуемом диапазоне при малом падении напряжения. В результате идет небольшая потеря мощностей на светодиодной ленте;

Как видим, для светодиодной ленты оптимальным выбором для регулирования яркости станет импульсный диммер. Он, при правильном подключении, позволит вам эффективно и удобно управлять уровнем светового потока, испускаемого светодиодами.

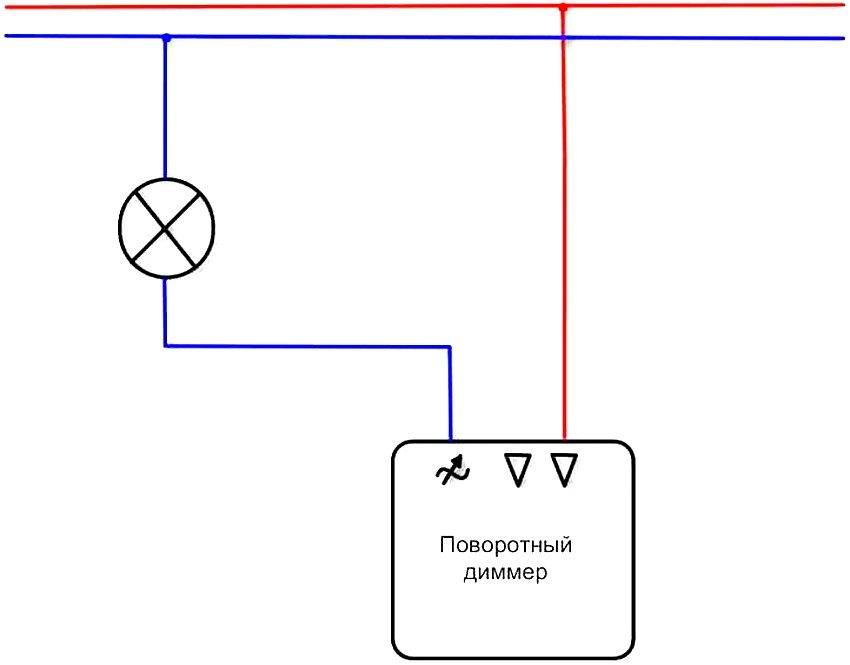

Варианты подключения

Прежде чем приступить к самостоятельной установке диммера, необходимо с целью обеспечения безопасного проведения работ отключить электрическое питание в щитке. На сегодняшний день практикуется два основных способа подключения регулятора.

При более сложном подключении есть возможность осуществлять управление источником света дистанционным способом. Такой вариант устройства должен иметь три контакта на подключение, поэтому требует использования трехжильного провода. Фазный подающий провод должен подключаться к выключателю, а «фаза», идущая на осветительный прибор, – к диммеру. При установке стандартного выключателя на одном этаже, регулятор монтируется на другом, что позволяет контролировать уровень яркости осветительных приборов на расстоянии.

В процессе проектирования всей системы требуется правильно рассчитать количество и показатели мощности таких устройств, а также определиться с их расположением и типом подведения электрической проводки.

Диммирование светодиодных ламп 220 вольт

Светорегулятор для светодиодных ламп обладает целым рядом положительных характеристик, а именно:

1. Экономит электроэнергию
2. Может усиливать световые акценты отдельных элементов интерьера, что способствует оригинальности дизайна помещения
3. Создаёт нужный световой режим в любое время суток
4. Меняет световую нагрузку плавно, без резких скачков
5. Может применяться для охраны объекта. Возможно применять специальную схему, при которой свет будет попеременно включаться и выключаться в разных комнатах, создавая эффект присутствия хозяев дома
6. Защищает от скачков напряжения
7. Продлевает срок службы лампы

Прочитав этот список, можно сделать вывод о целесообразности приобретения и установки диммера, несмотря на материальные затраты и некоторые сложности с подключением.

Устройство и принцип работы

Диммеры для светодиодных ламп мало чем отличаются от светорегуляторов для других видов освещения.

Проще говоря, диммер можно назвать многофункциональным выключателем. Основная функция этого выключателя – регулирование мощности освещения. В конструкцию современного диммера включены различные микросхемы, которые и позволяют ему нести различные функциональные нагрузки.

Выбираем модель

Мы уже знаем, что регуляторы бывают механические, сенсорные, аккустические и дистанционные. Самыми долговечными и наиболее высококачественными считаются сенсорные. Конечно, главным критерием выбора являются ваши финансы. Но при любом раскладе не рекомендуем приобретать дешёвые китайские изделия. Хорошие отзывы имеет продукция следующих прозводителей : «SchneiderElectric»,«ABB»,«Lezard».

Общая характеристика устройства

Если светорегулятор настроен на максимальную яркость, он работает как обыкновенный выключатель, но обычно его используют для настройки яркости осветительных приборов. Кроме управления яркостью света, в современных диммерах разных моделей реализован ряд дополнительных функций:

• голосовое управление;
• дистанционное управление;
• имитация присутствия;
• таймер для автоматического выключения.

С помощью диммера можно плавно регулировать переход освещения от дневного к ночному, уменьшать или увеличивать яркость освещения в зависимости от вашего занятия. Диммер придет на помощь и в случаях, когда в одной из комнат нужно оставить свет на ночь. При настройке на минимальную мощность освещение будет мягким или даже тусклым, его будет достаточно для передвижения по комнате, но свет не будет мешать спящим и раздражать глаза при пробуждении. В подавляющем большинстве диммеров предусмотрена функция памяти — светильник включается на яркости, которая была установлена при последнем использовании прибора.

Кроме настройки освещения на ситуативно необходимую яркость, установка диммера позволяет существенно экономить электроэнергию. За счет оптимизации потребляемой мощности энергоемкость освещения можно уменьшить более, чем наполовину. Эксплуатация ламп на пониженной мощности является щадящей для самого источника света и продлевает срок его службы в десятки раз.
