Установка антенного разъёма на кабель
Крепление коаксиального кабеля к антенному разъёму с использованием любых типов штекеров должно соответствовать главному общему правилу – тщательно подготовить кабель, исключить повреждение внутренней обмотки и фольгированного экрана.
Для этого можно использовать специальные приспособления для снятия изоляции, но при необходимости есть возможность обойтись острым канцелярским ножом, кусачками и плоскогубцами.
Последовательность действий такова:
- Производим надрез верхней изоляции на длину 15 мм;
- Делаем круговой надрез изоляции, соединяя его с концом продольного надреза;
- Загибаем изоляцию от торца вдоль кабеля и срезаем кусачками или ножом;
- Стягиваем обмотку на незачищенную изоляцию и равномерно её распределяем по поверхности;
- Повторяем действие с экранирующей фольгой, учитывая, что проводящий слой у фольги – наружный, поэтому при загибе прокручиваем на пол-оборота поперёк, чтобы снаружи остался токопроводящий слой.
- Заводим подготовленный кабель внутрь разъёма, центральный провод должен проходить сквозь отверстие коннектора и выступать на 1 – 2 миллиметра от торца.
Окончательно крепление производится в соответствии с типом выбранного штекера, необходимо исключить контакт центрального провода с обмоткой или экранирующей фольгой.
Параметры оптического кабеля для качественного соединения
Чтобы подключить к устройству оптический провод, при этом сохранив высокие показатели звука, нужно руководствоваться следующими правилами:
Длина провод не должна превышать 10 метров. Самый оптимальный вариант – 5 метров. В таком случае качество передачи сигнала останется неизменным
Также некоторые производители выпускают тридцатиметровые кабели, которые передают сигнал без перебоя
Но качество будет зависеть от принимающего устройства.
Чем толще кабель, тем дольше он прослужит.
Самые качественные варианты дополнительно оснащают оболочкой, изготовленной из нейлоновой ткани.
Важно обращать внимание на тип сердечника. Подходящие варианты – кремнеземные или стеклянные
Они значительно превышают пластиковые по качеству.
Пропускная способность должна быть высокой
Хороший кабель имеет от 9 до 11 МГц. Такой показатель нужно выбирать, если дома установлена многоканальная звуковая система, со значительной частотой дискретизации.
Сравнение с HDMI
Кабель питания для компьютера
У оптоволоконных систем связи начала 2000-х лет появился серьезный конкурент. Это устройства передачи цифровой информации, в том числе звукового сигнала через кабель HDMI.
Кабель HDMI
HDMI (High Definition Multimedia Interface) – интерфейс для мультимедийных систем высокой четкости.
Большим плюсом HDMI соединения является возможность передачи одновременно в высоком качестве цифровых сигналов, как видео, так и звука. Причем звук может пересылаться по восьми каналам с 24 битным разрешением и частотой 192 кГц. При этом в акустической системе легко реализуется объемный звук. По количеству передаваемой звуковой информации интерфейс HDMI превосходит оптоволоконные системы. Для бытового использования кабели HDMI имеют длину 1,5-3 метра, но могут достигать и 15 м.
Единственным минусом HDMI проводника можно считать передачу сигнала по металлическим проводникам. Хотя они надежно экранированы, вероятность помех от местных электромагнитных полей остается.
Вытеснит ли HDMI оптоволоконику? В ближайшее время вряд ли. Выпущено множество акустических систем, музыкальных центров с применением оптического аудио канала, и их выпуск продолжается. Выбрать должен будет потребитель.
Основный принцип работы
Оптический кабель, подключаемый в digital audio out, состоит из оболочки и сердцевины Принятые стандарты для тв-входа, одинаковые для Samsung, LG, других производителей, заключаются в нескольких этапах транспортировки информации:
- генерация светового сигнала из электрического;
- его ретрансляция с выхода на вход без потери силы, искажений;
- приём входящим устройством сигнала;
- обратная трансформация сигнала в электрический.
Оптический кабель, подключаемый в digital audio out, состоит из оболочки и сердцевины
Внимание при производстве отводится сложности соединения коннекторов, при помощи которых можно подключить два устройства между собой
Преимущества и недостатки оптического аудиовыхода
Наличие optical digital audio out стало стандартом для телевизоров
Наличие оптических разъёмов позволяет передавать сигнал с телевизора, мультимедийных устройств на HI-end-акустику, обычную колонку. Интерфейс – наиболее современный способ передачи звука без искажений помех, при этом в оптоволокне:
- отсутствует влияние электромагнитных полей, способных ухудшить итоговое качество звучания;
- не генерируются электромагнитные излучения при передаче, способное оказать влияние на другую аппаратуру;
- реализуется гальваническая развязка между подключёнными устройствами.
Наличие optical digital audio out стало стандартом для телевизоров не только топ-производителей, таких, как «Самсунг», но и мультимедийных приставок, игровых консолей. Для акустических систем HI-end наличие toslink (другое название оптического входа/выхода) – обязательное условие.
Основный принцип работы
Оптический кабель, подключаемый в digital audio out, состоит из оболочки и сердцевины
Принятые стандарты для тв-входа, одинаковые для Samsung, LG, других производителей, заключаются в нескольких этапах транспортировки информации:
- генерация светового сигнала из электрического;
- его ретрансляция с выхода на вход без потери силы, искажений;
- приём входящим устройством сигнала;
- обратная трансформация сигнала в электрический.
Оптический кабель, подключаемый в digital audio out, состоит из оболочки и сердцевины
Внимание при производстве отводится сложности соединения коннекторов, при помощи которых можно подключить два устройства между собой
Преимущества и недостатки оптического аудиовыхода
Наличие optical digital audio out стало стандартом для телевизоров
Наличие оптических разъёмов позволяет передавать сигнал с телевизора, мультимедийных устройств на HI-end-акустику, обычную колонку. Интерфейс – наиболее современный способ передачи звука без искажений помех, при этом в оптоволокне:
- отсутствует влияние электромагнитных полей, способных ухудшить итоговое качество звучания;
- не генерируются электромагнитные излучения при передаче, способное оказать влияние на другую аппаратуру;
- реализуется гальваническая развязка между подключёнными устройствами.
Наличие optical digital audio out стало стандартом для телевизоров не только топ-, но и мультимедийных приставок, игровых консолей. Для акустических систем HI-end наличие toslink (другое название оптического входа/выхода) – обязательное условие.
Подключение к кинотеатру
Прежде всего нужно помнить о том, что оптические аудиокабели — это не обычные металлические проводники, прощающие неделикатное обращение с собой. Оптоволоконные соединители ни в коем случае нельзя сгибать, прилагая усилия, и всегда следует иметь в виду их чувствительность к ударам. Само подключение TOSLINK к телевизору — простая процедура, не требующая каких-либо инструментов или технических знаний. Рекомендуемая последовательность действий:
- Выключить телевизор и сопрягаемое устройство.
- Обеспечить доступ к интерфейсам коммутируемого оборудования.
- Снять защитный колпачок с одного конца кабеля и найти гнездо оптического выхода телевизора. Вставить оголённый конец кабеля в гнездо.
- Снять защитный колпачок с другого конца кабеля и вставить оголённый конец в разъём оптического входа.
- Включить телевизор и соединённое устройство. В меню вариантов аудиовыхода выбрать SPDIF OUT/TOSLINK и сохранить настройки.
- Отрегулировать параметры звука, если это необходимо.
Следует иметь в виду, что, если используемые в кинотеатре акустические системы или усилитель недостаточно качественные, даже самый дорогой оптический кабель не способен улучшить звук. В подобных случаях не стоит тратиться на оптоволоконное соединение, а лучше поэкспериментировать с другими способами коммутации.
Хорошие кабели могут проявить себя только в наборе с аппаратурой соответствующего класса. Современный TOSLINK способен справиться с очень сложными задачами. Производственные процессы и возможности обработки материалов в XXI веке вышли на уровень, недостижимый для того времени, когда способность передавать аудиоданные световым потоком в бытовой технике вызывала восхищение. Кварц высокого качества, мультиволоконные проводники, низкая апертура геометрии сердцевины, большая гибкость в сочетании с малыми потерями — эти достижения позволяют обеспечить безупречную передачу даже самых сложных многоканальных звуковых дорожек.
Подключение активных колонок
Компактная конструкция телевизора не позволяет производителю разместить действительно мощные динамики. По этой причине у пользователей появляются претензии к звучанию. Впрочем, проблема легко решается путем подключения внешнего устройства для воспроизведения звука. Разумеется, разница будет заметна сразу.
Даже оборудование от ПК будет работать лучше, нежели стандартный телевизионный динамик. Активную акустику вы сможете подключить абсолютному к любому телевизору, модель не играет особой роли. Сразу необходимо обозначить, что подсоединяются они с помощью специального интерфейса.
Что собой представляют мощные динамики? Все очень просто, это колонки или аудиосистема со строенным, мощным усилителем. Именно он существенно улучшает звучание. Усилитель находится во всех устройствах активного типа, включая даже самые обычные колонки.
Разумеется, что процесс вывода звука на колонки, да и подключения в целом, существенно упрощается. Пользователь просто вставляет штекер аудиосистемы в соответствующий разъем, дополнительно подключать усилитель не придется, так как он уже встроен в колонки. Также нужно включить устройство для воспроизведения звука в сеть. Опять-таки, оборудование внешнего типа подсоединяется напрямую, то есть без каких-либо переходников и коннектеров.
На задней панели телевизионного оборудования вы найдете огромное количество различных портов
Чтобы определить, какое именно гнездо нужно вам, обратите внимание на соответствующие маркеры (подписи). Знания английского языка на базовом уровне будет вполне достаточно
Маркировка позволяет рядовому потребителю без лишних проблем определить предназначение того или иного разъема.
Для подсоединения компьютерных колонок к ТВ найдите аудио разъем, он зачастую бывает белым или красным. Это международная маркировка, поэтому цвет остается неизменным вне зависимости от модели и производителя оборудования. Даже новички абсолютно точно не запутаются
Обратите внимание, что штекер следует вставить в гнезда – Audio-R (белого цвета) и Audio-L (красного цвета)
Вне зависимости от типа активной акустики, ее также можно подсоединить, используя самый обычный круглый вход – его диаметр составляет 3,5 миллиметра. Достаточно часто этот интерфейс называют мини джек или TRS. Возле такого порта практически всегда обозначается маркер в виде наушников, поэтому ошибиться будет очень тяжело.
Как телевизоры, так и компьютеры оснащаются идентичными разъемами для подключения акустики. Старые модели телевизоров оснащены тюльпанами. Разумеется, что в этом случае аудиосистема должна быть оснащена аналогичным интерфейсом. Если данный вход отсутствует, то всегда можно использовать переходник. Теперь вы знаете, как подключить акустическую систему к телевизору.
Модельный ряд
Рассмотрим популярные модели домашних кинотеатров Samsung.
HT-J5530K
Одна из самых востребованных моделей от компании Samsung, которая позволяет работать практически со всеми устройствами и воспринимает большую часть существующих в наши дни носителей. Из интерфейсов присутствует Bluetooth. Мощность колонок составляет 165 Вт, сабвуфера — порядка 170 Вт.
Пользователи выделяют высокое качество изображения и звучания, простоту настройки, функциональность оборудования и наличие пары выходов для микрофона.
Из минусов можно отметить не самое легкое подключение к колонкам, а также неудобный пульт ДУ. Кроме того, в комплекте отсутствуют микрофон и провода — их необходимо покупать самостоятельно.
Пластмасса, из которой собирается эта аппаратура, имеет не самое высокое качество, что существенно сокращает период использования техники. Стоимость в магазинах начинается от 20 тыс. руб.
HT-J4550K
В комплект этого домашнего кинотеатра входят акустические системы серии 5.1, из интерфейсов можно выделить Bluetooth, USB, а также Wi-Fi. Поддерживает практически все форматы и носители. Фронтальные и тыловые колонки имеют мощность 80 Вт, мощность сабвуфера —100 Вт.
К несомненным достоинствам оборудования относят возможность чтения самых разных форматов, а также высокое качество аудио- и видеоряда. Домашний кинотеатр имеет стильный и лаконичный дизайн, его отличает высокое качество сборки. Для максимально комфортного использования предоставляется возможность прослушивания музыки с мобильного телефона через Bluetooth.
В то же время этот домашний кинотеатр имеет неудобное меню и довольно слабый сабвуфер, который не позволяет слушать музыку в максимально высоком качестве. Подключение колонок возможно исключительно через провода. Ценник в магазинах начинается от 17 тыс. руб.
HT-J5550K
В комплект входит акустическая система серии 5.1. Интерфейс включает USB, Wi-Fi, интернет, а также Bluetooth. Основные параметры мощности колонок соответствуют 165 Вт, сабвуфера – составляют 170 Вт.
К плюсам техники относят оптимальное соотношение цена – качество, а также стильный современный дизайн системы. Кинотеатр поддерживает многофункциональность своего использования.
В то же время здесь отсутствуют провода, необходимые для подключения к телевизору, а кабель соединения слишком короткий. Кроме того, некоторые пользователи отмечают, что при прослушивании на негромком режиме из колонок доносятся неприятные шумы.
Это довольно дорогой домашний кинотеатр, который стоит более 27 тыс. руб
HT-J4500
Это лучшее оборудование, которое поддерживает практически все существующие медиаформаты и носители. Мощность тыловых и фронтальных колонок составляет 80 Вт, этот же параметр у сабвуфера соответствует 100 Вт. Бонусами являются наличие радио, напольная акустика и высокая технологичность платы питания.
Из недостатков можно отметить легкие погрешности в звучании, а также отсутствие опции караоке.
Цена за оборудование составляет порядка 30 тыс. руб.
Коаксиальное цифровое подключение
Вероятно, самый редкий тип подключения у современных аудио- и видеокомпонентов – коаксиальное – предполагает использование электричества для передачи аудиосигнала.

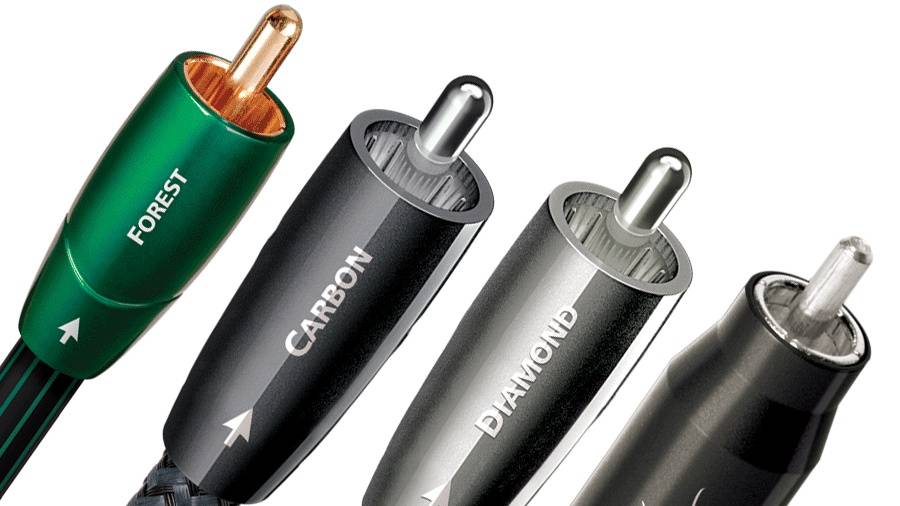

Соответствующий разъем представляет собой всем знакомый круглый RCA-штекер, которым с обеих сторон оканчивается пара аналоговых межблочных кабелей.
Но не поддавайтесь искушению использовать стандартный аналоговый RCA-кабель вместо специального цифрового коаксиального! Он выглядит похоже и даже вполне работоспособен, однако его волновое сопротивление меньше, чем у цифрового (50 и 75 Ом, соответственно), поэтому хороших результатов вы не получите. Для большинства систем вполне подойдет кабель начального уровня – например, QED Performance Coaxial.
Сегодня коаксиальные подключения распространены меньше, чем оптические, но их все еще можно встретить на задних панелях некоторых AV-ресиверов, усилителей и телевизоров.
По нашему опыту, по сравнению с оптическим коаксиальное подключение обычно обеспечивает лучшее звучание. У него более высокая пропускная способность, благодаря чему поддерживаются более качественные форматы файлов с дискретизацией до 24 бит/192 кГц. Оптический канал обычно ограничен 96 кГц.
Главный недостаток коаксиального соединения заключается в потенциальной возможности переноса электрического шума между устройствами системы. Он всегда снижает качество звука и в той или иной степени присутствует во всех компонентах. К сожалению, при использовании коаксиального подключения помехи могут передаваться от источника к усилителю.
Кроме того, пропускной способности коаксиального кабеля недостаточно для передачи высококачественных форматов окружающего звучания – таких как Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos и DTS:X. Поэтому в системе современного домашнего кинотеатра возможности его применения невелики.
Что такого особенного в оптическом кабеле?
Прежде всего, он способен передавать объемный сжатый звук 5.1 / 7.1 или передавать стереозвук без потерь в формате PCM (импульсная кодовая модуляция) до 192 кГц / 24 бит. А главное — при этом практически невосприимчив к внешним воздействиям.
Оптический кабель передает звук в цифровом формате (стандарт S/PDIF), используя красный свет с длиной волны 660 нм. Если вы внимательно посмотрите на такой кабель, вы увидите, что он состоит из плотно сплетенного оптического волокна. О качестве оптического кабеля свидетельствует количество волокон, из которых изготовлен весь кабельный жгут. Поскольку мы не имеем дело с электрическими импульсами, оптические кабели не чувствительны к электромагнитным и радиопомехам, поэтому они почти всегда выводят тот же звук, что и полученный от передатчика на выходе источника звука. Это означает, что оптические кабели имеют значительное преимущество в этом отношении по сравнению с кабелями, которые проводят сигнал электрически (гальванически), такими как, например, коаксиальные кабели с сопротивлением 75 Ом. Кроме того, использование оптического кабеля предотвращает заземление двух соединенных вместе устройств, что может вызвать неприятное постоянное шипение или скрип в наушниках и динамиках.
Что такое разъем SPDIF out на материнской плате и для чего он нужен?
Всем привет!!! SPDIF out на материнской плате — что это такое и с чем его едят.
Spdif Out — это протокол передачи цифрового аудиосигнала. Разработан по стандарту AES3 как версия для бытового использования.
Этот формат поддерживает 5.1- и 7.1 — канальное кодирование объёмного звука (Dolby, Theater System).
Выходы S/PDIF есть на аудиоаппаратуре, компьютерах и других звуковых устройствах.
Также разъёмы S/PDIF OUT бывают на материнских платах и видеокартах.
Характеристики:
- несимметричное подключение;
- сопротивление — 75 Ом;
- разъёмы: TTL, RCA, Toslink;
- кабели: коаксиальный, оптический;
- SCMC-защита от копирования;
- расстояние до 10 метров;
- уровень сигнала — 0.5 В.
Передаёт сигналы форматов:
- CD, частота дискретизации — 44.1 кГц;
- DAT, 48 кГц;
- 16-битный, нулевое заполнение;
- 20-битный, с дополнительными данными;
- 24-битный, без связанной информации.
История
Этот формат цифрового интерфейса назвали в честь компаний, создавших компакт-диск: Sony и Philips.
Впервые S/PDIF применили в CD-приводах для соединения с преобразователями для получения Hi-Fi звука.
Обычно цифровой звук передавали, сжимая до аналогового, и затем восстанавливали. При этом качество звука ухудшалось.
Стандарт S/PDIF позволяет избежать этой процедуры, и передаёт звук высокого качества без искажений.
Сейчас он используется не только в CD-ROM и DVD-плеерах, но и в DAT-проигрывателях, звуковых картах ПК, телевизорах и домашних кинотеатрах.
Типы
- Оптический: волоконно-оптический кабель, разъёмы TOSLINK.Чаще всего используют в автомагнитолах, т.к. провод устойчив к электрическим помехам. Если раньше специалисты подключали несколько проводов, то теперь обходятся одной “оптикой”.
- Цифровой: TTL-микросхемы, логика для усиления выходного сигнала.Применяют в электронных музыкальных инструментах и звуковых картах компьютеров.
- Коаксиальный: электрический кабель, разъёмы RCA.Задействуют в радиоканалах связи, сетях телевидения, системах сигнализации и т.д.
Инструкции
Рассмотрим ситуацию, когда колонки домашнего кинотеатра или телевизор надо подключить к компьютеру, но на системном блоке выходы S/PDIF отсутствуют.
Стандарт TOSHIBA
Стандарт интерфейса Toshiba-link, или TOSLINK, был введён в 1983 году известным японским концерном и первоначально предназначался для использования в комплекте с фирменными проигрывателями компакт-дисков. Оптические сигналы, передаваемые по этому порту, имели такую же форму, как и электрические, лишь с той разницей, что в TOSLINK использовались для передачи импульсы красного света. Лазер не применялся в качестве источника, вместо него работал простой и недорогой LED. Заявленное надёжное расстояние передачи ограничивалось десятью метрами, но на практике не превышало пяти.
Момент появления Toshiba-link совпал с началом эпохи домашних кинотеатров, что и обусловило его присутствие на аудио- и видеокомпонентах бытовых систем в качестве интерфейса для передачи цифровых данных с помощью света. Поскольку в TOSLINK для транспортировки информационного потока использовался только оптоволоконный кабель, такая коммутация в сравнении с электрической обладала некоторыми несомненными преимуществами:
- нечувствительностью к электромагнитным помехам;
- отсутствием собственного электромагнитного излучения;
- возможностью обеспечить полную гальваническую развязку между оборудованием.
Со временем присутствие этого типа оптического соединения стало почти стандартом для телевизоров, ресиверов, DVD-проигрывателей, усилителей, компьютерных звуковых карт и даже игровых консолей. Основное назначение TOSLINK в бытовой аппаратуре — обеспечить возможность без потерь обрабатывать объёмный стерео- и многоканальный звук в таких форматах, как DTS или Dolby Digital.
Параметры оптического кабеля для качественного соединения
Чтобы подключить к устройству оптический провод, при этом сохранив высокие показатели звука, нужно руководствоваться следующими правилами:
Длина провод не должна превышать 10 метров. Самый оптимальный вариант – 5 метров. В таком случае качество передачи сигнала останется неизменным
Также некоторые производители выпускают тридцатиметровые кабели, которые передают сигнал без перебоя
Но качество будет зависеть от принимающего устройства.
Чем толще кабель, тем дольше он прослужит.
Самые качественные варианты дополнительно оснащают оболочкой, изготовленной из нейлоновой ткани.
Важно обращать внимание на тип сердечника. Подходящие варианты – кремнеземные или стеклянные
Они значительно превышают пластиковые по качеству.
Пропускная способность должна быть высокой
Хороший кабель имеет от 9 до 11 МГц. Такой показатель нужно выбирать, если дома установлена многоканальная звуковая система, со значительной частотой дискретизации.
История возникновения системы
Ещё недавно оптоволоконный кабель не воспринимался как инструмент для качественной передачи звука. Известно, что на быструю передачу данных возможен только свет. Впервые оптические технологии были применены в фотофоне, разработанным Александром Беллом.
Оптическая телефонная связь доказала возможность передачи сигнала по воздуху, но сама идея изобретателя не прижилась. Наработки физика стали использоваться для общения между судами, но не более.
Широкое использование оптоволоконных технологий началось лишь в середине 20 века, а серьёзный прорыв, позволивший принести диджитал аудио аут в массы, случился в 1980 году с изобретением стекловолоконного провода, который был способен передавать световой сигнал.
Сравнительная таблица преимуществ и недостатков технологий монтажа оптических коннекторов
Итак, выделим преимущества и недостатки описанных выше технологий установки оптических коннекторов.
Сравнительная таблица преимуществ и недостатков применения различных методов установки оптических коннекторов:
| Splice On Connector | Fast Connector | Пигтейлы | Клеевой коннектор | |
| Простота технологии монтажа | + | + | + | — |
| Скорость монтажа | +/- | + | +/- | — |
| Сохранение допустимых вносимых потерь на соединении на протяжении длительного срока | + | — | + | + |
| Сохранение допустимого уровня отражения сигнала на протяжении длительного срока | + | — | + | + |
| Устойчивость к механическим нагрузкам | + | +/- | +/- | +/- |
| Возможность многократной установки | — | + | + | — |
| Удобство оконечивания кабеля на кроссе оператора | + | + | + | + |
| Удобство оконечивания кабеля в уличных распределительных ящиках | + | + | — | — |
| Удобство оконечивания кабеля в помещении абонента | + | + | — | — |
| Цена (стоимость коннекторов и оборудования для установки) | — | +/- | +/- | + |
Что такое SPDIF out
Вообще, SPDIF out –это такой протокол передали для цифрового аудиосигнала. Он разработан по стандарту AES3. Использовать её нужно для бытовых функций. Он поддерживает формат 5.1 и 7.1 звукового объемного кодирования.
Если говорить проще, то для того, чтобы гарантировать правильную передачу стереозвука, необходимо обеспечить скорость. Разработчики, что в целом не поранить ПК, подстраховались и создали специальный канал в виде SPDIF out. Он поможет передать как и несжатый стереосигнал, так и многоканальный звук.
Также этот разъем говорит о том, с какой частотой, сколько каналов подключено, необходимо ли сжатие и так далее. В общий поток информации можно вложить порядка 1,5 Мбит в секунду. По современным стандартом это достаточно мало.
Разработчики придумали этот разъем, чтобы уменьшить количество требуемых проводов для того, чтобы воспроизводить качественный контент. Они взяли в новинку это вооружение. После этого подобный канал появился не только на компьютерах, но и на телевизоре.
Если рассматривать практическое применение этого кабеля, то он нужен для того, чтобы подключить колонки к компьютеру или же телевизору, а после наслаждаться просмотром фильма или же игры.
Подключать можно разную аппаратуру, в том числе колонки, которые поддерживают Dolby Digital или же другую аппаратуру. Кабель незаменим в том случае, когда обычный DVI не передает звук. Он обеспечивает качественное подключение быстро и просто.
Нужно всего лишь найти правильный вход на материнской плате, настроить способ передачи звука. Причем данная процедура может занять от силы 10 минут. Пользователь сразу услышит звук без помех, каких-либо шипений и так далее.
Основный принцип работы
Оптический кабель, подключаемый в digital audio out, состоит из оболочки и сердцевины
Принятые стандарты для тв-входа, одинаковые для Samsung, LG, других производителей, заключаются в нескольких этапах транспортировки информации:
- генерация светового сигнала из электрического;
- его ретрансляция с выхода на вход без потери силы, искажений;
- приём входящим устройством сигнала;
- обратная трансформация сигнала в электрический.
Оптический кабель, подключаемый в digital audio out, состоит из оболочки и сердцевины
Внимание при производстве отводится сложности соединения коннекторов, при помощи которых можно подключить два устройства между собой
История возникновения системы
Ещё недавно оптоволоконный кабель не воспринимался как инструмент для качественной передачи звука. Известно, что на быструю передачу данных возможен только свет. Впервые оптические технологии были применены в фотофоне, разработанным Александром Беллом.
Оптическая телефонная связь доказала возможность передачи сигнала по воздуху, но сама идея изобретателя не прижилась. Наработки физика стали использоваться для общения между судами, но не более.
Широкое использование оптоволоконных технологий началось лишь в середине 20 века, а серьёзный прорыв, позволивший принести диджитал аудио аут в массы, случился в 1980 году с изобретением стекловолоконного провода, который был способен передавать световой сигнал.
О специальных адаптерах
Коммутации с уже окольцованными кабелями – характерная черта современных офисов. На разных уровнях находятся кабельная подводка и аппаратура из сферы телекоммуникаций. В связи с этим возникают проблемы с местом для изгиба конструкций и соблюдением определённых стандартов. Адаптеры ВЧ-разъёмов – это специальные переходники, применение которых позволяет решить проблему.
Каждый выход на современном рынке создаётся, чтобы решить какую-либо задачу. На отдельно взятых абонентских телефонных линиях могут работать нормально недорогие разновидности, с простыми резьбовыми соединениями. Но это не значит, что то же оборудование справится с особенно важными участками кабельных сетей. Потребуется приобретать профессиональные типы разъёмов, обжимные или компрессионные. У каждого участка магистрали – свои требования к оборудованию.
История и суть технологии
Оптическая передача сигналов была темой для фантастов всего лишь несколько десятилетий назад. Возможность использовать на практике невероятную скорость и плотность данных, на которые способен свет, была заветной целью для пионеров связи. Ещё в 1840-х годах физики Даниэль Колладон и Жак Бабине продемонстрировали способность света к отражениям в струе воды, а в 1854 г. другой физик Джон Тиндаль доказал, что световой поток может быть изогнут вместе с носителем на примере падающей в резервуар воды из освещённой трубы.
В 1880 году Александр Белл запатентовал оптическую телефонную систему, назвав её фотофоном, однако ранее созданный им телефон оказался более практичным. Упорства изобретателя и его вдохновения идеей посылать сигналы через воздух оказалось недостаточно для популяризации устройства — атмосфера не пропускала свет так же надёжно, как провода — электричество.
В последующие десятилетия оптические сигналы использовались в некоторых частных случаях связи, например, при передаче сообщений между судами. Сам фотофон оказался невостребованным изобретением до открытий лазеров и прорыва в волоконно-оптических технологиях. Экспериментальная модель была пожертвована Беллом Смитсоновскому институту и пролежала там на полке до наших дней.
Бурное развитие оптоволоконных технологий пришлось на вторую половину XX века. В первых системах коммуникаций в качестве источника использовался лазер. Но уже в 1980-х годах исследователи разработали волоконно-оптический кабель на основе стекловолокна, способный передавать обычный световой сигнал на большие расстояния. С этого времени технология нашла практическое применение в телекоммуникационных системах. Большинство современных стандартов светопередачи по волокну предполагают следующие основные этапы транспортировки информации:
- создание оптического сигнала из электрического;
- ретрансляция сигнала по волокну с сохранением его силы и без искажений;
- приём оптического сигнала;
- преобразование его в электрический.
Наиболее часто используемые передатчики — полупроводниковые устройства (светодиоды), оптимально работающие в необходимом частотном диапазоне модуляции. Приёмником служит фотодетектор в комбинации с усилителем для восстановления ослабленного или искажённого сигнала. Сам волоконно-оптический провод состоит из следующих компонентов:
- Сердцевина. Изготовлена из материала с крайне низким коэффициентом преломления.
- Оболочка. Зеркальное покрытие, обеспечивающее полное внутреннее отражение.
Одна из особенностей световых проводов — сложность соединения в месте разреза. Подобные процедуры требуют специального оборудования и микронной точности. Поэтому для бытового применения используются только готовые кабели кратной длины.
