Бойлер косвенного нагрева для газового котла: специфика эксплуатации и подключения

Варианты и этапы монтажа обвязки бойлера косвенного нагрева

Есть принципы обвязки БКН с приоритетом включения ГВС и без. В первом случае необходимо всю греющую воду перекачивать через элемент нагревателя. Такой нагрев происходит быстро, при достижении требуемой Т воды, температурный датчик даст команду на направление теплоносителя на радиаторы.

В системах без приоритета в бак БКН направляется теплоноситель от котлоагрегата частично, поэтому температура ГВС поднимается медленно. В связи, с чем больше пользователей выбирают систему с приоритетом, тем более что она не ухудшает температурный режим в системе теплоснабжения, поскольку нагрев длится не более 50 мин и вода в батареях остыть не сможет.

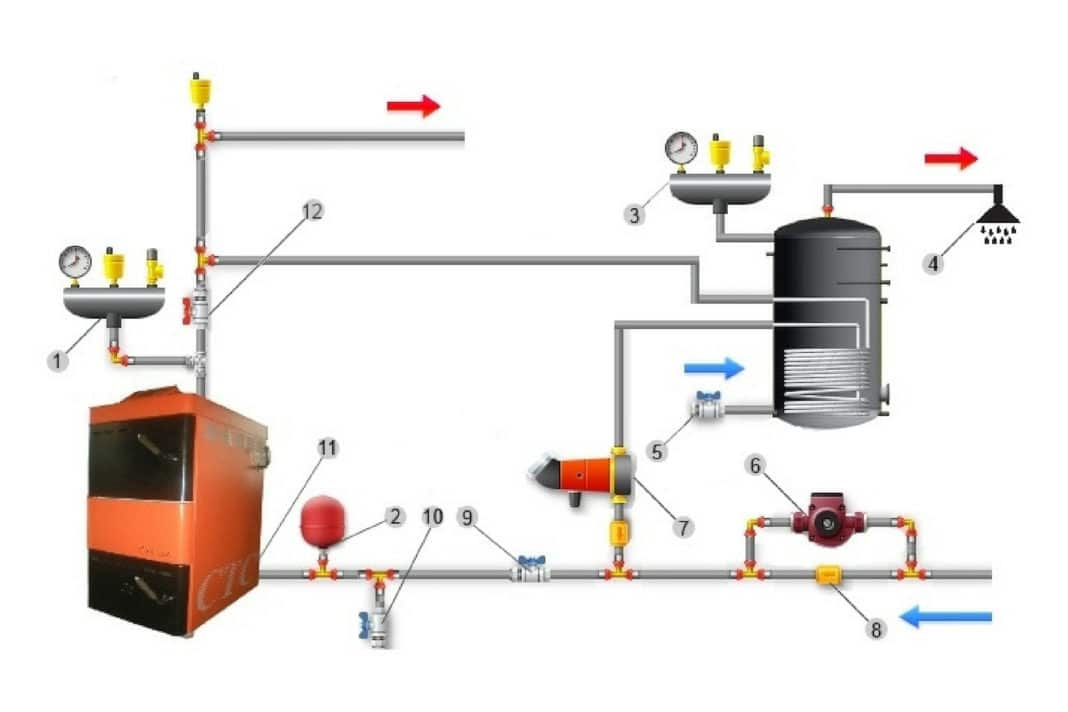

Монтаж обвязки с двумя насосами

Двух насосная система циркуляции применяется в одноконтурной схеме БКН. Она служит для разделения направления греющей среды  и обеспечивает сначала работу контура ГВС. Процесс, включения насосов регулируется термостатом резервуара, для предупреждения от эффекта смешивание потоков воды между собой, в систему на всасе насосов монтируется обратный клапан. В результате работа насосов происходит попеременно, в момент запуска подкачки в системе ГВС, в отопительной она отключается.

Система БКН с 2 насосами зачастую устанавливается с 2-мя котлами, каждый из которых имеет отдельное питание и отвечает за подогрев воды в своем контуре — отопительном или ГВС. Такая система имеет скоростной режим теплопередачи в обоих контурах, обычно не более часа.

Обвязка с трехходовым клапаном

Этот вариант наиболее простой и распространенный, обеспечивает параллельное подключение труб отопления и БКН, оборудованного запорно-регулирующей арматурой. Конструкция устанавливается рядом с котлоагрегатом, на подаче монтируют насос для циркуляции за ним 3-ходовой вентиль. Эта схема обвязки котла с бойлером косвенного нагрева также хорошо применима, если в работе функционируют несколько источников нагрева, например, два газовых котла.

Обвязка с трехходовым клапаном

Работа 3-ходового крана регулируется термическим реле. При падении Т воды ниже рабочего уровня срабатывает автоматическая система и греющий теплоноситель с отопительной системы переходит в линию ГВС. Это еще одна схема с приоритетом, обеспечивающая быстрый нагрев воды в бойлере. Как только Т в системе ГВС достигает предельного значения, срабатывает З-ходовой кран, греющая вода от газового котла направляется в сеть отопления.

Обвязка с гидравлической стрелкой

Подобную обвязку выполняют для подключения БКН большой емкости свыше 200.0 л и наличия разветвленных многоконтурных отопительных систем с разными типами нагревательным элементов, например, многоуровневых домов индивидуальной постройки, в которых кроме радиаторной сети устроено отопление по принципу «теплый пол». Гидрострелка – это современный гидравлический распределитель для упрощения работы системы теплоснабжения. Ее применение не требует установку нескольких насосов на самостоятельную отопительную линию.

Оборудование имеет конструкционную защиту и позволяет избежать тепловые и гидравлические удары в тепловой сети, поскольку создает равные давления среды во всех контурах нагрева. Тем не менее, это все еще дорогостоящий элемент современной тепловой схемы автономного отопления, он требует предварительного тщательного подбора оборудования и точного монтажа. Поэтому обычно столь тонкую работу доверяют специалистам в области настройки систем отопления.

Рециркуляция теплоносителя

Рециркуляция нужна в контуре с постоянной нагрузкой нагретой воды, например, при использовании полотенцесушителя. На зимний период такая схема работает с отопительным контуром, в котором сетевая вода отопления циркулирует постоянно, а сушилка выполняет две функции, в виде полотенцесушителя и отопительного нагревателя.

Этот вариант с большими преимуществами, не требуется долго ожидать горячую воду и сливать ее. Главным недостатком является большой расход топлива, для нагрева контура ГВС. Второй недостаток – смешивание разных потоков сред в ёмкости. Поскольку среда ГВС находится вверху бака, а линия рециркуляции в средине, при возврате холодной воды, итоговая температура ГВС на выходе будет падать.

Виды устройств косвенного нагрева

Существует две разновидности приборов косвенного нагрева: с встроенным управлением и без него. Устройства, оборудованные встроенным управлением, подсоединяются к отопительной системе, которая работает от котлов, не имеющих управления. Такие агрегаты оборудованы встроенным датчиком температуры, собственным управлением,  которое служит для включения или отключения подачи  в змеевик горячей воды.

Во время монтажа подобного агрегата, все что потребуется – присоединить на необходимые входы обратку и подачу от отопления, ввести подачу холодного потока, а к верхнему выходу подсоединить гребенку раздачи горячей жидкости. Вот в принципе и все, после заполнения бака водой можно приступать к ее нагреву.

Стандартные бойлеры косвенного нагрева, как правило, работают с автоматизированными котлами. При монтаже нужно в определенное место смонтировать датчик температуры. И связать его с определенным входом котла. После чего делается обвязка бойлера косвенного нагрева согласно определенной схеме. Агрегат можно подсоединить к энергонезависимому котлу, но для подобного необходимы особые схемы.

Следует помнить, что в подобном устройстве воду можно нагревать немного ниже температуры теплоносителя, который циркулирует в змеевике. Таким образом, если котел функционирует в низкотемпературном режиме и максимальная температура, которую он выдает, составляет +40оС, то вода в баке будет нагреваться максимум до этой температуры. Выше данной температуры нагреть воду не получится.

Для того чтобы обойти данное ограничение существуют комбинированные водонагреватели. Они оборудованы встроенным ТЭНом и змеевиком. Задача основного нагрева отводится змеевику, ТЭН служит только для того чтобы довести температуру до заданного значения. Кроме того такие системы отлично сочетаются с котлами, которые функционируют на твердом топливе, в этом случае температура воды не будет падать даже тогда, когда топливо полностью прогорело.

Для такого водонагревателя подходит любой источник горячего водоснабжения. Для данных целей можно использовать любой твердотопливный водогрейный котел, работающий на дровах, угле, пеллетах, брикетах. Также можно своими руками подключить к электрическому, газовому либо котлу на жидком топливе.

Существуют модели, у которых есть собственное управление, в этом случае их монтаж и обвязка более просты. В том случае, когда более простая схема, необходимо продумать систему регулировки температуры и переключение котла на обогрев воды с обогрева батарей отопления.

Монтаж бойлера косвенного нагрева может быть осуществлена, как на полу, так и методом навешивания на стену. У настенных вариантов емкость не должна превышать объем 200 литров, а вот напольные модели могут иметь объем вплоть до 1500 литров. В обоих случаях есть как горизонтальные, так и вертикальные модели. Чтобы установить настенную модель, необходимо стандартное крепление – кронштейны, они устанавливаются на дюбеля соответствующего типа.

Если же говорить о формах, то наиболее распространенной является цилиндр. Почти у всех моделей рабочие выводы сделаны сзади.  Благодаря такому расположению упрощается монтаж устройства, а также сохраняется более элегантный внешний вид. Лицевая часть панели имеет место для монтажа датчика температуры либо термореле, а у некоторых моделей есть также  возможность для монтажа ТЭНа, который будет служить для догрева воды при недостаточной мощности отопления.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

  • Сначала подключается водопровод и разводка воды по помещениям.
  • Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
  • Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

  1. привод трехходового клапана
  2. кабель с коннектором
  3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

  • Отключить питание котла двухполюсным автоматом.
  • Отключить котел от отопления и горячего водоснабжения.
  • При помощи сливной заглушки слить воду из контура котла.
  • Снять заглушки на насосной группе.
  • Вставить в гидравлическую группу уплотнительную прокладку.
  • Герметично смонтировать трубку подачи на бойлере.
  • Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
  • Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
  • Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
  • Поставить привод трехходового клапана.
  • Подключить привод трехходового клапана в котле при помощи коннектора.
  • Проверить правильность монтажа комплекта и герметичность всех соединений.
  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Модели косвенных водонагревателей

Преимущества бойлеров этого типа по своей экономичности обусловили то, что популярные производители предоставляют широкий выбор моделей. В таблице приведены несколько вариантов основных используемых объемов в различном ценовом диапазоне.

Название моделиОбъем бака, литрТип теплообменникаУстановкаНаличие дополнительных нагревателей
Gorenje GBK80ORLNB680ЗмеевикНастенная2 «мокрых» ТЭНа
Baxi Premier Plus 150150Двойной змеевикНастеннаяНет
ACV COMFORT 210203Двойной бакНапольнаяНет
Hajdu STA 400 C400ЗмеевикНапольнаяУстанавливается по желанию
ACV HRs 10001000Двойной бакНапольнаяНет

Основным критерием выбора является емкость резервуара с горячей водой. Для нужд одного человека достаточно объема 60-80 литров. На семью из 2-3 человек хватает 100-150 литров. Для большего количества потребителей требуется минимум 200 литров. Бойлеры емкостью 400 литров и более предназначены для промышленного потребления.

Характеристики и виды

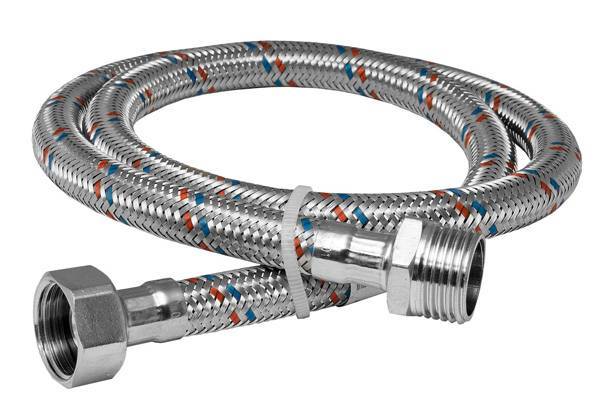

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

  • Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
  • Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
  • Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Порядок установки и подключения бойлера

Порядок установки и подключения бойлераРекомендации по установке

Приступаем к установке бойлера. Приставьте водонагреватель к месту его будущего размещения на стене. Расстояние между баком и потолком должно составлять не менее 100 мм, в противном случае вы не сможете навесить агрегат на крепежи.

Требования к крепежуКрепление производится на анкерные распорные болты, диаметр и длина которых выбирается в зависимости от стенового материала и объема бака

Емкость водонагревателя, лПримерная нагрузка на вырывание, кгМатериал стеныРекомендуемый диаметр болта, ммРекомендуемая длина болта, см
30-50 л15-25Бетон6-86-8
30-50 л15-25Кирпич/шлакоблок8-108-10
80-100 л25-35Бетон8-108-10
80-100 л25-35Кирпич/шлакоблок10-1210-12
150-200 л45-60Бетон10-128-12
150-200 л45-60Кирпич/шлакоблок12-1412-15

Наметьте с помощью маркера или карандаша точки крепления. Делайте это аккуратно. Если бак большой и тяжелый, пригласите помощника.

Разметка

Просверлите отверстия и вкрутите крепежи. Обычно они идут в комплекте с баком. Если же крепежи отсутствуют, купите их отдельно. Подойдут стальные крюки.

Отверстия, просверленные по разметкеЗакручиваем крюки на необходимую глубинуКрюк вкрученКрепление вертикального бойлераНавешиваем бойлер

Установите на бойлер 2 отдельных перекрывающих крана. Изучите внешний вид выходных резьб: к синей нужно подключать холодную воду, через красную будет выходить нагретая жидкость. Намотайте уплотняющую ленту, накрутите сбросной клапан на вход холодной воды и выполните подключение к системе водоснабжения удобным способом (с помощью трубок либо шлангов). Специалисты настоятельно не рекомендуют использовать гибкие шланги, в особенности в квартирах.

В стене замурованы заглушенные МРВ (Муфта с Резьбой Внутренней)Выкручиваем заглушкиПодготавливаем фитинги для установки. 1.Переходы с резьбы ¾ на резьбу ½.2.Удлинители резьбы. 3.Краны.Сначала вкручиваем переходы и удлинителиИспользуем декоративные накладкиВкручиваем фитинги и удлинитель резьбыНаматываем лён на резьбы выходов водонагревателя, обмазываем пастойНакручиваем тройникиВ тройники вкручиваем краны для слива воды с водонагревателяПравый кран используется для слива. Левый – для подачи воздуха в бакУстанавливаем предохранительный клапанПредохранительный клапан. A – Направление потока воды.B – Подсоединение к системе слива.C – Ручка для слива водыШланг гайка-штуцерПодключение шланга холодной водыПодключаем второй шланг

Подайте холодную воду на бойлер. Одновременно с этим откройте кран на горячую воду – так вы стравите воздух из системы.

В завершение останется лишь подключить бойлер к электричеству.

Расчетное сечение провода, необходимое для подключения водонагревателя

Настоятельно не рекомендуется просто подключать нагреватель в ближайшую розетку через дешевый удлинитель. Хотя на практике чаще всего делают именно так, подобный вариант подключения не является безопасным и правильным. Выбрав его, вся ответственность за возможные неприятности будет лежать на вас.

Обрезаем кабель до нужной длины. Продеваем его через отверстие в крышке бойлераСнимаем изоляцию с концовПодключаем провода к бойлеру. Жёлто-зелёный провод на корпус бойлера. Синий и коричневый к клеммам терморегулятора. Клеммы на терморегуляторе помечены: слева ноль, справа линия или фазаСтавим теплоизоляцию и закрываем крышку

Бак рекомендуется подключать отдельной веткой от электрического щитка. Ветку нужно оснастить устройством автоматического выключения. Рекомендованная мощность автомата – 16А. Для подключения к электросети нужно снять с нагревателя заводской провод и провести вместо него новый кабель от щитка. Для проводки используйте трехжильный медный кабель сечением 2,5 мм2.

Водонагреватель обязательно нужно заземлить. Отсутствие защитного заземления грозит множеством неприятностей. Если легкие «пощипывания» током во время приема душа еще можно пережить, то полный выход проводки из строя и пожар – ситуации куда более трагические.

Схема подключения бойлера к щитку

Заземление бака выполните прямиком в распределительном электрощитке. Если вы не владеете нужными для этого навыками, пригласите квалифицированного электрика. Для заземления также рекомендуется использовать медный провод.

Особенности разводки коттеджа

Чем, собственно, система водоснабжения в частном доме проще, нежели в многоквартирном строении (разумеется, помимо общего количества сантехнических приборов)?

Принципиальных отличия два:

На горячей воде, как правило, нет необходимости обеспечивать постоянную циркуляцию через стояки и полотенцесушители.

При наличии циркуляционных врезок расчет водопроводной сети горячей воды заметно усложняется: трубам нужно пропустить через себя не только разбираемую жильцами воду, но и непрерывно оборачивающиеся массы воды.

В нашем же случае расстояние от сантехприборов до бойлера, колонки или врезки в трассу достаточно мало, чтобы не уделять внимания скорости подачи ГВС к крану.

Полотенцесушитель нагревается за счет непрерывной циркуляции через стояки ГВС.

Водопровод в частном доме разводится по тупиковой схеме, что подразумевает постоянную нагрузку на отдельные участки разводки. Для сравнения – расчет водопроводной кольцевой сети (позволяющей запитать каждый участок водопровода из двух и более источников) должен выполняться отдельно для каждой из возможных схем подключения.

Правильный подбор водонагревателя с косвенным нагревом

Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.

Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.

Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.

Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.

Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.

Основные параметры выбора схемы подключения бойлер косвенного нагрева:

  1. Рабочий объем в литрах. При этом термины “общий объем ” и “рабочий объем” различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
  2. Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
  3. Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
  4. Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
  5. Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
  6. Система защиты и регулирования.

Важные особенности

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

  1. Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
  2. Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
  3. Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
  4. Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
  5. Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
  6. Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
  7. Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Выбор объема бака

В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.

Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.

Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.

На практике часто пользуются следующими данными:

  • 2 пользователя – 80 л;
  • 3 пользователя – 100 л;
  • 4 пользователя – 120 л;
  • 5 пользователя – 150 л.

Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением

Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Арматура для обвязки БКН

  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
  • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Материал труб для обвязки БКН

  • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Варианты обвязки бойлера косвенного нагрева

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.

Обвязка в самотёчной системе

Монтаж рециркуляции ГВС с БКН

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.

Обвязка БКН с двухконтурным котлом

  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.
