Обслуживание и ремонт газовых котлов «Buderus»: методы борьбы с типичными поломками

Почему не включается котел

После правильной установки при отсутствии нарушений котел настенного типа обычно не доставляет проблем своим владельцам. Средний срок службы агрегата составляет от 4 до 9 лет, но поломки могут случаться на любом этапе эксплуатации. Когда настенный котел не включается, на его дисплее появляется информация об ошибке с указанием персонального кода либо номера в зависимости от конкретной модели устройства.

Его нужно записать и посмотреть точное значение в инструкции, где представлены описания наиболее часто встречающихся неисправностей. Самая распространенная проблема – отсутствие розжига газо-воздушной смеси. Пламя может загораться и гаснуть спустя некоторое время или отсутствовать полностью, если котел закрывает клапан для подачи газа. Это происходит по ряду причин:

  • проблемы с полярностью подключения или ошибка фазировки;
  • окисление либо загрязнение электрода розжига, присутствие зазора в горелке;
  • трещины или пробои в изоляционной части высоковольтных проводов;
  • сложности с подсоединением электричества;
  • отсутствие подачи газа из-за неисправного счетчика или загрязненных фильтров;
  • сломанная плата управления.

Еще одной популярной проблемой является недостаточность тяги. В такой ситуации продукты сгорания ликвидируются не полностью, котел для отопления не включается и не проводит розжиг. Помимо этого нередко возникают сложности с давлением воды, которое в норме должно находиться на минимальной отметке и контролироваться персональным датчиком. Пользователи могут контролировать уровень давления при помощи встроенного манометра механического или электронного типа.

Все газовые котлы работают в закрытой системе отопления, давление в которой периодически падает. Если оно снижается до критического уровня в 0,5-0,7 бар, прибор не будет запускаться, поскольку датчик фиксирует проблему как поломку и приостанавливает всю работу прибора.

Котел может не работать только в одном режиме, например, ГВС либо отопления. В подобной ситуации агрегату требуется полноценная диагностика у специалиста, который сумеет точно определить причину поломки.

Снятие датчика

Датчик воды фиксирует небольшая скоба, для ее снятия необходимо ее приподнять и снять сам датчик с гидравлической группы. После замены датчика, манипуляции по его установке необходимо повторить в обратном порядке, не забывая закрепить его скобой и подключить разъемы питания.

После замены необходимо проверить работоспособность датчика, и будет ли высвечиваться снова ошибка 2e на информационной панели. Для сборки необходимо установить в обратном порядке лицевую панель, прикрепить ее на два самореза и установить информационную панель.

Для включения котла, необходимо открыть кран подвода воды на систему отопления, затем открыть кран подпитки системы и поднять давление воды в котле до 1,5 бар. После чего можно подключить котел к системе электропитания и включить его.

Когда необходим капитальный ремонт

Капитальный ремонт котла — это комплекс восстановительных работ по замене не менее 30 % его рабочих узлов, который выполняется для увеличения сроков нормативной эксплуатации.

Срок капитального ремонта устанавливается производителем оборудования и обычно он должен проводиться по истечению срока эксплуатации, обозначенного в техпаспорте агрегата.

Поэтому после завершения нормативного срока эксплуатации, котел обязательно подлежит технической диагностики. В результате которой определяется возможность последующего использования котельного оборудования.

Капитальный ремонт может выполняться досрочно, если базовые устройства вышли из строя аварийно. В процессе его исполнения заменяют изношенные узлы. Завершает капитальный ремонт газовых котлов промывка и прочистка внутренних поверхностей нагрева котла.

После завершения капитального ремонта сервисная организация устанавливает новый срок эксплуатации оборудования и периоды технических осмотров.

Как работает датчик тяги в газовом котле?

Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.

Функцией датчика тяги является выработка сигнала при ухудшении показателей тяги в котле

На данный момент есть два типа газовых котлов. Первый – котел с естественный тягой, второй – с принудительной.

Типы датчиков в котлах разного вида:

Если у вас котел с естественной тягой, то вы могли обратить внимание, что камера сгорания там открытая. Тяга в таких устройствах обустраивается с помощью правильных размеров дымохода. Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента

Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение.
Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение.
Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги обеспечивают нормальную работу котла. В котлах естественного сгорания, при недостаточной тяге, могут наблюдаться симптомы обратной тяги. При такой проблеме продукты сгорания не выходят на улицу через дымоход, а возвращаются обратно в квартиру.

Существует ряд причин, по которым может сработать датчик тяги. Устранив их, вы обеспечите котлу нормальную работу.

Из-за чего может сработать датчик тяги:

  • Из-за засорения дымохода;
  • При неправильном расчете размеров дымохода или некорректной его установки.
  • Если сам газовый котел был установлен неправильно;
  • Когда в котле с принудительной тягой был установлен вентилятор.

При срабатывании датчика, нужно в срочном порядке найти и устранить причину поломки. Однако не вздумайте принудительно замыкать контакты, это не только может привести к выходу из строя устройства, но и опасно для вашей жизни.

Газовый датчик защищает котел от поломки. Для лучшего анализа вы можете приобрести газоанализатор воздуха, он сразу сообщит о проблеме, что позволит быстро ее устранить.

Перегрев котла грозит поступлением в помещение продуктов горения. Что может оказать негативное влияние на здоровье вас и ваших близких.

Котлы напольного типа

Газовые котлы Будерус, этого вида, предоставлены на российском рынке моделью «Логано». Такой тип оборудования обладает целым рядом достоинств:

  • оснащаются теплообменником из чугуна;
  • возможна установка атмосферной горелки;
  • данное оборудование отличается возможностью работы на сжиженном топливе при перебоях с поставкой природного газа;
  • гарантированно долгий срок службы оборудования, производитель гарантирует безаварийную работу техники до 20 лет, но полный срок службы теплообменника из чугуна равен более 30 лет;
  • обладают пониженным уровнем шума при работе. Это обусловлено отсутствием дополнительного шума при оснащении атмосферной горелкой, корпус агрегата способствует дополнительному шумоподавлению;
  • такое оборудование наиболее мощное и может применяться для обогрева больших площадей. Мощность его, выпускается в пределах от 20 кВт до 270 кВт. Поэтому они могут устанавливаться для отопления зданий не более 2700 м2.

Стоимость котлов

Ниже приедем примерную расценку твердотопливных котлов Будерус в зависимости от моделей и мощности:

Logano G211 – чугунный котел из серии Будерус с КПД до 80%. Мощность разновидностей колеблется от 15 до 45 кВт и формирует цену соответственно от 50000 до 75000 рублей. Расход топлива в зависимости от мощности 2,2 – 7,8 кг в час, при этом вес установки находится в пределах 210 – 350 кг.

Logano S111-2 – напольный твердотопливный котел со стальным баком с объемом топки до 54 л. При мощности от 12 до 45 кВт, выдает КПД до 84% и потребляет 3,2-14 кг топлива в час. Габаритные размеры: 920-1060х600-770х730-980. Вес установки может быть в пределах 150-180 кг, а стоимость варьироваться от 32000 до 65000 рублей.

Logano S121-2 – твердотопливный котел со стальным баком пиролизного типа представленный на рынке в нескольких мощностях от 18 до 38кВт. При потреблении топлива в 5,8 – 10 кг, весит независимо от модели в пределах 150 кг. В зависимости от размеров (1250-1315 х 626-686 х 935-1085) может стоить от 90000 до 110000 тысяч рублей.

Таким образом твердотопливные установки марки Будерус представлены в широком ценовом ассортименте, который ориентируется на потребителя и его требования. В зависимости от финансовых возможностей и технических характеристик помещения, которое необходимо отопить, любой покупатель может приобрести подходящую для себя модель.

Как настроить газовый котел Buderus

Основная настройка котлов Buderus производится на предприятии-изготовителе. После приобретения необходимо лишь внести некоторые коррективы, необходимые для наиболее эффективной работы агрегата в заданных условиях.

Как правило, требуется установка рабочих пределов давления газа и температуры ОВ (отопительной воды).

Параметры подачи газа настраиваются с помощью регулировочных винтов газовой арматуры, с одновременным контролем результата действий на панели управления. К измерительному штуцеру подключается U-образный манометр, с помощью которого определяются пределы давления газа.

На это время надо запустить сервисный режим 1.2.F (максимальная производительность).

Настройка температуры выполняется с панели управления. Нажатием кнопки «-» вызывается зимний режим (включен отопительный контур).

Затем нажимают кнопку «ОК», на дисплее после этого появится температура ОВ (прямой, или подающей линии).

С помощью кнопок «+» или «-» набирают необходимые значения и вновь нажимают кнопку «ОК».

Для установка летнего режима выполняются те же действия, только при настройке значения нажимают на кнопку «-», пока на дисплее не появятся точки. Затем нажимают «ОК», на дисплее постоянно будет гореть зачеркнутый значок радиатора, обозначающий отсутствие функционирования нагрева теплоносителя.

Это интересно: Как правильно пользоваться водонагревателем: инструкция по эксплуатации

Профилактика и рекомендации по эксплуатации

Соблюдение правил эксплуатации совместно с выполнением своевременных профилактических мероприятий продлевает период безаварийной работы агрегата. Предпочтительно выполнять профилактику во время наименьшей загруженности котла, в летний период.

Во время текущего отопительного сезона желательно обращать внимание на возникающие в процессе работы неполадки и отклонения. В теплое время года рекомендуется заменить все нестабильно работающие элементы, устранить неполадки

Затем произвести предварительный запуск и проверку работоспособности котельного оборудования и систем.

К профилактическим мерам относятся: косметический ремонт, очистка различного рода систем и элементов оборудования

Особое внимание необходимо обратить на крепежные и соединительные элементы, которые в значительной степени могут повлиять на функциональность оборудования

Своевременное, регулярное выполнение профилактических мероприятий наряду с качественным монтажом и правильной эксплуатацией позволит отопительному оборудованию безотказно работать на протяжении десятилетий.

Чтобы продлить срок службы отопительного агрегата, необходимо проводить очистку нагревательных элементов от накипи. Впрочем, можно предотвратить проблему, заливая в систему отопления дистиллированную либо мягкую воду. Если же до этого использовалась обычная вода, то очистка тэнов происходит при помощи специальных порошков, которые продаются в хозяйственных или автомагазинах.

Порошок разводится в воде, полученная смесь заливается в отопительную систему, которая включается на полную мощность. По прошествии 30-40 минут весь раствор (он будет ржавого цвета) сливается в канализационную систему. Теперь можно быть уверенным, что вся система снова получит свою штатную 100% мощность. Менее эффективным вариантом является установка приборов для фильтрации рабочей жидкости.

Особое значение имеет надежность электрики в доме. Наличие устаревшей проводки является одной из наиболее распространенных причин поломки электрооборудования. Желательно поменять алюминиевый провод на медный с запасом по сечению.

Настенные газовые котлы Buderus

Компания Будерус с 2003 года вошла в состав группы Bosch. Настенные котлы этого бренда представлены тремя модельными сериями Logamax U072, Logamax U052 и Logamax U044.

Компания предоставляет широкий модельный ряд котлов различного технического оснащения.

Серия и модель котла обычно указана на специальной табличке, которая располагается на котле.  Например, Logamax U072 – 24К обозначает:

U – газовый нагреватель с циркуляционным насосом

0 – газовая горелка с предварительным смешиванием

7 – серия котла

2 – тип камеры сгорания (2 – закрытая, 4 – открытая)

24 – номинальная мощность котла

К – двухконтурная модель

При возникновении проблем эти сведения будут полезны для диагностики характера возникшей неисправности.

Седьмая серия котлов Logamax U072 представлена наиболее широким модельным рядом в диапазоне мощности от 12 до 35 киловатт. Котлы этой серии широко используются для поквартирного отопления и отопления небольших частных домов.

Отличительные особенности:

  • низкий уровень шума – котлы действительно работают очень тихо
  • вентилятор с регулируемой частотой вращения
  • стильный дизайн и удобное управление

Котел с современным техническим оснащением, компактными размерами и доступной цене.

Все основные коды ошибок и их расшифровка

Рассмотрим основные коды ошибок котлов Buderus:

КодРасшифровкаПути устранения проблемы
H11Неполадки датчика температуры ГВСПроверить контактную группу, определить работоспособность датчика, при необходимости — заменить
2PПерегрев теплоносителяПроверить контакты, определить состояние циркуляционного насоса
Остановка вентилятораПроверить контакты, заменить вентилятор на новый
4CПерегрев теплообменникаОстановить котел, проверить работоспособность циркуляционного насоса и датчика температуры ОВ, вызвать мастера
4U, 4YКЗ или обрыв датчика температуры прямой линии (подачи)Проверить состояние датчика и контактов, зачистить и переподключить их, при необходимости — заменить датчик
Отсутствует пламяПроверить наличие газа в системе и в аппаратуре котла, вызвать специалистов
3C, 3L, 3P, 3YОтказ вентилятораПроверить подключение и работоспособность, заменить
Система видит пламя на неработающей горелкеПопадание влаги на контакты или плату управления, плохой контакт заземления

Коды ошибок газовых настенных котлов Buderus Logamax

Код ошибки 4C — Сработал ограничитель в подающей линии

Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель на печатной плате, удалить воздух из прибора.

Код ошибки 6A — Пламя не обнаружено

Газовый кран открыт? Проверить давление в газовой сети, сетевое подключение, пусковой электрод с кабелем и ионизирующий электрод с кабелем.

Код ошибки 8Y — На ST8 не обнаружена перемычка 161

При наличии перемычки правильно вставить штекер, проверить внешний ограничитель. В другом случае: имеется ли перемычка?

Код ошибки CL — Датчик температуры горячей воды неисправен

Logamax U054-24K

  • Проверить датчик температуры и соединительный кабель на отсутствие повреждений или короткого замыкания;
  • Датчик температуры горячей воды неправильно установлен.

Logamax U054-24K

Проверить зону монтажа, при необходимости демонтировать датчик и повторно установить его с использованием теплопроводящей пасты.

Код ошибки EC — Внутренняя неисправность

Проверить прочность подключения электрических штекерных контактов и пусковых линий, при необходимости заменить печатную плату.

Порядок диагностики для турбированного котла

В котле, который оснащен вентилятором для удаления продуктов сгорания обеспечение безопасности работы несколько сложнее. Проверку тяги осуществляет внешнее устройство – пневмореле. В вытяжной трубе также устанавливается устройство для измерения расхода воздуха (устройство Вентури или трубка Пито), которое соединяется с пневмореле через пластиковые трубочки. То есть в этом случае принцип контроля тяги такой: если расход воздуха, создаваемый вентилятором, в вытяжном трубопроводе больше минимального значения на которое настроено пневмореле, то контакты реле замыкаются и плата дает сигнал на розжиг, если расход воздуха меньше (тяга не достаточна) – контакты размыкаются и работа котла будет остановлена.

То есть в типичной схеме дымоудаления такого котла будет:

  • впускной трубопровод

  • вентилятор

  • устройства контроля

  • выпускной трубопровод

Впускной трубопровод – это труба, по которой воздух поступает в камеру сгорания (в турбированном котле она закрыта). Если например, оголовок трубы зимой покрылся инеем – притока не будет, вентилятор при этом характерно тише работает – котел не запустится. При условии, что с выпускной трубой все в порядке и других проблем нет – если открыть камеру сгорания – то котел запустится в штатном режиме.

Работу вентилятора можно оценить визуально (лопасти видны без демонтажа). Если при включении котла вентилятор не запускается, то в большинстве случаев либо с платы не поступает сигнал (неисправна плата), либо неисправен сам вентилятор. Повреждение проводки иногда встречается, но редко. Работники сервисных служб проверяют работоспособность вентилятора напрямую подавая на него напряжение. Если вентилятор срабатывает – вероятнее всего потребуется диагностика и ремонт платы управления.

Если вентилятор включается, и воздух нормально поступает в камеру сгорания, но котел не запускается из-за ошибки дымоудаления – нужно проверить срабатывает ли пневмореле. Проверить, что реле срабатывает можно визуально (реле издает характерный щелчок) а еще лучше тестером – проверить замыкание контактов в проводке, т.к. реле может срабатывать, но по каким-либо причинам сигнал не доходит до платы управления.

Если пневмореле не срабатывает – нужно убедиться, что в подводящих трубочках отсутствуют загрязнение или конденсат, они не повреждены. Как вариант – можно самостоятельно создать разрежение в подводящей трубке и убедится, что реле срабатывает. Если не срабатывает – вероятно, что оно неисправно и подлежит замене (в большинстве случаев они не разборные и не подлежат ремонту).

В том случае, если принудительно реле срабатывает, но штатно, при запуске котла – нет, то следует осмотреть устройство Вентури (или Пито) на предмет повреждений или загрязнений. Малейшие деформации или загрязнение могут приводить к неисправности.

Так как устройство Вентури располагается в выпускном трубопроводе – то могло быть деформировано высокой температурой выхлопных газов.

Проблемы с выпускным трубопроводом могут быть те же что и с впускным, но убедиться в отсутствии блокировки можно, пожалуй, только визуально или, замерив, фактическое разряжение прибором через специально предусмотренные контрольные отверстия.

Устройство контроля расхода воздуха устанавливается внутри выпускного трубопровода. Здесь есть вероятность повреждения высокой температурой (деформация трубки) или загрязнения.

В некоторых современных котлах могут быть установлены вентиляторы с регулируемой частотой вращения, которая задается в настройках в зависимости от типа применяемого дымохода и его длины (например, в некоторых моделях Buderus и Ariston). Поэтому не лишним будет изучить инструкцию по эксплуатации оборудования, так как на практике были случаи, когда неправильная настройка платы была источником проблемы.

Данная статья описывает наиболее частые и очевидные причины неисправностей газовых котлов, связанных с удалением продуктов сгорания. Разные котлы могут быть оборудованы разными схемами контроля – мы рассмотрели самые популярные.

Также обращаем внимание, что отключать устройства контроля недопустимо – все они предусмотрены для безопасной эксплуатации оборудования. Если есть проблема – ее нужно устранить!

Не запускается

Причин, по которым не зажигается котел, может быть несколько. Самая простая из них — неправильно присоединен кабель питания.

Котлы Protherm фазозависимы, т. е. фаза обязательно должна быть подключена к определенному электроду.

Те же требования к электродам «ноль» и «земля». Проблема решается просто — надо перевернуть вилку в розетке, или поменять местами электроды, если конструкция вилки не позволяет менять ее положение.

Другими причинами невозможности запуска котла могут быть:

  • Отсутствие напряжения в сети.
  • Отсутствие или крайне низкое давление газа.
  • Отказ или поломка автоматики (платы управления),
  • Короткое замыкание одного из датчиков, способных блокировать аппарат.

Все эти причины способны блокировать запуск и удерживать проблему, пока она не будет устранена. Поиск надо производить поэтапно, от наиболее простых причин к более сложным.

ОБРАТИТЕ ВНИМАНИЕ!

Не рекомендуется самостоятельно вмешиваться в состояние электроники или автоматики котла, особенно, если он под гарантией. Все вопросы решать только при участии техников из сервисного центра.

Рекомендации по обслуживанию котлов

Кроме правильной эксплуатации необходимо регулярно проводить обслуживание газового оборудования. По действующим у нас правилам права и обязанности на проведение техосмотров и ремонтов передаются организации, с которой заключен договор на поставку голубого полезного ископаемого, монтаж и подключение котла.


Производитель оборудования Будерус настаивает на передаче прав на обслуживание сервисной организации, среди сотрудников которой есть аккредитованные компанией мастера. Это диктуется требованиями эксплуатационной безопасности и надлежащего обслуживания техники

При самостоятельном обслуживании необходимо выполнять рекомендации производителя.

Что же можно сделать своими руками, без привлечения газовщиков?

  • Производить термическую дезинфекцию – промывку системы ГВС при максимальной температуре.
  • Регулярно чистить облицовку – протирать влажной тряпкой, без применения абразивных моющих средств.
  • Проверять рабочее давление в сети с помощью манометра (норма – от 1 до 2 бар).
  • При необходимости добавлять воду в отопительный контур.
  • Удалять воздух из агрегата, если нагрев воды происходит неравномерно.
  • Проверять систему отвода продуктов горения, а при обнаружении деталей с коррозией – заменять их.

Чистку внутренних узлов также можно производить своими силами. Но перед разборкой котла убедитесь, что перекрыт газовый вентиль и отключено напряжение.

Обычно с такими неисправностями газовых котлов Buderus, как «прикипание» датчика или засор дымоотвода, справляются самостоятельно.

Диагностика

Грамотное осуществление ремонта предполагает соблюдение определённой последовательности действий:

  1. Выявление неисправности . Есть явные и неявные поломки. С переставшим функционировать котлом всё ясно, но могут быть дефекты, которые трудно заметить сразу или не сильно влияющие на работу котельной.
  2. Диагностика : поиск причин, которые привели к поломке. Это может быть засор фильтров, нарушение целостности проводов, отказ отдельных узлов.
  3. Устранение причин. Для начала следует определить, получится ли отремонтировать котёл самостоятельно, в ряде случаев можно значительно сэкономить, выполнив простые манипуляции, а иногда есть риск усугубить ситуацию при осуществлении неправильных действий.

Справка!

Не следует разбирать и ремонтировать котёл, когдагарантийный срок его работы ещё не истёк. Если починить оборудование не удастся своими силами, ремонтники откажут в бесплатном исправлении дефектов.

Нестабильная работа горелки, которая часто затухает. Для поддержания процесса горения необходимо присутствие кислорода, его недостаток (при работе котла) легко обнаружить, если, например, открыть окна в котельной. Стабилизация горения свидетельствует о необходимости улучшить вентиляцию

в рабочем помещении.

Возможно, придётся поставить приточные клапаны или дверь с вентиляционным отверстием.

Недостаточный поток газа в магистрали, определяется при отсоединении шланга от котла. При открытом вентиле должно быть слышно шипение

и чувствоватьсязапах добавок газовой смеси.

Давление может падать в результате засорения фильтра, для его очистки следует извлечь находящуюся внутри сетку

, и промыть. Если засор произошёл в газовом счётчике, придётся вызывать работников газовой службы.

Перегрев теплоносителя может вызвать аварийное отключение оборудования

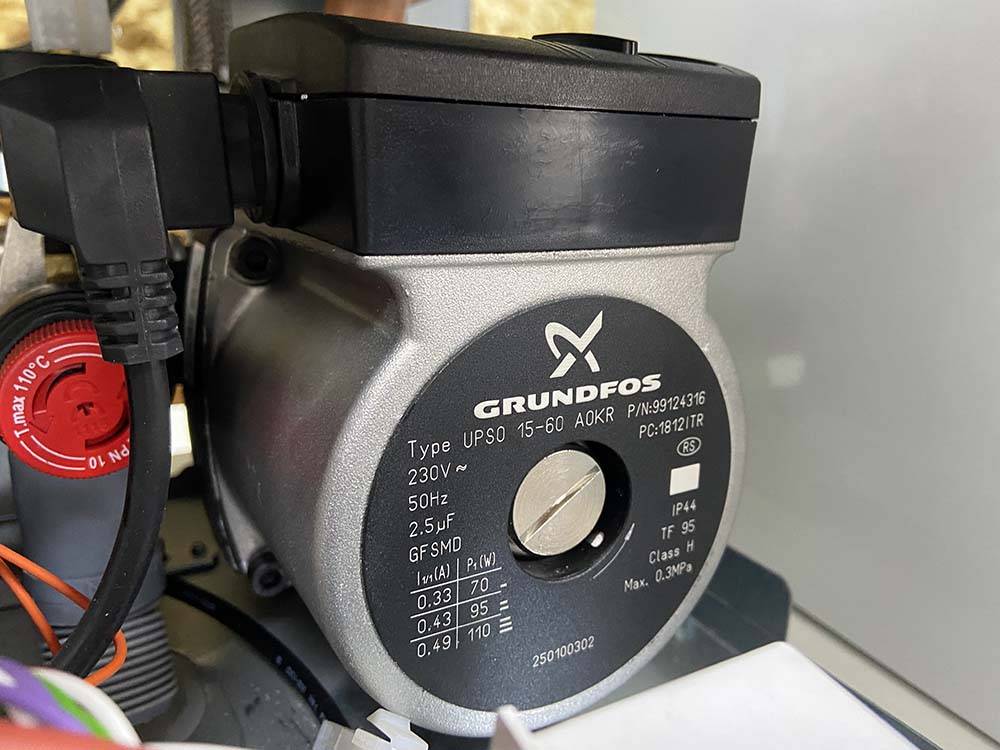

. Это часто случается из-за неисправности насоса, разгоняющего рабочую жидкость по дому.

Если воздух попал в рабочую камеру насоса, то для его удаления нужно долить туда теплоноситель

Иногда ротор

— элемент насоса, — залипает и перестаёт вращаться, устранить неисправность можно при помощи разборки корпуса, ротор прокручивают вручную, по возможности удалив частицы мусора в камере.

А также следует проверить расширительный бачок

, который у современных моделей котлов встраивается в сам агрегат. Давление в нём проверяется стандартным автомобильным манометром, его значение должно бытьна 0,2 атм меньше , чем рабочее давление в трубопроводе.

При необходимости, воздух накачивается ручным или электрическим насосом.

Положительные качества устройства

Продукцию данного типа выпускает одноименная немецкая компания, которая начала свою деятельность еще в 1731 году с изготовления чугуна для последующей его переработки. В конце XIX века предприятие стало выпускать секционные котлы для систем отопления. Такой продолжительный период существования говорит о серьезности намерений в области тепловой техники.

Если говорить о достоинствах приборов для нагрева теплоносителя, то в первую очередь следует выделить самые основные из них.

  • Длительный период эксплуатации обеспечивается самой конструкцией, которая предполагает небольшую напряженность базового блока.
  • Высокий КПД агрегатов позволяет организовывать максимально эффективные системы обогрева жилищ и технических помещений.
  • Высокое качество оборудования объясняется накопленным опытом в области отопительных приборов.
  • В связи с широким ассортиментом подобрать нужную продукцию для конкретной ситуации можно без особых сложностей.
  • Цена продукции варьируется в довольно приличном диапазоне, благодаря чему количество потребителей велико.
  • Высокий уровень безопасности предоставляет возможность избежать ситуаций, способных привести к пожару.
  • Благодаря простоте установки все работы можно осуществить своими руками, сэкономив тем самым финансовые ресурсы.
  • Продолжительное горение достигается за счет конструкционных особенностей устройств.

Так смотрится котел в современном интерьере.

Работа циркуляционного насоса

Теперь пришло время проверить работу этого элемента. Предварительно под него нужно положить салфетки или ткань, затем с использованием плоской отвертки, открутить гайку-заглушку. Проверить ротор и убедиться в том, что он не заблокирован. Для этого нужно отверткой провернуть его. Вернуть гайку-заглушку на место.

Для проверки необходимо подключить агрегат к электричеству, включить котел и нажать на кнопку «reset» для его разблокировки. Котел должен заработать, запустится вентилятор и в этот момент проверить направление вращения с использованием индикатора. Если индикатор не показывает направление вращения, значит проблема в насосе.

Циркуляционный насос котла. У вас может оказаться другой бренд. Для доступа к ротору достаточно открутить винт плоской отверткой посередине

Дополнительно проверить свои догадки можно визуально. Нужно выкрутить гайку-заглушку и внимательно посмотреть на работу ротора.

Особенности эксплуатации

Фирма Buderus славится производством котлов, работающих почти на любом виде топлива. Вы найдете твердотопливные модели, которые не зависят от наличия электроэнергии. Для работы используют дрова, уголь, брикеты. Отличаются длительным периодом горения, высоким КПД.

Жидкотопливные функционируют на дизеле, газе. Твердотопливные могут работать в паре с дизельной техникой. Электрические зависимы от наличия электроэнергии. На производстве или в квартире могут устанавливаться различные по размеру и объему баки, бывают навесными (настенными), напольными. Котлы могут быть одноконтурными (только для отопления) и двухконтурными (для отопления и горячего водоснабжения).

Схемы подключения котлов Будерус

Существуют стандартные классические схемы, проиллюстрированные в инструкциях по монтажу котлов Buderus той или иной серии. Однако, на практике почти всегда схемы претерпевают изменения для оптимизации разводки, подгонки под геометрию помещения топочной и взаимное расположение отдельных узлов отопительной системы.

Отопительные системы загородных домов хотя и схожи друг с другом, но лишь в общих чертах. Реально же сколь разнообразны площади и планировки строений, столь же различны и их отопительные системы. Отход от стандартных схем могут быть вызваны также:

  • подключением теплообменника нагрева бассейна,
  • размещением объемной буферной емкости, к которой Вы планируете подключать альтернативные источники тепла: гелиоколлекторы, твердотопливный котел или каминную топку с водяным контуром.

Усложнений схемы не избежать также при реализации схемы подключения каскадных котлов Будерус, когда система проектируется на использование нескольких газовых котлов, работающих совместно или попеременно. Современным подходом к построению таких систем является использование специальных узлов — гидравлических стрелок, обеспечивающих выравнивание температур и давления теплоносителя в нескольких подключенных к ней контуров.

Котёл будерус ошибка 6а

Ошибка buderus 6a (мигает второй индикатор) возникает, когда котел не обнаруживает пламя на горелке. Контроль пламени – это одна из важнейших функций системы безопасности.  Для контроля пламени на горелке присутствует специальный электрод, через который во время горения протекает небольшой ток. Плата управления постоянно фиксирует этот ток. Если по каким-либо причинам ток на электроде ионизации пропадает – возникает ошибка ошибка 6а. Тоже самое произойдет, например, и после нескольких неудачных попыток розжига котла – это наиболее распространенная ситуация.

Причины стандартны для всех котлов:

  • неправильная регулировка газового клапана (недостаточное давление сетевого газа)

  • плохой контакт или отсутствие сигнала с датчика ионизации пламени

  • неисправность датчика контроля пламени (загрязнение, поломка)

  • выход из строя платы управления (требуется ремонт платы управления котла)

  • неправильное электроподключение котла (отсутствие заземления)

  • недостаток воздуха для правильного горения (отсутствие тяги, засорение впускного трубопровода)

Ошибка buderus 6a относится к категории критических, это значит, что после возникновения такой неисправности котел самостоятельно запускаться не будет – ошибку необходимо сбросить!

Для сброса ошибки есть два варианта:

  • держать нажатой кнопку OK пока не исчезнут знаки неисправности,  котел снова начнет работать, и дисплей покажет температуру подающей линии.

  • Осуществить включение и выключение питания котла

Заключение

Ошибка “3С” котла Buderus Logamax U072 не является катастрофой, требующей обязательного вмешательства специализированного мастера. Ее устранение под силу любому человеку — ведь все необходимые инструменты найдутся практически в каждом хозяйстве. Поскольку ошибка “3С” заключается в неисправности прессостата, вся ремонтная процедура производится достаточно быстро. Кроме того, эта работа не потребует больших экономических затрат, поскольку новый прессостат не является слишком дорогой деталью. Надеемся, что наша статья оказалась полезной и в случае необходимости поможет устранить ошибку “3С” котла Buderus Logamax U072.

Читайте так же:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
