Опрессовка газопровода — контрольные работы по испытанию герметичности

Подготовительные работы и мероприятия

Опрессовка участка газовой сети считается наиболее технологичным методом выявления недостатков конструкции. Перед началом этой процедуры необходимо выполнить подготовительные мероприятия. Это требуется в соответствии с требованиями техники безопасности.

Перед тем, как приступить к опрессовке газовой системы, ответственный за выполнение работ должен изучить техническую документацию и сверить ее с фактическим расположением газопровода (+)

Сначала следует подробно изучить техническую документацию, относящуюся к обследуемому объекту.

На основании этой информации определяется место расположения таких элементов, как:

• заглушка;
• набор контрольно-измерительных приборов;
• набор специальных датчиков;
• компрессор.

С сотрудниками, выполняющими работы по опрессовке, проводится обсуждение регламента предстоящих процедур, а также инструктаж по соблюдению необходимых правил безопасности. Проведение всех контрольных мероприятий перед пуском новой газопроводной системы в эксплуатацию осуществляется сотрудниками местного газового хозяйства.

Основанием для выполнения опрессовки перед пуском нового газопровода является соответствующее заявление владельца частного дома или иного газифицируемого объекта. Все остальные работы по подключению к газовой магистрали также выполняются работниками газовой службы.

Перед началом опрессовочных работ газовую систему сначала продувают струей воздуха под давлением, чтобы удалить из труб скопившиеся загрязнения

Опрессовочные работы следует проводить в присутствии сотрудников газового хозяйства, а также представителей предприятий, выполнявших монтажные работы по обустройству наружной и внутренней газовой сети.

У специалистов при этом должен быть исполнительный чертеж конструкции. Все мероприятия выполняются в соответствии с инструкцией по эксплуатации газопровода. Перед опрессовкой необходимо продуть газопровод воздухом, чтобы очистить его от возможных загрязнений.

Разрешение на пуск новой газовой сети может быть получено только после успешной опрессовки. Всей процедурой должен руководить только один человек, на которого возлагается ответственность за безопасное проведение работ. Этот специалист должен обладать соответствующей квалификацией.

За установку и снятие газовых заглушек ответственность обычно несёт мастер газового участка, а выполняют эти операции сотрудники с соответствующим допуском и квалификацией не ниже четвёртого разряда.

Ответственный за проведение опрессовочных работ специалист сначала выполняет сверку предоставленных исполнительных чертежей и фактическое расположение элементов сети, всех устройств и газовых труб. Данные должны совпадать.

Затем выполняется контрольный осмотр газового оборудования, проверяется, насколько корректно работают измерительные устройства.

После этого следует убедиться в том, что защитные устройства работают нормально, сигнализация правильно подключена, блокировка системы выполняется в соответствии с настройками. Также проверяется состояние и функционирование ПЗК котла, горелок и т.п.

Все операции по контрольной опрессовке газопровода должны быть оформлены путем выдачи допуска-наряда, который оформляется дополнительно. Такой документ может быть выдан только квалифицированным специалистам.

Таблица. Испытание газопроводов на прочность и герметичность. Полиэтиленовые и стальные газопроводы. Надземные газопроводы.

Рабочее давление газа, МПа	Испытательное давление, МПа	Продолжительность испытаний, ч
Полиэтиленовые газопроводы
До 0,005 включ.	0,3	24
Св. 0,005 до 0,3 «	0,6
» 0,3 » 0,6 «	0,75
» 0,6 » 1,2 «	1,5
Надземные газопроводы
До 0,005 включ.	0,3	1
Св. 0,005 до 0,3 «	0,45
» 0,3 » 0,6 «	0,75
» 0,6 » 1,2 «	1,5
» 1,2 » 1,6 » (для СУГ)	2,0
Газопроводы и технические устройства ГРП
До 0,005 включ.	0,3	12
Св. 0,005 до 0,3 «	0,45
» 0,3 » 0,6 «	0,75
» 0,6 » 1,2 «	1,5
Газопроводы внутри зданий, газопроводы и технические устройства ГРУ
Газопроводы жилых зданий давлением до 0,003 включ.	0,01	5 мин
Газопроводы котельных, общественных, административных, бытовых и производственных зданий давлением:
до 0,005 включ.	0,01
св. 0,005 до 0,1 «	0,1
» 0,1 » 0,3 «	1,25 рабочего, но не более 0,3
» 0,3 » 0,6 «	1,25 рабочего, но не более 0,6
» 0,6 » 1,2 «	1,25 рабочего, но не более 1,2
» 1,2 » 1,6 » (для СУГ)	1,25 рабочего, но не более 1,6	1

Испытания подземных газопроводов, прокладываемых в футлярах на участках переходов через искусственные и естественные преграды, проводят в три стадии:

1. после сварки перехода до укладки на место;
2. после укладки и полной засыпки перехода;
3. вместе с основным газопроводом.

Испытания после полного монтажа и засыпки перехода по согласованию с эксплуатационной организацией допускается не проводить.Испытания внутренних газопроводов из многослойных труб проводят в два этапа:

1. испытание на прочность давлением 0,1 МПа в течение 10 мин;
2. испытание на герметичность давлением 0,015 МПа в течение 10 мин.

Испытания участков переходов допускается проводить в одну стадию вместе с основным газопроводом в случаях:

• отсутствия сварных соединений в пределах перехода;
• использования метода наклонно-направленного бурения;

Осуществление контроля герметичности

Как только будет получен удовлетворительный результат по процедурам, которые были описаны выше, можно начинать опрессовочные работы. Для этого вся система должна подключаться к компрессору. Все трубы заполняются воздухом под определенным давлением. После этого конструкция должна быть обследована на наличие недостатков. Если таковые выявлены, то их необходимо устранить сразу же. В том же случае, если система герметична, ее можно подключить к газовой магистрали. При подготовке необходимо снимать и устанавливать заглушки. Все поворотные элементы можно заменить резьбовыми соединениями.

Несколько значимых моментов

Давление воздуха в газовой системе должно сохраняться постоянным до момента подключения системы к магистральном газопроводу. Для опрессовки обычно используется воздух, но провести процедуру можно также с помощью инертного газа.

Если выполняется подключение газопровода на предприятии, процедура должна быть оформлена соответствующими документами, такими как акт приемки, приказ о назначении ответственного за процедуру лица, инструкция по эксплуатации сети и оборудования, инструкция по технике безопасности и т.п.

Газопровод, который подвергается опрессовке, в отдельных случаях считается целесообразным разбить на несколько участков, которые проверяют по отдельности. Для этого устанавливают специальные заглушки. Можно для этих же целей использовать линейную арматуру в сочетании с запорными устройствами.

Хотя порядок выполнения работ при опрессовке выглядит не слишком сложным, для выполнения всех необходимых процедур может понадобиться несколько дней

При этом необходимо соотнести тип выбранной арматуры и перепад давления, который для нее допустим. Если этот показатель оказался ниже, чем необходимо для испытаний, следует использовать заглушки.

Сеть в зданиях жилого фонда, а также в административных помещениях, котельных, бытовках и на других подобных объектах проверяется по всей протяженности: от запорного устройства на входе сети здание до места подключения к оборудованию, для работы которого используется газ.

Для выполнения работ по испытанию на герметичность газопроводов оптимальной считается точность манометров 0,15, хотя допускается использование устройств с точностью 0,4-0,6. Если испытание нужно проводить при давлении менее 0,01 МПа, рекомендуется использовать жидкостные устройства V-образного типа.

Часть газопровода, расположенную под землей, следует опрессовывать после того, как конструкции уложены в траншею и заспаны. Если полная засыпка считается по каким-то причинам нецелесообразной, то следует укрыть трубы слоем грунта не менее 20 см. Сварные соединения стальных коммуникаций следует тщательно заизолировать.

Опрессовку газовых труб, расположенных под землей, выполняют только после того, как траншея будет полностью засыпана, или если слой грунта составляет хотя бы 20 см

Перед началом опрессовки нужно подождать, пока воздух, находящийся внутри конструкции под испытательным давлением, приобретет такую же температуру, что и окружающий грунт.

Если необходимо проверить герметичность сети, проложенной в футлярах через преграды различного происхождения, то это нужно сделать трижды: непосредственно после сварки коммуникаций, после его укладки в футляр и полной засыпки грунтом, а также после того, как этот отрезок будет подключен к общей газопроводной системе.

Если после неудачной опрессовки газопровода выполнялась сварка металлических труб, то все места таких соединений следует проверить на герметичность с помощью мыльной эмульсии

Иногда от последнего этапа можно отказаться, если нет возражений со стороны эксплуатационного предприятия. Если же переход был выполнен с помощью наклонно-направленного бурения, или если сварные швы под переходом отсутствуют, можно проводить опрессовку этого участка уже после подключения к основному газопроводу.

Таким же образом выполняют опрессовку, если для сварки полиэтиленовых труб на участке перехода использовалось высокоточное автоматическое оборудование или система закладных нагревателей.

Дополнительные требования, особенности, способы и порядок врезки в газопровод описаны в статьях:

1. Как врезаться в газопровод: технические требования и особенности выполнения работ
2. Газификация загородного дома: этапы подключения коттеджа к магистральному газопроводу

Особенности газификации жилых строений

С помощью газа в доме можно успешно организовать и отопление, и подогрев горячей воды, и приготовление пищи. Газовое оборудование надежно и разнообразно, а стоимость голубого топлива обычно ниже, чем использование для этих же целей электричества, твердого или жидкого топлива.

Кроме того, газовые магистрали выходят из строя крайне редко, а вот отключения электроэнергии – распространенное явление. Запасы же дров, угля, дизтоплива и других подобных энергоносителей приходится постоянно пополнять.

Главная проблема с природным газом – его опасность для здоровья людей и способность взрываться. Даже небольшая утечка может привести к отравлению или к взрыву. Именно поэтому требования к монтажу газовых коммуникаций очень высоки, не стоит и думать о том, чтобы провести все работы своими руками.

Чтобы правильно ввести газ в частный дом используют специальный узел, который называется редуктор для понижения давления газа

Для начала специалисты не рекомендуют экономить на материалах или элементах системы. Прокладка труб сомнительного качества и непрофессиональный монтаж неприемлемы.

Газовые трубы практически всегда нужно прокладывать открытым способом (кроме подземных участков магистрали). Их нельзя скрывать под какими-либо декоративными элементами, чтобы улучшить интерьер.

Газовую трубу не рекомендуется вводить в дом через толщу фундамента, для этих целей делают отверстие в наружной стене и вставляют в него гильзу для защиты

Рекомендуется по возможности избегать установки разъемных соединений. Все места, в которых трубы соединены, должны быть расположены таким образом, чтобы в любой момент место контакта можно было обследовать и починить при необходимости.

Нельзя прокладывать газовые трубы внутри стен или в толще фундамента. Это правило относится и к другим элементам, таким как наличники, дверные короба, оконные рамы, перегородки и т.п.

В отдельных случаях допускается прокладка газовой трубы в стенной нише, но этот момент должен быть четко отражен и обоснован в проекте. Особые требования предъявляются и к уклону труб. По горизонтали допускается отклонение положения магистрали всего на 3 мм в сторону газовых приборов.

По вертикали же никаких отклонений не допускается, но стояк может иметь небольшой уклон: не более 2 мм на каждый метр. Он не должен проходить через жилые помещения, через туалет или ванную комнату. Газовый стояк должен быть расположен на лестничной клетке, часто его проводят через кухню.

Внимательно придется проследить и за установкой запорных кранов. Так, положение центральной оси пробки должно быть строго параллельно стене, вдоль которой проходит труба. Выбирая положение крана, следует убедиться, что положение запорного устройства не блокируется стеной. От потолка и от стен газовая труба должна располагаться на расстоянии 100 мм.

Газовые трубы фиксируют вдоль стены не вплотную, а на небольшом расстоянии, чтобы коммуникации оставались доступными для профилактического осмотра и ремонта

Зазор между стеной и трубой может варьироваться от размеров радиуса трубы до предельного значения в 100 мм. Этот просвет необходим, чтобы конструкцию можно было беспрепятственно обследовать. От пола следует выдержать расстояние в размере 2,2 м. Газовые трубы ставят на специальные прочные опоры, провисание конструкции недопустимо.

Поэтому необходимо убедиться, что между кронштейном и трубой нет никаких просветов. Все эти важные моменты учитываются в проекте системы газоснабжения, который должен быть предварительно составлен специалистами-инженерами.

Газовые трубы следует проводить не менее, чем в 30 см от электрического щитка, и не менее, чем в 25 см от открытой проводки. От скрытого кабеля следует отступить хотя бы на пять сантиметров.

Техническое обслуживание ВДГО: что входит?

Для каждого дома проектируется и устанавливается своя система газовых приборов, которая может быть как простой, так и сложной. Но какая бы система не функционировала, техническое обслуживание газового оборудования в частных домах подразумевает целый спектр профилактических работ:

• Мы проверяем правильно ли установлено внутридомовое газовое оборудование согласно нормативам, проверяем правильность его функционирования.
• Проводим техническое обслуживание газового котла.
• Смотрим крепления, герметично ли соединены стыки, анализируем целостность деталей.
• Проверяем состояние кранов, смазываем их для плавного хода.
• Оцениваем тягу в вентиляционных трубах и дымоходах.
• Чистим горелки и проводим другие работы.

Чтобы заказать разовое или заключить договор на техническое обслуживание внутридомового газового оборудования раз в год в нашей компании, Вам нужно:

• оставить заявку на сайте;
• подписать и оплатить договор;
• согласовать удобное для Вас время.

Эти меры невозможно выполнить своими силами без специального обучения и опыта. Поручать техническое обслуживание ВДГО частным мастерам не имеет смысла, поскольку их контроль не будет иметь юридической ценности. Давайте разберемся подробнее.

Техническая проверка газопровода операторами

Проверку газопровода выполняют с помощью специальных приборов, в строгом соответствии с производственной инструкцией. Добиться максимально точных результатов обследования и провести качественный ремонт, который ликвидирует возможность возникновения аварийной ситуации можно при нескольких погодных показателях: талый грунт, тепло и сухость.

Проверка герметичности соединяющих узлов

Обследование проводится бригадой, в состав которой входит как минимум три оператора: двое, идущие впереди, проверяют изоляционное покрытие, передают третьему о возможных местах нарушения герметичности.

В ходе обследования:

• трасса газопровода полностью подвергается тщательной проверке на герметичность;
• газовые трубки и колодцы газопровода проверяются на возможную загазованность;
• подвергаются тщательному осмотру колодцы имеющихся, в диапазоне 15 см от газопровода, подземных коммуникаций: подвальных помещений, коллекторов и шахт.

Обследование проводится по схеме трассы газопровода, которая должна быть у одного из операторов. Все выявленные неполадки, утечки устраняются немедленно, в аварийном порядке.

Следует помнить о том, что в целях обеспечения безопасности и повышения точности исследований, работы по обследованию газопровода расположенного вдоль транспортной магистрали ведутся во время минимальной интенсивности движения транспортного потока. На операторах должны быть специальные сигнальные жилеты.

При обнаружении дефектов и нарушений изоляционного слоя труб требуется техническое обследование этого места. Для проведения этой процедуры необходимо вырыть шурф. Также шурфы нужны в точках, где из-за большого количества индустриальных помех невозможно использовать приборы.

Также для выявления возможных нарушений герметичности газопровода бурят скважины, в которых для установления факта утечки и скопления газа используются специальные устройства. Необходимо помнить, что применение огня при исследовании устья скважины на момент присутствия в ней газа, возможно только на расстоянии не менее 3 метров от сооружений и зданий.

Более технологичным способом проверки системы газопровода на герметичность является его опрессовка.

Пневматические испытания газопроводов

Сообщений: 12Зарегистрирован: 01.10.12

Добрый день! Подскажите новичку газовой службы.

При устройстве газоснабжения внутреннего ,наружного (при стандартном присоединение и нестандартном) применяется расценка е16-8-1 – прокладка трубопроводов газоснабжения из стальных труб Ду15 мм (ну остальные диаметры соответственно) + доп.расценка е19-15-1 -Пневматическое испытание трубопроводов газоснабжения – так применяла предыидущий сметчик,а я доказываю что мы задваиваем работу,что в Е16-8-1- уже есть в составе работ “Продувка сжатым воздухом”.

При ремонте соответственно также расценка р15-141-1 -прокладка трубы + р15-153-1 – пневматическое испытание .

Еще я нашла выписку от руки (по всей видимости на основе которой брали доп. пневматическое испытание):

1)”Подземные стальные и полиэтиленовые газопроводы всех давлений ,а также надземные и внутренние стальные газопроводы низгокого и среднего давления на прочность и герметичность испытываются воздухом.” 2) “Опрессовка (омыливание стыков,накачка давления)= пневматическое испытание (омыливание,продувка мусора,окалины) 3) “Продувка не входит в пневматическое испытание (делается когда газопровод и испытан)

Подскажите кто прав и на основании чего? (может это где то в ЦО было или еще какие -то надежные источники?

Сообщений: 4475Зарегистрирован: 06.12.07

Сообщений: 1204Зарегистрирован: 16.11.10

Сообщений: 88Зарегистрирован: 05.02.08

Сообщений: 158Зарегистрирован: 29.05.15

У нас есть газопровод который построен года 1,5-2 назад, но не введен в эксплуатацию. Нужно сделать повторно пневматическое испытание газопровода. Газопровод внутренний и уличный.

Смету на строительство делала не я, но она у меня есть Внутренний газопровод: 15,20,25 и 50 (коллектор) диаметр. применялись нормы: Е16-8-1(2,3) – для 15,20 и 25 диаметра, а для 50 – Е16-9-12. Для этих позиций было отдельно включено пневматическое испытание – Е19-15-1 для 15,20,25 диаметра, а для 50 диаметра было вязто тоже пневматическое испытание +к норме компрессор (сн205-102) с маш.часами в половину меньшими, чем чел.час.

1. Как взять пневматическое испытание? для этих диаметров? Просто Е19-15-1? 2. и как быть с этим 50диаметром (внутренним)? И можно ли так добавлять компрессор к норме где чел.часами рассчитано, что применяется ручной насос?

По уличному газопроводу. диаметры: 57,76,89 и 108 нормы которые применяли – ЕН22-9-1(2,3) Там в составе работ уже есть пневматическое испытание. 3. Как к этим диаметрам применить пневматическое испытание? где-то видела, что берут ту же норму что и на укладку стальных труб, но с применением коэф. 0,1 к затратам труда строителей и 0,3 к эксплуатации машин и механизмов. Может где-то это было в ЦО?

__________________________________________________________________________________ и еще. работы по замене задвижки. диаметр 32мм применяю РН16-26-1 – это Установка стальных задвижек и клапанов обратных диаметром, мм, до 50 но после установки задвижки необходимо пневматическое испытание газопровода диаметром 32мм. Что применить для испытания?

Прокладка наружных и внутренних газопроводов

Внутренний газопровод – система труб и коммуникаций, расположенная внутри сооружений. Разводка труб в этом случае не должна быть закрыта никакими дополнительными накладками или спрятана в стену, должен быть свободный доступ для регулярного профилактического обследования и ремонтных работ.

При расположении газовой коммуникации наружным методом должен быть максимально ограничен доступ посторонних к ней людей. Для этого элементы конструкции крепятся на достаточно высокой высоте. Фиксация труб к стенам фасада должна быть надежной, чтобы исключить падения газовой трубы.

Схема системы газоснабжения

Устройство газовой плиты. Основные неисправности и их устранение. Меры безопасности.

Плита газовая 2 горелочная предназначена для приготовления пищи в бытовых условиях на природном или сжиженном газе. Плита выполнена в виде тумбы, в которую встроены духовой шкаф и сушильный шкаф. Стол плиты имеет 2 горелки Духовка имеет освещение и смотровое окно из теплостойкого стекла для наблюдения за процессом приготовления пищи. Кран духового шкафа оборудован индикатором температуры, имеющем пять делений. Горелка духовки разжигается при установке крана в положение максимального открытия, затем в зависимости от потребности поворотом ручки крана совмещают стрелку индикатора с одним из делений шкалы.

Плита 4 горелочная изготовлена по этому же принципу, но стол плиты имеет 4 горелки, из которых одна — повышенной тепловой мощности. Каждый из газовых кранов горелок стола имеет 3 фиксированнных положения: кран закрыто, открыто максимально, открыто минимально. Ручка крана горелки духового шкафа имеет указатель. Духовой шкаф оборудован внутренним электроосвещением.

Все газопроводы и газовое оборудование перед их присоединением к действующим газопроводам, а также после ремонта должны подвергаться внешнему осмотру и контрольной опрессовке (воздухом или инертными газами) бригадой, производящей пуск газа.

Наружные газопроводы всех давлений подлежат контрольной опрессовке давлением 0,02 МПа. Падение давления не должно превышать 0,0001 МПа за 1 ч.

Наружные газопроводы низкого давления с гидрозатворами подлежат контрольной опрессовке давлением 0,004 МПа. Падение давления не должно превышать 0,00005 МПа за 10 мин.

Внутренние газопроводы промышленных, сельскохозяйственных и других производств, котельных, а также оборудование и газопроводы ГРП, ГРПБ, ШРП и ГРУ подлежат контрольной опрессовке давлением 0,01 МПа. Падение давления не должно превышать 0,0006 МПа за 1 ч.

Результаты контрольной опрессовки должны записываться в нарядах-допусках на выполнение газоопасных работ.

Работы производить в соответствии с требованиями инструкции по пуску газа, согласно наряда-допуска на производство газоопасных работ, где указывается технологическая последовательность основных операций при выполнении работ, состав бригады, перечисляются основные меры безопасности, средства общей и индивидуальной защиты,  инструктаж состава бригады по проведению работ и мерам безопасности;

Работать в спецодежде, спецобуви; работы производить с исправным обмедненным инструментом;

К месту производства работ не допускать посторонних лиц, внесение огня, движущийся транспорт;

Выпуск газовоздушной среды производить в безопасное место, Не допускать загазования помещений, дома, здания; Запрещается выпускать газовоздушную смесь в помещения, лестничные клетки, а также в вентиляционные и дымоотводящие системы. Газовоздушная смесь при продувках газопроводов должна выпускаться в местах, где исключена возможность попадание ее в здания, а также воспламенения от источника огня.

Газопроводы при освобождении от газа должны продуваться воздухом или инертным газом до полного вытеснения газа. Окончание продувки определяется анализом. Остаточная объемная доля газа в продувочном воздухе не должна превышать 20 % от нижнего предела воспламеняемости.

Длина продувочного шланга должна быть не менее 10 м;

Основные положения по безопасности при пуске газа в систему

Процесс пуска газа

Процесс пуска газа нужно выполнять с небольшим расходом. Скорость подачи должна быть в пределах 15–25 м/с. Это необходимо, чтобы не допустить взрыва газовоздушной смеси от вероятного образования искр при трении металлических предметов с внутренней поверхностью газопроводов. Показатель давления в процессе заполнения не должен превышать 0,1 МПа.

Все работники, задействованные на газоопасных работах, обязаны быть одеты в защитные брезентовые костюмы, каски и резиновую диэлектрическую обувь, а также иметь при себе изолирующие противогазы, защитные очки и специальные рукавицы. К тому же у рабочей бригады должна быть аптечка, укомплектованная всеми необходимыми медикаментами для оказания первой помощи.

Место, где проводится опрессовка газопровода и другие работы по наряду должно ограждаться и оборудоваться, при необходимости, специальными постами с целью исключения нахождения посторонних людей в зоне высокого риска. Во время пуска газа в систему, запрещено курить, вести огневые работы и пользоваться открытым огнём.

Результаты опрессовки газопровода

Испытания признаются удовлетворительными, если давление на участке остается стабильным. Нормы следующие:

• в наружном газопроводе изменение напора оставляет не более 10 даПа за час;
• во внутреннем снижение показателя не превышает 60 даПа/ч;
• во внутреннем газопроводе домов допускается падение давления не более чем на 20 да Па за 5 минут;
• в резервуарах сжиженного газа параметр может измениться не более, чем на 0,3 МПа за 1 час.

Если давление изменилось выше нормы, результат опрессовки считают неудовлетворительным. В этом случае участок обследуют для обнаружения утечки и ликвидируют повреждения. Контрольную опрессовку повторяют.

Если показания соответствуют стандартам, участок принимают в эксплуатацию.

Преимущества использования полиэтиленовых труб

Подаваться газ в системах может по стальным или полиэтиленовым магистралям. Стальные трубы используются для всех типов газопроводов, полиэтиленовые — только для подземного варианта укладки. Большим спросом для газификации на строительном рынке пользуются полиэтиленовые трубы, поскольку обеспечивают более низкий бюджет расходов, необходимых для строительства, обслуживания и ремонта газопровода.

Полиэтиленовые трубы имеют ряд преимущество по сравнению с другими материалами, а именно:

Виды полиэтиленовых труб

• Не подвержены воздействию агрессивной окружающей среды, температурным перепадам, коррозии.
• Обеспечивают легкость монтажа (при необходимости в подгонке трубы, резке).
• Не требуется создания дополнительной защиты от возникновения химической реакции с какими-либо веществами.
• Полимер не является проводником электрического тока, следовательно, защищает от «блуждающего» в грунте тока, что может стать причиной аварии.
• Внутренние стенки полиэтиленовых труб абсолютно гладкие, что увеличивает пропускную способность газопровода, не допуская засорения.
• Обладают доступной стоимостью, более низкой по сравнению с аналогами.
• Вес труб из полимера гораздо меньше, что упрощает процесс транспортировки, хранения и прокладки.
• Обладают длительным эксплуатационным сроком действия, до 50 лет.

Пример опрессовки частного газопровода

В рабочей документации указан диаметр и особенности конструкции газопровода, в соответствии с которой подбираются фитинги необходимые для врезки контрольного оборудования. Расположенную под землей часть трубы обрезают таким образом, чтобы оставался некоторый запас.

После этого к трубе подключают компрессор и сначала продувают газопровод. Мощный поток воздуха выдувает из системы частички мусора, остатки воды и другое постороннее содержимое. После этого нужно установить на концах газовой системы заглушки. На одном конце трубы, где имеется цокольный ввод, следует поставить специальный переходник, который позволяет присоединять к пластиковой конструкции металлическое оборудование.

Опрессовочные работы дают возможность убедиться в герметичности газопроводной системы и обеспечивают ее безаварийную работу в течение долгого времени

Здесь устанавливается манометр и кран. После того, как все необходимые устройства смонтированы, в систему подается воздух таким образом, чтобы внутри давление достигло нужного предела. Теперь нужно выдержать контрольное время, чтобы удостовериться, что давление остается стабильным. Показания манометра фиксируются.

Это самый простой вариант процедуры проверки частного газопровода на герметичность. Для выполнения подобных операций на коммуникациях высокого и среднего давления требуется использовать специальное высокоточное оборудование, и приглашать специалистов с соответствующей квалификацией.

Испытание трубопроводов

«Первая Монтажная Компания» оказывает услуги по проведению гидравлических и пневматических испытаний трубопроводов на прочность, плотность и герметичность. После окончания монтажа технологического трубопровода, всегда требуется провести испытания перед запуском в работу. Наша компания проводит испытания, как напорных, так и безнапорных трубопроводов.

Испытание технологических трубопроводов на прочность, занимает немного времени, так как выдержка на испытательном давлении не занимает обычно больше 20 минут. Испытание технологических трубопроводов на плотность и герметичность занимает больше времени, и как правило регламентируется проектом. Обычно это время составляет от получаса до нескольких часов. Неотъемлемой частью монтажа технологических трубопроводов являются гидравлические и пневматические испытания, а в случае с напорными трубопроводами эти испытания обязательны.

Перед проведением испытаний трубопровод обезжиривают и продувают газом для просушки, так же продувку производят после гидравлических испытаний трубопровода для осушения остатков воды.

Гидравлические испытания трубопроводов

Гидравлические испытания проводятся, если в монтируемом трубопроводе высокое рабочее давление (свыше 50 бар). Подъём давления в технологическом трубопроводе при гидравлических испытаниях осуществляется с помощью ручных либо электрических насосов.

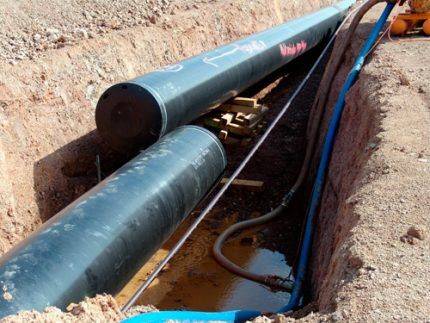

Процесс осуществления гидравлических испытаний имеет несколько этапов:

• подключение к контуру технологического трубопровода гидравлического насоса;
• монтаж на входе и выходе контура манометров;
• заполнение технологического трубопровода очищенной водой;
• создание испытательного давления гидравлическим насосом;
• выдерживание технологического трубопровода под требуемым давлением;
• сброс давления до рабочего с последующим осмотром испытываемого участка трубопровода на предмет утечек;
• сброс давления до нуля и слив воды из технологического трубопровода;
• снятие оснастки (гидравлического насоса, заглушек и манометров);
• просушка технологического трубопровода газом.

Контроль герметичности газопровода

Только после получения удовлетворительного результата по описанным выше процедурам можно приступать к выполнению опрессовочных работ. Для этого систему подключают к специальному компрессору и заполняют трубы воздухом под давлением. Затем конструкция обследуется на предмет выявления недостатков.

Для выполнения опрессовочных работ в систему нагнетают воздух. Если необходимый уровень давления удерживается в течение определенного времени, результат проверки можно считать положительным

Если недостатки выявлены, их устраняют, если же система полностью герметична, её подключают к общей газовой магистрали. В процессе подготовки придётся снимать и устанавливать специальные заглушки, поворотные элементы могут быть заменены резьбовыми соединениями. В целом порядок проведения опрессовочных работ должен состоять из следующих операций:

1. Для отключения от магистрали участка, который будет подвергнут процедуре, нужно перекрыть вентиль высокого давления и кран сети низкого давления.
2. После этого вставляются заглушки.
3. При разрыве фланца используются шунтирующие перемычки.
4. Для стравливания имеющегося внутри системы газа необходимо использовать специальный рукав из прорезиненной ткани или выполнить эту операцию через свечу, которая обычно установлена на конденсатосборнике.
5. Газ сжигается, а если нет возможности сделать это безопасно, перемещается для безопасного хранения.
6. Теперь нужно установить переходники для присоединения манометров и компрессора.
7. Для опрессовки систем повышенной протяженности рекомендуется дополнительно использовать ручные насосы.

Обычно выполнение контрольной опрессовки производят под рабочим давлением 0,2 мПа. Рекомендуемый предел давления при этом составляет 10 даПа/ч. На некоторых производствах для опрессовки внутреннего газопровода рекомендуется использовать давление 0,1 мПа, а допустимый уровень падения показателя составляет 60 даПа/ч или менее.

Опрессовку газовых труб внутри дома производят по всей протяженности системы от вентиля на входе в дом, до подключения к потребителям газа, например, к котлу

На объектах непроизводственного назначения, в том числе и при обустройстве газопроводов в жилых помещениях, контрольную опрессовку выполняют под давлением 500 даПа/ч. Допустимое снижение давления в этих случаях составляет 20 даПа за пять минут. Резервуары, предназначенные для хранения сжиженного газа, опрессовывают при 0,3 МПа/ч.

Если давление внутри системы остается стабильным в течение контрольного времени, то результат опрессовки считается положительным. Если такая ситуация достигнута, то специалисты снимают шланги, соединяющие систему с воздуховодом. При этом необходимо проконтролировать состояние запорных коммуникаций, установленных на участке между воздуховодом и газопровода. После этого устанавливают заглушки на штуцерах.

Если же во время опрессовки достичь стабильных показателей давления в системе не удалось, результат процедуры считают отрицательным. В этом случае выполняют техническое обследование системы, чтобы выявить недостатки и устранить их. После этого процедуру повторяют, чтобы убедиться в качестве проведённых работ.

Только после того, как в системе установится стабильное давление, опрессовку можно считать завершенной. Если проверка состояния системы оказалась неудовлетворительной, разрешение на подключение к магистрали не будет выдано. Причиной для отказа во вводе газопровода в эксплуатацию могут стать и нарушения, допущенные в ходе проведения опрессовки.

После того, как опрессовка завершена, давление внутри конструкции снижают до уровня атмосферного. Затем устанавливают необходимую арматуру и оборудование, после чего нужно еще 10 минут продержать систему под рабочим давлением. Для проверки герметичности в местах разъемных соединений на этом этапе используют мыльную эмульсию.

Для устранения выявленных дефектов, в соответствии с правилами, нужно сначала снизить давление в системе до атмосферного. Если после неудачной опрессовки были выполнены сварочные работы, следует проверить их качество физическими методами.

После выполнения опрессовочных работ выдается соответствующий акт, на основании которого специалисты газового хозяйства выполняют подключение к магистральному газопроводу

Процедуру регистрируют в журнале с оперативной документацией. По окончании проверки и опрессовки итоги работ отражаются в акте приема. Этот документ следует хранить вместе с другой технической документацией, относящейся к газопроводу. Кроме того, результаты опрессовки заносятся в строительный паспорт.
