Печи для бани из кирпича проекты: разновидности, своими руками, порядовка.

Подготовка к выполнению кладочных работ

Основные составляющие, которые необходимы для кладки печей своими руками: чертежи, инструменты и материалы. Чтобы выложить кирпичную печь своими руками, следует изучить описание кирпичной кладки и подготовить:

Инструменты для кладки кирпича.

1. Керамический кирпич.
2. Шамотный кирпич.
3. Печной раствор для кладки.
4. Элементы из металла: дверцы, колосник, задвижки, варочные поверхности.
5. Цемент, песок и рубероид для фундамента.
6. Правило.
7. Отвесы.
8. Небольшую кирку.
9. Кельму для кладки раствора.
10. Уровни гидравлические и пузырьковые.

Преимущество кирпичной отопительно-варочной печи состоит в быстром получении тепла при минимуме финансовых затрат. Если запланирована кладка печей из кирпича для дома, то обязательно следует подготовить чертежи с порядовками. Это в значительной мере упрощает процесс сооружения кирпичной печи. Подготовив все необходимые инструменты и материалы, можно приступать к кладке печи.

Основание — монолитный бетонный фундамент

Под печь лучше сделать отдельный фундамент. Она может устанавливаться и на перекрытие в случае его достаточной несущей способности, которое проверено расчетом.

В помещениях, где круглый год положительная температура, на глубину заложения фундамента влияет прочность грунта, глубина грунтовых вод. При благоприятных условиях минимальное расстояние между низом фундамента и планировочной отметкой у наружной стороны стены должно быть 0,5 м.

Если здание имеет перерывы в отоплении зимой и в пределах 2-х метров под печкой находятся грунты с водой: супеси, пылеватые и мелкие пески, суглинки, глины, глубину фундамента принимают больше расчетной глубины замерзания грунта. Для песков она составляет 1,8 м, для суглинков, глин — 1,6 м в средней полосе России.

1 — песчано-гравийная подушка 150–200 мм; 2 — бетонный фундамент; 3 — гидроизоляция 2 слоя рубероида; 4 — кирпичная кладка печи

Если бетонная смесь готовится самостоятельно, то потребуется на 1 м3 бетона:

1. Цемент М400 — 325 кг.
2. Песок средней крупности — 1300 кг.
3. Щебень или гравий — 1300 кг.
4. Вода — 205 л.

Важно! Ко всем ингредиентам предъявляются требования, соответствующие нормам СНиП и ГОСТ. Для бетонирования потребуется следующий инструмент:

Для бетонирования потребуется следующий инструмент:

1. Лопата для укладки смеси.
2. Мастерок для более мелких работ.
3. Трамбовки самодельные или вибратор для уплотнения свежего бетона.
4. Бетономешалка, либо емкость для приготовления бетонной смеси.
5. Гладилка для выравнивания уложенного бетона.

В плотных неосыпающихся грунтах для укладки бетона можно не устанавливать опалубку. Яма роется по размерам фундамента. Он в плане превышает размер печи на 10 см по всему периметру. На грунтовое утрамбованное основание укладывается гравийная (щебеночная), песчано-гравийная либо песчаная утрамбованная подушка толщиной 15–20 см.

В осыпающихся грунтах необходима опалубка. Если печь устанавливается недалеко от стены, под который заложен сплошной ленточный фундамент, то бетонное основание печи должно отстоять от него на 5–10 см. Паз между ними заполняется утрамбованным песком. Лучше оба фундамента закладывать вместе, чтобы не ослабить конструкцию стены.

Для обеспечения прочности всего фундамента печи лучше смесь укладывать за один раз. Процесс укладки бетона проводится слоями с обязательным уплотнением трамбовками или глубинным вибратором.

Распалубку можно делать, если не будет опасности разрушения не набравшего достаточную прочность бетона. При температуре выше +5 °С это возможно спустя 1–2 недели.

С момента укладки свежего бетона ему нужно обеспечить нормальный режим твердения. Его утепляют при температуре ниже +5 °С и поливают, когда жарко и ветрено, минимум 3 раза в сутки.

Закладка фундамента

Фундамент под кирпичную печь в бане следует возводить обязательно. Печная конструкция имеет внушительную массу и без фундамента может продавить пол или привести к его проседанию.

Идеально, если печной фундамент будет сделан одновременно с бетонированием несущей конструкции самой бани. Но если вы упустили этот момент, определившись с местом, где будет стоять печь, демонтируйте напольное покрытие и выпилите лаги.

Самая популярная разновидность печного фундамента в бане – бутовый или бетонный с цементной основой. Вкратце, процесс закладки фундамента выглядит так:

• Копка котлована;
• Опалубка;
• Армирование;
• Бетонирование;
• Гидроизоляция;

Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

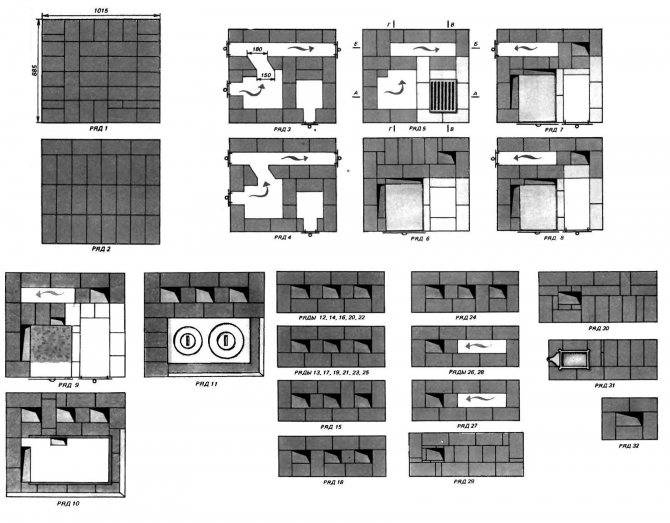

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м  заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны).  Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок.  8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м  дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м  добавляются две металлические перемычки над основной шахтой.

В 17-м  снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда.  Следующие два  без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Подбор кирпича, песка, раствора

Чтобы печь служила долго, нужно грамотно подобрать все материалы. Кирпичи бывают трех видов:

• керамические — могут использоваться для возведения печи;
• силикатные — вообще не годятся в данном случае, даже двойные М150;
• огнеупорные — идеально подходят, но ими чаще обкладывают только топку и камины, разновидности: шамотные, тугоплавкие кирпичи и др.

Совет: выбирая кирпич для печки, нужно полностью отказаться от пустотелых его видов.

Раствор производится из глины. Красная глина подойдет, если печь кладут из красного кирпича, при использовании шамотного требуется специальная шамотная глина. Отдельные печники до сих пор по старинке самостоятельно делают раствор из речного песка с зерном 1–1,5 мм, глины (в соотношении 2,5:1) и воды. Желательно при этом использовать угловатый карьерный песок без посторонних включений и так называемую жирную глину. Однако проще и надежнее купить в магазине готовую печную смесь, приготовив ее согласно инструкции.

Оштукатуривание поверхностей

Изучив проведение порядовки, теперь каждый начинающий мастер знает, как сложить печь для русской парной из кирпича. Завершив основные строительные работы, можно переходить к оштукатуриванию конструкции. Нанесение штукатурки позволяет улучшить визуальные характеристики печи и предотвратить ее возгорание.

Для оштукатуривания можно использовать раствор на основе глины, гипса или асбестного компонента. Чтобы обеспечить лучшую адгезию штукатурки на обрабатываемых поверхностях, в готовый раствор рекомендуется добавить обычную поваренную соль. Если нет желания возиться с замесом раствора, можно приобрести уже готовые глиняно-песчаные смеси.

До начала оштукатуривания конструкция печи должна быть просушена. Все поверхности тщательно очищаются от соединительного раствора, швы зачищаются на 10 мм вглубь. Некоторые мастера наносят штукатурный раствор на предварительно закрепленную сетку из металлической проволоки, которая служит обрешеткой.

Готовый раствор при помощи лопатки распределяется на увлажненной поверхности в два слоя. Первый слой должен иметь консистенцию густой сметаны, а другой – более плотный и вязкий. Толщина каждого слоя может достигать 10 мм.

После нанесения раствора поверхность затирается и выравнивается.

Готовая печка из кирпича своими руками может быть облицована керамической плиткой, изразцами или просто окрашена белой краской.

Теперь любой мастер имеет представление о том, как сложить русскую печь из огнеупорного кирпича. Предварительно подготовленный свой чертеж будущего строения позволит воплотить в жизнь любую задумку без привлечения сторонней помощи.

Двухколпаковая печь

Наиболее распространенный вариант для качественного отопления частного дома — устройство Кузнецова с двумя колпаками.

Его КПД значительно выше за счет более длительного удержания горячего воздуха.

Колпаки из термостойкого кирпича располагаются один над другим с небольшим смещением — вытесняемый из первого колпака воздух сразу попадает во второй, из которого уже уходит в вытяжную трубу.

Размер такой печки имеет прямую зависимость от площади дома, возможна даже постройка с внутренним объемом до 5 куб. м. Топливник обычно занимает всю площадь основания, это помогает увеличить мощность нагрева воздуха в печи.

Справка. В конструкции двухколпаковой печи часто устанавливают специальные задвижки, позволяющие изолировать второй колпак и снизить теплоотдачу устройства. Это необходимо в более теплое время года, когда уже не требуется большой мощности обогрева.

При использовании задвижек горячий воздух из первого колпака направляется прямо в дымоход.

Подготовительный процесс

Необходимые материалы:

• песок – 150 кг
• кирпич красный полнотелый – 755 штук;
• шамотный кирпич – 65 штук;
• среднефракционная огнеупорная глина – 135 кг;
• чугунная дверца на поддувало (можно изготовить самостоятельно из спаренного стального листа);
• стальная проволока;
• арматура для колосниковой решетки или уже готовый колосник;
• уголок 350х400х400 мм;
• задвижка.

Все кирпичи перед кладкой проверяются вручную, на них не должно быть полых трещин, минимальное количество сколов.

Сделать кузнецовку может даже начинающий мастер, при этом важно соблюдать технологию кладки и порядовку

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей,  и исправленную порядовку показываете специалисту.

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна

Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать  несколько решеток меньшей длины поперек поддувала.
Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста.  Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах

Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

https://youtube.com/watch?v=HHmB_SXuV9Y

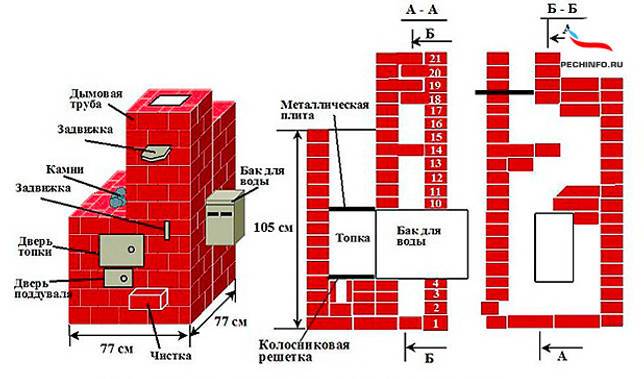

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм  изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно  их температуру понизить – открывают. После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

Порядовка печи с закрытой каменкой и боковым размещением бака для воды

Монтаж дымоотводной трубы

Как сложить печь с дымоотводной трубой после завершения возведения кирпичных стен? Руководство по возведению печи предусматривает предварительный выбор трубы, которая по типу и функциональным особенностям должна соответствовать конструкции будущей печи. Для облегченной конструкции рекомендуется выбирать небольшую трубу из легкого и жаростойкого материала.

При выборе стоит учитывать подходящую толщину стенок дымоотводной трубы, которая не может быть меньше чем ½ толщины кирпича. Аналогичного размера должен быть и диаметр проходов для дымоотводной трубы.

По длине верхняя часть трубы, расположенная над крышей, не должна быть меньше 55 см. Для обустройства дымоотводного канала применяется соединительный раствор на основе цемента или извести. Глиняно-песчаная смесь не подходит для проведения подобных работ, поскольку под воздействием атмосферных осадков она будет быстро вымываться и образовывать конденсат на внутренних стенках трубы.

Дымоотводная труба с минимальным количеством изгибов должна иметь общую длину не менее 5 метров. Готовая конструкция может оснащаться специальной заслонкой-шибером.

Какой кирпич лучше использовать

Мастера рекомендуют делать основную часть печи из простого полнотелого красного кирпича (сорт 1).

При формировании топливника, его футеровки лучше брать тугоплавкий, шамотный (огнеупорный) кирпич. Тугоплавкого хватит для печей на древесном топливе. Для топки каменным углем, газом кладка должна быть из шамота.

Допускается применение в строительных работах б/у кирпичей. Их нужно очистить от кладочного раствора, старой сажи. Укладывать элементы нужно грязной стороной внутрь, иначе сажа и ржавчины начнут проступать даже через большой слой штукатурки.

Кирпичи рекомендуется заранее опустить в воду на несколько минут. Если этого не сделать, то материал начинает вытягивать влагу из раствора, снижая его вязкость. Это приведет к образованию трещин.

Тематический материал: «Кирпич для печи – какой лучше выбрать?»

Обустройство основания

Независимо от того, какая порядовка кирпичной печи для бани была выбрана, первым делом нужно заняться созданием гидроизоляционного слоя над железобетонным фундаментом – это обеспечит его поддержание в холодном состоянии в любое время года. Фундамент сам по себе должен быть достаточно прочным, а размерами он должен на 10 см превышать все габариты печи для бани.

В нижней части обязательно оставляется немного места и отверстие спереди – это подпечье, в котором будет находиться весь необходимый инвентарь. Сверху эта конструкция накрывается кирпичным сводом, дополненным брусками, бетонным перекрытием или металлом.

Над всей этой конструкцией обустраивается настил. Для него потребуется рубероид, суммарная площадь которого соответствует площади кирпичей, укладываемых на фундамент. Два куска рубероида разделяют фундамент и первый ряд кирпичей, а остаток материала необходимо уложить между промежуточным кирпичным рядом и печью. Именно промежуточный ряд скомпенсирует незначительные дефекты, допущенные при создании фундамента.

Далее подготавливается кирпич для оборудования защитной стенки из пяти рядов, за счет которой будет предотвращаться возгорание деревянных элементов, находящихся в бане. При обустройстве этого экрана вполне допускается использование обычного цементного раствора.

Подготовка к строительству барбекю с казаном

Прежде чем приступать к постройке печи, необходимо определиться с местом её установки, набросать эскиз будущей модели и выбрать подходящий материал для кладки.

Определение места

Печь не должна стоять под деревьями и близко к воспламеняющемуся забору. Оптимально ставить её недалеко от вашего любимого места для еды на участке. Площадка должна быть большой, тогда готовить будет удобно. При желании можно соорудить печь с мойкой, тогда надо подвести к ней воду и канализацию. Если же это сложно, то печь ставится возле садового водопроводного крана.

Выбор материала

Печь-барбекю можно сложить из речного камня (это очень красиво), из керамзитовых блоков или обычного красного кирпича. Но поверхности, соприкасающиеся с огнём, выкладываются из специального огнеупорного кирпича, потому что все перечисленные выше материалы не выдерживают высокой температуры в мангале или под казаном и растрескиваются. То же самое относится к раствору для кладки. Места, где горит пламя, выкладываются на специальном составе. Раствор для остальной печи тоже специфический: цемент не выдержит даже небольшой температуры, поэтому вместо цементной части раствора применяется глина.

Уличная печь из речного камня смотрится эффектно, но требует определённых навыков кладки

Видео: какой кирпич выбрать

Определение модели

Прежде чем рассчитывать количество стройматериала, необходимо определиться с моделью «садового камина». Здесь следует учесть следующие аспекты:

• габариты печи-барбекю; если конструкция массивная, ей понадобится фундамент;
• местоположение;
• форму топочного отделения;
• форму и размеры дымохода;
• дополнительные элементы, такие как казан, мойка, духовка.

Мы выбрали для постройки сложную печь. Это мангал-барбекю с плитой для готовки и казаном, проект мастера Валентина Бруя под названием «Стоунхендж».

Авторский проект барбекю с казаном «Стоунхендж» Валентина Бруя

Расчёт количества кирпичей

Расчёт материала делается после выбора модели со схемой порядовки. Считается примерное количество кирпичей в каждом ряду, учитывается их тип (огнеупорные, силикатные, обычные) и форма. Примерные подсчёты производят следующим образом: считают кирпичи в первом, сплошном ряду; полученное число умножают на количество рядов и так называемый заполнительный коэффициент. Для печей барбекю он составляет 0,65. Учитываем, что примерно 15% кирпичей уйдёт в брак, это число надо увеличить до 30%, если предполагается резка кирпичей. Они при этом ломаются.

Таблица: расчёт потребности материалов

Наименование материала	Количество
Красный печной полнотелый кирпич	1000 штук
Огнеупорный кирпич для топок	300 штук
Обычный кирпич	300 штук
Огнеупорная глина	100 кг
Речной песок	0,2 м3
Мертель шамотный МШ-28	100 кг
Цемент М400	300 кг
Топочная прочистная дверца	1 штука
Чугунная плита под казан 705х530 мм	1 штука
Утеплитель для печей фольгированный	3 метра
Вьюшка	1 штука
Уголок стальной небольшого сечения	5 метров
Казан	1 штука

Таблица: необходимые инструменты

Инструмент	Количество
Мастерки	1 набор
Расшиватель швов	1 штука
Топорик или тяпка для рубки кирпичей	1 штука
Болгарка для резки кирпичей	1 штука
Дрель с комплектом насадок для шлифовки кирпичей на рабочем столе	1 штука

Подготовка фундамента

Прежде чем приступать к кирпичной кладке, необходимо подготовить фундамент для будущей печи.

1. Для фундамента колышками и нитью разметить нужную площадь с запасом по 1 метру с каждой стороны. Перед печью запас можно сделать и гораздо больше.

   Нужную площадь под фундамент можно разметить с помощью колышков и нити

2. Вырыть котлован глубиной 30–50 см. Учитывая размеры и вес печи, нужно делать не ленточный фундамент, а плиту.
3. На дно котлована насыпать слой щебня или гравия высотой около 10 см; слой плотно утрамбовать.
4. Армировать фундамент решёткой из металлических прутьев, чтобы сделать его более надёжным.
5. Приготовить раствор: 1 часть цемента на 2 части песка, хорошо перемешать, залить одномоментно, чтобы не было трещин. Дать плите хорошо застыть.

   Фундамент нужно залить за один приём, чтобы не было трещин

6. После высыхания смеси покрыть плиту рубероидом, лучше в два слоя — для обеспечения гидроизоляции.

   Для гидроизоляции застывшую плиту нужно покрыть рубероидом в два слоя

Обычный кирпич перед кладкой надо вымачивать в воде, иначе он впитывает воду из раствора, раствор быстро высохнет и будет некрепким.

Иногда вместо бетона для фундамента используют кирпич. Бетонный фундамент более прочный и дешёвый, однако кирпичный легче сложить и демонтировать при необходимости.

Виды топки

Топка бывает открытой (обычно у печей небольшого размера) и закрытой. Ее устройство влияет на особенности эксплуатации и характеристики получающегося пара.

Печь по-черному отличается отсутствием дымохода — дым оседает в помещении

Типы топки:

• По-черному – конструкция без дымохода. Это самый старый вариант топки. Его название связано с оседанием сажи и копоти на стенах помещения. Воздух получается задымленным. Единственный плюс – меньший расход дров, чем у других вариантов.
• По-серому – дымоход присутствует, но из-за его конфигурации часть сажи все же остается на внутренних стенках трубки. Это создает опасность возгорания с последующим переходом огня на само здание. Из-за этого за печью нужно следить до окончания прогорания дров.
• По-белому – конфигурация трубы способствует полному выведению дыма наружу. Камни в этих конструкциях закрыты дверкой из металла, открываемой только после полного прогорания дров.

Варианты конструкций

Самыми распространенными считаются агрегаты со встроенным металлическим баком для воды. В зависимости от личностных предпочтений, он может располагаться либо снизу, либо сверху. Рассмотрим чертежи с порядовками двух основных вариантов расположения.

Печь с нижним расположением ёмкости для воды

В конструкции такой системы, пламя в топочной камере с одной стороны нагревает щит, на котором расположены камни, с другой — ёмкость с водой. Ёмкость, вмонтированная сбоку печи, служит стенкой для камеры горения.

Эта модель обеспечивает быстрый нагрев, как каменки, так и воды внутри бака. При этом увеличивается расход дров, поскольку распределение тепла идет на два источника нагрева одновременно. Выкладывается такая печь в 21 ряд с применением стального щита для отделения каменки.

Система с верхним расположением ёмкости для воды

В данном варианте, бак располагается вплотную к стенкам каменки и отделяется от неё листом негорючего материала. Такое расположение имеет ряд преимуществ:

• Жар от сгорания дров идет на прогрев камней.
• Бак с водой нагревается за счет вторичной отдачи тепла от каменки к боковой стенке бака.
• Прокалить камни в такой печке можно гораздо сильнее, поскольку вода закипать будет медленнее, чем при прямом контакте с каменкой.

Негорючей прокладкой подойдет лист из асбестоцемента.

Порядовка такого теплоагрегата состоит из 25 рядов, но при этом требует меньшего расхода строительного материала.

Вариант для большой парной

Печь такой конструкции имеет закрытую каменку, может работать непрерывно и протопить одновременно несколько помещений бани.

Кладку начинают с вентиляционного канала, вход которого расположен в подполье. Перекрывающая заслонка монтируется с 3-го ряда. В этой плоскости формируют топочные камеры, потом устанавливают дверцы и прочистной канал. Сформировав поддувало, переходят к кладке основных стенок топок и перемычек.

Это наиболее распространенные и простые варианты чертежей. При этом стоит понимать, что они не учитывают индивидуальных особенностей помещений парной. Зная основные процессы, проходящие при горении дров, можно без труда изменить вид будущего агрегата под свои нужны, рассчитав необходимые размеры для основания и дымохода.

Важные моменты кладки, устройства, создания чертежей и порядовки будущей печки можно посмотреть в видео.

Устройство и размеры очага

Конструкция должна быть построена качественно. Схемы угловых каминов из кирпича своими руками разнообразны. Отопительное устройство состоит из:

• дымоходной трубы;
• пластины, которая будет ее поддерживать;
• листа, необходимого для предотвращения пожара;
• камеры, в которую будет закладываться топливо;
• вентиляционного отверстия, на которое фиксируют решетку;
• слоя термоизоляционного материала;
• камеры, в которой будет аккумулироваться горячий воздух;
• облицовки;
• трубы для движения холодного воздуха (поддувало).

На заметку!

Поверх трубы обязательно монтируют искроулавливатели и дефлекторы.

Первый нужен для обеспечения пожарной безопасности. Деталь выглядит как конус из металла, у которого проволочная сетка с каждой стороны. Дефлектор фиксируют на поверхности оголовка, он повысит тягу и защитит трубу от ветра. Сечение у обоих деталей круглое.

10 основных правил по кладке дачной печи

1. Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.

2. Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.

   Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.

3. Во время кладки следите за толщиной шва. Он должен быть 5 мм.

4. Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.

5. Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.

6. Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
7. Фундамент под печь выполняется отдельно от основного.
8. На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
9. Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
10. Каждый ряд начинайте вести с угла.

Идеальный раствор для кладки

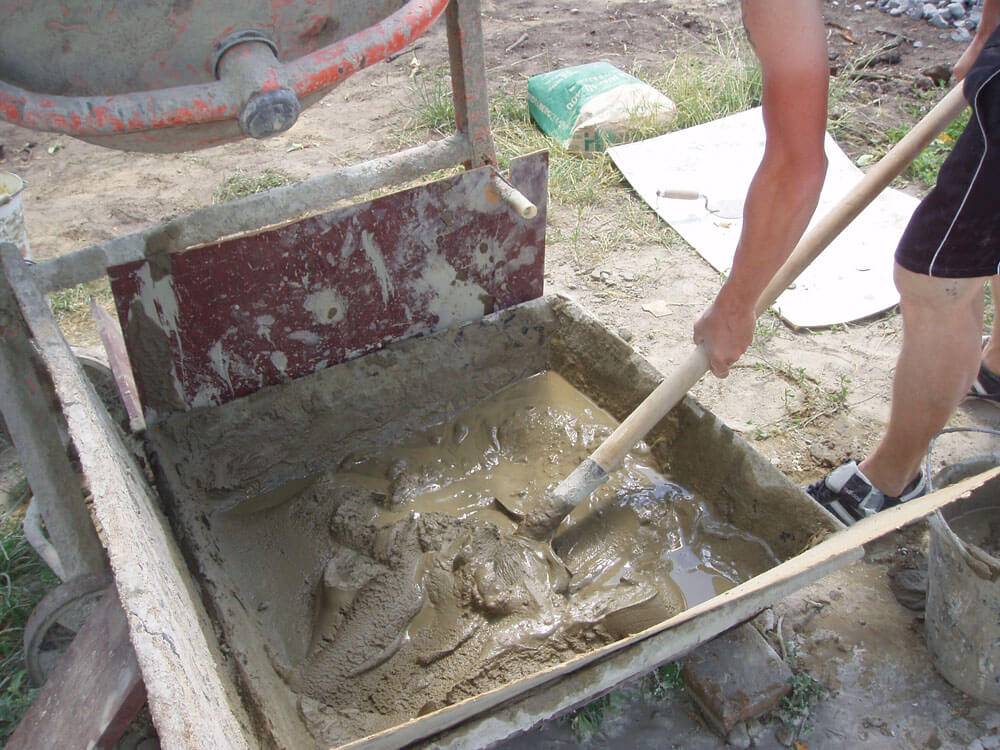

Элементы кладки будущей печи скрепляются особой смесью, о приготовлении которой следует позаботиться заранее. В ее состав входят бетон, хорошо просеянный песок, а также глина, глубина добычи которой не должна быть меньше чем 1,5 метра от поверхности земли. Такую горную породу нужно очистить от мусора и примесей и оставить в емкости с водой на несколько дней.

Размоченную глину разминают, затем перемешивают миксером вместе с небольшим количеством жидкости, постепенно доводя раствор до густоты сметаны. После этого в смесь можно добавить влажный песок, соблюдая пропорцию 1:2.

Простой тест для проверки качества получившегося раствора заключается в следующем: в него нужно обмакнуть сухую деревянную палочку и оценить толщину образовавшегося слоя. При правильно приготовленном растворе она составит примерно 2 мм. Меньший показатель свидетельствует о том, что в смеси не хватает глины. Если толщина больше, это значит, что составу недостает песка.

Стоит отметить, что такой раствор довольно быстро твердеет и становится непригодным для работы, теряя свойства. Поэтому использовать его нужно сразу в этот же день.
