Печь из кирпича для дома: ориентиры выбора оптимального типа и примеры порядовок для самостоятельных мастеров

Основные правила при укладке кирпичной печи

Если вы хотите сложить печку так, чтобы она прослужила как можно дольше, не требуя ремонта, а уж тем более перекладывания, необходимо соблюдать некоторые требования к используемым материалам и технологии укладки.

Печь из кирпича для дома, своими руками построенная, нагревается по всему телу довольно неравномерно. Особенно высокие температуры в районе топки, что обуславлено использованием различного материала для кладки. Во-первых, это позволит существенно сэкономить на сырье, так как для некоторых частей печи можно использовать более дешевый материал. Во-вторых, использование по всему телу печи глиняно-песочной смеси необоснованно. Подобный раствор имеет особенность сильно впитывать в себя влагу, что приводит к разрушению кладки в местах, не подвергающихся нагреву и просушке.

На что обратить внимание перед выбором в пользу печного отопления

Отметим те достоинства и недостатки, которые характеризуют печное отопление частного дома. Возможно, именно благодаря этому перечню вы сможете понять, подходит ли для вас данная система. Итак, среди преимуществ печного отопления стоит выделить несколько:

  • Печка относительно недолго выкладывается и организация такого отопления не потребует от вас огромных вложений.
  • Печку запросто можно совместить с камином, так у вас получится не только оборудование для отопления, но еще и красивый элемент интерьера.
  • Печное отопление загородного дома обеспечит вам приятную атмосферу, если использовать древесное топливо.
  • А если топить дровами, то это будет доступно и экологично.
  • Для печки потребуется достаточно много места: ведь чем больше сама печка, тем больше от нее будет тепла, и тем дольше оно будет держаться.
  • Разогреть печку – это довольно долгий процесс, и пока печка не начнет отдавать достаточное количество тепла, пройдет немало времени.
  • Дымоход необходим, но, в то же время, это еще и место больших потерь тепла.
  • А если сравнить печное отопление с другими системами, то для дачи КПД будет очень низким.

Важный момент, который стоит учесть: для отопления частного дома потребуется примерно 550 ккал. Это значит, чтоб эффективно отопить помещение в 35 метров квадратных, потребуется 1 кв.м печки. Кроме того, при обустройстве печи для отопления домов также нужно учитывать и потери тепла, и общую площадь вашего жилья.

Разновидности бытовых печей

В зависимости от основной функции различают три типа кирпичных печек:

  • для отопления;
  • для приготовления пищи;
  • комбинированный вариант.

Последний предназначен и для обогрева жилища, и для приготовления еды. Для организации печного отопления дома устраивают внушительную дымоходную систему с многочисленными каналами. Она должна максимально удерживать тепло от сгорания топлива и дымных газов, чтобы согревать воздух внутри дома.

Если нужна плита для готовки, обходятся обычным вертикальным дымоходом, но над топкой устраивают варочную поверхность. Под ней можно также сделать духовой шкаф. Для создания комбинированной версии такой печки используют и варочную поверхность, и дымоход, удерживающий тепло.

В зависимости от типа устройства выбирают место его размещения. Отопительную печь не стоит ставить вплотную к наружной стене, иначе часть тепловой энергии просто улетучится наружу. Ее лучше разместить по центру комнаты, чтобы воздух в разных частях дома прогревался равномерно.

Традиционную кирпичную дровяную печь, при желании, можно оборудовать и вполне современными элементами, чтобы расширить ее функциональное назначение

Продумать этот момент лучше еще при проектировании дома. Отопительная печь может стать объектом, разделяющим большую комнату на несколько отдельных зон. В каждой из них будет тепло.

С варочной плитой поступают совершенно иначе. В закрытой кухне ее лучше всего расположить вплотную к двум смежным наружным стенам. Это позволит передавать избыток тепловой энергии наружу, чтобы помещение не перегревалось во время готовки.

Варочные печи ставят и отдельно, на открытом воздухе. Это популярный элемент зоны отдыха. Рядом может располагаться мангал, барбекю, казан и прочие приспособления для приготовления пищи. Прохладным вечером тепло от такой печи приятно согреет отдыхающих гостей.

Комбинированную печь, как и варочную, размещают возле двух стен, но лучше, если они будут внутренними. Тогда тепло пойдет не на улицу, а в дом, а кухня будет умеренно теплой. Дымоход делают массивным, как для отопления, но его смещают в сторону жилых комнат. В результате тепловая энергия распространяется по дому достаточно равномерно.

Печи отопительного типа

До появления современных плит, микроволновок, хлебопечек и мультиварок, без очага с варочной поверхностью обойтись было невозможно. Но необходимость в них со временем исчезла, а вот печи, как модный, практичный элемент дизайна и дополнительное, бюджетное отопление дома, как всегда актуальны.

Вариантов очагов без варочной поверхности, огромное количество, но все так же лидируют в популярности несколько типов устройств.

Голландка

Родом из Нидерландов. Печь обладает компактными размерами подошвы, но при этом высокая. В Средние века, в Нидерландах действовал немалый налог на квадраты по занимаемой земельной площади, поэтому дома были очень маленькие, но при этом их возводили на несколько этажей вверх, соответственно и печи удлиняли, чтобы иметь возможность отопить весь дом. Отсюда традиционно узнаваемая форма устройства — узкая, но высокая.

Кроме того, голландцы платили налог на дымоходы по их количеству, и поэтому они рассчитывали печь с возможностью реконструирования конструкции для нескольких подобных устройств с одним дымоходом.

Очень много видоизменений претерпел этот вид очага, его вариантов огромное количество, но, тем не менее, некоторые технические особенности остались без изменений — это 6-канальнальная система дымохода, с 3 подъемными и 3 опускными каналами.

Голландка очень долго держит аккумулированное тепло, печь может прогреть помещение до 60 квадратов, при этом она устойчива к тепловым деформациям, что позволяет сооружать ее «тело» из печного красного кирпича, а не шамота, при всей ее мощности. А, кроме того, ее не требуется прогревать перед растопкой, можно сразу поджигать большой объем топлива, не опасаясь за целостность составляющих ее частей.

Самая простая голландка состоит из топливника, поддувала и прочистного канала. Но при этом конструкция печи многофункциональна, ее можно выложить с духовым шкафом, лежанкой, щитком, варочной поверхностью и так далее.

Также она может быть круглой, полукруглой, прямоугольной, угловой. Топливник ранее был арочного типа, но сейчас уже используется прямоугольный.

Голландка, популярная печь, однако у нее есть и минусы — это нерациональность использования слабого топлива, например, хвороста, нежелательность длительной протопки, сложность прочистки каналов от сажи и высокий процент ее оседания, возможность растопки не более 2 раз в сутки.

Печь «Ракета»

Это «всеядное» устройство, «пожирающее» любой вид твердого топлива и способное отопить помещение до 60 кв. м, при весьма скромных габаритах. Уникальность работы в том, что она может легко принять даже непросушенные дрова с отсутствием задымления. Кроме того, имеет горизонтальный дымоход над которым часто устраивают лежанку.

Из минусов хочется отметить что основной нагревательный элемент такой печи выполнен из металла и нагревается до высоких температур, что накладывает свои особенности в технике безопасности.

Камин

Нет более быстрого в растопке и обогреве помещения очага, чем камин. Однако классический очаг не аккумулирует тепло, и горячие газы вылетают в дымоходную трубу. Обогрев происходит за счет горения топлива и только пока горит пламя. Повысить КПД камина можно при помощи водной или воздушной обвязки, но такие конструкции часто нецелесообразны ввиду непрактичности габаритов обустройства.

Без использования сложных решений также можно увеличить пользу каминов при обогреве, немного модернизировав их конструкцию, как например, у каминов с повышенной теплоотдачей класса А77 с особой колпаковой системой дымохода.

Тем не менее, любой камин годится лишь как дополнительный источник тепла либо для быстрого нагрева воздуха в небольшом помещении до более долгого разогрева отопительных труб с теплоносителем.

Как подобрать печь для дома из кирпича

Выбирая кирпичную печь в дом следует определиться с функциями, которые она должна выполнять. Помимо присутствия панели для варки стоит отметить следующие критерии:

  • Если предполагается использование печи в качестве отопительного устройства, она должна быть экономичной;
  • Решили выкладывать печь самостоятельно – убедитесь, что конструкция имеет простой вид, это позволит без труда справиться с последующим монтажом;
  • Печь должна иметь водяной контур;

Многие собственники загородных коттеджей предпочитают устанавливать декоративные печи для придания особого дизайна помещению. В этом случае оптимальным вариантом станет классическая русская печка;простота в использовании.

Разновидности кирпичных печей

Одним из основных достоинств кирпичной печи является большая тепловая инертность, что позволяет ей даже после кратковременной топки всего в несколько часов очень долго отдавать тепло.

Выбор подходящего типа печи, в первую очередь, зависит от режима проживания и площади дома. Печь из кирпича более актуальна для частного дома, в котором живут постоянно.

По назначению их принято делить на:

  • исключительно отопительные;
  • отопительно-варочные, которые представляют собою всем известные русские печи, так называемые, шведки и пр.;
  • варочные;
  • узконаправленные угловые печи для бани, теплицы, гаража и пр.

По форме их делят на прямоугольные, квадратные, круглые, Т-образные и угловые печи из кирпича.

Еще одним важным техническим параметром конструкции является теплоотдача. По этому критерию их разделяют на тонкостенные, толстостенные и комбинированные. В зависимости от способа внешней отделки печи можно поделить на: кирпич «под расшивку», отштукатуренную конструкцию, обвязанную печным кафелем или плиткой, в металлическом кожухе (круглые печные конструкции). Не последнее место при выборе подходящей печи занимает и структура дымоходных каналов, которая бывает прямоточной или противоточной, бесканальная или с нижним прогревом, с горизонтальными или вертикальными каналами и пр.

Отопительная печь с нижним обогревом размером 1290×510 мм

Отопительная печь имеет размеры, мм: 1290x510x2310 (см. рис. 6).

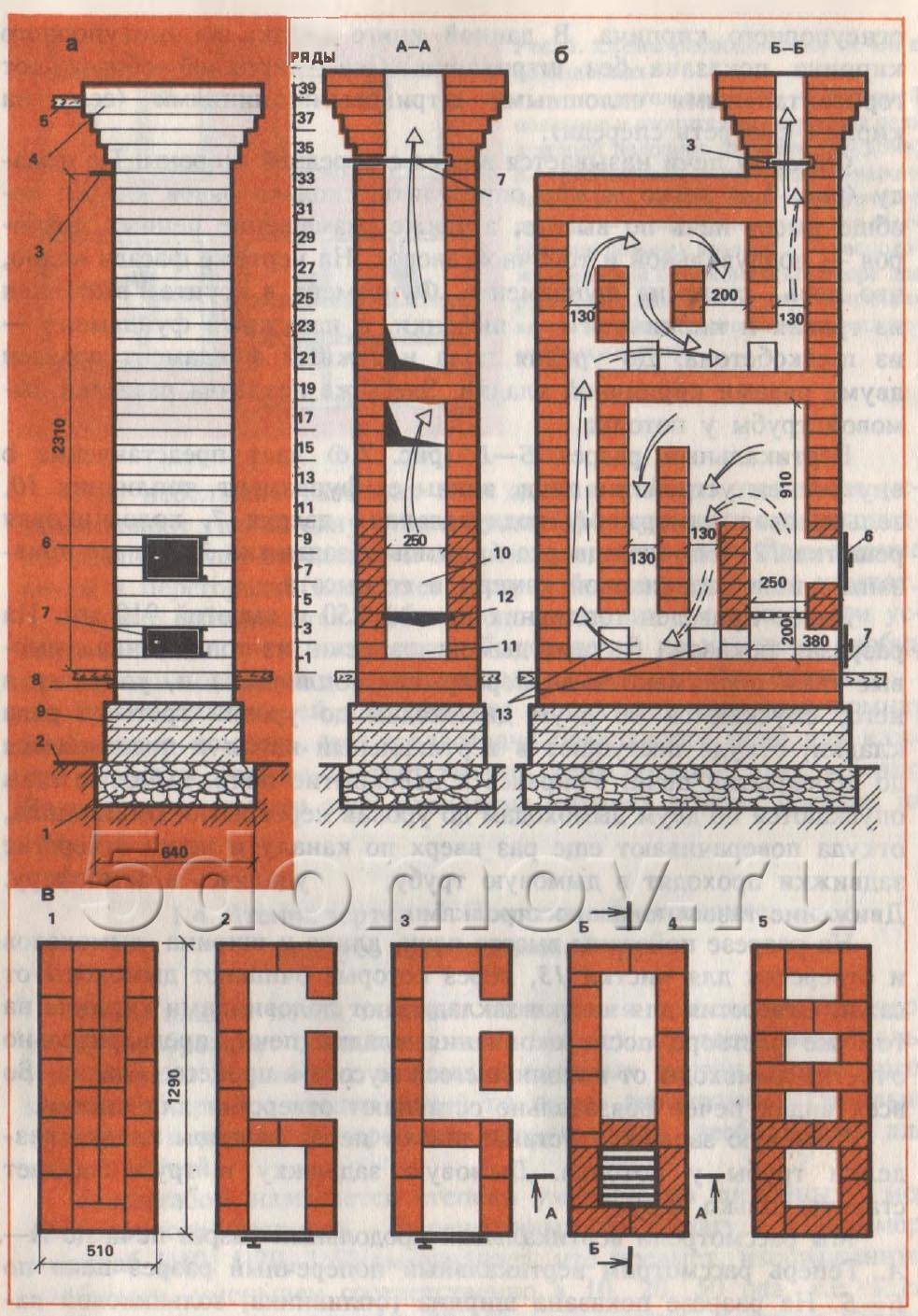

Рис. 6. Отопительная печь размером 510×1290 мм а — фасад; б — разрезы А—А; в — кладка 1 —5 рядов; 1 — фундамент в грунте; 2 — грунт; 3 — дымовая задвижка; 4 — разделка; 5 — потолочное перекрытие; 6 — топочная дверка; 7 — поддувальная дверка; 8 — гидроизоляция; 9 — наружный фундамент; 10 — топливник; 11 — зольниковая камера; 12 — колосниковая решетка; 13 — отверстия для чистки

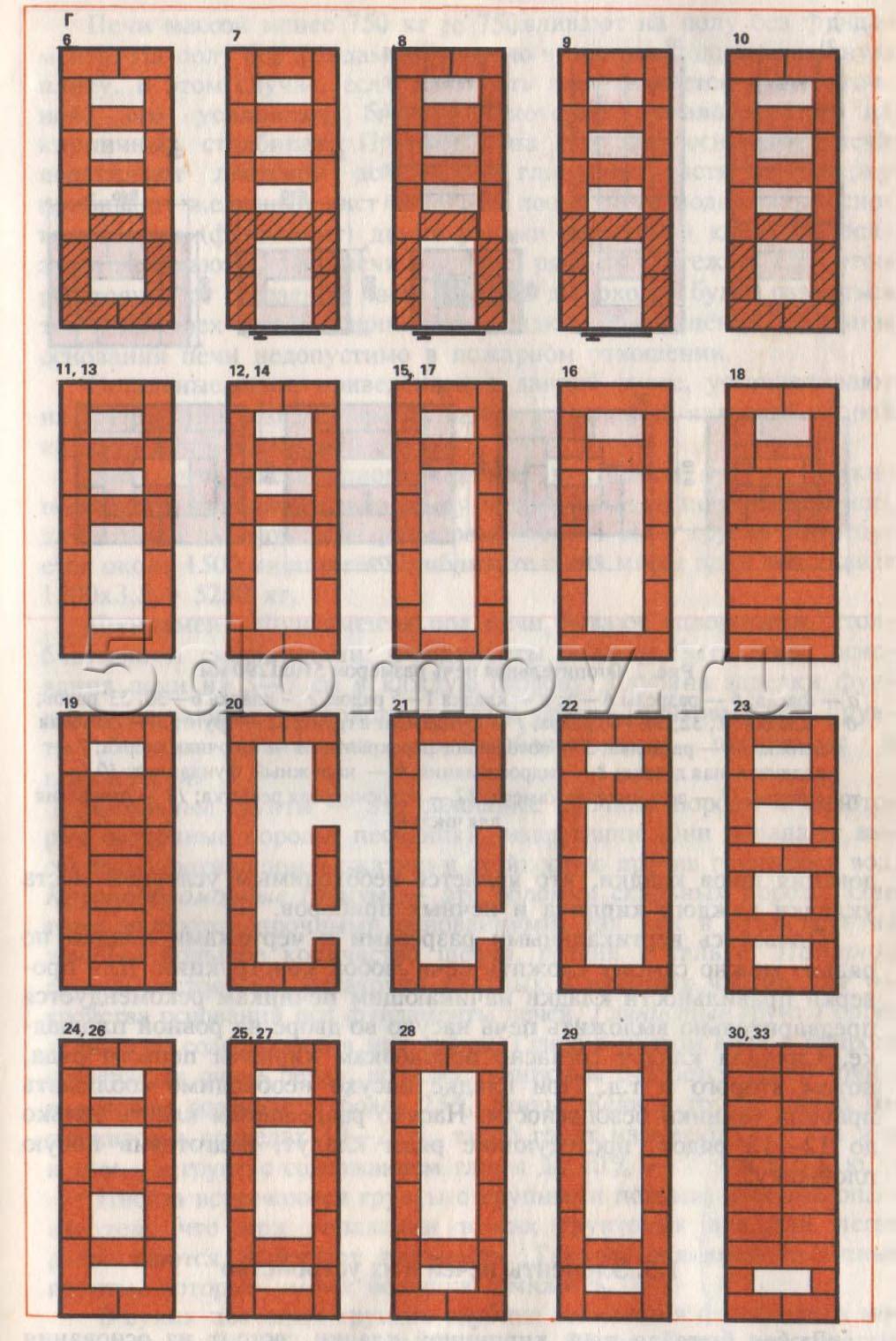

Рис. 6. Продолжение г — кладка 6—30, 33 рядов

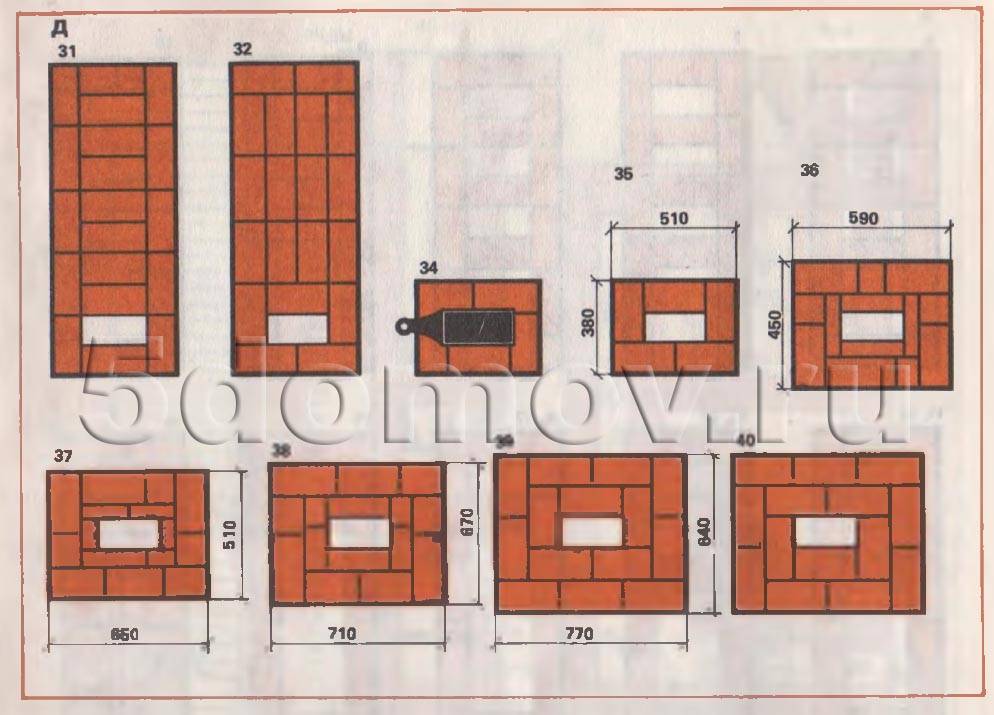

Рис. 6. Продолжение д — кладка 31,32, 34—40 рядов

Расход материалов (без фундамента и трубы) следующий:

  • кирпич красный — 400 шт,,
  • кирпич огнеупорный — 220 шт.,
  • глина красная — 16 ведер,
  • глина огнеупорная — 10 ведер,
  • песок — 11 ведер,
  • дверка топочная — 250×210 мм.,
  • дверка поддувальная — 250×140 мм,
  • задвижка дымовая 130×250 мм,
  • решетка колосниковая — 300×250 мм,
  • дверки прочистные размером 130×140 мм — 4 шт.,
  • предтопочный лист — 550×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для приготовления раствора и подноски материала потребуется около 6 ч.

Теплоотдача печи при одноразовой топке составляет около 3,8 кВт (3300 ккал/ч), при двухразовой топке — 5,1 кВт 14 400 ккал/ч)^ Печь рассчитана для отопления помещения площадью до 35 м .
Кладку печи с четвертого по восемнадцатый ряд желательно проводить из огнеупорного кирпича.
При правильной эксплуатации КПД этой печи бывает до 80%, а при применении герметических (топочной и поддувальной) дверок достигает 85%.

Кладка печи несложная, ее проводят согласно порядовкам, соблюдая при этом правильность чередования швов.

Инструмент

Печь-малютка – предельно проста в кладке, поэтому попробовать себя в качестве печника может любой владелец строения. Следует только заранее запастись нехитрым инструментом:

  • Киркой;
  • Молотком;
  • Уровнем;
  • Отвесом;
  • Мастерком;
  • Кельмой – для наружных углов;
  • Правилом.

Навыки откалывания кирпича нужной длины или скалывания его на угол – приходят с опытом. Поэтому, чтобы не экспериментировать и не тратить понапрасну купленный поштучно кирпич, лучше воспользоваться угловой шлифмашинкой (болгаркой), с диском по кирпичу или бетону. Это позволит вам получать идеально ровные заготовки, и не мучится с обтесыванием выступающих неровных торцов.

Общепринятая классификация

Представленный тип печей делится на несколько разновидностей. Их классифицируют по материалу производства — это кирпичные и металлические конструкции. Можно выделить несколько вариантов, которые отличаются по методу использования:

Стационарные конструкции

После постройки уже нельзя сменить месторасположение, поэтому перед установкой важно тщательно выбрать место. Перевозимые

Они перемещаются при помощи транспорта

Конструкция не разбирается. Передвижные. Главное преимущество — компактные размеры. Такие печи можно транспортировать в багажном отделении, больших сумках. Для работы не требуется обеспечивать специальное обустройство.

Порядовка отопительно варочной печи:

Наиболее оптимальный вариант для сооружения варочной поверхности — это чугун. Сплошную плиту можно использовать для подогрева уже готовой пищи. На специальных конфорках со съемными вкладышами можно жарить и варить.

Основные требования к дровяным печам для отопления частного дома

Если конструкция подобрана правильно, она соответствует нескольким условиям:

При выборе отопительного аппарата необходимо руководствоваться следующим требованиями:

Экономия. Одно из главных требований – топливо должно расходоваться в малом количестве.
Прочность. На срок службы печи напрямую влияют качественные материалы, прочные детали, а также интенсивность использования. Тогда аппарат прослужит от 20 до 50 лет.
Размеры. Для небольшого здания это критичный показатель. Но и в маленькой отдельно стоящей постройке нет смысла ставить огромный монументальный котел.
Достигаемый эффект. Печка поддерживает комфортную температуру как можно дольше.
Эстетика. Лучше выбирать из тех моделей, которые вписываются в дизайн всех помещений.
Безопасность

Важно, чтобы все было выполнено из пожаробезопасных материалов, не перегревалось и не пропускало открытое пламя выше варочной панели.

Как подобрать мощность печного отопления в частном доме

Главное, что нужно сделать – выбрать печь правильного размера, если точнее, нас будет интересовать площадь нагреваемых поверхностей. Здесь обязательно необходимо учесть общие теплопотери здания. Считается, что печь должна при двухразовой топке восполнять их с погрешностью в 10-15 процентов. Для определения необходимой тепловой продуктивности есть простая формула (задача нагреть помещение до +18, при наружной температуре в  -30). Для этого кубатуру дома умножают на коэффициент 21 и получают значение в ккал/час. Для справки: один квадратный метр зеркала каменных печей даёт в среднем около 300 ккал/час, плита отопительно-варочных моделей излучает примерно 600-900 ккал/час, отопительный щиток – до 1200.

На самом деле, печи для домов в 100-120 квадратов есть и активно используются. А модели на 5-7 киловатт (50-70 м2) вообще считаются классикой.

Применяется и более простая методика расчета – на каждые 10 квадратных метров площади коттеджа должно приходиться около 1 кВт мощности печи. Для справки: это порядка 860 ккал/час. Естественно, эти значения приблизительны, рассчитывать конфигурацию и конкретные характеристики следует индивидуально.

Профессиональный печник – это человек, принадлежащий к особой касте. Однако практика показывает, что многие домашние мастера могут освоить технологию и самостоятельно сделать печное отопление. Хотя, следует понимать, что есть и непростые конструкции, за которые любителям лучше не браться. В любом случае, план дома с печным отоплением должен быть одобрен специалистами.

Какую печку из кирпича выбрать для дачи?

Выбор конструкции печи обуславливает размер и тип помещения. Для больших коттеджей потребуется массивная печная конструкция с толстыми стенами, которая будет долго нагреваться, но при этом сможет длительное время удерживать температуру. Сложить такую печь – задача не простая. Здесь потребуется определенный опыт и знания.

А вот с небольшой печкой для отопления маленькой дачи может справиться даже новичок, если следовать четко схеме и не менять правила кладки.

малогабаритные печи

На первом месте по популярности отопительно-варочных печей достойно размещается шведка, которая пользуется среди русских печников заслуженной любовью и уважением.

Эта конструкция представляет собой компактную эргономичную форму с небольшой варочной поверхностью, трехканальной камерой. Она идеально подходит для маленькой дачи, длина колеблется от 880 до 1250 мм.

Для расположения такой печи чаще всего выбирается место между кухней и гостиной. Таким образом, печь выполняет двойную функцию: служит для приготовления пищи и украшает гостиную камином.

В Интернете сегодня можно найти сотни различных схем кладки шведской печи с варочной поверхностью, поэтому ее будет не трудно реализовать для дачи. Множество печников внесли в стандартную схему кладки дополнительные опции, поэтому каждая конструкция называется по имени своего создателя: печь Буслаева, Кузнецова и т.д. Но принцип работы в них один и тот же.

Традиционно русской печью можно назвать громоздкую массивную конструкцию, которую украшает не только варочная плита с духовым шкафом, но и просторная лежанка.

Печь с лежанкой

Эта печь уже является не только функциональным устройством для приготовления еды, но и местом для отдыха. Она позволяет хорошо прогревать помещение, длительное время удерживая тепло, благотворно воздействует на организм человека, благодаря чему владельцы таких печей меньше подвержены простудным заболеваниям.

Постройка обычно имеет две топки (главную и дополнительную). Благодаря особой конструкции печи, прогрев осуществляется равномерно, снизу вверх. Для растопки подойдет любое твердое топливо, а к материалам для кладки русской печи не предъявляются особо строгие требования.

Особое место среди малых отопительно-варочных печей занимает малютка В.А. Потапова, созданная известным инженером в начале 20 века. Для ее кладки нужно всего 211 кирпичей, а габариты печи составляют всего 630 * 510 мм.

При этом такая малютка вмещает в себя однокомфорочную плиту, небольшой духовой шкаф для выпечки и вытяжку. Такой вариант печи станет отличным решением для небольшого садового домика или дачи в одну комнату.

В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.

Порядовка варочной печи

Как правильно построить печь

В подавляющем большинстве случаев строительство начинается с устройства фундамента для будущего источника тепла. Исключение могут составлять уличные мини-печи, что из-за небольшого веса иногда ставятся прямо на бетонную стяжку двора. Все остальные независимо от расположения должны возводиться на прочном основании. Причем не допускается, чтобы фундамент печи связывался с основанием дома или устраивался к нему впритык, необходимо оставлять зазор не менее 5 см, а лучше – 10.

Важно. Невыполнение этого требования может привести к тому, что спустя год — два печь может потрескаться и даже отклониться от вертикали. Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали

Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные

Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали. Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные.

Независимо от типа основания вначале нужно выкопать яму, чьи габариты превышают площадь печи на 10 см в каждую сторону. Глубина зависит от мощности верхнего слоя чернозема или другого просадочного грунта, подошва же фундамента должна опереться на более плотный слой. В первом случае котлован закладывают бутовым камнем с перевязкой, используя раствор из таких компонентов:

  • песок – 6 частей;
  • цемент – 1 часть;
  • известь, размешанная с водой – 1 часть.

Все пустоты между камнями также заполняются этим раствором, им же выравнивается верхняя часть, находящаяся на глубине 80 мм от пола. Железобетонное основание заливают с опалубкой и арматурной сеткой, предварительно насыпав на дно котлована подушку из щебня толщиной 10 см.

Важно. После застывания раствора или бетона на верх фундамента надо уложить гидроизоляционный барьер из рубероида в 2 слоя

Кладка печи ведется согласно порядовкам с соблюдением толщины швов в пределах 3—5 мм. После укладки каждого ряда необходимо контролировать соблюдение вертикали и горизонтали с помощью отвеса и строительного уровня. Раствор на кирпич можно наносить мастерком либо вручную, допускается легкое пристукивание камня после постановки на место.

Остатки раствора убирают с обеих сторон стены, причем внутреннюю протирают мокрой тряпкой для создания более гладкой поверхности. Это нужно, дабы обеспечить наименьшее сопротивление дымовым газам.

При установке фурнитуры и баков для воды важно проследить, чтобы между кладкой и металлической поверхностью не было щелей, места сопряжений надо тщательно заполнить раствором, иначе печь станет дымить. По окончании строительства необходимо выдержать 2 суток до полного высыхания раствора, после чего можно производить пробную топку печи начиная с небольшого количества дров. Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:

Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:

Схема кладки печи для дома

Схема кладки печи для дома, это первое что потребуется человеку, решившему обустроить в своем жилище отопление при помощи печи. В этом материале мы рассмотрим какие схемы кладки домашних кирпичных печей существуют, в чем их особенности и различия.

  • 1. вподрезку;
  • 2. с пустыми швами;

При обустройстве печки по первому способу, штукатурка печи не требуется, поскольку заполнение всех швов осуществляется раствором. Толщина стенок печи предопределяет способ, с которым укладываются кирпичи. Стенки выкладывают толщиной одного кирпича, и половины кирпича. Иногда, можно встретить кладку в 3,4 кирпича. Для работ по обустройству печи обязательно нужно пользоваться печным кирпичом. Его еще называют «красный кирпич», полнотелый. Ни при каких обстоятельствах не пользуйтесь кирпичами, которые были взяты от какого-нибудь разобранного строения, керамзитоблоками или щелевыми кирпичами.

Укладка первого ряда производится просто кирпичем, не пользуясь раствором. Кирпич равняют, определяют переднюю стенку, места, в которых будут располагаться все дверцы. Эти операции можно назвать последней «прикидкой». Когда данные действия будут произведены, кирпичи ложатся с раствором.

После этого, начинают укладывать углы. Следующий этап, по советам специалистов – это обустройство контура всей печки. Пользуясь отвесами, от потолка к к углам печки протягивается бечевка. При помощи этих вертикальных линий, вы легко сможете ориентироваться во время работ.

Учитывая модель выбранной вами печки, следует определить области, в которых будут располагаться: поддувало, топочная камера, зольник. Дверцу под поддувало устанавливают тогда, когда выложат третий ряд кирпичей, спустя один ряд выкладывают зольник.

После этого, идет обустройство топки. Каждая дверца прикрепляется обожженной проволокой. Когда вы дойдете до выкладки свода, нужно будет произвести подпил кирпичей. Потребуется расчет, призванный обеспечить хорошую стыковку кирпичей между собой. Укладку свода начинают после того, как будет выложен второй ряд кирпича после дверци топки.

Для облицовки камеры сгорания пользуются специальным огнеупорным кирпичом. Поскольку облицовочный кирпич и кирпич кладки обладают разными температурными характеристиками, то монтаж облицовки к самой печи не должен быть выполнен жестко. Во время монтажа трубы дымохода, следует позаботиться о обустройстве специальной задвижки, регулировка которой должна производиться плавно и без труда.

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

Схемы отопительных щитков к печам

  1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
  2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
  3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
  4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Примечание: бывают еще щитки последовательно-параллельной схемы или шахматные. Самые сложные, но и самые легкие, сопротивление току газов оказывают наименьшее. Единственно возможный вариант для грубы в дом с отапливаемой мансардой, см. далее.

Печь-шведка

Еще один вариант варочно-отопительных печей. Это более компактное устройство, в котором варочная панель прячется в углубление. Кроме того, дополнительно над плитой имеется специальная ниша для сушки различных трав, ягод и прочих продуктов.

Как еще называют такие печи для дома из кирпича – «шведка». Подобное устройство имеет массу преимуществ в сравнении с другими печками. Благодаря своей конструкции устройство обладает самым высоким коэффициентом полезного действия – более 60%, так как отопительные каналы идут во всю печь из кирпича для дома. Отзывы использующих подобную печь отмечают, что при небольших габаритах такая конструкция способна обогревать до 70 кв.м жилого помещения.

Ее также возможно использовать в разных режимах работы, при этом практически исключена возможность задымления благодаря особенностям конструкции дымохода. К тому же, подобную печь возможно совместить с камином, когда оба устройства будут использовать один дымоход. Если разместить эту конструкцию на границе гостиной и кухни, то в рабочем помещении вы получите настоящую печь со всеми необходимыми атрибутами, а в гостиной уютный камин.

Преимущества

  • Компактность и мощность КПД. Так «шведка» средних габаритов, площадью в 1 кв. м. может обеспечить теплом 30–40 квадратов и отопить сразу 2 помещения при условии комплексного перегородочного расположения. По тепловой эффективности ее часто сравнивают с «русской» печью.
  • Возможность использования в любое время года. Конструкция позволяет в зимнее время применять печь как отопительно-варочную, а в летнее, без повышения температуры всего тела устройства, готовить пищу.
  • Разогрев в короткие сроки.
  • Легкость сборки при сложности дымоходной системы.
  • Экономичность использования топлива.
  • Многофункциональность. При том что в конструкцию можно включить такие устройства, как барбекю, мангал, лежанку и так далее.
