Правильная установка камина в деревянном доме: нормативные требования + этапы монтажа

Виды каминов: какие модели можно устанавливать в деревянных домах

В деревянном доме разрешена установка каминов, но со строгими требованиями к монтажу. На рынке представлено много разнообразных моделей. Сложность установки зависит от материалов изготовления топки, вида топлива, конструкционных особенностей дома.

Классический очаг в срубе

Классификация по типу конструкции и месту монтажа

По форме корпуса различают:

Угловые камины. Такие топки устанавливают в углах помещений.

Угловой очаг

Прямые стеновые. Среди прямых конструкций – встраиваемые и пристенные. Встраиваемые монтируют внутри стен, часто используются при установке отопительных каминов для обогрева двух смежных помещений. Пристенные – устанавливают возле стен.

Встраиваемая модель

Изолированные. Круглые, прямоугольные, квадратные, с открытой и закрытой топкой – отдельно стоящие очаги размещают на свободной площади, на расстоянии от стен, часто – по центру гостиной.

Стилизованный под старинную печь камин в деревянном доме-избе

Разновидности топок каминов по типу потребляемого топлива

В доме с деревянными стенами и перекрытиями с особой тщательностью нужно подходить к выбору типа камина. Некоторые конструкции с открытым очагом запрещены к установке в деревянных домах. На рынке же представлено множество топок на альтернативном топливе, которые могут быть смонтированы в любых помещениях без дымоходной части.

По типу топлива камины, которые подходят для деревянных домов, классифицируют:

Классические, твердотопливные. Стандартные дымоходные конструкции, топки которых рассчитаны на применение дров или угля. Такие камины устанавливают в деревянных домах с обязательным устройством отдельного фундамента, изоляции прилегающих поверхностей, перекрытий.

Классический камин

 Электрические. Самые надежные, с точки зрения пожарной безопасности, конструкции. Вместо открытого огня прогрев воздуха происходит за счет электроэнергии. А имитацию живого огня создает подсветка внутренней декорации. Электрические очаги просты в монтаже, для установки не обязательно формировать фундамент, дымоход не предусмотрен. Это идеальная конструкция для установки на верхних этажах деревянных домов, в мансардных помещениях. Главное – исправная проводка в надежной изоляции, которая выдержит нагрузку.

Электрический камин: простая установка и безопасность

Биокамины. Сравнительно новый тип каминов, которые оптимальны для монтажа в деревянных домах, – декоративные очаги, работающие на этаноле. Внутри топки – емкость для топлива и керамическая горелка. Преимущество биокамина – полное отсутствие золы, сажи и вредных веществ. Для обогрева помещения такого очага недостаточно, основная функция – декоративная. Существует несколько типов конструкций: настенные, подвесные, напольные и настольные. Особенность – выделение при сгорании топлива пара, увлажняющего воздух. Дымоход – не обязателен.

Подвесная модель на биоэтаноле

Газовые. Внутри камеры устанавливается газовая горелка. Вместо дров используется сжиженный или природный газ. Требования к монтажу не отличаются от требований к установке классических каминов. Обустройство дымохода – обязательно.

Материалы изготовления каминов

Классические очаги с открытым пламенем, работающие на дровах, могут быть изготовлены из металла или чугуна. Такие топки встраивают в декоративные каминные конструкции из камня, дерева, искусственного камня, кирпича. Каминные группы оборудуют дымоходами, которые закрываются гипсокартонной обшивкой. Открытые топки в деревянных домах обязательно оборудуют защитными экранами из стекла или стали.

Чугунная топка с облицовкой керамическими изразцами

Кирпичный камин в деревянном доме – это сборная конструкция на отдельном фундаменте. Для кладки используют рядовой кирпич. Топку выкладывают шамотным (огнеупорным) кирпичом. Вариантов оформления дымохода – два: металлическая труба или кирпичная кладка.

Кирпичный камин с каменной облицовкой

Био- и электрокамины изготавливают из стали и огнеупорного стекла.

Встраиваемый биокамин

Это интересно: Устройство камина — чертеж печи и дымохода с закрытой топкой своими руками в частном загородном доме, Варяг-9

Как выбрать печь для дома

Выбирая отопительную печь для дома каркасного типа, учитывайте не только стоимость и внешний вид, но и технические характеристики оборудования.

Основное предназначение

Прежде всего следует учесть режим пребывания в доме. То есть, если планируется использовать постройку для постоянного проживания, то рационально установить печь с высокой тепловой инерцией, так как при этом тепло будет долго держаться и топить получится реже. Если же дом используется в качестве дачи в летний сезон, а зимой лишь иногда, то рациональнее установить камин. Компромиссным вариантом в данном случае будет печь-камин.

Кроме того, необходимо задать себе вопрос: печь будет использоваться только в качестве отопительного прибора или и для приготовления еды в постоянном режиме?

Выбор мощности и месторасположения

Требуемая мощность определяется из расчета 1 кВт на 10 кв. м площади помещения при средней высоте потолка 2,5 м.

Мощность печи заводского изготовления несложно найти в техническом паспорте

Определение мощности самостоятельно построенных печей – непростая задача, при решении которой необходимо учесть влияние множества параметров: площади поверхности, объема топки, вида применяемого топлива и других. Усредненное значение можно получить умножением 400 ккал/ч на площадь её свободной поверхности.

Что касается расположения, не стоит забывать, что печи-камины способны нагревать воздух не более чем в трех прилегающих помещениях. Идеальным местом для установки печи-камина в каркасном доме считается гостиная, где наиболее часто проводят время.

Хорошее решение для расположения печи – в простенке. Таким образом от нее будут обогреваться смежные комнаты. В конце концов, самый лучший вариант – это печь с теплообменником или водяным котлом. При этом расположение уже не имеет особого значения.

Материал

При строительстве кирпичной печи в доме можно быть уверенным, что будут учтены все индивидуальные пожелания его владельцев. Но это потребует определенных временных затрат на поиски хорошего мастера, а сам процесс строительства может затянуться на длительный срок. Именно поэтому наибольшую популярность приобрели отопительные печи, изготовленные в заводских условиях.

Для более быстрого нагрева воздуха в помещении наилучший вариант – печь-камин из листовой стали. Она мгновенно нагревается, но остывает быстрее чугунной.

Облицовка

Для придания камину достойного вида и стиля используется облицовка его топки с помощью кафеля либо штукатурки на основе асбеста.

При сооружении каминов с закрытой топкой проведение облицовки является необходимым условием. Для этого применяют кирпич, плитку, мрамор, деревянные и др. материалы.

Зачастую применяется оштукатуривание поверхности каминов.

Этот способ очень распространен благодаря своей доступности и простоте

Важно!!! Оштукатуривание проводится в два захода, толщина конечного слоя штукатурки не должна превышать 50 мм

После высыхания штукатурку покрывают слоем краски. Также для облицовки каминов применяют жаростойкий гипсокартон или керамическую плитку.

Где лучше установить в доме?

Остановиться можно на месте, которое хорошо заметно со стороны, либо на каком-нибудь неприметном уголке. Главный критерий выбора места для хорошей буржуйки – доступ к ней буквально со всех сторон. Пользователю нужно проверять, все ли в порядке с устройством в процессе использования.

Старайтесь придерживаться этой схемы

Между пешкой, стеной и другими предметами, включая мебель, трубы и прочее должно быть минимум полметра. Это правило необходимо соблюдать из-за того, что печь буржуйка для дачи будет сильно нагреваться, вплоть до 500 градусов (обычно до 200-300, но результат зависит от особенностей установки).

Какие виды поверхности подойдут для установки на нее печи буржуйки для дома:

керамическая плитка; бетонный пол; кирпичная напольная кладка (натуральный или синтетический состав – разница есть, поэтому лучше к заменителям и искусственным имитаторам подходить с осторожностью); жестяное покрытие. Пример установки буржуйки в доме

Пример установки буржуйки в доме

На какие поверхности запрещено ставить буржуйку в дачном домике:

• ламинат;
• линолеум;
• мягкие покрытия;
• паркет;
• пол, выполненный из досок (дерево, ДСП, ДВП – роли не играет, запрещено устанавливать на любую деревянную поверхность).

Почему действует это ограничение? Дачная печка буржуйка может вызвать возгорание, постоянно, в течение длительного, а иногда даже короткого времени контактируя с несовместимым материалом.

При выборе места для буржуйки в дачном доме нужно учитывать высоту помещения. Выбирайте точки, которые позволяют установить трубу дымохода в вертикальном положении без необходимости делать стыки, повороты, наклоны. Учтите, что вам придется открывать дверку для закладки топлива, поэтому места должно хватать для человека, осуществляющего добавление топливной массы.

Еще примеры установки на фото:

Фото 1

Фото 2

Фото 3

Монтаж металлических печей: способы и требования

Для большинства людей камин символизирует тепло и уют. Пламя огня создает обстановку для отдыха душой. В настоящее время наиболее популярен металлический камин в деревянном доме. Причиной этого является высокая надежность и технические характеристики.

Современные металлические камины

Данное отопительное оборудование довольно часто применяется для обогрева дач, бань, рабочих вагончиков и подсобных помещений.

За годы использования металлические камины дома претерпели массу изменений, что положительно сказалось на таких параметрах как:

Металлические печи камины могут работать на различном топливе, но наиболее популярными являются камины металлические дровяные. Это обусловлено легким обслуживанием и доступностью топлива.

Выбор металлических каминов для дома

Металлический камин на дровах необходимо подбирать на основании следующих показателей:

1. Скорость обогрева
2. Максимальная температура которую поддерживает конструкция
3. Размеры оборудования
4. Материал изготовления
5. Вид топочной дверцы
6. Удобство обслуживания

В настоящее время популярны конструкции из стали и чугуна. По своим размерам отопительные конструкции подразделяются на:

1. Мини-камины ( на 12 кв.м)
2. Стандартные ( на 12-24 кв.м)
3. Большие ( свыше 24 кв.м)

Металлические камины для дома дровяные, могут быть облицованы талькохлоридом или керамикой. Это увеличивает первоначальный нагрев и незаметно снижает неприятный жар при максимальном нагреве, при этом увеличивая продолжительность отдачи. Металлические камины фото:

Место для установки металлического камина своими руками

Большое значение имеют технические характеристики камина из металла, но не менее важно и его расположение. Потому как распространение тепла происходит не только методом конвекции, но и тепловым излучением, которое исходит от стенок конструкции. Место установки можно подобрать как в процессе проектирования, так и после строительства

Но наиболее популярной считается металлическая печь камин угловая. Камин угловой металлический позволяет экономить место в довольно скромных помещениях, не ущемляя свои функции отопления, при меньшей занимаемой площади. Перед установкой необходимо так же продумать где будут храниться дрова

Место установки можно подобрать как в процессе проектирования, так и после строительства. Но наиболее популярной считается металлическая печь камин угловая. Камин угловой металлический позволяет экономить место в довольно скромных помещениях, не ущемляя свои функции отопления, при меньшей занимаемой площади. Перед установкой необходимо так же продумать где будут храниться дрова.

Металлический камин для дачи и пожарная безопасность

При соблюдении правил пожарной безопасности, установить в деревянном доме можно и открытые металлические камины.

Установка конструкции производиться на пол, выложенный из огнеупорных материалов

Края которых должны выступать за периметр, не менее 60 см от корпуса.

Стены изолируются листовыми, огнеупорными материалами благодаря которым можно снизить расстояние от стены до конструкции с 1 метра до 20 см.

Особое внимание стоит уделить дымоходу. Необходимо использовать дополнительную защиту

Расстояние от поверхности до потолка должно быть не менее 1,2 м, от топки до противоположной стены 1,3 м. Все основные рекомендации подробно описаны в паспорте каждого изделия.

Металлические печи камины для дачи — установка

Все зависит от модели, в каждом случае нужны разные виды подсоединения и элементы сборки. Каждый поставщик старается выполнить оборудование с небольшим количеством деталей. Информация по монтажу имеется в сопроводительных документах.

• Большинство конструкций просто монтируются на подготовленное место. Вся сложность заключается в прокладке дымохода.
• Дымоход может быть с вертикальным или горизонтальным выходом. Благодаря богатым наборам трубных элементов, его можно выполнить под любым углом.

Стоит отметить: В настоящее время популярность набирает дымоход, проведенный через стену. Но такой вид подходит не для всех отопительных конструкций.

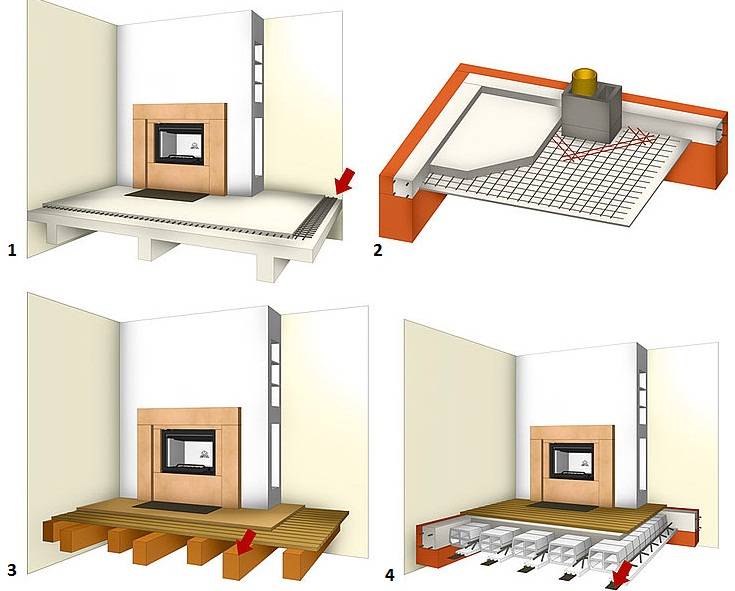

Устройство основания камина

В зависимости от габаритов и используемого материала вес топки может быть больше 100 кг, а с учетом облицовки иногда и свыше 500 кг. Плюс вес кирпичной перегородки, защищающей деревянную стену дома. Это уже практически 1000 кг. Добавим еще вес дымоотвода. Такая конструкция требует наличия термостойкого прочного основания.

Поэтому перед кладкой камина демонтируется напольный слой и роется котлован. На его дно укладывают слой щебенки, уплотняют и заливают раствором из смеси песка и цемента в соотношении 3:1.

Далее укладывают рубероид для гидроизоляции.

Перед камином на деревянном полу укладывается лист металла.

Для возведения пристенных каминов изолируется примыкающая к ним стена здания с помощью жаропрочных материалов, например, кирпича.

При кладке его основания применяют красный кирпич, при создании топки – огнеупорный. При строительстве дымохода применяются листы металла.

Основание

Некоторые модели отдельно стоящих газовых каминов или электрических каминов-комплектов не требуют укрепления напольного покрытия. Вследствие своей малой массы они могут устанавливаться в многоэтажных домах. Необходимо предварительно рассчитать нагрузку, приходящуюся на единичную площадь и ознакомиться с техническими характеристиками перекрытия дома.

Чугунная топка будет встроена в кирпичный корпус, а значит, масса нашей конструкции потребует надежного фундамента. В идеальном случае фундамент под камин возводится одновременно со строительством дома, но такой предусмотрительностью мало кто обладает.

• Первым делом демонтируется напольное покрытие. Поднимаются полы на такой площади, чтобы было удобно проводить работы. Необходимо выкопать котлован, размеры которого будут на 30 см больше корпуса камина с каждой стороны, кроме прилегающей к стене.
• Заливку фундамента выполняют с использованием армирующих элементов. Если грунт влажный, то рекомендуется использовать каменный бут. Послойно заливая фундамент, доводят его до уровня пола. После застывания раствора поверхность фундамента накрывается гидроизоляционным материалом и производится кладка двух рядов кирпичного основания будущего камина. Его уровень необходимо довести до строгого горизонтального состояния.

Работы по строительству бетонной стяжки

Кирпичная печь

Полный керамический кирпич – оптимальный вариант для кладки печи в деревянном доме своими руками

Обратите внимание на качество материала. Качественный кирпич имеет примерно одинаковый цвет горения и не имеет дефектов, да и геометрические формы не должны отличаться

Особенности кладки печи из кирпичей

Кладка печи имеет строгую схему, нарушение которой чревато последствиями типа разрушения готовой конструкции или ассиметричного результата. Первый ряд требует особо внимательной кладки, это станет залогом идеально прямых углов и длительной службы агрегата. Перед началом работы кирпичи советуют намочить в ковше с водой.

Приступая к работе, позаботьтесь о приобретении необходимого материала и фурнитуры. Чугунные элементы – наилучший вариант для кирпичной печи: для духовки, плиты, двери топочной, поддувальной, прочистной, ковша, решетки и задвижки. Ковш можно использовать в качестве инструмента в возведении печи. Также профессиональные печники имеют свои наборы для кладки печей. Вы можете их арендовать или купить в строительных магазинах.

Глиняный раствор или раствор от производителей выбирает каждый под себя, но специалисты рекомендуют брать готовые растворы из-за их улучшенных качеств. Глиняный раствор изготавливают из песка и глины с водой.

Печники делятся хитростью: одинаковую толщину шва получают, используя две тонкие проволоки как прокладку между кирпичами.

Здесь же уместно знать еще несколько советов:

1. Соблюдение перевязки швов повысит прочность кладки.
2. Перед тем, как класть кирпичи в раствор, его выставляют и подгоняют в сухом виде.
3. Повороты для выхода газов лучше округлять для плавного выхода.

После укладки 2-3 рядов из углов устанавливают вертикальные направляющие в виде веревок или деревянных реек. Веревки привязываются к гвоздям на четырех сторонах печи и к потолку.

Колосниковая решетка должная быть чугунной для того, чтобы выпавшие угольки там догорали. Поэтому данный элемент устанавливается с зазором и иногда со скосом. Горение угольков в таком месте безопасно. Затем устанавливается топочная дверь на монтажной проволоке, которую помещают в швы, чтобы она не плавилась во время длительного горения топлива. В остальном помогут кирпичи, доски и другие приспособления.

Последний ряд, на котором будет установлена плита, сначала кладется без раствора, чтобы очертить расположение плиты. Выбираем паз, кладем в него асбестовый шнур, и только потом кладем его на раствор. Варочные печи на этом этапе дополнительно могут быть оснащены полноценными духовками и даже баком для подогрева воды. При отсутствии электронной, печная духовка может выполнять ее функции.

Во время работы по кладке дымохода не забудьте о необходимости установки задвижки на канал летнего хода. Она располагается во внутреннем углу отделения для варки.

Стенки колпака выкладываются до проема на потолке. Несколькими кирпичами перекрывается печка, и просвет между ними заполняется минватой. Это делается для того, чтобы обеспечить дополнительную теплоизоляцию и увеличить обогрев.

Далее стоит выложить из кирпича декоративный поясок по верху готовой конструкции, и приступить к устройству дымоходной трубы. Кирпичный вариант более долговечен, по сравнению с асбестовым и металлическим.

Готово! Вы смогли установить печь в деревянном доме! Теперь осталось только провести внешнюю отделку в соответствии с вашими индивидуальными предпочтениями и вкусами.

Таким образом, дровяной вид обогрева через века все же остается главным видом топлива на даче

И, выбирая вид печи, стоит обращать самое главное внимание на пожарную безопасность. Несмотря на то, что процесс кладки – непростая и трудоемкая работа, ее можно делать своими руками и остаться при этом довольными

Требования к помещению котельной в доме

Если производительность котла больше 30 кВт, то его обязательно надо устанавливать в обособленном помещении. Вся информация, как установить газовый котел в частном доме, дана в нормах СНиП, где есть четкие требования к обустройству котельной для нагревательного оборудования, работающего за счет сгорания топлива.

Разместить котельную можно на чердаке, в подвале (цоколе) или просто в отдельной комнате дома. Обязательным требованием при этом является свободный проход в помещение, достаточная освещенность и обустройство жесткого основания.

Кроме того, установка газового котла в частном доме требования к котельной предъявляет следующие:

объем не менее 13,5 м³ для котлов с мощностью 30-60 кВт и свыше 15 м³ для моделей с большей производительностью;

удобный доступ к оборудованию.

Правильно спроектированная котельная для частного дома Источник teploknam.ru

• в течение часа вентиляция должна обеспечивать трехкратный воздухообмен;
• стены и перекрытия выполняются из негорючего материала;

Расположение печи в деревянном доме

Конкретное место для установки металлической печи в деревянном доме выбирают с учетом особенностей ее работы

При этом важно предусмотреть возможность монтажа дымохода и доступ к печи для дальнейшего обслуживания. Не стоит забывать и о противопожарных отступах – горячая поверхность должна находиться в некотором отдалении от легковоспламеняющихся материалов.

Исходя из того, какую печь установить в деревянном доме, работы проводят таким образом:

Железная печь, которая обогревает воздух (русская «буржуйка» или канадский «булерьян»), располагается так, чтобы обеспечить свободное движение конвекционных потоков. В частности, для обогрева двух соседних помещений металлическую печь в деревянном доме можно встроить в межкомнатную перегородку или подключить к ней воздуховоды.
Если же в печи будет встроен водяной теплообменник, то его участок, проходящий сквозь нагреватель, должен быть нижней точкой системы

Где именно будет установлена печь, не столь важно. Главное, соблюсти технику пожарной безопасности.

Установка печи камина в деревянном доме должна выполняться так, чтобы можно было свободно подключить дымоход

При этом очень важно провести все работы в соответствии с ППБ.

В процессе дальнейшей эксплуатации железной печи ее потребуется обслуживать – чистить топочную камеру, вынимать золу, периодически удалять сажу из дымохода. Поэтому в сторону открытия дверцы топливника нужно оставить достаточное расстояние

Обратите внимание, что если в печи предусмотрено панорамное стекло, то ее установку проводят с учетом этой особенности.

Противопожарные разрывы, то есть отступы от греющихся поверхностей до деревянных стен, должны быть не менее 110-125 см. Со стороны дверцы топочной камеры оставляют от 125 см зазора.

Конструктивные особенности и технические характеристики дровяных каминов

Доступ дыма в помещение перекрывают жаропрочной стеклянной дверцей. Такое решение повышает уровень безопасности.

Применяют распашные и подъемные конструкции

Внешние поверхности декорируют с учетом особенностей дизайна комнаты. Перед камином с открытой топкой часть пола покрывают керамической плиткой, иным не горючим материалом.

Устройство камина в частном доме: важные компоненты и внешнее оснащение

На этом рисунке отмечены детали, которым следует уделить особое внимание разработке проектной документации:

1. В месте выхода трубы делают щель (1) с размером 5-10 см кв. для достаточной вентиляции канала.
2. Проходы (2) через межэтажные перекрытия изолируют (увеличивают расстояние между соседними элементами). Надо исключить чрезмерный нагрев частей строительной конструкции, сделанных из дерева, других горючих материалов.
3. В декомпрессионном отсеке устанавливают вентиляционные решетки (3). Эта камера необходима для защиты примыкающего перекрытия от высокой температуры.
4. Выходные отверстия (4) делают в конвекционном отсеке, где температура достигает +200°Cи более. Через них нагретый воздух поступает в комнату.
5. В этом примере установлена полка из деревянного бруса. Ее защищают изнутри специальной теплоизоляцией (5).
6. Топку (6) устанавливают на регулируемых по высоте опорах. Между ней и частями облицовки оставляют зазоры (7) для свободной циркуляции воздуха.
7. Перед топкой делают покрытие (9) из негорючих материалов, фундамент (10) рассчитывают под соответствующие нагрузки.
8. Чтобы предотвратить попадание осадков и загрязнений выходное отверстие дымохода закрывают «грибком» (11).
9. Эту часть (12) трубы делают выше уровня конька, либо на удаленном расстоянии от него.
10. Если дымоход проходит через не отапливаемое чердачное помещение, снаружи устанавливают теплоизоляцию (13).
11. Герметичность стыков (14) предотвратит проникновение наружу продуктов горения вместе с конденсатом.
12. В этой части монтируют отвод (15) для контроля и очистки.
13. Отмеченное соединение (16) создают с применением специального элемента, который компенсирует температурные деформации.
14. В нижней части устанавливают: еще одно отверстие для очистки (17); входную (18) вентиляционную щель (площадь 15-20 см кв.); сток (19) для конденсата с накопительной емкостью и краном.
15. Независимый канал (20) с изоляцией обеспечит приток свежего воздуха в нужном для нормального функционирования дровяного камина количестве.

Дымоход можно вынести за контур основного строения, если камин, как на фото, устанавливается в деревянном доме

Инструкция по монтажу

Качественное сооружение камина в доме из бруса зависит от грамотного выбора стройматериалов. Для топки выбирается жаропрочный шамотный кирпич. Чтобы соорудить корпус, понадобится красный кирпич. Для строительства конструкции используются специальные жаропрочные смеси.

Фундамент и стены

Во время сооружения пристенных каминов соединяющаяся с отопительным оборудованием стена должна быть сделана из жаропрочных материалов. Для устройства дымоотвода применяются металлические листы. Размеры кирпичной стены должны быть больше габаритов камина на 50 см.

Под основание для очага лучше всего сделать основание, которое не зависит от здания. Это даст возможность не допустить усадки, а также образования трещин. Во время эксплуатации деревянные элементы начинают постепенно деформироваться из-за испарения лишней влаги.

Для организации безопасности системы отопления нужно правильно организовать узлы, в которых дымоотвод проходит через крышу и перекрытия. Отверстия нужно изолировать термоустойчивыми материалами.

https://youtube.com/watch?v=f6ZylrT8Hto

Для создания фундамента потребуется вырыть котлован. Его размеры должны быть больше габаритов конструкции на 20 см. Глубина делается примерно 80−100 см, это будет зависеть от размеров камина. В котлован засыпается битый кирпич и щебень. Далее в основание необходимо залить бетонный раствор. Для полного набора прочности этот фундамент обязан отстояться не менее месяца, только после этого можно начать строительство камина.

Кирпичная конструкция

Кладка выполняться строго с учетом схемы. Для каркаса применяется полнотелый кирпич, во время кладки внутренней топочной камеры — огнеупорный, также нужно использовать специальный жаропрочный состав. Есть определенные правила для установки камина в доме из бруса:

1. При укладке нового кирпичного ряда нужно контролировать горизонтальную плоскость с помощью уровня.
2. Укладка производится с помощью кельмы и мастерка.
3. Слой раствора — 3−4 мм.
4. Строительный состав не должен выходить за грани кирпича.
5. Во время сооружения топки необходимо добиться ее горизонтального расположения. Топочная камера в открытых каминах изготавливается с помощью кирпича, а в закрытых внутренняя поверхность обшивается металлом. Для чугунных каминов желательно установить окошко из жаропрочного стекла. Самыми эффективными считаются закрытые топки, поскольку они дают возможность контролировать горение в очаге.
6. Кладка производится при положительных температурах, это обеспечивает лучшую прочность всей конструкции.

Обустройство дымоотвода

Универсальным дымоотводом считается конструкция из керамических труб. Чтобы правильно провести монтаж, нужно придерживаться определенных правил:

1. Монтаж дымоотвода производится с контролем вертикальности труб и прямолинейности всей системы.
2. Внутренние поверхности стен дымоотвода необходимо обработать с помощью жидкой глины.
3. Для сооружения дымохода используется цементно-песчаный раствор.
4. При обустройстве дымоотвода используются негорючие материалы, а внутри укладывается фольгированная вата.

Чтобы соорудить безопасный камин, рекомендуется устанавливать коренной трехслойный дымоход. Если не хватает свободного места, то используется двухконтурный дымоход из нержавейки. Деревянные части не должны касаться трубы.

Это интересно: дымоход своими руками.

Полы и наружная облицовка

Покрытие на полу около камина обязательно делается из негорючих материалов. Для зоны перед топочной камерой можно использовать огнестойкий камень. Облицовка пола может быть выполнена из камня или кафельной плитки. Простейший способ — укладка листового металла.

Если топка не оборудована стеклянной дверцей, то дополнительно можно установить металлическую решетку. Чтобы придать домашнему очагу уникальный стиль и оригинальный внешний вид, используется отделка кафелем или штукатуркой. Отделка особенно важна для каминов с закрытой топочной камерой. Допускается использование кирпича, мрамора или плитки.

Особенности устройства короба и облицовка металлической топки

Особенно важно учитывать специфику деревянного дома, если топка размещается в коробе:

• Деревянную стену внутри короба следует защищать от жара камина не в меньшей степени, чем при его открытой установке, соблюдать необходимые расстояния, устраивать теплоотражающие экраны.
• В верхней и нижней части короба должны располагаться вентиляционные отверстия, предупреждающие его перегрев. Решёток может быть несколько, желательно по трём или хотя бы двум противоположным сторонам короба. Если их суммарная площадь не указана в инструкции, принимаем по 0,15 м2 как для нижних, так и для верхних отверстий.
• Необходимо защитить деревянный потолок от перегрева. Простое решение — не поднимать короб камина непосредственно до потолка, достаточно оставить свободное пространство в 35-40 см. Заодно снимается проблема усадки и сезонных деформаций. Сверху короб должен быть закрыт, а его горизонтальная «крышка» должна быть теплоизолирована не хуже, чем вертикальные стенки.

В том случае, если дизайнерское решение предусматривает короб до потолка, придётся разделить его по высоте. В верхней части выделяется отдельная секция высотой не менее 30 см. От основного короба она должна быть отделена теплоизоляционным материалом, а также иметь собственные вентиляционные отдушины общей площадью не менее 0,02 м2. Следует учитывать, что из-за возможной просадки сруба короб нельзя монтировать вплотную к потолку. Рассчитать требуемую величину зазора непросто, это сможет сделать только опытный специалист. Образовавшуюся щель можно закрыть карнизом, прикреплённым к потолку.

Процесс установки

Давайте рассмотрим основные правила, которые необходимо соблюдать при прокладке и подсоединении дымохода:

• расположение дымоходной трубы может быть как горизонтальным, так и вертикальным. Направление можно варьировать по всей длине за счет того, что канал собирается из нескольких элементов. Существуют различные фитинги, которые позволяют формировать изгибы трубы, поэтому процесс не составляет особых сложностей. Но все же стоит осуществлять прокладку так, чтобы поворотов получилось как можно меньше, поскольку в них постепенно могут скапливаться продукты сгорания;
• у маленьких печек есть особенность — в их дымоходах образуется гораздо меньше конденсата, чем в устройствах других размеров. То же касается и отложений сажи. Поэтому для дымохода можно использовать двустенную трубу, сделанную из нержавеющей стали. В качестве изолятора укладывается слой базальтовой ваты;
• если в доме уже есть готовый дымоходный канал, то труба просто пропускается через него. Бывает так, что диаметры не совпадают. Чтобы труба не болталась, ее фиксируют с помощью специальных переходников. Если же готового дымохода нет, то при его обустройстве необходимо учитывать диаметр трубы, которая будет использоваться;
• сборка дымоходной части конструкции сначала происходит в том помещении, где установлена печь. На ее верхней или задней части располагается патрубок. Именно к нему необходимо прикрепить трубу, а выше смонтировать шибер, с помощью которого будет регулироваться тяга;
• там, где дымоходная труба входит в стену или потолок, необходимо установить пластину из металла. Она должна бортами полностью защищать толщину перекрытия;
• на конце трубы, который находится на улице, обязательно установите дефлектор — это специальная защитная крышка. При ее отсутствии птицы начнут вить гнезда на выходе дымохода, тем самым провоцируя его засорение. Помимо пернатых гостей, в трубу могут попасть листья и прочий мусор. Этого нельзя допускать, поскольку при ухудшении проходимости дымохода может возникнуть обратная тяга, и продукты горения пойдут в дом.

Устройство и вывод дымохода

Отвести дымоход можно одним из двух способов:

• внутри через перекрытие и вывод на кровлю;
• с выходом наружу.

При обустройстве внутреннего отвода нужно сформировать проем в перекрытии таким образом, чтобы между ним и краем дымохода было свободное пространство до 15 сантиметров. Для сборки дымоходной конструкции используют две трубы разного диаметра, используя для их изоляции рулонный жаростойкий материал.

Когда выбран другой способ, по наружной стене монтируют дымоотвод с отступом. Эту трубу следует герметизировать.

Чтобы защитить от возгорания пол вокруг топки, необходимо облицевать напольную поверхность. Ее частично выкладывают негорючим материалом радиусом до 150 сантиметров от топки, например листом металла или нержавейки. Лучше будет выглядеть пол, который выложен керамической плиткой, натуральным камнем или мрамором.

Кирпичный агрегат более предпочтителен, чем металлический камин в деревянном доме, поскольку он менее пожароопасен. Для создания отопительной конструкции в загородном домовладении желательно пригласить опытного печника или каменщика, правда, их услуги стоят дорого.
