Автономный датчик движения — главные особенности и разновидности

Ответы

  1. а) Уличный прибор изготавливают специально для того, чтобы он работал в  любых условиях. Домашний испортится уже после первого дождя.
  2. а) Детектор, предназначенный для улицы, ставят и внутрь дома.
  3. б) Домашнее оборудование нельзя ставить на улице — испортится из-за погодных условий.
  4. а) Детекторы выпускаются в трех видах: инфракрасные, микроволновые, ультразвуковые.

Датчик движения

Детектор, подсоединяющийся к осветительным приборам, — очень полезное оборудование, позволяющее снизить затраты на электроэнергию. Детекторы располагают не только внутри многоквартирных или частных домов, но и на улице.

Виды ламп с детекторами перемещения

По месту расположения анализатора:

  • внутри корпуса — как правило, не требует дополнительных манипуляций при установке системы;
  • снаружи — тип прожектора с датчиком движения, когда детектор расположен под лампой или над ней;
  • в отдельном корпусе — может применяться в том случае, когда для включения лампы нужно более раннее обнаружение движения. Например, прожектор с датчиком движения и освещенности на фасаде здания, регулируется детектором перемещения, установленным на воротах территории. Таким образом, свет будет включен еще в тот момент, когда кто-то приблизится ко входу на объект.

По типу ламп:

  • светодиодный тип устройства отличается огромной экономичность, длительным сроком службы, а также безопасностью для глаз, так как диоды не мерцают;
  • галогенный — прожектор, работающий  с обычными лампами накаливания. Срок службы такого устройства в десять раз короче, чем у светодиодного. Галогеновый тип ламп на сегодняшний день практически не используется, так как он наиболее энергозатратный и обладает самым меньшим сроком службы;
  • Энергосберегающий — более прочные и долговечные, чем лампы накаливания. Требуют особых правил утилизации в связи с тем, что в их состав входит некоторое количество ртути.

По типу датчика:

Полезная информация
1инфракрасный — пассивный детектор перемещения, работающий  с тепловыми показаниями окружающих объектов
2микроволновый — активный анализатор, который определяет движение, согласно характеру радиоволн, которые им получены
3ультразвуковой — активный датчик, работающий со звуковыми волнами, отражающимися от окружающих объектов
4мультисенсорный — подразумевает наличие сенсоров различного типа в одном корпусе, что позволяет прибору работать особенно точно, практически без ложных срабатываний

По способу питания:

  • проводной — подключается к сети при помощи кабеля, что делает работу устройства зависимым от состояния сети на территории в том случае, если отсутствует запасной источник питания (генератор), который в случае отключения электричества, взаимодействует с соединенными с сетью приборами, позволяя им продолжать работу;
  • автономный. Беспроводное устройство применяется, когда монтаж проводов не является возможным, либо  владелец просто не хочет применять такой способ подключения. Способов питания в таком случае может быть два — аккумуляторы, расположенные внутри прибора, а также солнечная батарея. В первом случае необходимо следить за зарядом устройства и своевременно менять элемент питания. Во втором — достаточно установить прожектор и батарею в подходящих для этого местах и можно спокойно забыть о нем — заряжаться прожектор на солнечной батарее будет весь день до заката, а ночью вырабатывать полученный ресурс. Стоит упомянуть, что устройства на солнечной батарее являются самыми дорогостоящими, но при этом и самыми экологичными и экономичными.

Прожектор светодиодный с датчиком движения СТАРТ

Кроме того, при выборе устройства такого типа стоит обращать на его характеристики — мощность (10 Вт, 30 Вт, 50 Вт и т.д), дальность действия и угол обзора (для ламп — расстояние, до которого достает световой луч, для детектора — радиус, при пересечении которого он включит осветительное оборудование), уровень светочувствительности (позволяет отрегулировать то, в какое время суток будет включаться свет — активация ламп при дневном свете не является правильной, а данная настройка позволяет этого избежать), время задержки отключения (может настраивать время, через которое свет погаснет после прекращения движения в рабочей зоне датчика), степень защиты корпуса и так далее.

Основные характеристики и особенности

Звуковая сигнализация должна выполнять следующие функции:

  • Фиксация проникновения в охраняемую зону с помощью инфракрасного сенсора;
  • Включение звукового оповещения о проникновении (сирена, ревун);
  • Работа звукового оповещателя в течение определённого времени;
  • Автоматическое переключение в режим ожидания.

Практически, в системах охранной сигнализации могут быть использованы любые детекторы движения. Но в целях экономии, большинство владельцев недвижимости приобретают датчики движения пассивного типа с инфракрасным сенсором. Ультразвуковые датчики считаются не очень надёжными, а микроволновые датчики, использующие генерацию сверхвысокочастотных колебаний – слишком дорогими. В тех случаях, когда требуется повышенная надёжность, лучше всего устанавливать на объект комбинированные датчики.

Характеристика звуковой сигнализации складывается из двух компонентов. Это параметры датчика движения и параметры сирены. Детекторы перемещения физических объектов обычно имеют длину зоны обнаружения по горизонтали от 10 до 15 метров и угол обзора 90-120°. Поскольку датчик движения монтируется на высоте потолка, он перекрывает всю зону по вертикали в пределах указанной длины.

Главным параметром электронной сирены является её громкость, или звуковое давление, измеряемое в децибелах. Современные сирены, используемые в приборах звуковой сигнализации, имеют уровень громкости от 100 до 120 децибел.

Много это или мало:

  • 100 дБ – это визг бензопилы;
  • 120 дБ – работа отбойного молотка на расстоянии 1 метр;
  • 130 дБ – рёв авиалайнера на взлёте, и эта величина является болевым порогом.

К сожалению, громкость электронной сирены заметно падает с расстоянием, поэтому для внешней звуковой сигнализации, которую должны услышать соседи, нужно выбирать самые мощные сирены, такие как AL-558 (118 дБ) или SR-02 (120 дБ). После того как датчик сработает и включит сирену, она должна подавать сигнал в течение определённого времени, а затем отключиться. Время звучания выбирается установкой перемычек на контрольном приборе.

Звуковая сигнализация с датчиком движения может представлять собой весьма оригинальное устройство. Так, например, звуковая сигнализация Secure Dog при срабатывании детектора движения, издаёт громкий лай и рычание злобной и большой собаки. Такое устройство обладает мощнейшим психологическим эффектом, который базируется на подсознательном страхе человека перед собакой.

Лучшие модели

Самыми популярными вариантами датчиков движения признаны:

Модель Flash не срабатывает на появление животных, если вес их меньше 25 кг.

Приборы Crow LC102, SWAN 1000 являются комбинированными, они очень точные.

Страж П-314 (цена -2 913,03 руб.)

Их применяют в сфере охраны. Он не дает реакцию на телодвижения животных. Работа распространяется на определение ИК излучения людей. При обнаружении ИК излучения, датчик выясняет вес объекта и сигнализирует на пульт, когда он больше 20 кг.

Преимущества:

  • простота в процессе установки;
  • имеет модный дизайн;
  • его можно устанавливать на улице;

PIR-3SP (цена – 2890 руб.)

Среди беспроводных ДД, большим спросом пользуется PIR-3SP. Он, так же не реагирует на движения животных, применяется в сфере охраны объектов.

Обработка поступающего сигнала происходит микропроцессором, который производит дополнительную проверку информации.

Преимуществами прибора являются:

  • подача сигналов тестирования на центральный блок;
  • при разряде батареи подается сигнал;
  • применение протокола шифрования данных с кодом;

Фильтры

Самая большая проблема в работе охранных инфракрасных датчиков движения — обнаружение ложных срабатываний. Для ограничения этого явления используются специальные фильтры, которые отсекают ненужное видимое излучение. Эти фильтры чаще всего представляют собой германиевые пластины, которые монтируются в корпусе пироэлектрического датчика. Благодаря использованию фильтров, устраняются помехи, вызванные, например, включением и выключением освещения.

К сожалению, это решение не без недостатков. Применение такого фильтра связано поглощением до 20% ИК-излучения, которое не достигает пластины пироэлектрического сенсора. Кроме того, следует также иметь в виду, что рядом с пироэлектрическим эффектом существует и пьезоэлектрический эффект, который делает инфракрасные детекторы чувствительными к ударам и вибрации.

Датчики движения с сигнализацией работают наиболее эффективно, когда человек пересекает зону обнаружения под прямым углом. Другими словами, инфракрасный детектор обеспечивает эффективное обнаружение в тот момент, когда движение объекта происходит перпендикулярно оптической оси извещателя. Также, благодаря новейшей линзе Френеля, некоторые извещатели имеют несколько десятков лучей наблюдения. Любое движение, происходящее внутри зоны наблюдения извещателя, фиксируется — приводя к срабатыванию тревоги.

Пироэлектрический детектор в инфракрасных датчиках

Основным компонентом конструкции любого автономного инфракрасного датчика движения, является так называемый пироэлектрический детектор. В зависимости от степени качества извещателя, он может иметь до нескольких детекторов. Стандартные извещатели сигнализации содержат два светочувствительных устройства. Более продвинутые модели датчиков движения с сиреной, оснащены четырьмя светочувствительными устройствами, которые изготавливаются из специального кристалла, демонстрирующего пироэлектрический эффект.

Пироэлектрический эффект — явление образования электрических зарядов на поверхности диэлектрических кристаллов под влиянием изменения их температуры. Пироэлектрический эффект происходит только в кристаллах, не имеющих центра симметрии и с не более чем одной обычной осью симметрии.

Пироэлектрический охранный датчик движения — это прибор, который реагирует только на изменения температуры. Спектральные характеристики пироэлектрического сенсора практически не зависят от длины волны (диапазон от ультрафиолетового до дальнего инфракрасного). Для систем сигнализации пространственная визуализация распределения температуры не является существенной. Существенным фактором является лишь выявление изменений, происходящих в этом распределении.

Появление злоумышленника в поле зрения беспроводного датчика движения, вызывает изменение первоначальной температуры. Это изменение может быть вызвано, например, тепловым обнаружением фрагмента тела злоумышленника на фоне стены, которая характерно имеет гораздо более низкую температуру. К сожалению, подобные нарушения в распределении температуры могут быть вызваны другими факторами, такими как сквозняки и солнечный свет.

Разновидности по типу чувствительного элемента

Помимо того, что датчики различаются по месту монтажа и углу охвата, их основное различие состоит в типе используемой технологии. В основе первой лежит действие чувствительного термометра. Когда в зоне действия инфракрасного прибора появляется объект с положительной температурой, включается свет.

Ультразвуковой – излучает звуки в диапазоне 20-60 кГц, которые отражаются и анализируются. Освещение включается, когда случается сдвиг частот отраженного сигнала. Место движущегося объекта фиксируется сенсором. Дальность таких датчиков небольшая, а при медленном перемещении объектов они могут не работать.

Микроволновый – схож с ультразвуковым по принципу работы, но вместо звуковой волны используется электромагнитная. Отличается очень широким диапазоном действия, а небольшой размер устройства позволяет полностью скрыть его при монтаже. Радиус действия зависит от того, насколько чувствителен приемник, и насколько мощный передатчик микроволн. Окружающая среда (температура, элементы ландшафтного дизайна) не мешает работе сенсора, и он может улавливать движение даже за оградой. Недостатки такого прибора – цена и вредное длительное воздействие сверхвысоких частот на людей.

Как правильно настроить

Чтобы правильно выставить параметры лампы с датчиком движения для начала нужно ознакомиться с инструкцией производителя. В общем случае для точной работы прибора необходимо настроить чувствительность, угол установки, освещенность и время задержки.


Настройка ламп с датчиком

Настройка чувствительности

В зависимости от целей можно настроить чувствительность прибора. Это нужно для того, чтобы детектор реагировал на каждое зарегистрированное движение или, например, не реагировал на движение птиц и мелких животных.


Где применяются лампы с датчиком

Для того, чтобы настроить этот параметр необходимо повернуть регулятор чувствительности (обычно обозначается SENS) в сторону увеличения или уменьшения чувствительности. Для правильной работы, все же рекомендуется устанавливать средние значения этой характеристики.

Важно! При неправильной настройки свет будет включатся на мелкие движения или будут происходить ложные срабатывания

Освещенность

Этот параметр регулирует срабатывание лампочки с датчиком движения для квартиры при наличии внешней освещенности. Можно настроить так, что свет будет включатся только при полной темноте, в сумерках или при дневном свете в зависимости от целей.

На лампах этот параметр обычно обозначается LUX. Чем выше значение — тем меньше будет срабатывать при большой освещенности.

Дополнительная информация! При настройке срабатывания лампы даже при дневном свете — увеличится ненужный расход электроэнергии. Если эта функция вам не нужна установите регулятор в режим срабатывания только в темноте.

Угол установки

При установке лампы с датчиком важно правильно расположить ей, чтобы не уменьшить угол срабатывания. Обычно такие устройства устанавливают под потолком для максимального угла охвата территории и максимальной освещенности помещения

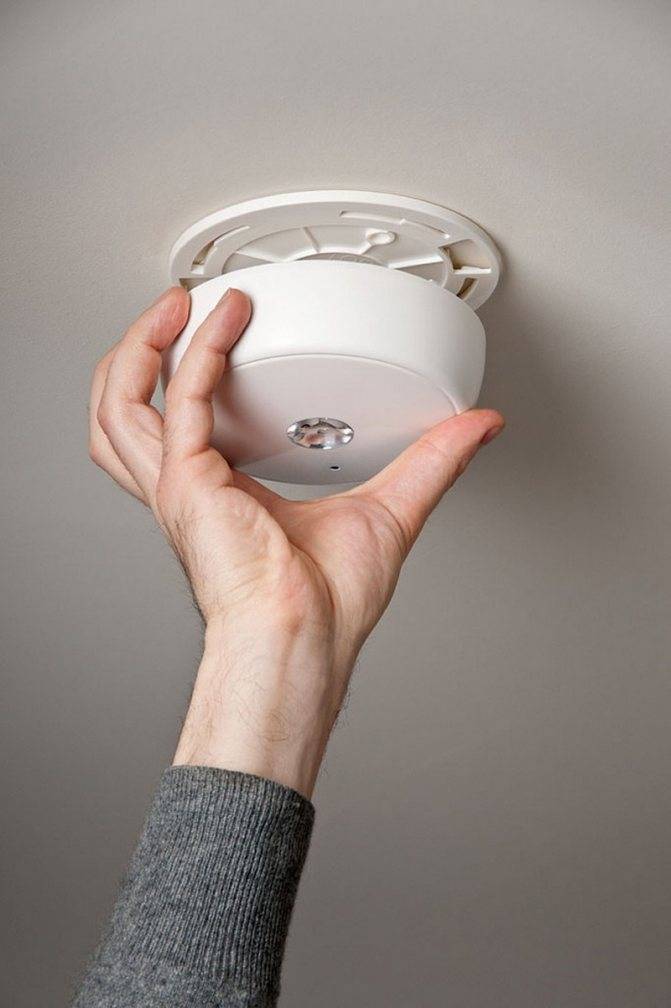

Установка устройства

Если установить у потолка в подъезде лампу с датчиком движения, она будет охватывать практически всю площадку и реагировать на продвижение человека по лестничной клетке, включая освещение.

Вам это будет интересно Системы подключения светильников

Важно! Помните, что некоторые устройства могут реагировать на животных, птиц, движение веток деревьев, поэтому стоит учитывать это при установке угла охвата помещения

Время задержки

Регулирование этого параметра происходит исходя их индивидуальных предпочтений и устанавливается в широком диапазоне от 1 секунды до 10 минут (для некоторых типов ламп этот параметр достигает нескольких десятков минут). Но все же, для удобного и эффективного использования такой лампы специалисты рекомендуют устанавливать диапазон задержки около 1-2 минут.

Варианты применения приборов с датчиком

Важно не только правильно установить, но и правильно подобрать прибор исходя из площади и других параметров помещения

Достоинства и недостатки датчиков

Автономный датчик движения со встроенной сиреной широко используется в различных сферах благодаря целому ряду неоспоримых достоинств:

автономность. Аппарат оповещения работает независимо от внешних источников питания;

  • как результат автономности — отсутствие потребности прокладывания проводов для питания прибора;
  • могут сразу входить в комплекс охранных программируемых систем;

Охранная система

возможно подключение видеокамер;
отличная рабочая эффективность;
возможность настроить прибор максимально точно. Таким образом сигнализация будет включаться только в конкретных ситуациях, реагируя на определенные объекты по четко запрограммированным параметрам;
значительная дальность передачи информации

Но здесь важно внести парильные настройки, чтобы прибор работал как надо;
система обогрева. Такое устройство может спокойно использоваться на улице, даже если бывают значительные понижения температуры (особенно в ночное время).

  • зачастую автономные датчики являются компонентами охранных систем, а не отдельными приборами;
  • часто бывает невозможно заменить комплектацию устройства.

Зная о достоинствах и недостатках, можно делать выбор более взвешенно. И вообще это помогает определиться, необходим ли вам такой датчик.

Разновидности датчиков


Разновидности датчиков Не смотря на одинаковый принцип действия, их назначение может быть разным, в зависимости от условий эксплуатации. Поэтому, выбирая датчик, следует в первую очередь определиться с тем, где он будет установлен.

Устройства, предназначенные для установки на открытом воздухе, выполняются в более защищенном корпусе, тем более, если они работают от сети 220V. Степень защиты помечается двумя буквами (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрооборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки внутри помещения – с пометкой до IP 55.

Выбор по типу питания

В зависимости от конструкционных особенностей, датчики работают:

  • От сети, напряжением 220 V.
  • От гальванических элементов питания (батареек или аккумуляторов).

    Датчики движения бывают проводными и беспроводными

Наиболее востребованными считаются устройства, работающие от напряжения 220 V, то есть проводные. Меньший спрос на датчики, которые работают от батареек или аккумуляторов, но в последнее время все больше отдают предпочтение независимым источникам питания. К тому же, бывают случаи, когда необходим именно беспроводной датчик движения, работающий от солнечной батареи, например.

Принцип действия датчика движения

Принцип работы датчиков движения может быть различным. Поэтому различают:

  • Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными существами. Представляют пассивные устройства, поскольку сами никаких сигналов не излучают, а только реагируют на них. Такие типы датчиков реагируют не только на появление человека, но и на движения животных.

    Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком

  • Акустические датчики, реагирующие на звуковые сигналы. Это также пассивные устройства, которые включают различные устройства от хлопка руками или от звука открывающейся двери и т.д. Их удобно устанавливать в подвалах частных домов или городских квартир. Как правило, в подвалах появляется шум только тогда, когда в него кто-то заходит. Что касается других условий эксплуатации, то нужно хорошо подумать.
  • Микроволновые датчики движения. Это уже группа активных устройств, поскольку датчики движения сами генерируют микроволны и сами их отслеживают. Если в их «поле зрения» появляется движущийся объект, то они включают сигнализацию, как световую, так и звуковую. Чувствительные модели таких устройств могут контролировать помещения, находящиеся за перегородками. Как правило, подобные типы датчиков применяются в охранных системах.
  • Ультразвуковые датчики отличаются от микроволновых только диапазоном излучаемых сигналов. Используются не так часто, поскольку на него могут реагировать животные. Длительное излучение ультразвука может также негативно сказаться на здоровье человека.

    Разное исполнение, но цвет, в основном, белый и черный

  • Комбинированные, в которых заложено несколько принципов реагирования на движущиеся объекты. Эти устройства считаются наиболее надежными, но и стоят они гораздо дороже.

Как правило, в основном используются инфракрасные датчики, поскольку это недорогие устройства, а их радиус действия устраивает потенциальных покупателей. К тому же, датчики оборудованы регуляторами для более точной настройки. Ультразвуковые и микроволновые датчики лучше устанавливать в длинных коридорах или на лестницах, поскольку у них гораздо больше радиус действия. Для охраны важных объектов лучше подойдут микроволновые датчики, тем более что они способны обнаружить движущийся объект даже за перегородкой.

Датчик Движения. Схема подключения датчика движения. Как самостоятельно подключить датчик движения.

От чего зависит выбор датчика?

a405fe82-a065-41b3-bb92-0ca5767a9ab4

Датчик движения ДД 008 белый, макс. нагрузка 1100Вт, угол обзора 180град., дальность 12м, IP44,

186fb084-11c4-4c8d-ba52-8d6f25317a88

Датчик движения ДДПт-01 60Вт E27 360° IP20 белый Elecric

fc086275-ce93-49fa-9457-e780007b9fd3

Датчик движения PIR настенный 140град. Lighting Management блистер

180c8e56-bab1-436c-82b0-43d0fe1648cf

Датчик движения IR 800Вт 180° белый

b03fdb39-2176-4e02-b306-428ba10b1cd5

Датчик движения потолочный AtlasDesign 2000Вт 360град.C бел.

Выбираем датчик движения за 7 шагов

Шаг первый. Определяемся с местом размещения. Для установки в здании подойдет внутренний датчик. Такой прибор приспособлен для работы в нормальных условиях – без резких температурных перепадов, запыленности и влажности. Для монтажа на улице потребуется наружное устройство, обладающее более серьезной защитой от внешних воздействий. Кроме того, уличные датчики движения имеют больший радиус обнаружения.

Шаг второй. Кроме места, неплохо бы уточнить и способ установки. Изделия бывают корпусными, предназначенными для монтажа на потолки и стены, а также встраиваемыми. Последние отличаются небольшими размерами и высокой ценой; используются, как правило, в охранных системах.

Шаг третий. Исходя из места монтажа, определяем тип устройства. Так, инфракрасные приборы наиболее универсальны и подходят для различных помещений и открытых территорий. Акустические модели – для участков, где эпизодическое появление людей сопровождается шумом: стуком двери или хлопком. В длинных коридорах и помещениях, имеющих сложную конфигурацию, а также на лестницах предпочтительнее использовать ультразвуковые или микроволновые приборы. Комбинированные варианты сочетают в себе возможности нескольких типов датчиков. Они надежны и почти не дают ложных срабатываний.

Шаг четвертый. Считаем подключаемую нагрузку. К одному датчику можно подсоединить несколько осветительных приборов, однако их суммарная мощность не должна превышать лимит, установленный производителем

Это особенно важно при создании системы уличного освещения, включающей несколько мощных фонарей

Шаг пятый. Выбираем способ питания: от сети или автономный. Используя проводное устройство, не нужно постоянно думать об уровне заряда и замене батарей. Но сетевой датчик не будет работать при перебоях с электроснабжением. Автономные модели не зависят от основной сети, часто оснащаются отдельными источниками питания, например, солнечными батареями.

Шаг шестой. Вычисляем угол обзора и дальность действия. Угол обзора в горизонтальной плоскости определяется количеством путей к объекту, а в случае с помещением – числом входов. Чем их меньше, тем уже угол. Для открытых пространств и комнат с несколькими дверями подходят модели с углом от 180 до 360 градусов. В помещениях с одной дверью достаточно прибора с узким сектором охвата. Дальность, опять же, определяется масштабами контролируемой площадки: так, для внутренней установки достаточно датчика, «видящего» на расстоянии до 7 метров.

Шаг седьмой. Самое время вспомнить о дополнительных функциях. Если в доме живет одно или несколько животных, не лишним будет предусмотреть защиту от ложных срабатываний. Задержка отключения пригодится в больших помещениях: свет будет гореть некоторое время даже тогда, когда вы покинете зону действия. Прибор со встроенным датчиком освещенности (фотореле) не позволит светильникам включиться, когда еще недостаточно стемнело.
