Степень защиты IP: расшифровка обозначения стандартов

Таблица кодовых обозначений

Чтобы понимать значение индекса IP, необходимо ознакомиться с расшифровкой каждого класса. Далее она приводится отдельно для 1-й цифры (защита от твердых тел) и для 2-й (от влаги).

Защита от твердых тел

Данные удобно представить в виде таблицы.

Класс
Минимальный диаметр твердых частиц, проникновение которых не допускается, мм
Описание

Защита отсутствует, токоведущие части полностью открыты
1
50
Исключено неосторожное касание токоведущих частей тыльной стороной кисти, предплечьем, локтем и т.д.
2
12,5
Исключено касание токоведущих частей пальцами и аналогичными по размеру предметами
3
2,5
Внутренние части недоступны для инструментов, кабелей и т.п.
4
1
Внутрь не попадут даже самые тонкие провода, мелкие метизы и пр.
5
Песок
Внутрь корпуса может попасть только мелкая пыль. Касание токоведущих частей даже самым тонким инструментом полностью исключено
6
Пыль
Корпус непроницаем даже для самой мелкой пыли. Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.

Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.

Защита от попадания воды

Данные также сведены в таблицу.

Класс влагозащитыПри каком воздействии воды защита эффективнаКомментарий
Защита отсутствуетПопадание воды на прибор ни в каком виде не допускается. Установка — только в сухом помещении
1Вертикально падающие капли
2Капли, падающие под углом до 150 к вертикалиФактически это означает, что устройство можно повернуть относительно горизонтальной оси под падающими каплями на угол до 150
3Капли с углом отклонения от вертикали до 600Такие устройства уже не боятся дождя и могут устанавливаться на улице
4Брызги с любым направлениемРечь все еще идет о каплях, но уже падающих под любым углом. Такое оборудование устанавливают, к примеру, в ванной вблизи умывальника или душа
5Струя со слабым напором, бьющая с любого направления
6Струя с сильным напором, бьющая с любого направленияУстройство можно мыть струей воды. Также ему не вредят накатывающиеся волны

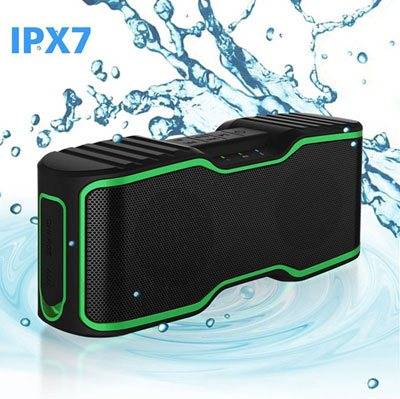

7Кратковременное погружение на глубину до 1 м
8Погружение на глубину свыше 1 м продолжительностью более получасаФактически это означает, что прибор рассчитан на эксплуатацию под водой. Пример — подсветка фонтана

9 (приводится в стандарте DIN 40050-9)

Струя с высокими напором и температуройОтносительно недавно введенный класс для оборудования, нуждающегося в тщательной мойке горячей водой: бетономешалки, самосвалы, прочая дорожная техника, машины на пищевом и химическом производствах

Категория «7» и «8» не наследуют свойства предыдущих классов. То есть принадлежность к 7-му типу влагозащиты (допускается кратковременное погружение) вовсе не означает, что устройство защищено от направленной струи (классы 5 и 6). Аналогично принадлежность к 9-му классу (горячая струя высокого давления) не означает, что устройство переносит погружение под воду (классы 7 и 8).

Если оборудование и защищено от струй, и может работать под водой, указывают два индекса, например: IP65/68.

Каждый класс по влагозащите подразумевает и определенную категорию по пылезащите. То есть в прибор, защищенный от брызг (4-й класс по влагозащите), само собой не проникнут и твердые предметы размером до песка (5-й класс по пылезащите).

Дополнительные и вспомогательные обозначения

В некоторых случаях степень недоступности токоведущих частей для человека обозначают дополнительной литерой A, B, C или D, проставляемой после двух цифр.

При каких условиях применяются дополнительные обозначения:

  1. класс по защите от проникновения твердых предметов в маркировке не указан, то есть вместо 1-й цифры проставлен знак «Х»;
  2. фактический уровень защиты от проникновения предметов выше, чем заявлено в маркировке.

Буквы означают, что исключен контакт с токоведущими частями:

  • A — тыльной стороной руки;
  • B — пальцами;
  • C — инструментом;
  • D — проволокой.

К примеру, прибор по результатам испытаний был отнесен к 1-му классу защиты от проникновения твердых тел (до 50 мм или тыльная сторона руки), но впоследствии были приняты меры, не позволяющие пролезть внутрь пальцами. Запишут: IP10B.

Также дополнительно могут прописываться литеры:

  1. H. Означает возможность подключения к высокому напряжению — до 72,5 кВ;
  2. Mи S. Проставляются на оборудовании с подвижными элементами. «М» означает, что испытаниям на уровень влагозащиты подвергалось работающее оборудование (подвижные элементы совершали движение), «S» — его испытывали при неподвижных элементах.

Символ W говорит о наличии защиты от погодных факторов.

Расшифровка степень защиты IP

Классификация IP по первой цифре

Расшифровка степени защиты IP не сложна, главное — научиться ее понимать. Начать следует с самых широко распространенных классов и их маркировок, для того, чтобы можно было понять, что означает степень защиты IP55 или IP 44. Для примера можно привести некоторые степени защиты IP расшифровка:

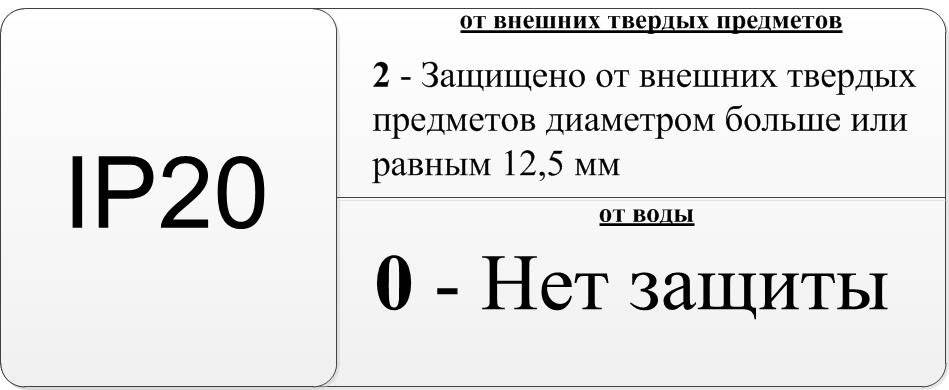

  • Класс защиты IP20, IP21, IP22, IP23 — это самые распространенные электроприборы для квартир и жилых помещений. В серии 2х первая цифра обозначает то, что прибор защищен от части, размером более 12,5 мм. О второй цифре (х) поговорим чуть позднее;
  • IP30, IP31, IP34 — защита от частиц размером более 2,5 мм. При этом IP 34 наиболее защищен от механических повреждений;
  • Степень защиты IP44, IP40, IP43 означает, что прибор защищен от частиц размером более миллиметра. Подобный класс защищенности приемлем для ванных комнат, хорошо переносит повышенную влажность;
  • Степень защиты IP54, IP52, IP57 — прибор частично защищен от пыли. Обычно подобные устройства устанавливаются на лестничных клетках подъездов (электрощиты, осветительные приборы и тому подобные);
  • IP65, IP66, IP67 — самый высокий класс защищенности, который позволяет оборудованию работать практически в любых средах с повышенной влажностью, пылеобразованием и атмосферными осадками.

Класс защиты во многом зависит от второй цифры в маркировке. К примеру, при обозначении в классификации цифры 68, что означает, степень защиты IP68 допускает даже погружение в воду, что лучше степени защиты IP67. Как расшифровываются вторые цифры, также сейчас попробуем разобраться.

Но не все цифры могут присутствовать в маркировке. К примеру, обозначения IP с литерой 57 найти не удастся, так как подобной классификации не существует.

Так что же означает вторая цифра в подобном обозначении?

Классификация IP по второй цифре

Вторая цифра в маркировке уже конкретизирует виды агрессивности сред. Это числа от 0 до 9, где каждая обозначает определенные условия, а именно:

  • 1 — защищен от вертикального попадания жидкостей;
  • 2 — от жидкостей, которые могут попасть под углом в 15 градусов, то есть косой дождь и тому подобное;
  • 3 —  любые осадки;
  • 4 — брызги, к примеру, от проезжающих автомашин и тому подобное;
  • 5 — те же брызги, но уже под повышенным давлением;
  • 6 — мощная струя воды, такая как из брандспойта;
  • 7 — прибор защищен от кратковременного погружения в жидкую среду на определенные глубины;
  • 8 — допускается полное затопление устройства на долгое время (глубина указывается отдельной литерой);
  • 9 — допустима чистка прибора при помощи пара, а также под высоким давлением;
  • 0 — прибор не имеет защиты от влаги и пыли.

Дополнительные буквенные обозначения

Иногда дополнительно к подобной маркировке добавлены буквенные обозначения, которые также могут сказать о многом. Подобных букв может быть две — дополнительная и вспомогательная.

Дополнительные буквенные обозначения несут информацию о защите от прикосновений к токонесущим частям прибора:

  • «А» — тыльными частями рук;
  • «В» — пальцами;
  • «С» — различными инструментами вроде отвертки или плоскогубцев;
  • «D» — любым проводом.

Вспомогательная буква предназначена для информирования о том, является ли оборудование высоковольтным, условия его испытаний и их результат:

  • «Н» — устройство является высоковольтным;
  • «М» — прибор находился в движении при испытаниях на защиту от воды;
  • «S» — при тех же испытаниях прибор был статичен;
  • «W» — прибор защищен от атмосферных осадков, солнца, ветра и так далее.

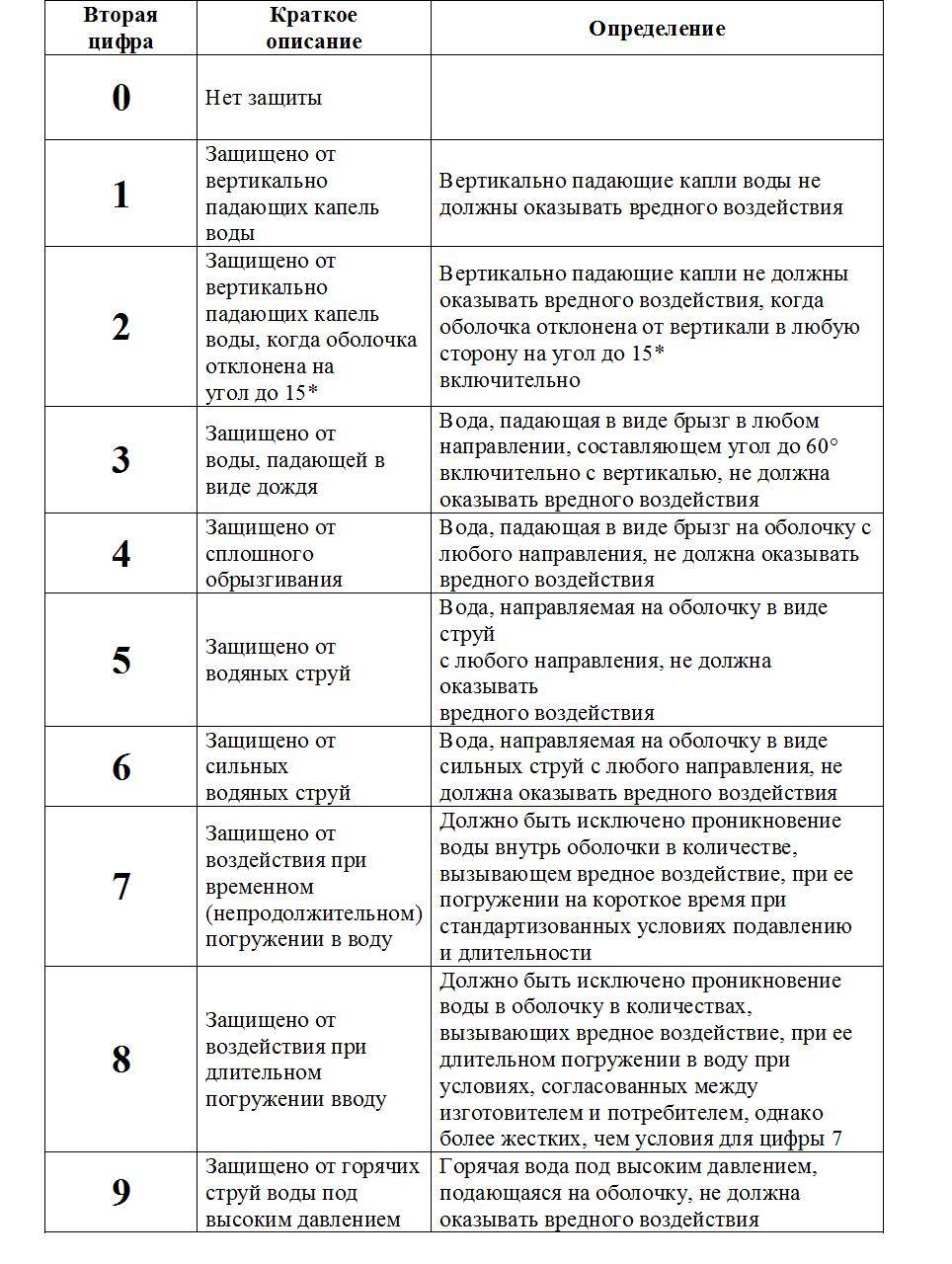

Полная расшифровка вторых цифр в маркировке

Как расшифровать символы IP44, IP40

Символы IP44 часто встречаются на настольных светильниках, корпусах розеток, выключателях и прочих домашних приборах. Это базовая маркировка, которая по стандартам допускается к использованию в жилых помещениях. В кухню и ванную можно устанавливать розетки и выключатели, с минимальным стандартом — IP44. На балконах и прочих помещениях с доступом воздуха, необходимо устанавливать оборудование с IP45.

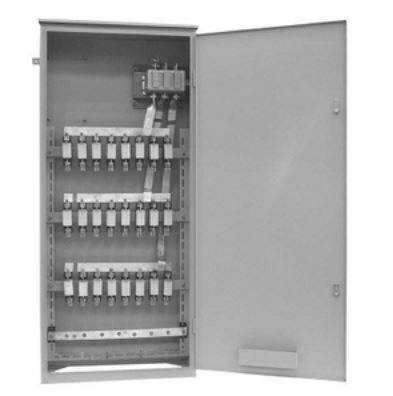

IP40 часто можно увидеть на электрической аппаратуре, которая располагается внутри помещений, полностью защищённых от проникновения влаги. А также с незначительными перепадами температуры, во избежание появления конденсата. Так как приборы с IP40 не имеют защиты от воды вообще. В противном случае рекомендуется применять электроприборы с пометкой IP44.

Расшифровка степени защиты

Если перевести с английского аббревиатуру IP – International Protection, то это означает уровень защиты от проникновения, либо другого воздействия (пыле- влагозащищенность). Маркировка помимо букв сопровождается еще и двумя цифрами. Цифровое обозначение определяет уровень защиты корпуса (оболочки) электрооборудования от проникновения в него пыли, пальцев рук, влаги, различных твердых предметов. Кроме того, они означают уровень защиты от удара человека током при прикосновении к корпусу (оболочке). Эту классификацию регламентирует ГОСТ 14254-96.

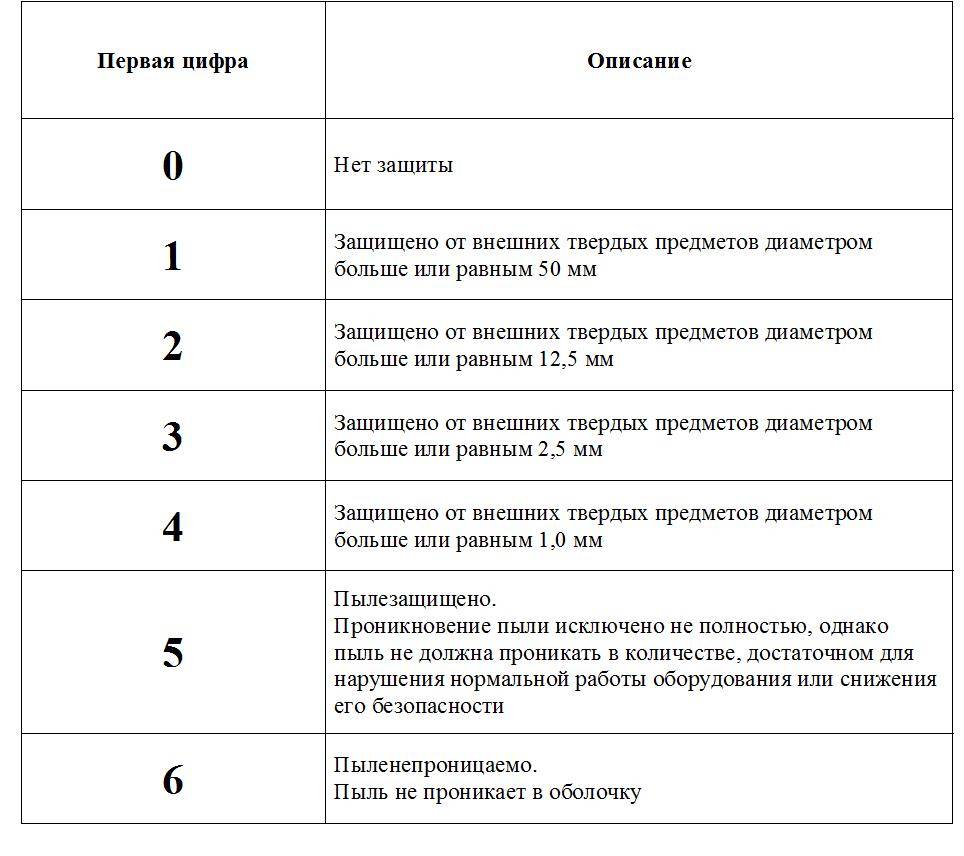

Первая цифра – Пылезащита

Начнем с первой цифры, которая отвечает за защиту от проникновения внутрь корпуса твердых предметов.

Степень защитыДиаметр твердых предметов, от которых обеспечивается защитаЗащита от проникновения
IP0xБез защиты, внутрь корпуса могут проникать любые твердые объекты
IP1x≥ 50 ммЗащита от проникновения твердых объектов большого размера. Например, частей тела, рук, других крупных объектов.
IP2x≥ 12,5 ммЗащита от проникновения объектов среднего размера. Например, пальцев, крупных инструментов.
IP3x≥ 2,5 ммЗащита от проникновения мелких объектов. Например, большинства инструментов, крупных кабелей.
IP4x≥ 1 ммЗащита от проникновения очень мелких объектов. Например, проводов, болтов, мелких инструментов.
IP5xПылезащищённоеЗащита от проникновения мелких частиц и пыли. При этом небольшое количество пыли все же может попадать внутрь корпуса. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками.
IP6xПыленепроницаемоеПолная защита от проникновения пыли. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками.

Именно к этой степени защиты относятся большинство защищенных телефонов и смартфонов. Например, сюда относятся устройства с пылевлагозащитой IP65, IP66, IP67 и IP68.

Вторая цифра маркировки – Влагозащита

Следующая цифра двузначного числа имеет не менее важное значение, нежели предыдущая. Маркировка обозначается цифрами в диапазоне от 0 до 8. От нее зависит возможность использования оборудования в помещении, где содержатся водяные пары

От нее зависит возможность использования оборудования в помещении, где содержатся водяные пары.

Оборудование, помеченное этим знаком, допустимо применять лишь в абсолютно сухих помещениях, хорошо отапливаемых зимой.

Расшифровка значений:

  • «1» — предполагает защиту механизма от водяных капель, вертикально падающих на оболочку прибора ; не попадая внутрь, где находятся детали под напряжением, влага стекает с поверхности;
  • «2» — корпус препятствует проникновению капель воды, падающих под углом в 15°;
  • «3» — преграда для водяных капель, стекающих под углом 60°;
  • «4» — электроустройства с этим показателем можно ставить под открытое небо, так как кожух защищает механизм от мелкого дождя и брызг;
  • «5» — оболочка выдерживает слабые струйки воды, благодаря чему они не могут попасть внутрь;
  • «6» — защита от водных струй большой мощности;
  • «7» — устройство этого класса можно погружать под воду на непродолжительное время;
  • «8» — максимальный уровень защиты, для приспособлений с этой маркировкой доступно стабильное функционирование под водой в течение длительного периода.

Возможны, но необязательны варианты комбинирования цифр с буквами.

Дополнительные символы

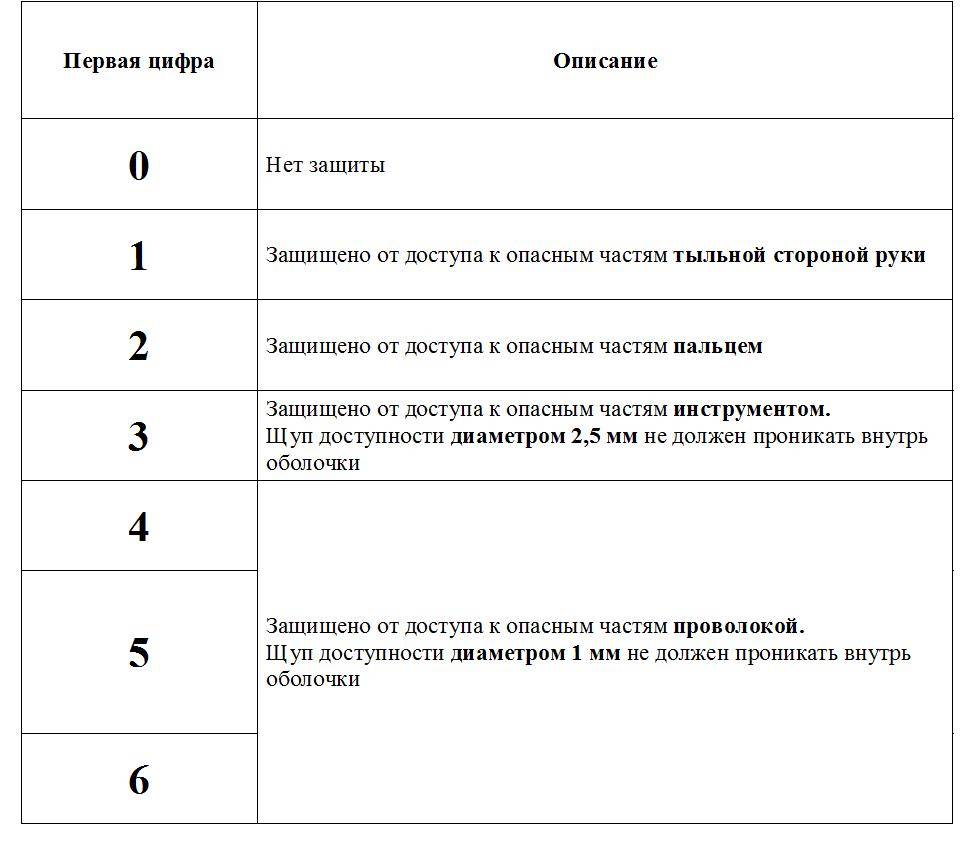

Дополнительные символы в коде обозначения степени защиты электрооборудования IP используются далеко не всегда. Обычно они присутствуют в тех случаях, когда фактическая степень защиты несколько больше той, которая указана в коде. Просто кодов ограниченное количество, точнее описать от чего конкретно предохраняет этот корпус или оболочка можно только с использованием этих дополнительных символов.

Кроме обязательных символов — двух цифр, стоять могут еще и буквы

Сразу после цифр могут стоять латинские буквы A, B, C, D. Они обозначают дополнительную защиту от прикосновений к токоведущим частям оборудования:

A — тыльной стороной руки;

B — пальцем;

C — инструментом;

D — проволокой.

Значение букв в кодировке степени защиты IP

На второй позиции могут стоять буквы H, M, S, W. Ими зашифрованы разные характеристики.

H — высоковольтное оборудование (среди бытовых приборов и оборудования его не найдешь);

M — во время проведения испытаний по защите от воды устройство работало;

S — при проведении испытаний было отключено;

W — корпус или оболочка защищают от погодных влияний.

Данные буквы ставятся только в том случае, если защитная оболочка удовлетворяет всем более низким требованиям. То есть если стоит буква C, то подлезть не получится ни инструментом, ни тыльной стороной ладони, ни пальцем.

Нормы освещенности

Типы помещений

Освещенность по нормам (лк)

Российским (СНиП 23-05-95)

Международным (МКО)

Офисы общего назначения с использованием компьютеров

200-300

500

Офисы большой площади со свободной планировкой

400

750

Офисы с чертежными работами

500

1000

Конференц-залы

200

300

Лестницы, эскалаторы

50-100

150

Коридоры, холлы

50-75

100

Архивы

75

200

Магазины, супермаркеты, автосалоны, шоу-румы

500

Кладовые

50

100

Нормы освещенности различных помещений

Наименование зданий и помещенийОсвещенность рабочих поверхностей, лкЦилиндрическая освещенность, лк
При комбинированном освещенииПри одном общем освещении
Административные здания, проектные и научно-исследовательские организации
– Офисы и другие рабочие комнаты400*/200**300
– Проектные, конструкторские и чертежные бюро600*/400**500
– Читальные залы400/200**300100
– Помещения с ПК, дисплейные залы750/300**400
– Конференц-залы, залы заседаний20075
– Лаборатории750*/300**300
Финансовые учреждения, организации кредитования и страхования
– Операционные залы, кассовые помещения400*/200**300
– Инкассаторная300
Школы, средние и высшие учебные заведения
– Классные комнаты, аудитории, учебные кабинеты, лаборатории500 (вертикальная на середине доски)
300 (горизонтальная на столах и партах)
– Кабинеты и комнаты преподавателей200
– Спортзалы200
– Рекреации150
Детские дошкольные учреждения
– Приемные, раздевальные групповые комнаты, игральные комнаты, столовые200
– Спальные комнаты75
Санатории, дома отдыха
– Палаты и спальные комнаты150
Зрелищные здания
– Зрительные залы для мероприятий республиканского значения500***150
– Зрительные залы театров, концертные залы300***100
– Зрительные залы клубов, фойе театров200***75
– Выставочные залы200***75
– Фойе кинотеатров, клубов15050
Магазины
Торговые залы:
– продовольственных магазинов400100
– магазинов одежды, белья, обуви, тканей, меховых изделий, головных уборов, парфюмерных, ювелирных700100
– посудных, мебельных, спорттоваров 50075
Примерочные кабины300 (вертикальная на уровне 1,5 м от пола)
Гостиницы
– Бюро обслуживания200
– Гостиные150
– Номера100
Вспомогательные здания и помещения
– Санитарно-бытовые помещения:
умывальные, уборные, курительные75
душевые, гардеробные50
– Вестибюли и гардеробные верхней одежды:
в школах, вузах, театрах, клубах, гостиницах и главных входах в крупные промышленные и общественные здания;150
в прочих промышленных, вспомогательных и общественных зданиях75
– Лестницы:
главные лестничные клетки общественных и производственных зданий;100
лестницы жилых домов;10
остальные лестницы50
– Коридоры и проходы:
главные75
поэтажные в жилых домах20
остальные коридоры50
Примечания:
* горизонтальная освещенность на уровне 0,8 м от пола при совместном действии общего и местного освещения;
** то же, но только от общего освещения;
*** при использовании ламп накаливания уровень нормируемый

Освещенность создаваемая естественными и искусственными источниками освещения

Свет-звезд

0,00005лк

Солнечный свет днем

32000-100000лк

Лунный свет

1лк

Свет экранов (Телевизионные студии)

1000лк

Как читать IP код – пример расшифровки

В качестве примера трактовки кода, который характеризует степень защиты ip, рассмотрим оборудование с популярным на практике обозначением IP54. Даже без использования таблицы из индекса следует, что:

  • IP указывает на то, что кодируемая информация относится к параметрам защиты электротехнического изделия от внешних воздействий окружающей среды;
  • цифровой индекс 5 указывает на то, что рассматриваемое изделие представляет собой продукт внешнего применения с усиленной устойчивостью к проникновению воды.

Для конкретизации этих данных и расшифровки степени защиты следует обратиться к таблице, согласно которой речь идет о конкретном образце техники, который:

  • полностью защищен от попадания пыли и в собранном состоянии не позволяет коснуться внутренних элементов схемы как руками, так и различными предметами (число 5 на первой позиции цифровой части индекса);
  • обеспечивает полную защиту от попадания внутрь брызг воды вне зависимости от направления воздействия (число 4 на второй позиции цифровой части индекса).

Отсутствие буквенного суффикса-расширения свидетельствует о том, что перед разработчиком оборудования не ставилась задача получения у него защитных свойств, превышающих общепринятые.

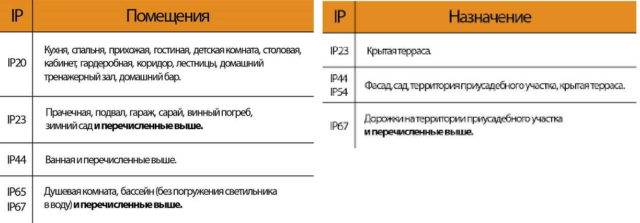

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

  • IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
  • IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
  • IP 43/44. Оборудование может использоваться во влажных помещениях.
  • IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
  • IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.

  • Еще несколько классов защиты IP с областью их применения

В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.

IPX7 – степень защиты устройства от влаги

IPX7 – среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.

Степень защиты IP и уровень защищенности оборудования

Уровень защиты используемого оборудования определяется в соответствии с системой классификации Ingress Protection Rating (сокращенно IP). Она определяет степень защиты корпуса (шкафа) от проникновения твердых частиц и воды, что является основанием для эксплуатации оборудования в определенных условиях.

В маркировке IP первая цифра указывает на степень защиты электрооборудования от прикосновений и проникновения пыли, вторая – на степень защиты от воды. Чем больше эти показатели, тем выше уровень защиты.

Шкаф IP54

Маркировка шкафа со степенью защиты IP54 указывает на полную защиту от контакта, пылезащищенное исполнение корпуса (допустимо попадание крайне незначительного количества пыли, которое не способно нарушить работу устройства), а также на защиту от брызг воды, падающих в любом направлении.

Такие электротехнические шкафы имеют хорошо защищенный корпус и дверь со специальным уплотнением, обеспечивающим плотное примыкание к корпусу. Они могут устанавливаться в помещениях бытового и промышленного назначения с повышенным уровнем влажности и запыленности (в цехах, мастерских, на складах и пр.).

Шкаф IP55

Обладая степенью защиты IP55, электротехнический шкаф обеспечивает полную защиту от контакта. Он имеет пылезащищенное исполнение и, в отличие от корпуса IP54, защищает не только от брызг воды, но и водяных струй, направленных на корпус с любого направления.

Благодаря таким техническим параметрам шкафы со степенью защиты IP55 могут использоваться в помещениях с повышенным уровнем пыли, влаги, а также в условиях открытого пространства, обеспечивая надежную защиту оборудования.

Выбор степени защиты для различных условий

Значение IP должно соответствовать характеристикам места установки оборудования. Слишком низкая степень защиты может привести к аварии и делает эксплуатацию устройства опасной для людей. Избыточная защита повышает стоимость монтажа и увеличивает габариты электроприбора. Приведем несколько примеров типовых условий:

  • розетки и выключатели в жилых помещениях должны иметь IP22 или IP33
  • в детской комнате желателен класс IP43
  • в ванной комнате и на кухне в зонах рядом с водой устанавливаются розетки, выключатели и светильники с классом защиты IP44
  • в подвальных помещениях также используются электроприборы со степенью IP44
  • оборудование, устанавливаемое на открытых балконах, должно иметь защиту IP45 и выше
  • на улице используются устройства со степенью защиты IP64
  • максимальную защиту IP68 имеют устройства, предназначенные для работы под водой, например, соединительные муфты подземных кабелей и светильники, которые монтируются на дне бассейна

Что касается промышленного оборудования, все устройства с низким IP (как правило, IP20) устанавливаются в шкафы управления, которые, в свою очередь, должны обеспечивать требуемую защиту в текущих условиях эксплуатации. Как пример устройства с IP00 можно привести печатную плату, работающую без корпуса.

Устройства, работающие самостоятельно, без шкафа, обычно хорошо защищены от внешних воздействий. Например, большинство современных электродвигателей имеют степень защиты IP55 или выше и без проблем выдерживают долговременную работу в условиях сильного запыления и попадания струй воды.

В целом устройства с высоким IP являются более надежными и конструктивно защищенными. Однако при продолжительной работе в тяжелых условиях необходимо регулярно проводить техническое обслуживание оборудования для обеспечения длительного срока эксплуатации.

Класс защиты ip

Часто, когда имеют ввиду “степень защиты”, говорят “класс защиты ip”. С технической точки зрения это одно и тоже, тоесть синонимичные термины. В нормативной литературе формулировка “классы защиты ip” обычно не употребляется, однако часто можно встретить вопросы: “класс защиты ip54” или “класс защиты ip65”, или “класс защиты ip21 что это?”. В этих случаях имеется ввиду соответствующая степень защиты. Никаких иных или отдельных стандартов в этом случае не предусматривается, помимо указанных выше.

Рассмотрим далее общераспространенные степени защиты электротехнических изделий и оборудования. Дадим примеры расшифровки ip и определим, где и в каких случаях применяют корпуса этих маркировок. Для определенности возьмем случай для корпусов электро распредщитков.

IP 20

IP 20 – присутствует защита от больших, крупных предметов с диаметром выше 12,5 мм (на это указывает «2»), защиты от воды нет, поскольку в соответствующей позиции стоит «0». Такое оборудование IP 20 пригодно для установки в сухих строениях, где не предусмотрено  появление воды (брызг) на корпусе, нет воздействия объектов с диаметром до 12,5 мм. В случае корпуса распредщитка с IP 20, то его следует устанавливать в комнатах, коридоре квартиры но не следует применять, например, в ванной.

IP 30

IP 30 – представленная маркировка говорит, что изделие также не обладает защитой от влажности. Отличие от предшествующей в большей защите от механических воздействий. Электрощиток IP 30 защищен от предметов диаметром 2,5 мм и более.

IP 44

IP 44 – степень защиты указывает, что оболочка или внешний корпус изделий предохранен от посторонних предметов диаметром 1 мм и более. Таковыми являются различные провода, штыри, гайки, ручной инструмент, отвертки и т.д. Кроме этого присутствует защищенность от влажности и брызг воды случайной направленности. Оборудование с таким корпусом допускается применять в сооружениях с высокой влажностью, сырых, также вне помещения, но не следует допускать попадания воды струей. На изделии с корпусом IP 44 нет имеет предохранения от пыли. Если запыленность комнаты или помещения повышена, не следует применять щиток с IP44.

Корпуса электрических щитов IP 44 пригодны для в строений с повышенной влажностью, а также для монтажа вне жилых помещений, но под крышей. Это позволит предупредить открытое воздействие струи воды.

IP 54

IP 54 – представленная степень защиты разнится с IP 44 тем, что здесь присутствует более полная и надежная защита от посторонних предметов. Корпус с такой степенью защиты следует выбирать для помещений, где может быть возникновение пыли. На электрическое оборудование в корпусе IP 54 пыль будет попадать в незначительной массе, отрицательного воздействия на функции изделия оказано не будет.

IP 55

IP 55 – корпус изделий обладает полной защищенностью от механического негативного влияния различных предметов и отчасти от проникновения пыли. IP 55 применяется в сырых помещениях, вне их, где может происходить кратковременное действие на оболочку (корпус) оборудования воды в виде струи. Обычно, корпуса электрических щитков, предназначенные для наружной установки, обладают степенью IP 55. Данный щиток разрешено монтировать практически в любом месте на площади участка дома. Навес для него не требуется.

IP 65

IP 65 – обладает полной защитой от пыли, он обладает абсолютной пыленепроницаемостью. Электрощиток с IP 65 может быть смонтирован или использован при любых условиях окружающей среды, как внутри, так и вне помещения.

Степени защиты ip › Таблица

Удобно, когда степени защиты электрооборудования ip сведены в таблицы. Ниже даны три таблицы для ip защиты расшифровки.  Они соответствую ГОСТ 14254 – 2015.

Таблица степеней защиты ip от доступа к опасным частям, обозначаемые первой цифрой индекса

Таблица защиты ip от внешних твердых предметов (первая цифра)

Таблица степени защиты электрооборудования ip от воды (вторая цифра)

Кроме первых двух цифр, в маркировке степени защиты может быть две буквы. Та, что стоит первой, после двух цифр называется дополнительной, а также может быть буква с вспомогательной информацией. Дополнительная буква говорит про уровень защиты человека от доступа к опасным частям.

При прикосновении человека к электрооборудованию различают такие виды защиты:

  • «A» – оборотной стороной руки;
  • «B» – пальцами рук;
  • «C» – ручным инструментом;
  • «D» – одиночными проводниками.

Первая цифра после IP и дополнительная буква в маркировке имеют разный смысл. Цифра указывает на защиту корпуса от отрицательного воздействия человека или каких-либо объектов, а дополнительная буква обозначает защиту человека от негативного влияния элементов самого электротехнического оборудования.

Например, первая цифра «3» указывает на защищенность корпуса от ручного слесарного инструмента, то есть оснащение и оборудование не будет испорчено при воздействии ручного слесарного инструмента. Дополнительная буква «С» удостоверяет, что персонал будет предохранен от влияния неблагоприятных факторов, а именно поражения током, если будет воздействие на оболочку ручным слесарным инструментом.

Вторая буква разметки категории защиты после цифр отображает вспомогательную информацию.

  • «H» – высоковольтное оборудование,
  • «M» – испытание производилось при движении,
  • «S» – испытание производилось при стационарном (неподвижном) состоянии.

«M» и «S» обычно применяют для оборудования с подвижными элементами.

Образцы разметок степени защиты c дополнительной или (и) вспомогательной буквами – IP 20С, IP 67S, IP 55DS.

Дополнительно взамен цифр бывают символы «X». Такой символ обозначает, что защищенность от посторонних предметов или воды не нормируется для этих составляющих электротехнического изделия. Примеры маркировки – IP X5, IP 1X, IP XX.

Помимо этого, на изделии бывает отмечена не одна, а сразу несколько степеней защиты. Множество степеней защиты отмечаются, если необходимо указать защиту одновременно от нескольких отрицательных воздействий, а последние соответсвуют разным степеням при классификации защит. К примеру, у изделия предусмотрена защита от воздействия малого потока воды и краткосрочного погружения в жидкость. При таких условиях может быть дана такая маркировка – IP 65 / IP 67.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
