Ящик для счетчика электроэнергии в квартире: нюансы выбора и монтажа бокса для электросчетчика и автоматов

Конструкция электрощита

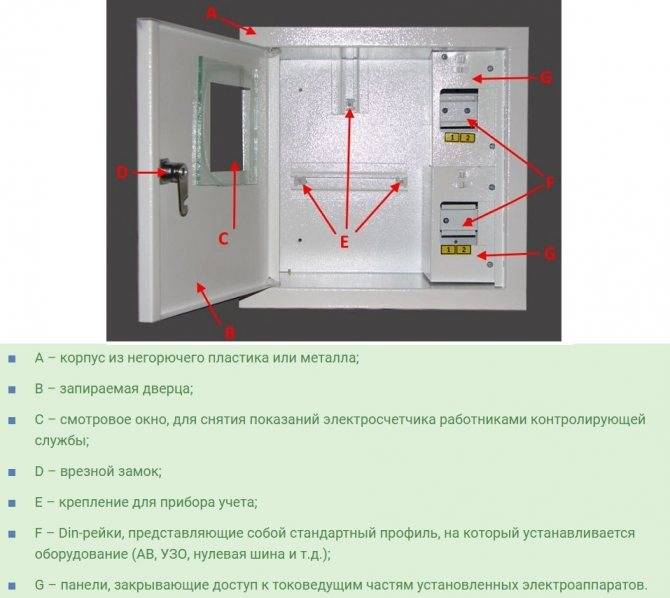

Распределительный электрощит Самый простой и распространенный бокс для автоматов состоит из следующих частей:

  • Передняя панель (крышка) – оборудована открывающейся прозрачной дверцей и выламываемыми секциями для установки определенного количества автоматов и других устройств. Крепится к основному корпусу при помощи 4 пластиковых винтов. В зависимости от модели дверца может быть оснащена как простым самозащелкивающимся нажимным фиксатором, так и замком с сердцевиной и комплектом ключей.
  • Корпус – объемная основная часть бокса, внутри которой будут располагаться все автоматы, УЗО, счетчик.
  • DIN рейка – металлическая планка для крепления в боксе автоматов и других устройств.
  • 2 шины для подключения нулевой и заземляющей жил.

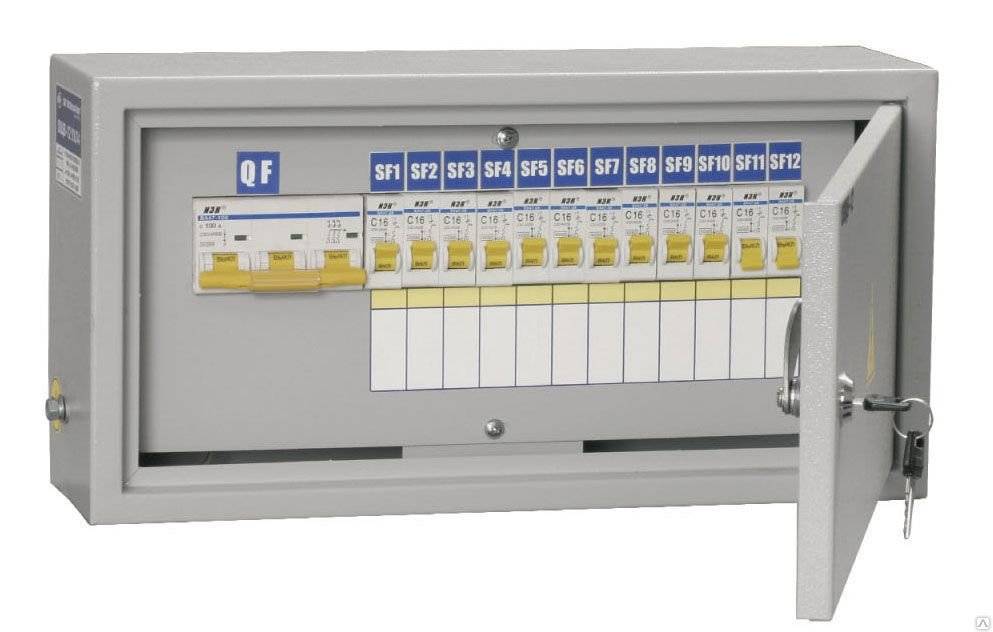

Типовая конструкция электрощитка Также в комплект распределительных щитков входят специальные дюбеля для крепления коробки к стене, суппорт (защитный кожух, держатель) для нулевой и заземляющей шин.

Установка электрического щитка

После приобретения электрического щитка, а также всех размещаемых в нем элементов можно приступать непосредственно к монтажу этого распределительного устройства.

При монтаже электрощитка следует учесть следующие требования:

  1. Установка короба, в котором размещено электрооборудование, не допускается в непосредственной близости к водяным или газовым трубопроводам.
  2. Щиток может быть закреплен только на вертикальной поверхности с углом наклона не более 1,5 0.
  3. При установке электросчетчика в пластиковом или металлическом коробе необходимо обеспечить возможность быстрого снятия показаний. Для этого щиток оснащается смотровым окном и закрепляется на стене на уровне приблизительно 1,5 м.

Монтаж электрического щитка и подключение всех его элементов можно условно разделить на несколько этапов:

  • Установка DIN-рейки внутри короба. Выполняется при помощи саморезов, которые вкручиваются в специально предназначенные для этого отверстия. Если монтажная рейка не входит в комплект поставки щитка, то ее можно приобрести отдельно. Также на этом этапе выполняется установка клеммников для крепления нулевого и защитного заземляющего проводника.
  • Распределение всех устройств автоматики, входящих в состав электрического бокса, таким образом, чтобы их подключение и эксплуатация не была затруднена.

  • Подключение проводов в соответствии со схемой электропроводки. При этом следует помнить, что единственно возможным способом размещения провода в электрическом щитке является его горизонтальная или вертикальная укладка. Прокладка провода под другими углами как внутри, так и снаружи короба не допускается.
  • Подключение счетчика выполняется специалистом. Можно самостоятельно подключить соединительные провода, однако устройство не может быть введено в эксплуатацию без составления соответствующего акта и опломбирования его представителем энергосбыта.

При подключении автоматических выключателей, УЗО, а также электросчетчика следует использовать нумерацию проводов и клемм. Для обеспечения более легкой эксплуатации и ремонта элементов электрического щитка нужно составить схему электрических подключений.

  • Разметка поверхности стены, на которую будет смонтирован электросчетчик для определения мест его крепления.
  • Сверление отверстий под дюбели.
  • Закрепление бокса для счетчика. Подключение проводов, питающих нагрузку.
  • Через несколько месяцев после установки всех элементов щитка следует подтянуть их болтовые соединения.

Как уже было сказано, подключение электросчетчика не может быть выполнено самостоятельно. Это прерогатива контролирующей организации. Поэтому для подсоединения входящих проводов необходимо вызвать ее представителя, который подключит и опломбирует устройство учета электроэнергии.

Монтаж щитка

Щиток для счетчика и автоматики состоит из 2 частей: наружная защитная крышка с дверкой и внутренняя часть с 1 или несколькими рейками, а также нулевая шина, так как по правилам питающий ноль распределяется между всеми отходящими проводами именно с ее помощью.

Со щитка надо снять верхнюю панель, открутив 4 болта. Затем — монтаж на стену. Не должно быть перекосов, при разметке и фиксации. Высота счетчика по ПУЭ внутри помещений — 0.8–1.7 м от пола для удобного снятия показателей, визуального контроля табло. Как правило, оснащение ставят на уровне глаз – 1.6–1.7 м. Далее, крепим к стене, используя, в зависимости от ее материала, дюбели по бетону, гипсокартону, саморезы (винты) по дереву.

Правильная установка электрического счетчика обязательно осуществляется по правилам, содержащимся в нормах ПУЭ, которые гласят, что такие приборы, как автоматы, размещаются за пределами квартиры (общий коридор, лестничная клетка). Соответственно, такое же расположение наиболее целесообразное для учетного устройства.

Установка в сложных условиях

Как своими руками подключить автоматы, электросчетчик на даче, в сложных условиях, например, на столбе, осуществляется по обычным правилам. Используют щитки для наружной установки, защищенные, часто они из металла.

Установка электросчетчика в частном доме на столбах, улице подразумевает выполнение следующего (ссылки на ПУЭ):

  • кабели на столбе в защитной оболочке, коробах, каналах;
  • шкаф запирающийся, с окошком на уровне циферблата (п. 1.5.30);
  • до коробки зажимов 0.8–1.7 м. Может быть меньше 0.8 м, но не менее 0.4 м. Высоту в сторону увеличения иногда по указаниям специалистов энергосбыта увеличивают, если есть техническая необходимость для защиты оснащения и при подобных обстоятельствах;
  • щиток с подогревом, если электроэнергию вырабатывает генератор электростанции (п.1.5.30) с защитой не хуже IP X4. Впрочем, правило по подогреву застарелое — если температурный режим изделия допускает, то можно ставить и без этой опции. Например, Меркурий 206 может работать при −45… +45° C;
  • вводный автомат на расстоянии не меньше 10 м (п.7.1.36 и 1.5.36);
  • заземление для металлических шкафов обязательное (обычно это штырь, вбитый в землю);
  • после счетчика в доме — вводное УЗО номиналом до 300 мА (п. 7.1.84).

Способы крепления и как установить электросчетчик в частном доме на нестандартных конструкциях любые, обеспечивающие ровное положение, устойчивость, надежность, опору: металлические хомуты, кронштейны, рамы, толстые монтажные полосы с зажимами.

Правила выбора автомата

Автоматы подбираются, с учётом нагрузочных параметров и характеристик провода. Основные показатели автоматического выключателя отображены на лицевой части корпуса в виде маркировки.

Расшифровка надписей на автомате

В зависимости от величины напряжения и количества полюсов, выпускаются следующие виды изделий:

  • однополюсные – на 220 В (для одного фазного провода);
  • двухполюсные – при аналогичной величине напряжения (на 2 провода –фазный и нулевой);
  • трехполюсные – на 380 В (для трёх фазных проводов);
  • четырехполюсные – такое же напряжение (с тремя фазными и одним нулевым проводом).

Выбирая автомат, необходимо учитывать характеристику сети и количество задействованных проводов. Если установленные аппараты постоянно срабатывают при отсутствии видимых причин, имеет смысл подобрать изделия большей мощности и установить их взамен эксплуатируемых.

Устройство подбирается, исходя из сечения провода, характеристик тока и мощности, указанных в таблице:

Работа электросети организуется таким образом, чтобы в роли слабого звена выступал автоматический выключатель, отключающийся при значении показателей меньше критических. Аппараты формируются по группам, в зависимости от категорий потребителей по мощностным характеристикам, с соответствующим подбором мощности устройств.

Одна из характеристик автомата – временно-токовая, суть которой определяется формулой:

К = I/In

в которой:

  • К – значение кратности;
  • In – номинальный ток;
  • I – значение тока в сети.

Различают следующие категории кратности, в зависимости от значения К:

  • В – от 3 до 5;
  • С – от 5 до 10;
  • D – от 10 до 20.

С увеличением кратности возрастает скорость срабатывания устройства.

Кроме кратности, скорость срабатывания изменяется, в зависимости от температуры окружающей среды. При её возрастании потребуется меньшее значение тока для выключения автомата.

Существует 3 класса токоограничения, указывающих время действия аппарата:

  • третий – до 3 мс;
  • второй – 5 – 6 мс;
  • первый – около 10 мс.

С возрастанием класса увеличивается стоимость, лучше качество аппарата. Большинство бытовых изделий производятся третьего класса.

Каждый элемент выполнен в виде отдельного модуля, монтируемого на ДИН-рейку. Ширина одного модуля – 17,5 мм.

Основные технические требования к установке

Все работы должны производиться при обесточенной сети, отключение делают на главном распредщитке, ВРУ. Наличие напряжения проверяют обычным мультиметром, вольтметром, указателями (отвертками-индикаторами).

Пред тем как установить электросчетчик, надо хотя бы в общем ознакомиться с нормами по проводке. Сечение жил ввода в квартиру по п. 7.1.34 ПУЭ должно быть не меньше 2.5 мм², материал — медь. Стандартно используют 6 мм².  Но это не строго фиксированная характеристика — ее значение зависит от совокупной мощности электроприборов в доме.

Если предполагаемое потребление всех одновременно включенных устройств составит до 10 кВт, то потребуется 6 мм². Если есть мощные водогреи и подобные агрегаты, мощность которых может достигать 5 и больше кВт, то подбирают большее сечение, оборудуют трехфазную сеть. В любом случае рекомендовано брать жилы с запасом около 20 %. Но надо смотреть, чтобы вводной кабель не слишком превышал толщину внутренней проводки, так как это может быть небезопасно. Электросчетчик в квартире, его номинал также должен соответствовать токовым нагрузкам с запасом.

Уже действующую алюминиевую проводку в старых зданиях использовать разрешено, но она менее качественная, более ломкая: ток для меди 8 А/1 мм, для Al — 10 А/1 мм; 2.5 мм² первой соответствует около 4 мм² второй. Скрутки и пайки на жилах ввода не допускаются. Не надо путать сечение (в квадратах) и диаметр проводника — это разные понятия, хотя иногда они обозначаются значком ∅.

Преимущества покупки готового комплекта

Произведённые известными производителями щиты уже укомплектованы минимально необходимыми деталями. Если купить отдельно корпус, всё наполнение придётся покупать самостоятельно под габариты приобретённого изделия. За приобретение полного установочного набора говорят такие факты:

  • В таком боксе все монтажные элементы подобраны в размер с корпусом и снабжены необходимым крепежом.
  • Произведено секционирование пространства под различное оборудование.
  • Предусмотрено место для пломбирования и препятствия для нарушения пломб.
  • Смотровое окошко располагается непосредственно перед экраном прибора учёта. Открывать дверцу для фиксации показаний нет необходимости.

Внешний вид такого устройства выглядит предпочтительнее собранного своими руками.

Разновидности уличных ящиков

В настоящее время рынок предлагает две разновидности, в основе их классификации лежит материал, из которого ящики изготавливаются. Это металл и пластик. Но необходимо отметить, что модификаций данного устройства огромное количество, хотя предназначены все они для одних и тех же целей (о них уже было упомянуто).

Но среди производителей не существует определенных точных терминов. То есть, ящики для счетчиком могут называться по-разному. К примеру, шкаф или щит учета электроэнергии, бокс или учетно-распределительный щит. Все эти модели выпускаются под разными названиями, но это одно и то же с разными габаритными размерами и предназначенные под разную начинку. Но во всех них предусмотрена возможность установки счетчика учета электроэнергии.

Какие еще требования предъявляются к этим установкам?

  • Во-первых, уличный ящик должен быть практичным. Находясь на улице, он подвергается негативному воздействию погодных условий и солнечным лучам. И такие нагрузки щит должен хорошо выдерживать, то есть, обладать долгосрочным сроком эксплуатации.
  • Во-вторых, он должен быть удобным при монтаже и в обслуживании. Поэтому практически во всех моделях предусмотрена установка счетчика и дополнительной аппаратуры на DIN-рейку.

Поэтому многие владельцы загородных домов считают своим долгом самостоятельно провести монтаж уличного шкафа, забывая о том, что представители энергоснабжающей организации могут такую установку и не принять, наложив еще вдобавок и штраф. Поэтому рекомендуется монтажные работы переложить на плечи специалистов, имеющих допуск на проведение данного вида работ. Вам просто необходимо оставить заявление, мастера сами придут и все установят, а контролер составит акт о приемке счетчика к обслуживанию.

Не будем лукавить, можно добиться и самостоятельного монтажа. Только для этого надо будет получить разрешение на проведения электромонтажных работ. А вот дадут ли такое разрешение – это вопрос.

Текст видео

Распределительный щит. Что поставить? УЗО, дифавтомат, реле напряжения — https://www.youtube.com/watch?v=P-p4M. Видео для простых жителей о сборке и монтаже распределительного щита. Все показано схематично, так что не придирайтесь к мелочам. Хороший распределительный электрощит должен защищать электропроводку в доме или квартире и здоровье человека при повреждении изоляции и прикосновении к фазному проводу. Если вы думаете, что сборка щита это что-то сверхъестественное, тогда вы глубоко ошибаетесь. Электрощит только с первого взгляда очень сложная и непонятная конструкция. Но там нет ничего сложного. Сборка электрощитка проводится соответственно определенным правилам. Как правильно собрать щиток для квартиры или частного дома? Посмотрев это видео, вы узнаете, что такое правильная сборка щитка, увидите подключение автоматов. Узнаете, как собрать бюджетный щиток, а также щиток с УЗО, реле напряжения Зубр и дифавтоматами. Увидите, как проводится монтаж щитов, какими проводами и по каким правилам.

01:32 Схема щита.02:19 Комплектация щита.02:49 Сечение провода линии одного автоматического выключателя.03:29 Как выбрать электрощит.04:29 Установка автоматов на динрейку.05:26 Подключение автоматов.06:15 Провод для сборки щита.08:44 Цвета проводов. Монтаж щита.12:05 Условия сборки и установки щита.13:09 Как собрать бюджетный щиток.16:04 Сборка однофазного щитка.17:17 Реле напряжения Зубр.

Журнал «Как сделать всё самому» рассказывает о разных полезных советах, которые пригодятся каждому человеку в его жизни, независимо от пола и возраста. Постараемся рассказать просто о том, как лучше сделать какое-то изделие, как осуществить свой выбор или как лучше поступить в той или иной ситуации. Все предлагаемые советы проверены на собственном опыте.

Устройство, принцип работы и типы вводных автоматов

Коммутационные устройства электрической линии, обеспечивающие защиту от перегрузок и токов короткого замыкания, называют автоматическим выключателем. Он предназначен для обеспечения сохранности электролинии при возникновении аварийной ситуации.

Это определение относится ко всем коммутационным приборам, которые смонтированы в электрощите. Основное отличие вводного автомата от линейного заключается в том, что он имеет большее значение номинального тока.

И рассчитывается в зависимости от разрешенной мощности потребления электроэнергии. Вводной автомат (ВА) — вторая ступень защиты, применяется как коммутационное устройство. При перегрузке или коротком замыкании первым должен сработать линейный элемент.

ВА имеет две степени защиты:

  • Защита от перегрузки. Представляет собой биметаллическую пластину. При превышении допустимого тока она нагревается. В результате чего выгибается и приводит в действие механизм теплового расцепителя. Чем больше нагрузка, тем больший ток протекает по пластине. Скорость нагрева возрастает. И быстрее срабатывает автомат. После отключения включить устройство сразу не получится. Необходимо время, чтобы биметаллическая пластина остыла и приняла свое исходное положение. Только после этого можно включить устройство в работу.
  • Защита от короткого замыкания. В автомате установлена токовая катушка (соленоид). При коротком замыкании в линии происходит мгновенное нарастание тока. Соленоид втягивает сердечник, срабатывает токовая защита и отключает электроэнергию. Время срабатывания составляет доли секунды.

Монтируются ВА перед или после счетчика электроэнергии на DIN рейку. В зависимости от питающего напряжения могут быть однополюсные, двухполюсные, трехполюсные или четырехполюсные. Двухполюсные устанавливаются при подключении однофазного напряжения 220 В.

Монтируются в квартирах многоэтажных домов. Для обеспечения электричеством коттеджей или частных домов подводится трехфазное напряжение. Для их подключения применяются четырехполюсные ВА. Раньше трехфазное напряжение не подключали, к старым домам подводилось однофазное напряжение.

В качестве вводных коммутационных систем ПУЭ запрещает устанавливать однополюсные автоматы. Из-за разброса времени срабатывания они не могут обеспечить необходимую защиту, что приведет к порче оборудования или пожару.

ВА характеризуются:

  • Номинальным током. На корпус устройства наносится номинальное значение, при котором прибор может длительно работать без отключения, например, С40. Это значит, что ВА может выдерживать ток до 40 ампер бесконечно долго. Однако эти показания определены для температуры воздуха 300С. При более низкой температуре ВА выдерживает токи выше номинального.А при повышенной тепловая защита срабатывает при меньших нагрузках. Это следует учитывать при выборе места, где будет установлен вводной щит;
  • Количество полюсов. Для однофазного напряжения применяют двухполюсные устройства, а для трехфазного четырехполюсные. Некоторые специалисты монтируют трехполюсные, что не обеспечивает надежной защиты;
  • Важным показателем является время, за которое срабатывает автомат. При перегрузке это время может изменяться от нескольких десятков минут до нескольких секунд. Это зависит от величины тока, протекающего через биметаллическую пластину. Защита от короткого замыкания срабатывает за доли секунды.

Все устанавливаемые приборы должны согласовываться по току. Например, если на счетчике указан ток 40 А., то ВА должен быть рассчитан на ток менее 40 ампер. А линейные приборы суммарно не должны превышать ток ВА.

Автоматы разбиты на три подгруппы В, С, D:

  • В – это самые «нежные» приборы. Допускают нагрузку с пусковыми токами, не превышающими 3-5 номинальных значений, указанных на ВА;
  • С – распространенные автоматы, устанавливаемые в частных домах и квартирах. Превышение пусковых токов изменяется от 5 до 10 раз от номинала;
  • D – применяют в сетях с большими пусковыми токами и кратковременными перегрузками. Превышение составляет 10-20 раз от номинального значения.

Выбор места установки

Устройство для монтажа электросчётчиков и автоматов нельзя располагать в первом же понравившемся месте. Типовая застройка предусматривает предназначенное место для установки. В частных домах или в многоэтажных при переносе прибора учёта нужно придерживаться правил установки. Расстояние до уровня пола от нижней точки щита не должно быть менее одного метра. Верхний срез ограничен высотой 1,8 м. Для помещений с проживанием инвалидов или пенсионеров эти параметры допустимо снизить до 0,5 метра и 1,3 метра соответственно.

Кроме того, недопустима установка учётно-распределительных шкафов в таких помещениях:

  • Относящихся к нулевой, первой или второй категориям по электробезопасности.
  • На шкафах, пеналах и других деталях интерьера.
  • Над элементами отопления.
  • Над кухонными плитами.
  • Возле санитарно-технических устройств.
  • Вне домовой территории.
  • В ванных комнатах и санузлах.
  • На лестнице, балконе или лоджии.
  • В вентиляционных каналах.

Заземление электрощита

Очень часто возникает вопрос о том, как заземлить электрощиток. В данном случае в первую очередь также необходимо руководствоваться требованиями снабжающей организации.

В случае отсутствия требований необходимо заземлить щиток с учетом системы заземления электрической сети. Большинство потребительских сетей имеют систему заземления TN-C, которая предусматривает объединение нулевого и защитного проводников в проводник PEN на всей протяженности линии. Точка разделения данного проводника на защитный заземляющий и нулевой проводники осуществляется в щите до самого электросчетчика, а после разделения система заземления называется TN-C-S. По правилам PEN-проводник имеет несколько повторных заземлений на опорах на всей протяженности линии и в конце, в самом щите учета на опоре (столбе) он также заземляется.

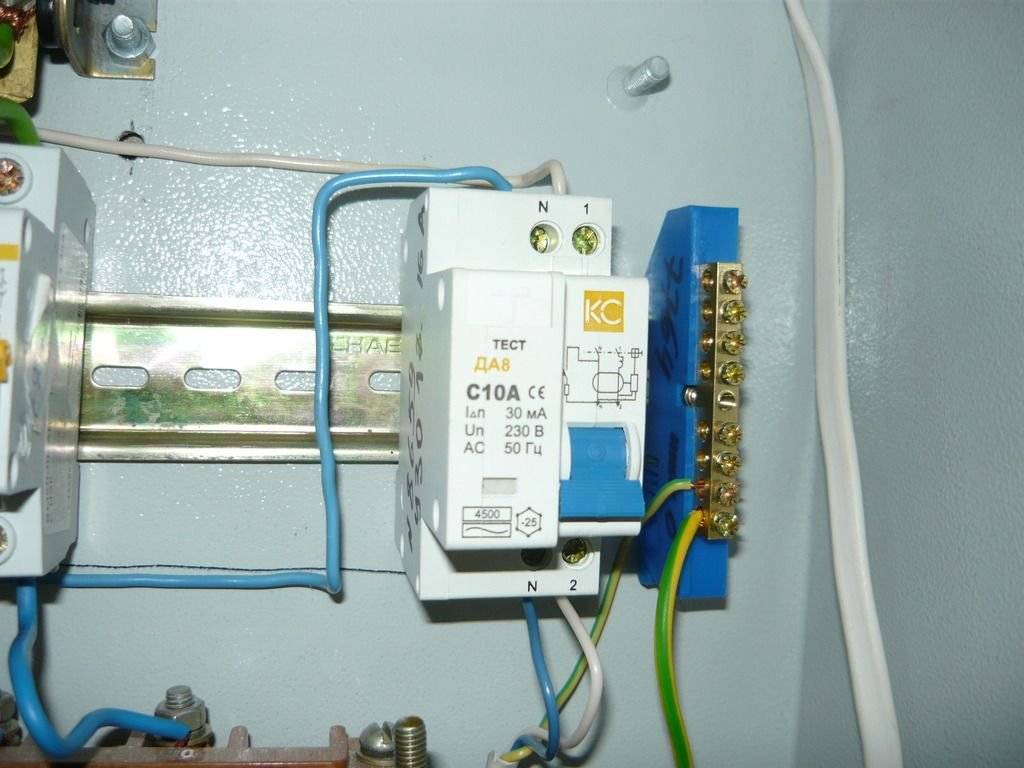

PEN-проводник соединяется с металлическим корпусом электрощита, а щиток, в свою очередь, присоединяется к предварительно монтированному заземлителю (заземляющему контуру) при помощи заземляющего проводника. Сечение провода для заземления должно быть не меньше сечения вводного питающего кабеля.

Но важно учитывать, что заземление домашней проводки и PEN-проводника в частности может быть не только бесполезным, но и опасным. Если питающая линия находится в неудовлетворительном техническом состоянии, а повторные заземления PEN-проводника на опорах (столбах) линии не соответствуют требованиям, то в случае разрыва PEN-проводника на корпусе заземленного щита может появиться опасный потенциал

При этом по заземляющему проводнику и по контуру заземления будет протекать уравнительный ток, который может привести к повреждению вводного кабеля.

Следовательно, если заземление питающей линии не соответствует требованиям, предъявляемым к заявленной системе заземления электрической сети, то лучше использовать совмещенный проводник PEN вводного кабеля исключительно в качестве нулевого вводного провода. При этом можно реализовать своими руками систему заземления ТТ, то есть монтировать индивидуальный заземляющий контур проводки и заземлить на него металлический корпус электрощитка.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается установленный заземленный щиток на столбе:

Вот собственно и все рекомендации, которые мы хотели вам предоставить. Надеемся, теперь вы знаете, как происходит установка щита учета на опоре согласно ПУЭ и какие требования предъявляются к данному виду работ. Надеемся, предоставленная информация была для вас полезной и интересной!
