Сборка электрощита своими руками: основные этапы электромонтажных работ

Что должно быть в щитке

Есть несколько вариантов компоновки щитка — это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на фасаде дома, почти под крышей.

Электрощит

В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других случаях он стоит в квартире. При модернизации электросети, шкаф придется приобретать с расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.

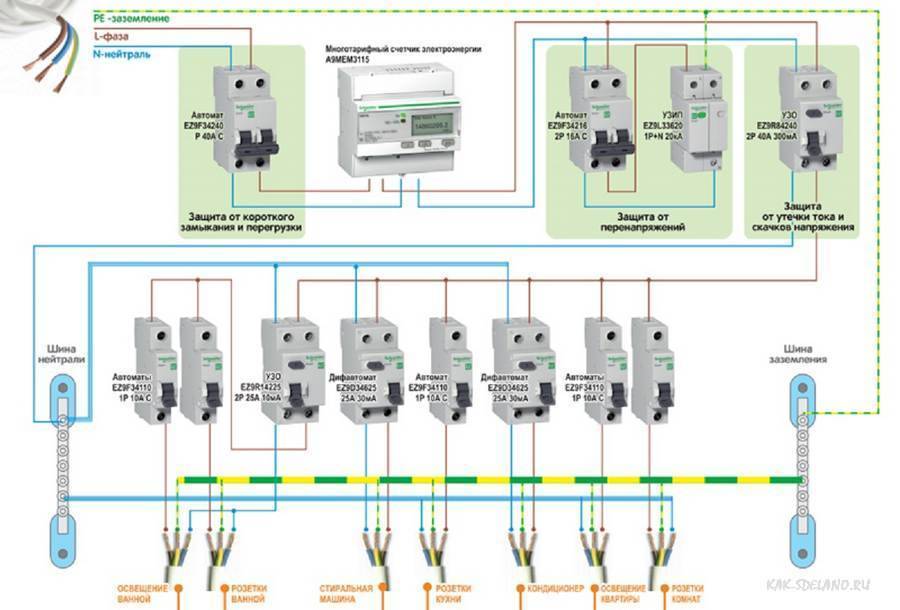

Схема электросети для небольшого дома или квартиры

При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается для людей: при помощи УЗО — устройства защитного отключения, которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.

Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через стабилизатор. Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.

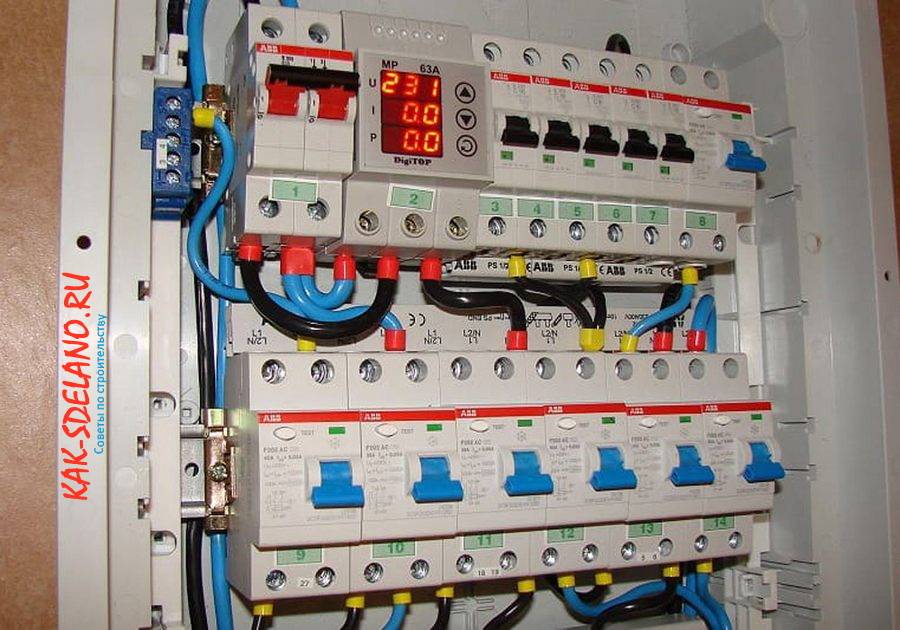

Один из примеров компоновки щитка для небольшой схемы — на 6 автоматов

Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.

Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N, при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым проводом.

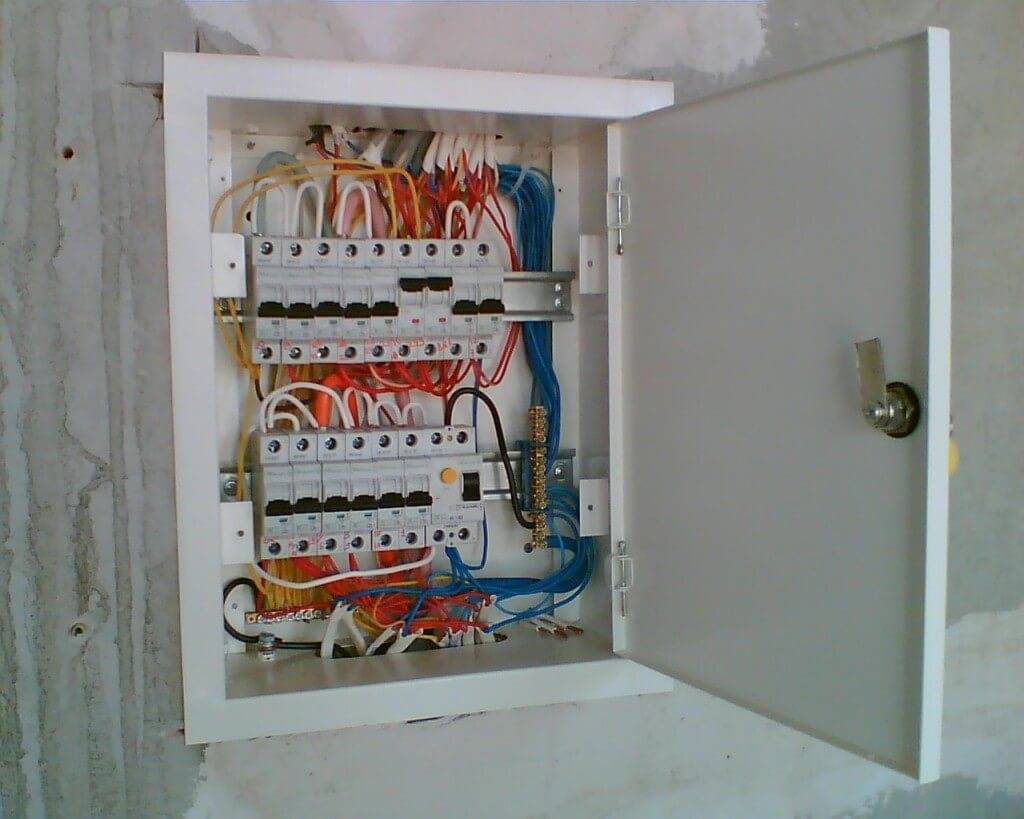

Один из вариантов собранного небольшого щитка

При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.

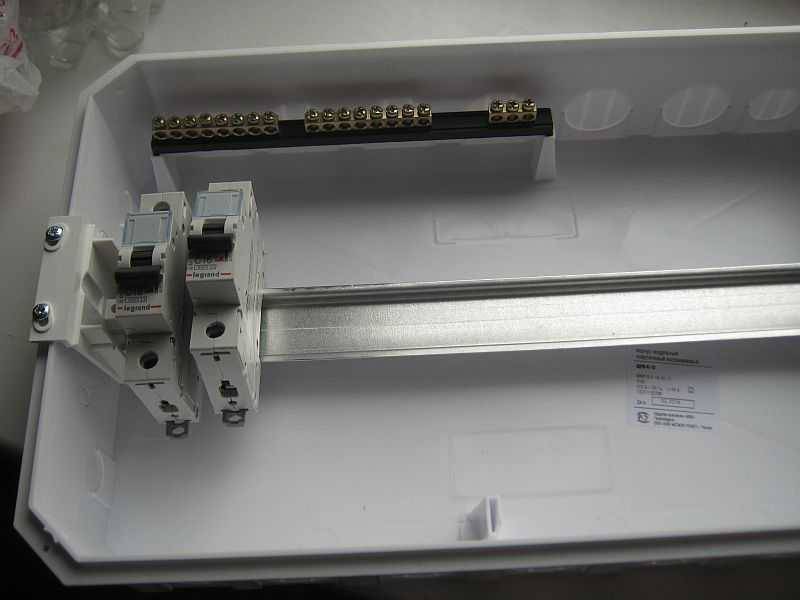

Один из вариантов DIN-реек в корпусе щитка

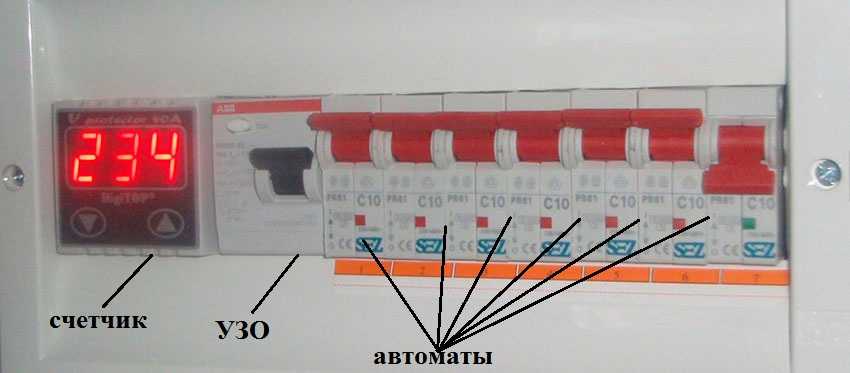

Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.

Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки

Схема на несколько групп

Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.

Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.

Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО

В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети — не та область, в которой можно экономить.

Монтаж электрощита своими руками — что куда установить?

Перед тем, как собрать электрощиток своими руками, необходимо запомнить, что работа с цепями высокого напряжения представляет опасность для жизни. Поэтому необходимо обязательно выполнять правила, связанные с электробезопасностью.

Основным правилом сборки электрощитов является то, что работать можно только при отключенной электропроводке. Для того, чтобы убедиться в отсутствии напряжения на элементах электрощитка, можно воспользоваться индикаторной отверткой. И только в крайнем случае можно работать при наличии напряжения, но обязательно с использованием специальных диэлектрических перчаток.

  1. Выбор и установка корпуса щитка.

При выборе корпуса электрощитка желательно выбирать пластмассовый корпус. Вид корпуса также зависит от типа электропроводки в доме. В случае открытой проводки производится навесной монтаж корпуса, когда он устанавливается прямо на стену на высоте около полутора метров. При наличии скрытой проводки необходимо в стене делать специальную нишу. К стене корпус крепится с помощью саморезов или шурупов с дюбелями. В любом случае схема монтажа электрощитка предусматривает обеспечение свободного доступа к нему. Подключение электросчетчика.

По негласным правилам сетевых компаний, с целью предотвращения воровства электроэнергии, электросчетчик должен подключаться непосредственно к вводу сети. Его установка обычно осуществляется сетевой компанией. В случае необходимости схему подключения однофазного счетчика можно внедрить самостоятельно. В таком приборе имеются 4 клеммы:

  • к клемме № 1 подключается входной фазовый провод, идущий от внешней сети;
  • к клемме № 2 подключается фазовый провод, идущий в дом к потребителям электроэнергии;
  • к клемме № 3 подключается входной нулевой провод, идущий от внешней сети;
  • к клемме № 4 подключается нулевой провод, идущий в дом к потребителям электроэнергии.

Установка автоматов, УЗО и шин.

Для установки автоматов и УЗО обычно в щитке предназначены специальные DIN-планки. Их обычно три – две коротких и одна длинная. На коротких планках устанавливаются основной выключатель сети и УЗО. На длинной планке устанавливаются автоматы выключения отдельных линий. С помощью распределительной шины входы автоматов выключения линий соединяются между собой. Для этого отворачиваются клеммы и в них вставляются загнутые концы шины, после чего клеммы заворачиваются.

Для установки на DIN — планках в автоматах и УЗО имеются специальные фиксаторы, которые надежно крепят эти устройства.

С помощью саморезов в корпусе электрощитка устанавливаются нулевая шина и шина заземления.

Выбор электромонтажного оборудования

Перед началом монтажа нужно купить сам электрощит и все электромонтажные установки и устройства, которые будут составлять его наполнение. Следует учитывать, что каждый предмет занимает определенное количество монтажных мест на DIN-рейке – металлической планке шириной 3,5 см. В одном боксе может располагаться и одна, и несколько DIN-реек.

Под одним «монтажным местом» учитывается отрезок на профиле длиной 1,75 см – модуль. В паспорте электрощитка обязательно указывается, на какое количество модулей он рассчитан.

На одной DIN-рейке зафиксированы три устройства: первые два занимают по 3 модуля, третье – один модуль. Оставлять места между расположенными рядом устройствами для экономии места не рекомендуется

Перед выбором щита следует сложить количество всех модулей, а затем к полученной сумме прибавить несколько мест, которые могут пригодиться в будущем. Для примера подсчитаем, какой ящик необходим для 1-комнатной квартиры.

По схеме определяем, какое количество модулей занимает каждое их устройств: 4-полюсной автомат на входе – 4 места, счетчик – 6, АВДТ – 2 х 2, автоматы – 4. В результате получается 18 модулей

Для 18-20 мест подойдет электрощиток на 24 модуля. Но если квартира большая, а в дальнейшем планируется покупка нового оборудования, монтаж теплого пола или ремонт с заменой проводки, то лучше приобрести бокс на 36 мест.

Если хотите упростить дальнейшие работы, сделать защиту сети максимальной, а расположение модулей удобным, постарайтесь выбрать щиток с полной комплектацией, а это:

  • съемная рамка с DIN-рейками;
  • отверстия для ввода и держатели для крепления кабелей;
  • две шины, рабочего и защитного нуля – с подставками и местами установки;
  • набор креплений для монтажа;
  • органайзеры для проводов.

Щиты бывают металлические и пластиковые, встраиваемые и навесные.

Рассмотрим, чем они отличаются принципиально.

Опытные электромонтажники рекомендуют работать с одним магазином. Преимущества покупки у крупного поставщика состоят в большом ассортименте товара и гарантии получения оригинальной продукции, а не подделки. Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте.

Кроме прибора учета и защитных устройств потребуются:

  • гребенки на несколько полюсов с торцевыми заглушками – для соединения модулей между собой, упрощения монтажа и экономии места;
  • 2-3 метра провода ПВ1 с сечением, как у входного кабеля, и цветовой маркировкой изоляции;
  • нулевые шинки или кросс-модули для групповых УЗО;
  • хомутики и стяжки для организации проводников;
  • ограничители для DIN-реек;
  • заглушки для маскировки свободных мест.

Если позволяют финансовые возможности, то лучше подбирать оборудование одного проверенного производителя – Hager, ABB, Legrand, Schneider Electric. Устройства одной марки легче монтировать, да и выглядеть щит будет намного эстетичнее.

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

https://youtube.com/watch?v=BqzJmxvtRfo

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле. О том, как правильно подключить УЗО, смотрите видео-урок

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией.  Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

  • Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
  • Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит. ознакомьтесь с отдельной инструкцией, на которую мы сослались!

ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

  • мультиметр (чтобы прозвонить проводку после подключения всех элементов).
  • набор отверток (закручивать винтики на клеммах).
  • инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
  • шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

  1. Повесьте корпус на стену (либо установите в подготовленную нишу).
  2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
  3. Зачистите жилы для качественного присоединения к клеммам.
  4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
  5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
  6. Установите нулевую и заземляющую шину.
  7. Нарежьте соединительные провода на подходящие отрезки.
  8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке. мы рассказали в отдельной статье.
  9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
  10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика .
  11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО. значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Подключение электроэнергии

  • Подключение 220 вольт к дому
  • Подключение 380 вольт к дому
  • Провести электричество в дом
  • Трубостойка под ключ
  • Подключение электричества к дому
  • Трехфазный ввод электричества в дом
  • Подключение электричества на даче
  • Ввод электричества в дом
  • Ввод электричества в квартиру
  • Воздушный ввод электричества в дом
  • Установка трубостойки для ввода электричества
  • Выполнение техусловий МОЭСК
  • Подземный ввод электричества
  • Вынос электросчетчика на столб
  • Замена электрического ввода
  • Установка трансформатора в СНТ
  • Строительство ВЛ электропередач
  • Электричество в доме
  • Электрический столб на участке
  • Установка солнечных батарей
  • Аренда автовышки

Подключение

В первую очередь необходимо подключить вводной автоматический предохранитель. Если он однополюсный – подвести фазу. Если двухполюсный – подвести и фазу, и ноль.

Для удобства дальнейшего монтажа фазы на вводной пакетник лучше заводить снизу.

  • Все УЗО и пакетники объединить шинами «гребенка» или перемычками. Провод перемычки должен совпадать сечением с вводным проводом.
  • Отходящие электропровода подключить к автоматам.

Ноль (N) всегда идет на автоматы и УЗО с нулевой шины. Фаза (L) – с вводного кабеля через перемычки или «гребенку».

Чтобы не запутаться при монтаже и подключении, выберите провода ноля, фазы и заземления в изоляции различного цвета. Чаще всего бывает:

  • Ноль N – синий
  • Фаза L – красный
  • Заземление PE – желтый cзеленым пунктир

Следите за надежностью подключений, тщательно зажимайте болты на предохранителях и шинах.

  • Подключить электросчетчик в соответствии с приложенной к нему схемой.
  • Подать напряжение на щиток
  • При помощи мультиметра проверить наличие напряжение на отходящих линиях и пакетниках
  • Маркировать каждый автомат в соответствии с коммутационной схемой
  • В случае, если корпус устройства не прозрачен, копию схемы следует прикрепить к дверце электрошкафа с внутренней стороны. Помимо соблюдений требования энергонадзора, это существенно облегчит профилактические и ремонтные работы распредщитка.

ВАЖНО! Не забудьте после проверки нагрузки на отходящих линиях отключить вводной автоматический предохранитель для безопасного завершения работ. Установка электрического щита в домовладении – дело несложное. Его вполне возможно сделать собственными руками

Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах

Его вполне возможно сделать собственными руками. Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах

Установка электрического щита в домовладении – дело несложное. Его вполне возможно сделать собственными руками. Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах.

Следите за тем, чтобы сборка вашего распределительного электрощитка соответствовала всем требованиям ПУЭ. В противном случае, энергонадзор может не позволить подключения вашей дачи к электросетям или указать на какие-либо нарушения, наказуемые штрафом.

При сборке проверяйте жесткость крепления каждого из элементов. Не допускайте лишних пересечений проводов, а тем более – их ненадлежащих скруток. Правильная сборка функционала распредщита гарантирует безопасное подключение, безаварийную работу ваших бытовых приборов при различных типах нагрузок.

Скрупулезность и следование нормам – залог пожарной безопасности вашего жилища, а значит, и вашего комфорта и спокойствия.

В заключение предлагаем вам посмотреть видео, как своими руками осуществить монтаж и сборку уличного электрощита для дачи:

Полезные советы

Первое, что хотелось бы посоветовать – с внутренней стороны крышки бокса наклейте схему с условными обозначениями (что где находится). Если возникнет аварийная обстановка и Вас не будет на месте, любой другой сможет быстро отключить электроэнергию либо наоборот включить тот автомат, который выбил.

Также рекомендуем все группы проводов внутри щитка обозначить бирками и дополнительно группировать пластиковыми хомутами, как показано на фото. Это позволит сделать обслуживание и ремонт более удобным, чтобы человек не ломал голову при поиске нужного контакта. О том, как может быть выполнена маркировка проводов при монтаже, мы рассказывали в отдельной статье.

Не забываем про важную особенность подключения УЗО и автоматических выключателей – вводные проводники нужно обязательно заводить сверху, что даже дублирует завод-изготовитель на передней панели изделия.

После того, как Вы осуществили первое включение электрощита после сборки, оставьте его открытым на пару часов, после чего подойдите и проверьте температуру автоматики и проводов. Если где то изоляция начнет плавиться, немедленно отключите электричество и приступайте к поиску проблемы, иначе в дальнейшем короткого замыкания Вам не избежать.

Раз в полгода необходимо подтягивать винтики на клеммах автоматики внутри бокса, особенно если Вы используете алюминиевые провода.

Не покупайте компактный распределительный щит, в котором будет впритык места. Во-первых, возможно, в дальнейшем Вы добавите новые элементы в схему. Во-вторых, тесное пространство будет способствовать перегреву устройств и их быстрому выходу из строя.

Основные термины и правила, о которых стоит помнить

Перед тем, как говорить о работах в щитке, напомним терминологию, без которой иногда трудно обойтись даже доморощенному электрику:

  1. Электрощитом считается устройство, при помощи которого обеспечивается подключение и учёт электроэнергии в отдельном участке сети.
  2. Распределительный щит обеспечивает раздачу питания в различные участки сети с общим учётом (или без такового), обеспечивая возможность отключения каждого отдельного участка без обесточивания остальных.
  3. Правильным электрощитом считается устройство, в котором можно обеспечить отключение, как всей цепи, так и любого отдельного участка при помощи автоматов защиты или рубильников.
  4. В отличие от распределительного щита, электрический силовой щит может не иметь возможности полного отключения от питания, если схема электрощита предусматривает защитную автоматику.

Проще говоря, электрический щиток – это ящик, в котором установлен счетчик энергии, рубильник, защитные автоматы, раздающие ток по группам потребителей (нагрузка), дополнительные устройства защиты (УЗО или дифавтоматы) и который удалось подключить к внешнему источнику питания (генерация, генератор).

Для понимания как собрать электрощит этого вполне достаточно, поэтому перейдём к практическим рекомендациям.

Первое правило электрика при сборке электрощитов – последовательность и системный подход. Не так уж важна эстетика, если всё сделано правильно, и щиток работает в режиме, при котором опасность возгорания или КЗ стремится к нулю. Другое дело аварийная ситуация за таким щитком. Согласитесь, профессионалу потребуется 5 минут на устранение аварии, нужно ли ставить его в тупик, чтобы он не один час потратил на то, чтобы разобраться что отключить?

Именно в этом заключается системное правило, которое гласит, что все подключения, вся электропроводка . должны быть интуитивно понятны и очевидны. Когда сборка электрощитов делается по правилам, любой электрик очень быстро (даже при отсутствии маркировки) может устранить неисправность, восстановив питание.

Перечислим эти нехитрые правила:

Соблюдение цветовой маркировки жил. Одноцветные провода это нейтральный и фаза, многоцветный – заземление. Обычно, фаза – это белый провод, нейтральный – синий. Категорически запрещено цветной провод, вроде жёлто-зелёного, использовать для соединений с напряжением; Однотипность подключений – фаза снизу, нейтраль сверху, земля на отдельной шине; Порядок подключений, а также коммутация, при которой вся схема электрощита видна наглядно без дополнительных рисунков

Пример такого щитка: Чем больше порядка в щитке, тем быстрее можно устранить проблему с отсутствием питания; Ещё одно важное правило – силовые подключения необходимо монтировать сверху вниз. Иначе говоря, ввод питания делаем сверху, опуская вниз менее нагруженные участки. Такое подключение придумано не просто так, оно позволяет отключить щиток ударом топора; И, наконец, подключение распределительного щита

или силового, делается как самая последняя операция. Все проверки участков цепи производятся по схеме временных включений, но входное питание подаётся в самую последнюю очередь. После того, как проверка всех коммутаций проверена

Такое подключение придумано не просто так, оно позволяет отключить щиток ударом топора; И, наконец, подключение распределительного щита . или силового, делается как самая последняя операция. Все проверки участков цепи производятся по схеме временных включений, но входное питание подаётся в самую последнюю очередь. После того, как проверка всех коммутаций проверена.

Может показаться, что это давно надоевшие правила, без которых можно обойтись. Можно. Например, Автор этого щитка обошёлся без них. Но возникает вопрос, ранее заданный – сколько времени понадобится аварийной бригаде на то, что бы разобраться в том, что нужно отключить?
