Кассетная сплит-система: особенности конструкции, плюсы и минусы техники + нюансы монтажа

Составные части

Сплит-система – это наружный и внутренний блоки, отделённые друг от друга наружной стеной здания или строения. Стандартная комплектация блоков кондиционера – компрессор, конденсатор, испаритель, ТРВ и два вентилятора.

Компрессор

Компрессор – это двигатель, гоняющий хладагент по холодильному змеевику в наружном и внутреннем блоках. Его механизм, заключённый в непроницаемый для внешнего воздуха и водяных паров корпус, располагает также резервуаром, в который залито машинное масло, уменьшающее трение его деталей и снижающее износ двигателя в сотни раз.

Конденсатор

В состав конденсатора фреона входят змеевик с радиатором, где сжиженный фреон отдаёт ему тепло, удаляемое затем при помощи вентилятора. Конденсатором также называют радиатор, на котором водяной пар из обдувающего воздуха превращается в капли воды. Вода собирается в резервуаре и затем вытекает по шлангу за пределы наружного блока.

Испаритель

Теплорегулирующий вентиль или четырёхходовой клапан позволяет кондиционеру переключаться из режима охлаждения в режим обогрева и обратно. При этом направление движения фреона меняется на противоположное.

Вентиляторы

Если бы не вентиляторы, удаление тепла с радиатора змеевика и компрессора наружного блока – равно как и холода из внутреннего блока – происходило бы крайне медленно и неэффективно. В лучшем случае кондиционер часто бы останавливался, за чем проследила бы автоматика. В худшем – он быстро бы вышел из строя из-за перегрева компрессора и покрытия одной из трубок фреоновой теплотрассы снежной шубой.

В современных кондиционерах вместо реле, мощных диодов и транзисторов используется плата электронного управления на современных бескорпусных микросборках. От электромеханического модуля она отличается наличием процессора. Из микрочипа (постоянного запоминающего устройства, ПЗУ) через оперативную память он считывает «вшитую» в чип ПЗУ программу.

Шторки жалюзи внутреннего блока опускает и поднимает шаговый переменный двигатель, соединённый с ними при помощи длинной (почти как сам внутренний блок) оси. Он управляется драйвером – отдельной мини-платой, получающей ток от блока питания. Она преобразует это напряжение в импульсы переменного тока – по числу фаз, равных числу самих катушечных обмоток двигателя, и обеспечивает (с его помощью) поворот шторок вокруг своей оси на нужный угол.

Термодатчики

Один из термисторов расположен на внутреннем блоке – на входе втягиваемого в сам блок воздуха. Он сообщает плате управления о фактической температуре воздуха в комнате. Второй – на компрессоре: при перегреве запылённого и загрязнённого снаружи компрессора кондиционер автоматически остановится – и запустится лишь после полного или частичного остывания мотора. Либо устройство отключится до тех пор, пока владелец снова не включит кондиционер.

На других двигателях (вентиляторы, движок для поворота жалюзи) термодатчики также ставят, когда модель кондиционера – из наиболее дорогих. При перегреве движка постоянно качающихся жалюзи – или запылённого вентилятора внешнего блока – кондиционер тут же прекращает работу.

Модуль индикации

Он включает в себя светодиодную панель и/или небольшой дисплей. В моделях настенных сплит-систем это, как правило, светодиоды, показывающие, как работает кондиционер – «Сеть», «Охлаждение», «Обогрев», «Сушка», «Ионизация», «Ошибка» (или «Авария»), светодиоды индикации о температуре (если она регулируется пошагово, а не с точностью до градуса).

Управление

У низкобюджетных моделей, как и у оконных кондиционеров из недавнего прошлого, присутствует выключатель питания и шаговый переключатель на несколько позиций. Последний может иметь позиции «Малый холод», «Больший холод», «Вентиляция» и «Обогрев». Вместо переключателей могут присутствовать кнопки – как на пульте.

Как работает сплит-система

Перейдем к технической стороне вопроса. Принцип действия «сплита» не отличается от работы других холодильных машин — перенос тепловой энергии из одного места в другое. В данном случае – из квартиры на улицу. Переносчиком (на техническом языке – рабочим теплом) выступает хладагент — фреон, испаряющийся при отрицательной температуре.

Как работает «сплит» после включения и установки заданной температуры в комнате:

  1. Контроллер принимает сигнал датчика, фиксирующего высокую температуру в помещении. Запускается компрессор, вентилятор внутреннего модуля начинает прогонять воздух сквозь соты теплообменника-испарителя.
  2. Фреон, находящийся в трубках радиатора, переходит в паровую фазу, интенсивно поглощая тепло. Дальше фреон идет по трубке в наружный блок и попадает в компрессор, поднимающий давление газа. Сжатие производится с одной целью – чтобы пар сконденсировался при более высокой уличной температуре.
  3. По дороге хладагент пропускается через ресивер – осушитель, предохраняющий компрессор от влаги.
  4. Двигаясь по трубкам внешнего теплообменника, обдуваемого большим осевым вентилятором, сжатый фреон снова принимает жидкое состояние, параллельно сбрасывая поглощенное тепло.
  5. В дроссельном (расширительном) клапане давление жидкости снижается, затем хладон возвращается во внутренний блок по трубке меньшего диаметра. Цикл повторяется.
  6. Когда температура помещения снижается до заданной величины, контроллер по сигналу датчика останавливает компрессор. Следующий запуск происходит после нагрева комнаты на 2—3 градуса.
  7. Из-за разности температур воздушных потоков и теплообменных поверхностей выделяется конденсат, стекающий в специальную ванночку. Оттуда вода стекает наружу по наклонной дренажной трубке.

Когда нужно перейти в режим обогрева, четырехходовой электрический клапан переключает движение хладона в обратную сторону. Внешний радиатор становится испарителем, внутренний – конденсатором, тепло забирается с улицы и перемещается в жилое помещение.

Аналогичным образом работают так называемые моноблоки – оконные и мобильные кондиционеры. Разница заключается в протяженности фреоновых магистралей – когда все теплообменники и вентиляторы установлены в едином корпусе, длина коммуникаций не превышает 1 м, на сплит-системах – до 7 м.

Схема работы моноблочной версии кондиционера, где все элементы собраны в одном корпусе

В недорогих «сплитах» комнатный воздух проходит сквозь сетку грубой очистки из полипропилена. Более продвинутые модели могут оснащаться несколькими фильтрами, осушителем и ионизатором воздуха.

Виды систем кондиционирования

Почему то так и нет общепринятой классификации систем кондиционирования. Поэтому попробуем объединить более распространенные классификации и сложить в одну.

по применению

  • для обеспечения комфортных параметров. Применяются в местах пребывания людей, для обеспечения хорошего самочувствия. Эти системы можно встретить в кафе, офисах, торговых центрах и других административных или общественных зданиях.
  • для поддержания технологических параметров. Применяют на производстве, для поддержания характеристик нужных для протекания технологического процесса. В качестве примера может служить кондиционирование молочных камер.

по месту размещения

  • центральные. Такие системы находятся за пределами кондиционированного помещения. Могут обслуживать как одно так и несколько помещений. К их преимуществам относятся: 1) кроме функции нагрева и охлаждения могут нагревать, увлажнять и вентилировать воздух; 2) элементы, нуждающиеся в обслуживании находятся в одном месте; 3) возможность понижения шумовых показателей при помощи шумоглушителей; 4) возможность комплектации рекуператором. Огромным недостатком считаются большие габариты, из-за чего сужается область их применения.
  • местные. Устанавливаются непосредственно в кондиционируемом помещении. К плюсам относится простая и легкая установка, в следствии чего применяются в жилых комнатах, в серверных, в гостиницах, залах и т.д.

по наличию тепло- или хладагента

автономные. В конструкцию входят холодильные машины постачаются только электроэнергией (сплит-системы, шкафный кондиционер). Могут охладить и осушить или нагреть воздух не имея возможности его увлажнить или вентилировать.

неавтономные. Холод и тепло поступает из вне. Возможна подача в комнату лишь воздух с уже необходимыми параметрами ( центральный кондиционер) или подавать тепло- и хладагент во внутренний блок ( система чиллер-фанкойл , центральный кондиционер с местными доводчиками).

по принципу работы

  • комбинированные. Дозированный подмес внешних воздушныхмасс ( возможен при проектировании канального фанкойла или рециркуляционных вентустановок с неполной рециркуляцией).
  • рециркуляционные. Воздух не покидает пределы комнаты, свежий не подмешивается (сплит-системы)
  • прямоточные. Охлаждающий конструктивный элемент понижает температуру наружного воздуха и подает уже готовый в помещение.(например система вентиляции с компрессорно-конденсаторным блоком).

по производительности

  • бытовые(RAC). К ним относятся разные виды сплит-систем производительностью до 6-8 кВт.
  • полупромышленные(PAC). Это системы производительностью выше 8 кВт и ниже 20 кВт. Применяются для средних и больших помещений площадью от 60 до 300м2.
  • промышленные(U). Используются для большого помещения или нескольких помещений, производительность выше 20 кВт (руфтопы, перцизионные кондиционеры и т.д.)

по конструктивному исполнению

  • моноблочные. Модель состоит из одного блока. К ним относятся оконные и мобильные кондиционеры.
  • сплит-системы. Имеющие внутренний и внешний блок.Могут быть различных видов.

по виду регулировки параметров

  • с качественным регулированием. Еще называют однотрубное. Параметры микроклимата регулируют изменением температуры тепло- или хладагента.
  • с количественным регулированием. Двухтрубное, где по паралельным каналам подается холодный и нагретый воздух и регулировка происходит смешиванием этих потоков.

по числу кондиционируемых помещений

  • однозональные. Кондиционируют одну комнату (обычная сплит-система).
  • многозональные. Обслуживают несколько зон в помещении или ряд комнат (мультисплит-система).

по классу обеспечения параметров кондиционирования

  • 1 класс. Для поддержания нужных характеристик для технологического процесса на производстве.
  • 2 класс. Для обеспечения оптимальных параметров микроклимата.
  • 3 класс. Для создания микроклимата с параметрами допустимых характеристик.

Уверенны, что существуют и другие классификации систем кондиционирования, но эта наиболее полная и частовстречаемая среди всех.

Перейдя на другие статьи вы сможете более детально ознакомится с каждым из представленных видов систем кондиционирования.

Кассетный кондиционер

Название «кассетные кондиционеры» было присвоено данным сплит-системам полупромышленого типа отнюдь не случайно. В названии этого типа коммерческих кондиционеров отражена их основная особенность. Кассетный кондиционер – это сплит-система скрытого типа, фактически вся видимая часть внутреннего блока скрыта за подвесным потолком. Видимой глазу остается только декоративная панель с вентиляционной решеткой, откуда и выходит обработанный воздух. Таким образом, в смонтированном положении эта сплит-система напоминает кассету или блок.

Нижняя видимая часть внутреннего блока кассетного кондиционера обычно соответствует по размерам стандартной потолочной плитке — 600 × 600 мм, доходя до вдвое больших параметров — 1200 × 600 мм у самых мощных по производительности моделей. Так как видна только декоративная решетка с распределительными жалюзи, кассетные кондиционеры можно назвать самыми компактными и незаметными в интерьере среди всех типов сплит-систем.

Отсюда же вытекает и основное требование к монтажу кассетных кондиционеров — наличие подвесного потолка (например, армстронг). Поскольку кассетная сплит-система крепится к капитальному потолку, необходимо минимальное межпотолочное пространство в 35-45 см. Также, мы рекомендуем устанавливать подобные системы кондиционирования только в помещения с высотой потолков не менее 3х метров.

В отличие от канальных сплит-систем, также устанавливающихся за подвесным потолком, кассетные кондиционеры распределяют охлажденный воздух через нижнюю часть блока. С этим связан целый ряд преимуществ!

Идущая в комплекте к кондиционеру декоративная панель снабжена 2-х или 4-х сторонними жалюзи подачи воздуха, что позволяет управлять потоками воздуха разных направлениях. Охлаждение помещения происходит равномерно.

Мощный воздушный поток в нескольких направлениях способен охватывать весь периметр помещения, благодаря чему достаточно всего одного кондиционера для охлаждения большого помещения.

Распределение чистого воздуха направлено не вниз, а вдоль, что позволяет вообще не ощущать работу сплит-системы.

Отсутствуют воздушные вихри в любой точке помещения при включенном устройстве. Можно смело располагаться для работы или отдыха прямо под кондиционером, не боясь, что надует.

Кроме того, в кассетные кондиционеры благодаря их уникальной конструкции можно опционально установить помпу для подмеса свежего воздуха снаружи. Это существенно расширяет ваши возможности, ведь подмешивание свежего воздуха выходит за рамки функций обычной системы кондиционирования – охлаждение и перераспределение воздуха в помещении. Кассетный кондиционер способен добавлять до 30% свежего воздуха с улицы в воздух, подающийся в помещение. В некоторых случаях это позволит сэкономить на установке приточной вентиляции.

Разумеется, как и сплит-системы любого другого типа, кассетные кондиционеры обязательно снабжаются фильтрами с различными функциями (очистка, ионизация). К другим плюсам кассетных кондиционеров относится малошумная работа. На климатическом рынке сегодня можно встретить модели на любой вкус, по функциональности не уступающие бытовым сплит-системам.

Управление кассетами (кассетными кондиционерами) не вызывает никаких трудностей. Производители обычно предусматривают два пульта для одного устройства: настенный и дистанционный.

Сплит-системы кассетного типа бывают как небольшими, так и мощными, рассчитанными на промышленные помещения крупных размеров. Традиционно кассетные кондиционеры способны обеспечить поддержание нужных температур в помещениях от 30 до 180 м2.

Классическое применение рассматриваемых устройств — это магазины (залы супермаркетов, шоу-румы, торговые секции), банки, крупные офисные помещения, залы различного назначения. По нашему опыту, кассетные кондиционеры являются одними из приоритетов при установке в офисах, холлах гостиниц, спортивных залах, конференц-залах и ресторанах — по той причине, что они практически бесшумны, органично вписываются и не портят дизайн помещения.

Добавим, что кассетные кондиционеры можно устанавливать, когда уже сделан ремонт, и монтаж кассетного кондиционера не разрушит внутреннее оформление. Что было бы невозможно при установке канального кондиционера. При монтаже на руку сыграет и заведомо длинные трубопроводы хладагентов: максимальная длина – 70 м (1) и максимальный перепад высот до 30м (2).

Наша компания осуществляет поставку, профессиональное проектирование и установку кассетных кондиционеров.

голоса

Рейтинг статьи

Особенности техники

Каждая модель техники для охлаждения воздуха в помещении имеет свои особенности, которые определяют функциональные возможности и варианты эксплуатации.

Оконные кондиционеры обладают свойствами:

  • Можно монтировать кондиционер в оконную раму или стену без посторонней помощи профессионалов, что поможет сэкономить много денег.
  • Из-за высокого уровня шума такие модели кондиционеров стоит устанавливать в нежилых помещениях.
  • Некоторые модели могут не только охлаждать воздух внутри помещения, но и создавать вентиляцию.
  • В процессе эксплуатации дозаправка охладительной жидкостью производится редко. Обычно достаточно одной заправки в год при активном использовании приспособления.
  • Фильтры легко менять, демонтировать и чистить. Обычно фильтр устроен в компактной кассете, которая выдвигается после первого нажатия.
  • Элементарный принцип управления устройством. Обычно для этого используется электронная панель или пульт.

Благодаря эргономичному дизайну и упрощенному устройств, что делает их мобильными. При необходимости можно без особых проблем переустановить приспособление в другую комнату. При этом не нужно тратить деньги – достаточно немного времени для проведения монтажных работ.

Какие недостатки (минусы)

Канальные кондиционеры имеют большое количество достоинств и несколько недостатков. В первую очередь, это стоимость оборудования. Такая техника имеет сложную конструкцию и повышенные затраты во время производства, что объясняет ее цену. Заказав канальный кондиционер, пользователь не сможет охладить отдельную комнату. Система равномерно распределяет воздух по всей территории, из-за чего охладить отдельное помещение не получится. Это влияет на затраты на электроэнергию.

В некоторых квартирах или домах установить такое оборудование не получится, что объясняется небольшой площадью. По этой причине перед установкой техники рекомендуется консультироваться со специалистами.

Канальная система относится к категории затратного оборудования. Она нуждается в привлечении грамотных инженеров, особенно, в сложных помещениях с большим количеством комнат, архитектурой, лепным декором. Но, несмотря на некоторые сложности в монтаже и дороговизне, канальные кондиционеры пользуются особой востребованностью.

Основные виды бытовых сплит-систем

Конструктивное исполнение во многом определяет порядок монтажа и особенности эксплуатации климатического оборудования. Прежде чем приобрести подходящее устройство, стоит ознакомиться с доступными вариантами и особенностями их монтажа. Некоторые сплит-системы производители рекомендуют монтировать в помещениях определенной квадратуры. Предлагаем ознакомиться с наиболее распространенными видами.


В состав системы могут входить внутренние блоки разного типа

Настенные

Наиболее популярный вид, позволяющий эффективно бороться с холодом или жарой. Монтируются в жилых домах и офисных зданиях. Настенные сплит-системы отличаются высоким качеством сборки. Они позволяют эффективно отводить тепло и холод.


Настенные модели пользуются популярностью

Канальные

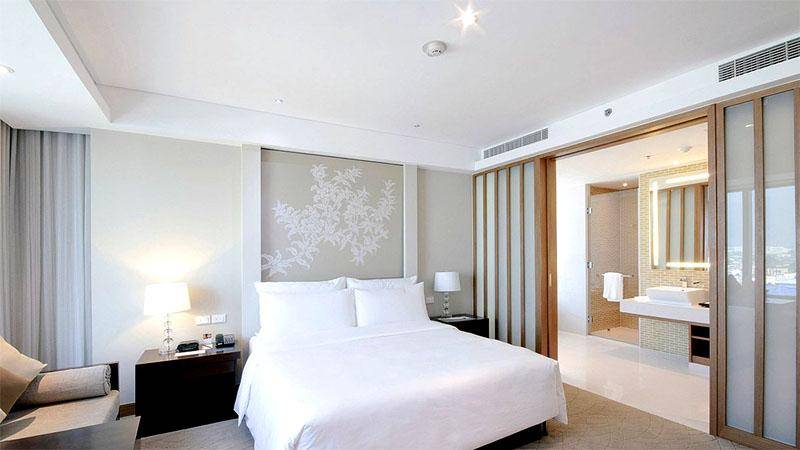

Монтаж внутреннего блока канальной сплит-системы осуществляется в межпотолочное пространство за подвесным потолком. Для этого предусматривается расстояние 30÷40 см. Для забора и подачи воздуха в помещение предусматриваются специальные воздуховоды, размещаемые в произвольных точках. Благодаря особому конструктивному исполнению внутренний блок устройства производит забор воздуха из комнаты и с улицы (до 25%).


Канальные модели способны вписаться в любой интерьер

Потолочные

Потолочная модель может монтироваться в комнатах прямоугольной формы и позволяет обработать небольшой объем воздуха. Благодаря особому конструктивному исполнению такие устройства направляют воздушный поток вдоль потолка или стены, обеспечивая равномерное распределение кондиционируемого воздуха по всему помещению.


Потолочная модель не обладает большой мощностью

Мульти сплит-системы

В состав системы может входить несколько внутренних блоков. Такие устройства называют мульти сплит-системами. Их конструктивное исполнение позволяет подключать к одному внешнему блоку сразу несколько внутренних.

Купить мульти сплит-систему можно для создания оптимального микроклимата сразу в нескольких комнатах жилого дома. Учитывая, что количество внешних блоков сокращается, эстетичность здания не страдает.


Для каждого помещения можно выбрать свой внутренний блок

Напольные

Климатическое оборудование отличается высокой производительностью. Допускает установку непосредственно о стены комнаты в зависимости от желаемого направления воздушного потока. Имеют более высокую стоимость и мощность по сравнению с настенными аналогами. Отличаются широкими функциональными возможностями.


Напольные устройства не предъявляют жестких требований к месту установки

Кассетные

Кассетную модель стоит приобрести для помещения большой квадратуры с подвесным потолком. Для размещения внутреннего блока системы предусматривается межпотолочное пространство высотой минимум 25 см. Находящиеся в комнате люди видят только декоративную решетку.

Кассетные сплит-устройства способны добавлять до 10% свежего воздуха. Забор воздуха из комнаты осуществляется через центральную решетку внутреннего блока. Пройдя необходимые этапы очистки, воздушный поток через жалюзи распределяется по заданным направлениям.


Кассетные прячутся за декоративной решеткой

Колонные

Сплит-системы колонного типа предназначены для помещений большой площади. Их можно монтировать в комнатах без подвесных потолков. Благодаря особому конструктивному исполнению колонные модели создают достаточно сильный воздушный поток, направляемый сначала в сторону потолка, а затем равномерно распределяемый по объему комнаты.


Колонные сплит-системы отличаются большой мощностью

Модификации

Для уменьшения затруднений при выборе ознакомьтесь с дополнительными версиями оборудования данной категории. Некоторые из них обладают улучшенными потребительскими характеристиками. Другие – лучше приспособлены для выполнения специфических задач.

Что такое инверторные сплит-системы

В стандартном оборудовании компрессор включается и выключается для поддержания заданной температуры. Инверторная технология подразумевает последовательное предобразование сетевого тока в постоянный, далее – в колебания высокой частоты. Это позволяет плавно регулировать оборота привода.

Преимущества точной регулировки демонстрирует эта схема

Купить сплит-систему инверторного типа можно для быстрого снижения/повышения температуры. Оборудование под управлением автоматики работает с максимальной производительностью до получения нужных показателей. После этого переходит в экономичный режим. Помимо снижения затрат на электроэнергию предотвращаются броски напряжения в общей сети. Это уменьшает нагрузки на подключенную технику, предотвращает аварийные ситуации, продлевает срок службы отдельных компонентов.

В некоторых моделях внешних блоков применяют электродвигатели постоянного тока

Цена инверторных сплит-систем такого типа выше, но надо учесть дополнительные преимущества данного выбора:

  • Отсутствует звено преобразования в переменный ток с измененной частотой, поэтому уменьшаются потери.
  • Для создания поля используют мощные магниты из редкоземельных металлов, что уменьшает затраты электроэнергии.
  • Из конструкции мотора убирают щетки контакторов. В электронной схеме не нужен блок контроля фазовых токов. Упрощение повышает общий уровень надежности внешнего блока сплит-системы.

Что такое холодильные сплит-системы

Этим оборудованием оснащают специальные камеры в магазинах

В помещениях устанавливают хорошую термоизоляцию, утепленные двери с уплотнителями. С помощью техники поддерживают постоянно низкую (около +4°C)или отрицательную температуру для длительного хранения продуктов питания.

Возможен ли обогрев помещений с помощью сплит-систем?

Два режима работы многофункционального оборудования

При обратном направлении движения теплоносителя получается эффективно работающая схема. Как утверждают производители, в некоторых режимах она потребляет меньше энергии по сравнению с масляными и другими типичными нагревательными приборами. Отдельные сплит-системы способны сравнительную экономию в 2-3 раза и даже более.

Не спешите выбрасывать на свалку «устаревшие» батареи отопления. При более внимательном изучении можно выяснить, что самые лучшие показатели универсальное оборудование способно обеспечить в узком диапазоне температур воздуха на улице (приблизительно от 0°C до +6°C). Соответственно, время их применения ограничено переходными периодами межсезонья. Они пригодятся летом в слишком холодную погоду.

Однако многие модели рассчитаны на минимальное значение: -10°C. Некоторые внешние блоки способны выполнять соответствующие функции при морозе до -25°C

В рекламных объявлениях продавцы акцентируют внимание на лучших параметрах, но скромно забывают о следующих недостатках:

  • Зимой эффективность снижается значительно, приближается к параметрам традиционного отопительного оборудования.
  • Смазочные материалы густеют, поэтому увеличивается износ компрессора.
  • Повышается риск замерзания трубки отвода конденсата. Этот узел приходится подогревать специальным устройством с дополнительным расходом электроэнергии 20-30 Вт.
