Вытяжной зонт для кухни: принцип работы, устройство, виды агрегатов

Как сделать зонт на печную трубу своими руками

Перед изготовлением обязательно замеряется диаметр дымохода, а пошаговая технология изготовления такой конструкции следующая:

• вырезать жестяную полоску шириной 70-80мм и длиной в зависимости от диаметра дымоходной трубы с прибавлением небольшого запаса на крепление;
• по штангенциркулю отчертить полосы с отступом 10мм от края жестяной полоски;
• пробить при помощи молотка рельсы в соответствии с отмеченными полосами, что позволит легко и ровно выполнить сгиб заготовки;
• сделать четыре детали по меткам полосы, простучать, сделать прямой угол, завернуть и окончательно пробить молотком;
• приготовить картонное круглое лекало, диаметр которого превышает размер дымоходной трубы на 150мм;
• вырезать в соответствии с подготовленным лекалом жестяной круг для зонта и вырезается угол, позволяющий выполнить сборку в форме конуса.

Зонты своими руками

Готовый зонтик необходимо проклепать в паре мест, после чего требуется прикрепить к конструкции три полосы усиления или так называемые стойки.

ВАЖНО!

Наиболее простым способом улучшить внешний вид готовой конструкции – красивое оформление краев. С этой целью можно выполнить надрезы металла по краям и немного подогнуть полученные «лепестки» или загнуть волнообразно обрезанные края.

Преимущества сотрудничества с Вент Центром

Если вы хотите купить вытяжной зонт либо жироуловитель в Москве, обращайтесь в нашу компанию. Мы предлагаем широкий ассортимент вентиляционной техники по доступной цене. У нас вы найдете как островные, так и пристенные зонты различных размеров, изготовленные из надежных материалов. Также вы сможете заказать изготовление оригинальных деталей с индивидуальными параметрами. Среди преимуществ нашей компании стоит отметить:

• доступная стоимость продукции самого высокого качества;
• быстрая доставка в любой регион Российской Федерации;
• возможность самовывоза из стационарного магазина в Москве (адрес склада указан на сайте);
• удобный сайт с понятным интерфейсом и подробным описанием товаров всех категорий;
• квалифицированные сотрудники, которые оказывают помощь при выборе товара, а также могут осуществлять первичные замеры для определения количества и типа элементов вентиляционной системы;
• различные формы оплаты;
• регулярное проведение акций и накопительная система скидок для постоянных клиентов;
• изготовление деталей на заказ по доступной цене.

Делая заказ в нашей компании, вы можете быть уверены в высоком качестве товара и вежливом обслуживании. Будем рады помочь!

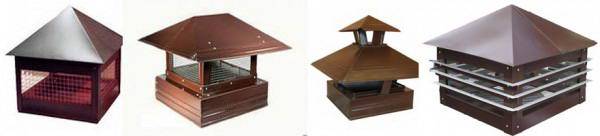

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

• Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
• Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
• Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
• Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
• Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Особенности монтажа и эксплуатации

Установить вытяжную технику этого типа относительно несложно, но неопытным мастерам все же лучше поручить выполнение этих операций профессионалам. Если же принято решение осуществить монтаж самостоятельно, то начать следует с подробного изучения инструкции изготовителя.

Вытяжные зонты обычно изготавливают из прочной алюминиевой стали пищевых марок. Для промышленных предприятий такие конструкции часто создаются по индивидуальному заказу

После этого нужно исследовать место монтажа, провести необходимые измерения, подготовить инструменты, крепеж, материалы и т.п. Важный момент — правильное расстояние от варочной поверхности. Оно должно быть не менее 60 см для электроплит и 70 см — для газовых приборов, но не более 85 см.

Если зонт нужно повесить выше, то следует выбрать более производительное устройство, чтобы компенсировать разницу по высоте. Для монтажа зонта вентиляционного вытяжного понадобятся инструменты, которые обычно есть в арсенале любого опытного мастера: рулетка и строительный уровень для выполнения разметки шуруповерт, дрель, молоток и т.п.

В зависимости от типа прибора нужно будет либо просто подвесить его над плитой, либо соединить воздуховодом с вентиляционным каналом. В качестве воздуховода используют либо металлический гофрированный рукав, либо жесткие пластиковые конструкции.

Гофру можно сгибать подходящим образом, а для выполнения колена из пластика следует использовать специальные переходники, обеспечивающие герметичное соединение отдельных участков воздуховода.

Если шнур электропитания недостаточно длинный, нужно установить дополнительную розетку вблизи устройства. Нужно убедиться, что электроприбор имеет необходимое заземление. Правильная установка вентиляционного зонта — это только половина дела. Чтобы устройство работало эффективно, необходимо организовать его работу. Подробные сведения по таким вопросам содержатся в инструкции по эксплуатации, которой снабжен каждый прибор.

Огромное значение имеет регулярная очистка внутренних фильтров. Например, алюминиевые решетки следует мыть с помощью специальных моющих средств. Неплохой результат дает и использование средств, которые найдутся на любой кухне: уксусная кислота, на треть разведенная водой, насыщенный раствор обычного хозяйственного мыла или пастообразная смесь воды с пищевой содой.

Алюминиевые решетчатые жироуловители вытяжных зонтов следует регулярно очищать от накопившихся на них загрязнений, чтобы устройство работало корректно и эффективно

Эти рецепты пригодятся тем, кто страдает непереносимостью химических средств. Решетки следует отчищать от накоплений жира и грязи не реже, чем раз в три месяца. Замена угольных фильтров обычно выполняется в следующем порядке:

• отключение прибора от электропитания;
• демонтаж алюминиевых решеток;
• извлечение использованного фильтра;
• установка нового фильтрующего элемента;
• установка алюминиевых решеток;
• подключение и проверка работы прибора.

В момент установки нового фильтра должен прозвучать характерный щелчок. Если после замены фильтра в работе вытяжного зонта появились необычные звуки или он стал более шумно работать, возможно, фильтр установлен неправильно, работу следует переделать. Если очистка и замена фильтров вентиляционного зонта не проводится своевременно, качество работы прибора может существенно ухудшиться.

Угольные фильтры необходимы в вытяжных зонтах с циркуляцией, они осуществляют тонкую очистку воздуха и нуждаются в регулярной замене

Съемные фильтры и стаканы для сбора жира в моделях зонтов, которые используются на предприятиях общественного питания, в соответствии с инструкцией следует очищать ежедневно. Необходимо также постоянно проводить очистку наружной поверхности корпуса вытяжного устройства. Некоторые элементы рекомендуется снимать и замачивать в специальных очистительных растворах.

По окончании очистки их тщательно ополаскивают. Еще один элемент, нуждающийся в периодической очистке — воздуховод. Нужно снимать соединительные элементы и удалять отложения с внутренней поверхности конструкции. Гофрированные элементы чаще нуждаются в такой очистке, чем гладкие пластиковые каналы. Некоторые промышленные модели кухонных зонтов снабжены встроенной системой очистки, но в быту такие дорогое агрегаты обычно не используются.

Устройство кухонных вытяжных систем

Любое помещение обладает системой вентиляции, которая обеспечивает приток свежего воздуха и отток загрязненного. Однако, для мест приготовления пищи такой вентиляции недостаточно, ведь выбросы, прежде чем попасть в общую систему, распространяются по всему помещению и смешивается с чистым.

Поэтому в пищевой промышленности и в бытовых кухнях обычно используют местную вентиляцию, основным элементом которой является вентиляционный вытяжной зонт. Чаще всего это куполообразная конструкция, которая подключена к общей системе вентиляции.

На фото – промышленные кухонные вытяжные установки

Изготавливают зонты вентиляционных систем из листовой оцинкованной стали, чтобы при попадании горячего воздуха в короб не происходило окисления и еще большего загрязнения воздуха.

Вся конструкция состоит, как правило, из нескольких основных элементов:

• Короб – является основной изделия, так как он предотвращает распространение выбросов по всему пространству помещения, а также является корпусом для остальных деталей.
• Фильтры – как правило, все модели обязательно снабжены жироулавливателем. Кроме того они могут иметь и дополнительные системы фильтрации.
• Вентилятор – принудительно засасывает загрязненный воздух внутрь короба. Надо сказать, что он имеется не во всех устройствах. К примеру, если конструкция подключается к принудительной вытяжной вентиляции, то она может и не иметь вентилятор.
• Воздуховод – канал, по которому загрязненный воздух поступает из короба в систему вентиляции. Диаметр воздуховода может быть разным: 110–150 мм. Кроме того, существуют квадратные и прямоугольные воздуховоды.

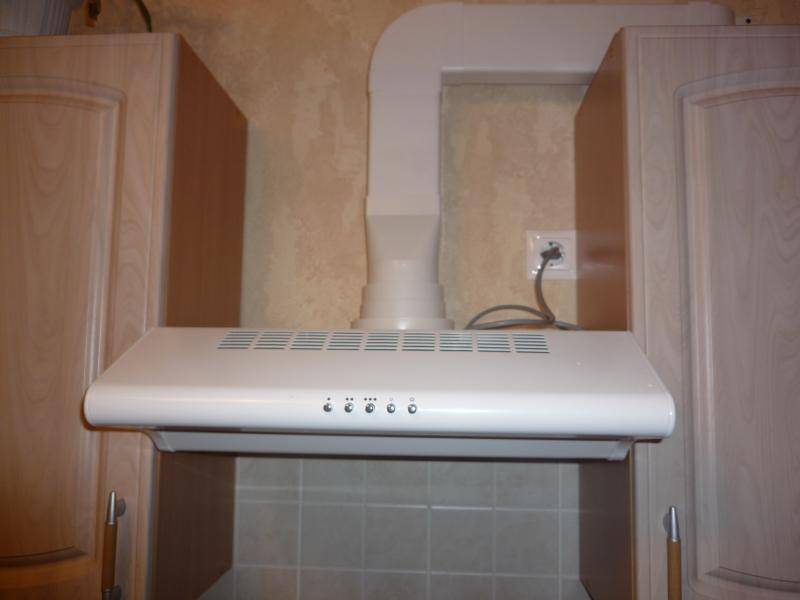

Прямоугольный воздуховод бытовой установки

В зависимости от вида устройства, конструкция может иметь некоторые нюансы. К примеру, рекуперационные вентиляционные вытяжные зонты не имеют воздуховод, так как не подключаются к общей вентиляции. Воздух в таких аппаратах проходит тонкую очистку и поступает назад в помещение.

Таким образом, принцип действия конструкции довольно простой – загрязненный воздух засасывается в колпак, там проходит очистку, чтобы предотвратить засорение вентиляционной системы, и далее по воздуховодам выводится наружу.

Схема устройства отводящего и рекуперационного аппарата

Все существующие кухонные зонты различаются по нескольким признакам:

Назначению	Могут быть бытовыми и промышленными
Способу монтажа	Бывают пристенными и островными.
Форме	Могут быть прямоугольными, квадратными или круглыми.
Устройству	Как уже было сказано выше, разные модели могут иметь некоторые конструкционные различия.

Далее подробней ознакомимся с особенностями каждого вида этих устройств.

Бытовой вентиляционный круглый зонт

Бытовые и промышленные вытяжки

Промышленный вытяжной зонт для вентиляции во многом схож с бытовыми вытяжками.

Разница заключается лишь в нескольких моментах, таких как:

• Размер – промышленные аппараты обладают гораздо большими габаритами, так как покрываю собой площадь промышленный печей.
• Мощность вентилятора – значительно выше.
• Фильтры – промышленные вытяжки обладают специальными жироулавливателями, из которых осевшие примеси стекают в специальный стакан. Такой накопитель периодически необходимо опорожнять и промывать мыльным раствором. Бытовые же устройства, как правило, имеют бумажные и волокнистые одноразовые фильтры.

Надо сказать, что различие между промышленными и бытовыми вытяжками иногда не сильно выражены. К примеру, в коттеджах зачастую устанавливают аппараты, которые по своим характеристикам очень схожи с промышленными вытяжками.

Способы монтажа

Как уже было сказано выше, вытяжки по способу монтажа бываю двух типов:

• Островные вентиляционные зонты – подвешиваются к потолку. Зачастую устанавливаются над кухонными плитами, расположенными посередине помещения. Как правило, такие аппараты содержат несколько рядов фильтров.
• Пристенные – как несложно догадаться из названия, монтируются к стене. Такие конструкции зачастую устанавливают над кухонными плитами, расположенными возле стены. Выполнить монтаж такой вытяжки своими руками довольно просто.

Вот, пожалуй, и все основные различия местных вытяжных установок, зная которые, можно подобрать наиболее подходящее устройство для того или иного случая.

Пошаговое описание процесса установки

Очень важно ответственно подойти к монтажу, поскольку именно от него зависит, будет ли дымник выполнять свои функции. В противном случае есть риск, что он станет просто украшением кровли

Важно, чтобы условия для сборки соответствовали технике безопасности. Работать следует в обуви с мягкой подошвой, чтобы не повредить кровельный материал

Надеть плотный халат, перчатки, подготовить крепление для веревки-страховки.

Последовательность действий:

• Подготовить отверстия в фартуке для крепежей. Диаметр – от 5 мм, шаг – 15 мм.
• Поместить флюгарку на дымоотвод, зафиксировать. Используя форму, высверлить отверстия в дымопроводе.
• Снять дымник.
• Поместить в отверстия дюбели под саморезы.
• Установить флюгарку на трубу так, чтобы совпали отверстия, зафиксировать саморезами.

Для дополнительной прочности крепления рекомендуется установить стальной хомут и обжать. Для проверки надежности монтажа простукать молотком по периметру фартуку, это поможет понять, нет ли смещения при нагрузках, также следует надавить собственным весом на колпак.

Для надежности металлические поверхности покрывают защитным покрытием, выбранным в зависимости от финансовых ресурсов, условий использования и декоративных свойств.

Материал: оцинковка или нержавейка

Одним из первостепенных вопросов, которые предстоит решить покупателю вытяжных зонтов, какой материал должен быть использован при производстве. Основные два варианта: оцинкованная и нержавеющая сталь.Оба типа металла применяются при производстве вытяжных зонтов для столовых, закусочных, кафе, ресторанов. Оцинкованная сталь – металл, покрытый с двух сторон слоем цинка. Материал, прошедший цинкование, проще обрабатывать – вытягивать, вальцевать, сгибать. Покрытие придает изделию антикоррозийный эффект.

Оцинкованная листовая сталь

Толщина оцинкованной стали по выбору 0.5 мм, 0.7 мм, 1.0 мм. При размещении заказа на производство зонта больших размеров следует учитывать толщину металла, чтобы потом он не деформировался под влиянием высоких температур и собственного веса. При заказе зонтов, размеры которых превышают 1000 мм, используют сталь толщиной 1 мм.Качество оцинковки, безусловно, должно быть подтверждено соответствующим сертификатом, но некоторые признаки также могут послужить в качестве индикатора добросовестности производителя. Зонты из оцинкованной стали, изготовленный по всем правилам, будет иметь гладкую ровную поверхность, без трещин и рваной кромки. Оцинкованная сталь легче по сравнению с нержавейкой, но несколько уступает в устойчивости к коррозии. Поэтому, если вам нужны зонты над мангалом в беседку, лучше остановить выбор на нержавеющей стали.

Сталь оцинкованная и сталь нержавеющая

Нержавеющая сталь относится к высоколегированным коррозионностойким материалам. Не ржавеет она за счет добавления в сплав железо хрома. Лист нержавейки может содержать до 27% хрома. Улучшение физико-механических свойств достигается добавлением никеля, магния, кобальта и других элементов.Нержавеющая листовая сталь Если процент содержания хрома в стали 12-17%, сплав будет устойчив к коррозии в слабоагрессивных средах. Выше 18% хрома в составе делают сталь устойчивой также к хлоридсодержащим растворам. Поскольку напрямую с продуктами питания вытяжной зонт не контактирует, подойдет самый распространенный вариант пищевой нержавейки. Именно процент содержания хрома позволяет разделять сталь на «пищевую» и «техническую»

Обратите внимание, государственными стандартами такое разделение не предусмотрено. Под «технической нержавейкой» понимают сталь, из состава которой исключен никель

По типу обработки зонт вытяжной может быть изготовлен из матовой или зеркальной нержавейки. Зеркальная нержавейка выглядит представительнее и используется в тех случаях, где вытяжные зонты доступны глазу клиента и могут повлиять на дизайн помещения. Сверху — матовая нержавеющая сталь, снизу – полированная до зеркального блеска

Эффективность воздухоочистителей

Эффективность оборудования определяется путем расчета ее производительности. Производительность воздухоочистителя – это объем воздуха, перерабатываемого за единицу времени. Измеряется параметр в кубических метрах за час.

Чтобы рассчитать нужную производительность аппаратуры, нужно знать объем воздуха в кухне. Объем комнаты рассчитывается умножением друг на друга длины, ширины и высоты. Если готовят на кухне много и часто, а еще и курят, то производительность должна быть больше рассчитанной на 200 кубометров в час. Производительность современных моделей можно регулировать самостоятельно в зависимости от потребностей.

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Специфики

Главный аспект, который следует учитывать, таков: купол вытяжки обязательно по площади превосходит оборудование, над которым располагается. Так дым собирается гораздо эффективнее. У дымохода должно быть сужение и изгиб. Так улучшается динамика вытяжки продукции горения и не получается обратная тяга. Верхняя сторона трубы обычно позиционируется минимум на 3 м. от земли. Это обеспечивает необходимые вытяжные условия. При неверном расчёте сечение дымовой трубы получается неэффективный отвод результатов горения.

Благодаря дополнительным составляющим развивается эффективность вытяжки. Но для этого нужны дополнительные расходы. Таковыми составляющими являются:

Гаситель искр. Позиция – вершина дымохода. Это трубчатое металлическое сито. Через него легко идёт дым, и гасятся искры.
Уловитель жира. Эта рамка со вставленной специальной кассетой (кассета – сменная) для захватывания жира. Когда это устройство загрязняется, его нужно хорошо промыть или вовсе заменить

Здесь важно, как поставлена модель, какое фильтрующее вещество задействовано.
Вентилятор. Он серьёзно развивает вытяжную мощь тяги

При его установке необходимо сделать грамотные расчёты параметром нужного оборудования.

Самостоятельная установка

Установку зонта вытяжки можно доверить профессионалам, специализирующимся на подобных заказах, а можно совершить это своими руками. Прежде всего, необходимо тщательно изучить прилагаемую инструкцию, внимательно провести замеры, обозначить план и объем работы. Важным условием является соблюдение расстояния от рабочей поверхности плиты до вытяжки, для газовых горелок — не менее 70 см, для электрических плит — не менее 60 см.

Шуруповерт необходим для установки вытяжки

Установка вытяжки не требует специальных инструментов, достаточно иметь: рулетку, уровень, дрель, шуруповерт или отвертку, молоток, дюбели и саморезы.

Важным моментом при подключении любого электроприбора является заземление. При наличии общедомового контура заземления и розеток евростандарта проблема отпадает, если же таковых не имеется, лучше обратиться за помощью к человеку, обладающему знаниями в этом вопросе.

Габариты вытяжек

Определяясь с типом устройства, обращайте внимание на его ширину. Компактные вытяжки имеют размеры 50х60 см, однако для качественного очищения воздуха такого прибора будет недостаточно

В идеале улавливающая часть вытяжки должна быть на 30-40 см шире плиты. Такие габариты позволяют хорошо и быстро отфильтровать воздух в рабочей зоне или вывести его за пределы кухни.  Если плита еще не выбрана, то ориентируйтесь на размеры навесного модуля или расстояние между шкафами. Стандартной считается ширина 60 и 90 см. Самыми практичными являются встраиваемые модели, выдвижной элемент которых увеличивает рабочую площадь, а вот широкий купол вытяжки с маленькой улавливающей поверхностью выбирать не стоит. Вытяжка должна находиться на высоте не менее 70 см от плиты. Если повесить устройство ниже этого уровня, оно будет перегреваться и мешать. Для установки потребуется дополнительно приобрести короба, монтажную фурнитуру, гладкостенный рукав или гофрированную трубу.

Что это такое и как он работает?

Любые очистители и увлажнители воздуха не справятся с копотью, образующейся во время приготовления пищи. Над газовой или электрической плитой нужна мощная вытяжка с куполом, габариты которой превышают площадь варочной поверхности. Эту роль исполняет зонт. Прибор не занимает полезное кухонное пространство, находясь в подвешенном состоянии.

Вытяжные купола устанавливают над бытовыми плитами, в цехах пищевой промышленности, химических лабораториях. Зонты используют везде, где существует риск загрязнения воздуха вредными примесями. Устанавливают вытяжки над источником высокой влажности и температуры.

Существует много разновидностей зонтов, но особенности конструкции и монтажа каждой модели схожи. Обзор инженерного сооружения начнем с устройства.

Основой прибора служит металлический корпус – свод. По центру располагается отверстие, через которое происходит всасывание грязного воздуха. Роль дымохода исполняет вентиляционный канал. Выходное отверстие прибора связано с каналом металлическим воздуховодом.

В зависимости от модели, вытяжной прибор оснащают следующими элементами:

• Для принудительной вытяжки загрязненных паров в вентиляционном отверстии купола установлен электрический вентилятор. Наличие турбин характерно для всех современных вытяжек.
• Фильтр для улавливания примесей жира.
• Искрогаситель. Сеткой комплектуются вытяжные изделия, устанавливаемые над открытым источником огня.
• Подсветка. Для удобства работы под куполом внутрь корпуса вмонтированы лампы.
• Монтажные элементы крепления.

Работает зонт по принципу принудительной вентиляции. Грязный воздух собирается под куполом. Вращающаяся турбина всасывает его и отводит через воздуховод на улицу. Система фильтров задерживает примеси жиров и копоти, не давая им скапливаться на лопастях вентилятора.

Виды зонтов

По типу конструкции модульные вытяжки делятся на островные и пристенные. Эффективность очистки воздуха у них примерно одинаковая, однако некоторые различия все же есть. Например, островные конструкции имеют 2 ряда фильтров, что увеличивает их продуктивность. Они крепятся к потолку и могут устанавливаться над оборудованием, имеющим большие габариты.

Пристенные вытяжки монтируются непосредственно над варочными поверхностями, размещенными на стене. Они имеют 1 ряд жироулавливающих фильтров.

И островные, и пристенные модели могут иметь в поперечном сечении разную геометрическую форму.

Для оборудования, где используется открытый огонь, выпускаются мангальные зонты, имеющие сложные формы и комплектующиеся искрогасящими фильтрами.

Существует еще зонт на вентиляционную трубу, имеющий грибообразную форму и защищающий трубу от осадков.

Промышленные

Вытяжные и приточно-вытяжные вентиляционные зонты массово используют на промышленных предприятиях и точках общепита, где установлено большое количество теплового оборудования (жаровые шкафы, электрические и газовые плиты, пароконвектоматы, фритюрницы).

Среди производственных помещений, нуждающихся в очистке воздуха, можно выделить химические и фармакологические лаборатории. Задача промышленного вытяжного оборудования — эффективно удалять излишки влаги, тепла, вредных веществ и запахов и создавать оптимальный микроклимат в рабочих помещениях.

Чаще всего производственные вытяжки оснащаются дополнительными вентиляторами и подсветкой.

Бытовые

Каждая уважающая себя хозяйка предпочитает иметь на кухне вытяжку, которая очищает воздух во время приготовления пищи и минимизирует загрязнение помещения (препятствует оседанию капелек масла, жира и копоти на стенах, полу, посуде и других поверхностях). Разнообразие вытяжных зонтов позволяет выбрать подходящую модель, которая удачно впишется в интерьер помещения.

Тонкости монтажа вентиляционной сети

Схема прокладки вентиляционных сетей должна содержать минимум соединений. Смыкание воздуховодов производится двумя методами: фланцевым и бесфланцевым.

Фланцевое соединение. Детали с расположенными на краях фланцами скрепляются саморезами либо клепками, которые находятся на расстоянии 20 см друг от друга. Для большей крепости швов они могут также завариваться.

Чтобы стыки были герметичными фланцы рекомендуется уплотнять прокладками из резины.

Схема сборки воздуховода из нескольких элементов при помощи фланцевого метода. Указаны также элементы, которые будут использованы для крепления конструкции к несущей поверхности (+)

Бесфланцевый метод заключается в подсоединении деталей при помощи бандажа, выполненного из металлических реек. Этот способ считается более экономичным, поскольку позволяет быстрее собрать конструкцию с минимальным использованием добавочных компонентов.

На что обратить внимание?

Сборка воздуховода из жестких деталей должна производиться в такой последовательности:

1. Перед проведением работ систему нужно разделить на несколько блоков. Длина каждого из них не должна превышать 15 метров.
2. На всех деталях участка – воздухопроводах, фасонных элементах, отмечаются точки подсоединения.
3. В этих пунктах просверливаются отверстия нужного диаметра.
4. К ним подсоединяются фиксаторы, закрепляемые болтами. Стыки обрабатываются особым скотчем либо герметизирующим составом.
5. Затем проводится полный монтаж соединительных компонентов и воздуховодов в единый узел, который закрепляется хомутами и прочими деталями.
6. Собранный блок поднимается и подвешивается на кронштейн или другой крепеж.
7. Элемент подсоединяется к уже выполненному ранее участку вентиляции, при этом обязательно проводится герметизация швов по диаметру.

Монтаж системы из гибких или полужестких элементов производится несколько проще, так как в этом случае легче выполнять повороты и изгибы

Важно не забывать следить за тщательной герметизацией швов

Расстояние между креплениями воздуховодов составляет 1,8 метров при вертикальном размещении системы и 1 метр при горизонтальном. Допустимая норма провисания гибкого элемента 5 см на 1 метр

При сборке системы из гибких полужестких элементов необходимо обратить внимание на следующие детали:

перед укладкой следует растянуть полностью гибкий элемент; протягивая гофрированный рукав важно соблюдать указанное на упаковке трубы направление движения воздуха; размещая воздуховод, нужно избегать его соседства с отопительными системами; радиус изгиба должен соответствовать двойному диаметру воздуховода или превышать этот показатель; крепеж участков производится при помощи пластмассовых хомутов, фольгированного скотча, подвесов, зажимов. Все стыки следует тщательно герметизировать; при прокладке системы сквозь стену нужно воспользоваться специальными переходниками – гильзами.

Монтаж воздуховодов может осуществляться как с утеплением, так и без него

Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий

Монтаж воздуховодов может осуществляться как с утеплением, так и без него. Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий.

Если воздуховод устанавливается в жилой комнате, где желательно соблюдать пониженный уровень шума – рабочий кабинет, спальня, детская, следует задуматься о звукоизоляции. Хороший эффект дает применение воздуховодов, имеющих большую толщину стенок, а также обматывание конструктивных элементов звукопоглощающими материалами.

Выводы и полезное видео по теме

О плюсах обустройства системы вентиляции жилого дома пластиковыми трубами пойдет речь в следующем видео:

То, как осуществляется монтаж простейшей естественной вентиляционной системы из пластиковых труб показано в следующем ролике:

Из всего вышесказанного видно, что осуществить монтаж домашней вентиляционной системы из пластиковых труб будет намного проще а, главное, дешевле, чем из той же оцинковки.

А при всем разнообразии всевозможных соединителей, переходников и пр. сделать это будет не труднее, чем собрать домик из детского конструктора.

Хотите рассказать о том, как подбирали комплект для устройства воздуховода из пластика и собирали его собственными руками? Располагаете информацией по теме статьи, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии, публикуйте фото, делитесь сведениями и задавайте вопросы в расположенном ниже блоке.

Вывод

Применение дефлекторов позволяет повысить тягу вытяжной вентиляции и защитить ее от ветровой закупорки. Также появляется возможность повысить общую эффективность работы системы и защитить ее от обратной тяги.

Видео в этой статье поможет вам лучше разобраться в правилах устройства и монтажа данной конструкции.

Зонты для мангалов и барбекю используются преимущественно в закрытых беседках, в которых и находится стационарная жаровня. Чаще всего такие беседки сконструированы по типу финских: строения из дерева закрытого типа, с застекленными окнами панорамного или же обычного размера. Мангалы в таких строениях часто используются как очаги каминов или жаровни для барбекю, фондю, но и как шашлычницы в том числе. Для того, чтобы не задымлялось помещение, и выводятся вытяжные зонты.

Вытяжной зонт над мангалом выполняет также и защитные функции, унося искры при сгорании древесины вместе с дымом из жаровни, предотвращая пожары.

Конструкция самого зонта должна быть максимально гладкой, чтобы неровности не снижали силу тяги. Оптимальные материалы для изготовления своими руками или же покупки зонта для мангала

: нержавеющая сталь или другие подобные металлы.

Максимальная гладкость вытяжки также руководствуется минимальным скоплением продуктов работы жаровни

, которые она и будет втягивать: жир, гарь, сажа. Эти элементы могут скапливаться в неровностях металла и тем самым загрязнять и закупоривать работу вытяжки. Проще периодически чистить изделие, чем .

Выбирая уже готовый вытяжной зонт в магазине, стоит обратить внимание на показатели внутреннего объема дымника и вытяжной трубы

. Зонт должен быть больше мангала под ним. Не подходящая по размерам вытяжка просто не будет справляться со своей работой.

Хорошая вытяжная система также обезопасит и находящихся рядом с мангалом людей от попадания продуктов горения в легкие.

Дымник может обладать дополнительными функциями, которые влияют на цену изделия:

• вентилятор;
• возможны и другие функции для выведения дыма из помещения.

Вентилятор сделает более качественной работу зонта, создавая . Устройство, гасящие искры, отвечает за безопасность при использовании мангала.
