Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

Алгоритм расчета дренажной системы

Для эффективной работы дренажа не так важно, из какого материала собрана система, насколько важен подбор оптимальных технических параметров ее составляющих. Важно определить диаметры труб и желобов, рассчитать количество витков, соединений и других дополнительных элементов

Фаза n. 1 – сбор данных для расчетов

Первым делом нужно измерить параметры здания. Измерения лучше проводить вручную, так как данные в технической документации могут быть несколько искажены.

необходимо определить: расстояние от уровня земли до края свеса, удаление карниза от стены (на схеме u, L – длина наклонного элемента трубопровода). Следует учесть, что расстояние от самой нижней точки трубы до земли не должно быть меньше 20-25 см

На бумаге нужно нарисовать эскиз, показывающий все скаты крыши. На схеме укажите длину карниза для каждого элемента, на котором будет размещаться карниз. Следующим этапом является определение площади откосов, расчет проводится по соответствующим формулам геометрических фигур.

Чем больше крыша, тем больше осадков придется отводить системе. По показателю площади (S на схеме) выбирается размер водосточного желоба и водосточных труб

вы можете ориентироваться по плану крыши и выбирать для расчета наибольший уклон.

Фаза n. 2 – определение диаметра и количества труб

По нормам при расчете сечения лотков и водостоков необходимо учитывать угол наклона кровли. Однако на практике они часто стартуют исключительно с трассы.

Количество желобов определяется по эскизу кровли. Достаточно измерить длину карниза и наметить стыки лотков.

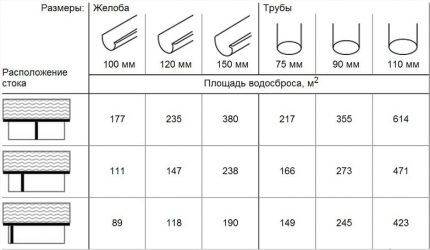

Из таблицы видно, что для откоса с площадью перелива 235 кв.м потребуется желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии, что желоб находится в центре

подсчитать количество вертикальных кривых сложнее.

Следует соблюдать следующие правила:

• если длина желоба превышает 12 м – 2 загиба;
• для линии длиной 10 м и менее – 1 слив;
• на одной линии с заглушкой – по 1 ответвлению.
• для крыш сложной формы необходимо предусмотреть дополнительные желоба на каждый свес;

Две короткие секции, расположенные рядом друг с другом, рекомендуется соединить в стояке с помощью разветвителя.

Нюансы расположения вертикальных изгибов: если длина карниза до 12 м, то место воронки значения не имеет, иначе монтируют ближе к центру

На больших склонах расстояние между водосбросами не должно превышать 24 м.

Фаза n. 3 – расчет дополнительных элементов системы

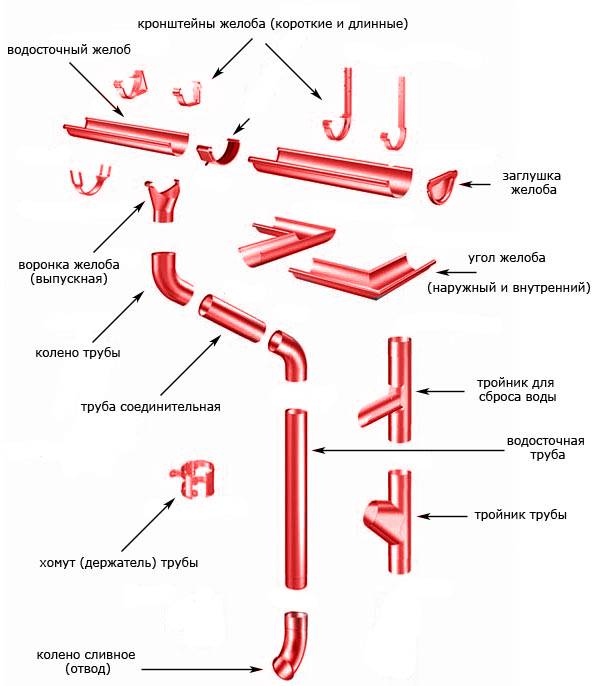

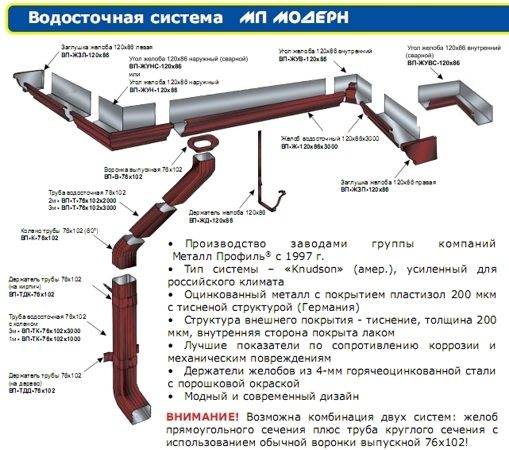

После определения конфигурации водоотвода, длины и количества стыков карниза определяется расход второстепенных деталей:

1. Шипы. Количество открытых концов рассчитывается по эскизу. Для каждой заглушки требуется 2 заглушки.
2. Разъемы. Количество стыков зависит от наличия стыков карниза. Расчет производится для отдельных линий по формуле: количество лотков минус один.
3. Воронки и тройники. Количество переходных элементов подбирается индивидуально исходя из схемы водоотведения. Для каждой вертикальной трубки есть воронка.

Количество скоб для крепления желобов зависит от типа фиксатора и длины желоба.

Расстояние между короткими крючками не должно превышать 60 см. При установке пластиковых лотков на доски или стропильные ножны допускается расстояние до 90 см

Чтобы рассчитать количество коротких скобок, используйте формулу:

N = (L-30) / 60,

Где:

• N – требуемое значение;
• L – длина желоба в сантиметрах.

Расчет ведется отдельно для каждой строки.

Шаг n. 3 – расчет вертикального смещения

Вам нужно будет рассчитать: длину трубки, количество разъемов и держателей клемм. Кроме того, необходимо определиться с вариантом организации отвода влаги.

Расчет длины трубы:

1. Измерьте расстояние от отмостки до края крыши.
2. Из полученного значения вычтите высоту перехода: ответвления от воронок, соединяющие лоток с трубкой. На этом участке могут находиться: колено, штуцер трубопровода.
3. Из расчетной длины необходимо отнять высоту отметки и расстояние от земли – примерно 20-25 см.

Количество разъемов равно количеству стыков. Например, для водостока 6 м требуется 2 желоба по 3 м и 2 штуцера. Один элемент – это зацепка с воронкой, второй – крепление труб.

Для крепления стояка к стене используются хомуты, интервал установки 2 м. Труба крепится саморезами, длина метизов зависит от материала облицовки фасада

Крепеж длиной 10 см подходит для оштукатуренных стен. Для утепленного фасада размер шурупа увеличивается на толщину изоляционного материала.

Виды водосточных систем по способу изготовления

Желоба для удаления с крыши талой воды бывают самодельными и промышленными.

Самодельные механизмы владельцы дома изготавливают своими руками. В зависимости от мастерства исполнителя они могут быть красивыми и необычными или выглядящими посредственно. Самодельные виды систем водостоков дешевы, и их устанавливают по удобной для владельца здания схеме. Желоба и трубы кустарного производства делают из тонкой оцинкованной стали — недолговечного материала, подверженного гниению.

Заводские виды водосточных систем предполагают следование стандартам. Поэтому желоба, трубы и воронки разных производителей можно стыковать между собой, если грамотно подобрать размер. Качественные элементы механизмов изготавливают из прочного пластика или металла достаточной толщины. Благодаря этому они долговечны и выглядят привлекательно.

Установка водосточной системы для крыш. Фото

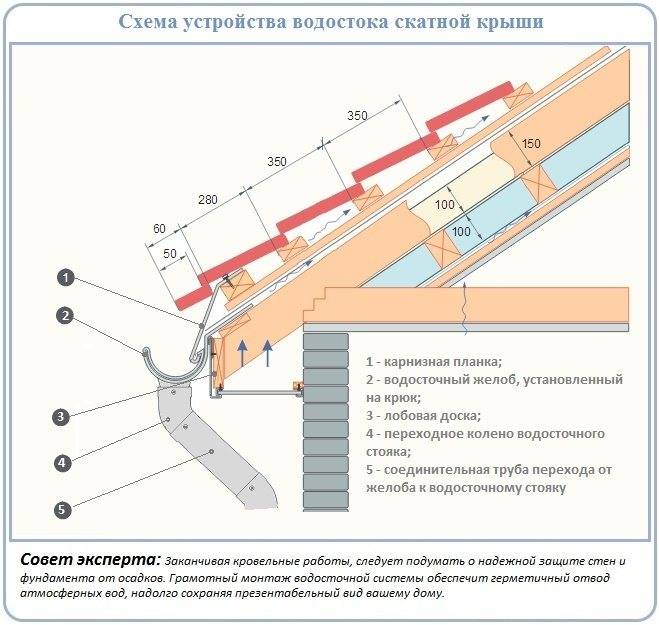

При монтаже водостоков в первую очередь по периметру крыши устанавливается желоб, отдельные элементы которого скрепляются между собой наружными и внутренними угловыми элементами. Кронштейны для крепления желоба монтируются к лобовой доске, стропилам или непосредственно к стене. Для герметичности системы желоба необходимо соединять внахлест, а места их соединения дополнять резиновыми уплотнителями.

Располагать желоба следует так, чтобы край кровли приходился на его середину. Уклон желоба должен быть от двух до пяти градусов. В отверстие выпускной воронки в желобе желательно установить защитную сетку.

Расстояние между кронштейнами для пластиковых желобов должно быть 500-600 миллиметров, а для металлических – около 100 миллиметров. Дополнительно кронштейны нужно установить на углах крыши и в местах соединения желоба с воронкой.

Водосточные трубы с помощью хомутов следует крепить непосредственно к стенам постройки. Расстояние до стены должно быть не менее 40 миллиметров.

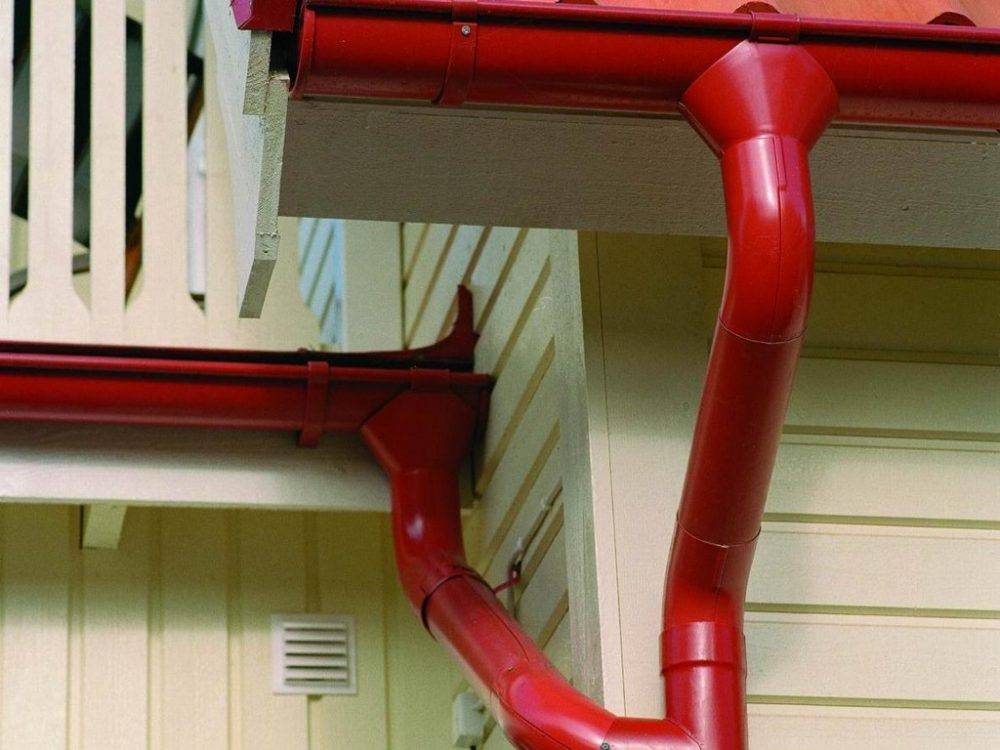

С воронкой трубы соединяются коленом, которое также применяется для того, чтобы можно было обойти выступ здания. В нижнем конце каждой трубы на расстоянии от грунта в 200 миллиметрах монтируется слив.

Монтаж водосточной системы закончен. Чтобы она прослужила долго необходимо время от времени устранять засоры. При этом не рекомендуется пользоваться острыми предметами. Пущенная из шланга струя воды способна не только прочистить, но и промыть водостоки.

Если дом расположен среди высоких деревьев, то при монтаже конструкции желательно установить специальные решетки, которые будут защищать водосток от веточек и листьев.

Выбирая для своего дома водосток, необходимо внимательно изучить их конструкцию, материалы изготовления, посмотреть фото примеры водосточных систем. Специалисты рекомендуют водостоки из металла с полимерным покрытием. В соотношении цены и качества это будет являться самым разумным решением.

Водосточные желоба на крышах домов

Виды водостоков

Ливневые системы классифицируются по нескольким критериям:

• способ монтажа;
• материал изготовления.

Способ монтажа ливневок

Здесь различают два вида водостоков:

Внутренняя водосточная система используется для плоских крыш. Обладает довольно простой конструкцией, но при этом требует тщательного расчета и профессионального монтажа. Чаще используется для крыши многоэтажного дома и коммерческих зданий. Основное преимущество таких ливневок для крыши – высокая пропускная способность и минимальная площадь дополнительного подогрева (возле наружной водоприемной воронки).

Материал изготовления

При изготовлении ливневки для крыши используется такой материал:

1. Различная сталь и сплавы;
2. Высококачественный пластик.

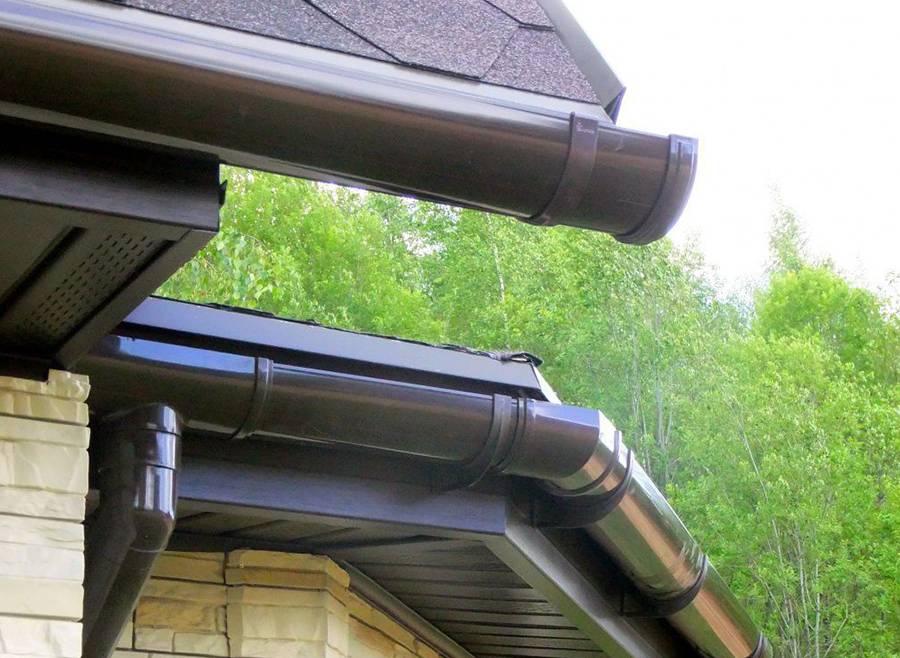

Пластиковые элементы ливневки для крыш изготавливаются из окрашенного в массе поливинилхлорида. Такие конструкции отвода воды с кровли имеют следующие преимущества:

1. Легкий вес.
2. Доступный своими руками монтаж.
3. Неподверженность коррозии.
4. Доступная цена.
5. Долговечность, которой обладает искусственный материал.
6. Устойчивость к выцветанию и агрессивному воздействию различных кислот и щелочей.
7. Высокая пропускная способность. Достигается благодаря гладкой структуре, которой обладает материал. Для обеспечения нормального движения воды по желобу, необходим минимальный уклон в сторону воронки.

Среди недостатков, которыми обладают пластиковые водосточные системы, отмечают невысокую механическую прочность элементов конструкции, что часто приводит к поломкам при ударах или при нагрузке от обильно выпавшего снега. Металлические водостоки для крыш изготавливают из такого материала:

Оцинкованная сталь. Этот материал является самым дешевым вариантом металлических водостоков. Такие конструкции обладают неплохими показателями прочности, просты в эксплуатации. К минусам относится посредственный внешний вид таких ливневок для кровли и их непродолжительный срок эксплуатации. Также такой системе необходимо обеспечить максимальный уклон для нормального функционирования.

Углеродистая сталь с нанесением защитного покрытия из полимеров. Такой материал обладает современным внешним видом, имеет большой выбор цветов. Отличная прочность, надежность и долговечность таких систем, делают их весьма популярными. Из недостатков можно отметить значительный вес конструкции для водоотвода с крыш и их довольно высокую цену, что обуславливается сложностью производства.

Медная водосточная система обладает эксклюзивным внешним видом. В большинстве случаев делается по специальному заказу, например, для большого загородного дома. Стоит очень дорого и требует тщательного ухода, поэтому повсеместного распространения не получила.

Шаг 2. Подбираем нужное крепление

Каждый кронштейн подбирается к сечению пластиковой трубы и по определенным параметрам, как способ монтаж, планируемая нагрузка и эстетический момент. Поэтому есть свои кронштейны для желобов с квадратным, трапециевидным, круглым сечением и держатели для труб с необычной формой.

К примеру, стандартное крепление для пластиковых водостоков выглядит так:

Чаще всего для пластиковой водосточной системы используются пластиковые крюки. Вся конструкция кронштейна усиливается вертикальными ребрами, и они способны выдерживать довольно сильные нагрузки.

Но крюки для пластикового водостока не обязательно должны быть изготовлены из такого же материала, металл тоже замечательно подходит:

Но чаще всего пластиковые водостоки  выполняют в виде цилиндра, прямоугольного короба или треугольной призмы:

Всего вариантов крепления водостока из пластика у вас несколько:

Итак, крепление на месте, переходим к установке желобов и вертикальных элементов.

Организованный водосток — как первомайская демонстрация

При такой организации водосточных коммуникаций всё чётко, размерено и симметрично.

Вода равномерными, ламинированными потоками стекает по желобам, воронкам и трубам системы — в приёмные колодцы. Из них — в очистной резервуар и, в зависимости его функциональных возможностей, в ливневую канализацию или личный водоём. Организованный сбор воды – важная положительная черта такой организации водостока с кровли.

Наличие большого количества бесплатной воды даёт возможность употребить её как для хозяйственных, так и бытовых целей.

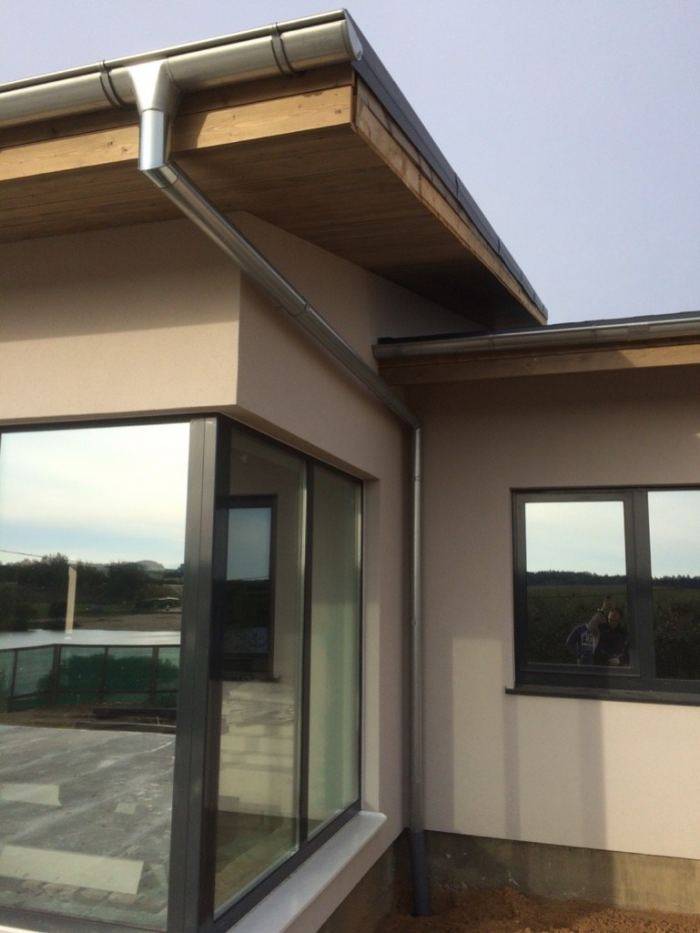

Система наружного водоотвода

В этом случае все водосточные элементы системы располагаются с наружной части построек. Их легко монтировать и обслуживать при эксплуатации и ремонте. Все детали такой системы отведения вод с кровли и их размеры оговорены СНиП РК под номером 4., при условии, что строение не выше 5-и этажей.

Такая организация отвода воды с кровли характеризуется:

• прекрасными защитными качествами: исключены случаи протечек кровли;
• отсутствует вероятность попадания воды на стены, углы, цоколь и отмостку строения;

затраты при такой организации водоотвода с кровли на приобретение желобов, труб и воронок — максимальные;
существует большая вероятность сезонного обмерзания всех составных частей конструкции;
предполагаются дополнительные затраты при его эксплуатации;

Важно! Вес замёрзшего столба воды в желобах, трубах и воронках может привести к тому, что наружный водосток выйдет из строя

Система внутреннего водоотвода

Такие системы, устанавливаемые на плоские кровли домов и производственные здания, не пользуются большой популярностью. Прежде всего, из-за сложности эксплуатации подобной кровли. Сложность, связанная как с созданием герметичности такой кровли и различных примыканий к ней, так и с её обслуживанием, заставляет подумать о переходе на скатную конструкцию кровли.

СНиП также оговаривает необходимость такого водоотвода, если в строении больше 6-и этажей.

Характеристиками внутреннего водостока являются:

• его хорошие защитные качества: исключены случаи промерзания труб;
• отсутствует вероятность попадания воды на внешние стороны здания — стены, углы, цоколь и отмостку;

затраты при такой организации водоотвода на приобретение желобов, труб и воронок — среднего уровня;
существует вероятность протечек внутрь здания при ненадлежащем надзоре;

• нерегулярные прочистки труб и воронок могут привести к застоям воды, как на кровле, так и во внутренней трубной разводке;

могут возникнуть больше финансовые и эксплуатационные расходы;
такой водосток портит интерьер помещений;

Важно! В случае возможных протечек, замена сточных труб связана с дополнительными строительными работами в помещениях, где они проходят. Прохождение же труб в толщине стен запрещено СНиП-ом РК, по крышам и кровлям, с известным номером 3

Это интересно: Организованный водосток с плоской кровли: рассматриваем досконально

Эксплуатация

Вы уже знаете, что водосточная система часто подвергается нагрузкам. Исходя из этого, нужно проводить профилактику и очистку, чтобы элементы могли дальше выполнять свою функцию.

• Как сделать коптильню холодного копчения – лучшие варианты коптилен. Схема установки, чертежи и фото простых и эффективных коптилен
• Строительство коптильни своими руками: пошаговая инструкция как построить не сложный проект. Схемы, чертежи, фото и видео постройки коптильни
• Как сделать коптильню горячего копчения своими руками: лучшие проекты устройства для копчения и советы по их созданию (140 фото)

Как крепить водостоки?

Материал и конструктивные особенности конкретной системы того или иного производителя определяют технологию ее монтажа. Например, водостоки из пластика можно монтировать клеевым или бесклеевым способом (при помощи уплотнительных резинок).

Рассмотрим, как крепить водостоки к крыше бесклеевым способом.

Для работы потребуются:

• строительный уровень,
• саморезы,
• шуруповерт,
• дрель,
• шнур или веревка,
• универсальная биметаллическая коронка для вырезания отверстий,
• ножовка по металлу.

Устанавливать водосточную систему «Альта-Профиль» можно двумя способами:

• ➠ Горизонтальный: сначала система собирается внизу, а затем переносится на фасад и вставляется в предварительно закрепленные кронштейны. Так удобно делать на небольших домах.
• ➠ Вертикальный способ — сверху вниз. Водосточная система пошагово собирается на здании. Такой способ используется чаще. Его и разберем подробнее.

Расчет необходимого количества элементов

Это довольно ответственное мероприятие лучше поручить специалистам, продающим водосточные системы, либо же мастерам фирмы, предоставляющим монтажные кровельные услуги. За неимением такой возможности расчет можно выполнить и собственными силами.

Поскольку в частном строительстве многие стараются уйти от типовых вариантов и похожих по конструкции крыш, необходимое количество элементов системы следует просчитывать в индивидуальном порядке

Основные моменты грамотного расчета:

1. Желоба. Общая длина каналов должна соответствовать значению длины всех скатов крыши, задействованных для сбора воды. Их состыковку осуществляют с помощью соединителей.
2. Водоприемные воронки. Их устанавливают по наружным углам здания и дополнительно размещают через каждые 8-12 метров с тем, чтобы общий уклон каналов не был слишком большим.
3. Водосточные трубы. Количество изделий соответствует числу воронок, а длина – расстоянию от кровли до поверхности земли.
4. Кронштейны. Количество кронштейнов определяют из расчета, что на каждый метр канала требуется один элемент. Дополнительные держатели потребуются для воронок по центру и стены и в углу дома.

Количество хомутов напрямую зависит от высоты постройки. Но в любом случае, каждый отдельной устанавливаемый участок трубы закрепляют как минимум одним хомутом. При монтаже водосточной трубы в одноэтажной постройке зачастую достаточно и трех крепежей, расположенных в верхней точке, нижней части и посередине изделия.

С помощью плана удобно разделять поверхность кровли на равные участки слива, обслуживаемые расположенными рядом водостоками, и просчитывать площади

При расчете за основу берут то условие, что на 1 кв.м крыши в горизонтальной проекции должно быть 1,5 кв.см площади сечения водостока и воронки. Для примера: площадь сечения трубы D 100 мм составляет 78,5 кв.см. Это усредненное значение.

В зависимости от того, приходится ли устанавливать систему в регионах с высоким уровнем осадков, либо же, напротив, в засушливых местностях, в расчеты вносят поправки.

Как выбрать водостоки для крыши?

Таким образом, для расчета количества стояков системы нужно разделить общую площадь крыши на площадь водоотвода одного стояка. Обычно такие расчеты проводятся отдельно для каждого ската крыши.

Следующий шаг – выбор материала, из которого изготавливаются элементы водостока. О преимуществах и недостатках возможных вариантов было сказано выше. Оптимальным вариантом считаются пластиковые или металлопластиковые системы, в зависимости от условий эксплуатации.

Соединение элементов системы из ПВХ может проводиться двумя способами: клеевым и без использования клея. В первом случае элементы соединяются специальным клеевым составом для ПВХ, который формирует герметичный шов. Недостатком такого соединения является то, что его нельзя будет при необходимости разобрать, а при нарушении герметичности или неправильном соединении место стыковки придется вырезать и заменять новым элементом. Бесклеевой способ при соединении предусматривает использование уплотнителей из резины или каучука. Монтаж такой системы очень простой, не требует особых усилий и знаний. Такие соединения долговечные и герметичные, в случае же протеканий их можно без проблем разобрать и заменить уплотнители. Резиновые элементы также являются своеобразными компенсаторами при перепадах температур: пластик деформируется при изменении температур, а уплотнители принимают на себя нагрузки от расширения или сжатия. Уплотнители выбираются, исходя из нужных размеров соединения. Они должны быть достаточно широкими, чтобы полностью заполнить стык, а также иметь пористую структуру, не деформироваться и не терять гибкость при перепадах температур, высокой влажности, влиянии ультрафиолета и озона. Не желательно использовать резиновые уплотнители в регионах с очень низкими температурами, при которых они теряют свои свойства. В суровых северных условиях лучше отдать предпочтение уплотнителям из EPDM-каучука, стойкого к низким температурам. Некачественные или неправильно подобранные уплотнители могут стать причиной протеканий и поломки желобов

Важно помнить, что нельзя дополнительно пропитывать уплотнители клеем или другими составами, которые могут повредить резину. Еще одна распространенная ошибка – неправильное соединение желобов между собой

Как установить водостоки если крыша уже покрыта — рассматриваем варианты монтажа, как установить правильно

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.

Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.

Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.

Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов.

Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

Водосточная воронка для плоской кровли – виды и способы монтажа

Монтаж разделяется по видам установки:

• Наружные конструкции , которые монтируются по периметру дома.
• Внутренние , которые прокладываются во время строительства внутри стен и проходят в канализацию. Нельзя пренебрегать герметичностью таких систем. Результатом некачественных работ станет быстрое протекание процессов коррозии.

В случае с плоской крышей, монтаж воронки внутреннего водостока является наиболее предпочтительным решением. Горизонтальные трубы укладывают под гидроизоляцией и утеплением.

Сточные трубы, расположенные вертикально, уводят осадки из горизонтальных труб в ливневую канализацию Источник www.allseasonsroof.com

Системы водостока могут быть:

• самотечными , то есть с уклоном: вода стекает под воздействием силы тяжести;
• вакуумными , не имеющими уклона: работают по принципу сливного бачка, за что получили второе название – «сифонные».

Выводы и полезные видео по теме

Определение параметров кровли и расчет водостоков:

Пошаговая инструкция по устройству водосточной системы для частного дома:

В принципе, процедура расчета и технология монтажа водоотводящей системы достаточно просты. Справиться с задачей самостоятельно вполне реально. Опытные мастера оборудуют водосток с кровли за один день, работа начинающего мастера займет больше времени.
