Cпособы подключения
В самом начале стоит заострить внимание на следующем факте. Множество моделей оборудования при коммутации требуют отключения от сети
Особенно, если они соединяются между собой кабелем HDMI.
HDMI
К сожалению, у старых телевизоров порт HDMI чаще всего отсутствует. Но у современных моделей их может быть несколько. Интерфейс HDMI называется цифроаналоговым по простой причине: по одному кабелю транслируется аудио и данные видео. Причем последние передаются в цифровом формате в высоком качестве.
Алгоритм подключения домашнего кинотеатра прост:
- в приставку или другое устройство воспроизведения кабель включается в порт с маркировкой OUT;
- другой конец кабеля вставляется в порт телевизора.
Для начала просмотра при помощи кнопки Source на пульте ДУ ТВ нужно выбрать порт, в который включен кабель HDMI. У отдельных моделей приемников это строго определенный разъем. Поэтому не помешает предварительно заглянуть в инструкцию к устройству.
Теперь нужно соединить телевизор с внешней акустикой. Она подключается интерфейсом, который есть у ТВ. Это могут быть аналоговые тюльпаны или цифровой оптический порт. Последний рекомендуется, если хочется получить лучшее качество звука.
При подключении внешней акустики полезно сверяться с инструкцией по эксплуатации ее ресивера. Информация в ней поможет правильно коммутировать каналы. То есть, не подключить центральный динамик системы объемного звучания на место бокового или не перепутать задние и передние колонки.
Оптоволоконный кабель
Оптический кабель как канал передачи аудио уже упоминался в предыдущем варианте коммутации. Недостаток такого метода трансляции один: по оптоволоконному кабелю передаются только аудио данные. Он может успешно применяться для внешней акустики.
При использовании оптоволокна необходимо подключить кабель одним концом в выходной порт телевизора, а другим — в ресивер домашнего кинотеатра. Обычно этого достаточно. Акустика автоматически обнаружит подключение к оптическому порту и начнет работать с его данными. Аудио передается в цифровом формате, это многоканальный звук.
Коаксиал
Коаксиальный кабель позволяет передавать многоканальный звук на домашний кинотеатр. Скорость данного канала ниже оптики. Кабель отличается прочностью и надежностью. Но от влияния помех до конца избавиться не удастся. Порт для коаксиального кабеля похож на антенный, за исключением резьбы на внешней части цилиндрического разъема.
Чтобы соединить акустику с телевизором, достаточно завинтить концевые коннекторы коаксиала на выходном разъеме ТВ и входном аудио ресивера. Кабель толстый, прочный, но при этом гнется без особых усилий.
RCA кабель
Аналоговый кабель со знакомыми всем разъемами — тюльпанами на концах способен стать единственной альтернативой при соединении, так сказать, устройств разного возраста. У домашнего кинотеатра давних годов выпуска может просто не быть других интерфейсов. Аналоговые порты пригодятся при подключении активной акустики. Пользователь может самостоятельно построить свой собственный домашний кинотеатр, используя несколько отдельных комплектов колонок.
У большинства телевизоров аналоговые порты есть как средство обеспечения обратной совместимости. По каждому кабелю транслируется один канал. Соответственно, у старого телевизора может быть единственный моно выходной порт. Или целая гребенка у современной модели для многоканального объемного звука.
Чтобы подключить домашний кинотеатр к ТВ, достаточно соединить между собой аналоговые порты. Они имеют различную цветовую маркировку, поэтому что-то напутать очень сложно. Точно так же поступают, если приходится использовать, например, старый видеомагнитофон в качестве источника видео.

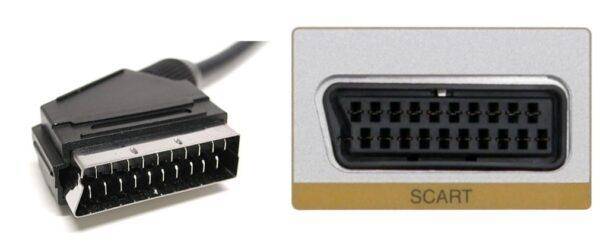

SCART гребенка
Интерфейс SCART на данный момент устарел. По нему передается картинка в виде разделенного на цветовые каналы аналогового сигнала. Для звука предусмотрен только стерео формат. Поэтому на немногих современных ТВ найдется SCART гребенка. Равно как и на проигрывателях оптических дисков или мультимедиа плеерах.
Однако для коммутации старого оборудования SCART может стать приемлемым вариантом. Он позволяет получить сносное качество картинки и стерео звука. Подключение плеера к телевизору не отличается сложностью. Гребенки невозможно вставить в разъемы неправильно. Но как уже сказано, пользователю не будет доступен многоканальный звук и другие прелести современного медиа.
Как правильно настроить звук в домашнем кинотеатре – практические рекомендации профессионального акустика
Довольно часто приобретение и установка домашнего кинотеатра вместо восторга приводит к разочарованию: нет ожидаемого звучания. Дело в том, что одни и те же динамики (в нашем случае колонки кинотеатра) в разных комнатах могут (да и скорее всего будут) звучать абсолютно по-разному.
Значит проблема не в динамиках, а в комнате. В рамках этой статьи мы поможем разобраться с принципами настройки акустики в Вашей комнате с помощью соответствующей отделки стен.
Для достижения эффекта идеального звучания частотная характеристика комнаты должна быть практически плоской. Проблемы с акустикой возникают из-за отражения звука и стоячих волн.
Существует несколько вариантов решения этой проблемы: установка стеновых панелей, корректировка формы и размеров комнаты, определение оптимального месторасположения динамиков и дивана относительно друг – друга.
Чтобы понять, как распространяется звук, вспомним, что происходит после падения в воду камня: от центра падения расходятся волны. Также ведет себя и звук, вышедший из динамика. Однако за счет относительно небольших размеров комнаты звук быстро достигает стен и отражается от них, заполняя всю комнату.
Иногда отраженный звук получается естественным, приятным для восприятия. Но значительно чаще звук отражается несколько раз, смешиваясь с отражениями от других поверхностей (стен, пола, потолка, предметов интерьера). И тогда получается такая «симфония», что ни один нормальный человек выдержать не может
Здесь очень важно найти баланс
Поглощение
Существует практика управления звуком домашнего кинотеатра с помощью установки в определенных местах комнаты акустических панелей из поглощающих или рассеивающих материалов. Большей популярностью пользуются поглощающие звук панели.
Однако нужно учитывать то обстоятельство, что звуковые волны разной частоты имеют различную степень поглощения. Определяющими являются тип панели и ее толщина: чем толще панель, тем больший спектр частот будет поглощен. Известно, что применение стекловолокнистых акустических панелей толщиной 25 мм дает возможность снизить частоту звука до 1 кГц.
Поглощение звуковых волн носит характер прямолинейной зависимости от их длины на определенной частоте и толщины самой панели. Коэффициент эффективности поглощения изменяется прямопропорционально изменению толщины панели. Применение поглощающих панелей способно полностью нивелировать эффект «первого отражения».
Звук к слушателю попадает как напрямую, из колонок, так и отраженным от поверхностей и предметов. Если звук отразился только один раз – это первое отражение. Обычно такие точки расположены на смежных с динамиками стенах.
Если звук, прежде, чем достичь ушей человека, отражается несколько раз, то резко возрастает вероятность его искажения. Дело в том, что звук на преодоление различных дистанций затрачивает различное время. В результате происходит наложение одних звуковых волн на другие и человек ощущает дискомфорт.
Следовательно, для устранения искажений необходимо сделать так, чтобы звук приходил к человеку после первого отражения.
Но как правильно определить место первого отражения? Все просто. Устанавливаем диван (кресло) на место предполагаемых просмотров. Предлагаем одному человеку присесть, а второй перемещается с зеркальной панелью вдоль стены.
Место, где зритель увидел отражение в зеркале динамика – и будет местом установки акустической панели. Практика показала достаточность использования панелей шириной от 60 до 90 см и длиной от 1,8 до 2,4 м.
Монтируют панели любым удобным способом: с помощью металлического крепежа или строительного клея. Кому как удобно. Если стены из гипсокартона – вырезают отверстие и на это место вставляют акустическую панель. Для балансировки средних частот применяют потолочные панели.
Низкочастотный резонанс устраняют с помощью расположенных в углах комнаты вертикальных цилиндрических поглотителей.
Рассеивание
В борьбе со звуковыми искажениями можно попасть в другую крайность: получить вялый, неживой звук. Для устранения этой проблемы применяют специальные рассеиватели. В качестве рассеивателей могут применяться как сочетающиеся с интерьером панели, так и обычные книжные шкафы
Важно, чтобы книги были не одного размера
В этой статье мы показали Вам лишь направление, двигаясь в котором, можно добиться идеального звучания Вашего домашнего кинотеатра.
Подключение домашнего кинотеатра
Под домашним кинотеатром пользователи подразумевают разные наборы устройств. Это либо многоканальная акустика, либо комплект из телевизора, плеера и колонок. Далее мы разберем два варианта:
- Как использовать ПК в качестве источника звука и изображения, подключив к нему телевизор и колонки.
- Как напрямую подключить имеющуюся акустику кинотеатра к компьютеру.
Вариант 1: ПК, телевизор и колонки
Для того чтобы воспроизвести звук на колонках от домашнего кинотеатра, потребуется усилитель, в качестве которого обычно выступает комплектный DVD-плеер. В некоторых случаях это может быть встроенный в одну из колонок, например, сабвуфер, модуль. Принцип подключения в обеих ситуациях идентичен.
Вариант 2: Прямое подключение колонок
Такое подключение возможно в том случае, если на усилителе и компьютере имеются нужные разъемы. Рассмотрим принцип действий на примере акустики с канальностью 5.1.

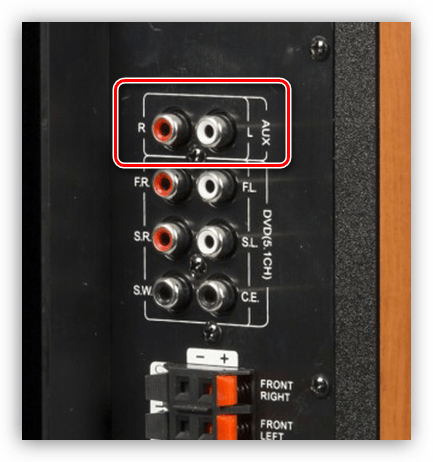

- Для начала нам потребуется четыре переходника с 3.5 мм miniJack на RCA (см. выше).
- Далее этими кабелями соединяем соответствующие выходы на ПК и входы на усилителе. Чтобы это сделать правильно, необходимо определить назначение разъемов. На самом деле все довольно просто: возле каждого гнезда прописана нужная информация.
- R и L (Right и Left) соответствуют стереовыходу на ПК, обычно зеленого цвета.
- FR и FL (Front Right и Front Left) подключаются к черному гнезду «Rear».
- SR и SL (Side Right и Side Left) – к серому с названием «Side».
- Центральные колонки и сабвуфер (CEN и SUB или S.W и C.E) включаются в оранжевый разъем.
Если какие-то гнезда на вашей материнской плате или звуковой карте отсутствуют, то некоторые колонки попросту окажутся незадействованными. Чаще всего в наличии имеется только стереовыход. В этом случае используются входы AUX (R и L).
Стоит иметь в виду, что иногда, при подключении всех колонок 5.1, вход стерео на усилителе может не использоваться. Это зависит от принципа его работы. Цвета разъемов могут отличаться от указанных выше. Подробную информацию можно узнать из инструкции к устройству или на официальном сайте производителя.
Настройка звука
После подключения акустической системы к компьютеру может потребоваться ее настройка. Делается это с помощью программного обеспечения, включенного в комплект поставки аудиодрайвера, или стандартными средствами операционной системы.
Подробнее: Как настроить звук на компьютере
Заключение
Информация, приведенная в данной статье, позволит вам использовать имеющуюся под рукой технику по ее прямому назначению. Процесс создания симбиоза домашнего кинотеатра с компьютером довольно прост, достаточно иметь в наличии необходимые переходники
Обращайте внимание на типы разъемов на устройствах и адаптерах, а при возникновении трудностей с определением их назначения читайте мануалы
Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.
Акустика
С тем, чтобы физически подсоединить к телевизору современный домашний кинотеатр, проблем не возникнет даже у новичка. В основном схема простая и интуитивно понятная. Есть комплект кабелей и разъёмы, подходящие только для них. Объединить компоненты между собой оказывается довольно легко. Обычно схема подключения прилагается к самому оборудованию.
А вот настройка – дело куда более серьёзное и сложное.
Особенно это касается акустических систем. Самыми популярными считаются системы 5,1 и 7,1. Здесь 1 означает канал сабвуфера, а 5 и 7 указывают на число динамиков.
СОВЕТ. Чтобы обеспечить максимально комфортное звучание акустики, все колонки должны располагаться на равном удалении от пользователя.

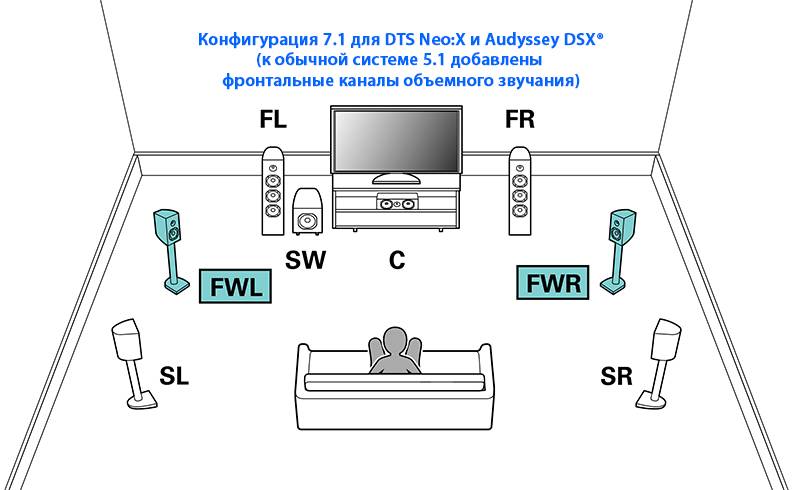

В основном используется круговая схема, то есть динамики буквально окружают слушателя.
Ручная настройка акустики задача довольно сложная, потому тут лучше обратиться к профильным специалистам. Это так называемые инсталляторы. При настройке они применяют специальную аппаратуру.
У современных ресиверов есть режим автонастройки акустического оборудования. Чтобы выполнить такую настройку, необходимо подключить к ресиверу микрофон, разместить его там, где предположительно будет находиться слушатель, а затем запустить автооптимизацию. На автонастройку может уйти около 30 минут.
Нельзя сказать, что подключение к ТВ домашнего кинотеатра задача чрезвычайно сложная и требующая исключительно профессионального вмешательства. Соединить все провода и разъёмы обычно не составляет труда. Основную трудность представляют именно индивидуальные настройки. Но если отталкиваться от представленных рекомендаций, изучить инструкцию производителя, то и с этой задачей удастся справиться
А при необходимости всегда можно пригласить специалистов, которые проведут все работы по монтажу и настройке, принимая во внимание ваши пожелания и требования
Модельный ряд
Рассмотрим популярные модели домашних кинотеатров Samsung.
HT-J5530K
Одна из самых востребованных моделей от компании Samsung, которая позволяет работать практически со всеми устройствами и воспринимает большую часть существующих в наши дни носителей. Из интерфейсов присутствует Bluetooth. Мощность колонок составляет 165 Вт, сабвуфера — порядка 170 Вт.
Пользователи выделяют высокое качество изображения и звучания, простоту настройки, функциональность оборудования и наличие пары выходов для микрофона.
Из минусов можно отметить не самое легкое подключение к колонкам, а также неудобный пульт ДУ. Кроме того, в комплекте отсутствуют микрофон и провода — их необходимо покупать самостоятельно.
Пластмасса, из которой собирается эта аппаратура, имеет не самое высокое качество, что существенно сокращает период использования техники. Стоимость в магазинах начинается от 20 тыс. руб.
HT-J4550K
В комплект этого домашнего кинотеатра входят акустические системы серии 5.1, из интерфейсов можно выделить Bluetooth, USB, а также Wi-Fi. Поддерживает практически все форматы и носители. Фронтальные и тыловые колонки имеют мощность 80 Вт, мощность сабвуфера —100 Вт.
К несомненным достоинствам оборудования относят возможность чтения самых разных форматов, а также высокое качество аудио- и видеоряда. Домашний кинотеатр имеет стильный и лаконичный дизайн, его отличает высокое качество сборки. Для максимально комфортного использования предоставляется возможность прослушивания музыки с мобильного телефона через Bluetooth.
В то же время этот домашний кинотеатр имеет неудобное меню и довольно слабый сабвуфер, который не позволяет слушать музыку в максимально высоком качестве. Подключение колонок возможно исключительно через провода. Ценник в магазинах начинается от 17 тыс. руб.
HT-J5550K
В комплект входит акустическая система серии 5.1. Интерфейс включает USB, Wi-Fi, интернет, а также Bluetooth. Основные параметры мощности колонок соответствуют 165 Вт, сабвуфера – составляют 170 Вт.
К плюсам техники относят оптимальное соотношение цена – качество, а также стильный современный дизайн системы. Кинотеатр поддерживает многофункциональность своего использования.
В то же время здесь отсутствуют провода, необходимые для подключения к телевизору, а кабель соединения слишком короткий. Кроме того, некоторые пользователи отмечают, что при прослушивании на негромком режиме из колонок доносятся неприятные шумы.
Это довольно дорогой домашний кинотеатр, который стоит более 27 тыс. руб
HT-J4500
Это лучшее оборудование, которое поддерживает практически все существующие медиаформаты и носители. Мощность тыловых и фронтальных колонок составляет 80 Вт, этот же параметр у сабвуфера соответствует 100 Вт. Бонусами являются наличие радио, напольная акустика и высокая технологичность платы питания.
Из недостатков можно отметить легкие погрешности в звучании, а также отсутствие опции караоке.
Цена за оборудование составляет порядка 30 тыс. руб.
Почему в домашнем кинотеатре важно расстояние от экрана до сидений
Если вы только начинаете покупать оборудование для домашнего кинотеатра и собираете комнату, сейчас самое время задуматься о расстоянии от экрана до кресел. Если вы хотите просто купить новый телевизор, проектор или новую мебель, это также прекрасное время, чтобы подумать о расстоянии от экрана до сидений. Даже если вы хотите просто переставить и оптимизировать свою комнату, вы можете извлечь выгоду из этого.
Когда речь идет о правильном расстоянии от экрана до кресел, важен размер телевизора или экрана. Подобно тому, как большинству людей неудобно сидеть в первом ряду в кинотеатре, вам может быть неудобно сидеть слишком близко к большому экрану в домашнем кинотеатре. Кроме того, вы испортите впечатление от просмотра, увидев пиксели своего телевизора или дисплея. Однако, если вы сядете слишком далеко от экрана или у вас слишком маленький экран для расстояния, на котором вы сидите, вы потеряете впечатления от погружения, которые все любят иметь в домашнем кинотеатре.
Вы хотите найти золотую середину, когда вы наслаждаетесь большим экраном, но ваши глаза не напрягаются, сидя слишком близко. Хотя всем нравится большой экран, это означает, что ваш экран не всегда должен быть самым большим телевизором, который вы можете себе позволить, и ваш проектор не всегда нужно настраивать на самый большой размер экрана. Существует множество факторов, которые могут помочь вам выбрать идеальный размер экрана для вашего телевизора или проектора, какой тип сиденья вам следует выбрать и как заставить все это работать с комнатой, в которой вы находитесь.
Интерфейсы
Вход / выход
HDMI – цифровое соединение, которое используется для передачи высококачественного аудио- и видеосигнала. С помощью такого интерфейса кинотеатр подключается к проектору, монитору или телевизору. Встречается чаще всего. Минус – с увеличением длины кабеля сигнал затухает.
S-Video – аналоговый разъем, предназначенный для передачи видеосигнала. Применяется при подключении видеокамеры и компьютера к домашнему кинотеатру. Обеспечивает более высокое качество изображения, чем композитный интерфейс.
Коаксиальный (разъем RCA) – цифровой аудиоинтерфейс. Коаксиальный кабель устойчив к сгибам и нажимам. Недостаток – подверженность помехам.
Оптический – цифровой интерфейс, который служит для передачи высококачественного аудиосигнала. В отличие от коаксиального соединения, такой вариант устойчив к помехам. Минус – оптический провод плохо переносит сильные нажимы и другие механические воздействия.
Компонентный (разъем RCA) – аналоговый разъем, передающий только видеосигнал. Самый лучший среди аналоговых видеоинтерфейсов. Обеспечивает высокое качество сигнала при прокладке провода на большие дистанции.
Композитный (разъем RCA) – аналоговое соединение, которое служит для передачи аудио- и видеосигнала. Встречается в старой технике, выдает среднее качество изображения.
Линейный (AUX) – аналоговое соединение, предназначенное для передачи аудиосигнала. Линейный вход пригодится, если нужно подключить к кинотеатру плеер или другой источник звука. Линейный выход используется для вывода звука на музыкальное оборудование.
Другие входы
RCA – такое соединение характеризуется низкой устойчивостью к помехам, передает одноканальный звук.
IEEE 1394 – служит для подключения внешних жестких дисков и видеокамер к домашнему кинотеатру.
Микрофонный – в основном используется для караоке.
VGA (D-Sub) – аналоговый разъем, который используется для передачи видео. Используется при подключении кинотеатра к компьютеру. Устаревший интерфейс.
Другие выходы
DVI –цифровой интерфейс, предназначен для передачи видеосигнала. Чаще всего применяется при подключении оборудования к проекторам и мониторам. В телевизорах такой разъем встречается нечасто.
SCART – передает аналоговый аудио- и видеосигнал. Используется обычно в телевизорах. Устаревший интерфейс.
Размещение и настройка телевизора или экрана
Просчитайте, какой размер экрана подходит под параметры вашего помещения. Угол обзора по горизонтали с кресла должен составлять 40º.
Можно воспользоваться формулой для определения размера диагонали: расстояние от кресла до экрана переведите в дюймы. Умножив это расстояние на 0,84, вы получите значение размера диагонали экрана. Например, расстояние от кресла до предполагаемого экрана 85 дюймов, то считаем так — 85 х 0,84 = 71,4. Это значит, что экран должен быть около 70 дюймов.
THX рекомендуют устанавливать телевизор по вертикали на уровне глаз, чтобы вы смотрели на экран перпендикулярно. Увеличить угол просмотра, в некоторых случаях можно не более чем на 15º.
Вычислить расстояние до глаз зрителя в зависимости от диагонали и разрешения телевизора можно, воспользовавшись таблицей на рисунке ниже.
Если вы вообще не занимались корректировкой своей телевизионной панели, велика вероятность, что он показывает не идеально. Конечно, регулировать некоторые параметры можно «на глаз», но лучше использовать специальные тестовые диски. Эти тестовые Blu-ray диски могут быть полезными как новичку, так и эксперту. Программа поможет существенно улучшить качество изображения. К сожалению, большинство тестовых дисков имеют английский интерфейс. Наиболее популярные из них:
- Диск Disney WOW — это отличный тестовый вариант для начинающих, поможет оптимально улучшить качество картинки. На нем много разносторонних тестовых шаблонов.
- Тестовый HD диск Spears & Munsil — этот вариант больше подойдет для продвинутых пользователей и профессионалов. Имеет в своем составе уникальные тестовые мероприятия проверки масштабирования и деинтерлейсинга. Этот диск можно назвать находкой для обладателей ДК.
Правильная расстановка оборудования
Прежде, чем приобретать домашний кинотеатр или отдельные недостающие составляющие, стоит определить место установки оборудования и зоны для просмотра. Необходимо учитывать, что каждый технический элемент будет соединяться кабелем, а система подключаться к электросети. Очень важный момент установки заключается в правильном расположении техники относительно зрителя. Экран должен быть на уровне глаз и прямо по центру. Акустика должна быть расставлена по периметру помещения, чтобы зритель оказался в центре от ее расположения.

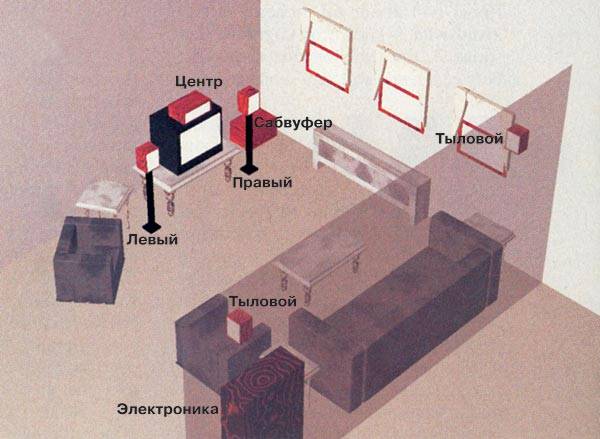

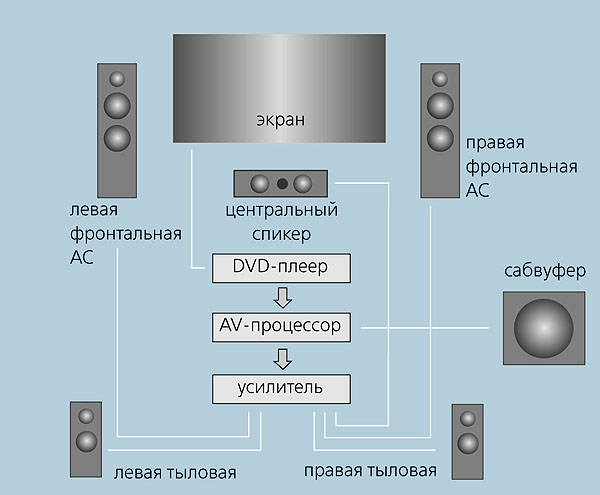

Необходимо продумать расстановку акустического оборудования. Лучшее звучание дают напольные колонки, так как в них вмонтировано несколько динамиков. Звук распространяется равномерно, заполняя все пространство, осуществляется лучшая передача 3D. Акустика может быть вмонтирована в специальные стойки или полки, но равномерного распространения звуковых волн обеспечить не удастся. Если на специальные крепления повесить колонки на стены, стоит побеспокоиться о проводах, которые будут висеть и портить интерьер. Если другого выхода нет, можно спрятать их в пластканалы.
Если поставлена цель установить большой домашний кинотеатр с объемным качественным звуком, который будет расположен в достаточно большом помещении, можно приобрести акустику с конфигурацией 6.1 и 7.1. В этом случае необходимо помнить, что встроенных декодеров будет не достаточно. Лучше, если система будет оснащена устройствами, позволяющими читать разные форматы, иметь USB-порты для воспроизведения записи с разных накопителей. Что касается проигрывателя, он должен быть с DTS ES и Dolby Digital EX.
Варианты расстановки
Согласно правилам расстановки технического оборудования, необходимо изначально определиться с размещением колонок.
В помещении они устанавливаются в несколько вариантов:
- напольный;
- встраиваются в стену или мебель;
- вешаются;
- применяется интеграция акустики в аппаратуру или систему «Звук вокруг».
Также важно правильно подключить всю аппаратуру, настроить громкоговорители и разместить соответственно экран. При возможности использовать беспроводные варианты, чтобы применение кабеля свести к минимуму, так как не каждый владелец имущества будет рад большому количеству проводки на полу.
После полной установки и развертки аппаратуры необходимо провести испытание результата работы посредством включения контента
Усиление и кабели
Для домашнего кинотеатра всегда предпочтительнее мощное «токовое» усиление класса AB. Однако для больших проектов лучше брать импульсные усилители, поскольку они имеют значительно меньшее тепловыделение в режиме холостого хода — порядка 5-8%, что в схеме ДК с общей потребляемой мощностью 5-10 кВт меньше киловатта. В свою очередь, аналоговое усиление в холостом режиме будет потреблять порядка 3 кВт. К тому же, хорошие аналоговые усилители мощностью более 300 Вт на канал очень дорогие, а способных выдать 500 – 1000 Вт на рынке и вообще представлено совсем немного — выбирать не из чего. Тогда как качеством звучания современные импульсные усилители уже ничем не уступают лучшим образцам аналогового усиления.
Запись саундтрека к фильму «Крепкий орешек 5: Хороший день, чтобы умереть» в студии The Newman Scoring Stage, г. Лос-Анджелес
Помимо рядовых проблем акустических кабелей с недостаточным их сечением и ограничением тока, есть и еще одна, о которой следует напомнить строителям домашнего кинотеатра — это скин-эффект. Этот «эффект» приводит к задержке низкочастотной составляющей сигнала и хорошо известен в стереосистемах. Там для борьбы используют плоские кабели, коаксиальные конструкции, набор тонких проводников с изоляцией (литцендрат) и т.д. Но в случае с кино, решить эту проблему проще. Как правило, в ДК используется частотное деление на 80 Гц (ниже работают сабвуферы), поэтому последствия скин-эффекта легко корректируются задержками в основных каналах относительно канала НЧ-эффектов.
Часть 1: Строим домашний кинотеатр: акустическая обработка помещения (часть 1)
Вывод и настройка звука в домашнем кинотеатре
Современные телевизоры способны передавать великолепное качество картинки, вплоть до разрешения 4K, могут воспроизводить 3D видео, оснащаются встроенными спутниковыми ресиверами, но вот качество звука, даже у дорогих моделей, хромает. Это и понятно, ведь телевизоры становятся все тоньше и хорошую акустику туда физически не поставишь. Но решение есть- покупка домашнего кинотеатра или AV ресивера с качественными колонками. Даже с помощью бюджетной акустики вы получите хорошее качество звука. В этой статье я хотел бы подробно рассказать о том, как вывести звук от телевизора на ресивер домашнего кинотеатра.
Вывести звук от телевизора к домашнему кинотеатру/ ресиверу с помощью HDMI кабеля.
Один из самых современных способов передать звук в высоком качестве (не только звук, но и видео) является интерфейс HDMI. Что касается передачи звука от телевизора к ресиверу этот интерфейс так же подойдет, но с небольшими оговорками — ваш телевизор и домашний кинотеатр должны поддерживать технологию Audio Return Channel (ARC).
ARC (Audio Return Channel) технология, с помощью которой можно передавать объёмный звук, с телевизора на домашний кинотеатр/ ресивер с помощью HDMI-кабель v 1.4.
Но для того что бы воспользоваться этой технологией у вашего телевизора должен быть разъем HDMI (ARC).
HDMI разъем с поддержкой ARC должен быть и на ресивере домашнего кинотеатра, эту информацию вы можете узнать из технической документации к аудиосистеме.
Если ваш телевизор и аудиосистема поддерживает ARC осталось подключить их между собой кабелем HDMI версии 1.4, желательно 1.4b
Обратите внимание на то, что кабель должен быть высокого качества, поскольку при низком качестве кабеля, возможны проблемы при воспроизведение аудио на домашнем кинотеатре, в частности звук может пропадать на несколько секунд
После того, как вы подключили ТВ и домашний кинотеатр/ ресивер качественным HDMI кабелем v 1.4, убедитесь что ARC включен как на телевизоре, так и на аудиосистеме. Осталось в настройках телевизора выбрать- воспроизводить звук с аудиосистемы (вместо встроенных колонок) и наслаждаться качественным звуком.
Данный способ позволяет добиться отличного качество звучание без использования лишних проводов и, на мой взгляд, является наиболее предпочтительным.
Воспроизведение аудио с телевизора на аудиосистеме с помощью оптического кабеля.
Еще один способ передавать звук с ТВ на аудиосистему- с помощью оптического кабеля. Для этого убедитесь, что на телевизоре и ресивере домашнего кинотеатра есть разъем для подключения оптического кабеля. На телевизоре должен быть разъем — OPTICAL OUT, а на ресивере домашнего кинотеатра — OPTICAL IN.
Если таковые разъемы имеются, осталось приобрести оптический кабель нужной длины и подключить ТВ и домашний кинотеатр.
В чем преимущество данного способа- оптический кабель не «боится» электромагнитного излучения, поэтому помех при его использовании не будет, плюс ко всему он способен передавать великолепное качество звука.
Вывести звук с телевизора на ресивера домашнего кинотеатра с помощью коаксиального кабеля.
Если первые два способа вам не подходят, то подключение с помощью коаксиального кабеля (RCA-RCA)- ваше спасение.

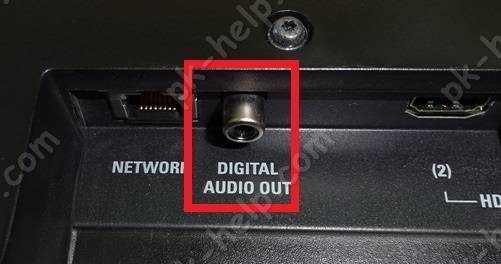

Первым делом посмотрите присутствует ли такой разъем на вашем телевизоре и аудиосистеме.
После этого подключите с помощью кабеля разъем COAXIAL OUT (S/PDIF — OUT COAXIAL) на телевизоре и разъем COAXIAL IN на ресивере кинотеатра. После этого можно наслаждаться многоканальным звуком на домашнем кинотеатре.
Настроить воспроизведение аудио с телевизора на ресивер с помощью аналогового подключения.
Если все выше описанные способы вам не подошли, можно воспользоваться самыми простыми способами, а именно использовать аналоговое подключение, например подключение с помощью RCA (в простонародии — тюльпан).
С его помощью подключите порт AUDIO IN на ресивере и AUDIO OUT ( LINE OUT ) на телевизоре. Помимо «тюльпана» можно использовать различные переходники, например mini Jack — 2 RCA, SCART — 2 RCA (если 3RCA, то желтый (передает видео) не нужно подключать) и т.д. главное подобрать аудио разъем на телевизоре с приставкой OUT а на ресивере домашнего кинотеатра с приставкой IN.
Хочу добавить, что подключение через аналоговые разъемы снижает качество звука, и если есть возможность, то лучше использовать любой из первых трех способов.
Как вы могли убедиться для того, что бы настроить воспроизведение аудио с телевизора на домашнем кинотеатре есть довольно много способов. Вам решать каким из них воспользоваться.
