Как установить выключатель света: пошаговые инструкции для подключения типовых выключателей

Подключение выключателя с подсветкой

Кто хотя бы однажды в поисках выключателя в полной темноте, не спотыкался об лежащую на полу обувь и другие предметы, и, ругаясь, с трудом нашаривал на стене заветную кнопку? Эта ситуация всем до боли знакома. Поэтому для облегчения поисков и был создан выключатель с подсветкой. При выключенном свете индикатор светится и указывает на его местонахождение.

Принцип конструкции и работы выключателя с подсветкой

В отличие от обычного, выключатель с подсветкой снабжен световой индикацией, в роли индикатора выступает неоновая лампа или светодиод, подключенный параллельно к контактам устройства и токоограничивающий резистор, понижающий напряжение в сети.

Когда мы отключаем свет, и в контактах выключателя происходит разрыв фазы, идущей к светильнику. Но при этом цепь, к которой подключен светодиод индикатора, не разрывается. Резистор понижает входящее напряжение до минимума, необходимого для включения светодиода.

При включении света, индикатор отключается. Это происходит от того, что ток идет по пути наименьшего сопротивления. К светильнику подведен провод с сечением значительно большего, чем у провода, идущего к светодиоду, а значит и сопротивление значительно меньше.

Выключатель с подсветкой

Возникает резонный вопрос: если загорается светодиод индикатора, значит есть напряжение, почему тогда не включается лампа в светильнике? Все дело в резисторе, через который проходит ток к светодиоду. Он понижает напряжение до уровня, которого не хватает для включения лампочки в люстре, но хватает для включения светодиода.

Подключение выключателя с подсветкой выполняется так же, как и обычного.

Выключатель с подсветкой не рекомендуется подключать совместно с люминесцентными или светодиодными лампами, оснащенными пускорегулирующим устройством. Причина в том, что при отключенном выключателе ток, идущий через светодиод к лампе, заряжает фильтрующий конденсатор, которому для зарядки много тока не нужно. Конденсатор, в свою очередь, пытается включить схему запуска энергосберегающей лампы. Однако заряда конденсатора не хватает, он разряжается, и лампа снова гаснет. И так может продолжаться бесконечно.

Также следует обратить внимание на то, что если лампа отсутствует или перегорела, подсветка не будет работать. По той простой причине, что светодиодному индикатору, чтобы он загорелся, нужны и ноль, и фаза

А ноль к индикатору идет от выключенной люстры на потолке. Если лампа отсутствует, то значит и цепь питания разорвана.

Схема подключения выключателя с подсветкой

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Подключение двухклавишного проходного выключателя

«>

Принцип работы

Такое подсоединение к сети обеспечивает независимое включение/выключение освещения из разных точек. При этом:

  • Ноль-фаза напрямую соединяется с осветительным прибором.
  • Рабочую фазу подключают к пару выключателей, которых нужно запитать двухжильным проводом.
  • На выключателях ПВ-1 и ПВ-2 необходимо замкнуть 1-й и 3-й контакт.
  • При выключении светильника нажимают кнопку ближайшего выключателя, размыкая цепь.
  • При пользовании выключателем из другой точки коридора или комнаты будет тот же самый эффект, что и обеспечит автономную работу каждого переключателя.

Если есть необходимость управления освещением из 4-х точек, к примеру, в большой рекреационной зоне с двумя лестницами, фойе и площадками, используют другую схему, как на рисунке. К ней можно подключить и датчики движения, реагирующие на перемещение объектов по лестницам и длинным коридорам. Стандартные модели замыкают 1 цепь, а у данной схемы больше возможностей.

Устройство

Прежде чем устанавливать выключатель, давайте рассмотрим, как устроен этот коммутационный аппарат. Сделаем это на примере самого простого одноклавишного выключателя света

Наиболее важной частью этого устройства является рабочий механизм. Он представляет собой металлическую рамку, на которой закреплён привод, непосредственно осуществляющий включение и отключение аппарата

По сути, этот привод является подвижным контактом, который соединяет между собой два неподвижных контакта выключателя.

Один неподвижный контакт – входящий, к нему подключается провод из питающей сети, второй – выходящий, проводом он соединяется со светильником. Правильное положение этих двух неподвижных контактов – разомкнутое, при этом выключатель считается отключённым, цепь между питающей сетью и светильником не замкнута, лампочка не горит. Как только происходит воздействие на привод выключателя, подвижный контакт принимает такое положение, при котором замыкает цепь между двумя неподвижными, от источника питания поступает напряжение на лампочку и она загорается.

Рабочий механизм выключателя.

Вся контактная часть в целях безопасности помещена в какой-то диэлектрик (это может быть пластик либо фарфор). Установка выключателя производится в стенных отверстиях, но перед этим в проделанные в стене дырки необходимо вмонтировать специальные подрозетники. А уже в них закрепляется рабочий механизм выключателей. Их надёжная фиксация осуществляется за счёт раздвижных лапок, расположенных по бокам рабочей части.

Ещё одна конструктивная составляющая выключателей – это защитные элементы. Как правило, они выполняются из пластика. Первая из этих элементов – клавиша, она крепится к приводу рабочей части и осуществляет непосредственное управление коммутационным аппаратом. Второй элемент – это защитная рамка, она закрывает рабочую часть и предотвращает возможность прикосновения человека к контактам выключателя, находящимся под напряжением. Крепление рамки осуществляется винтами либо пластиковыми защёлками.

Правила внутреннего монтажа

Для начала нам нужно взять плоскую отвертку и аккуратно вскрыть клавишу выключателя. Откручиваем винты, которые расположены на крышке — корпус, отсоединяем корпус от механизма.

Рассмотрим как правильно подключить выключатель, используем механизм. У нас есть фаза L, куда приходит напряжение, другой отходящий на люстру.

Делаем зачистку провода на 1 см, вставляем в правильный по маркировке контакт приходящую фазу, затягиваем ее контактный винт и проверяем, как хорошо зафиксировался провод в механизме. Провод должен быть затянут крепко, но не перестарайтесь, это может повредить выключатель и впоследствии прибор может быть не пригоден.

Если же Вы не затянули провод, впоследствии при нажатии на клавишу контакт может отсутствовать или подгорать. С отходящим проводом мы проделываем такую же операцию, в соответствии с маркировкой на выключателе.

Мы подключили одноклавишный выключатель, справа и слева механизма есть ушки, с помощью которых выключатель фиксируется в отверстии, ослабляем ушки, устанавливаем выключатель в отверстие и затягиваем поочередно, закрутили немного одну сторону, перешли к другой, позже снова вернулись к первой. Проверяем надежность крепления, выключатель должен стоять крепко в стене.

На этом монтаж одноклавишного выключателя такого типа закончен.

Разновидности

Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.

  1. Наружной установки. Подключение такого выключателя света с одной клавишей выполняют в случае, когда электрическая проводка выполняется по стенам (в гибких гофрированных, пластиковых либо металлических трубах; в специальных коробах; пластиковых кабельных каналах либо в открытом исполнении). Такой вид проводки чаще всего используют там, где невозможно скрыть её в стене. Например, для подключения лампочки в дачном деревянном домике, в сараях, гаражах и других хозяйственных постройках. Открытая проводка и выключатель наружного исполнения выглядят менее эстетично, но их главным достоинством является предельная простота монтажа и установки.
  2. Внутренней установки. Такие аппараты ставят, когда схема подключения одноклавишного выключателя подразумевает использование скрытой проводки (под штукатуркой либо внутри каркасных стен). В этом случае для того, чтобы установить выключатель света, в стене предварительно монтируют подрозетник (они бывают специальными для гипсокартонных и бетонных стен). Все эти работы чреваты большим количеством грязи и пыли, поэтому монтаж скрытой проводки и установку внутренних выключателей, как правило, совмещают с общим ремонтом помещения.

Возьмите на заметку! При необходимости выключатель наружной установки можно использовать в качестве временного варианта, чтобы не затеваться с масштабным ремонтом электропроводки и избежать лишних финансовых затрат.

Если устанавливать светильник вам необходимо в помещении, где высокая степень влажности и не исключена вероятность попадания воды, то нет лучшего варианта, как подключить лампочку освещения через влагозащищённый выключатель. Чаще всего такой вариант применяется для бассейнов, бань, саун, автомоек. Герметичный корпус аппарата в сочетании с качественными уплотнениями защитит также и от пыли. Поэтому через влагозащищённые выключатели могут смело подключаться приборы освещения в мастерских и на строительных площадках с высоким содержанием пыли и грязи.

Что ещё хотелось бы отметить, так это внешнее разнообразие выключателей на современном рынке электротоваров. Можно подобрать классический или какой-то интересный необычный дизайн, абсолютно любой цвет. Поэтому перед тем, как подключить в комнате выключатель, хорошенько обдумайте будущий внешний вид помещения, чтобы даже такая мелочь, как коммутационный аппарат, гармонировала с общим интерьером.

Назначение и область применения автоматических выключателей

Автоматические выключатели являются элементами управления коммутационной системы, выполняют три основные функции:

  • Обычного переключателя, включение и выключения;
  • Отключение нагрузки от сети при резком превышении установленного токового порога, это бывает при коротком замыкании в цепи или неисправности оборудования нагрузки;
  • Некоторые автоматические выключатели отключаются при резком снижении тока, когда включаются приборы, потребляющие большое количество электроэнергии. Для исключения неисправностей на дорогостоящем оборудовании при больших скачках напряжения и тока в сети, автоматы отключают нагрузку.

Все эти автоматы имеют разные технические характеристики, конструктивные особенности.

Запчасти для стиральных машин

Нами используются только фирменные запчасти от производителей. Хоть они и немного дороже, но их ресурс намного выше, а совместимость с машинками – стопроцентная. Так как у нашего сервиса есть официальные сертификаты, мы сможем найти запчасти и отремонтировать любую модель, согласно её настоящей схеме ремонта.

НаименованиеСтоимость
Электронный модуль3000-10000 руб.
Щетки двигателя500-2500 руб.
Стекло люка800-2500 руб.
Сливной фильтр500-1200 руб.
Сальник400-1500 руб.
Ремень500-2000 руб.
Подшипники400-1600 руб.
Патрубок600-1800 руб.
Сливной насос900-3200 руб.
Манжета люка1000-5500 руб.
Люк в сборе2500-10000 руб.
Крестовина барабана1500-3500 руб.
Прессостат600-2200 руб.
Выпускной клапан800-3500 руб.
УБЛ (Устройство блокировки люка)600-3500 руб.
Барабанот 2500 руб.
Амортизатор750-1800 руб.
ТЭН900-2600 руб.

Какие стиральные машины мы ремонтируем?

В Краснодар 500 работают только опытные мастера. Мы ремонтируем абсолютно все марки стиральных машин:

  • AEG (АЕГ)
  • Ardo (Ардо)
  • Ariston (Аристон)
  • Asko (Аско)
  • Beko (Беко)
  • Вosch (Бош)
  • Candy (Канди)
  • Electrolux (Електролюкс)
  • Indesit (Индезит)
  • Miele (Миле)
  • LG (ЛДжи)
  • Siemens (Сименс)
  • Samsung (Самсунг)
  • Whirlpool (Вирпул)
  • Zanussi (Занусси)

Наши конкурентные преимущества

Гарантийные обязательства

Под гарантией мы подразумеваем нашу обязанность бесплатно восстанавливать работоспособность отремонтированных комплектующих в течение обусловленного срока. Этот срок зависит от нескольких факторов – возраста стиральной машины, условий её эксплуатации и особенностей узла, и составляет от полугода до года. Но, так как большинству потребителей нужна гарантия того, что их машинка будет работать стабильно, и не подведет в неожиданный момент, мы предлагаем клиентам услуги по профилактическому обслуживанию (один раз в год).

Если вы сможете заранее предупредить неисправность до поломки, то её устранение обойдется вам намного дешевле, а вы избавитесь от неприятных сюрпризов.

Вызов мастера ремонтника по телефону: +7 (961) 780-08-72

Конструкция и назначение выключателей

Выключатель – это простое механическое (реже электронное) устройство для контактного замыкания/размыкания электроцепи с целью включения/выключения осветительных приборов.

Мы затронем конструкционные особенности и монтаж наиболее простых моделей – одноклавишных выключателей.

Они состоят из 4 основных частей:

  • рабочего узла — металлическая основа с контактами и кнопочным приводом;
  • крепежа — лапок или усиков из металла, соединенных с металлической пластиной;
  • декоративного оформления — панели или рамки;
  • динамической части — пластиковой клавиши.

Часть деталей, в основном, внутренних, выполнена из металла например, оцинкованной стали, внешняя декоративная отделка обычно изготавливается из безопасного пластика. Возможны и керамические элементы, выдерживающие нагрузку до 32 А, тогда как пластик рассчитан на 16 А.

В числе причин для установки выключателя с одной клавишей значатся:

Галерея изображений

Фото из

Одноламповый настенный светильник

Светодиодная линия или люминесцентная лампа

Потолочный светодиодный прибор освещения

Поврежденный выключатель с разрушенным корпусом

Внешнее и внутренне строение зависит от нескольких факторов, например, функциональных задач или потенциальной нагрузки. В качестве дополнительно устройства в некоторых моделях присутствует светодиод, обеспечивающий внешнюю подсветку.

Конструкция простого выключателя с одной клавишей: 1 – клавиша, с помощью которой механизм водится в действие; 2 – декоративная рамка; 3 – рабочая часть, в которой заключен электрический механизм

Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания (например, для торшеров или настольных ламп он не нужен).

Это чаще всего потолочные или настенные светильники, люстры, сложные осветительные системы.

При выборе устройств для помещений с повышенным уровнем влажности следует обратить внимание на такой показатель, как уровень защиты: для спальни или гостиной достаточно IP 20, для ванной или кухни — IP 40, для наружного (уличного) монтажа — IP 55

Технические характеристики устройства, работающего по хлопку

Выключатели света, активирующиеся звуками от хлопков, можно найти в продаже или сделать самостоятельно. Рассмотрим прибор «Экосвет-Х-200-Л», выпускаемый белорусской . Он обладает следующими техническими характеристиками:

  • мощностью нагрузки — до 300 ватт;
  • силой звука — 30–150 децибел;
  • напряжением сети — 220 вольт.

Хлопковые выключатели «Экосвет-Х-300-Л» предназначены для включения и выключения освещения по громкому и звонкому звуку

В комплект кроме непосредственно выключателя входит коробка и инструкция по монтажу. Цена данного выключателя в сравнении с аналогичными приборами других изготовителей является вполне демократичной. Выключатель выпускается в защитном корпусе класса IP-30. Работать он может при температуре от -20 оС до +40 оС. Такое устройство сочетается фактически с любыми светильниками: галогенными, люминесцентными, энергосберегающими, LED и стандартными лампами накаливания. Размер устройства — не более спичечного коробка, поэтому его легко разместить в основании любого источника света. Крепится выключатель с помощью двустороннего строительного скотча или саморезов.

Составляющие компоненты звукового выключателя

Смонтировать акустический выключатель можно и самостоятельно. Приведём пример с использованием в микрофонном усилителе транзисторов КТ315 отечественного производства. В финишном каскаде применяется транзисторный ключ большой мощности на биполярном транзисторе КТ818. Если предполагается управление лампами с питанием выше 12 вольт, то в цепи необходимо реле. Если предполагаемые нагрузки меньше данного значения, то реле можно вычеркнуть. Медные провода соединяются при помощи клемм Wago 222, имеющих свои плюсы и минусы.

Медные провода можно соединить при помощи клемм Wago

Плюсы клеммников Wago:

  • быстрота, аккуратность и лёгкость соединения проводов;
  • электробезопасность;
  • отсутствие необходимости использовать специальный инструмент электрика;
  • надёжность;
  • эстетичность и красота.

Минусы клеммников Wago:

  • высокая цена;
  • не слишком удобное расположение гнёзда.

Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту. Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

  • Выкрутите отвёрткой винты на декоративной панели.
  • Аккуратно подденьте крышку и снимите её.
  • Ослабьте винты крепёжных распорок и извлеките механизм из стены.
  • Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

  • Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
  • Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
  • Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
  • Не отсоединяя проводов, извлеките выключатель из стены.

Процедура установки накладного выключателя

Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.

Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.

Шаг 1: Разбираем устройство

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.

Шаг 2: Намечаем место установки

На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.

При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.

Шаг 3: Устанавливаем пластину-подрозетник

Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.

Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.

Последний этап монтажа накладного выключателя – установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться

Шаг 4: Подключаем провода

Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно снимаем всю изоляцию, чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.

Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.

Шаг 5: Собираем устройство

Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.

Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.

Выключатель отключается клавишей вверх или вниз

Устройства подобного типа являются самыми простыми среди данного вида приборов. Поэтому на их примере можно легко разобраться, как подключить выключатель в домашнюю электрическую цепь.

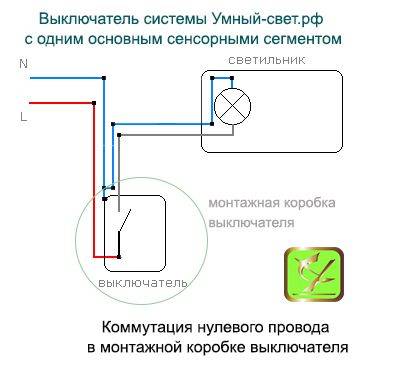

Главное при осуществлении подключения завести через выключатель фазонесущую жилу. Таким образом обеспечить ее современный разрыв и подключение.

В этом варианте нулевая жила будет подаваться на лампочку без обрыва непосредственно с распределительной коробки.

Схема подключения двойного выключателя мало чем отличается от предыдущей схемы. Подобного типа устройства используются для одновременного подключения (выключения) двух независимых друг от друга устройств, или многоламповой люстры, для регулирования уровня освещенности помещения. Эти приборы используются в помещениях с большим количеством устройств освещения.

Для подключения люстр с таким типом выключателей используется электрокабель ВВГ 3х1,5. На разрыв заводится токонесущий проводник.

При приобретении люстры необходимо уточнять у продавца предусмотрена в ней возможность разделения лампочек или нет?

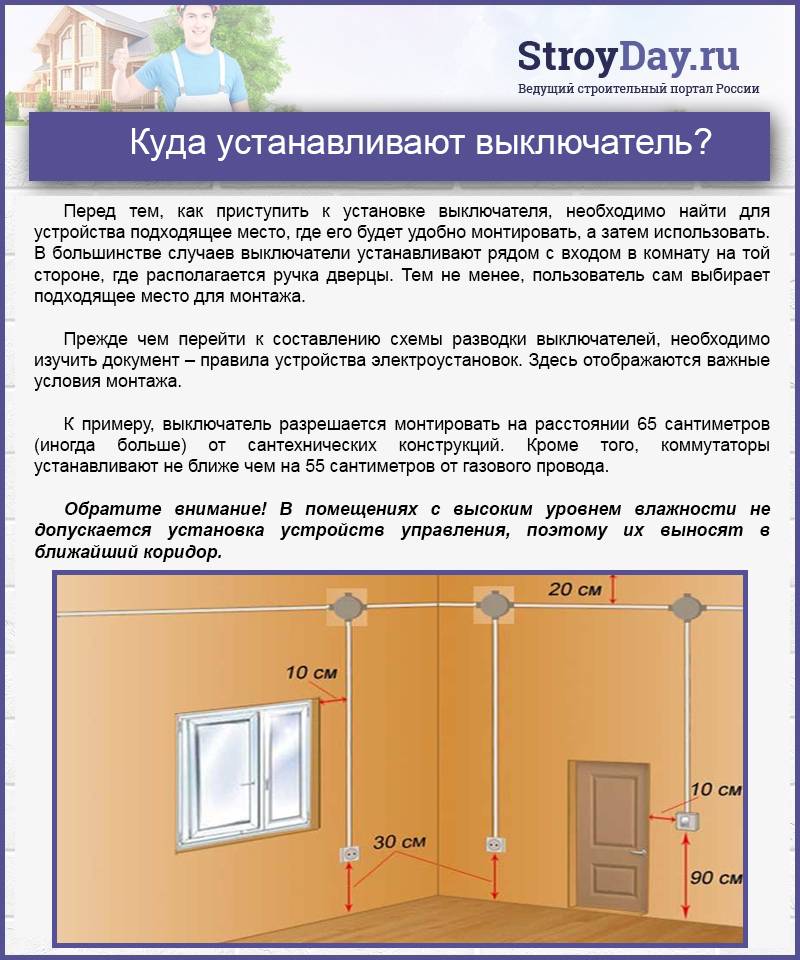

Установка выключателя Легранд Валена: выбираем место

Удобно, когда механизмы расположены в максимальной доступности. Традиционно их монтируют при входе в комнату. Если у вас проходная модель, которая позволяет управлять светом из разных мест, один экземпляр можно установить рядом с кроватью. Тогда вставать с постели, чтобы выключить освещение, не придется.

Установка выключателя Легранд с подсветкой оправдана, если часто теряете устройство в темноте. Такие модели оборудованы световым индикатором. Если в помещении мало света, лампочка на панели начинает светиться. Устройство потребляет минимальное количество электроэнергии, поэтому не нужно беспокоиться, что счета за электричество вырастут.

Выбирая модель, подумайте, как она впишется в интерьер помещения. Французский бренд предлагает несколько серий электроаксессуаров. Найдутся классические решения и варианты в стиле хай-тек. Если добиться гармоничного оформления не получится, декоративную рамку можно будет поменять. Для этого на верхней панели предусмотрены пазы, а чтобы ее снять, достаточно воспользоваться отверткой.

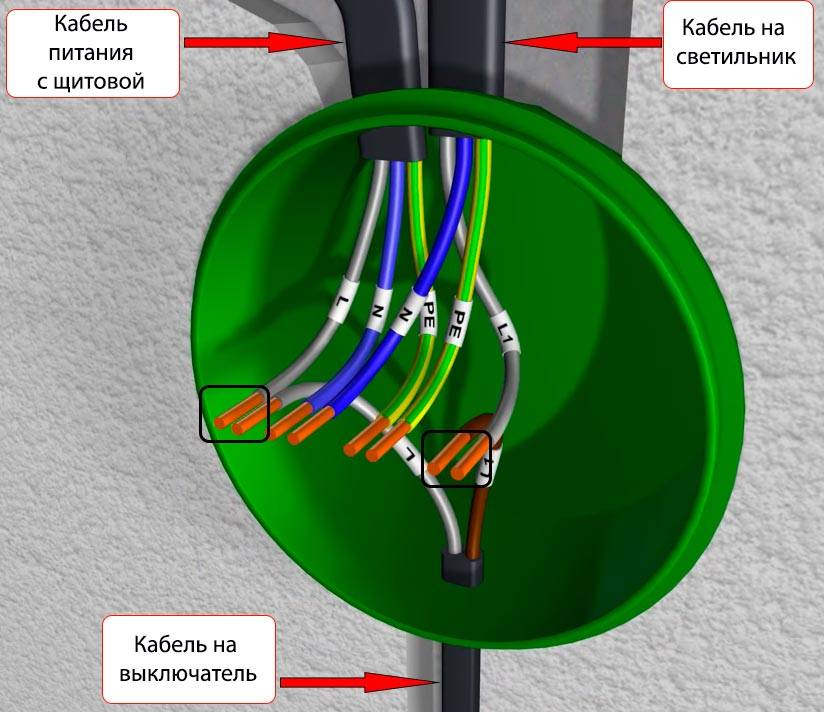

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в
распредкоробке. Туда у вас должно заходит три кабеля:

кабель питания от щитовой

идущий вниз на выключатель

на светильник

Сначала соединяете между собой нулевые жилы N и жилы
заземления Pe. Они должны идти напрямую от щитка до
светильника, минуя сам выключатель.

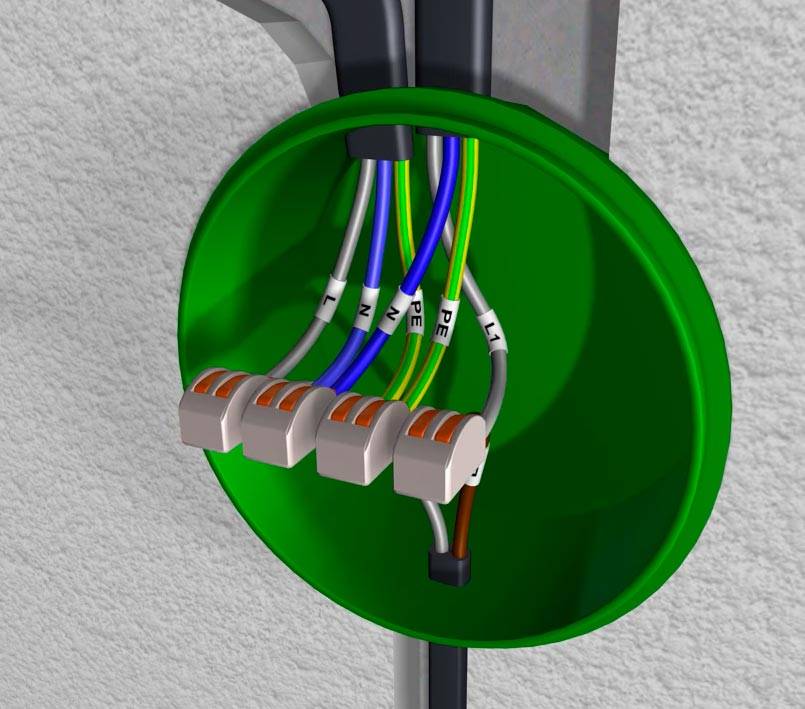

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже
те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне
себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля
щитовой, соединяем с фазой L, уходящей вниз
к выключателю. Другую фазу L1 с кабеля
светильника, подключаем на жилу L1 от
одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти
с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее
последовать на светильник.

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите
трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите
декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто.
Какие же ошибки здесь можно наделать?

Правильное подключение

После подсоединения проводов нужно не ошибиться при работе с подрозетниками, особенно в старых домах. Современные устройства отличаются размерами сравнительно со старыми изделиями.

Замена старого устройства

Часто приходиться сталкиваться со старым устройством для выключения света. Его необходимо демонтировать. Чтобы снять пластиковую крышку, под которой прячется старая конструкция, раскручивают все наружные винтики.

Существует схема, как заменить выключатель одноклавишный быстро и легко.

  1. При помощи индикаторной отвертки устанавливают фазу.
  2. Надеть защитные перчатки и подносить инструмент к каждому контакту по очереди.
  3. Проверив первый и второй провод, отключаем свет.
  4. Только при отсутствии напряжения можно начинать снимать старое изделие.
  5. Вытянув рабочий узел, отсоединить первый провод «фазу», а затем второй и изолировать их.
  6. Для изоляции подходит разноцветная изоляционная лента.

После освобождения места для нового устройства совсем несложно его установить.

Как подключить устройство

Необходимость подключения с распределительной коробки обусловлена наличием в одной комнате нескольких светильников, розеток и выключателей. Задача усложняется, тем, что нужно соединить несколько проводов в устройстве. Подсоединить провод к прибору напрямую проще, чем подключать одновременно светильник, выключатель, провода от электрощитка.

Подключение выключателя и розетки

Чтобы подключить выключатель, нужно найти фазу — красный провод, а также ноль, он синего цвета. Все они идут от щитка. Схема мало чем отличается, а вот розетка устанавливается по-другому: провод красного цвета подключают к такому же красному от выключателя, а синий — к синему. Провода выводят к монтажной коробке, точно так же, как и с установкой устройства без распределительной коробки. Все провода, которые были подведены, нужно закрепить с помощью изоляционной ленты, спаять и уложить в коробке.

Внимание! Правильное подключение света обезопасит жителей дома от замыкания и других неприятных последствий

Виды устройств для бытового применения

Строгого деления на категории нет, так как у разных производителей существуют свои, «фирменные» модельные ряды, однако можно выделить несколько типов выключателей, объединенных каким-то одним признаком.

Два наиболее распространенных типа современных выключателей – одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором

Например, по принципу включения все устройства можно разделить на:

  • механические – элементарные клавишные приспособления, простые в монтаже и использовании (функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка);
  •  электронные сенсорные, приводимые в действие прикосновением руки;
  • с дистанционным управлением, оснащенные пультом или датчиком движения.

Самой востребованной считается первая группа, традиционная и получившая признание с первых дней изобретения электрической цепи, популярность третьей также набирает обороты, а вторая как-то не прижилась.

Датчики движения позволяют экономить электроэнергию и служат дополнительной защитой. Например, если установить подобный прибор у входа в дом, он будет сигнализировать о появлении непрошеных гостей.

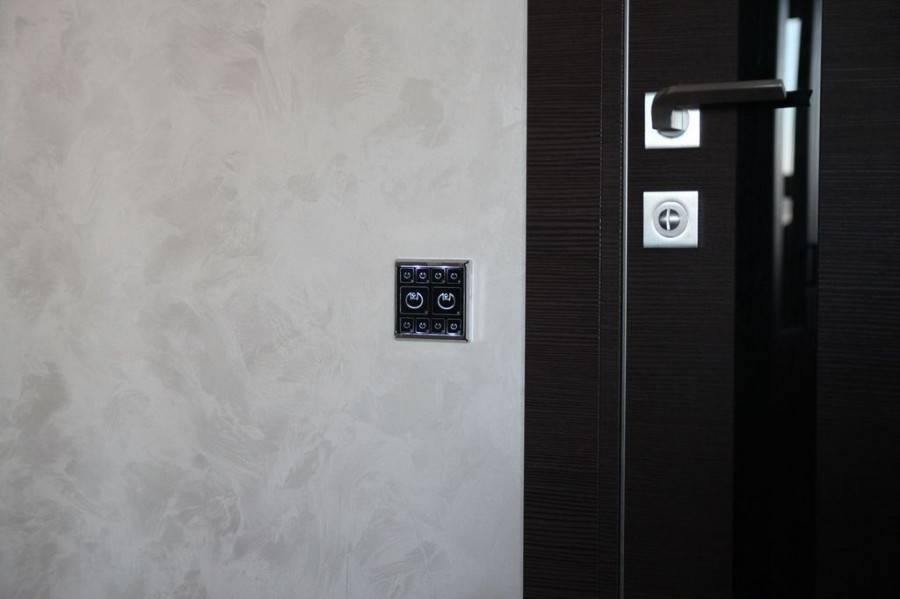

В жилых помещения предпочтительнее устанавливать внутренние модели (с подсветкой или без нее), которые не выступают над поверхностью стены и выглядят более эстетично

По типу конструкции все выключатели делятся на одноклавишные и многоклавишные (стандартное исполнение для бытового применения – с 2-3 клавишами). Каждая клавиша служит для замыкания/размыкания одного осветительного контура.

Если в комнате несколько осветительных приборов – люстра, потолочная подсветка и бра – уместен трехклавишный выключатель, который позволит поочередно или вместе включать/выключать приборы.

Также довольно популярными являются двухклавишные выключатели увидеть которые можно практически в каждой квартире. Особенно они актуальны для люстр с несколькими лампами.

По способу монтажа можно выделить две группы: с наружной и внутренней установкой. Наружный тип обычно применяют, когда открыта проводка, а внутренний – с зашитыми в стену кабелями. Чтобы обеспечить безопасность и стабильность установки встраиваемого выключателя, используют монтажную коробку (подрозетник) – защитный пластиковый корпус.

По способу монтажа выключатели подразделяются на встраиваемые и накладные. Первые применяются при устройстве закрытой проводки, вторые – открытой. Устанавливаются оба варианта по аналогичным схемам

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
