Водяное отопление в частном доме: правила, нормы и варианты организации

Какую схему лучше выбрать

Подбор разводки выполняется с учетом многих факторов – площади и этажности частного дома, выделяемого бюджета, наличия дополнительных систем, надежности электроснабжения и так далее. Дадим ряд общих рекомендаций по выбору:

  1. Если планируется собирать отопление самостоятельно, лучше остановиться на двухтрубной плечевой системе. Она прощает новичкам множество ошибок и будет работать, несмотря на допущенные огрехи.
  2. При высоких требованиях к интерьеру комнат возьмите за основу коллекторный тип разводки. Гребенку спрячете в стеновом шкафу, магистрали разведете под стяжкой. В двух– или трехэтажном особняке желательно установить несколько гребенок – по одной на этаж.
  3. Частые перебои с подачей электроэнергии не оставляют выбора – нужно собирать схему с естественной циркуляцией (самотек).
  4. Система Тихельмана уместна в строениях большой площади и количеством обогревательных панелей. Монтировать петлю в малых зданиях нецелесообразно с финансовой точки зрения.
  5. Для небольшого дачного домика или бани отлично подойдет тупиковый вариант разводки с открытой прокладкой трубопроводов.

Если коттедж планируется отапливать радиаторами, теплым полом и водяными калориферами, стоит взять на вооружение тупиковый либо коллекторный вариант разводки. Две указанные схемы легко комбинируются с другим отопительным оборудованием.

Трубы для подключения радиаторов и теплых полов

Домовладельцам без монтажного опыта посоветуем следующие варианты:

  1. Если хотите сэкономить на материалах, берите армированные полипропиленовые трубы (PP-R) с фитингами. Вдобавок купите недорогой китайский паяльник – на сборку 1 системы его точно хватит.
  2. Без специального инструмента можно смонтировать отопительную разводку из металлопластиковых труб на компрессионных фитингах, затягивающихся рожковыми гаечными ключами. Недостаток – приличная стоимость деталей.
  3. Лучшее решение – собирать систему из сшитого полиэтилена или металлопластика на прессовых фитингах. Специальные клещи придется взять напрокат.

Трубопроводы из полипропилена свариваются согласно технологии, главное, — четко выдержать время нагрева. Категорически не рекомендуется муровать стыки PP-R в полах и стенах — во избежание последствий протечки.

Виды водяных систем отопления

Перед тем как сделать отопление в частном доме, во избежание ошибок при монтаже, нужно понимать принцип его работы. Он основан на перемещении нагретой жидкости по трубам. На пути следования она отдает тепло в помещение. Система может быть устроена различной конфигурации. Рассмотрим подробно устройство каждой.

Организация системы отопления

Система водяная «Теплый пол»

Устройство теплого пола может быть выполнено как в качестве дополнения к батареям, так и самостоятельной.

Комбинированная система теплого пола с радиатором

Основное достоинство такой конфигурации – возможность установки различных температурных режимов для каждого этажа, так как холодный воздух поднимается, теплый остается внизу.

В системе можно понижать температуру до +55°С, что рекомендовано проектными нормативами. Трубная разводка устраивается по всей площади пола, это эффективно для равномерного прогрева комнаты.

К основным минусам теплых полов относят:

  • сложность монтажа;
  • возможность устройства только на этапе строительства;
  • сложность во время проведения ремонта.

Подключение теплого полатеплый пол водяной

Плинтусные системы отопления

Они прекрасно заменяют привычные радиаторы и систему теплого пола. Трубы монтируют на уровне плинтусов, обогрев помещения происходит последовательно. Производители предлагают разнообразные оттенки труб для установки «под плинтус», можно подобрать цвет под интерьер или разнообразить его.

Монтаж плинтусной системытеплый плинтус водяной

Радиаторные

Радиаторы – это более привычная система. Производители выпускают интересные модели как по конфигурации, так и по стоимости.Можно выбрать вполне бюджетное изделие. В настоящее время радиаторы производят из:

  • чугуна:
  • стали;
  • алюминия.

Алюминиевый радиатор в интерьере

Система отопления одноэтажного дома с естественной циркуляцией

Естественная циркуляция теплоносителя возможна только в одноэтажных домах. Жидкость в горячем и охлажденном состоянии имеет разные плотности. На их разнице происходит движение потоков. Теплый теплоноситель поднимается, охлажденный – течет вниз.Движение потоков непрерывное.

Основное достоинство системы – простой и доступный монтаж. Кроме того, система отопления может работать без насоса, что значительно экономит средства.

К недостаткам относят монтаж труб под определенным уклоном. Необходимо четко при установке придерживаться расчетных параметров. Кроме того, необходимо устанавливать расширительный бак на чердаке или кровле.

Сравнение систем с естественной и искусственной циркуляцией

Системы с принудительной циркуляцией теплоносителя

Принудительная передача теплоносителя происходит благодаря насосному оборудованию. Это более эффективная система, благодаря которой подогретая жидкость достигает самых удаленных точек

Это важно для 2-хи более этажных домов. Эффективность такой системы на треть выше, чем естественная

К достоинствам можно отнести установку трубной системы без уклона, что значительно упрощает монтаж. Установка расширительных баков также не производится. Вместо них используют гидроаккумулирующие емкости.

К негативным особенностям системы относят необходимость установки арматуры на трубы. Она выступает для защиты от аварийных ситуаций, связанных с повышенным напором теплоносителя. Кроме того, нужно установить с двух сторон циркуляционного насосного оборудования предохранительные клапаны.

Схема подключения насоса

Классификация систем водяного отопления

В зависимости от расположения места выработки тепла, водные отопительные системы подразделяются на централизованные и местные. В централизованном порядке теплом снабжают, например, многоквартирные дома, всевозможные учреждения, предприятия и другие объекты.

В этом случае тепло вырабатывается в ТЭЦ (теплоэлектроцентралях) или котельных, а затем доставляется потребителям с помощью трубопроводов.

Местные (автономные) системы обеспечивают теплом, например, частные дома. Вырабатывается оно непосредственно на самих объектах теплоснабжения. Для этой цели используются печи или специальные агрегаты, работающие на электроэнергии, природном газе, жидких или твердых горючих материалах.

В зависимости от способа, которым обеспечивается перемещение водных масс, отопление может быть с принудительным (насосным) или естественным (гравитационным) движением теплоносителя. Системы с принудительной циркуляцией могут быть с кольцевыми схемами и со схемами первично-вторичных колец.

Разные системы водяного отопления отличаются друг от друга типом разводки и способом присоединения приборов. Объединяет их вид теплоносителя, передающего тепло отопительным приборам (+)

В соответствии с направлением перемещения воды в магистралях подающего и обратного типа, теплоснабжение может быть с попутным и тупиковым движением теплоносителя. В первом случае вода перемещается в магистралях в одном направлении, а во втором – в разных.

По направлению движения теплоносителя системы делятся на тупиковые и встречные. В первых поток нагретой воды направлен в сторону, обратную направлению остывшей. В попутных схемах движение нагретого и остывшего теплоносителя происходит в одном направлении (+)

Трубы отопления могут соединяться с отопительными приборами в разные схемы. Если отопительные приборы соединены последовательно, такая схема называется однотрубной, если параллельно – двухтрубной.

Есть ещё и бифилярная схема, при которой сначала последовательно соединяются все первые половины приборов, а потом, для обеспечения обратного оттока воды, их вторые половины.

Расположение труб, соединяющих отопительные приборы, дало наименование разводке: различают её горизонтальную и вертикальную разновидность. По методу сборки выделяют коллекторные, тройниковые и смешанные трубопроводы.

Схемы систем отопления с верхней и нижней разводкой отличаются расположением подающей магистрали. В первом случае труба подачи прокладывается над приборами, принимающими от нее нагретый теплоноситель, во втором случае труба прокладывается ниже батарей (+)

В тех жилых зданиях, где нет подвалов, но зато имеется чердак, используются отопительные системы с верхней разводкой. В них подающая магистраль расположена выше отопительные приборов.

Для строений с техническим подвалом и плоской крышей применяют отопление с нижней разводкой, при которой магистрали подачи и отвода воды находятся ниже приборов отопления.

Есть ещё и разводка с «опрокинутой» циркуляцией теплоносителя. В этом случае ниже приборов располагается обратная магистраль теплоснабжения.

По способу присоединения подающей магистрали к приборам отопления системы с верхней разводкой делятся на схемы с двухсторонним, односторонним и опрокинутым движением теплоносителя

Нюансы, присущие водяному отоплению

Водяное отопление жилого помещения подразумевает обязательную установку нагревателя. Это может быть электрокотел, или иное устройство, использующее жидкое или твердое топливо. Для движения теплоносителя по системе может использоваться циркуляционный насос, но применяется он не всегда.

В качестве нагревателя может использоваться твердотопливная печь

Полезно знать! Водяное отопление, в отличие от электрического, еще некоторое время поддерживает тепло даже при отключении нагревателя. Если сравнивать с инфракрасным обогревом, то жидкий теплоноситель выигрывает, особенно в отношении домов без необходимой термоизоляции.

Подробнее о теплоносителе и его свойствах

Жидкости, идеально подходящей для любых систем отопления, не существует. Каждый из вариантов, представленных на рынке теплоносителей, имеет конкретные характеристики, например, диапазон рабочих температур.

Если нарушить границы указанного диапазона, система отопления просто «встанет», а при худшем исходе полопаются трубы и выйдет из строя дорогостоящее оборудование.

Кроме температурных параметров, жидкость для трубопровода обладает такими свойствами, как вязкость, антикоррозийность, способность выделять токсичные вещества. Анализ необходимых качеств показал, что лучшими жидкими теплоносителями являются очищенная вода и специальный химический раствор – антифриз.

В таблице показано основное преимущество антифриза на основе этиленгликоля – максимальный показатель температуры замерзания -40ºС, тогда как вода превращается в лед уже при 0ºС

Заливка антифриза необходима в домах, которые не являются постоянным местом жительства. Обычно оставляя здание в холодный сезон, владельцы сливают воду, чтобы избежать аварии и поломки оборудования. Антифриз удалять не нужно – по возвращении можно сразу включать котел без опасения протечки или разрыва.

При экстремальных температурах химический теплоноситель, изменив свою структуру, сохраняет прежние размеры. Проще говоря, он превращается в гель, сохраняющий свойства без изменения. Когда температура достигает комфортной отметки, гелеобразная структура вновь становится жидкой, полностью сохранив свой первоначальный объем.

Еще немного полезной информации об антифризе:

  • служит не менее 5 лет, одна заливка способна выдержать 10 отопительных сезонов;
  • текучесть в 2 раза превышает аналогичный показатель воды, следовательно, требуется следить за герметичностью соединений;
  • повышенная вязкость требует врезки более мощного циркуляционного насоса;
  • способность расширения при нагреве влечет за собой установку объемного расширительного бака.

И нужно всегда помнить, что химический раствор токсичен и опасен для здоровья человека.

Антифриз для заливки в домашние системы отопления продается в пластиковых канистрах объемом от 10 л до 60 л. Средняя стоимость – от 750 до 1100 руб. за 10 л

Несмотря на выдающиеся характеристики антифриза, вода в качестве теплоносителя более популярна. Она обладает максимально возможно теплоемкостью, которая равняется примерно 1 ккал. Это значит, что нагретый до 75ºС теплоноситель при остывании в радиаторе до 60 ºС отдаст помещению около 15 ккал тепла.

Вода доступна. Если снабдить систему водоснабжения надежными фильтрами, можно использовать бесплатный вариант – воду из собственной скважины. Она не содержит опасных химических соединений и при аварии не вызовет отравлений.

Отрицательной стороной воды является содержание некоторых минеральных солей, вызывающих коррозию. Проблема решается простым кипячением или использованием вместо колодезной воды дождевой (или талой).

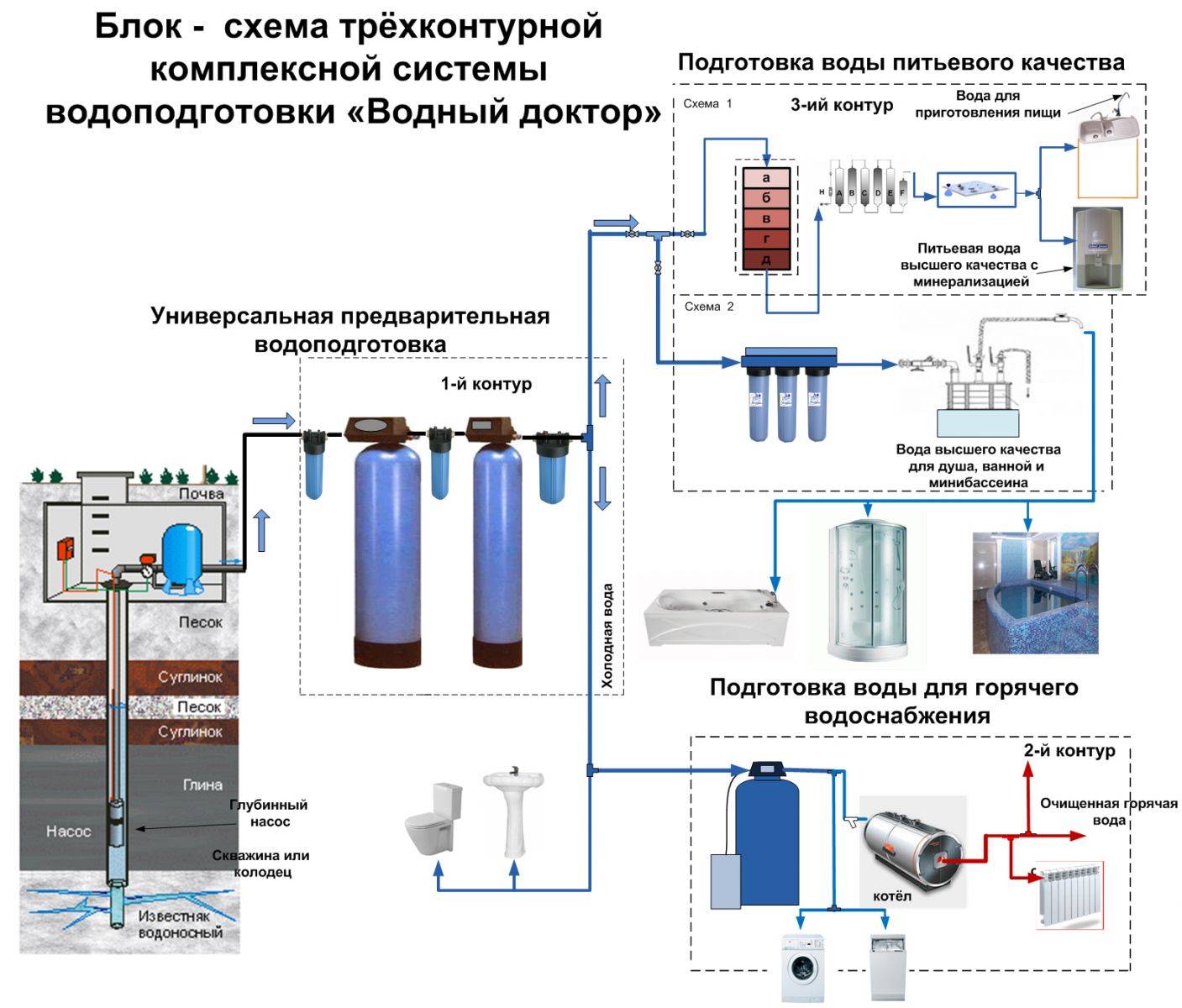

Существуют сложные системы очистки и подготовки воды для частного дома: кроме универсального очищения вода проходит несколько ступеней, чтобы стать питьевой или годной для заливки в отопительный контур (+)

Воду не рекомендуют использовать в домах для периодического проживания.

Естественная циркуляция как альтернативный вариант

Сейчас автономные отопительные сети с гравитационной циркуляцией, то есть действующей по естественным физическим законам, можно встретить крайне редко.

Принцип действия объясняется разницей плотности холодной и нагретой воды и наличием дополнительного контролирующего устройства – расширительного бака, который устанавливают в верхней части стояка с горячей водой.

Схема устройства системы отопления в двухэтажном доме с естественной циркуляцией: разгонный вертикальный стояк пересекает оба этажа и заканчивается на чердаке, у расширительного бака, а нижний контур расположен в подвале или на первом этаже (+)

Особенностью сети естественного типа является наклонное расположение горизонтальных труб (обратных и разводящих) и расположение котла – его устанавливают на максимально низком уровне. Подача теплоносителя осуществляется через расширительный стояк, сброс остывшей воды (или антифриза) – через обратный.

Преимуществами гравитационной схемы являются независимость от электрического питания, простота монтажа, отсутствие шума, издаваемого циркуляционным насосом.

Особенности водяной отопительной системы

В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.

Модель отопительного котла выбирают с учетом используемого топлива.

Виды отопительных систем

Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:

  • Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
  • Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
  • Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
  • Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.

Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.

Основные элементы водяного отопления

Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:

  1. Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
  2. Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
  3. Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
  4. Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
  5. Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.

На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.

Преимущества и недостатки системы водяного отопления

Основные достоинства водяной системы отопления:

  • Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
  • Высокая степень надежность и возможность работы в автоматическом режиме.
  • Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
  • Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.

Главные недостатки водяного отопления:

  • Медленный нагрев отопительных приборов.
  • Трудоемкость монтажа.
  • Возможное замерзание воды в трубопроводах.
  • Необходимость периодической чистки батарей отопления от твердых солевых наслоений.

Разновидности

В самом широком понимании термин «солнечная батарея» означает некоторое устройство, которое позволяет преобразовывать излучаемую Солнцем энергию в удобную форму с целью последующего использования в различных сферах человеческой жизнедеятельности. Для обогрева домов используются два типа солнечных батарей.

Фотоэлектрические элементы

Батареи этого класса часто называют преобразователями, поскольку с их помощью энергия солнечного излучения преобразуется в электрическую. Такое превращение стало возможным благодаря свойствам полупроводников. Ячейка фотоэлемента состоит из двух материалов, один из которых обладает дырочной проводимостью, а другой – электронной.

Фотоэлектрические элементы

Поток фотонов, из которых состоит солнечный свет, заставляет электроны покинуть свои орбиты и мигрировать через Pn-переход, что и является, собственно, электротоком.

По виду используемых материалов различают три вида фотоэлектрических батарей: кремниевые, пленочные и концентраторные.

Кремниевые

К этому типу относится более трех четвертей выпускаемых сегодня солнечных электробатарей. Это обусловлено распространенностью кремния в земной коре, а также тем, что большинство технологий в сфере производства полупроводниковой электроники было ориентировано на работу именно с этим материалом.

В свою очередь элементы на базе кремния делятся на две разновидности:

  • монокристаллические: наиболее дорогой вариант, КПД составляет 19% – 24%;
  • поликристаллические: более доступны, но имеют КПД в пределах 14% – 18%.

Пленочные


При производстве фотоэлементов данной группы используются полупроводники, имеющие более высокий, чем у моно- и поликристаллического кремния, коэффициент поглощения света. Это позволило на порядок уменьшить толщину элементов, что положительно отразилось на их стоимости. Применяются следующие материалы:

  • теллурид кадмия (КПД – 15% – 17%);
  • аморфный кремний (КПД – 11% – 13%).

Концентраторные

Эти батареи имеют многослойную структуру и характеризуются самой высокой эффективностью – около 44%. Основным материалом при их производстве является арсенид галлия.

Комплектация отопительной системы

Отопительная система на базе фотоэлектрических батарей состоит из следующих компонентов:

  • собственно батареи;
  • аккумулятор;
  • контроллер: управляет процессом зарядки аккумулятора;
  • инвертор: преобразует постоянный ток от батареи или аккумулятора в переменный с напряжением 220 В;
  • конвектор, водогрейный котел или любой другой тип электрообогревателя.

Сетевая фотоэлектрическая система

Солнечные коллекторы

Батареи данной разновидности состоят из нескольких выкрашенных в черный цвет трубок, через которые перекачивается циркулирующий в системе отопления теплоноситель. При этом тепловая энергия солнечного излучения без всякого преобразования усваивается рабочей средой. В большинстве случаев в ее качестве используется смесь на основе пропиленгликоля (имеет свойства антифриза), но существуют и коллекторы, ориентированные на работу с воздухом. Последний после подогрева подается прямо в отапливаемое помещение.

Солнечные коллекторы

В самом простом исполнении солнечный коллектор называется плоским. Он выполняется в виде бокса из стекла с темным покрытием, которое находится в контакте с проходящим по трубкам теплоносителем. Более сложное устройство имеют вакуумные коллекторы. В таких батареях трубки с теплоносителем помещены в герметичный стеклянный корпус, из которого откачивается воздух. Таким образом, содержащие рабочую среду трубки окружаются вакуумом, который исключает потери тепла от контакта с воздухом.

Очевидно, что изготовление солнечных коллекторов основывается на более простых технологиях, чем производство фотоэлементов. Соответственно, и стоимость они имеют более низкую. При этом КПД таких установок достигает 80% – 95%.

Комплектация гелиосистемы

Основными элементами гелиосистемы (системы солнечных батарей для дома) являются:

  • солнечный коллектор;
  • циркуляционный насос (в системах с естественной циркуляцией теплоносителя он может отсутствовать, но они являются малоэффективными);
  • емкость с водой, играющая роль теплового аккумулятора;
  • контур водяного отопления, состоящий из труб и радиаторов.

Схема реализации гелиосистемы с поддержкой отопления с суточным аккумулированием энергии

Виды автономных систем отопления частного дома

Ключевым моментом индивидуального отопительного контура является вид топлива, применяемого для генерации тепловой энергии. По этому признаку автономные системы обогрева классифицируются на виды:

  • Газовые, работающие на природном или сжиженном газе.
  • Электрические.
  • Твердотопливные, в которых в качестве источника энергии используется каменный уголь, горючие сланцы, древесные пеллеты, дрова.
  • Жидкотопливные.

С целью снижения энергопотребления домашней греющей линии допускается использование нескольких видов топлива, правда, для этого потребуется специальные комбинированные котлы.

Способы подключения котла к контуру отопления

Состав оборудования и обвязка котла напрямую зависит от выбранного типа контура отопления, способа циркуляции теплоносителя и степени автоматизации процесса, такой как тонкая настройка климата или же простая регулировка нагрева теплоносителя.

Задача всего комплекса обвязки:

  • Обеспечить равномерное распределение тепла по контуру отопления.
  • Обезопасить людей и оборудования от любых внештатных и аварийных ситуаций, минимизация последствий в результате поломки.
  • Снижение влияния периодичности в работе твердотопливного котла, так как основная мощность выдается только после розжига очередной закладки топлива, тогда как с его прогоранием теплоотдача снижается.
