Сколько дождевой воды можно собрать?
Если мы хотим сделать резервуар своими силами, мы должны действовать так, как подсказывает интуиция, или воспользоваться советами, почерпнутыми из профессиональной литературы. Мы должны самостоятельно принять решение о том, как и сколько дождевой воды собирать, а также для чего ее использовать. Используя дождевую воду, мы сможем потреблять меньше воды из водопровода; следовательно, меньше платить за нее и отвод стоков в канализацию. Однако нужно помнить о том, что дождевая вода используется на участке гораздо в меньшем количестве, чем ее выпадает в виде осадков. Кроме того, если в резервуаре накапливается очень большое количество воды, она застаивается и в результате развития микроорганизмов начинает гнить.
Система использования дождевой воды в доме для хозяйственных нужд
Для того чтобы дождевую воду, которая накапливается в регулирующих резервуарах, можно было использовать в доме, необходима соответствующая система. Она должна быть независимой от существующей водопроводной системы и не может быть соединена с ней ни в одном месте.
Вода, которая собирается с крыши по системе желобов и сточных труб, отводится в резервуар, перед которым должен быть установлен фильтр, не пропускающий крупные загрязнения. Дальше при помощи насосов она может подаваться в точки приема на разных этажах дома: к унитазу, умывальникам, стиральной машине или кранам для полива. Тип насосов и их производительность зависят от потребностей, а также от предполагаемого потребления воды. В самом простом случае это могут быть погружные насосы, используемые для полива сада.
Сохранение дождевой воды воды в грунте:
Преимущества такого обустройства участка: облегчается дренаж дождевой воды; не нужно специально сооружать дренажную систему ; водопроницаемые поверхности не нагреваются так сильно, как непроницаемые; часть накопленной в грунте дождевой воды будет использована растительным покровом участка; оставшаяся вода со временем испаряется, увлажняя воздух и значительно улучшая микроклимат в саду.
Твердое покрытие не обязательно должно занимать всю поверхность террасы. В той части, которая используется изредка, можно уложить иное покрытие, например, гравий. Удобная садовая лестница не всегда должна иметь твердое покрытие. Ступени из гравия хорошо выполняют эту функцию и обеспечивают отличное водопоглощение. Уложенное на детской площадке покрытие из гравийного отсева вместо травы имеет ряд преимуществ: в отличие от травы — оно не скользкое после дождя, а кроме того, меньше вероятность испачкаться.
В чем вред дождевой воды
Несмотря на внушительный список плюсов, употребление жидкости имеет и свои минусы. Их нужно учитывать тем, кто хочет пить выпадающий из туч раствор. Самым главным недостатком является риск употребления загрязненного средства.
Поверхность планеты в большинстве регионов загрязнена выбросами промышленных предприятий. Они направляют в атмосферу агрессивные химические компоненты, которые пагубно сказываются на здоровье человека. Однако загрязняют воздух не только заводы, но и сами жители. Выхлопные газы автомобилей, работа бытовых приборов – все это ежедневно направляет в атмосферу огромное количество вредных веществ.
Вода, которая впитывает все, что содержится в воздухе, становится непригодной не только для питья, но и для употребления в хозяйственных целях. Если вы собираете жидкость с крыши, то дополнительно раствор получает загрязнение пылью и грязью, которые скапливаются на кровле.
Даже если вы живете на природе и поблизости нет промышленных предприятий, это не является гарантом чистоты выпадающего дождя. Практически все водоемы, с которых в процессе конденсации испаряется влага, в той или иной степени загрязнены. Поэтому образующаяся в тучах жидкость, скорее всего, не будет чистой.
Потенциальный риск связан с употреблением раствора, pH которого ниже установленного предела. Пониженный уровень отмечается из-за выбросов в атмосферу диоксида углерода. Это отрицательно влияет не только на состояние человека, но и на растения, насекомых, животных. Поэтому несколько раз подумайте, нужна ли вам дождевая вода. Ее польза или вред уравновешивают друг друга
Виды водосточных систем
Водоотвод с крыши бывает внутренним и наружным.
Наружныесистемы обычно устраивают со скатных крыш. Для этого на свесах кровли монтируются водосборные желоба. Вода с крыши по желобу стекает в водосточные трубы, откуда отводитсяв центральный ливневый коллектор, грунт или специальные резервуары.
Внутренний водоотвод предназначен для отвода воды с плоских кровель. При устройстве кровель устраивается уклон к центру здания, где устанавливаются водосточные воронки с внутренними стояками. Вода, стекая с кровли по внутренним трубопроводам, отводится обычно в ливневую канализацию.
Внутренний водоотвод
Внутренние водоотводящие системы устраиваются на эксплуатируемых и неэксплуатируемых плоских кровлях.
Водостоки внутри здания монтируются из следующих элементов:
Вокруг водоприемных воронок неутепленных кровель, в радиусе 50 см, уклон должен составлять не менее 5%. Это может достигаться за счет уменьшения толщины утеплителя или стяжки.
Рисунок 2. Приемная воронка, установленная на плоской кровле.
Внутренние системыводоотводов подразделяются на самотечные и сифонные.
В самотечных конструкциях стоки, попадая в воронки, самотеком стекают по стоякам.
Сифонные системы отличаются устройством водосточных воронок, которые представляют собойконструкции в виде колпака со стабилизаторами водных система полностью герметична и заполнена водой. При падении уровня воды внутри водостока, жидкость с поверхности крыши под действием вакуума начинает всасываться в водоотвод.
Сифонно-вакуумная система является наиболее эффективной и долговечной при отводе дождевых и талых вод с плоской крыши.
Внутренние водостоки должны иметь герметично закрывающиеся ревизионные проемы для чистки и проведения профилактических осмотров.
Внутренние водостоки имеет ряд преимуществ перед внешними:
- все элементы скрыторазмещены внутри сооружений, не нарушается экстерьер фасада, нет необходимости подбирать варианты, подходящие под стиль и цветовое решения здания;
- эффективность внутреннего отвода выше, чем у наружных систем;
- даже в сильные морозы вода в трубах не замерзает;
- ливневые и талые воды сливаются непосредственно в сливную систему.
Недостаток внутреннего водостока в сложности обслуживания и ремонта конструкций, неудобствах при чистке.
Воронка АСО Spin для эксплуатируемой кровли из чугуна с горизонтальный выпуском DN100 c…
Заказать
Воронка АСО Spin для эксплуатируемой кровли из чугуна с вертикальным выпуском DN100 c…
Цена по запросу
Заказать
Воронка АСО Spin для плоской утепленной кровли из чугуна с горизонтальный выпуском DN100 c…
Цена по запросу
Заказать
Воронка АСО Spin для плоской утепленной кровли из чугуна с вертикальным выпуском DN100 c…
Заказать

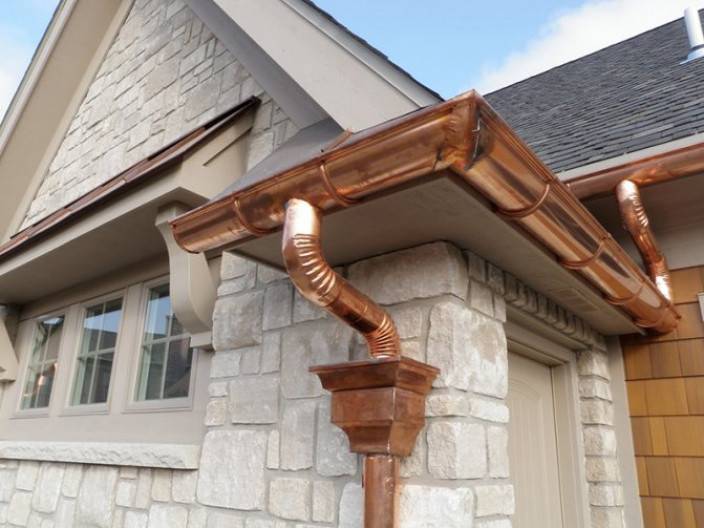

Наружный водосток
Основными элементами наружного водоотвода являются водосточные трубы и желоба.
Форма сечения желобов может быть квадратной, полукруглой или трапецеидальной.
Диаметр желобов и труб зависит от уклона и площади кровли, а так же статистических показателей максимального количества атмосферных осадков в регионе строительства, определяется сечения должна обеспечивать отвод воды с кровли даже при сильном ливне. В состав водосточных систем входят:
- воронки и водосборники, выступающие в роли приемника дождевой воды;
- подвесные желоба, устанавливаемые горизонтально на свесах крыш;
- водосточные трубы для отвода воды;

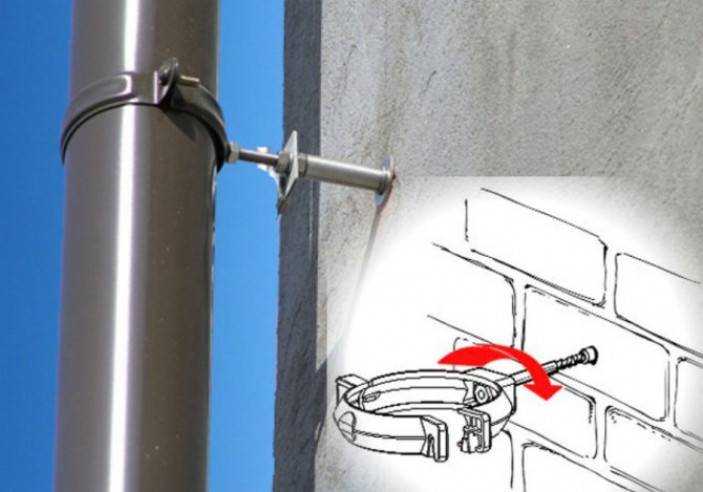

- крепежные изделия: хомуты, кронштейны, держатели;
- соединительные детали, переходные колена, отводы;
Кроме основных элементов водостока, используются специальные сетки и защитные колпаки, предотвращающие попадание мусора, листвы, веток и прочих предметов в сливные трубы.
Детали водосточных систем изготавливаются из оцинкованной стали, алюминия, пластика, металла с полимерным покрытием. Они легко стыкуются между собой и при правильном монтаже исправно отводят воду с кровли.
Для предотвращения обледенения систем наружного и внутреннего водоотвода необходимо предусмотреть устройство электрического обогрева элементов водосточных воронок, труб и лотков.
Электрообогрев выполняется греющим электрическим кабелем, управляемым автоматически с помощью датчиков температуры и терморегуляторов.
Рисунок 3. Комплектация наружной водосточной системы.
Принцип работы
Для сбора атмосферных осадков не каждая крыша подходит и это следует учесть при устройстве системы. Идеальный сток обеспечивает односкатная или двускатная крыша с уклоном от 10 и больше градусов. Плоская кровля приводит к застаиванию воды и образованию в лужах опасных для здоровья бактерий.
Не рекомендует водосбор с любых крыш, покрытых химически активными материалами. Это относится к шиферу (выделяется асбест) или черепице из меди (вода окисляется).
Безопасным материалом считается:
- глина;
- битум,
- пластик;
- оцинкованный металл.
Такие же высокие требования выдвигаются в отношении накопительной ёмкости. Резервуар не должен вступать в химическое взаимодействие с водой. Идеальным выбором будет колодец из бетонных колец, бак из полиэтилена или оцинкованного металла. Резервуар можно установить как на поверхности, так и в специально вырытом котловане.
Способ установки во многом определяется размерами ёмкости. Чем она больше, тем труднее её расположить на участке. Заглублённая ёмкость выглядит эстетично и способствует длительному хранению воды благодаря низким температурам почвы. Но у поверхностной бочки есть свои, очень важные для дачников, преимущества. Установка не занимает много времени и не требует особых трудовых затрат. Из бочки легко зачерпывать воду для полива – не нужно покупать отдельный насос.
Подземный бак
Размещают под землей. Самые маленькие подземные резервуары могут соединяться между собой и иметь общую емкость около 2000 литров или выполнены в виде одного цельного резервуара. Таким образом, мы получим больший резервуар, емкость которого обеспечит наши потребности. В резервуар дождевая вода попадает непосредственно из труб системы водостоков дома. Некоторые производители предлагают более продвинутые системы, которые включают в себя специальные фильтры и датчики. Это необходимо, если вы хотите использовать дождевую воду для смыва унитаза или мытья автомобиля.

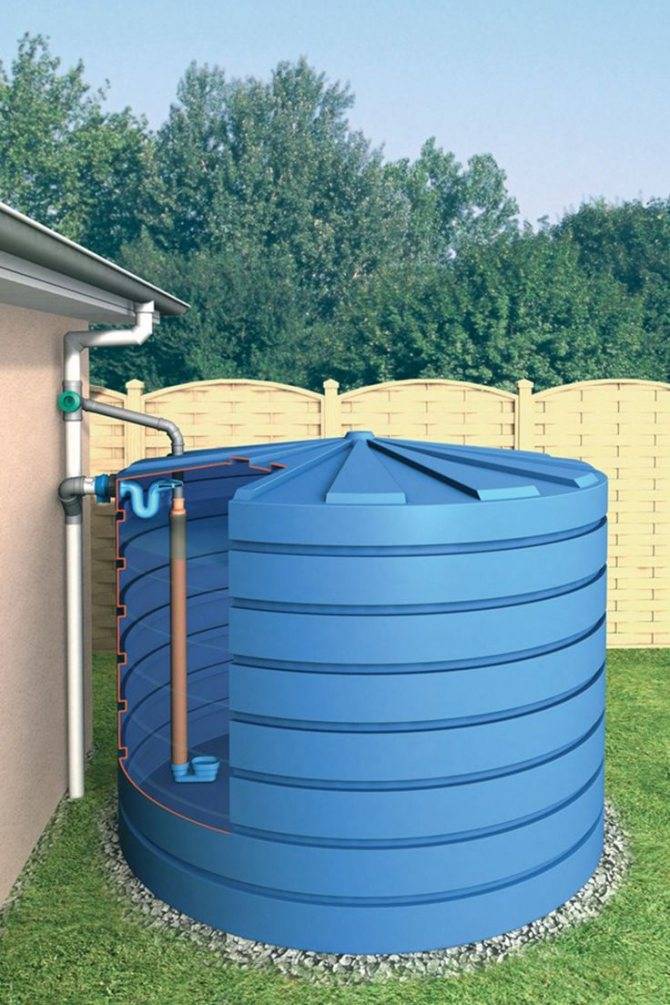

Надземный бак
Собирает воду, которая также вытекает из водосточных труб. Наземные резервуары, как правило, размещены на фасаде здания. Стандартная емкость составляет от 300 до 2000 литров. Современные надземные контейнеры отвечают декоративным качествам и выполнены в соответствие с ландшафтной архитектурой. Таким образом, каждый владелец дома может легко выбрать бак, который будет вписываться в архитектуру построек. Помните, что как надземные, так и подземные баки дождевой воды не должны быть изготовлены из металла. Дождевая вода может содержать кислоты, которые вызывают коррозию, что приведет к увеличению концентрации железа в воде. Таким образом, лучшим решением будет изделие, изготовленное из пластика.
В каких местах лучше всего установить бак?
Большую часть дождевой воды мы получаем с крыш или балконов. Также количество и качество воды зависит от типа кровли и конструкции крыши. Собрать дождевую воду легче всего со скатных или вальмовых крыш, где угол наклона более 12 град. Вода здесь не скапливается на поверхности и быстро попадает в желоба и водосточные трубы. Кроме того на крутых наклонных поверхностях скапливается меньше пыли, ила и грязи. Оптимальным покрытием крыши является традиционной черепица или мягкая кровля. К поверхностям этих кровельных материалов не пристает слишком много грязи. На плоских крышах не достигается столь хороших показателей. Они накапливают на поверхности больше примесей, которые попадают в дождевую воду. Некоторые кровельные покрытия также образуют зеленую пленку. Это явный признак того, что сбор дождевой воды для таких типов крыш не очень хорошее решение, так как вода, попадающая в резервуар, будет содержать много бактерий и загрязнений. Также большое влияние на качество собираемой дождевой воды оказывают типы желобов и водосточных труб. Здесь лучшие применять изделия из пластмасс. Стальные водосточные желоба из листового металла приводят к увеличению уровня железа в воде.
Сколько дождевой воды можно собрать за сезон?
Достаточно большой контейнер дождевой воды может вместить довольно много воды. При среднегодовом количестве осадков около 600 мм / м 2 и площади крыши 200 м 2 теоретически можно получить 120 м 3 дождевой воды. Однако на практике такого результата не получается. В периоды наиболее интенсивных осадков можно собирать лишь некоторую часть воды. Ее реальное количество за сезон может доходить до 60% осадков. В нашем случае, это составит 72 м 3 . Таким образом, за сезон можно прилично сэкономить.
Какое лучшее решение для сбора воды?
Дождевая вода, собранная в баке хорошо подходит для нужд домашнего хозяйства. Во многих случаях основным критерием ее сбора является цена емкости. Для небольшого частного дома успешно может быть использован надземный резервуар, который помещают непосредственно под водосточную трубу. Воду выбирают с помощью установленного специального крана в баке либо при помощи погружного насоса высокого давления
Следует обратить внимание на место установки резервуара, было бы лучше его разместить в тени, так как длительное освещение солнечным светом может привести к росту бактерий и водорослей. Для более требовательных владельцев мы рекомендуем подземный резервуар
Хотя цена контейнера для дождевой воды будет несколько выше, однако появятся другие преимущества — подземная емкость будет спрятана и освободит территорию во дворе. Простой резервуар для воды рыть прямо в землю или прятались в подвале
Для более требовательных владельцев мы рекомендуем подземный резервуар. Хотя цена контейнера для дождевой воды будет несколько выше, однако появятся другие преимущества — подземная емкость будет спрятана и освободит территорию во дворе. Простой резервуар для воды рыть прямо в землю или прятались в подвале
Это особенно важно в небольших дворах с плотной застройкой
Туалеты, стиральные машины или попеременное использование дождевой воды и воды из трубопровода требует более сложных конструктивных решений и может повлечь большие инвестиционные затраты.
Установка накопительного резервуара
Выбор емкости зависит, прежде всего, от цели использования воды. Баки могут использоваться для хранения питьевой воды или для дождевой воды.
Критерии выбора емкости:
- Материал, из которого она изготовлена;
- Объем бака;
- Форма емкости.
Сбор осадков значительно сэкономит затраты на водоснабжение при использовании для полива огорода. Очень часто на даче прекращают подачу воды, поэтому наличие бочек с водой для полива просто необходимо. Объем емкости может быть разным – от 100 до 5000 литров, оптимально количество воды для полива около 3000 л.
Самым прочным и долговечным считается нержавейка. Емкости из нержавеющей стали можно использовать для хранения как технической, так и питьевой воды. Форма емкостей – цистерна или прямоугольная.
Нежелательно устанавливать емкости на открытом солнце, в воде начнут размножаться микроорганизмы, стенки бочки покроются зеленью.
Накопители для атмосферных осадков могут быть как примитивной емкостью, так и сложной конструкцией. Например, батарея, собранная из нескольких специальных пластиковых баков, соединенных между собой системой водоотвода.
Читать далее: Ленинградка система отопления диаметры труб
Подземные баки следует помещать в грунт так, чтоб над баком было не более 50 см грунта. По бокам и снизу правильным будет засыпать песком, толщиной не менее 20см. Бак должен быть герметичный, чтобы туда не залетали насекомые. Если вода длительное время стоит, ее нужно вылить либо на участок, либо в канализацию, что требует установки насосов и обратных клапанов, дабы вода из канализации не возвращалась в бак.
Для наземных емкостей все обстоит куда проще, но нужно учитывать погодные условия или температуру вокруг. Она не должна падать ниже 0°С, иначе бак с водой может разорвать. Если же бак пуст, его тоже нежелательно оставлять при острых перепадах температур, особенно если он изготовлен из пластика. Самодельные конструкции из металла или полипропилена тоже хороши, но следует позаботиться об укреплении бортов, ведь при наполнении нагрузка увеличится в разы.
С эстетической точки зрения емкость, помещенная в землю (как на фото), является более приемлемым вариантом. Помимо этого, жидкость, находящаяся в холодном грунте, никогда не «цветет».
Способов установки накопительного резервуара существует несколько:
- Размещение прямо под водосточными трубами на поверхности участка.
- Заглубление в грунт рядом с домом.
- Установка в подсобном помещении или в подвале строения.
Как показывает практика, наиболее предпочтительным вариантом считается установка емкости в котлован, поскольку прохлада препятствует размножению бактерий
Но при этом следует принимать во внимание глубину залегания грунтовых вод и уровень промерзания почвы
При соблюдении необходимых условий, нужно подобрать литраж емкости. Желательно, чтобы он составлял от 2 до 3 тысяч литров и был обеспечен запас.
Устанавливают накопитель в следующем порядке:
- вырывают котлован, размеры которого должны превышать параметры резервуара;
- на дне создают 20-сантиметровую песчаную подушку;
- опускают в яму емкость;
- засыпают песком пустоты, имеющиеся со всех сторон бака;
- монтируют трубы и насосное оборудование;
- горловину резервуара накрывают крышкой.
С наступлением холодов нужно позаботиться о сохранности всех составляющих системы, включая такие ее элементы как дождеприемные лотки, дождеприемник и т.д. Насос достают, чистят и оставляют храниться в теплом помещении. Крышку резервуара засыпают сверху песком и тем самым защищают от промерзания.
Параметры системы сбора и использования дождевой воды
Расчёт параметров системы можно произвести самостоятельно. Для этого за основу следует взять ожидаемое количество собираемой дождевой воды и потребность в ней для хозяйственных нужд. Первый из этих двух показателей зависит от площади проекции крыши на землю, количества осадков (по данным метеослужбы) и коэффициента оттока воды, который определяется видом кровли и потерями воды при её фильтровании.
Согласно нормам DIN, применяемым на территории Германии, точки отбора дождевой воды должны быть обозначены табличкой или надписью.
Потребность в воде для хозяйственных нужд можно определить исходя из численности семьи. Вполне достаточно, чтобы объём сборного бака составлял около 5% от стекаемой с крыши воды. Этого вполне хватит, чтобы «продержаться» без осадков несколько недель. Если вы установите бак меньшего объёма, то высока вероятность его частого перелива.
Опасаться инфекции не стоит. Исследования, проведённые Государственным институтом гигиены (г. Бремен) и другими организациями, позволяют сделать вывод о том, что дождевую воду можно безопасно использовать для хозяйственных нужд. При этом для предотвращения развития водорослей и бактерий ёмкость с дождевой водой следует располагать в тёмном и прохладном месте.
Как очистить дождевую воду на даче и дома
Необходимо, чтобы собранные жидкость прошла первичную механическую фильтрацию от листвы, грязи, веток, мха, прочих крупных примесей. Для этого подойдет способ с несколькими емкостями, который очищает от грубого осадка, как указанно выше, либо специальные фильтрационные системы. Их придется часто очищать от скапливающейся грязи. Существуют самоочищающиеся варианты, позволяющие очистить дождевую воду, однако они стоят на порядок дороже и работают с некоторой потерей жидкости.
Рисунок 3. Схема работы фильтра в водосточных трубах
Фильтр для очистки устанавливают либо на земле, либо на водосточных трубах (Рисунок 3). Выбор места установки обусловлен площадью крыши и количеством водостоков. На малом количестве труб проще установить очищающие фильтры. При большом количестве – оптимальным будет монтировать водоочиститель на земле.
Если осадки поступают в бак для хранения, то это помогает дополнительно очистить дождевую воду за счет оседания частиц грязи на дно.
Не менее важным является место установки водосборной емкости.
Емкость для жидкости должна быть изготовлена из непрозрачного пластика или из бетона (Рисунок 4).
Рисунок 4. Пример ёмкостей для сбора дождевой воды
Примите во внимание, что яму под бак лучше предусмотреть еще на этапе застройки участка. Если собираетесь устанавливать водоочистительную систему после постройки дома, дешевле будет установить емкость для сбора осадков в подвале
Важным моментом является правильный забор очищенной дождевой воды из емкости. Лучше чтобы он осуществлялся сверху, чтобы не тревожить осадок на дне. Также позаботьтесь о наличии специального сифона, который будет отводить излишки жидкости, исключая перелив в баке.
Для различных источников схема сбора и очистки осадков может существенно различаться. Ряд параметров можно проконтролировать самостоятельно. К ним относятся: наличие примесей, посторонние запахи, окрашенность. Остальные нормы для использования дождевой воды как технической лучше уточнить в соответствующем ГОСТе. На основе этих сведений вы сможете сформировать походящую фильтрационную систему для участка.
Рассмотрим основные элементы водоочистки
Очистить дождевую воду на первом этапе помогает система грубой фильтрации, которая отделяет крупный осадок и грязь, не давая забивать более тонкие фильтры. Самым дешевым и удобным вариантом являются разнокалиберные сетчатые фильтры. Однако придется постоянно самостоятельно очищать их. Можно выложить куда более крупную сумму на приобретение современной самоочищающейся фильтрационной системы. Она позволит обходиться без ручной чистки в течение нескольких лет постоянного сбора и использования дождевой воды.
Рисунок 5. Комплексная система подземного хранения, очистки и подачи дождевой воды
Удобным и бюджетным способом для подачи жидкости из накопительной емкости являются разные виды готовых насосных станций (Рисунок 5). Простые станции дают возможность автоматически подавать воду с глубины до 30 м. Однако при большей глубине, придется использовать более мощные насосы, которые обеспечат постоянное давление.
Помимо первичных фильтров необходимо установить более тонкие, чтобы дополнительно очистить воду и предотвратить засорение элементов водоснабжения. От фильтрационных характеристик и качества очистки зависит бесперебойная работа насосов.
Если требуется небольшое количество технической воды (непостоянный источник), можно воспользоваться простым фильтром, который подойдет для установки на дачном участке и соответствует всем экологическим требованиям.
Рисунок 6. Схема самодельной системы очистки дождевой воды
Для создания дачного фильтра понадобится деревянная бочка или непрозрачная пластиковая емкость (Рисунок 6). Ее устанавливают невысоко над землей на кирпичах или устойчивых камнях. В нижней трети бочки устанавливается кран. Чуть выше крана внутри емкости устанавливается перегородка с мелкой перфорацией, которая накрывается плотной тканью (обязательно пропускающей воду). Далее необходимо сделать сердцевину по принципу природной фильтрации: слоями выкладываем гальку, чистый речной песок, гравий, средних размеров древесный уголь. Каждый слой, кроме угля (его должно быть в полтора-два раза больше), делается в 10-15 см толщиной. Сверху угольной прослойки насыпаем гальку, накрываем еще одним куском ткани. Ткань необходимо будет периодически менять на свежую. Сам же фильтр нужно обновлять каждые полгода (весной и осенью).
Напоминаем, что после того, как очистить дождевую воду, ее можно использовать только для технических нужд.
Назначение системы сбора дождевой воды
Для большинства регионов России проблемы с пресной водой остро не стоят. Но это не должно быть поводом для самоуспокоения. Тарифы на центральное водоснабжение постепенно растут. Поэтому граждане, проводящие большую часть года на загородных участках, выращивая собственную продукцию для своего стола, все чаще задумываются об экономии, в которой и может помочь рациональное использование дождевой воды. Да и тем, кто «черпает» воду из скважин и колодцев – тоже нелишним будет несколько разгрузить свои источники, особенно если у них не самый выдающийся дебет.
Ну а для засушливых областей страны – такая рационализация домашнего хозяйства и вовсе становится находкой. Собранная в крупные емкости в дождливый период вода поможет легче пережить традиционные для этих мест месяцы засухи.
Это действительно так, но можно и возразить – это так, если говорить о современном подходе. А на деле сбором дождевой воды для ее дальнейшего полезного использования человечество занималась с древнейших времен. Проводимые археологические раскопки свидетельствуют о наличие в городах и специальных каналов для перенаправления собранных потоков воды, и крупных подземных хранилищ-резервуаров. Мало того, некоторые системы с солидным возрастом в несколько столетий успешно эксплуатируются и поныне. Так что — очевидный возврат к опыту предков.
Да и современная конструкция системы сбора дождевой воды принципиально — достаточно проста. Поэтому вовсе не обязательно приобретать какой-то комплект в готовом виде (хотя некоторые предприятия предлагают и такой вариант). Небольшую, но вполне удобную в пользовании систему вполне доступно собрать и самостоятельно.
Весь смысл заключается в том, что дождевая вода, собирается с площади кровли, проходит через водосточную систему и направляется частично или полностью в накопительные резервуары. Из этих объемных хранилищ она постепенно забирается и используется для различных хозяйственных нужд — полив, мытье посуды, стирки, уборки, слива в туалете. При этом, в зависимости от «направления» последующего использования, вода может использоваться «как есть», например, для оросительных надобностей, или только с предварительной фильтрацией и очисткой. Количество и назначение ступеней этой очистки уже зависит от специфики предназначения воды.
Дополнительный источник воды вполне может стать подспорьем при отключении центрального водоснабжения или каких-то непредвиденных обстоятельств (у скважины или колодца резко упал дебет). То есть даже взять временно на себя функцию основного источника воды. Поэтому при создании подобных систем рекомендуется сразу же устанавливать не одну, а несколько накопительных емкостей – для разных сфер использования создаваемого запаса.
