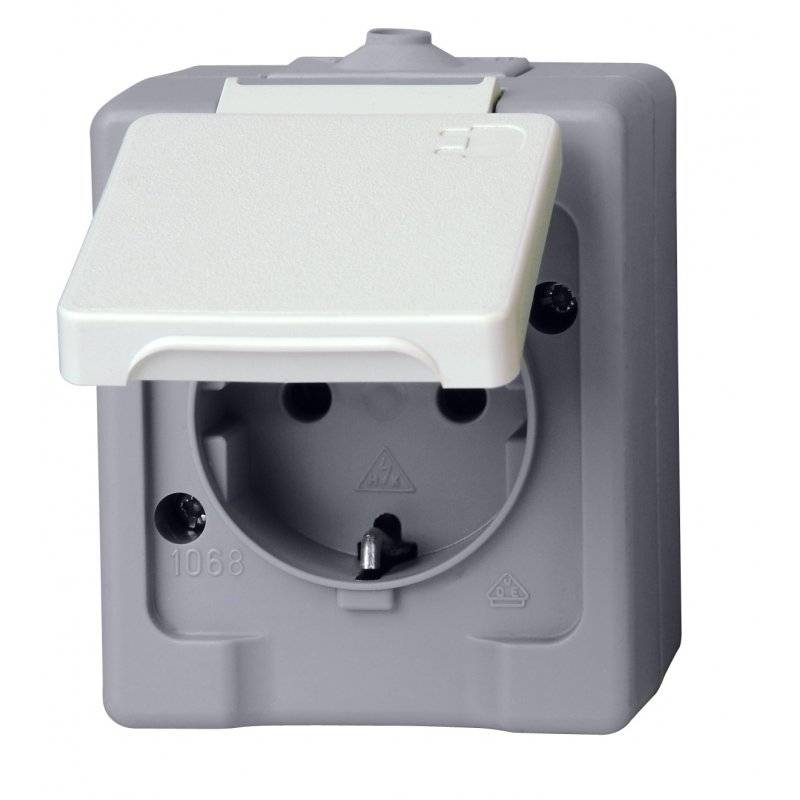

Влагозащищенные розетки: обзор возможностей, где использовать и как подобрать

Ориентиры выбора устройства для ванной

Переходим непосредственно к самому алгоритму подбора и установки влагостойких розеток для нашего санузла. Как уже отмечалось, классическая нынешняя ванная комната является помещением, где сосредоточено достаточное количество электрических приборов и устройств.

Чтобы не ошибиться в выборе электроустановочного изделия следует учитывать:

  1. Класс защиты розетки. Минимум – класс IPX4, оптимально – класс IPX5 или IPX6, все что равно и больше 7 покупать не рационально.
  2. Дизайн, цвет и форма. Как говорится: “На вкус и цвет товарищей нет”. Выбирая розетку в ванную, нужно учитывать размер, форму, наличие крышки, заднюю панель и другое, чтобы гармонично вписать изделие в общий антураж помещения.
  3. Количество разъёмов. Эталоном считается применение двух многоблочных розеточных разъёмов. Один применяется для подключения крупного оборудования (автоматической стиральной машины, гидромассажных и иных водно-терапевтических системы), второй – для “мелких” электрических бытовых приборов (фен, бритва, сушилка, вытяжка, дополнительная подсветка помещения).
  4. Отдельный автомат. Устанавливая влагоустойчивые розетки в ванной, нужно предусмотреть отдельную линию электропитания для них. Кроме того, подключить все эти розетки через блок аварийного отключения в распределительном щите. Розетки должны непременно иметь заземление.

К электропроводке тоже есть особые требования. Материал силовых проводов – медь, укладка кабеля в стене только при наличии специального ПВХ-короба.

Монтаж водоустойчивых розеток производится по правилу 60, то есть изделие необходимо разместить на расстоянии от пола, угла стены, раковины, возможного падения потока воды минимум 60 см

Стоит отметить, что вышеуказанные рассуждения можно легко применять для выбора и монтажа влагозащищенных розеток в подсобных помещений частного дома, подвальных хранилищах, гаражах и т.д. Можно только исключить лишь требование дизайна и “красоты” в отношении внешней декоративной панели розетки.

из Монтаж и подключение влагозащищенной силовой точки аналогичен процессу установки обычной розетки Шаг 1: Первым делом электроустановочное устройство разбираем: снимаем лицевую панель с крышкой, отделяем от корпуса механизм Шаг 2: Перед фиксацией корпуса розетки на стене производим разметку. Затем подходящим к структуре стены крепежом выполняем фиксацию Шаг 3: Срезаем в заглушке отверстие того диаметра, который соответствует аналогичному размеру кабеля. Мы вводим вместе с гофрой, значит срезаем под нее Шаг 4: В прорезанное в корпусе отверстие вводим кабель вместе с гофрой так, чтобы край ее надежно закрепился внутри Шаг 5: Зачистив предварительно по 1 см изоляции с краев проводов, подключает к ним механизм розетки согласно меткам на ее тыльной стороне Шаг 6: Подсоединенный к силовому кабелю механизм погружаем в корпус и закрепляем его там на специальных приспособлениях Шаг 7: Завершив работы по подключению и креплению механизма, устанавливаем лицевую панель с крышкой на положенное ей место Установка влагозащищенной розеткиРозетка в разобранном видеКрепление монтажной части корпусаПодготовка отверстия для ввода кабеляВвод кабеля в прорезанное отверстиеПодключение механизма к кабелюУстановка механизма в посадочное метоКрепление лицевой панели

Место установки

Чаще всего решают, как подключить розетку в ванной своими руками, в тех случаях, когда надо поставить в помещении стиральную машину. Ту есть свои особенности.

Монтировать около душа или умывальника – это не самое приемлемое решение. Может всегда произойти короткое замыкание. Всегда нужно разделять всё помещение на несколько квадратов по шкале электробезопасности.

Нулевой уровень – близость к источникам брызг максимальная. Третий уровень – на участке от 3 метров до источника влаги, именно он и считается наиболее приемлемым.

В интернете полно схем подключения розеток в ванной комнате. Главное, позаботиться о том, чтобы никак не мешал конденсат, который появляется на стенах из-за специфических условий повышенной влажности.

Всех сильнее страдает стена, которая является смежной с лестничной клеткой. Причем сырости больше на участках ближе к напольным покрытиям. Высота должна достигать порядка 1.5 метров, если хотите ставить на перегородках внутри.

Процесс установки розетки

Установка розетки в ванной

Первым делом нужно выбрать, какую розетку поставить в ванной и соответственно обозначит её местоположение. Для того чтоб монтаж прошел максимально быстро и качественно, потребуется заранее подготовить нужный инструмент. Для того чтобы установить влагозащищенные розетки для ванной, вам потребуется:

  • отвертка крестового типа;
  • индикатор для проверки наличия напряжения;
  • круглогубцы для работы с оголёнными концами проводов;
  • инструмент для удаления изоляции с кабеля;
  • лазерный или водяной уровень;
  • дрель с ударным режимом сверления.

Если вы устанавливаете новую электрическую точку без проведения ремонта, то вопрос какие розетки ставить в ванной у вас не стоит. Если же вы делаете ремонт с прокладкой проводов, то можно для эстетики использовать встроенные изделия. Встроенная розетка в ванную потребует приобрести специальную насадку для сверления больших отверстий в бетоне.

После того как вы выбрали какую розетку ставить в ванную и обозначили её точное местоположение, можно приступать к процессу монтажа. Процесс установки достаточно прост и состоит всего из четырёх основных пунктов:

  • первым делом необходимо просверлить отверстия для дюбелей, на которые будет крепиться розетка в ванной. Делается это при помощи дрели с ударным режимом сверления;
  • следующим этапом идёт подготовка проводов. В зависимости от вида зажимов в самой розетке, необходимо очистить от изоляции концы проводов. Крайне не желательно использовать острый нож для обрезки изоляции, так как это может повредить сам проводник. В результате электрическая розетка в ванной будет нагреваться во время работы или кабель вовсе отпадёт от зажима. Используйте инструмент для снятия изоляции;
  • далее устанавливаем дюбеля в проделанные заранее отверстия, подключаем провода к розетке и закрепляем её корпус на стене при помощи болтов. Влагозащитные розетки для ванной имеют в корпусе специальные отверстия с резиновыми заглушками в которые необходимо запустить провода перед их подключением, это обеспечит плотное прилегание корпуса изделия к стене;
  • после того как вам удалось провести розетку в ванной и установить её на место, можно проверять её работоспособность подав электричество через заранее установленный автомат.

Для того чтоб изделие служило долго, важно чтобы высота розетки в ванной и её местоположение относительно других предметов позволяло беспрепятственно выключать потребители. Перед тем как вытащить вилку потребителя, второй рукой придерживайте корпус розетки

Характеристиках и маркировках

Одна из характеристик готовой розетки с расположенными внутри электрическими элементами — влагозащита корпуса или оболочки. По стандартам международного уровня — IEC 60529 (ГОСТ 14254-96, DIN 40050). В том числе промышленное оборудование и электроприборы домашнего назначения должны быть защищены в определенной степени.

По стандартам разработан код из четырех символов IPXY, в котором:

  • IP — указывает на защитный уровень устройства;
  • первый числовой показатель (X) — определяет уровень защищенности от проникновения различных мелких частиц и пыли;
  • второй числовой показатель (Y) — означает защищенность от возможного попадания воды и капель.

Для первого числового показателя разработан числовой диапазон от 0 и до 6, где 0 — влагозащиты нет, а 6 — обеспечена влагозащита от проникновения пыли и различных микрочастиц. Второй показатель имеет 9 цифр. Важные находятся в диапазоне от 3 до 6, где 3 — влагозащита от конденсата, капель и брызг, а 6 — от сильных водяных струй.

К маркировке добавляют еще один символ в виде буквы, указывающий на защищенность от доступа к опасным частям розетки и ее деталям, но к защищенным от влаги устройств его не применяют.

Чаще всего для размещения в помещениях рекомендуют приобретать устройства с маркировкой IP44, а для внешнего использования — IP55 или IP65. Такие устройства способны обеспечить максимальный уровень влагозащиты от проникновения воды. Дальнейшая маркировка (IP67 и IP68) указывает, что розетку можно даже погружать в воду.

Особенности установки

При монтаже наружного выключателя нужно предусмотреть такие нюансы:

  • место для установки;
  • основные требования к электропроводке;
  • способ подключения кабеля.

При открытой установке монтируется только под защитным козырьком либо навесом. Если такой возможности нет, для установки применяются специальные щитки или герметичные боксы. Это защитит выключатель от случайного заливания потоком воды. Для достижения высоких эксплуатационных качеств данных выключателей их можно использовать в комплексе с уличными влагозащищёнными розетками.

Имеет значение также высота установки выключателя. При слишком низком или высоком монтаже увеличивается риск заливания водой.

Уличные монтируются только на негорючую поверхность. В крайнем случае применяется специальная изоляция. Она не нужна при установке прямо на бетон пенобетон либо кирпич. При монтаже на деревянную либо другую легковоспламеняющуюся поверхность понадобится несгораемая основа.

На видео – правило установки выключателя:

Важно: Противопожарная подкладка должна выступать за пределы выключателя минимум на 1 сантиметр. Всю информацию про уличные светодиодные светильники на столбы найдете в данном материале. Всю информацию про уличные светодиодные светильники на столбы найдете в данном материале

Всю информацию про уличные светодиодные светильники на столбы найдете в данном материале.

При монтаже наружной проводки важно соблюдение таких правил:

  • при прокладывании применяется только единый кусок кабеля;
  • для защиты от влаги применяют пластиковые гофрированные трубы и герметичные муфты (нельзя применять для этого металлические трубы, включая гофрированные).

Монтаж наружного выключателя с открытой установкой для подключения светильника производится по таким же правилам, что и внутреннего с открытой проводкой. Для этого понадобятся два мотка кабеля. На участке от распределительной коробки до выключателя применяется двухфазный провод. От распределительной коробки до светильника понадобится трёхфазный кабель.

Влагозащищенные выключатели могут вам пригодиться при подключении компрессора для пруда, о котором рассказано здесь.

Он состоит из таких этапов:

  1. Установка крышки. Если нужно углубить его в поверхность, предварительно делают специальное гнездо.

  2. Прокладка провода начиная от распределительной коробки и до коммуникационного аппарата. Предварительно снимают напряжение со всех проводов, которые спрятаны в коробку.
  3. Далее монтируются светильник. Для этого понадобится последовательно подключить провода «ноль» и фаза к соответствующим контактам. Это имеет принципиальное значение. Чтобы не допустить случайной ошибки, на выводы наносят специальную маркировку.
  4. Провод «фаза» подключают к светильнику, но оставляют временно свободным в распределительной коробке.
  5. Перед подключением оборудования кабель пропускают через специальный уплотнитель.
  6. Следующий этап – собственно, подключение. Для этого производят подключение кабеля к фазной жиле распределительной коробки.
  7. После этого его подключают к вводу для выключателя.

Завершающим этапом становится соединение провода, подключенного к выводу выключателя с фазной жилой светильника. После этого монтаж устройства завершен. Такая схема подключения также может использоваться при монтаже данных выключателей для уличных наземных светильников.

Схему подключения выключателя нужно проверить на работоспособность.

К выключателям, монтируемым на улице предъявляются особые требования. Они должны иметь высокопрочный, герметичный корпус из термопластика.

Важное значении имеет уровень защиты от влаги и пыли, а также механических повреждений. Этим требованиям отвечают только выключатели с маркировкой IP 55 и выше. Для наружного монтажа применяются такие разновидности устройств: перекидные, клавишные, проходные, концевые

Если монтаж производится на пожароопасной поверхности, понадобится негорючее покрытие

Для наружного монтажа применяются такие разновидности устройств: перекидные, клавишные, проходные, концевые. Если монтаж производится на пожароопасной поверхности, понадобится негорючее покрытие.

Нельзя применять для этого влагозащитные выключатели, предназначенные для внутренних помещений. Влагозащитные наружные устройства применяются на дачных участках, придомовых территориях, на строительных площадках. Применяется также как элемент освещения наружных паркингов. Читайте подробный материал про камеры скрытого видеонаблюдения.

Где поставить и как подключить

Тут все зависит от целей, которые ставятся перед розеткой, например, для питания электричеством беседки, розетку лучше устанавливать внутри самой этой беседки, для вывода на наружную стену дома или гаража – монтировать влагозащищенную розетку следует как можно ближе к козырьку, чтобы на нее не попадали капли дождя, но так, чтобы ею можно было пользоваться без дополнительных приспособлений (лестницы, стремянки, табурета), если вам необходима розетка прямо посередине двора, то вам подойдет садовый защищенный вариант. Учтите, что при выборе садового варианта розетки вам необходимо будет защитить её от воздействия снега, т.к. его таяние может значительно повлиять на работоспособность механизма.

Полезный совет: пользуйтесь розетками проверенных брендов, например ABB или Legrand – так вы обезопасите себя от неприятных последствий дешевой электрики

В любом случае, при установке уличной влагозащищенной розетки вы должны придерживаться нескольких правил:

  • Кабель, которым будет подключаться розетка, должен быть с защитным нулем (заземлением);
  • Как минимум – двойная оболочка, например АВВГ;
  • Кабель должен подводиться к розетке обязательно снизу, чтобы вода, которая будет по нему стекать, не попадала внутрь электроприбора.

Выбор розетки для наружной установки

Электроустановочные изделия для наружной установки должны отвечать целому ряду параметров. Прежде всего это степень защиты от проникновения влаги и пыли, но и электрические параметры должны соответствовать нагрузкам, подключаемым к розетке.

Номинальные параметры розеток для наружной установки

Начнем наш обзор с выбора номинальных параметров розеток. Их вы можете увидеть на коробке изделия или на его корпусе. Данные параметры позволят вам без внешнего осмотра составить представление о изделии.

Розетка с выключателем для наружной установки

Итак:

Одним из важнейших параметров является уровень защиты от влаги пыли. От этого параметра напрямую зависит цена розетки и варианты ее установки:

  • Уровень защиты обозначается аббревиатурой «IP». После нее идет две цифры. Первая обозначает уровень защиты от пыли, а вторая уровень защиты от влаги.
  • Уровень защиты от пыли измеряется от 0 до 6. Нуль обозначает полное отсутствие защиты от пыли. 6 означает полную пыленепроницаемость. Для наружной установки рекомендуется устанавливать розетки с пыленепроницаемостью в 4, что значит проникновение предметов размером до 1 мм, либо 5, что означает вероятность попадания пыли внутрь розетки, но при этом исключается вероятность нарушения пылью работоспособности устройства.
  • Уровень защиты от влаги измеряется от 0 до 8. Нуль означает полное отсутствие защиты, а 8 возможность работы устройства на глубине более 1 метра более 30 минут.
  • Инструкция рекомендует для наружной установки применять розетки с уровнем защиты не меньше 4, что означает защиту от брызг, попадающих с любой стороны. В некоторых случаях следует применять розетки с уровнем защиты в 5, что значит защиту от струй воды. Более высокие степени защиты будут актуальны для розеток переносок, которые могут оказаться в луже или быть частично затоплены.

Следующим важным параметром являются электрические характеристики розетки. Прежде всего это количество фаз, для которых она предназначена. Обычные розетки для бытовых приборов предназначены для однофазной сети и напряжения в 220В. Обычно они имеют 2 или 3 контакта.

На фото розетки для одно и трехфазной сети

Кроме того, на рынке достаточно широко представлены розетки для трехфазной и двухфазных сетей с напряжением в 380 или 660В. В первом случае розетка должна иметь пять контактов, а во втором четыре контакта.

Так же важным электрическим параметром является номинальный ток розетки. Изделия для однофазной сети обычно имеют параметры в 10, 16 и 32А. Изделия для трехфазной сети выпускаются номиналом в 10, 16, 32 и 64А. Выбор следует осуществлять исходя из нагрузки наиболее мощного потребителя, подключаемого к розетке.

Виды розеток для наружной установки

Следующим важным параметром для выбора является ее назначение, место и способ установки. Ведь водонепроницаемые розетки выпускаются для различных целей и исходя из целей может варьировать как их внешний вид, так и конструкция.

Розетка для скрытой проводки

Итак:

  • Прежде всего розетки делятся по способу монтажа на предназначенные для открытой и скрытой проводки. Наиболее часто применяются изделия для открытой проводки. Это обусловлено их ценой, а также выбором способа монтажа проводки (см. Правила монтажа электропроводки: рассмотрим подробно). Ведь для наружных работ зачастую применяется именно открытые типы проводок.
  • Если же вам необходима наружная розетка скрытого типа, то и такую можно найти. Но цена таких изделий несколько выше, а монтаж сложнее.
  • Но розетки делятся не только исходя из способа монтажа. Многое зависит и от способа их эксплуатации. Есть стационарные и передвижные изделия. Стационарные розетки имеют крепление для монтажа к стене или другим поверхностям.
  • Розетка водонепроницаемая предназначенная для переносок не имеет креплений. В лучшем случае это будет крючок.

Подключение с помощью Wi-Fi-роутера

Многие неопытные пользователи при покупке Wi-Fi-маршрутизатора полагают, что покупка данного устройства избавит их от заботы возиться с сетевыми кабелями и прочими проводами. Но нет, сетевой кабель нужен и здесь. Разница только в том, что его нужно подключить к маршрутизатору, а не к системному блоку вашего компьютера.

Тем не менее, Wi-Fi от этого не теряет своих преимуществ. После его правильной настройки вы сможете пользоваться интернетом всей семьёй. Это особенно актуально, если у ваших членов семьи есть свои компьютеры, ноутбуки, нетбуки или относительно современные телефоны с поддержкой Wi-Fi. Без маршрутизатора вам пришлось бы пользоваться одним компьютером (к которому подключен сетевой кабель), или постоянно переподключать этот кабель к устройству, с которого хотите зайти в интернет. Мало того, что это неудобно, так ещё и сетевой кабель довольно хрупкий, и его можно повредить, если постоянно дёргать и подключать.

Подключение с помощью Wi-Fi-роутера

Итак, для подключения интернета с помощью роутера следуйте дальнейшей пошаговой инструкции:

  1. Как и в первом случае, убедитесь в наличии сетевого кабеля. Также в предыдущей части статьи приведена его фотография.
  2. Найдите WAN-порт на вашем маршрутизаторе. Он расположен справа возле антенны (в некоторых моделях – слева), раскрашен синим цветом и зачастую имеет соответствующую надпись. Все остальные жёлтые разъёмы – это LAN-порты. Теперь немного теории. WAN и LAN – это типы компьютерной сети. WAN является глобальной сетью, проще говоря такой, с которой можно зайти в интернет. LAN представляет собой локальную сеть. Для них используется один и тот же вид кабеля в маршрутизаторе, так что вы можете вставить сетевой кабель в LAN-порт, но это не даст вам нужного эффекта.

    LAN-порты в роутере

  3. Вставьте сетевой кабель в WAN-порт. Разъём в маршрутизаторе расположен иным образом, ежели в системном блоке компьютера. Практически ко всем роутерам нужно подключать кабель так, чтобы «защёлка» была внизу.

    Вставляем сетевой кабель в WAN-порт

Теперь вам нужно проверить, всё ли в порядке с подключением. Об этом вам скажут следующие признаки:

  1. На маршрутизаторе горит индикатор WAN-подключения.

    Индикатор WAN-подключения

  2. В списке сетевых подключений появилось название вашего Wi-Fi (обычно это название компании-провайдера, пока вы его не поменяете).

    Выбираем название вашего Wi-Fi

  3. После подключения напротив имени вашей сети появится надпись «Подключено». Чтобы произвести подключение, кликните мышкой сперва на значок сетевых подключений, а затем на вашу сеть, и нажмите «Подключение». Затем введите пароль.

    Чтобы произвести подключение, кликаем мышкой сперва на значок сетевых подключений, а затем на сеть, и нажимаем «Подключение»

Зоны для размещения розеток и выключателей

Наличие требований государственных стандартов обязывает потребителей соблюдать правила устройств электроустановок.

Пространство влажных помещений делится на зоны.

Размещение электрических изделий происходит в заранее запланированной зоне комнаты.

Установка выключателей и розеток должна производиться на определенном расстоянии от источников водоснабжения.

Такой подход обеспечит безопасность для жизни при пользовании водных процедур.

Нормальная жизнедеятельность любого человека в собственном доме или квартире подразумевает использование электроприборов, таких как фен, электробритва и других приспособлений.

Нулевая зона — непосредственно сама ванная, душевая кабина, умывальник.

Первая зона — поверхность рядом с сантехникой (кранами, ванной, кабиной).

Вторая зона — находится на расстоянии, равным 60 см.

Третья зона — расположена далее 60 см.

Соответственно, чем дальше расположены выключатели и розетки от воды, тем гарантия безопасности выше.

Электрические установочные изделия должны быть в третьей зоне.

Применение защищенных от влаги розеток

По использованию обыкновенных розеток вопросов практически не возникает — где нужно, там и ставим. Но другое дело влагозащищенная розетка — особый класс розеток, которые применяются в особых случаях, а именно:

  • ванные помещения, и санузлы квартир (домов);
  • косметологические центры и фитнес клубы, где предусмотрены водные процедуры, сауны, бани, парилки, душевые;
  • бассейны и развлекательные центры типа дельфинариев, аквапарков и т.д.;
  • «уличное» применение (на внешней части зданий) и на промышленных объектах.

Ванная комната классической квартиры уже давно перестала быть архаичным помещением только с умывальником и чугунной ванной, теперь это высокотехнологичное помещение в котором устанавливают «стиралки», гидромассажи, джакузи, бойлеры, электрические вытяжки и сушилки.

Галерея изображений
Фото из
Несмотря на запреты ПУЭ проводить установку силовых точек в ванной комнате, иногда в подобных решениях есть действительная необходимость

Влагозащищенные электроустановочные изделия настоятельно рекомендованы к установке на кухне, особенно рядом с зоной мойки и рабочего стола

Высокая степень защиты позволяет использовать влагозащищенные электроустанововчные изделия в предбанниках саун и бань, в домашних бассейнах и рядом с душевой кабинкой

Розетки с защитой от пыли и влаги устанавливаются на террасах, верандах, в гаражах, в пределах входной группы

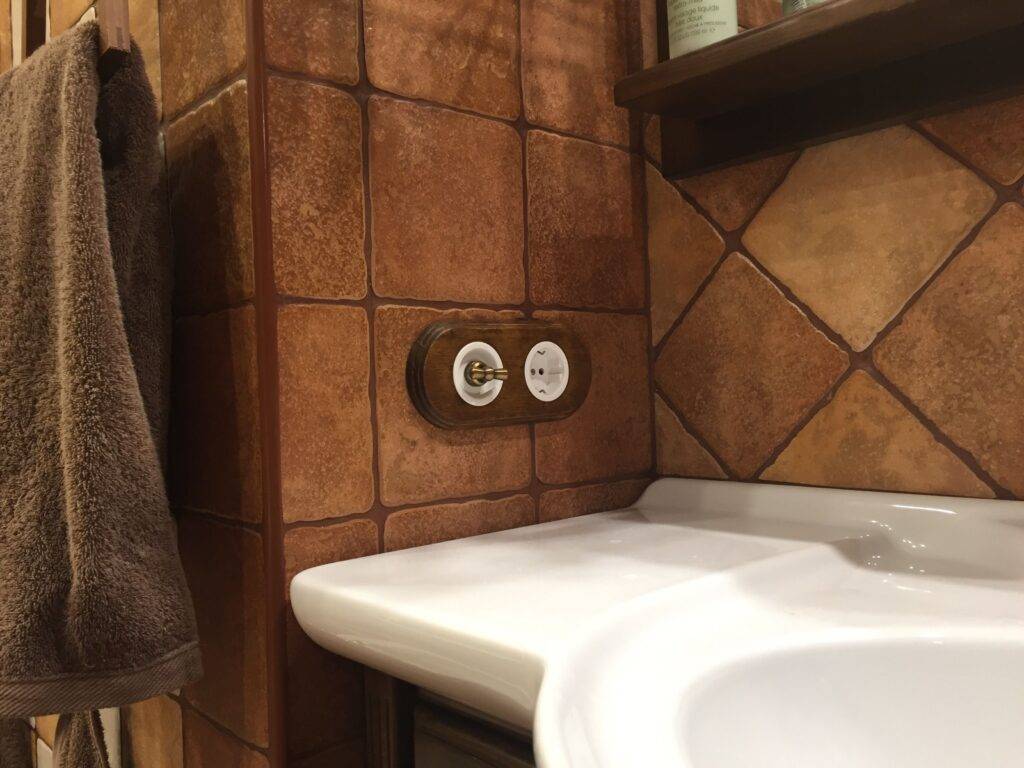

Расположение розеток в ванной комнате

Влагозащищенные розетки на кухне

Силовые точки в бассейнах и саунах

Использование на открытых площадках

Не забываем о необходимости наличия розетки под фен, плойку, электробритву и многое другое. Санузел тоже нуждается в таких элементарных вещах, как электрическая вытяжка и сушилка для рук после мытья. Всё это «добро» должно питаться от надёжного источника — электрической сети через влагозащищенную розетку.

Нынешние салоны красоты, спортивные фитнес-клубы предоставляют более чем широкий спектр косметологических и оздоровительных услуг, которые включают водные процедуры. Для безопасного обеспечения таких услуг и применяют влагостойкие розетки, в которые подключают обширный перечень электрических приборов и оборудование: начиная от сушилки до трубчатого электронагревателя (тэн-а) для «подогрева» камней в сауне.

Пространство ванной комнаты имеет несколько зон опасности наличия электроприбора, поэтому специалисты рекомендую монтировать розетки в зонах 2 и 3

О необходимости наличия влагостойких розеток в бассейне или аквапарке нет нужды и говорить. Невозможно нормально, а главное безопасно, включить ни один водокольцевой насос или другой нагнетательный агрегат для обеспечения циркуляции воды в резервуаре или наличии нужной силы потока воды на аттракционе.

Огромное количество промышленного оборудования работает от электрической сети в самых экстремальных погодных условиях окружающей среды или с наличием жидкость внутри агрегата. Дабы исключить систематическое или случайное негативное влияние влаги на электрическое соединение между сетью питания и оборудованием, повсеместно применяют влагозащищенные розетки с максимальным классом защиты оболочки.

Зачастую влагозащищенную розетку устанавливаю рядом с электрическим выключателем освещения, который тоже должен иметь аналогичный класс защиты от влаги и воды

Скрытая инсталляция

В этом варианте основная сложность заключается в подготовке посадочного гнезда. Необходимо высверлить или выдолбить углубление, в которое будет установлен блок розеток. Кирпичная стена легко поддается коронке с алмазным напылением. Железобетонные панели представляют большую сложность, дополнительно приходится применять бур перфоратора.

Подрозетник устанавливается в полученное глухое отверстие. Для надежности производится фиксация при помощи раствора алебастра или дюбель гвоздей. Дальнейший процесс установки достаточно прост и не представляет каких-либо сложностей:

  • С встраиваемой розетки удаляется декоративная верхняя часть корпуса;
  • Монтажный конец кабеля подключается к контактам;
  • Розетка устанавливается на свое посадочное место;
  • Вращением монтажного винта контактный блок фиксируется за счет расклинивания крепежных лапок;
  • Устанавливается и закрепляется винтами верхняя крышка корпуса.


Устанавливаем скрытую розетку.

Штробирование

Применяется для монтажа скрытой проводки, позволяя спрятать ее в стене. Сначала надо определить и разметить трассу на стенах ванной, где предполагается проведение кабелей. Располагать их следует вертикально по отвесу или под потолком, горизонтально. Дополнительно следует отметить места установки розеток.

Затем нужно перейти к непосредственной процедуре штробления. Она может осуществляться посредством штробера или перфоратора со специальной насадкой. При больших объемах подойдет дисковый режущий инструмент (болгарка с сегментным алмазным диском). Затем следует приложить кабели при помощи алюминиевой монтажной полосы или перфорированной. При их отсутствии прекрасно подойдет и алебастр. Можно использовать и дюбель-хомут. Далее останется только заделать канал с уложенными кабелями.

Монтаж в гипсокартоне

Перегородки из гипсокартона не теряют популярности до сих пор, поскольку это качественно, удобно и быстро. И прокладывать проводку под ним тоже удобно. Главное — избежать «встреч» с саморезами или шурупами, на которые крепят гипсокартон. Обычно в этом помогает проводка, уложенная в 20 см от пола.

Влагозащищенные розетки для улицы. Обзор возможностей и производителей

Влагозащищенная розетка. На летней террасе, в беседке или просто во дворе с газоном очень часто возникает необходимость в использовании электричества. Особые условия диктуют применения только специальных уличных влагозащищенных розеток. Существуют определенные правила подключения и монтажа таких электроустановок.

Общие правила безопасности

Прежде всего, следует максимально обезопасить использование как самих уличных электророзеток, так и подключенного к ним инструмента и оборудования, поэтому следует соблюдать несколько обязательных правил:

  • Под уличную влагозащищенную розетку – отдельный пакетник. Обязательно оборудуйте в щитке автоматический выключатель отдельно под розетки на улице. Им вы будете пользоваться довольно часто;
  • Никаких соединений на улице! Цельный кабель от щитка до самой розетки, без соединений и монтажных коробок за пределами помещения;
  • Не оставляйте розетки под напряжением. Схема использования уличных влагозащищенных розеток несколько отличается от привычной домашней. Вы должны включать розетку всякий раз, когда намереваетесь пользоваться ею и отключать, после использования. Это продлит срок службы как розетки, так и проводов, а также будет гарантировать максимальную безопасность.

Для чего нужна розетка на улице

Электроножницы Stihl подключены к уличной розетке

Можно, конечно же, использовать во дворе бензиновый инструмент, но электрический значительно дешевле, легче и более прост в эксплуатации. Вот несколько примеров, для чего вам может понадобиться розетка во дворе:

  1. Электропила (вместо бензопилы) – для спиливания деревьев в саду, нарезки дров;
  2. Электроножницы – уход за кустами;
  3. Электронасос погружной – чтобы не таскать воду ведрами из колодца;
  4. Компрессор водяной – для ухода за внешней стороной дома, тротуарной плиткой;
  5. Компрессор воздушный – уборка опавшей листвы;
  6. Электромангал, барбекю – для тех, кто не хочет возиться с дровами.

На самом деле сценариев применения такой уличной розетки гораздо больше, например, вы можете подключить стереосистему, ТВ или даже выставить на природе микроволновую печь, но эти случаи не являются характерными именно для применения на улице.

Где поставить и как подключить

Тут все зависит от целей, которые ставятся перед розеткой, например, для питания электричеством беседки, розетку лучше устанавливать внутри самой этой беседки, для вывода на наружную стену дома или гаража – монтировать влагозащищенную розетку следует как можно ближе к козырьку, чтобы на нее не попадали капли дождя, но так, чтобы ею можно было пользоваться без дополнительных приспособлений (лестницы, стремянки, табурета), если вам необходима розетка прямо посередине двора, то вам подойдет садовый защищенный вариант. Учтите, что при выборе садового варианта розетки вам необходимо будет защитить её от воздействия снега, т.к. его таяние может значительно повлиять на работоспособность механизма.

Полезный совет: пользуйтесь розетками проверенных брендов, например ABB или Legrand – так вы обезопасите себя от неприятных последствий дешевой электрики

В любом случае, при установке уличной влагозащищенной розетки вы должны придерживаться нескольких правил:

  • Кабель, которым будет подключаться розетка, должен быть с защитным нулем (заземлением);
  • Как минимум – двойная оболочка, например АВВГ;
  • Кабель должен подводиться к розетке обязательно снизу, чтобы вода, которая будет по нему стекать, не попадала внутрь электроприбора.

Степени защиты

По степеням защиты, уличные влагозащищенные розетки, имеющиеся в продаже подразделяются на три группы по степеням защиты:

  1. IP 44 – защитит только от водяных брызг, т.е. от случайного попадания капель. По сути, вся защита такой розетки заключается в наличии шторки, закрывающей контакты тогда, когда вы ею не пользуетесь. Такую розетку можно монтировать на стену на высоте, достаточной, чтобы на нее не попадали брызги от падающих на почву капель дождя; Розетка ABB с защитой IP44
  2. IP 55 – наиболее приемлемый вариант розетки для установки на столбах, на заборе или на внешней стороне беседки, т.к. этот класс защиты обеспечивает уже защиту от струй воды, а значит и безопасность выше. При установке следует учитывать, что такая розетка должна монтироваться выше предполагаемого уровня снега, т.к. длительное воздействие снежного покрова приведет к её поломке; Розетка Legrand с защитой IP55
  3. IP 66 – защищает от мощных водяных струй, например на автомойке или при воздействии штормовых волн. В пределах дома или дачного участка такая степень защиты является избыточной, поэтому переплачивать за такую розетку не стоит. Розетка ABB с защитой IP66
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
