Виды и монтаж чугунных труб для наружной канализации

Внутренний и внешний диаметры чугунной канализационной трубы: сортамент

Трубные изделия из чугуна используются при монтаже внутренних и наружных (безканальных и канальных) трубопроводов для канализации. Срок их службы иногда достигает ста лет. Сортамент чугунных канализационных труб и соединительных элементов определяется ГОСТом 6942-98, причем достаточно жестко.

Сортамент трубной продукции из чугуна

Существует всего три единицы сортамента, которые отличаются величиной поперечного сечения. Два основных вида: SMU – с гладкими концами и SME – один конец гладкий, второй с раструбом. Маркируются трубные изделия из чугуна по номинальному сечению.

Первая часть надписи – марка материала, вторая часть – номинальное сечение (например, если в маркировке указано DN 100, то внутренний диаметр чугунной канализационной трубы 100 мм, наружный – Ø110 мм). Изделия с раструбом подразделяются на 3 класса – А, Б, ЛА (в зависимости от толщины стенки).

Вес полностью зависит от размеров, например, труба чугунная канализационная ду50 – 11 кг, ду100 – 25 кг, ду150 – 40 кг, ду 1000 – 620 кг. Но это всего лишь предполагаемая масса, которая может значительно отличаться от реальной. Из-за большого веса трубные изделия из чугуна продаются отрезками длиной 0,75-7 м.

При выборе следует учитывать, что не стоит приобретать материалы с толстой стенкой, если давление в системе невысокое. Это снизит расходы на покупку, транспортировку и монтаж.

Преимущества трубной продукции из чугуна

  • рассчитаны на 80-100 лет эксплуатации, не теряя при этом качеств;
  • устойчивость к образованию коррозийного слоя;
  • устойчивость к механическим повреждениям;
  • способность выдерживать мороз до -60оС;
  • пластичность;
  • низкие расходы на эксплуатацию (редко требуется ремонт);
  • простая утилизация и переработка;
  • экологическая безопасность;
  • широкий диапазон рабочих температур;
  • возможность закапывать на глубину до 10-и метров;
  • при монтаже можно использовать сварку, раструбные соединения и фитинги.

К недостаткам можно отнести большой вес, шероховатость внутренней поверхности и необходимость в особых материалах для монтажа герметичных соединений.

Монтаж системы канализации из чугуна

Для внутренней канализации используется труба чугунная 50 (ду) и 100 (ду).

Монтаж производится при помощи фитингов

  • колен (раструбных, раструб-гладкий торец, фланцевых);
  • отводов (раструбных, 10°, 15°, 30°, 45°, 60°, раструб-гладкий торец 10°, 15°, 30°, 45°, 60°0;
  • двойных раструбов;
  • патрубков (фланец-раструб, раструб-гладкий торец, с переходом на сталь);
  • заглушек;
  • выпусков;
  • тройников;
  • крестовин;
  • переходов.

Для обеспечения герметичности обязательно использование уплотнительной прокладки. При вертикальной укладке (например, стояка – труба канализационная Ø 110) трубопровод навешивается на опоры и прикрепляется к стене скобами и хомутами. Подобный способ монтажа обусловлен весом изделий из чугуна, например, чугунная Ø100 вес 20.8 кг.

Трубные изделия всех производителеей изготовлены по единым размерам. Например, труба чугунная 150 такая же в России, как и на Украине, поэтому они полностью взаимозаменяемы.

Но это условие не в силе, если старая канализация установлена из материала, изготовленного до 1974 года. В этом случае необходимы переходники.

Размеры наружной канализации определены Санитарным Нормам и Правилам (СНиП)

  • внутриквартальная сеть – диаметр чугунной канализационной трубы 150 мм;
  • уличная сеть – 200 мм;
  • уличная ливневая сеть – 250 мм.

Наружные сети монтируются в основном раструбным способом:

  • гладкий конец одного отрезка помещается в раструб другого;
  • свободное пространство заполняется паклей и зачеканивается при помощи специального инструмента и молотка;
  • пакля должна заполнить 2/3 объема раструба;
  • оставшаяся треть заполняется цементным раствором или силиконовым герметиком.

Чтобы правильно устроить систему канализации, необходимоправильно рассчитать диаметр чугунной трубы и фитингов. Размеры варьируются в достаточно широком диапазоне, позволяющем установить трубопровод практически любой конфигурации.

Асбестоцементные трубы

Асбестоцементные трубы долговечные, поэтому из них и делают канализационный трубопровод. Цемент и асбестовое волокно не разрушаются от гнили, кислот или коррозии.

Асбестоцементные трубы в системе ливневой канализации

Преимущества:

  • дешевизна,
  • долговечность,
  • устойчивость к кислотам, щёлочам, агрессивным средам,
  • прочность,
  • простота монтажа,
  • устойчивость к образованию засоров.

Недостатки:

  • хрупкость, неустойчивость к механическим воздействиям,
  • вред людям и окружающей среде.

При низкой стоимости и долговечности асбестоцементные трубы — не лучший вариант. Перевозить и монтировать их тяжелее, чем полипластик — вес выше, чем у полимеров. Также асбестоцемент крошится по краям, из-за чего нарушается герметичность при неправильных или некачественных соединениях. Самое опасное, в особенности для внутренних соединений: экологический вред асбестобетона. Асбест выделяет канцерогены, с ним опасно работать, а рядом с ним жить.

Как ремонтировать

Чтобы  заделать трещину в канализационной чугунной трубе, необходимо произвести ее ремонт. Для этой цели понадобится приготовить специальную смесь, состав ее несложно найти в интернете.

После того как смесь приготовлена, при помощи шабера разделываются и углубляются края трещины.  Далее производится обезжиривание. На завершающем этапе образованное углубление необходимо замазать ранее приготовленной смесью.

Восстановить герметичность также можно при помощи самодельного хомута. Для этого понадобятся два-три куска плотной резины и металлические пластины к ним. Полученная в результате прокладка прижимается к трубе при помощи обруча, оснащенного болтом для стягивания.

Вместо обруча можно использовать проволоку, затянув ее при помощи плоскогубцев, но надежность такого хомута будет сомнительной.

Место монтажа

После того как будет составлена схема монтажа, на месте определяются, где будет проходить обводка труб водоснабжения. На стенах размечаются точки проходов трубопровода и делаются отверстия.

Проверяется возможность и удобство установки крестовин, для врезки и стыковки различных сантехнических приборов.

Делается разметка точек крепления трубопровода к стенам, а также подготавливается место вывода внутреннего трубопровода наружу помещения.

На участке роются траншеи. Готовится котлован под установку септика.

Выполнив на месте все подготовительные работы, можно приступать к монтажу канализационной системы.

№2. Чугунные трубы для внутренней канализации

Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется. Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.

Преимущества чугунных труб:

  • долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
  • высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
  • способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
  • стойкость к перепадам температур;
  • устойчивость к огню;
  • экологическая безопасность;
  • неплохая звукоизоляция.

Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:

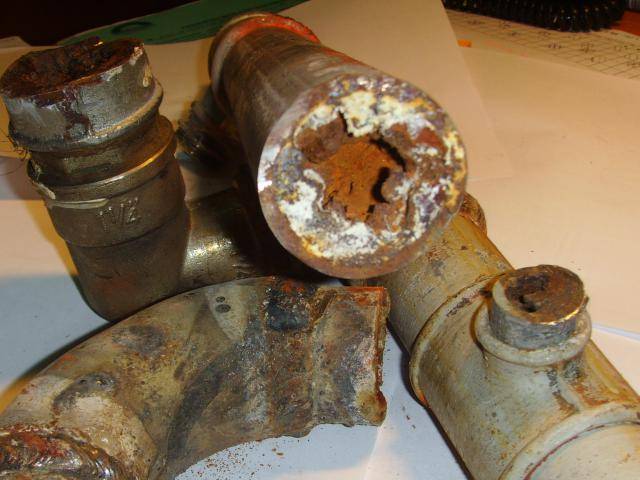

  • стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
  • большой вес труб, что усложняет транспортировку;
  • сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки;
  • подверженность процессам коррозии;
  • высокая стоимость.

Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем. На данный момент использование чугунных труб также обосновано при обустройстве наружных участков частных канализаций и внутридомовых стояков.

При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается. Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.

Классификация канализационных труб

Трубы для канализации различаются по конструкции в зависимости от места установки и эксплуатации. Для наружной канализации используют трубы с большим диаметром, через которые будут проходить большие объёмы сточных отходов. К таковым относятся бытовая, ливневая канализация и водопропускные сооружения.

Для внутренней канализации используют трубы и фитинги с меньшим внутренним диаметром изделия, которых достаточно для отвода сточных вод из помещения.

Какие трубы для канализации бывают?

Канализационные трубы изготавливают из чугуна или пластика. Пластиковые трубы имеют меньший вес, их легко устанавливать, они не требуют дополнительной обработки и цена на них существенно ниже, чем на чугунные изделия. В настоящее время широкой популярностью пользуются трубы из пластика:

  • ПВХ — поливинилхлоридные;
  • ПЭ — полиэтиленовые;
  • ПП — полипропиленовые.

ПВХ трубы для канализации

Трубы из поливинилхлорида применяют для строительства наружной и внутренней канализационных систем. Для наружной канализации используют ПВХ трубы с большим проходным диаметром. Различают ПВХ трубы по параметрам рабочей среды:

  • гофрированные — за счет отличной гибкости, гофротрубы легко монтировать без использования дополнительного оборудования;
  • напорные — применяют в системах, где возникает высокое давление при движении сточных вод;
  • безнапорные — используют там, где рабочая среда движется самотеком (скорость движения рабочего потока не превышает 8 м/с).

ПВХ трубы и фитинги отлично выдерживают сточные воды с температурой до +70°C, а также обладают хорошей стойкостью к различным механическим повреждениям. Но воздействие химически-агрессивных сред могут повредить внутреннюю стенку трубы, что в последствие может привести к образованию засора.

Канализация из полиэтиленовой трубы

Полиэтиленовые трубы предназначены для наружных и внутренних напорных трубопроводов. Их можно использовать в температурном диапазоне от -40 до +40°C. Если температура превышает заданный диапазон — полиэтиленовые трубы подвергаются расширению, что в свою очередь может привести к аварийной ситуации и выходу рабочей среды наружу. Поэтому мы не рекомендуем Вам использовать полиэтиленовые трубы для канализации, в которой отводится горячая вода.

Трубы из полипропилена

За счет своих характеристик, полипропиленовые трубы отлично подходят строительства и ремонта канализационных систем. Они стойко выдерживают механические повреждения и не разрушаются под воздействием кислот и щелочей. Температура рабочей среды может достигать до 100°C, что позволяет трубы из полипропилена широко использовать в различных промышленных областях.

Важно: Если в качестве рабочей среды будет использоваться кислоты или масла, то рекомендуем использоваться НПВХ трубы. Перед покупкой уточняйте, с какой средой совместимы канализационные трубы

Чугунные трубы для канализации

Чугун обладает высокой коррозионной стойкостью по сравнению с пластиком. Но производство чугунных трубопроводов и фитингов трудозатратно, что в свою очередь повышает конечную стоимость всей канализационной системы, состоящей из чугунных изделий. Чаще всего, чугунные трубы монтируют в местах организации стояков и вывода сточных сред в места их сбора.

Достоинства труб из чугуна:

  • высокая прочность;
  • долговечность;
  • отличные коррозийные свойства.

Недостатки чугунной трубы:

  • большой вес;
  • шероховатость – образованная на внутренних стенках изделия способствует нарастанию грязи, что снижает проходимость рабочей среды по трубе;
  • большая цена;
  • необходимы навыки монтажа чугунных изделий;
  • без использования особых материалов не позволит создать герметичное соединение стыков между трубами.

Какие виды канализационных труб существуют?

Есть две основные разновидности канализационных труб — чугунные и пластиковые. Чугунные из разряда «на века», точнее, их хватает лет на 80. Но они имеют свои недостатки: тяжеловесность, неровную внутреннюю поверхность, которая приводит к задержке отходов и засору, и они ещё и продаются по высокой цене.

Пластиковые трубы бюджетные, легкие, гладкие внутри и выглядят более современно. И всё же их долговечность часто не превышает 50 лет.

Если в Ваши планы не входит установка «памятника канализации» из чугуна, можно воспользоваться удобными в работе пластиковыми трубами.

Такие трубы делают из трех видов материала:

  1. поливинилхлорида (ПВХ). Это высокопрочный, морозостойкий и жаропрочный материал. Трубы из ПВХ делятся на 3 класса в зависимости от прочности — легкие, средние и тяжелые;
  2. полипропилена (ПП). Трубы из этого материала удобно укладывать, потому что они менее жёсткие, чем из ПВХ. Но в грунте они оказываются незащищёнными от натиска грызунов, а также могут деформироваться под давлением грунта;
  3. гофрированного полиэтилена. Это трубы большого диаметра — высокопрочные и гладкие внутри.

Трубы не идентичны по своим характеристикам, и назначение их тоже различно. Средние трубы из ПВХ укладывают под автомобильными дорогами, а тяжёлые — под трассами с большой автомобильной нагрузкой и под промышленными предприятиями. Для коттеджа подойдут лёгкие — их можно закладывать в грунт на небольшую глубину.

Рассмотрим подробнее варианты трубопроводов, которые понадобятся для установки канализации в коттеджах.

Какую информацию несут цвета труб?

Поскольку пластиковые трубы бывают разных видов, то чтобы устранить путаницу, их при производстве окрашивают:

  • Трубы из полиэтилена — в чёрный цвет
  • Трубы ПВХ – в оранжевый или светло-коричневый цвет
  • Трубы из полипропилена – в серый цвет

Почему гофру считают важным звеном в системе канализации?

Популярнейшим товаром на рынке канализационных материалов является гофра для унитаза и других сантехнических приспособлений.

Она избавляет от массы трудностей: позволяет обеспечить временный смыв из ещё не прикреплённого к полу унитаза (при ремонтных работах) и произвольно менять угол поворота трубы в каком угодно направлении.

Это обстоятельство особенно важно потому, что туалетная комната может быть разных размеров и конфигураций, и установка унитаза может быть произведена в самом неожиданном месте по отношению к стене. На трубу со статичным углом может не оказаться свободного пространства

При растяжении термопластичная гофра не теряет прочности. Она соединяется с водосливом с помощью манжета и служит переходником. Диаметр такой трубы колеблется от 231 до 500 мм.

Прикрепить гофру может даже не опытный в этом деле человек. Монтаж происходит очень быстро и легко.

Однако следует учитывать, что гофра не слишком прочна, поэтому обращаться с ней нужно аккуратно. Также нельзя допускать резкого угла её поворота — это может привести к быстрому засору.

Разновидности чугунных труб

Существует 2 типа труб из чугуна, отличающихся друг от друга способом соединения.

Раструбные трубы являются более привычным для нас вариантом. На одном конце у них есть небольшое расширение (раструб), другой конец трубы не имеет никаких выступов. Именно гладкий конец одной трубы вставляется в раструб другой. Такое соединение выглядит достаточно эстетично, но сложнее в обслуживании.

Труба с раструбом

Безраструбные трубы соединяются друг с другом при помощи хомутов. Во внутренней канализационной системе трубопроводы, соединенные таким способом, рекомендуется замаскировать. Но ремонт и обслуживание такой канализационной сети проводить гораздо проще.

Безраструбная канализация

Смотровой люк на старом чугунном стояке

Кроме различия в способе соединения трубы отличаются по диаметру. В жилых помещениях наиболее распространены 3 типоразмера:

  • диаметром 50 мм и толщиной стенки 4 мм устанавливают для отвода стоков от умывальников, раковин;
  • диаметром 100 мм и толщиной стенки 4 мм используют в качестве стояков, идущих от унитаза;
  • диаметром 150 мм и толщиной стенки 5 мм применяются при повышенной нагрузке.

При выборе труб необходимо учитывать не только типоразмер и способ соединения, но и проверить качество изделия.

Чугунные трубы имеют свои преимущества и положительные качества, поэтому применяются в современных канализационных системах

На что обратить внимание при выборе чугунных труб

Чугунная труба сможет долго прослужить, только если она соответствует следующим параметрам качества.

  1. Нужно, чтобы внутренняя и наружная поверхность трубы были ровными, без пятен.
  2. По срезу трубопровода можно определить его зернистость, которая должна быть мелкой и равномерной.
  3. Важным показателем качества является ровная на всем протяжении трубы толщина стенок.

Производство чугунных труб

Установка чугунных труб

Вообще, трубы, выполненные из чугуна, сейчас редко устанавливаются владельцами загородных домов в связи с описанными выше недостатками. Особенно если монтаж канализации решено произвести собственными силами, так как работа с чугунной продукцией требует определенного опыта. Принципиально монтаж чугунных труб не отличается от установки трубопроводов, выполненных их другого материала.

Монтаж чугунных труб

Для начала производят разметку в тех местах, где будут установлены трубы.

Кроме того, надо определиться со способом фиксации трубы к стене.

Самым простым вариантом является использование хомутов, которые устанавливают на трубопроводе ниже места соединения труб. При этом соседние крепежи не должны быть удалены друг от друга больше чем на расстояние, равное десятикратному диаметру для горизонтальных труб, и 1-2 м для вертикальных стояков.

Крепеж к стене хомутами

При помощи хомутов можно осуществлять жесткое и нежесткое соединение. В первом варианте металлический хомут затягивается туго, а между ним и трубой ставится резиновая прокладка, во втором – прокладку не используют, а болт на хомуте закручивают не до конца. Оба случая помогут избежать создания внутри труб напряжения.

От стены до стояков расстояние должно быть минимум 0,4 см.

Согласно другой методике крепления трубы прокладывают, пряча их в стене. Для этого по разметке сначала штробят в стене канал, ширина которого должна быть немного больше диаметра труб, чтобы избежать напряжения и повреждения трубы.

Канализационные трубы в стене

Перед укладкой в полученный паз трубу обматывают мягкой материей, а при необходимости в теплоизолирующий материал. После этого можно штукатурить стену с трубой. Такой монтаж позволяет спрятать канализацию.

После того как выбрали метод крепежа можно перейти уже непосредственно к монтажу.

Шаг 1. Подготавливают систему монтажа (крепят хомуты или проделывают штробу).

Шаг 2. Собирают трубопровод. Методика соединения зависит от того, раструбные трубы или нет.

Раструбное соединение производят следующим образом:

Раструбное соединение

  • гладкий конец трубы обматывают смоляной лентой, скрученной в 80 мм жгут;
  • трубу обмотанным концом вставляют в раструб другой трубы;
  • при помощи узкой деревянной лопатки и молотка жгут забивают в раструб таким образом, чтобы уплотнитель занимал 2/3 соединения;
  • проверяют, одинаков ли зазор между раструбом и вставленной в него трубой;
  • заливают сверху уплотнитель, в качестве которого может выступать асбестоцемент, сера, раствор цемента или расширяющийся цемент.

Цемент и асбестоцемент применяются, когда необходимо получить жесткое соединение.

Соединение двух чугунных труб

Монтаж безраструбных труб отличается лишь по принципу соединения, осуществляемого при помощи стального прочного хомута, на внутренней поверхности которого вложена манжета. Для этого трубы стыкуют между собой, а стык фиксируют хомутом. Сейчас для обустройства внутридомовой канализации все чаще применяют пластиковые трубы, которые гораздо легче монтировать. Но в старых домах перед этим необходимо произвести демонтаж чугунной канализации. Как поставить заглушку на канализационную трубу, Вы можете просчитать в нашей статье.

Методика сборки

На практике часто приходится сталкиваться с двумя типами соединений:

  • однотипных труб, то есть чугунных;
  • сборка пластик-чугун.

Рассмотрим подробно каждый из них.

Как выполняется соединение ТЧК.

Применение раструбных труб делает монтаж более удобным, поэтому рассмотрим, как производится их стыковка.

Алгоритм действий выполняется в следующем порядке:

  1. производят очистку концов соединяемых труб, после чего на раструб и гладкий конец наносят смазку, потом производят их состыковку. Необходимо заметить, что раструб должен быть на трубе, к которой выполняется подсоединение. То есть на уже установленную;
  2. далее выполняется чеканка, для этого в зазор между раструбом плоским концом чугунных канализационных труб вставляется просмоленный уплотнитель (например, пакля). Им необходимо забить раструб примерно на две трети. В качестве инструмента используется лопатка из дерева и молоток;
  3. для заполнения оставшегося пространства в раструбе используют не пропитанный уплотнитель, это повышает качество сцепления с цементом;
  4. приготавливается цементный раствор, рекомендуем использовать марки 300 или 400 в пропорции к воде 1/9;
  5. приготовленный раствор выливают в раструб, после чего он утрамбовывается.

Реализация раструбного соединения

При стыковке очень важно, чтобы была полная герметизация соединения. С этой целью при монтаже канализационных труб из чугуна производится замена раствора цемента на герметик. Такой вариант более надежен, но значительно дороже

Такой вариант более надежен, но значительно дороже.

Как соединить чугунную канализационную трубу с пластиковой.

Данный тип стыковки выполняется значительно проще. Для выполнения соединения чугунной и пластиковой труб канализационной системы потребуется купить соединительный манжет и герметик.

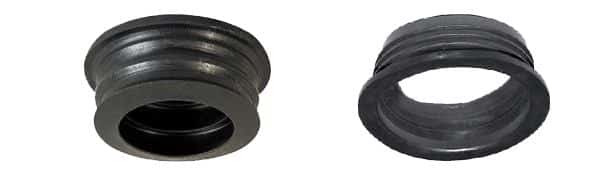

Соединительный манжет

Процесс происходит в следующем порядке:

  • необходимо прочистить внутреннюю поверхность раструба;
  • на очищенное место наносится герметик;
  • устанавливается манжет, к нему подсоединяется труба из пластика, после чего соединение принимает показанный на рисунке вид.

Подключение пластикового отвода к чугунному стояку

Чугунные детали: обзор всех за и против

Канализационные трубы изготавливаются из серого чугуна способом центробежного литья, после чего их обрабатывают при помощи режущих инструментов. Наружная и внутренняя поверхность элементов покрывается специальным битумным составом. Он защищает металл от коррозии, а так же придает большую гладкость поверхности, улучшая пропускную способность труб. Диаметр элементов варьируется от 5 и до 15 см, толщина стенок – 10-12 мм. Для обустройства соединений предусматриваются раструбы, длина которых в зависимости от диаметра трубы может быть от 60 до 80 мм.

Традиционные чугунные трубы по-прежнему широко используются для обустройства внутренней канализации. Это очень надежный, долговечный и прочный вариант

Выпускаются так же фасонные элементы: заглушки, фитинги и пробки, предназначенные для временной или постоянной блокировки ветвей трубопровода, крестовины для разветвления прямого направления магистрали, а так же тройники или кресты, формирующие различные разветвленные конфигурации трубопровода. Фитинги используются в качестве соединительных элементов системы канализации. Устанавливаются на разветвлениях, различных поворотах и переходах с одного диаметра трубы на другой. Выпускаются переходные элементы для работы с трубами разных диаметров и прямые для деталей одинакового диаметра.

К достоинствам чугунных деталей относят:

  • Высокая прочность и надежность.
  • Способность выдерживать значительные перепады температуры, а так же долговременное воздействие горячей жидкости.
  • Срок службы, достигающий 90-100 лет.
  • Экологическая безопасность.
  • Устойчивость к воздействию огня.
  • Хорошая звукоизоляция.

Нужно знать, что длительный срок эксплуатации обуславливается отсутствием брака при производстве труб: свищей, швов, шлаков, присутствующих в антикоррозийном покрытии. Поэтому перед монтажом следует обязательно проверить качество изделий и простучать каждое из них, так можно обнаружить трещины и другие скрытые дефекты.

Недостатком изделий из чугуна считается их большой вес, что существенно затрудняет транспортировку и монтаж. Так же установка таких элементов так же достаточно сложна

Крайне важно грамотно соединить детали, от этого зависит бесперебойная работа канализации. Самым распространенным методом соединения считается конопатка или зачеканка зазоров между раструбом и установленной в него фасонной частью с помощью каболки. Еще один недостаток чугунных сливных труб – шероховатость внутренней поверхности, что способствует появлению отложений

Со временем они могут полностью перекрыть просвет

Еще один недостаток чугунных сливных труб – шероховатость внутренней поверхности, что способствует появлению отложений. Со временем они могут полностью перекрыть просвет.

Техника монтажа

Инструмент, необходимый для осуществления монтажа канализации внутри дома:

  • перфоратор с набором сверл и долото;
  • шуруповерт;
  • электродрель;
  • болгарка;
  • измерительная рулетка;
  • маркер или карандаш;
  • нож.

Монтаж внутри помещения рекомендуется начинать с подключения дальних объектов — ванной комнаты, туалета. Раскладывается набор деталей в порядке их соединения. Делается тщательный замер, и нарезаются фрагменты труб.

Разрез осуществляется под углом 90°. На отрезанном конце напильником снимается фаска, зачищается наждачной бумагой. Если это не сделать, можно повредить уплотнительную резинку в раструбе. Такой брак обнаружится только при запуске объекта в работу.

Стандартная схема подключения в жилых помещениях предусматривает наличие трех сантехнических магистралей. Это:

  • туалет;
  • ванная комната;
  • кухня.

Диаметром 110 мм подключается туалет. Линия, идущая от него, выполняет роль коллектора. В нее будет производиться врезка из ванной комнаты и туалета.

Поскольку у пластика маленький удельный вес, крепление трубопровода к стенам достаточно делать одним хомутом с саморезом.

После завершения внутренней разводки ведется сборка наружной магистрали. Начинается монтаж от дома к септику. Трубы укладываются раструбом к приемному коллектору.

При сборке наружной магистрали необходимо строго выдерживать угол наклона, чтобы избежать застоя жидкости в канализации. Рекомендуемый уклон — 2-15 см на 1 пог. м.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
