Виды электрических розеток

Популярные производители

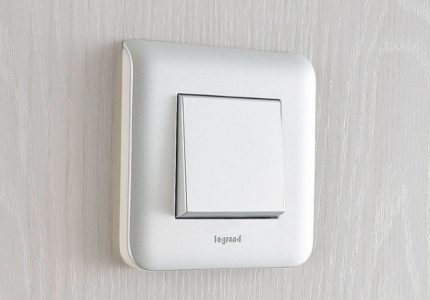

Коммутатор света Легранд От производителя выключателей, как и других товаров, зависит множество параметров: качество исполнения, срок службы, внешний вид, состояние элементов, другие характеристики. Компании, которые работают давно и постоянно поддерживают уровень покупательского интереса, с большей ответственностью относятся к производству изделий.



Французская фирма Legrand входит в пятерку крупных производителей электрики в Европе. Направление работы – разработки и улучшения. В некоторых странах продается под другими названиями – Контактор, BTicino, Sarlam, другие. Список моделей отличается разнообразием, при этом каждое изделие проходит несколько стадий проверки, что гарантирует качество, надежность

Отличительная особенность каждого товара марки – корпус из самозатухающего пластика (важно для высоковольтных сетей)



Выключатель света АВВ

Шведская компания АВВ является одним из мировых лидеров по производству электротехнических элементов в мире. Преимущественное направление – модульные изделия, из которых можно собирать комплекты в произвольном порядке. Корпуса изготавливаются из ударопрочных, УФ-устойчивых материалов.

Среди российских производителей отдельное место занимает фабрика «Кунцево-Электро». Компания работает больше 30 лет. Дизайн изделий лаконичный. Выключатели и розетки бренда отличаются большим сроком службы, малой стоимостью.

Классические одно-, двухклавишные выключатели – только один из вариантов устройства. Современные коммутаторы сочетают несколько функций, отличаются нестандартными решениями, дизайном. Пользователи отдают предпочтение новым разработкам, которые могут повысить комфорт использования, решить некоторые вопросы. Чтобы подобрать нужный вариант, учитывают параметры сети, помещения, затем личные предпочтения.

Виды современных выключателей

Современные выключатели света расположены на расстоянии от лампочек, часто даже в другом помещении. Механические, акустические, сенсорные, с пультом дистанционного управления, с таймером и датчиком движения (или присутствия) – любые выключатели света теперь совершенно безопасны.

  • Клавишные, поворотные, диммеры, шнуровые и кнопочные относятся к механическим устройствам. Чтобы их задействовать, нужно приложить механическое усилие.
  • Акустические коммутаторы срабатывают на звук хлопка ладонями, к выключателю прикасаться не нужно. Параллельно с акустическим часто устанавливают механический коммутатор, чтобы при резком звуке извне не происходило незапланированное включение/отключение света в помещении.
  • Сенсорные выключатели включаются прикосновением к кнопке без нажима. Работу прибора обеспечивает электронная схема, с которой связан сенсор. Могут быть совмещены с функцией датчика движения или присутствия и с дистанционным управлением.
  • Диммеры позволяют плавно регулировать освещённость в комнате, иногда также дистанционно посредством пульта.

Клавишные выключатели наиболее популярны. При ремонте или перепланировке их можно перенести в любое удобное место или заменить на новые. В зависимости от числа клавиш выключатель будет включать 2, 3 или 4 лампочки. Например, из прихожей включить свет в ванной, или туалете, а из кухни осветить гостиную и коридор.

Накладные или наружные выключатели применяют в деревянных домах, банях, беседках, гаражах или мастерских, где проводка проложена открытым способом. При скрытой проводке выключатели устанавливают в углублении стены.

Монтаж выключателей и других приборов управления светом

Чтобы установить клавишный выключатель на стену, нужно подготовить под него углубление в стене размером немного больше подрозетника. Если проводка уже уложена и скрыта слоем штукатурки, то нужно определить фазный или нулевой провод подведён к месту установки. Отвёрткой индикатором это сделать несложно. К выключателю должна подходить фаза. Если подведён нулевой провод, то в разделительной коробке обязательно нужно отсоединить от ноля и подсоединить к фазе. Иначе при замене лампочки или светильника есть риск получить удар током при отключённом положении клавиши выключателя.

Из инструментов понадобятся: отвёртка-индикатор, отвёртки под крестовой и прямой винт, строительный уровень, нож для зачистки проводов, гипс или алебастр, шпатель, подрозетник и выключатель. Для безопасной работы нужно отключить электроэнергию соответствующим автоматом. После того как линия обесточена, нелишне ещё раз убедиться, что напряжение отсутствует.

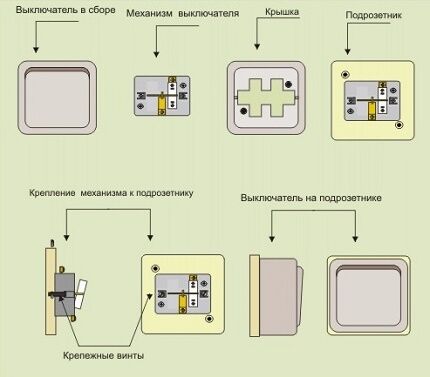

Выключатель следует разобрать на составные части: клавиши, защитную рамку и механизм с контактами. В подготовленное углубление нужно посадить на заложенный рание раствор подрозетник с заведёнными в него проводами. Отверстия под крепление механизма в подрозетнике установить по уровню и утопить вровень с плоскостью стены. Излишки раствора снять шпателем и выровнять.

Когда раствор полностью высохнет, ножом зачистить 1 см проводов и прочно закрепить в гнёздах винтом или подпружиненной клеммой. Механизм завести в подрозетник, привинтить к его корпусу и затянуть винты с распорными лапками. Защитная панель крепится либо на винты, либо защёлкивается на металлической рамке. Клавиши аккуратно вставляют в выключатель и проверяют всю конструкцию на надёжность крепления. Собранный выключатель должен прочно держаться в стене и не иметь перекоса.

Далее можно подключить питание и проверить работу клавиш включателя. Смена положения клавиш должна происходить легко в обе стороны. Выпадающие клавиши указывают на ошибки монтажа или брак производителя. Двухклавишный выключатель устанавливается аналогично с той лишь разницей, что контактов там на один больше.

К выбору устройства управления светом следует отнестись ответственно. Выключатель является предметом интерьера, поэтому удачно подобранная модель, помимо выполнения прямых функций станет украшением комнаты и всего дома.

АЗИЯ

СТРАНЫ

ТИП РАЗЪЕМА

НАПРЯЖЕНИЕ

ЧАСТОТА

Афганистан

C,F

220 В

50 Гц

Саудовская Аравия

A,B,F,G

110 В / 220 В

60 Гц

Бахрейн

G

230 В

50 Гц

Бангладеш

A,C,D,G,K

220 В

50 Гц

Бутан

D,F,G

230 В

50 Гц

Бирма

C,D,F,G

230 В

50 Гц

Китай

А,I,G

220 В

50 Гц

Кипр

G

240 В

50 Гц

Филиппины

A,B,C

220 В

60 Гц

Индия

C,D

230 В

50 Гц

Индонезия

C,F,G

127 В / 230 В

50 Гц

Ирак

C,D,G

230 В

50 Гц

Иран

C,F

230 В

50 Гц

Израиль

H,C

220 В

50 Гц

Япония

A,B

100 В

50 Гц / 60 Гц

Йемен

А,D,G

220 В / 230 В

50 Гц

Камбоджа

A,C

230 В

50 Гц

Катар

D,G

240 В

50 Гц

Казахстан

C

220 В

50 Гц

Корея, Южная

A, B,C,F

110 В / 220 В

60 Гц

Северная Корея

A,C

110 В / 220 В

60 Гц

Кувейт

D,G

240 В

50 Гц

Лаос

A,B,C,E,F

230 В

50 Гц

Ливан

A,B,C,D,G

110 В / 220 В

50 Гц

Макао

D,G

220 В

50 Гц

Мальдивы

А,D,G,J,K,L

230 В

50 Гц

Малайзия

G

240 В

50 Гц

Монголия

C,E

220 В

50 Гц

Непал

C,D

230 В

50 Гц

Оман

G

240 В

50 Гц

Пакистан

C,D

220 В

50 Гц

Сингапур

G

230 В

50 Гц

Шри-Ланка

D

230 В

50 Гц

Сирия

C,E,L

220 В

50 Гц

Таджикистан

C,l

220 В

50 Гц

Таиланд

A,C

220 В

50 Гц

Тайвань

A,B

110 В

60 Гц

Туркменистан

B,F

220 В

50 Гц

Турция

C,F

230 В

50 Гц

Узбекистан

C,l

220 В

50 Гц

Вьетнам

A,C,G

127 В / 220 В

50 Гц

Z.E.A.

G

220 В

50 Гц

Выбор выключателей для дома, офиса

Переходим к конкретике, особенно в части выбора товаров повседневного спроса для дома и офисно-торговых помещений. Выключатели и переключатели для промышленных и не жилых помещений требую особого отбора, который должен делать исключительно специалист по электрике.

Галерея изображений Фото из По способу управления выключатели делятся на несколько разновидностей. Наиболее распространен и востребован клавишный вид



Историческим предшественником всех выключателей был поворотный вариант, нашедший сейчас применение в ретро-проводке



Одной из усовершенствованных модификаций поворотного выключателя является диммер, позволяющий кроме активизации света еще и регулировать его поток



Кнопочные электроустановочные устройства позволяют включать и отключать свет банальным нажатием кнопки. Способ используется как в обычных моделях, так и в диммерах

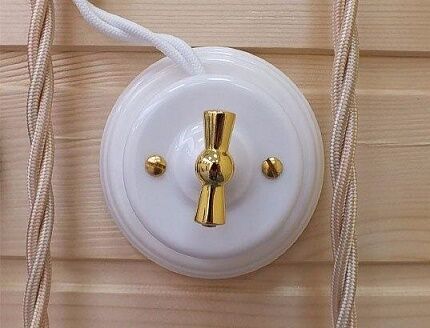

Для приверженцев винтажной стилистики в оформлении многие лидирующие производители выпускают электроустановочное оборудование с веревочным механизмом



Сенсорные выключатели позволяют ощутимо повысить комфорт управления освещением. Лицевая панель подобного типа разбита на секторы, прикосновение к которым дает возможность создавать различные сценарии освещения



Новаторское решение на рынке выключателей — беспроводные модели, установка которых не требует подключения к электросетям



Активизировать и отключать освещение, а также регулировать интенсивность потока сможет выключатель с пультом для дистанционного управления Трехклавишный выключатель Поворотный механизм выключателя Диммер — поворотная разновидность Выключатель кнопочной конструкции Устройство с веревочным механизмом Сенсорная модификация выключателя Беспроводной кнопочный выключатель Устройство с дистанционным управлением

Современные офисы — это особый вид помещений, которые имеют несколько контуров освещения. Комната или целый этаж здания, в любом случае в офисе монтируются модульные блоки, которые отвечают за переключение освещенности в два и более режимах.

Жилые комнат, санузел, кухня квартиры и подсобные помещения частного дома, везде необходимо освещение, а значит и выключатели. Так для жилых комнат общего назначения рекомендуется устанавливать стандартные клавишно-кнопочные выключатели обязательно с учётом интерьера. Кухни и санузлы должны быть оснащены сертифицированными устройствами с пыле- и влагозащитой. В подсобных помещениях типа гараж, котельня, склад, подвал устанавливаются надёжные и простые выключатели.

В спальных и детских комнатах можно устанавливать переключатели для нескольких режимов освещённости и/или выключатели с подсветкой. Кроме того, удачным вариантом для детских будет электрический диммер — светорегулятор с плавным понижением освещённости.

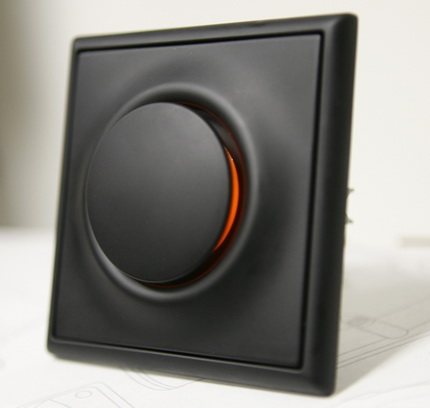

Диммер освещения предоставляет возможность понижения напряжения в электрическом контуре с помощью плавного кругового регулятора на основе резисторов, полупроводников

В последнее время, квартиры оснащают комплексами «умный дом», поэтому отличным дополнением таких систем управления и контроля освещения будут выключатели сенсорного, беспроводного типа, а также модули с датчиками движения.

Классификация высоковольтных выключателей

По способу гашения дуги

  • Элегазовые выключатели (баковые и колонковые);
  • Вакуумные выключатели;
  • Масляные выключатели (баковые и маломасляные);
  • Воздушные выключатели;
  • Автогазовые выключатели;
  • Электромагнитные выключатели;
  • Автопневматические выключатели.

По назначению

  • Сетевые выключатели на напряжения от 6 кВ и выше, применяемые в электрических цепях (кроме цепей электрических машин и электротермических установок) и предназначенные для пропускания и коммутирования тока в нормальных условиях работы цепи, а также для пропускания в течение заданного времени и коммутирования тока в заданных ненормальных условиях, таких как условия короткого замыкания.
  • Генераторные выключатели на напряжения от 6 до 20 кВ, применяемые в цепях электрических машин (генераторов, синхронных компенсаторов, мощных электродвигателей) и предназначенные для пропускания и коммутаций тока в нормальных условиях, а также в пусковых режимах и при коротких замыканиях. Отличаются, как правило, большими значениями номинального тока (до 10000А) и тока отключения.
  • Выключатели на напряжение от 6 до 220 кВ для электротермических установок, применяемые в цепях крупных электротермических установок (например, сталеплавильных, руднотермических и других печей) и предназначенные для пропускания и коммутаций тока в нормальных условиях, а также в различных эксплуатационных режимах и при коротких замыканиях.
  • Выключатели нагрузки – выключатели, предназначенные для коммутаций под номинальным током, но не рассчитанные на разрыв сверхтоков. Применяются в сетях 3-10 кВ с изолированной нейтралью для коммутации небольших нагрузок – до нескольких мегавольт-ампер.
  • Реклоузеры подвесные секционирующие дистанционно управляемые выключатели, снабжённые защитой и устанавливаемые на опорах воздушных ЛЭП.
  • Выключатели специального назначения.

По виду установки

  • Опорные, то есть имеющие основную изоляцию на землю опорного типа.
  • Подвесные, то есть имеющие основную изоляцию на землю подвесного типа.
  • Настенные, то есть укрепленные на стенах закрытых распределительных устройств.
  • Выкатные, то есть имеющие приспособления для выкатывания из ячеек распредустройств (для обслуживания, ремонта и для создания т.н. “видимого разрыва” при работах на линиях).
  • Встраиваемые в комплектные распределительные устройства (КРУ).

По категориям размещения и климатическому исполнению

  • пять категорий размещения (вне и внутри помещений с различными условиями обогрева и вентиляции);
  • десять климатических исполнений (У, ХЛ, УХЛ, ТВ, ТС, Т, М, ОМ, В и О) в зависимости от географического места установки.

Установление кабеля, отвечающего за ВКЛ конкретного осветительного прибора

Определить это без инструмента электромонтажника практически невозможно. На практике такую связку, как правило, устанавливают экспериментально. С этой целью в клемме по очереди проверяются незанятые концы с токовым проводником с помощью индикатора напряжения. Таким способом можно будет увидеть какие светильники загораются.

Коммутационный элемент можно присоединить к сети произвольно, за исключением зажима «L». В том случае, когда выясняется, что клеммы случайно запутаны, нужно в 2-х клавишном устройстве поменять местами проводки L2 и L3.

Когда клемм для присоединения к сети 3 или 4, при этом элемент одноклавишный, значит вам повстречалась разновидность переключательного устройства.

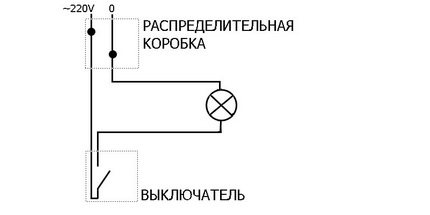

Вид соединений для подключения светильников Источник asutpp.ru

Дополнительные функции

Выключатели для умного дома не ограничиваются просто функцией дистанционного управления – они изготавливаются в разнообразных вариациях, среди которых следующие:

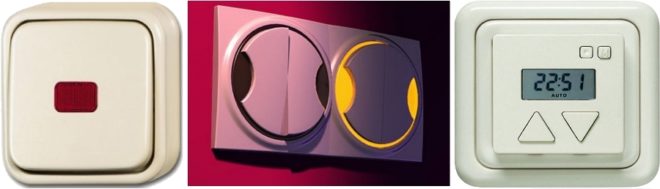

Выключатели с подсветкой. Очень удобно видеть где он расположен, если заходить в темную комнату. Да и просто ночью огонек будет ориентиром, благодаря которому знаешь в какую сторону надо идти, если не включен ночник. Минус таких устройств в параллельном подключении светодиода – если прибором освещения выступает лампа дневного света (или экономка) со стартером, то через светодиод будет происходить постепенная зарядка конденсатора. Когда он будет полностью заряжен, то отдаст накопленное электричество лампе и она на короткое мгновение начнет светиться – обычно это очень раздражает.

Выключатели контрольные. Устанавливаются в том случае, когда лампа находится в одном помещении, а сам выключатель освещения в другом. На корпусе есть контрольная лампочка, которая загорается вместе с включаемым освещением – это позволяет издалека оценить, к примеру, не забыли ли выключить свет в ванной.

Выключатели-таймеры. Через некий заранее определенный промежуток времени после включения такой выключатель выключит свет. Чаще всего используется в прихожих, подвалах или туалетах. Продвинутые модели могут давать голосовые предупреждения, что скоро собираются выключить свет.

Выключатели с датчиком движения. Включают освещение, когда мимо них происходит перемещение какого-либо объекта, что существенно экономит электроэнергию – лампа светит не всю ночь, а несколько минут.

Выключатели с датчиком присутствия. Одна из самых продвинутых моделей – способна уловить инфракрасное излучение, что всегда исходит от человека, и на основании этого определить, что в помещении требуется включить освещение. Соответственно, свет не отключится, пока человек будет находиться в комнате, поэтому в спальне такой выключатель можно ставить, только если он дополнительно оборудован пультом ДУ.

По каким критериям надо выбирать выключатель на следующем видео:

Как итог – стандартные выключатели это далеко не все, что может предложить рынок осветительных приборов. Чтобы сделать правильный выбор надо оценить свои потребности и готовность мириться с возможные недостатками, которые есть у каждого из видов бытовых выключателей. Также стоит помнить, что эти приборы устанавливаются не на один год и в доме их не так много. Поэтому, если вопрос бюджета не стоит слишком уж остро, то экономия на хороших выключателях вряд ли будет оправданной.

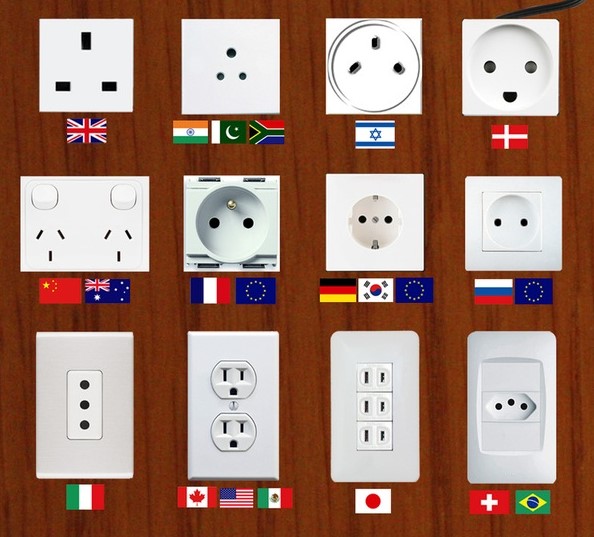

Типы электрических розеток и вилок со всего мира

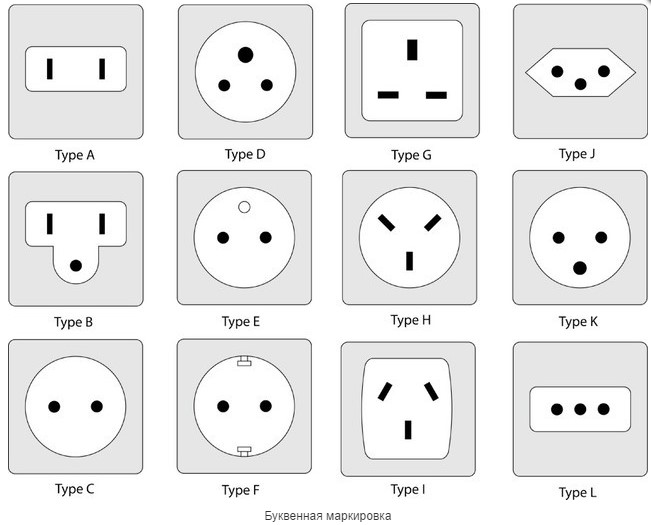

Тип А – это американская электрическая розетка и вилка. Она имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, а также в Японии. А так же везде, где напряжение составляет 110 V.



Тип B – это тот же разъем типа A, но с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А.



Тип C – это европейская розетка и вилка. Имеет два круглых параллельных между собой контакта. Она не имеет  третьего контакта заземления. Это самая популярная в Европе розетка, кроме Соединенного Королевство, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220В.



Тип D – это старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника при этом один из контактов толще двух других. Этот стандарт розеток используется для максимального тока, используется в Индии, Непале, Намибии и на Шри-Ланке.



Тип E – это вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Этот тип розеток используется в настоящее время в Польше, во Франции и в Бельгии.



Тип F – этот стандарт похож на тип E, но вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток используется, например, в Германии, Австрии, Голландии, Норвегии и Швеции.



Тип G – это британская розетка с тремя плоскими контактами. Используется в настоящее время в Великобритании, Ирландии, на Мальте и на Кипре, в мире, например, в Малайзии, Сингапуре и Гонконге. Примечание – этот тип розетки часто выпускается с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.



Тип H – этот разъем розетки  используется только в Израиле и в секторе Газа. Имеет три плоских контакта, или в более ранней версии круглые контакты организованы в форме буквы V. Не совместима ни с какой другой вилкой. Предназначена она для значений напряжения 220В и тока до 16А.



Тип I — это австралийская розетка, она имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы V. Есть также в версии с контактом заземления. Этот тип розетки используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.



Тип J – это швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии и за ее пределами в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.



Тип K – это датская розетка и вилка, она аналогична популярной европейской розетке типа C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в основном в Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.



Тип L – это итальянская вилка и розетка, она аналогична популярной европейской розетке типа C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такая розетка в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.



Тип М – это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15А. Используется в ЮАР, Свазиленд и Лесото.



АФРИКА

СТРАНЫТИП РАЗЪЕМАНАПРЯЖЕНИЕЧАСТОТА
АлжирC,F230 В50 Гц
АнголаC220 V50 Гц
БенинE220 V50 Гц
БотсванаМ231 V50 Гц
Burkinia ФасоC,E220 V50 Гц
БурундиC,E220 V50 Гц
ЧадD,E,F220 V50 Гц
ДжибутиC,E220 V50 Гц
ЕгипетC220 V50 Гц
ЭфиопияD,J,L220 V50 Гц
ГанаD,G230 В50 Гц
ГвинеяC,E220 V50 Гц
КамерунC,E220 V50 Гц
КенияG240 V50 Гц
КамерыC,E220 V50 Гц
КонгоC,E230 В50 Гц
ЛиберияA,B120 V60 Гц
ЛивияD,L127 V50 Гц
МадагаскарC,E220 V50 Гц
МалавиG230 В50 Гц
МалиC,E220 V50 Гц
МароккоC,E127 V / 220 V50 Гц
МавританияC220 V50 Гц
МаврикийC,G230 В50 Гц
МозамбикC,F,М220 V50 Гц
НамибияМ220 V50 Гц
НигерA,B,C,D,E,F220 V50 Гц
НигерияD,G240 V50 Гц
Южная АФРИКАМ220 В / 230 В50 Гц
Rep. Центрально-Африканская РеспубликаC,E220 V50 Гц
РуандаC,J230 В50 Гц
СенегалC,D,E,K230 В50 Гц
Сейшельские островаG240 V50 Гц
Сьерра-ЛеонеD,G230 В50 Гц
СомалиC220 V50 Гц
СвазилендМ230 В50 Гц
СуданC,D230 В50 Гц
ТанзанияD,G230 В50 Гц
ТогоC220 V50 Гц
ТунисC,E230 В50 Гц
УгандаG240 V50 Гц
О. – Д’ИвуарC,E230 В50 Гц
Dem. Республике КонгоC,D220 V50 Гц
ЗамбияC,D,G230 В50 Гц
ЗимбабвеDrG220 V50 Гц

Основное назначение выключателя

Задача устройства – замыкать либо размыкать электрическую цепь, включая тем самым осветительный прибор Выключатель света – это устройство для коммутации проводников, которое соединяет и разъединяет цепь электропроводки. Стандартные модели подключают к цепи с определенными параметрами. Характеристики механизмов и проводки должны соответствовать, иначе возникнут замыкания и другие проблемы.

Коммутаторы рассчитаны на конкретные пределы нагрузки напряжения и проводимого тока. Уточнить параметры устройства можно в технической инструкции или посмотреть на корпусе. Главная задача выключателя – подавать питание к светильнику и прекращать подачу, если в осветительном приборе нет необходимости. Современные виды выключателей существенно отличаются друг от друга по многим параметрам.

Лучшие бренды розеток и выключателей премиум сегмента

В категорию включены розетки и выключатели с высоким качеством и соответствующей ценой. Приспособления славятся увеличенным сроком службы, большим выбором моделей, высокой эффективностью при использовании. Нам удалось собрать лучшие фирмы в единый рейтинг, составленный при учете мнения экспертов и простых покупателей.

Merten – Германия



Ассортимент розеток и выключателей немецкой компании Merten представлен в изысканном дизайне и креативном исполнении. Предложены к вниманию покупателей несколько серий: D-Life; M-Creative; Antique; Artec; M-Plan; M-Elegance; M-pure. С их помощью можно дополнить любой стиль в интерьере, начиная от современного модерна и заканчивая романтичным провансом или сдержанным Хай-Тек

Особенное внимание при производстве уделяется оснащению розеток и выключателей. При сборке используются исключительно прочные материалы

Опыт покупателей подтверждает, что люфты в конструкциях отсутствуют, как и случаи выпадения «гнезд» во время эксплуатации электрофурнитуры. При учете грамотно разработанной конструкции ассортимента, компания Merten смогла достичь хороших показателей надежности и долговечности для своей продукции. Плюсы и минусы

  • производство в Германии;
  • отменная сборка;
  • качественные материалы;
  • широкий ассортимент продукции;
  • надежность и долговечность.

отсутствуют.

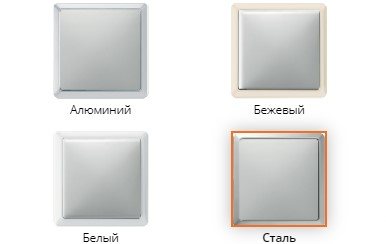

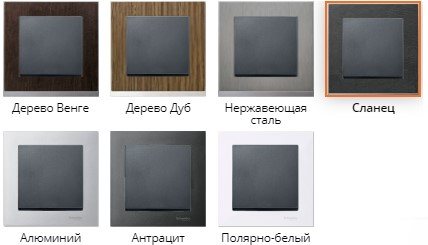

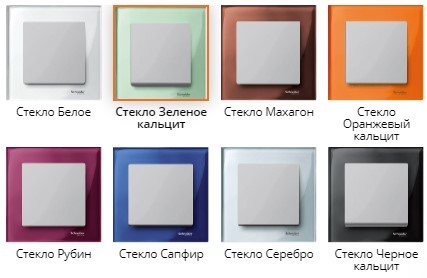

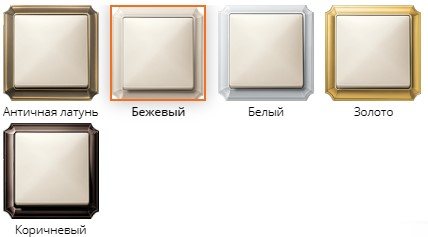

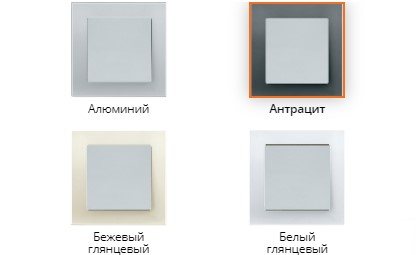

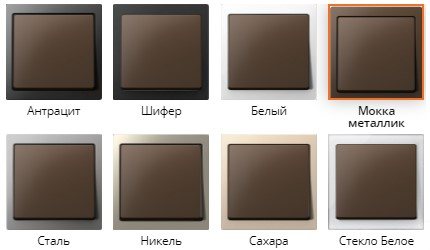

Серии выключателей Merten (цвет выключателя можно выбрать):

Antec

Antik

D-life

M-Elegance

M-Pure

M-Plan

Разновидность разъема

Во время приобретения розеток вы сможете заметить, что основным отличием считается устройство разъема розетки для подключения электрической вилки. На данный момент каждое государство имеет собственные размеры и стандарты разъемов. На фото ниже вы можете наглядно изучить типы розеток во всех странах мира:

На фото не всегда можно разобраться и поэтому ниже мы решили представить вашему вниманию детальное описание каждого типа:

  • A – это американское устройство. На данный момент кроме США подобные розетки также можно найти и в Японии. Заземляющий контакт полностью отсутствует.
  • B – это также американская модель, но она имеет заземление.
  • C – европейски стандарт. Найти подобные розетки можно не только в странах Европы, но и СНГ. Единственным недостатком подобной конструкции можно считать отсутствие заземления. Однако также следует учесть, что на модели C6 заземление присутствует.
  • D – этот тип на данный момент можно встретить в Британии.
  • E – французский вариант.
  • F – евророзетка с заземлением. Этот вариант можно встретить не только в Европе, но и СНГ.
  • G – английский вариант.
  • H – израильская.
  • I – австралийская.
  • J – швейцарская.
  • K – датская.
  • L – оригинальная розетка, которая используется в Италии.
  • M – ЮАР.

Теперь вы точно знаете, какие розетки бывают в разных странах мира. Теперь пришло время рассмотреть виды электрических штепсельных изделий типа C и F.

Особенности устройства накладных выключателей

Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост.

Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.

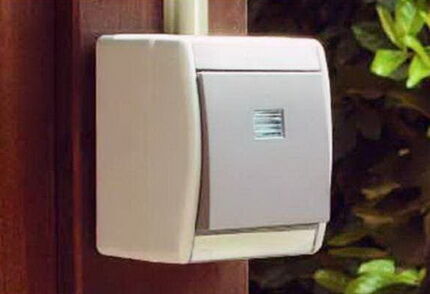

Выключатель накладного типа, как и розетка, устанавливается поверх основания. Используется чаще всего с открытой проводкой





Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты

К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов. Один из которых считается отходящим, другой – подходящим.

К первому подключается фаза, идущая на светильник, ко второму – фаза, которая приходит на выключатель. Производитель обычно маркирует контакты рабочего механизма, обозначая подходящий и отходящий контакты.

Впрочем, если такой маркировки нет, проблем не возникнет, поскольку в любой вариации устройство должно работать одинаково хорошо. Как и у выключателей, клеммы контактов могут быть винтовыми или прижимными.

Этапы монтажа накладного выключателя схожи с последовательностью работ по установке накладной розетки. Сначала крепится к стене аналогичный подрозетник, затем механизм, к которому подключаются провода

Первые считаются более надежными в эксплуатации, вторые – проще в установке. Главное отличие накладных выключателей заключается в том, что они устанавливаются непосредственно на поверхность стены.

Внешний вид таких устройств проигрывает встраиваемым аналогам, зато они проще в монтаже. Используются накладные выключатели с проводкой открытого типа, но могут функционировать и со скрытой системой.

Накладные выключатели применяются при устройстве открытой проводки. Модели в стиле ретро отлично сочетаются с интерьерами загородных домов

Типы выключателей обозначение на строительных схемах

Одной из схем, которой пользуются строители-электромонтажники, является схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

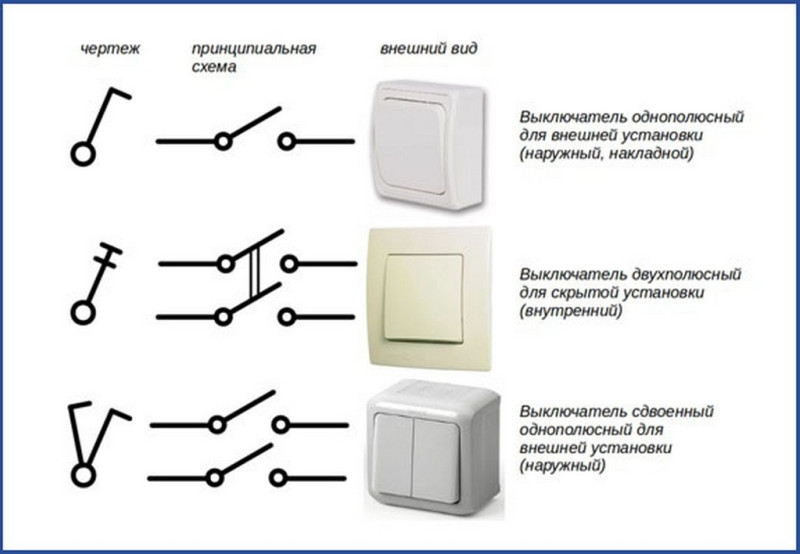

Перед тем, как установить выключатель подходящего вида и типа, потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Чтобы не путаться в схеме ниже мы приводим фото, где показано обозначение розеток и выключателей на чертежах.

Обозначение типов выключателей на схеме

Небольшой кружок на чертеже это обозначение выключателей .От него исходит линейный отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°. Выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

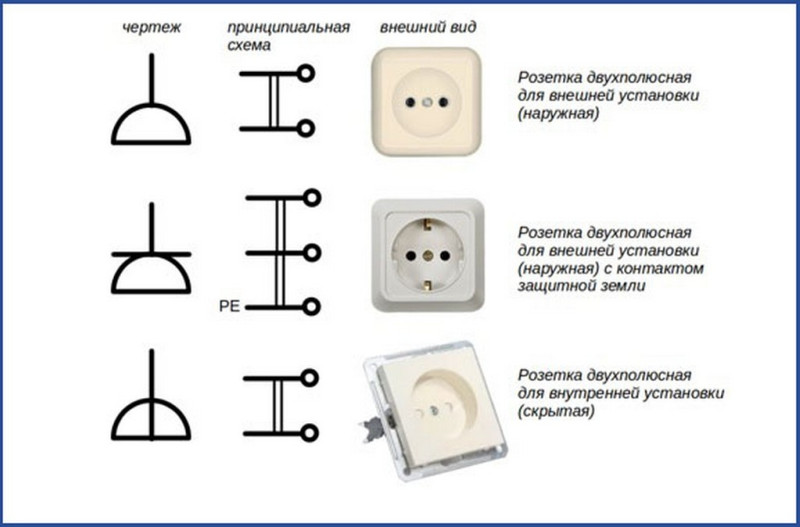

Полуокружность, выпуклая вверх, означает изображение розеток. На схеме от окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.

Обозначение розеток на схеме

Для того, чтобы вы разобрались еще лучше в видах,типах выключателей, а также в том, какая разница в их использовании, мы размещаем картинки, на которых показаны детали, которые трудно вообразить в уме. Например, накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, только класс защиты ниже: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».

ВыборЭксперта.ру рекомендует

Фабрики предлагают электроустановочное оборудование разной конструкции, которое отличается уровнем защиты от внешних факторов. Стандартные модели не подходят для установки в ванной, а накладные устройства не вписываются в интерьер гостиницы с изысканным дизайном. По этой причине команда VyborExperta.ru рекомендует следующие торговые марки с учётом сферы применения:

  • Schneider Electric W59 – для встраивания в корпусную мебель;
  • Lexman Виктория – для подключения компьютерной техники;
  • EKF ERR16-128-100 Минск – бюджетное решение для городской квартиры;
  • ABB 2CKA002011A3857 – выбор владельца загородного дома;
  • Bylectrica РА16-297(03) Пралеска Аква – для ванной комнаты;
  • Sibling Powerswitch – для автоматизации работы бытовой техники.





Все представленные в обзоре модели заслуживают внимание профессиональных электриков и владельцев недвижимости. Статус лучших устройств получили самые надёжные и функциональные розетки



Критерии выбора выключателей

Существует несколько критериев, которые необходимо учитывать при выборе выключателя.

Количество клавиш

Количество клавиш, установленных в выключателе, определяет количество линий осветительных приборов, которыми можно управлять, поэтому перед выбором выключателя следует подумать о том, на какое количество устройств он будет приобретаться.

  1. Покупать одноклавишный выключатель целесообразно, только если необходимо управлять, например, одной настольной лампой или светильником.
  2. Многоклавишные выключатели стоит приобретать только при необходимости управления группой осветительных приборов, которые можно включать как вместе, так и по отдельности (то же касается и лампочек, установленных в одну люстру).

Двухклавишный выключатель позволяет независимо включать и выключать два светильника или две группы лампочек в одной люстре

Способ установки

Выключатели по способу монтажа, так же как и розетки, могут быть встраиваемыми и накладными.

  1. Выключатели встраиваемого типа монтируются в подрозетник, который устанавливается внутри стены. Такой метод монтажа позволяет спрятать и надёжно защитить механизм устройства, при этом оставляя снаружи только декоративную рамку и клавишу управления.
  2. Накладные выключатели монтируются на поверхности стены и предназначены для выполнения тех же функций, что и встраиваемые.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
