Материалы и инструмент
Перед тем как подключить унитаз к канализации в квартире или частном доме, готовят следующий инструмент и материалы:
- Гофры, манжеты, эксцентрики, патрубки, фасонные детали, посредством которых унитазный выпуск подсоединяют к канализации.
- Крепежные элементы для прикручивания основания к полу. Обычно набор состоит из пары дюбелей с шестигранными винтами, идущими в комплектации.
- Гибкий шланг для подводки холодной воды к бачку.
- Разводной или обычные гаечные ключи для фиксации подводки и чаши к стяжке.
- Рулетка и карандаш для разметки обрезаемых труб и монтажных отверстий на половом покрытии.
- Ножовка или болгарка с диском по металлу, бетону для обрезки по размерам жестких ПВХ патрубков, наждачка для снятия заусенец с их кромок.
- Перфоратор с подходящими по размеру к монтажным дюбелям сверлами по керамической плитке, бетону для просверливания отверстий прикрепления чаши к полу.
- Герметик, который большинство сантехников используют для уплотнения эластичных резиновых патрубков во избежание протечки, является абсолютно бесполезным в данном применении. Он может понадобиться для обмазывания днища чаши с целью придания ей устойчивого положения в случае неровного пола. Также под дно можно уложить вырезанные по его периметру обрезки подложки под ламинат, линолеума, резины и прочих водонепроницаемых эластичных материалов.
Размерные параметры стандартных горизонтальных отводов и их подсоединение через манжеты
Способы подключения унитаза к канализации
Соединение унитаза с канализационной трубой производится одним из двух способов. Даже в частном доме удастся легко справиться с работами, если сначала сделать оптимальный выбор перед вариантами. Какие варианты описывают профессионалы?
- Прямое подключение;
- Подключение гофрой.
Подсоединение унитаза к канализации возможно обоими способами. В каждом из них есть собственные особенности, которые заставляют серьезно отнестись к выполняемой работе. Ошибки – главная проблема новичков, но чаще всего они появляются исключительно из-за недосмотра.
Прямое подключение
Уточнив вопрос, как подключить унитаз к канализации, сначала удастся познакомиться с прямым подключением. Оно используется на протяжении нескольких десятилетий, поэтому все тонкости процесса хорошо изучены. Только без профессиональных навыков справиться с такой задачей не всегда получается. Причиной этого является неправильная подготовка, а также незнание нескольких важных моментов.
При подсоединении унитаза к стояку сначала следует выбрать правильное положение. Для этого достаточно заранее оценить местоположение раструба, чтобы не промахнуться и обеспечить жесткое соединение. Опытный мастер легко справляется с этой задачей, сразу оценивая ситуацию.
При отсутствии необходимых познаний потребуется схема подключения унитаза к любой канализации. Узелостается главной проблемой, с которой придется столкнуться. Жесткое соединение требует аккуратности, так как не будет запаса для движения. В остальном установка полностью совпадает со стандартом, не требуя дополнительных действий.

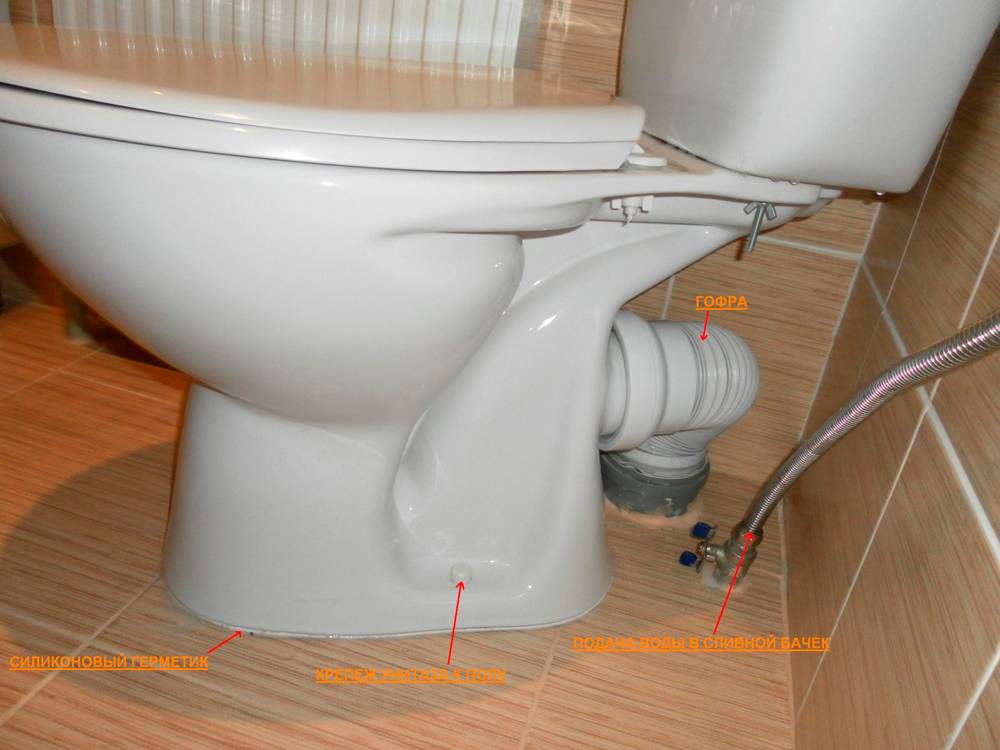

Подключение гофрой
Как подсоединить унитаз к канализации? Для этого выгоднее использовать гофрированный отвод. Сейчас такой вариант в разы выгоднее, так как он позволяет сразу обеспечить надежность и свободное перемещение. Мастера давно отказались от альтернатив, воспользовавшись доступными средствами.
Канализация прокладывается пластиковыми трубами, а потом к ним подводятся все точки. Причем для унитазаподготовлен отвод диаметром 110 мм. Это стандарт, используемый в инженерных системах с советских времени. Мастера берут готовое гибкое соединение, которое дает свободный слив.
Гофра – отдельная тема для разговора. Если нужно знать, как соединить унитаз с канализацией, придется познакомиться именно с нею. Профессионалы давно прибегают к подобным средствам, которые гарантируют чистоту и неограниченное размещение.

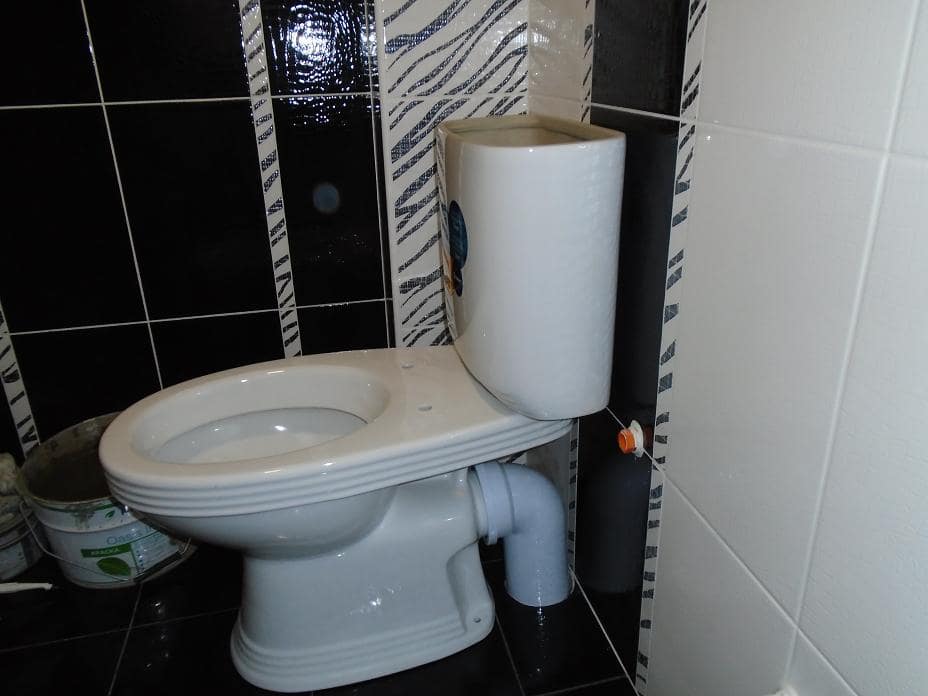

Унитаз вплотную к стене
Под этим подразумевается максимально близкое расположение бачка к стене. К слову, незачем делать так, чтобы бачок
касался задней стены. Более практичным для мытья и обслуживания будет небольшой зазор 5-10 см между бачком и
стеной.
Для реализации данного решения при разводке канализации, сливной стояк следует располагать максимально близко к
стене, если это представляется возможным. Это относится как к вертикальным стоякам, так и к горизонтальным отводам
∅110 мм.
Если трубы планируется зашить коробом из гипсокартона и облицевать плиткой, следует учесть толщину ГКЛ и плитку с
клеем. Во время монтажа канализации необходимо использовать будущий унитаз для примерки на месте. Во время примерки,
фановую трубу можно обрезать на расчетную длину, но лучше сделать несколько сантиметров запаса, чтобы не
ошибиться. Лучше несколько раз укорачивать трубу, чем срезать слишком много и покупать новую.
Во время примерки унитаза и выставлении канализации в нужное положение, следует не забывать об общем уклоне
канализационных труб в сторону слива воды в 2-4 %.

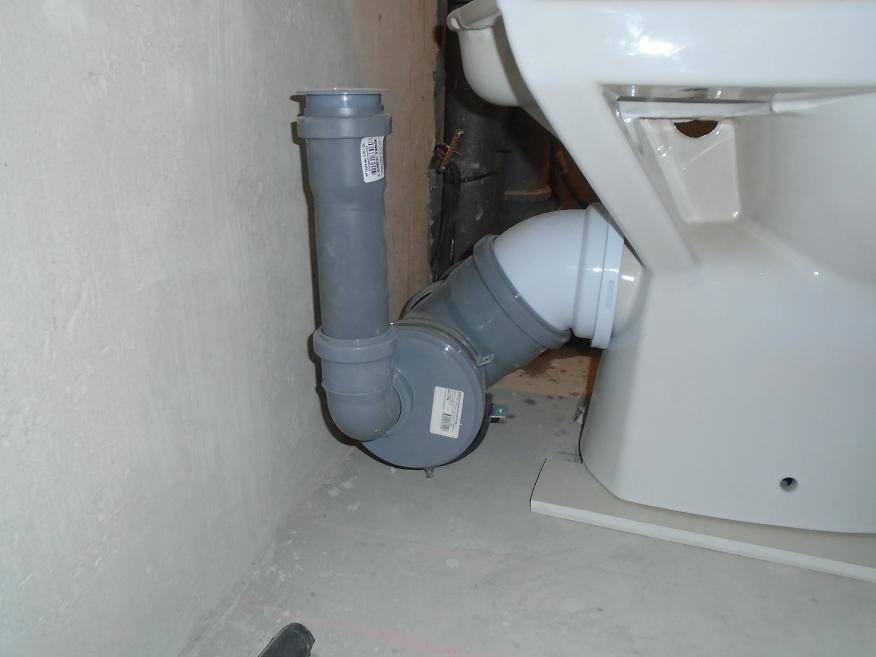

А это примерка чаши с прямым выпуском и монтаж при помощи угловой фановой трубы 45 градусов. Чтобы учесть толщину напольной плитки
с клеем, подошва поставлена на небольшой кусочек гипсокартона.
Я особенно выделил запас длинны фановой трубы еще по причине того, что когда монтируются коммуникации, как правило,
плитки на полу еще нет. Поэтому напольную плитку и толщину клея так же следует учесть.
Если коммуникации планируется зашивать коробом, так же следует учитывать высоту короба с плиткой, чтобы унитаз
не цеплял его частью над выпуском, куда крепится бачок. Когда трубы выставлены, унитаз убирается, все короба
собираются согласно задумке.
Вот собственно и все, что хотелось рассказать о подключении унитаза с помощью фановой трубы. И напоследок
несколько фото с угловой установкой.
В следующих публикациях обязательно рассмотрим установку инсталяции.
Оцените публикацию:
- Currently 4.34
Оценка: 4.3 (38 голосов)
Порядок подключения унитаза при помощи гофры
Работа по подсоединению унитаза не отличается сложностью, но определенную последовательность действий нужно соблюдать. Установку гофры к унитазу как к новому‚ так и старому удобней начать еще до его фиксации на постоянном месте.
Когда с изделием, только привезенным из магазина‚ ничего делать не нужно‚ то выпуск старого прибора необходимо освободить от наслоений цемента или герметика.
На фото изображена последовательность подсоединения унитаза с использованием гофры. Некоторые специалисты считают, что уплотнять соединение гофры с канализацией не стоит‚ т.к. силикон может разрушить резину по происшествии какого-то времени
Очистить нужно и раструб канализационной трубы. Если не освободить это место от остатков материалов‚ трудно будет обеспечить герметичность соединения.
Далее действуют по следующей схеме:
- Обрабатывают силиконом конец трубы, который собираются подключить к канализации. Конец выпуска должен быть равномерно перекрыт отводом на 50-60 мм. Натягивать нужно с поворотом‚ не допуская никаких перекосов. Для облегчения процесса натягивания гофры‚ намазывают мылом резиновое уплотнение в раструбе.
- Вставляют гофрированную трубу в вводное отверстие системы одним концом, а второй конец подсоединяют к унитазу.
- Выливают в унитаз воду, чтобы проверить стыки.
- Размечают на полу точки крепления унитаза‚ отсоединив перед этим гофру.
- Сверлят отверстия и промазывают герметиком.
- Крепят унитаз к полу. При этом крепящие болты притягивают до момента, пока прибор перестанет шататься и станет перпендикулярно полу. При увеличении усилий можно расколоть основание.
- Повторно подключают переходник‚ обрабатывают сантехническим герметиком стыки и еще раз проверяют их на герметичность.
- Заливают стяжку и выполняют финишную отделку поверхности пола.
Форма выпуска у напольного унитаза может быть вертикальной‚ горизонтальной‚ косой. В каждом случае подсоединение унитаза имеет свои особенности. В старых домах чаще всего встречаются вертикальные и косые выпуски, а в новых — горизонтальные.
Для подсоединения унитаза к канализационной трубе, выход которой находится в полу, подходит гофра с раструбом изогнутым под 90⁰. Для сантехнического прибора с горизонтальным выпуском в основном используют гофру с поворотом раструба на 45⁰.
Случается, что в санузле с небольшой площадью необходимо разместить много сантехнических приборов. Для этого нужно, чтобы на канализационной трубе имелось много отводов, а это не всегда реально.
Единственный выход — использовать гофру для унитаза с отводом. Она единственная альтернатива, когда ванная расположена почти впритык к унитазу.
Бывает, что по каким-то причинам гофра приходит в негодность. Заменить ее просто. Для этого даже унитаз демонтировать не придется, но нужно подготовить ветошь и ведра.
Перекрывают поступление воды в слив унитаза, затем отсоединяют трубку, предназначенную для поступления воды. Бачок освобождают от воды и снимают. Гофрированную трубу просто сжимают и отсоединяют от прибора. Далее вынимают ее из раструба.
Гофра для слива — изделие универсальное. С ее помощью унитаз можно подсоединить как к канализации‚ выполненной из пластиковых труб‚ так и к трубам старым из чугуна
Новую трубу вставляют в раструб‚ сжимают‚ натягивают на выпуск унитаза. Все это можно проделать при растянутой гофре. Если она предельно сжата — ничего не получится. Это нюанс‚ который нужно учесть еще при первоначальном монтаже.
У нас на сайте есть другие полезные статьи с подробными инструкциями по монтажу унитазов различного типа и конструкции:
- Как установить унитаз с косым выпуском: подробная техническая инструкция
- Унитаз с вертикальным выпуском: как устроен и работает, плюсы и минусы, поэтапная инструкция по установке
- Угловой унитаз с бачком: плюсы и минусы, схема и особенности установки унитаза в углу
- Как подключить унитаз к канализации: обзор технологий монтажа всех видов унитазов
Подключение унитаза с помощью переходника
Можно подключать унитаз к централизованной системе канализации с помощью специальных патрубков, которые называют переходниками или фановыми трубами. При таком способе подключения играет важную роль форма выпуска унитаза.
Если выпуск имеет косую форму, то унитаз устанавливается “в пол”. Приборы с вертикальной формой выпуска монтируют “в стену”, выдерживая прямой 90-градусный угол расположения патрубка. Унитазы с косым выпуском также устанавливают “в стену”, но соединительный патрубок уже заводится под острым углом, составляющим примерно 30-40 градусов.
При замене сантехники, как правило, выбирается новая модель унитаза с прежней формой выпуска. Если при покупке нового прибора проигнорировать такой критерий, как форма выпуска, то придется видоизменять способ подключения, используя гофру или манжеты-эксцентрики.
Монтаж унитаза с вертикальным выпуском
Модели унитазов с вертикальной формой выпуска устанавливают в коттеджах и домах старой постройки. Сифон и патрубок являются неотъемлемой частью прибора, а потому после завершения монтажа этих деталей увидеть невозможно.
Изделие может устанавливаться на близком расстоянии от стенки, так как не требуется оставлять пространство для размещения трубопроводной арматуры. К установке сантехнического прибора приступают после демонтажа старого изделия и очистки поверхности площадки, отведенной под новый унитаз.
Сделав разметку под крепежи, начинают устанавливать в пол фланец винтового типа, имеющий фиксатор и отверстие, предназначенное для стыковки прибора с канализационной системой.
У всех фланцев один и тот же размер. Производители, выпускающие вертикальные унитазы, комплектуют их специальными элементами, необходимыми для герметичной стыковки с фланцами.
Поставив унитаз на место, и проследив за тем, чтобы совпали все имеющиеся отверстия и стыки, всю конструкцию немного поворачивают.
При этом происходит соединение двух элементов, герметичность которого гарантируется наличием уплотнительного кольца, проложенного между деталями.
Монтаж унитаза с горизонтальным выпуском
К вертикально стоящему канализационному стояку удобно и просто подключать унитаз с горизонтальной формой выпуска. Прибор устанавливают на небольшом расстоянии от раструба канализационной трубы.
Это требование учитывается при распланировке площади санузла. В многоэтажных домах нецелесообразно проектировать и создавать разводку канализации с горизонтальным выпуском, так как при этом 110-миллиметровую трубу надо встраивать в пол или прятать в декоративном коробе.
К вертикальному стояку центральной канализации подключают унитаз с горизонтальным выпуском, используя в качестве соединительного элемента уплотнительную манжету или гофру. Соединения рекомендуется герметизировать силиконовыми герметиками, чтобы не допустить появления протечек и неприятных запахов.
При смещении центра горизонтального выпуска относительно раструба системы канализации для соединения элементов применяют гофру или уголок в паре с короткой трубой. Унитаз подключается к трубе через резиновую манжету.
Монтаж унитаза с косым выпуском
Такая форма выпуска канализации характерна для домов, построенных во второй половине двадцатого века. В то время для оборудования системы канализации на объекте использовалась чугунная арматура.
Сейчас приходится состыковывать косые выпуски унитазов с чугунными раструбами, аккуратно замазывая цементным раствором получающееся соединение. Во время выполнения работ внимательно следят за тем, чтобы раствор не попадал в канализационный стояк.
Перед заведением выпуска унитаза в раструб наносят на его поверхность смесь сурика и олифы. Затем плотно наматывают смоляную прядь, оставляя свободным ее конец. Еще раз промазывают выпуск с намотанной прядью суриком, после чего вставляют его в раструб канализации, прочно фиксируя его положение.
Существует еще один способ подключения унитаза с косым выпуском к системе канализации, не связанный с проведением “грязных” работ.
Речь идет об использовании манжеты из резины, которую надевают на выпускной патрубок, а затем соединяют с канализационной трубой. Чтобы обеспечить надежную герметичность соединения, старый засохший раствор тщательно счищают с чугунного раструба. При вынужденном смещении унитаза относительно места расположения отверстия в канализационной трубе применяют гофру.
Если система канализации в многоквартирном доме выполнена из пластиковых труб, то подключение унитаза производится описанными выше способами с одним отличием: цементный раствор для герметизации соединений использовать не нужно.
Пошаговые инструкции подключения унитаза
Выше были описаны основные действия по подключению сантехнического фаянса к канализации. Осуществляя подводку, стоит помнить о способе соединения. Например, методы подсоединения с помощью гофры или пластикового колена будут разниться.
Если в раструбе стоит чугунная труба, необходимо выполнить правильные действия по ее демонтажу.
Подсоединение унитаза к канализации с помощью гофры
Использование пластиковой гофры – один из самых популярных способов подсоединения. Он особенно подходит при подключении унитаза с косым выпуском к канализации. Необходимо выполнить следующие шаги:
- избавиться от старого уплотнителя, если он имеется;
- нанести герметик на наружную часть раструба, затем надеть на него гофру – она должна заходить на 5 см;
- в сливную часть вставить уплотнитель, смазать герметиком.
На конечном этапе произвести несколько сливов и проверить качество подключения. Если подтеков нет – то устройство можно эксплуатировать.
Присоединение унитаза пластиковыми коленьями
Данные соединительные элементы не отличаются гибкостью, поэтому при их использовании важно заранее установить изделие так, чтобы оно доставало до канализационной трубы. Такие отводы считаются долговечными и беспроблемными, поэтому применить их смогут даже новички
При соединении унитаза с канализационной трубой все отрезки промазываются силиконом, слишком длинные трубы отрезают ножовкой. Перекосы не допустимы, кроме того, изгибов под прямым углом важно избегать – они могут спровоцировать засоры.
Правила подготовки чугунной трубы
Чтобы монтаж был правильным, необходимо выполнить расчеканку старой трубы. Для этого придется вызывать профессионалов, так как вручную сделать это проблематично. Перед тем, как соединить новый унитаз с чугунной канализацией, нужно ее тщательно очистить. Для этого используются специальные смывочные жидкости, которые удаляют не только ржавчину, грязный налет, но и старую краску. Если труба расшатана, ее легко укрепить пеной в баллоне.
Демонтаж чугунных труб и очищение раструба
Чтобы удалить старые чугунные трубы, понадобится молоток и зубило. Выходное отверстие старого унитаза может быть забетонировано в пол, после его демонтажа необходимо приступить к обиванию старого цемента. Для этого по всей окружности трубы стучат молотком с монтировкой, чтобы убрать старые отложения. В конце поверхность раструба очищают с помощью щетки из металла и жидкости для мытья санфаянса.
Установка резиновой манжеты на раструб
Манжета приобретается по размерам раструба. Это уплотнитель или прокладка, которая создает герметичное соединение между унитазом и трубой. Если манжета туго входит в раструб, понадобится мыльный раствор.
Подключение без гофры
Если ваша гофра часто протекает, то замена новой гофрированной трубой не всегда может помочь. В этом случае лучше использовать монтаж без использования гофры. При этом подключение выполняется по следующим правилам:
- При присоединении прибора без гофрированной манжеты используют переходной патрубок или фановую трубу. В зависимости от угла наклона выхода от унитаза может использоваться одни из трёх вариантов подключения, которые мы рассмотрели выше.
- Если же выпуск от прибора не подходит к раструбу от канализации, необходимо выбрать другую модель агрегата или выполнить подключение с использованием изогнутых труб-переходников.
Использование фасонных изделий для подключения
Замена гофры на фановую трубу (фасонные изделия) требует большого мастерства при монтаже. Для выполнения работы вам понадобятся следующие материалы:
- фановая труба или патрубок с подходящим к вашей модели унитаза углом наклона;
- силиконовый герметик или смоляная прядь.
Далее работу ведём в такой последовательности:
- Выпуск от прибора смазывается составом на базе сурика и олифы.
- Затем наматывается смоляная прядь. Её конец должен свободно свисать, не попадая в канализационную трубу.
- Потом прядь также обмазывается суриком.
- Надевается фасонный патрубок.
- Чтобы герметично соединить патрубок с выпуском канализации, используется резиновая манжета.
- Собранная система проверяется на герметичность.
- После этого можно фиксировать прибор к полу.
