Ветрогенератор своими руками из стиральной машины: инструкция по сборке ветряка

Как сделать ветрогенератор

Чтобы собрать своими руками ветрогенератор из двигателя стиральной машины, нужно внимательно следовать пошаговой инструкции.

  • Сначала необходимо поставить опору и мачту. Делать это нужно на открытой местности, предпочтительно – на холме. Установку ветряка нужно проводить в тихую безветренную погоду.
  • После установки опоры следует закрепить на ней пропеллер и редуктор.
  • Иногда на ветряках монтируют хвост. Он изготовлен из легкого материала и дает возможность конструкции поворачиваться в зависимости от направления ветра.
  • К основанию редуктора следует прикрепить длинный вал. Он должен быть надежно зафиксирован, чтобы не вывалиться, но в то же время беспрепятственно вращался.
  • Из металлических уголков сконструировать опору для генератора.
  • Установить генератор и соединить с валом.
  • Чтобы на генератор и ротор не попадала влага, необходимо сконструировать для них защитный кожух. Чтобы техника не повредилась под воздействием мороза, требуется на зиму покрыть ее смазкой из силикона.
  • Теперь можно подключать генератор к электросети, чтобы протестировать, как он работает.

При первых запусках не нужно экспериментировать и тестировать работу ветрогенератора на дорогих приборах. Лучше использовать простейшие устройства, например, зарядку и т.д. Также рекомендуется всю технику подсоединять к генератору через инвертор.

Стоит понимать, что от больших ветряков может исходить значительный гул и вибрация.

Если все сделано правильно, ветрогенератор из мотора стиральной машины станет надежным запасным источником питания. В качестве основного он может использоваться только на дачах или в маленьких домах с небольшим количеством устройств, потребляющих электроэнергию.

Проверка работоспособности

Чтобы проверить работу собранного ветрогенератора, понадобятся дополнительные приборы. Среди них:

  • выпрямитель;
  • тестер;
  • аккумулятор;
  • контроллер.

Эти проводники необходимо подключить к выпрямителю. Последний подключается к контроллеру, который подсоединен к аккумулятору. Система готова для проверки.

Мощность ветряка проверяется следующим образом: к аккумулятору подносят вольтметр, а собранный агрегат раскручивают обычной дрелью или шуруповертом. Следует отметить, что скорость последних должна быть не менее 800 оборотов в минуту, оптимальный вариант — 1000. Нормальными показателями считается 200−300 В.

При сборке ветрогенератора из стиральной машины могут возникнуть трудности с изготовлением крыльчатки. Нужно выбрать легкий, но в то же время прочный материал. Неплохое решение — лопасти из стеклопластика. Они имеют небольшой вес, но очень надежны и износоустойчивы. Для мачты вполне достаточно труб из стали диаметром 32 мм.

Принцип работы ветряного генератора и виды оборудования

Все ветрогенераторы состоят из лопасти, ротора турбины, генератора, оси генератора, инвертора и аккумулятора. Условно можно разделить все модели на промышленные и домашние, при этом принцип работы у них будет одинаков.

Пример схемы покупной модели

Вращаясь, ротор создает переменный ток с тремя фазами, который идет через контроллер к аккумулятору, а дальше, в инверторе преобразуется в стабильный для подачи к электроприборам.

Простая схема работы

Вращение лопастей происходит за счет физического воздействия при помощи импульсной или подъемной силы, в результате чего в действие приходит маховик, а также под воздействием тормозящей силы. В процессе маховик начинает раскручиваться, а ротор создает поле магнитное на зафиксированной части генератора, после чего воспроизводится ток.

В целом разделяют ветрогенераторы на вертикальные и горизонтальные. Что связано с расположением оси вращения.

Вертикальный вариант

Планируя создания ветряка своими руками на 220В, в первую очередь продумайте именно вертикальные варианты. Среди них выделяют:

Ротор Савониуса. Самый простой, появившийся еще в 1924 году. В основе лежат два полуцилиндра на вертикальной оси. К недостаткам относят низкое использование энергии ветра.

Вариант ротора Савониуса

С ротором Дарье. Появился в 1931 году, раскрутка происходит за счет разности сопротивления аэродинамического горба и кармана ленты, поэтому к недостаткам относится малый вращательный момент, а также необходимость монтировать нечетное количество лопастей.

Разновидность ветрового генератора Дарье

Геликоидный. Лопасти имею закрученную форму, уменьшая нагрузку на подшипник, увеличивая срок эксплуатации. Недостаток – высокая цена.

Геликоидный

Самодельный вариант выйдет дешевле, если его правильно продумать и смонтировать.

Горизонтальные модели

Горизонтальные модели разделяют по количеству лопастей. КПД у них выше, но есть необходимость монтажа флюгера для постоянного поиска направления ветра. Обороты вращения все модели имеют высокие, вместо лопастей монтируют противовес, который оказывает влияние на сопротивление воздуху.

Вариант горизонтальных моделей

Многолопастные модели могут иметь до 50 лопастей с большой инерцией. Их можно применять для работы водяных насосов.

Процесс установки

Первым делом необходимо выбрать подходящее место под ветрогенератор. Опору желательно установить на открытой местности, лучше всего для этого подойдет вершина холма. Многие опытные мастера считают, чем выше опорная конструкция, тем лучше. Пошаговые действия:

  1. Установить мачту на опорную конструкцию, закрепить ее в местах фиксации. В процессе установки желательно пользоваться монтажными когтями.
  2. Закрепить на мачте предварительно собранную крыльчатку с редуктором. Затем нужно проверить функционирование редуктора.
  3. Следующим этапом нужно подключить вал к основной шестерне. Последняя расположена на основании редуктора.
  4. Зафиксировать вал в крепежи.
  5. Соединить вращающийся вал с генератором, который уже зафиксирован на металлическую конструкцию из уголков. Ее устанавливают вертикально строго напротив вала.

Специалисты не советуют сразу подключать к ветряку дорогую и мощную бытовую технику. Сначала необходимо протестировать конструкцию на зарядке для телефона или других простейших устройствах.

Ветрогенератор — оптимальный вариант в качестве альтернативного источника энергии, но он может стать и основным для небольших построек или дачных домов. Самодельно изготовленное устройство будет работать не один год. Кроме того, сделанное своими руками изделие значительно сэкономит семейный бюджет. Главное, тщательно изучить информацию и не бояться экспериментов.

Сборка своими руками

Приобретение готового ветряка, изготовленного на заводе, не по карману большинству потенциальных пользователей. Даже относительно дешевые китайские модели достаточно дороги, а европейские образцы имеют цену в несколько раз выше. Учитывая относительно небольшой срок службы установок — около 25 лет — становится ясно, что приобретение готовых комплектов для российского пользователя вариант неподходящий.

Решением вопроса становится самостоятельное изготовление роторного ветрогенератора. При использовании подручных материалов вполне можно уложиться в относительно невысокую сумму, на все вполне хватит 20000 рублей. Это обстоятельство вызвало рост изготовления различных моделей ветряков, что положительным образом сказывается на развитии направления в целом и на отработке конструктивных особенностей разных типов роторных ветряков.

Для создания действующего ветрогенератора требуются соответствующие материалы. Некоторые элементы комплекта придется приобрести. Например, аккумуляторные батареи, некоторые приборы (контроллер заряда или инвертор), которые нет возможности собрать самостоятельно, тоже придется покупать.

Практически все элементы рабочего колеса можно создать из подручных материалов. Генератор можно использовать готовый, например, мотор-колесо, автомобильный или тракторный генератор. Можно переделать асинхронный двигатель, или собрать аксиальный генератор на неодимовых магнитах. Обилие вариантов способствует развитию самодельных устройств на территории России, многие из которых успешно выполняют свои задачи на практике и способствуют подвижению ветроэнергетики среди населения.

Как сделать генератор для ветряка из стиральной машинки

В качестве генератора для ветряка лучше всего использовать асинхронный двигатель, который применяется в стиральных машинках старого типа.

  1. Для начала нужно приобрести неодимовые магниты. Чтобы их установить, нужно переделать ротор двигателя в котором при помощи токарного станка делается углубление. Чтобы правильно разместить магниты, нужно сделать шаблон. На магниты наносят метки, для удобства размещения.

    Основой самодельного ветрогенератора может стать мотор от стиральной машины

  2. После этого магниты клеятся при помощи «суперклея» в углубление.
  3. Далее приклеенные магниты оборачиваем бумагой, а свободное пространство между ними заливаем эпоксидкой.

Какой выбрать генератор для ветряка

Бытовые ветряки должны быть малошумные. Поэтому, лучше использовать в качестве генератора для ветроустановок малооборотный (тихоходный) двигатель. Такой двигатель способен совершать от 350 до 700 оборотов в минуту. Кроме того, низкооборотный двигатель можно использовать даже на однолопастном ветряке. Также малооборотистый генератор можно делать из шагового двигателя.

Чтобы повысить обороты ветряка можно использовать мультипликатор: он позволит ускорить вращение лопастей в 5-10 раз.

Существует большое количество различных электрогенераторов, выбирать которые следует с учетом собственных предпочтений

Особой популярностью пользуются дисковые двигатели на неодимовых магнитах. Магниты, при этом, могут быть разных размеров и, соответственно, мощности. Изготавливается такой генератор достаточно просто, но себестоимость его достаточно высока.

Многие делают маломощный генератор из бензогенератора, автомобильного или тракторного генератора, аккумулятора от шуруповерта. При этом следует учитывать, что на конструкцию с генератором из тракторного и автогенератора нужно будет установить редуктор, понижающий обороты.

Что понадобится

В качестве исходной базы для постройки устройств могут использоваться различные узлы от бытовой техники и автомобилей. Некоторые необходимые в процессе работы инструменты и материалы могут различаться в зависимости от основы устройства.

Для создания из стиральной машины

Для выполнения работы по созданию ветрогенератора из стиральной машины будут необходимы:

  • электродвигатель от стиральной машины с мощностью 1,4-1,6 кВт;
  • 32 неодимовых магнита с диаметром 10-12 мм;
  • наждачная бумага;
  • эпоксидная смола или холодная сварка;
  • шуруповерт;
  • выпрямитель тока;
  • тестер.

Для создания из асинхронного двигателя

Для изготовления устройства из асинхронного двигателя для частного дома могут понадобиться:

  • стальная водопроводная труба с наружным диаметром 70-80 мм для постройки мачты;
  • материал для лопастей рабочего колеса (алюминиевая трубка, тонкие деревянные доски, стеклоткань) или готовые лопасти фабричного изготовления;
  • материалы для изготовления фундамента (доски, обрезки трубы или профиля, цементный раствор);
  • стальной трос;
  • тонкий листовой металл или влагоустойчивая фанера для хвостовика;
  • асинхронный двигатель (наиболее популярны модели АИР80 или АИР71);
  • дополнительные неодимовые магниты.

Для создания из пластиковых бутылок

Для изготовления небольшого ветрогенератора на основе пластиковых бутылок не потребуются дорогостоящие материалы.

Материалы и инструменты для сборки ветрогенера из пластиковых бутылок:

  • стальная или хромированная трубка с диаметром 25 мм и толщиной стенок до 1,0 мм с общей длиной 3000 мм;
  • цилиндрические пластиковые бутылки с объемом 1,5 литра — 16 штук (при использовании бутылок большего объема, возможно, придется пересчитывать размеры вала);
  • крышки от бутылок в количестве 16 единиц;
  • шариковые подшипники №205 (подойдут также других серий с диаметром отверстия под вал 25 мм);
  • пара хомутов с размером 6/4″(применяются в качестве корпусов подшипников);
  • два хомута 3/4″, которые будут служить точками крепления ветрогенератора;
  • дополнительный хомут для установки генератора (в приведенном ниже примере используется изделие с размером 3,5″);
  • девять винтов размера М4*35 с гайками М4;
  • 32 шайбы М5 для установки крышек;
  • трубка резиновая с внутренним диаметром 25 мм (отрезок 150-200 мм);
  • втулка с наружным диаметром 25 мм и внутренним отверстием 9-10 мм;
  • шаговый электродвигатель мощностью до 10 Вт;
  • генератор от велосипеда;
  • фонарь с динамо;
  • дрель или шуруповерт;
  • ножовка по металлу;
  • сверла для выполнения отверстий в металлической трубе диаметром 4 и 8 мм;
  • отвертка с крестообразным и плоским жалом;
  • гаечный ключ 7 мм.

Для создания из электродвигателя

Необходимые материалы:

  • генератор от автомобиля;
  • исправный аккумулятор 12 в;
  • инвертор с мощностью не менее 1 кВт для преобразования постоянного тока с напряжением 12 Вольт в переменный 220 Вольт;
  • бочка 200 литров для изготовления лопастей;
  • лампочка на 12 в для контроля;
  • выключатель и вольтметр;
  • медная проводка с сечением проводов от 2,5 мм²;
  • труба с диаметром около 45-50 мм для оси;
  • трубы с диаметром от 100 мм для постройки мачты;
  • подшипники;
  • сварочный аппарат;
  • цементный раствор;
  • тросы растяжек с диаметром 6 мм и анкеры для крепления к земле;
  • крепеж (метизы, хомуты и прочее).

Инструменты:

  • рулетка;
  • карандаш и чертилка по металлу;
  • набор гаечных ключей;
  • дрель или шуруповерт;
  • емкость для замешивания раствора;
  • сверла по металлу;
  • болгарка и несколько запасных кругов;
  • ножницы по металлу;
  • напильники и наждачная бумага.

Ветрогенератор из дрели своими руками.

Люди с давних времен используют энергию ветра на ветряных мельницах, парусных суднах и т.д. Сейчас ветровую энергию используют для получения электроэнергии. Любой человек, который хорошо разбирается в механике и электроприборах может сделать ветровой генератор из подручных средств собственноручно.

1-й этап: начало сборки.

Как генератор используем беспроводную дрель, предварительно разобрав ее. Для за-крепления в зажимном патроне, который крепится к электродвигателю через основной меха-низм, подготавливаем большой, легкий диск, на котором будут размещены лопасти таким образом, чтобы вращение было по часовой стрелке.

Взять трубу, у которой наружный диаметр немного больше основания и разрезать ее (рис.2). Это необходимо для надежного крепежа всей конструкции. Механизм целиком закрепим на платформу из пластика (рис 8).

Ветряк 2 — аксиальная конструкция на магнитах

Ветрогенераторы на 220в своими руками с неодимовыми магнитами получили название аксиальные ветряки. Устройство таких конструкций основано на не железных статорах с прикрепленными магнитами. Ввиду того, что стоимость последних упала в несколько раз, изготовить генератор на магнитах своими руками стало проще. Модель этого ветряка позволит получить большее количество электрической энергии, нежели созданные роторные электрогенераторы своими руками.

Что необходимо подготовить?

Что такое ветровой генератор, устройство и принцип работы

Главный элемент механической конструкции аксиального генератора – ступица колеса легкового автомобиля вместе с тормозными дисками, которая станет будущим ротором. Если деталь использовалась раньше по своему предназначению, то следует ее подготовить. Для этого разбираем ступицу на составные части и металлической щеткой отчищаем внутренние и внешние стенки элемента от ржавчины. Каждый подшипник тщательно смазываем. Теперь собираем ступицу в обратном порядке.

Распределение и закрепление магнитов

Для закрепления неодимовых магнитов на тормозных дисках ротора, подготавливаем 20 единиц прямоугольной формы с размерами 25×8 мм.

Четное количество магнитов образует полюса. Располагаем их, по всей области дисков чередуя через один. Для того чтобы выяснить, где у магнита плюс и минус, берется один из них, а остальные прислоняем к нему сначала одной, а затем другой сторонами. Если они намагничиваются, то маркером ставим на этой стороне плюс и наоборот. При увеличении количества полюсов, руководствуемся следующим правилами:

  1. Для однофазных генераторов сумма полюсов равняется количеству магнитов.
  2. Для трехфазных соблюдается соотношение пропорции 4/3 по единицам магнитов и полюсов, а также 2/3 по полюсам к катушкам соответственно.

Магниты установлены перпендикулярно окружности диска

Чтобы точно распределить магниты по окружности тормозного диска используем шаблон, нарисованный на листе бумаги. Магниты клеим с помощью сильного клея, а затем фиксируем эпоксидной смолой.

Трехфазные и однофазные генераторы

Статор с одной фазой сравнительно хуже, нежели трехфазные аналоги. Ввиду непостоянства при отдачи тока, возникают высокие колебания амплитуды в электросети, поэтому однофазные устройства выдают вибрацию. В трехфазных генераторах происходит компенсация нагрузки тока из одной фазы в другую. Благодаря этому мощность в такой сети всегда постоянная. Вибрационные воздействия негативно влияют на конструкцию в целом, следовательно, срок использования однофазных генераторов значительно меньше, нежели у трехфазных. Еще одно преимущество трехфазной модели – отсутствие шума во время работы.

Процесс наматывания катушек

Прежде чем приступить к наматыванию провода на катушки генератора, делаем предварительные расчеты: момент начала заряжания аккумулятора в 12 вольт должно происходить при номинальной величине в 110 об/мин. Используя эти данные, вычисляем необходимое количество витков в отдельно взятой катушке: 12*110/N, где N – число катушек. Для обмотки используем исключительно провода с крупным сечением. Это уменьшит единицы сопротивления и увеличит силу тока.

Мачта и винт

Высотные показатели мачты должны составлять около 6-12 метров. Под основание мачты заливается опалубка, а затем бетонируется. К верхней части крепим винт, который можно изготовить из труб ПВХ диаметром 160 мм и длинной не менее 2 метров. Из нее вырезаем шесть двухметровых пластин. Фиксируем полученный финт на верху мачты. Саму мачту укрепляем с помощью тросов, прибитых с одной стороны к земле, а с другой – к телу конструкции.

ПОСМОТРЕТЬ ВИДЕО

Особенности эксплуатации ветряков

Любой из двух представленных моделей ветряков подходит для использования в качестве альтернативного источника электроэнергии. При изготовлении такого устройства может использоваться любой генератор 220в. К примеру, сконструированный ветрогенератор своими руками из стиральной машины имеет большую продолжительность эксплуатации. Ветрогенератор из шуруповерта – один из самых простых вариантов ветряка. Владельцы загородных домов по достоинству оценят такое изобретение. Каждый тип ветрогенераторов обладает набором индивидуальных преимуществ и недостатков. Степень эффективности отдельно взятой конструкции может разниться для различных регионов нашей страны. Такой источник электричества под рукой никогда не помешает, тем более, если такое оборудование будет использовать на равнинной местности с высокой интенсивностью ветра.

Как собрать генератор из старой стиральной машины

Мы продолжаем рассматривать самоделки из мотора от стиральной машины, и очередь дошла до генератора. У вас не получится собрать мощное устройство, но к случаю экстренного отключения вы вполне можете подготовиться. Для превращения двигателя в генератор придётся его разобрать и частично срезать сердечник. В оставшейся части сердечника нужно изготовить пазы для неодимовых магнитов.

Промежутки между магнитами заполняются холодной сваркой. Для работы устройства в комплект нужно включить аккумулятор от мотоцикла, выпрямитель и контроллер заряда. Подробности работы в видеоматериале:

Как сделать ветрогенератор своими руками на 220В?

Чтобы обеспечить частный дом постоянным потоком электроэнергии при средней скорости ветра в 4 м/с достаточно:

  • 0,15-0,2 кВт, который идут на основные потребности;
  • 1-5 кВт на электрооборудование;
  • 20 кВт на весь дом с отоплением.

Самодельная модель

При этом стоит учитывать, что ветер дует не всегда, поэтому своими руками ветряк для дома стоит обеспечить аккумулятором с контроллером заряда, а также инвертором, к которому подсоединяют приборы.

Для любой модели самодельного ветряка потребуются основные элементы:

  • ротор – часть, которая вращается от ветра;
  • лопасти, обычно их монтируют из дерева или легкого металла;
  • генератор, который будет преобразовать силу ветра в электроэнергию;
  • хвост, помогающий определить направления потоков воздуха (для горизонтального варианта);
  • горизонтальная рея для удержания генератора, хвоста и турбины;
  • матча;
  • провод соединительный и щиток.

Можно использовать данную схему для сборки

В комплектации щитка будет аккумулятор, контроллер и инвертор. Рассмотрим два варианта, как вделать ветряной генератор своими руками.

Делаем генератор для ветряка

Для того чтобы собрать ветряную электростанцию, нам потребуется генератор, причем с самостоятельным возбуждением. Иными словами, в его конструкции должны присутствовать магниты, наводящие электроэнергию в обмотках. Именно так устроены некоторые электродвигатели, например, в шуруповертах. Но сделать приличный ветрогенератор из шуруповерта не получится – мощность будет просто смешной, хватит максимум на работу небольшой светодиодной лампы.

Сделать ветряную электростанцию из автогенератора тоже не получится – здесь используется обмотка возбуждения, питающаяся от аккумулятора, поэтому он нам не подходит. Из вентилятора бытового у нас получится сделать разве что пугач для птиц, атакующих огород. Поэтому нужно поискать нормальный самовозбуждающийся генератор подходящей мощности. А еще лучше потратиться и приобрести покупную модель.

Генератор действительно выгоднее купить, чем сделать – КПД заводского образца будет более высоким, нежели у самоделки.

Давайте посмотрим, как сделать генератор для нашего ветряка своими руками.

Его максимальная мощность составляет 3-3,5 кВт. Для этого нам понадобятся:

  • Статор – он изготавливается из двух кусков листового металла, раскроенных в форме окружностей диаметром 500 мм. На каждую окружность по краю (немного отступив от края) наклеиваются 12 неодимовых магнитов диаметром 50 мм. Их полюса должны чередоваться. Аналогичным образом готовим вторую окружность, но только полюса здесь должны располагаться со сдвигом;
  • Ротор – он представляет собой конструкцию из 9 катушек, намотанных медным проводом диаметром 3 мм в лаковой изоляции. В каждой катушке делаем по 70 витков, хотя в некоторых источниках рекомендуется делать по 90 витков. Для размещения катушек необходимо сделать основу из немагнитного материала;
  • Ось – ее необходимо сделать точно по центру ротора. Причем биений быть не должно, конструкцию нужно тщательно отцентровать, иначе ее быстро разобьет ветром.

Размещаем статоры и ротор – сам ротор вращается между статорами. Между этими элементами выдерживается расстояние 2 мм. Все обмотки мы соединяем по нижеприведенной схеме, чтобы у нас получился однофазный источник переменного тока.

Ветрогенератор с вертикальной осью вращения

В ветряных генераторах данного вида вращающаяся ось генератора расположена вертикально по отношению к поверхности земли.

За годы использования устройств данного вида появились разнообразные конструкции которые объединены в группы, это:

С ротором Дарье — агрегаты оснащаются двумя или тремя лопастями, изогнутыми в форме овала.

К положительным особенностям данной конструкции можно отнести:

  • Самостоятельную ориентацию по отношению к воздушным потокам;
  • Удобное обслуживание установки.
  • Простота схемы агрегата.

К отрицательным относятся:

  • Нет возможности в самостоятельной раскрутке лопастей;
  • Значительная нагрузка на элементы конструкции;
  • Лопасти должны быть идентичны и соответствовать заданному профилю;
  • Повышенный уровень шума в процессе работы.
  • С ротором Савониуса – агрегаты оснащены лопастями в виде цилиндрических поверхностей.
  • Для запуска в работу требуются незначительные потоки ветра;
  • Способность быстрого набора крутящего момента;
  • Надёжность конструкции;
  • Низкая стоимость.

К недостаткам можно отнести:

Низкий КПД устройств этой группы.

Устройства с ротором Савониуса применяют при монтаже комбинированных ветровых генераторов, их используют для разгона агрегатов с ротором Дарье.

С вертикально-осевой конструкций ротора — у агрегатов этой группы лопасти напоминают форму крыла самолета и расположены вертикально, ось ротора расположена параллельна валу.

По внешнему виду агрегаты данной группы похожи на устройства с ротором Дарье.

К положительным качествам устройств относятся:

  1. Простота в изготовлении;
  2. Способность быстрого набора скорости вращения;
  3. Низкий уровень шума.
  4. Надежность в работе.
  5. С геликоидным ротором – агрегаты этой группы являются более развитым вариантом устройств с вертикально-осевым ротором. Лопасти имеют форму геликоидной кривой.

Положительные качества:

  1. Более низкие нагрузки на элементы конструкции;
  2. Быстрый набор скорости вращения.

Недостатки:

  • Повышенный уровень шума;
  • Высокая стоимость.
  • Многолопастный ротор – в основу агрегатов этого типа положена вертикально-осевая конструкция с устройством дополнительного внешнего кольца неподвижных лопастей.

Достоинства агрегатов данной группы:

  • Более высокий КПД установок;
  • Чувствительность к потокам ветра.

Недостатки:

  • Высокая стоимость;
  • Повышенный уровень шума.

Пошаговая инструкция

Подбираем материалы

Основа будущей конструкции – электродвигатель стиральной машины мощностью не ниже 1,5 кВт. Речь идет об исправной конструкции, а не о сгоревшем моторе. Также потребуются:

  • Ротор с лопастями, которые будут вращаться благодаря силе ветра. Конструкцию лопастей несложно изготовить собственными руками из подручных материалов: фанеры, листового металла и т. д.
  • Набор неодимовых магнитов – 32 шт. по 0,5, 1 или 2 см.
  • Редуктор, «отвечающий» за скорость вращения генератора.
  • Защитный кожух, исключающий любое климатическое воздействие на внешние элементы конструкции.
  • Аккумулятор, заботливо собирающий и накапливающий энергию для работы бытовой техники в безветренный период.
  • Инвертор для трансформации постоянного тока в переменный.
  • Мачта для установки конструкции на открытом пространстве.

Если вы надумали удивить родных собственноручно изготовленным ветрогенератором из мотора от стиральной машины, не спешите бежать на ближайший рынок за покупками. Большую часть перечисленных устройств и материалов легко найти в старой бытовой технике, вышедшей из употребления и пылящейся в подвале или на балконе. Это экономит ваше время и дополнительно снижает себестоимость будущего генератора. Исключение – неодимовые магниты, заказать которые лучше на Алиэкспресс или в обычных магазинах по продаже электротехники и радиотоваров. Инструменты, что должны быть под рукой во время работы: отвертка, ножницы и плоскогубцы, а также дрель или шуруповерт, которые во время тестирования устройства будут играть роль ветра.

Собираем каркас

С ротора двигателя снимаются сердечники, на которых прорезают пазы на 5 мм вглубь. Затем сердечники закрывают жестяным покрытием и приступают к укладке неодимовых магнитов. Вначале их необходимо разметить и затем – последовательно разложить на полосе жести с учетом взаимного притяжения соседних магнитов. Крепление осуществляется с помощью подходящего суперклея, гарантирующего надежное соединение металлических элементов.

Над созданием крыльчатки с хвостовиком и лопастями придется потрудиться. Главное – правильно изготовить лопасти, чтобы они легко вращались под воздействием ветра. Отличным решением будет стеклопластик – плотный и легкий материал, отличающийся долговечностью и не боящийся климатических сложностей российской погоды.

После укладки и приклеивания жестяной лист с магнитами укладывают на ротор, заполняя промежутки холодной сваркой или эпоксидной смолой. Окончательное шлифование поверхности наждачной бумагой – и каркас генератора полностью готов.

Моделируем редуктор

Для ветрогенератора из помпы от стиральной машины рекомендован вертикальный редуктор. Его главное достоинство – способность свободно вращаться на мачте вместе с лопастной конструкцией. Конечно, вес дополнительного устройства несколько замедлит скорость вращения. Зато редуктор, ограничивающий число оборотов лопастей, «позаботится» о том, чтобы во время ураганного ветра пропеллер не вышел из строя.

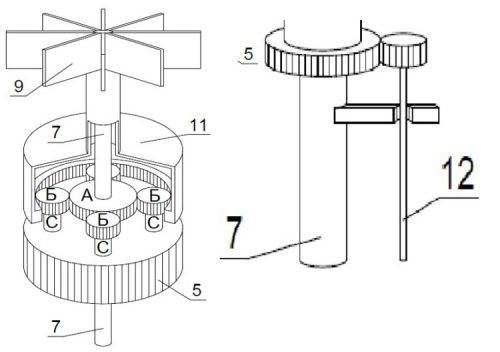

Согласно приведенной схеме:

  • на мачту 7 надета основная шестерня 5;
  • по кругу приварены арматурные отрезки С;
  • подшипники с шестернями Б надеты на арматуру;
  • малая шестерня А контактирует с шестернями Б;
  • шестерни Б контактируют с зубцами корпуса редуктора 11.

Мачта

Мачту можно изготовить из подручных материалов. Отлично подойдет длинная труба, но если таковой нет, можно использовать отрезки различных труб. Их нужно сварить между собой, чтобы получить мачту длиною десять метров. Изготовленную мачту нужно окрасить в белый цвет и установить в вертикальном положении. В качестве опоры можно использовать столб или другой предмет. Единственное условие – она не должна препятствовать вращению ветряка.

Проверяем работоспособность устройства

Два провода, ведущие к обмотке двигателя, подключают к выпрямителю, а выпрямитель – к контроллеру, к которому подсоединен аккумулятор. С помощью дрели или шуруповерта устройство запускают в работу на скорости около 1000 оборотов в минуту. Щупы вольтметра подводят к аккумулятору и измеряют полученное напряжение. Показатель в 200-300 В свидетельствует об отличной работоспособности устройства.

Особенности конструкции лопастей

Относительно конструктивных особенностей лопастей будущего генератора следует отметить, что они не должны быть слишком длинными, а их общее количество обычно не превышает трёх. Подобный выбор объясняется тем, что вес вращающихся элементов в этом случае будет меньше, и риск их разрушения резко снижается.

Обратите внимание! В ряде промышленных образцов используются длинные и сравнительно тяжёлые лопасти, но при этом в их конструкции предусмотрен изменяющийся угол наклона плоскости вращения. Такое устройство подвижного механизма позволяет менять обороты с одновременным снижением уровня шумности. Такое устройство подвижного механизма позволяет менять обороты с одновременным снижением уровня шумности

Такое устройство подвижного механизма позволяет менять обороты с одновременным снижением уровня шумности.

Примерная стоимость самого недорого образца промышленной ветроустановки мощностью до 1 кВт составляет около 50-ти тыс. руб. и более. Для большинства пользователей такая сумма оказывается абсолютно «неподъёмной». Этим объясняется желание многих из них попытаться изготовить ветряной агрегат самостоятельно, воспользовавшись возможностями старого, но ещё рабочего автогенератора.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
