Газовая горелка для банной печи своими руками: как изготовить самодельное устройство

Общие правила устройства дымохода для печи

Еще одно условие нормальной работы газовой печки — устройство дымохода. Для печей, работающих на газе, дымовые каналы должны быть вертикальные, без уступов. Конструкция дымохода дровяной печи часто не подходит для вывода продуктов сгорания газа.

Уклон дымохода допускается, но не больше 30°, и при условии, что сечение труб на наклонных участках не меньше сечения труб, установленных вертикально

Переоборудовать старый дымоход можно путем гильзирования. Варианты модернизации:

• Установка в дымоходный канал трубы из нержавейки. При этом диаметр и высоту трубы следует подбирать соответствующий характеристикам дымоходного канала. Зазор между стенками дымохода и трубы заполняют негорючим теплоизоляционным материалом типа керамзита, пеностекла.
• Применение технологии FuranFlex. Метод заключается в размещении эластичной полимерной трубы внутри канала, которая под давлением принимает его форму и затвердевает. Защитный слой служит для утепления, герметизации и внутренней защиты дымохода.

Если ни один вариант переделки дымохода не подойдет, придется устанавливать новый. В зависимости от места расположения печки, возможны два варианта устройства дымохода: наружный приставной или внутренний.

Влияние характеристик дымохода на безопасность отопления таково, что его обязательно будут проверять органы Пожарного надзора с последующей выдачей письменного акта, без которого оборудование к газовым сетям не подключат.

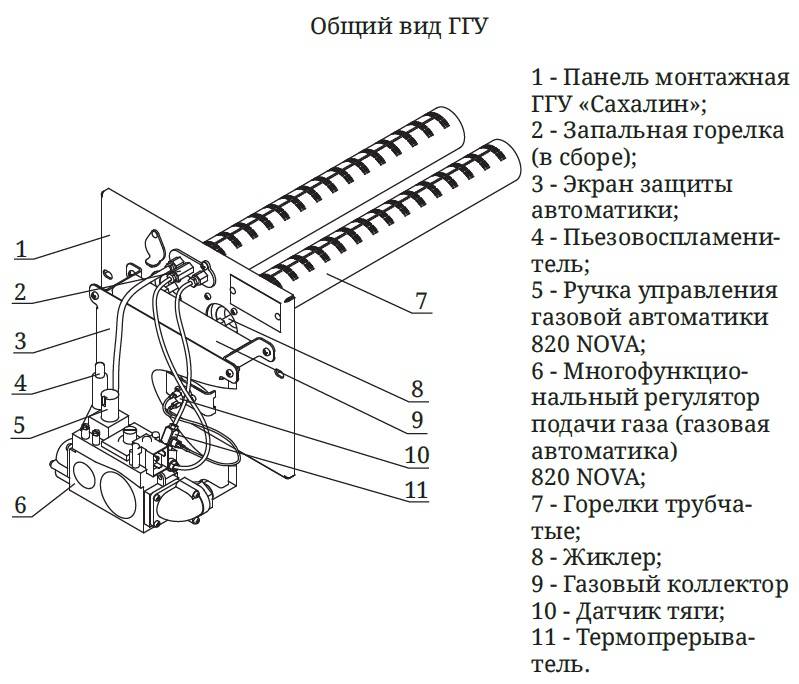

Особенности конструкции и принцип работы

Конструктивно газовое нагревательное оборудование для бани представляет собой корпус с вмонтированной горелкой-форсункой. В устройстве предусмотрены запорные и сбросные клапаны, предохранитель, фильтры, отсек для смешивания газа с воздухом. Здесь расположены механизмы управления, регулирующие режим подачи топлива. При помощи горелки нагревается воздух в камере топки, далее тепловая энергия передается корпусу генератора с поддоном для камней. От характеристик газовой форсунки зависят функциональные возможности оборудования, эффективность устройства и безопасность.

Преимущества и недостатки

Использование горелочного оборудования имеет уже то достоинство, что больше не придется тратить массу времени на розжиг самой печи. Процесс горения будет инициироваться максимально быстро и не потребует никаких особых усилий. Нужно лишь открутить вентиль и запустить систему в работу. Но стоит также отметить, что газовое топливо существенно дешевле, чем обогрев дровами, углем, электричеством или дизельным горючим.

Стоит отметить также, что устройства вполне безопасны в пожарном отношении. Конструкторы не стояли на месте, а непрерывно решали проблемы огневой защиты доступными им средствами. Кроме того, природный газ горит при более низкой температуре, чем уголь или другие виды топлива. Потому и раскаляться дымоход будет меньше. Однако всего за 60-90 минут помещение будут прогрето полностью.

Какими бывают газовые печи

С помощью газовых печей отапливают домовладения и дачные домики, однако наибольшую популярность такие устройства приобрели при сооружении бань. Чаще всего для этого случая покупают агрегаты заводского изготовления, которые имеют металлический корпус. При этом нужно правильно подобрать модель по мощности и предназначению, учитывая условия эксплуатации. Сооружают и кирпичные печи.

По способу генерирования тепла печи можно разделить на два вида:

1. Имеющие камеру сгорания. Газ поступает в отопительную камеру и при горении нагревает её стены.
2. Печь с теплообменником. В конструкциях этих обогревательных агрегатов газ поступает в изогнутую жаропрочную стальную трубку, которая выполняет роль теплообменника.

Во втором случае печи оснащаются дополнительно системой принудительной подачи воздуха и выводом продуктов сгорания.

Газовые печи различают по теплоёмкости. Этот показатель зависит от возможности агрегата накапливать тепло.

По такому параметру печи подразделяют на следующие категории:

1. Печи постоянного горения. У них более тонкие стены, которые остывают достаточно быстро. Однако есть и существенный плюс — так же быстро они и прогревают комнату., отдавая тепло наружу. Чтобы в помещении поддерживать постоянную комфортную температуру, печь должна быть в режиме «включено». Это типичный дачный вариант. Можно приехать и сразу согреться.
2. Печь периодической топки. Это массивное теплоёмкое сооружение, которое способно отдавать тепло даже после того, как газ перекрыт. Для того, чтобы сохранить тепло, каналы и камеру сгорания отделывают глиняным кирпичом. Очень удобно ставить такие печи в банях. Они в короткий срок прогреют камни и начнут отдавать тепло в течение длительного времени. Для обогрева домовладений этот вариант так же более приемлем.

Какими бывают газовые печи

С помощью газовых печей отапливают домовладения и дачные домики, однако наибольшую популярность такие устройства приобрели при сооружении бань. Чаще всего для этого случая покупают агрегаты заводского изготовления, которые имеют металлический корпус. При этом нужно правильно подобрать модель по мощности и предназначению, учитывая условия эксплуатации. Сооружают и кирпичные печи.

По способу генерирования тепла печи можно разделить на два вида:

1. Имеющие камеру сгорания. Газ поступает в отопительную камеру и при горении нагревает её стены.
2. Печь с теплообменником. В конструкциях этих обогревательных агрегатов газ поступает в изогнутую жаропрочную стальную трубку, которая выполняет роль теплообменника.

Во втором случае печи оснащаются дополнительно системой принудительной подачи воздуха и выводом продуктов сгорания.

Газовые печи различают по теплоёмкости. Этот показатель зависит от возможности агрегата накапливать тепло.

По такому параметру печи подразделяют на следующие категории:

1. Печи постоянного горения. У них более тонкие стены, которые остывают достаточно быстро. Однако есть и существенный плюс — так же быстро они и прогревают комнату., отдавая тепло наружу. Чтобы в помещении поддерживать постоянную комфортную температуру, печь должна быть в режиме «включено». Это типичный дачный вариант. Можно приехать и сразу согреться.
2. Печь периодической топки. Это массивное теплоёмкое сооружение, которое способно отдавать тепло даже после того, как газ перекрыт. Для того, чтобы сохранить тепло, каналы и камеру сгорания отделывают глиняным кирпичом. Очень удобно ставить такие печи в банях. Они в короткий срок прогреют камни и начнут отдавать тепло в течение длительного времени. Для обогрева домовладений этот вариант так же более приемлем.

Какими бывают газовые печи

Всего существует 2 основных разновидности горелок – атмосферная и с надувом.

Первый вариант – самый простой, для работы которого не нужно автоматическое управление и соответствующее оборудование. При такой атмосферной интенсивность огня поддерживается воздухом, поступающим через дверцы в камеру, соответственно, эффективность отопления напрямую зависит от того количества поступающего воздуха.

Атмосферная горелка

Работу надувной горелки обеспечивает дутьевой вентилятор, принудительно нагоняющий воздух в камеру и также поддерживающий работу горелки. Учитывая то, что вентилятор работает от электросети, отопительный агрегат является энергозависимым, значит, более дорогим.

Надувная горелка

Аналогичный вентилятор устанавливается в твердотопливных, комбинированных и пиролизных котлах. О том, как сделать пиролизный котел своими руками вы узнаете в соответствующей статье.

По способу генерирования тепла печи можно разделить на два вида:

1. Имеющие камеру сгорания. Газ поступает в отопительную камеру и при горении нагревает её стены.
2. Печь с теплообменником. В конструкциях этих обогревательных агрегатов газ поступает в изогнутую жаропрочную стальную трубку, которая выполняет роль теплообменника.

Во втором случае печи оснащаются дополнительно системой принудительной подачи воздуха и выводом продуктов сгорания.

Газовые печи различают по теплоёмкости. Этот показатель зависит от возможности агрегата накапливать тепло.

По такому параметру печи подразделяют на следующие категории:

1. Печи постоянного горения. У них более тонкие стены, которые остывают достаточно быстро. Однако есть и существенный плюс — так же быстро они и прогревают комнату., отдавая тепло наружу. Чтобы в помещении поддерживать постоянную комфортную температуру, печь должна быть в режиме «включено». Это типичный дачный вариант. Можно приехать и сразу согреться.
2. Печь периодической топки. Это массивное теплоёмкое сооружение, которое способно отдавать тепло даже после того, как газ перекрыт. Для того, чтобы сохранить тепло, каналы и камеру сгорания отделывают глиняным кирпичом. Очень удобно ставить такие печи в банях. Они в короткий срок прогреют камни и начнут отдавать тепло в течение длительного времени. Для обогрева домовладений этот вариант так же более приемлем.

Печные газовые горелки, которые устанавливают в печь домовладения или дачного домика схожи между собой. Как и газовая горелка для котла,  она имеет камеру сгорания (теплообменник), корпус, систему дымоотвода, каналы для нагретого воздуха и автоматический блок.

Однако есть одна обязательная деталь, которая имеет в каждом случае свои особенности — газовая горелка для печки. Именно она отвечает за КПД отопительного агрегата, мощностные характеристики, экономное расходование топлива, безопасную эксплуатацию и другие важные параметры.

Одноступенчатые атмосферные газовые горелки для домашней печи не сложные в применении, их легко вмонтировать в отопительный блок. Им не нужная электроподпитка. Такую горелку ставят на лицевую сторону, туда, где располагается топочная дверка.

Если газовую горелку рассматривать с точки зрения способа управлением тепловой мощностью, то все модели можно разделить на следующие категории:

1. Одноступенчатые. В данном случае подача (отключение) газа происходит автоматически, по сигналу реостата.
2. Двухступенчатые. Горелка имеет конструктивную возможность переходить в экономный режим. Этот процесс регулируется автоматически.
3. Горелки с плавающей регулировкой. Мощность горелки можно изменять плавно, от 10 до 100 процентов.

Горелки подразделяются по способу подачи воздуха:

1. Атмосферные. В данном варианте не нужно электричество, воздух поступает к горелке под естественным действием тяги. КПД не очень высокое, не больше 90 процентов. Это простая конструкция: труба с отверстиями, куда подаётся топливо. Работает она в камерах сгорания открытого типа. Их можно быстро переоборудовать при необходимости под жидкое топливо, срок службы у таких горелок очень долгий. Однако такие горелки предъявляют к себе повышенные требования безопасности.
2. Наддувные. Их ещё называют дутьевыми или вентиляторными горелками. Это довольно сложная конструкция. Воздух к горелке подаётся вентилятором, камера сгорания в этом случае закрытая. КПД превышает 95 процентов. Печам с такими горелками не нужны громоздкие дымоходы. Печь при этом стабильно работает даже при низком давлении газа. Однако они производят много шума и энергозависимые.
3. Диффузно-кинетические. Воздух в камеру сгорания нагнетается частично, остальная часть подводится сразу к пламени.

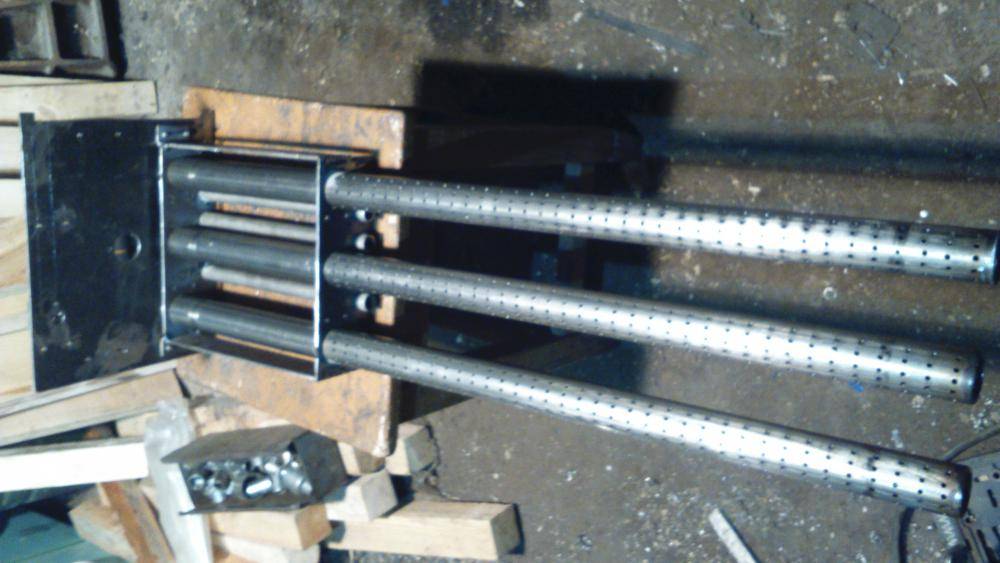

Изготовление газовой горелки из подручных материалов поэтапно

Список материалов и инструментов:

• дрель;

• болгарка;

• молоток;

• наждачная бумага;

• заготовки из латуни для форсунки рассекателя;

• тонкая латунная трубка диаметром 15 мм;

• деревянные бруски;

• тиски;

• силиконовый уплотнитель или ФУМ-лента;

• шланги для соединения;

• вентиль для регулировки.

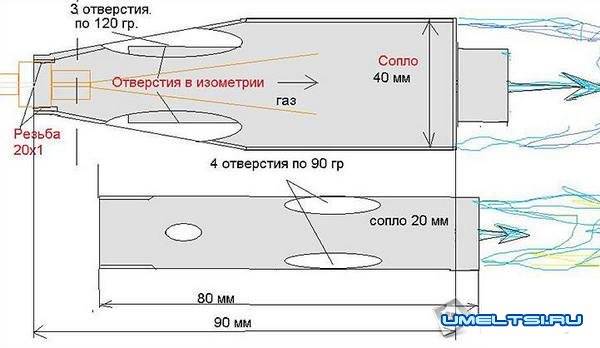

Как изготовить форсунку и ручку

В первую очередь берем латунную трубку и приделываем к ней ручку – например, из старой горелки, или из деревянного бруска, перед этим его обработав. В бруске сверлим отверстие под латунную трубку с соответствующим диаметром. Засунув трубку в брус, закрепляем ее силиконом или эпоксидной смолой.

Далее приступаем к более трудоемкому и длительному этапу работы – изготовлению форсунки. Отверстие по размеру желательно должно быть 0,1 мм.

Сверлом можно проделать отверстие чуть больше, и затем края подогнать до 0,1 мм. Отверстие должно иметь правильную форму, чтобы пламя было ровное.

После этого фиксируем заготовку в тисках, берем молоток и аккуратно, в вертикальной плоскости с «оттяжкой» к середине заготовки наносим удары по будущей форсунке. Изделие равномерно прокручиваем для образования идеального отверстия.

Затем берем наждачную бумагу с мелкой зернистостью и шкурим головку форсунки. Для соединения с трубкой на заднюю часть изделия наносится резьба, также элементы можно просто спаять – но в дальнейшем ремонт деталей будет более сложным.

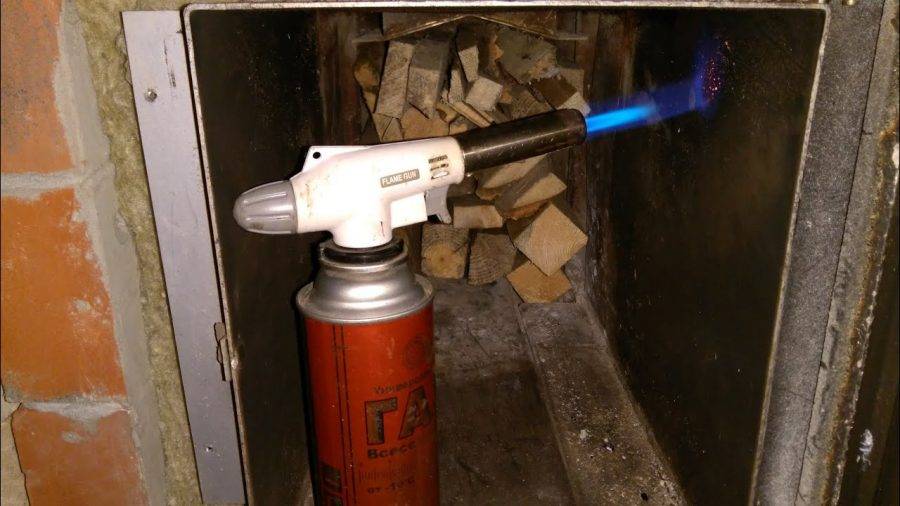

Теперь мы присоединяем устройство к газовому баллону и поджигаем его – горелка своими руками готова к работе. Однако здесь можно увидеть, что для регулировки газового потока можно только открывать и закрывать кран газового баллона, и так получить нужное пламя весьма сложно. Что мы можем сделать?

Как улучшить регулировку пламени

Для нормальной работы нашего самодельного агрегата мы установим на него рассекатель и кран. Кран монтировать лучше возле ручки, на расстоянии около 2–4 см, но можно закрепить и на подводящую трубку. Как вариант – взять кран горелки от старого автогена или другой аналогичный кран, который крепится резьбой. Чтобы уплотнить соединение, берем ФУМу-ленту.

Рассекатель устанавливаем на трубе с форсункой, он изготовляется из латуни, диаметр 15 мм. Самым оптимальным вариантом является деталь цилиндрической формы, где есть отверстие под трубку с форсункой. В случае отсутствия таковой, делаем так:

1. Берем трубу из латуни диаметром 35 мм и отрезаем кусок 100–150 мм.2. Берем маркер, отступаем от конца и намечаем 3–5 точек, с равным расстоянием между ними.3. Сверлим в трубе отверстия 8–10 мм, берем болгарку и к ним ровно делаем пропилы.4. Подгибаем все к центру и привариваем к трубе горелки.

Описание этапов работы

Перед началом сборки деталей горелки лучше для удобства иметь под рукой нарисованную схему.

Технология самостоятельного изготовления предусматривает следующую последовательность:

• основа устройства сопло изготавливается с помощью болгарки;
• дозатор топлива собирается из вентиля и накрученного на него стального колпачка;
• к соплу приваривается колпачок, затем устанавливается пьезоэлемент.

Устанавливая собранную и испытанную специалистами горелку, нужно соблюдать ограничение по расстоянию. Оно должно быть не более 5 метров от газовой форсунки до конца трубы дымохода.

Конструкция газовых печей

Устройство газовых печей похоже на дровяные, но имеет кое-какие различия по свойствам горючего. Газовая печь имеет корпус, предохранитель (для прекращения подачи горючего в случае затухания), термостат, герметичную газокамеру, дымопровод. Отличие содержится в том, что подача горючего осуществляется через проведенную газовую магистраль.

Баллоны с газом помещаются в необыкновенную емкость по всем правилам техники безопасности. Как указывает опыт, газовый баллончик в 5 кубов сумеет прогревать помещение до двухсотен квадратных метров в течение 1-го отопительного сезона. Стоит подчеркнуть, что пропан обладает более высочайшей свойством подачи тепла, в случае если ассоциировать его с природным газом. Такие печи сумеют иметь различную мощность, расчет которой находится в зависимости от объема бани.

Вы должны знать, что на 0,4 кубометра приходится двести 50 два килокалории тепла. Исходя из этого может быть просто посчитать, какой количество газа для вас нужен. Газовые банные печи не требуют повторяющегося нагрева, исходя из этого их направляться отключать в протяжении использования. Такие печи работают по очень легкому принципу — воздушное место смешивается с газом еще до поступления в топку. Отдельная часть воздуха проходит в топку.

Вы имеете возможность регулировать количество поступаемого воздуха в газовую печь для бани с помощью нижней дверки, которая не считая этого разрешает чистить горелку. Воспользовавшись особенным гибким шлангом, газ подводится к горелке (или употребляется баллон).

Преимущества использования газовых горелок

Отметим наиболее важные достоинства данного отопительного оборудования:

• Вам не придется тратить время и силы на розжиг печи. Достаточно открыть вентиль и просто поджечь горелку. Уже через час-полтора парилка прогреется до нужной температуры.
• Вы сможете неплохо сэкономить. Газовое отопление на 20-30% дешевле, чем дровяное. А если сравнивать такие печи с электрическими, то выгода получится еще более впечатляющей – порядка 100-120%.
• Вы обеспечите максимальную пожаробезопасность вашей бани. Газы, образующиеся в процессе сгорания данного вида топлива, не нагреваются до той критической температуры, которая может вызвать возгорание. Поэтому вам не придется дополнительно изолировать печную трубу в местах соприкосновения с кровлей.

Таким образом, газовая горелка для печи в баню значительно облегчит весь процесс обогрева парной и избавит вас от необходимости заготавливать и хранить дрова.

Предлагаем ознакомиться с разновидностями и особенностями таких устройств.

Виды газовых горелок для печей в бане

В бане можно ставить газовые горелки двух типов: атмосферные и наддувные. Атмосферные — стоят дешевле, работают автономно без электричества. Представляют собой одну или несколько полых трубок в которые под давлением подается газ. Воздух, необходимый для продуктивного сгорания газа, забирается прямо из помещения, в котором установлена печь. Он смешивается с газом, затем газовоздушная смесь поджигается при помощи электро- или пьезо- зажигалок.

Строение атмосферной газовой горелки

Именно в механизме работы и кроется основной ее недостаток атмосферных моделей — необходима хорошая тяга, а также эффективная система вентиляции, обеспечивающая приток воздуха. Зависимость этого типа оборудования от состояния атмосферы в помещении, откуда топится баня, доставляет много хлопот. При каждом более-менее активном движении воздуха, изменяются пропорции газовоздушной смеси, что ведет к изменению количества тепла, которое выделяется. И вообще, такие горелки сжигают газ далеко не полностью, и значительная его часть улетает в трубу. Минимум автоматики, конечно отслеживает наличие воздуха и пламени, обеспечивает минимальную безопасность, но следить за работой оборудования надо.

Что еще важно, что атмосферную горелку не получится просто поставить в дровяную банную печь, если это не было предусмотрено при конструировании. Если это сделать в печах с внутренней каменкой, то пламя упрется в емкость для камней

А сгорать газ должен в воздухе, без контакта с металлом. Если ставить атмосферную горелку в печь без каменки, газ горит нормально, но греется только верхняя часть топливного отсека — пламя направлено вверх и нижняя часть остается почти без нагрева, что уменьшает скорость разогрева парилки.

Одна из газовых печей для бани — «Таймыр Inox БСЭ ЗК антрацит» фирмы «Термофор»

Еще один момент: специалисты советуют ставить в банные печи только специально для них разработанные газовые горелки. Они длиннее обычных, так как рассчитаны на выносную топку (при использовании газа топить надо только из смежного с парилкой помещения). Одна беда: они в разы дороже обычных, используемых для отопительных котлов. Цена — практически такая же, как на наддувные горелки, а экономичность почти в два раза ниже. Потому чаще или ставят устройства для отопительных печей, или — с принудительной подачей воздуха.

Второй тип газовых горелок для банных печей — вентиляторные или наддувные, дутьевые (это все разные названия одной конструкции). В них газ смешивается с воздухом при помощи вентилятора. Скорость его вращения регулируется при установке. В последствии параметры атмосферы в бане мало влияют на интенсивность сгорания газа. Конструктивно она выглядит как блок с прилагающимися датчиками и контроллером.

Схема работы горелки с вентилятором

Этот тип оборудования в среднем в два раза экономичнее, чем установки атмосферного типа. Их недостаток — энергозависимость (работают только при наличии электропитания) и высокая цена — раза в 2-3 выше, чем у атмосферных. С ценой ничего поделать нельзя, а вот снизить зависимость от наличия электропитания можно, если создать резервный источник (аккумулятор или дизель-генератор).

Плюс дутьевых газовых горелок в том, что их можно ставить в дровяные печи. Только надо подбирать модель так, чтобы пламя не упиралось в заднюю стенку топки (использовать коротко-пламенные моедли). Дровяные банные печи, рассчитаны на температуру горения дров — это порядка 800°C. При горении газа температура в верхней части факела может достигать 1600°C

Потому так важно не допускать касания пламени частей печи (в случае с атмосферной установкой ситуация такая же).  Но даже в этом случае металл, скорее всего, перегорит быстрее — температуры выше

Положительный момент горелок с вентиляторами- возможность настройки на любую мощность и перевод на сжиженный газ (и обратно).

Наддувная газовая горелка от Термофора

Из металла

Наряду со старыми добрыми каменками в ходу сегодня также печки для бани из металла. В отличие от кирпичных они довольно быстро изготавливаются своими руками, благо что чертежей и готовых проектов в Сети — не счесть.  Конечно, по ряду показателей такой вариант уступает классической русской печи:

• быстро остывают;
• не совсем безопасны;
• не подходят для больших парилок;
• требуют много ресурсов.

Однако некоторые минусы легко устраняются вполне конкретными действиями. Например, если обложить кирпичом металлическую печь для бани, то она будет лучше сохранять тепло и обеспечит более приятный пар. В конечном итоге, ответ на вопрос о том, какая печь лучше для бани, зависит от размеров вашей парной, а также от ряда других сопутствующих факторов:

• периодичности использования;
• ваших материальных возможностей;
• особенностей участка и т.д.

Предлагаем ваш подробную пошаговую инструкцию, которая поможет своими руками изготовить надежную печку для бани из металла. В качестве исходного материала возьмем обычную трубу.

Готовим основание

1. в месте, где планируется размещение печи, сделайте яму глубиной 0,5 метра, длину и ширину можно довести до 0,7 метра;
2. приблизительно на 0,3 метра высотой засыпьте подготовленную яму очень мелким щебнем и проведите основательную утрамбовку;
3. приготовьте цементный состав из расчета цемент-песок в соотношении 1 к 4, разбавьте смесь водой и залейте на щебень;
4. в течение суток основание высохнет и приобретет твердость — положите поверх несколько листов рубероида для надежной защиты от влаги;
5. приготовьте бетонный состав из цемента, песка, мелкого гравия и воды в соотношении 1:2:4 и залейте на рубероид;
6. тщательно выровняйте основание при помощи строительного уровня;
7. после высыхания оформите площадку из кирпича приблизительно на 0,7 метра в ширину и высоту;
8. также оформите защитный кирпичный экран высотой до 1,2 метра — в дальнейшем печь будет находиться в непосредственной близости от него, приблизительно на расстоянии 0,2 метра.

Горизонтальная печь — пошагово

1. подготовьте рабочий кусок трубы длиной 0,7-0,9 метра;
2. проведите скрупулезную зачистку всех краев;
3. из подготовленного металлического листа вырежьте фрагмент размером 0,8 на 0,4 метра;
4. к проему в середине горизонтально приварите прутья, а в нижней части трубы — колосник;
5. оформите из металлического листа топку выносного типа и сделайте вырезы;
6. приварите этот фасад к базовой трубе;
7. для оформления задней стенки вырежьте круг, равный диаметру трубы, и приварите его к основной конструкции;
8. сделать отверстие для дымохода можно в верхней части — достаточно будет и небольшого размера, приблизительно 0,16х0,16 метра;
9. приварите основной свод и трубу, которая будет использоваться в качестве дымохода;
10. все, что остается — это установить дверки для топочного отсека и поддувала;
11. финишное оформление сводится к тщательной шлифовке всего корпуса, а после к обработке его стойкой краской на полимерной основе.

Вертикальная печь — пошагово

1. подготовьте основу — фрагмент трубы приблизительно до 0,9 метра;
2. к нижней части трубы приварите круг из металлического листа — он должен быть равен диаметру трубы;
3. вырежьте отверстие под поддувало, максимальная его ширина — не более 0,2 метра;
4. приварите круглую пластину с диаметром по трубу, вырежьте середину и наварите пруты на отверстие — это будет колосник;
5. оформите топочный отсек, вырезав над колосником небольшой прямоугольник, и заделайте его металлической дверкой;
6. выше топки опять же вырежьте отверстие, приварите пруты для колосника и повесьте дверку;
7. заварите корпус круглым фрагментом из металла, не забудьте об отверстиях для дымохода и поддувала;
8. традиционный финал — последовательная шлифовка всего корпуса и покраска.

Видео, которое поможет вам справиться с процессом изготовления печи лучше. Наверняка некоторые вопросы, возникшие у вас в голове, получают логичные ответы.

Материалы для газовой банной печи

По материалам изготовления:

1. Чугунные.
2. Стальные.
3. Кирпичные.

Чугунные конструкции не доступны для самостоятельного воспроизведения, поскольку отливаются на промышленном оборудовании.

Стальные печи компактные и лёгкие. Они не требуют массивного фундамента. Толщина металла – около 5 мм. Их стенки могут раскаляться очень сильно, поэтому обычно с нескольких сторон от печки возводится защитный «кожух», например, из кирпича. Прогревается баня, оснащённая металлической печью, за 2 – 3 часа.

Гибрид из кирпичной печи и газовой горелки также можно соорудить своими руками. Такой агрегат будет дольше растапливаться, но зато и сохраняет в помещении тепло тоже дольше.

Решая сооружать ли кирпичную печь, нужно учитывать:

1. Металлические конструкции внутри массива присутствуют, так что сварочных работ не избежать.
2. Кирпичная кладка – трудоёмкий и длительный процесс, требующий специальных навыков.
3. Для конструкции потребуется больше места.
4. В качестве основы потребуется бетонная плита, не связанная с фундаментом бани.
5. Топить кирпичную печь нужно за 5 – 6 часов до начала банных процедур.
6. Тепло от кирпичной печи более мягкое, кладка не раскаляется и не представляет угрозы для людей и стен строения.

Некоторые умельцы умудряются даже переделать готовую кирпичную дровяную печь, врезав в неё горелку. Но нужно помнить, что кирпич – это теплоаккумулятор, не способный настолько быстро вбирать то количество тепла, которая даёт горелка.

Печь из кирпича

Поэтому не годятся для переделки массивные печки (русские) и печи колпакового типа. Газифицировать можно шведку, голландку и другие модели с несколькими колодцами.

Основной недостаток металлических банных печей в том, что они быстро остывают. Поэтому владельцы твердотопливных печей вынуждены постоянно «подкидывать» топливо по ходу банных процедур. Для газовых же печей – это не проблема. Они просто остаются «включенными» всё время, пока в бане люди.

Правила монтажа газовых печей

К процессу монтажа отопительных устройств, работающих на газу, нужно подходить максимально ответственно. От правильности установки зависит не только эффективность функционирования, но и безопасность людей, посещающих баню.

С газовыми печами должны работать опытные специалисты, имеющие богатую практику в этой сфере. Доверив установку газового котла профессионалу, все равно процесс монтажа следует контролировать

При проведении подобных работ нужно обратить внимание на следующие вещи:

• расстояние от стены до печи должно быть не менее 50 мм. При этом все параллельные стенам котла поверхности изготавливаются из негорючих материалов или обшиваются таковыми;
• огнеупорное основание котла должно выступать минимум на 100 мм от его краев;
• высота разъема для горелки без накладки должна варьироваться в пределах от 470 до 550 мм, с накладкой — от 615 до 680 мм, ширина — от 350 до 450 мм и от 515 до 665 мм соответственно.

Особое внимание следует уделить дымоходу. Газовая печь подключается к дымоходному каналу трубами из нержавейки

При этом колена труб должны входить друг в друга не менее чем на полдиаметра.

Газовый котел устанавливается одновременно в парилке и предбаннике. Лицевая сторона с горелками должна размещаться в предбаннике. Это исключает возможность затухания огня из-за попадания воды. Котел с водой и каменка размещаются в парилке.

Обязательным условием эксплуатации газовой печи является наличие вытяжки и окон с форточками в предбаннике. Двери должны открываться наружу. Протяженность дымоходного канала обязана быть не меньше 5 метров.

Если дымоход сделан из разных материалов, например, к печи присоединены трубы из нержавейки, а далее канал выполнен из кирпича, то место соединения должно быть полностью герметичным. Это место в системе отопления должно подвергаться проверке как можно чаще.

Способы проводки газа к печке

Газифицировать баню можно двумя способами:

1. От общегородской системы.

2. Индивидуально при помощи баллона.

Газификация от городской системы

газ в баню можно провести от городской трубы.

Если по участку проходит газовая труба, то выгоднее запитать баню от нее. Сразу оговоримся, дело это трудоемкое и требует знаний и разрешений. Цена на услуги специализированных компаний высокая, но подведя газ к бане один раз можно не беспокоиться долгие годы. А оплата газовых счетов будет менее затратна, чем приобретать каждый раз топливо в баллонах.

Для городской газификации необходимо выполнить ряд мероприятий:

1. Получить и утвердить ряд документов: проект газоснабжения, согласовать технические условия и составить смету.

2. Приобрести оборудование и трубы и произвести монтаж.

3. Подготовить испытательно-техническую документацию, сдать работу в местную газовую службу.

4. Врезаться в систему, установить и зарегистрировать счетчик, запустить и получить документы на обслуживание и поставку топлива.

Все перечисленные пункты сделать самостоятельно сложно, проще вызвать специалиста. Причем городская газовая компания сама предоставит и проведет трубы до нагревательного прибора.

Индивидуальная газификация

Можно запитать печку от газового баллона, который бывает различного объема.

Индивидуальная газификация подходит для участков где городская линия отсутствует. Газовый баллон можно приобрести в любом специализированном магазине. Но такое газоснабжение достаточно небезопасно.

Безопасность прежде всего, баллон не должен быть установлен в бане, его место на улице. Место выбирается легкодоступное и проветриваемое, то есть баллон нельзя заставлять различными предметами и завешивать вещами. Рядом вешается огнетушитель или устанавливается небольшой ящик с песком.

Разновидности металлических печей

Самый простой вариант печи из металла — это обычная буржуйка. Она состоит из кожуха с дверцей и ножками, внутри которого установлена решетка. На ней и сжигаются дрова. Как и у всех печей, наличие дымохода обязательно. Скажем прямо — это не самый лучший вариант, хотя он греет помещение бани отлично. Но при этом потребляет слишком много топлива. Вы просто не будете успевать подбрасывать дровишки в пасть буржуйки, чтобы поддерживать в бане требуемую температуру. Многие говорят, что это вообще пережиток прошлого.

Но давайте не будем сразу списывать этот образец, который верой и правдой обслуживал бани на протяжении многих лет. Сегодня современные кулибины предлагают усовершенствованную буржуйку, которую относят к категории печей длительного горения.

Что же изменилось внутри самой конструкции?

• Во-первых, ее топочную камеру разделили горизонтальной перегородкой на две части. В нижней сгорают дрова, а в верхней — топочные газы. Они проходят по каналу, оставленному сбоку в виде зазора между перегородкой и вертикальной стенкой прибора.
• Во-вторых, дрова укладываются плотно друг к другу, чтобы они сгорали при меньшем количестве кислорода.
• В-третьих, устанавливаются специальные каналы, по которым свежий воздух поступает во вторую камеру сгорания.

И все же эти печи из металла не самые экономичные. Да и КПД у них не очень высокий. Поэтому предлагаем другие виды изделий.

Традиционные металлические самодельные печи — это своеобразные конструкции, в которых есть место и топке, и плоскостям нагрева, и каменке, и баку с водой. То есть должен быть полный комплект, который обеспечит баню не только теплом, но и горячей водой. Кстати, о баке с водой. Его объем может быть разным, но мастера говорят о том, что для небольших банных помещений с небольшой печкой из металла оптимальный вариант — это 60–70 литров.

Правда, есть два очень важных предупреждения:

• Банная металлическая печь должна изготавливаться из листового железа толщиной минимум 4 мм. Можно изготовить ее и из трубы.
• Она должна обязательно обкладываться кирпичом. Это увеличит безопасность конструкции и создаст условия для равномерного распределения тепла по всему помещению.

Внимание! Одно из самых больших достоинств самодельных печей из металла — это отсутствие необходимости устройства большого и прочного основания. Вариантов основания много

К примеру, бетонная стяжка, облицованная керамической плиткой, огнеупорный кирпич или кусок металлического листа.

Типы конструкций

Металлическая печь для бани

Самодельные металлические печи по своей конструкции делятся на три основных типа:

Чем они отличаются друг от друга? В первом случае это простая модель, корпус которой снаружи и изнутри облицовывается огнеупорным кирпичом. Безусловно, это дорогой вариант, поэтому многие используют для облицовки обычный красный кирпич. Кстати, кирпичи крепятся к стенкам агрегата и между собой специальной проволокой. Посредине печи внутри устанавливается решетка, на которую накладывают камни.

Второй вариант более простой. Для этого печку по всему периметру отделывают металлической решеткой так, чтобы между стенками прибора и решетки оставался достаточно внушительный зазор. В него и засыпают камни.

Комбинированный вариант самый сложный. Для этого каменку устраивают поверх котла, для чего сооружается дополнительная прочная конструкция. Это усложняет агрегат и увеличивает его стоимость. Но работает он гораздо эффективнее за счет установки дополнительных элементов отдачи тепловой энергии.

Типы топлива

В этой категории всего лишь три группы изделий:

• Печи электрические. В их комплектацию входят металлический корпус и ТЭН. Требование — хорошая изоляция клемм и мест подключения.
• Газовые. В их составе кроме корпуса есть горелка, подающая топливо в топку. Специалисты рекомендуют установить блок безопасности в виде несложной автоматической системы контроля. К примеру, терморегулятор, датчик температуры и датчик пламени. Последний особенно важен — он будет контролировать подачу газа. При затухании пламени он даст команду клапану, который перекроет газовую трубную магистраль.
• Дровяные. Это самые простые конструкции, в которых не используются подводящие сети энергоносителей. К ним, кстати, относятся и буржуйки.
