Вертикальный ветрогенератор своими руками: как собрать ветряк с вертикальной осью вращения

Роторный (горизонтальный) ветрогенератор

Такое устройство справится с обеспечением электричеством небольшого дома или нескольких хозяйственных построек. Максимальная мощность ветрогенератора не будет превышать 1,5 киловатта.

Для работы подготовьте:

  • автомобильный генератор на 12 ватт;
  • реле, контрольную лампочку аккумулятора;
  • сам аккумулятор на 12 ватт;
  • преобразователь тока;
  • большую кастрюлю или ведро из дюралюминия либо нержавеющей стали;
  • пару хомутов для крепления генератора к мачте;
  • выключатель;
  • провод, 0,4 и 0,25 сантиметра;
  • болты, гайки, шайбы;
  • вольтметр.

Инструменты потребуются те же, что и в предыдущем случае. Вначале возьмите кастрюлю (или ведро) и, используя маркер с рулеткой, поделите ее на четыре одинаковые части. Вырежьте лопасти, но до конца не дорезайте (так, как показано на картинке).

Проделайте отверстия для болтов в днище, после чего отогните лопасти, но не очень сильно. Учитывайте при этом тот факт, как будет вращаться генератор (по часовой стрелке или против нее).

Далее закрепите кастрюлю с уже подготовленными лопастями на шкив, закрепите с помощью болтов. Установите на мачту, зафиксированную заранее, генератор (для этого используйте припасенные хомуты), далее соедините все кабели и соберите цепь. Перепишите всю схему, зафиксируйте провода на опоре.

Для подключения аккумулятора используйте 4-миллиметровый кабель длиной максимум 1 метр. Для подключения нагрузки используйте кабель меньшего сечения. Также поставьте инвертер. Ниже приведена примерная схема подключения.

Как видим, соорудить ветрогенератор своими руками вполне возможно. Конструкция может быть двух типов, но при наличии навыков и должного рвения с работой можно справиться даже в одиночку. На этом все, удачи!

Покупка ветряка

Если вы не в состоянии сами сделать ветрогенератор, его можно приобрести. Наиболее популярными являются фирмы Winder, EuroWind, WindElectric, ВЭУ.

Рассмотрим конкретно случай приобретения ветрогенератора Winder Malard 800.

Конструкция лопастей даёт возможность выдерживать сильные ветра.При штормовом ветре скоростью до 35 м/с выработка энергии составляет до 1800 Вт.

Технические характеристики модели:

  • Ветрогенератор рассчитан на 125 тысяч часов работы. Элементарная схема позволяет собрать ветряк самому в домашних условиях. Страна-производитель — США. Гарантия на 1 год
  • Мощность устройства при скорости ветра в 3 м/с — 750 Вт. Скорость, при которой начинается вращение ротора — 2,5 м/с. Все лопасти сделаны из углеродного волокна. Роторный диаметр составляет 150 см.

Комплектация:

  • 6 лопастей из углеволокна;
  • Ветротурбина;
  • Ротор;
  • Крепления;
  • Хвост.

Стоимость ветрогенератора Winder Malard 800 составляет 885 евро, собирается за два часа.

Срок окупаемости ветряков составляет 5-7 лет. При постоянных отключениях, а также при отсутствии электросети срок окупаемости составит от 3 до 5 лет.

Ветрогенератор с вертикальной осью вращения

В ветряных генераторах данного вида вращающаяся ось генератора расположена вертикально по отношению к поверхности земли.

За годы использования устройств данного вида появились разнообразные конструкции которые объединены в группы, это:

С ротором Дарье — агрегаты оснащаются двумя или тремя лопастями, изогнутыми в форме овала.

К положительным особенностям данной конструкции можно отнести:

  • Самостоятельную ориентацию по отношению к воздушным потокам;
  • Удобное обслуживание установки.
  • Простота схемы агрегата.

К отрицательным относятся:

  • Нет возможности в самостоятельной раскрутке лопастей;
  • Значительная нагрузка на элементы конструкции;
  • Лопасти должны быть идентичны и соответствовать заданному профилю;
  • Повышенный уровень шума в процессе работы.
  • С ротором Савониуса – агрегаты оснащены лопастями в виде цилиндрических поверхностей.
  • Для запуска в работу требуются незначительные потоки ветра;
  • Способность быстрого набора крутящего момента;
  • Надёжность конструкции;
  • Низкая стоимость.

К недостаткам можно отнести:

Низкий КПД устройств этой группы.

Устройства с ротором Савониуса применяют при монтаже комбинированных ветровых генераторов, их используют для разгона агрегатов с ротором Дарье.

С вертикально-осевой конструкций ротора — у агрегатов этой группы лопасти напоминают форму крыла самолета и расположены вертикально, ось ротора расположена параллельна валу.

По внешнему виду агрегаты данной группы похожи на устройства с ротором Дарье.

К положительным качествам устройств относятся:

  1. Простота в изготовлении;
  2. Способность быстрого набора скорости вращения;
  3. Низкий уровень шума.
  4. Надежность в работе.
  5. С геликоидным ротором – агрегаты этой группы являются более развитым вариантом устройств с вертикально-осевым ротором. Лопасти имеют форму геликоидной кривой.

Положительные качества:

  1. Более низкие нагрузки на элементы конструкции;
  2. Быстрый набор скорости вращения.

Недостатки:

  • Повышенный уровень шума;
  • Высокая стоимость.
  • Многолопастный ротор – в основу агрегатов этого типа положена вертикально-осевая конструкция с устройством дополнительного внешнего кольца неподвижных лопастей.

Достоинства агрегатов данной группы:

  • Более высокий КПД установок;
  • Чувствительность к потокам ветра.

Недостатки:

  • Высокая стоимость;
  • Повышенный уровень шума.

Изготовление генератора

Перед тем как делать генератор было много поисков готового генератора, но их в продаже почти нет, а то что можно заказать через интернет стоило приличных денег. У вертикальных ветрогенераторов небольшие обороты и в среднем для этой конструкции около 150-200 об/м. А для таких оборотов трудно найти что-то готовое и не требующее мультипликатора.

В поисках информации на форумах оказалось многие люди делают генераторы сами и в этом нет ничего сложного. Решение было принято в пользу самодельного генератора на постоянных магнитах. За основу была взята классическая конструкция аксиального генератора на постоянных магнитах, сделанная на автомобильной ступице.

Первым делом были заказаны неодимовые магниты шайбы для этого генератора в количестве 32 шт размером 10*30мм. Пока шли магниты изготавливались другие детали генератора. Вычислив все размеры статора под ротор, который собран из двух тормозных дисков от автомобиля ВАЗ на ступице заднего колеса, были намотаны катушки.

Для намотки катушек сделан простенький ручной станочек. Количество катушек 12 по три на фазу, так-как генератор трехфазный. На дисках ротора будет по 16 магнитов, это соотношение 4/3 вместо 2/3, так генератор получится тихоходнее и мощнее.

Для намотки катушек сделан простой станочек.

На бумаге размечены места расположения катушек статора.

Для заливки статора смолой изготовлена форма из фанеры. Перед заливкой все катушки были спаяны в звезду, а провода выведены наружу по прорезанным канальцам.

Катушки статора перед заливкой.

Свеже залитый статор, перед заливкой на дно был постелен кружок из стеклосетки, и после укладки катушек и заливкой эпоксидной смолой поверх них был уложен второй кружок, это для дополнительной прочности. В смолу добавлен тальк для крепости, от этого она белая.

Так-же смолой залиты и магниты на дисках.

А вот уже собранный генератор, основа тоже из фанеры.

После изготовления генератор сразу был покручен руками на предмет вольт-амперной характеристики. К нему был подключен мотоциклетный аккумулятор 12 вольт. К генератору была приделана ручка и смотря на секундную стрелку и вращая генератор были получены некоторые данные. На аккумулятор при 120 об/м получилось 15 вольт 3,5А, быстрее раскрутить рукой не позволяет сильное сопротивление генератора. Максимум в холостую на 240 об/м 43 вольта.

История создания

Сигурд Йоханнес Савониус (1884 — 1931) — изобретатель из Финляндии, получил известность благодаря работам по физике, связанным с изучением энергии ветра. За свою жизнь получил несколько патентов, которые применяются не только для создания ветрогенераторов, но и в судостроении, а также в системах вентиляции современных железнодорожных вагонов и автобусов.

Вам будет интересно:Подпиточный клапан для системы отопления: описание, назначение, установка

Другой изобретатель из Германии — Антон Флеттнер (1888 — 1861) в начале прошлого века придумал альтернативу классическому парусу, создав, так называемый, ротор Флеттнера. Суть изобретения сводилась к следующему: вращающийся цилиндр, обдуваемый ветром, получал направленную в горизонтальном направлении силу, превышающую в 50 раз силу воздушного потока. Благодаря этому открытию было построено несколько морских судов, использующих для движения силу ветра. В отличие от обычных парусников, эти суда не были полностью энергонезависимыми. Для вращения ротора нужны были двигатели.

Вам будет интересно:Шуруповерт «Вихрь ДА-12-2К»: отзывы, описание модели, характеристики

Размышляя над парусом Флеттнера, Савониус пришел к выводу, что для его вращения можно также применить энергию ветра. В 1926 году он разработал и запатентовал конструкцию открытого цилиндра с противоположно направленными лопастями внутри.

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

  • Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
  • Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

  • Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
  • 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Как сделать ветрогенератор своими руками на 220В?

Чтобы обеспечить частный дом постоянным потоком электроэнергии при средней скорости ветра в 4 м/с достаточно:

  • 0,15-0,2 кВт, который идут на основные потребности;
  • 1-5 кВт на электрооборудование;
  • 20 кВт на весь дом с отоплением.

Самодельная модель

При этом стоит учитывать, что ветер дует не всегда, поэтому своими руками ветряк для дома стоит обеспечить аккумулятором с контроллером заряда, а также инвертором, к которому подсоединяют приборы.

Для любой модели самодельного ветряка потребуются основные элементы:

  • ротор – часть, которая вращается от ветра;
  • лопасти, обычно их монтируют из дерева или легкого металла;
  • генератор, который будет преобразовать силу ветра в электроэнергию;
  • хвост, помогающий определить направления потоков воздуха (для горизонтального варианта);
  • горизонтальная рея для удержания генератора, хвоста и турбины;
  • матча;
  • провод соединительный и щиток.

Можно использовать данную схему для сборки

В комплектации щитка будет аккумулятор, контроллер и инвертор. Рассмотрим два варианта, как вделать ветряной генератор своими руками.

Оценка целесообразности установки

Прежде чем приступать к изготовлению ветряного генератора вертикального типа, изучают метеоситуацию в своем регионе и стараются определить, сможет ли агрегат обеспечить необходимое количество ресурса. Специалисты рекомендуют сначала обозначить такие параметры, как:

  • усредненное количество ветреных дней в году (когда порыв превышает 3 м/с);
  • объем электроэнергии, потребляемый за сутки домовладением;
  • наличие на собственном участке подходящего места для ветряного оборудования.

Первый показатель узнают из данных, полученных на ближайшей метеостанции или найденных в интернете на соответствующих порталах. Дополнительно сверяются с печатными географическими изданиями и составляют полную картину о ситуации с ветром в своем регионе.

Статистику берут не за один год, а за 15-20 лет, только тогда средние цифры будут максимально корректными и покажут, сможет ли генератор полностью удовлетворить потребность домовладения в электроэнергии или его сил хватит только на питание отдельных бытовых нужд.

Если в распоряжении владельца большой участок земли, расположенный на склоне, у берега реки или на открытом пространстве, с установкой не будет проблем.

Когда же дом находится в глубине населенного пункта, а двор отличается компактными габаритами и вплотную прилегает к соседским постройкам, установить вертикальную модель ветряка своими руками будет непросто. Конструкцию придется поднимать на 3-5 метров над землей и дополнительно укреплять, чтобы при сильном порыве она не упала.

Учесть всю эту информацию нужно на этапе планирования, чтобы стало понятно, сможет ли ветряной генератор взять на себя полное энергообеспечение или его роль останется в рамках вспомогательного источника энергии.

Лопастники

Ветряки с горизонтальной осью вращения имеют большую эффективность, так как энергия потока ветра используется только на рабочих поверхностях, не контактируя с обратными сторонами лопастей

При этом, критически важно наличие устройства, автоматически устанавливающего для ветряка направление по ветру. Обычный вариант — свободно вращающийся вокруг вертикальной оси ветряк и хвостовой стабилизатор как у самолета

Лопасти

Лопасти горизонтального ветряка являются основным элементом крыльчатки, принимающим поток и преобразующим его во вращательное движение. Эффективность работы обусловлена конструкцией и размерами.

Аэродинамика лопастей зависит от угла наклона, конфигурации, площади соприкосновения с потоком. Чем выше площадь контакта, тем большую энергию принимает поверхность, что имеет положительные и отрицательные стороны. Возрастание получаемой энергии способствует повышению фронтального давления на ветряк, способствующего разрушению конструкции.

Генератор

Генератор — устройство, преобразующее энергию вращения в электрический ток. Наряду с ротором, генератор для ветряка является основным узлом, который обслуживается всеми остальными элементами установки. Используются готовые конструкции, входящие в состав комплекта поставки или приобретенные отдельно, а также самодельные образцы, зачастую работающие лучше заводских.

Аварийный флюгер

Так среди специалистов принято называть устройство увода крыльчатки от чрезмерно сильного ветрового потока. Вращение, имеющее скорость, превышающую расчетную, создает ток большей силы и напряжения, чем это рассчитано и не нужен для оборудования.

Для исключения таких ситуаций существуют устройства торможения, одно из которых работает на принципе авторегулирования. Перпендикулярно направлению оси устанавливается специальная лопатка, жестко соединенная с ротором.

Хвостовой стабилизатор крепится к ротору через шарнир с пружиной. Когда ветер достигает слишком высокой скорости, усилие на тормозной лопатке превышает силу пружины, ротор отворачивается от ветра и прекращает вращаться со слишком высокой скоростью.

Токосъемник

Устройство подвода или, в нашем случае, съема электроэнергии — коллектор — достаточно капризный узел, требующий регулярного ухода, смазки, замены щеток и т.д. Процедура не самая простая, так как ветряк расположен на мачте, до аппаратуры надо еще добраться, что непросто. Необходимо иметь достаточно надежный и безопасный механизм опускания мачты, иначе аппаратура долго не продержится.

Лопастной ветрогенератор + солнечная панель для электроснабжения дачи

Идея совмещать солнечные батареи с ветрогенераторами возникла практически с первых дней появления этих конструкций. Привлекают абсолютно дармовая энергия ветра и солнца, которые нуждаются только в оборудовании для захвата и преобразования. Оба комплекса вполне могут работать в связке, дополняя друг друга.

Немного физики

Для начала немного теории. Каждый замечал, что при езде на велосипеде воздух создает значительное сопротивление движению. И чем больше скорость, тем выше эта величина. Вторым фактором, влияющим на сопротивление, является площадь сечения тела, на которое воздействует воздушный поток. Но есть еще третья величина, которая связана с геометрией тела. Именно ее стараются снизить проектировщики автомобильных кузовов, когда речь заходит об аэродинамике.

Для примера можно сказать, что три пластины с одинаковой площадью сечения, но имеющие разные формы: вогнутую, прямую и выпуклую, будут иметь сильно отличающийся коэффициент сопротивления. У выпуклой формы он будет 0,34, у прямой — 1,1, у вогнутой — 1,33. Именно вогнутая форма была взята для лопастей ротора Савониуса. Она признана наиболее эффективно принимающей энергию ветра.

Конструкция и принцип работы ветротурбин

Ветровые генераторы представляют собой спецустройства, которые трансформируют кинетическую энергию ветра в электрическую. Это независимые источники электроэнергии, которые отлично подходят для установки в частных жилых домах, на небольших и средних фермерских хозяйствах, производственных базах.

Конструкция стандартной мини-электростанции для бытового использования включает такие функциональные элементы:

  1. Лопасти аэродинамической формы для улавливания ветра.
  2. Генератор для продуцирования переменного тока.
  3. Контроллер для автоматического управления ветряной станцией. Позволяет регулировать подзарядку аккумуляторов, распределяет потоки энергии между устройствами.
  4. Накопитель. Специальные аккумуляторные батареи для накопления сгенерированного электричества.
  5. Инвертор для приведения параметров вырабатываемой энергии к сетевым стандартам.
  6. Мачта, приподнимающая лопасти на определённую высоту над уровнем земли.

Мачты бывают разными: свободностоящие без растяжек, жёстко зафиксированные и поворотные на растяжках. Последние могут опускаться и подниматься для обслуживания, а также проведения ремонтно-восстановительных работ.

Под воздействием ветра лопасти, насаженные на генераторный вал, начинают вращаться, способствуя запуску ротора. В результате происходит преобразование кинетической энергии воздушных потоков в механическую, а потом и в электрическую энергию. Так выглядит сильно упрощённая схема работы ветряка

В действительности энергия от ветряной электростанции напрямую к потребителю не поступает. В системе обязательно должны быть подключены специальные приборы для преобразования электротока.

В цепи после генератора размещается контроллер. Он конвертирует переменный ток в постоянный. В таком виде электричество аккумулируется и сохраняется в батареях, а потом от них через инвертор, который трансформирует постоянный ток в переменный, энергия подаётся в частную электросеть.

Такая схема даёт возможность сгладить нестабильность напряжения, а также накапливать энергию в периоды полного отсутствия потребления. А это, в свою очередь, позволяет задействовать ветряные генераторы меньшей мощности, чем суммарная мощность бытовых электроприборов.

В ходе конвертации электротока по схеме переменный-постоянный-переменный происходят определённые потери энергии, которые составляют примерно 20%

Вместе с автономной ветряной станцией можно устанавливать и солнечные модули, и топливные генераторы.

Если задействовано сразу несколько устройств для получения электричества, схему дополняют ещё одним элементом – автоматическим выключателем (ABP). Он необходим, чтобы при отключении одного источника альтернативной энергии запускался другой – резервный.

В составе современных ветряных станций используются различные конструкции роторов – вращающихся частей. Они имеют свои преимущества и недостатки, разную эффективность и функциональные возможности. В настоящее время существует много разработок автономных систем, способных взаимодействовать с ветрами разной скорости и силы.

Типы вертикальных ветрогенераторов

Внешний вид и характеристики вертикальных ветрогенераторов во многом зависят от конструктивного строения этих устройств. Давайте разберем основные.

Ортогональные системы

Ветрогенераторы вертикальные 10 квт

Тех характеристика вертикального ветрогенератора ортогонального типа подразумевает не очень высокий КПД при больших габаритах, при сравнении с горизонтально-осевыми устройствами, однако независимость от направления ветра делает его более приоритетным.

  • В основе конструкции данные генераторы имеют центральную ось вращения (вертикальную) и несколько плоских лопастей, расположенных ей параллельно.
  • Все лопасти удалены от центра вращения на определенное расстояние.
  • При таком устройстве приводной механизм может быть размещен на уровне земли, что существенно облегчает техническое обслуживание и ремонтные мероприятия.

Ротор Дарье

Вертикальные ветрогенераторы 10 квт с ротором Дарье

Лопасти данного генератора совсем непохожи на предыдущие. Обычно это две-три полосы характерной изогнутой формы, которые не имеют аэродинамический профиль. Крепятся они у основания и на верхушке центральной оси вращения.

Для турбины также не важно направление ветра.
Устройство способно развивать большую скорость вращения.
Привод также может быть размещен у основания.

Эффективность такого ветрогенератора  также не очень высока из-за тех же динамических нагрузок, которые еще ложатся и на вращающиеся узлы. При этом запустить генератор может только порыв ветра достаточной силы – если поток будет усиливаться равномерно, старта не будет.

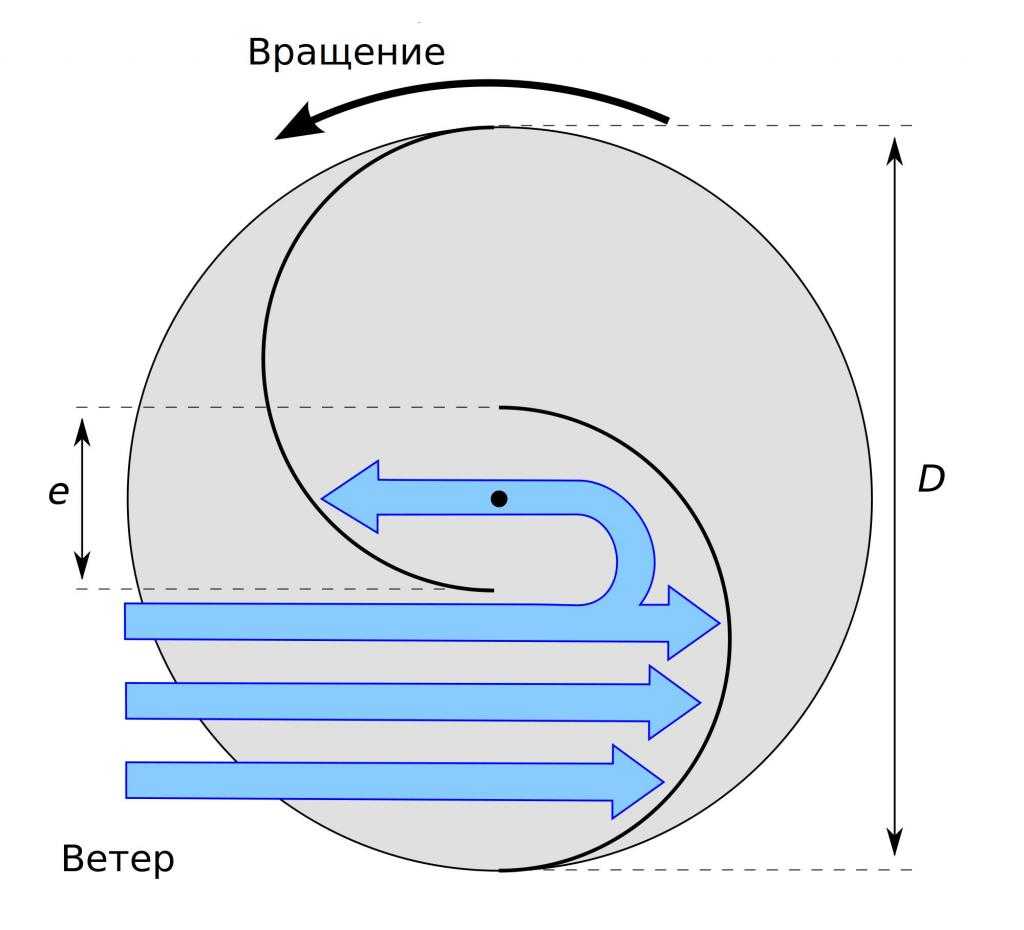

Ротор Савониуса

Ветрогенератор с вертикальной осью вращения с ротором Савониуса

Данные установки имеют лопастную систему полуцилиндрического типа.

  • От прочих конструкций данные генераторы отличает высокий крутящий пусковой момент.
  • Система способна эффективно работать даже при низкой силе ветра.
  • Мощность выпускаемых генераторов такого типа не превышает 5 кВт.
  • Они редко используются как отдельные источники энергии, применяясь в основном для создания пускового момента в роторах Дарье.
  • Из недостатков системы можно отметить большой расход металла, а, следовательно, и вес.
  • КПД устройства также ниже, чем у генераторов на горизонтальной оси.

Многолопастные роторы с направляющей системой

Ветрогенератор вертикальный 10 квт многолопастной

Данная конструкция, по сути, мало чем отличается от классической ортогональной системы, за исключением того, что ротор состоит из двух рядов лопастей (внешнего и внутреннего).

  • Внешний ряд выступает направляющим контуром. Будучи статичным, его задача состоит в улавливании потока ветра, его сжатии и направлении внутрь. Таким образом, поток ветра, фактически, усиливается.
  • Внутренний ряд вращается от потока воздуха, который отражается от внешнего под определенным углом.
  • Специалисты считают, что данные генераторы являются самыми эффективными, однако слишком высокая цена делают эту категорию устройств менее окупаемой.
  • КПД конструкции очень высокое, что позволяет ей эффективно работать даже при низких скоростях ветра.

Ветрогенераторы с геликоидными роторами

Ветряк с геликоидным ротором

Такие роторы называют еще установками Горлова. По сути, перед нами снова модификация ортогональной системы, однако лопасти используются не прямые, а закрученные по дуге.

  • Подобная конструкция позволяет легко улавливать даже незначительные потоки воздуха и вращаться плавно, без рывков, благодаря чему существенно снижается динамическая нагрузка, а основания и вращающиеся узлы работают долго и исправно.
  • Надежность таких роторов очень высока, однако ложки дегтя не закинуть не можем. Во время работы агрегата создаются достаточно громкие звуковые эффекты, включая звуковые волны, короткого диапазона.
  • Изготовление лопастей сложной формы – дело достаточно затратное, поэтому и стоимость готовой установки довольно высока.

Вертикально-осевые роторы

Осевой ротор с вертикальным расположением лопастей

Лопасти такого генератора располагаются вертикально, плавно изгибаются и немного напоминают крыло от авиалайнера.

  • Эти установки довольно быстро набирают рабочую скорость, и практически не издают шума, а значит, не мешают окружающим.
  • Конструкция очень эффективна и имеет довольно солидный рабочий ресурс.
  • Производство установки тоже нельзя отнести к самым дорогим, поэтому они пользуются хорошим спросом.

Последовательность сборки

  1. В первую очередь монтируется вышка или конструкция крепления генератора на крыше здания. Крепится вертикальная ось во втулки с подшипниками, устанавливаются лопасти.

Как сделать бензогенератор своими руками

Монтаж лопастей на высоте надо проводить в безветренную погоду, даже при малом ветре лопасть может ударить и нанести травму.

  1. После установки оси с лопастями на нижней части фиксируется шкив для ременной передачи.
  2. На уровне шкива оси, к специально подготовленной платформе, крепится генератор с шкивом для ремня на вале ротора. Шкивы генератора и оси с лопастями должны устанавливаться на одном уровне.

Диаметр шкива на оси должен быть примерно в 10 раз больше диаметра шкива на вале генератора. Исходя из условий, что расчетная скорость ветра примерно 10 м/с, даст скорость вращения оси до 200 об/м.

Используется формула:

Wr = Wos x Dosd, где

  • Wr – скорость вращения шкива генератора;
  • Dos – диаметр шкива на вертикальной оси;
  • d – диаметр шкива на вале ротора генератора;
  • Wos – скорость вращения шкива вертикальной оси.

Wr = 200 обм х 500мм/50 мм = 2000 об/м – достаточная скорость вращения, чтобы генератор выбранного типа выдал необходимую мощность.

  1. Натягивается ремень, для этого в платформе крепления генератора должны быть прорези, как на креплении автомобиля.
  2. Выходные провода генератора подключаются к клеммам аккумулятора.

Данные генераторы имеют встроенные выпрямители, на выходе постоянный ток, поэтому плюсовой красный провод крепится к клемме «+», а минусовой провод – к клемме «минус».

  1. Вход инвертора 24В/220В подключается к аккумулятору, также с соблюдением полярностей.
  2. Выход инвертора подключается к цепи с нагрузкой.

Аксиальные установки на участке

С появлением на строительном и промышленном рынке магнитов популярность среди мастеров завоевали аксиальные ветряные генераторы. Для работы понадобится ступица от автомобильного колеса и определенный набор инструментов.

Обратите внимание!

  • Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

  • Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

  • Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

Ветрогенератор на 220 вольт на магнитных катушках на сегодняшний день весьма популярен.

Преимущества самодельного генератора

Гораздо меньшие затраты не электроэнергию – далеко не единственный плюс использования ветряного генератора. Существует ряд преимуществ, определяющих выбор мастера:

  1. Большое количество доступных видео-уроков по работе с подробным описанием каждого этапа. В качестве моделей для работы можно использовать картинки и схемы ветрогенератора.
  2. Доступные материалы для изготовления генератора (старая металлическая ёмкость, наборы инструментов, аккумулятор найдется в хозяйстве каждого рачительного хозяина). Качественный ветрогенератор можно сделать своими руками из автомобильного генератора.
  3. На сегодняшний день известен целый ряд моделей, принцип работы которых разительно отличается друг от друга.
  4. Небольшие строения на участке не нарушают постановлений законодательной базы, но в то же время могут обеспечить энергией большую часть бытовых приборов в доме, саду, хозяйственной зоне.

В плане самостоятельной работы ветряные генераторы строить проще, чем водные модели.

Роторный ветрогенератор — это выгодно, или нет?

Рассматривать роторные устройства с точки зрения выгоды можно лишь в сравнении с какими-либо другими вариантами обеспечения энергией. Если сопоставить сетевую энергию и роторные ветрогенераторы, то однозначное первенство получат сети. Они стабильно поставляют энергию, не зависят от наличия или скорости ветра. Единственным минусом являются частые перебои, происходящие из-за общей ветхости сетевого хозяйства, устарелого оборудования и роста потребителей.

Если же рассматривать роторные установки в сравнении с солнечными батареями, то можно отметить независимость от времени суток или погоды. При этом часто совмещают солнечные батареи и ветряки из соображений, что хоть один источник будет доступен.

В заключение

При правильном подборе элементов для самодельного ветрогенератора, вы можете смастерить хорошую модель, обеспечивающую весь дом бесперебойным напряжением.

Если не уверены в своих силах или не хватает инструмента, можно купить бытовой ветряк, который окупиться за счет экономии на электроэнергии. Такое оборудование становится все популярнее в условиях современной экономии, оно прекрасно подходит для частных домов.

Самодельные ветрогенераторы обычно не шумные и надежные, однако, производительность значительно ниже, чем у покупных. Выбирайте и монтируйте оборудование по своему вкусу.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
