Как устроить вентканалы в частном доме: правила проектирования и руководство по сооружению

Особенности вентиляции канализационной системы

Схема внутренней и внешней вентиляции канализационной системы

Вентилирование канализации в многоэтажных домах выполняется посредством установки вентиляционных каналов на основе вытяжной трубы, которая устанавливается в следующих местах:

1. Внутри строения — труба соединяется со стояком раковины, унитаза или ванны без подсоединения к общей системе вентиляции и вытяжке. Точное место крепления определяется на этапе проектирования канализации и водопровода;
2. За пределами строения — фановая труба монтируется к системе слива за пределами строения. Вентиляционный вывод с трубой фиксируется на внешней стене здания или располагается на любом другом участке стока с вертикальной поверхностью.

При создании вентиляции внутреннего типа и канализационной системы выбирается труба одного диаметра. Профессиональные сантехники рекомендуют использовать изделия сечением 50 или 110 мм.

При монтаже внешней вентиляции высота вытяжной трубы над уровнем кровли должна быть не менее 100 см. Выходное отверстие вентиляционного канала не закрывается плотной заглушкой. В противном случае под колпаком будет скапливаться конденсат. Это чревато образованием ледяных пробок и повреждением трубы.

Не желательно монтировать вытяжную трубу в непосредственной близости от свеса кровли. Это может привести к повреждению вентиляции вследствие схода больших объемов снега.

Нюансы проектирования

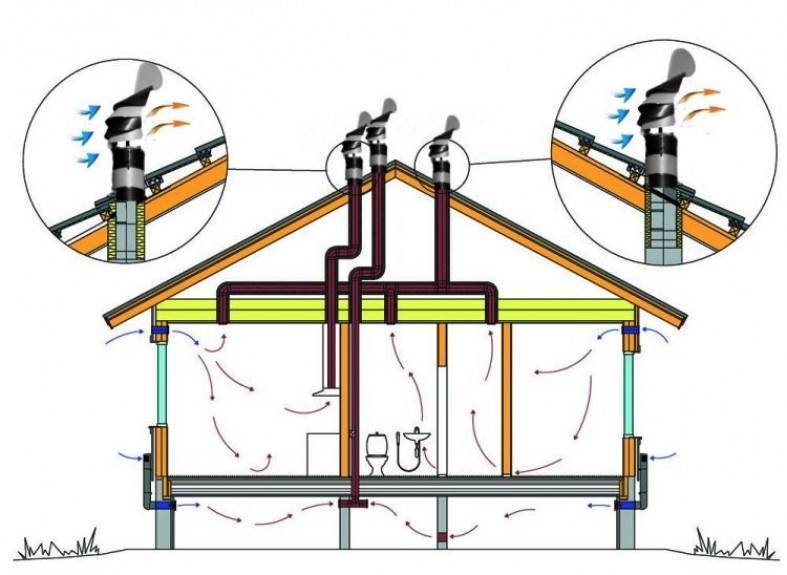

Общая схема вентиляции для канализации при помощи фановой трубы

В частных двух- и трёхэтажных домах при наличии нескольких санузлов на разных этажах «разряжение» воздуха усиливается. В этом случае оптимальным решением будет вывод вентиляционной трубы через кровлю дома. Общая высота трубы должна быть более 3,5 м, что предотвратит появление воздушной пробки во время одновременного слива.

Вентиляционный канал для канализации проектируется заранее и монтируется по ходу строительства дома. Если проект вентиляционной системы отсутствует, то трубы вентиляции выводятся через несущие стены уже после постройки дома. При монтаже вентиляции в домах, расположенных в регионах с очень низкой температурой, в зимний период внешнюю часть трубы необходимо утеплять, чтобы предотвратить её обледенение.

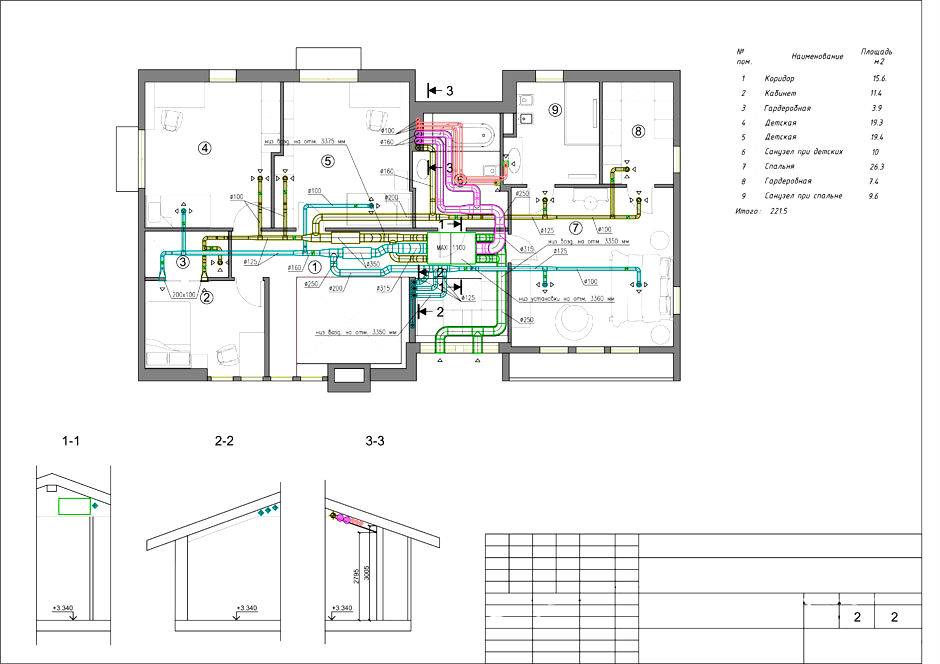

Составление схемы вентиляции для дома

Схема вентиляции составляется перед началом строительства дома или же перед началом капитального ремонта. Если это первый вариант, то для устройства веншахт выбирают внутренние стены дома, отделяющие котельную, кухню, ванную и туалет. Именно эти помещения более всего нуждаются в вентиляции.

Чтобы все правильно устроить и установить оборудование, нужно взять план дома. Если он двух или трехэтажный, то потребуется план каждого этажа (+)

На схеме нужно нанести вентиляционные каналы приточного и удаляемого воздуха, которые будут проходить сквозь комнаты. Следует обязательно указать, где будут располагаться приточные клапаны, вентиляторы, рекуператоры и прочее оборудование, которое предусмотрено в выбранной системе вентиляции.

Ориентируясь на составленную схему предстоит рассчитать мощность агрегатов для каждого помещения и подобрать диаметры вентиляционных труб.

Еще один важный момент – следует учитывать потребность каждого помещения в свежем воздухе в м3.

Согласно нормативам, различным помещениям требуется обеспечить разное количество свежего воздуха в час:

• для кухни – 60 м3 при электроплите и 90 м3 при газовой;
• для ванных комнат –25 м3 в час;
• при совмещенных санузлах – 50 м3;
• для кабинетов, детских комнат, гостиных – 3 м3 на 1 м2 площади.

Для котельных нужно прокладывать отдельный вентканал. Учитывая нормы, нужно рассчитать потребность в свежем воздухе и подобрать соответствующую мощность оборудования, которое способно обеспечить требующуюся скорость движения воздушного потока

Причем важно сделать запас на 30%, чтобы система не работала на пределе своих возможностей

Правила обустройства

Конструкция систем воздухообмена в кирпичных зданиях создается, как правило, еще на этапе проектирования. Необходимо, чтобы воздушные магистрали отвечали всем требованиям СНиП 2.04.05-86. Так как воздуховоды, каналы и шахты могут конструктивно быть связанными между собой, что делает их источником пожароопасности, то их прокладка должна отвечать нормам СНиП 41-01-2003

На что следует обратить внимание:

• Запрещается сооружать вентиляционные каналы в наружных стенах. Такое размещение вызовет неизбежное появление конденсата.
• Рекомендуется вертикальное расположение шахт. Если это невозможно, то угол наклона воздушной магистрали должен быть не менее 60° к основанию постройки.
• Если в помещении высокая влажность, то устраивать воздушные каналы в стенах таких комнат категорически не рекомендуется. Из-за такого размещения в шахтах возможно появление конденсата, который может привести к обрушению канала.
• Возможно объединение воздухопроводов от санузлов в чердачном помещении, если они находятся на одной стороне дома. Горизонтальные участки на неотапливаемых чердаках делаются из двойных утепленных 40 миллиметровых керамзитобетонных плит, с воздушной полостью между ними, равной толщине плит.

Существует ряд требований по размещению вентканала в кирпичных стенах по отношению к кровле. Расположение выхода вентиляционных каналов, ближе чем 2,5 м от конька, говорит о ее нормируемой высоте над кровельным материалом более 50 см. Если выход вентиляционной трубы находится от конька на расстоянии 3 м и далее, то высота ее высчитывается так: условно проводится прямая от конька к трубе под углом 10°. Место зрительного пересечения и показывает необходимую высоту трубы от поверхности крыши.

Варианты вентиляции в частном доме

Вентиляция помещения необходима для того, чтобы создать оптимальные условия для жизни людей и существования предметов мебели и техники, находящейся в доме.

Если в многоквартирных домах все уже дано сделано специалистами, возводившими здание, то при строительстве частной недвижимости этот вопрос часто упускают.

Иногда обустройство вентканалов считают лишней тратой времени и денег. Однако они являются обязательной частью реализации проекта, обеспечивающей благоприятные для жизни условия и длительные сроки эксплуатации строительных конструкций

Это в корне ошибочное мнение. Затхлый воздух, потеющие окна, неприятные запахи с санузлов и ароматы жареной пищи вместе с чадным дымом будут попадать во все помещения и даже в спальню. Без правильно спроектированной и собранной системы вентиляции комфортная жизнь обитателей дома будет под угрозой.

Вентиляция в частном доме может быть:

• естественной;
• механической;
• смешанной.

Первый тип основан на естественном процессе циркуляции воздушных масс. Никакие механизмы для нагнетания воздуха в дом не используются. Он попадает с улицы, проникая сквозь окна с микропроветриванием или приточные клапаны, организованные в наиболее подходящих для этого местах.

По комнатам дома, в которых не установлены клапаны, воздух циркулирует через дверные проемы и сквозь щели между дверью и полом.

Отработанный воздух покидает дом также естественным путем сквозь вентиляционные шахты, устроенные в одной из стен дома (+)

При механическом типе устройства вентиляции применяются вентиляторы и специальное приточное оборудование. Нужный объем чистого воздуха подается в каждую комнату здания, а отработанный выводится наружу. Это более сложная система, применяемая для больших загородных домов и коттеджей.

Смешанный вариант вентиляции предполагает использование первого и второго типа. Это может быть установка механических приточных клапанов в компании с естественной вытяжной системой удаления воздуха через вентшахты в ванной и на кухне. Или же наоборот – приток естественный, а для удаления применяется механическое оборудование.

Механическая система вентиляции с принудительным движением воздуха состоит из оборудования, требующего периодического ремонта или замены. Чаще всего нужно менять фильтры (+)

Основные преимущества естественного типа:

• энерогонезависимость;
• наиболее дешевая стоимость;
• не требует ремонта;
• минимальное обслуживание;
• можно организовать своими руками.

Кроме положительных моментов этот тип вентиляции имеет существенные минусы. Если бы все было идеально, то прочие варианты обустройства просто не использовались бы. Основные недостатки – зависимость от температуры воздуха и погодных условий, ограниченная площадь обслуживания.

Другими словами, при естественной вентиляции в жаркое время года можно забыть о существовании вентсистемы в доме

Механическая система удобна в использовании, ведь может обслуживать любую площадь дома/коттеджа и совершенно не зависит от погоды. Более того, ею можно управлять по своему усмотрению, поддерживая комфортный температурный режим в помещениях.

Многие системы принудительной вентиляции, имеющие датчики для отслеживания состояния микроклимата в помещении, управляются с помощью пульта

Дополнительные возможности по подогреву поступающего воздуха, по ионизации и увлажнению воздушных масс комнаты и прочее можно организовать путем установки соответствующего оборудования в систему вентиляции.

Основные недостатки механического способа вентилирования:

• более высокая стоимость оборудования;
• потребность в ремонте и периодической замене отдельных элементов системы;
• зависимость от электроснабжения;
• может понадобиться профессиональная установка и настройка оборудования.

Учитывая положительные и отрицательные качества типов вентиляции, для загородных домов и коттеджей чаще всего применяют смешанный тип. Это оправдано с экономической точки зрения и вполне выполнимо собственными руками.

Расчет вентиляции в котельной

Снаружи вентиляция защищается, как минимум колпаком

Для этого необходимо знать объем котельной, зависимость высоты потолка от коэффициента увеличения кратности воздухообмена. Скорость приточного воздуха должна составлять не меньше 1 м/с. Зная эти характеристики можно рассчитать необходимые размеры воздуховода, подобрать диаметр сечения вентканала на выведение и приток воздушного потока.

Параметры воздуховодов

Диаметр, мм	Расход воздуха в м3/час при скорости в м/с
	1 м/с	2 м/с	3 м/с	4 м/с	5 м/с	6 м/с	7 м/с	8 м/с
100	28.3	56.5	84.8	113	141	170	198	226
125	44.2	88.3	132	177	221	265	309	353
140	55.4	111	166	222	277	332	388	443
160	72.3	145	217	289	362	434	506	579
180	91.6	183	275	366	458	549	641	732
200	113	226	339	452	565	678	791	904
225	143	286	429	572	715	858	1001	1145
250	177	353	530	707	883	1060	1236	1413
280	222	443	665	886	1108	1329	1551	1772
315	280	561	841	1122	1402	1682	1963	2243
355	356	712	1068	1425	1781	2137	2493	2849
400	452	904	1356	1809	2261	2713	3165	3617
450	572	1145	1717	2289	2861	3434	4006	4578
500	707	1413	2120	2826	3533	4239	5946	5652

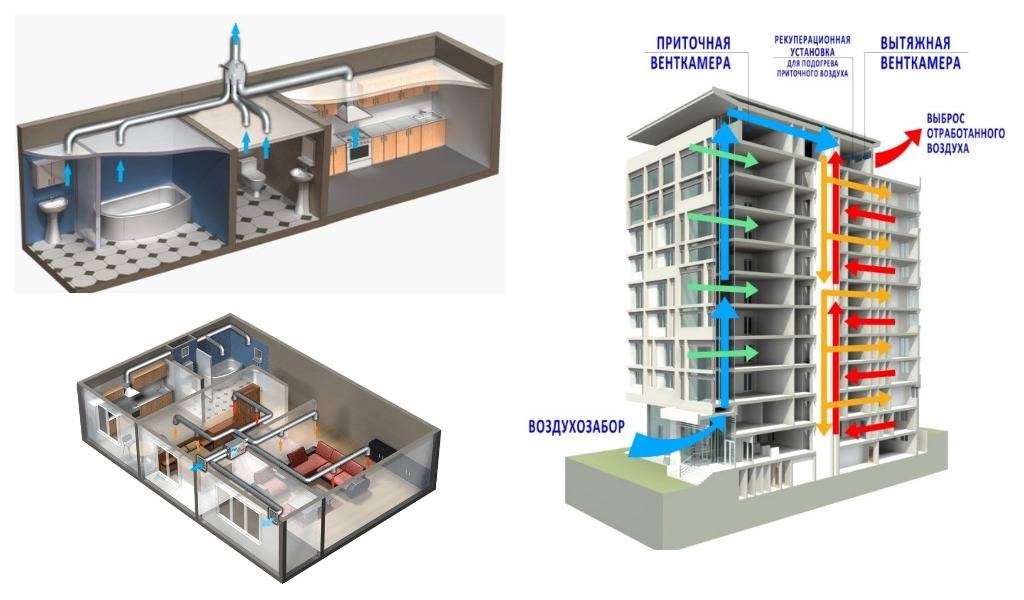

Централизованная вентиляция

Обращаясь к услугам проектирования по обустройству централизованной системы воздухообмена, необходимо иметь в виду, что вам могут быть предложены малоэффективные решения. Зачастую проектировщики стараются снизить свои расходы и предлагают варианты, когда в одну точку сводятся системы металлических труб, идущие от так называемых грязных помещений (кухни, гаража и т. д.), с установкой одного мощного вентилятора, который обеспечивает отвод воздуха наружу.

Такая схема мало чем отличается от системы, характеризуемой как естественная, так как в данном случае приток смеси газов возможен лишь за счет окон и соответствующих клапанов. Подобного эффекта удается добиться путем установки отдельных отводов, оснащенных вентиляторами, в каждом помещении, что будет значительно дешевле.

Правильно оборудованная принудительная система воздухообмена – это наличие входных и выходных каналов, подсоединяемых к установке, которая включает в свой состав вентиляторы, обеспечивающие приток воздуха и его выброс наружу, рекуператор, устройство для подогрева и автоматику. Такая система создает условия, когда процессы поступления и вывода воздуха происходят принудительно.

В то же время использование рекуператора несет дополнительные выгоды, заключающиеся в том, что с его помощью нагревается входящий воздух, а это экономия на отоплении дома. По тонким трубкам устройства движутся воздушные потоки, где один поступает с улицы, а другой выводится наружу.

В результате происходит теплообмен, когда энергия теплого потока передается холодному, обеспечивая экономию тепла от 20 до 50%. В летний период этот аппарат отключается.

После рекуператора идет устройство, с помощью которого поток подогревается, что позволяет довести температуру воздуха до 10-15 градусов.

Рекомендации

При оборудовании естественной вентиляции в частном доме своими руками, желательно учитывать особенности устройства комфортного обмена воздуха для возводимых и уже существующих строений.

По проектированию естественной вентиляции в строящемся доме

Основным принципом составления схемы естественной вентиляции в частном доме в процессе строительства является расположение шахт. Их устраивают исключительно во внутренних перегородках, чтобы обеспечить поддержание основной части трубы в тепле. Данный принцип позволяет получать достаточную мощность вытяжки, особенно при отрицательных температурах уличного воздуха.

В качестве труб для воздуховода используют водопроводные пластиковые трубы, т.к. при применении гофрированных изделий возникают слабые, но ощущаемые человеческим слухом, шумы.

При выводе вентиляционных труб через неотапливаемый мансардный этаж на кровлю, рекомендуется позаботиться о дополнительном утеплении воздуховода в этом помещении.

При монтаже вытяжной трубы рекомендуется соблюдать вертикальность, если поддержать это условие невозможно, обходные откосы следует делать с углом отклонения не превышающим 30 градусов. Каждый переход со смещением от главной вертикальной оси отнимает порядка 10% мощности.

Следует внимательно отнестись к стыковочным узлам воздуховода. Неточное сочленение отдельных элементов, посторонние предметы, шероховатости – осложняют процесс эффективной работы вытяжки. Популярные казино стримеры и их полные биографии на сайте

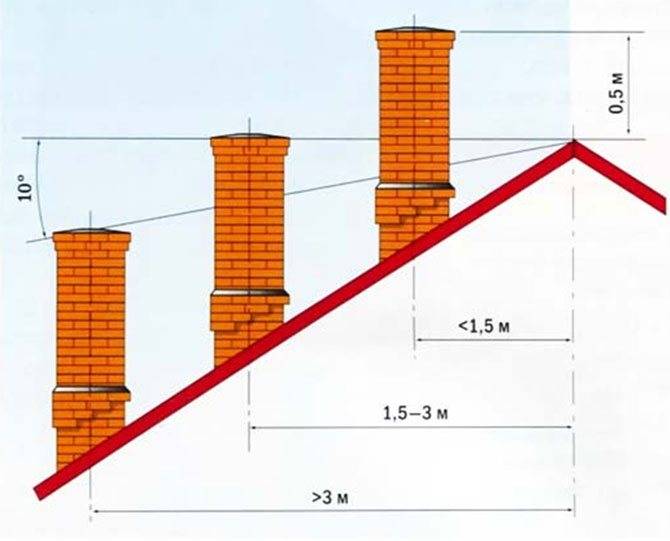

Рекомендуемая высота вентиляционных каналов над кровлей.

По модернизации вентиляции в уже построенном доме

Для повышения мощности тяги и обеспечения дополнительной защиты от проникновения в сооружение насекомых и пыли, на конце воздуховода желательно установить дефлектор. Это устройство помогает увеличить мощность на 20%.

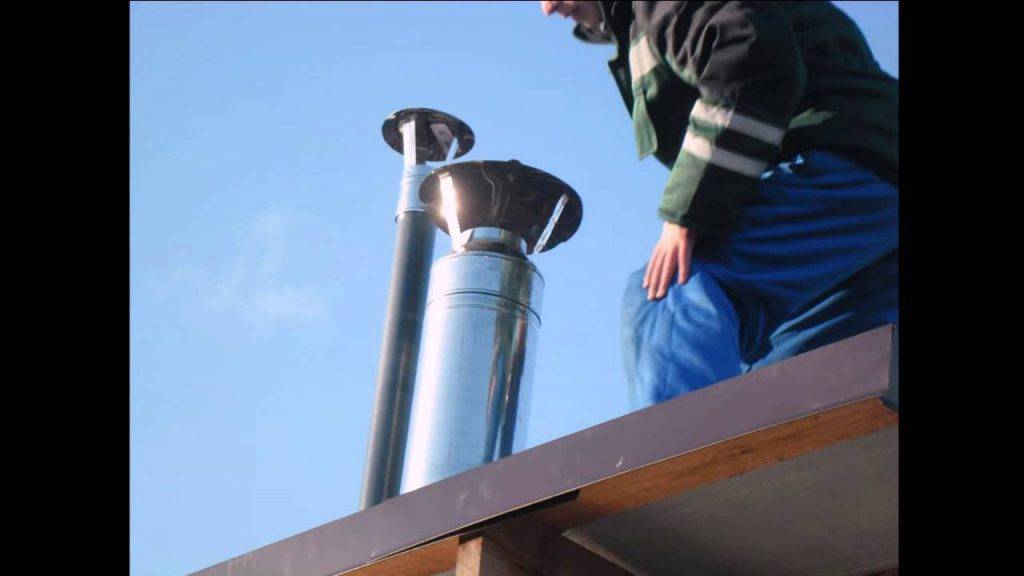

Дефлектор на вытяжной трубе.

В помещениях с повышенной влажностью рекомендуется установить вытяжные вентиляторы. Данная мера превращает естественную систему в совмещенную, но при этом исчезает зависимость от погодных условий. Кроме того, установленные устройства позволят сбалансировать влажностный и температурный режим в этих местах и не допустить гниения материалов.

Когда здание оборудовано пластиковыми окнами и в морозное время проветривание осуществляется редко, в целях экономии тепла, эффективность циркуляции воздушных масс резко падает. В такой ситуации рекомендуется оборудовать окна специальными вентиляционными клапанами, которые дают возможность организовать приток наружного воздуха, и при этом произвольно регулировать поток.

Вентиляционный клапан в окне.

https://youtube.com/watch?v=acsw-9jAkWY

Раздельная система центральной вентиляции и кондиционирования

В этом варианте предусматривается объединение систем кондиционирования и вентиляции, которые работают независимо друг от друга.

Две раздельные сплит-системы

Они просты в управлении, обладают вполне приемлемой стоимостью, а также имеют ряд сервисных функций: дезодорирующие и антибактериальные фильтры, управление потоком воздуха, которое полностью исключает появление сквозняков, ионизация воздуха. Недостатком сплит-системы является отсутствие возможности добавления свежего воздуха во время работы. Проще говоря, этот кондиционер не сможет заменить полноценную систему вентиляции. Кроме этого, одна сплит-система рассчитана на работу только в одном помещении.

Две раздельные сплит-системы кондиционирования могут работать, например, на каждом из этажей двухэтажного дома

Мультисплит-система

Эта система представляет собой сплит-вариант, включающий в себя несколько внутренних блоков. Такие кондиционеры можно применять в тех случаях, когда необходимо управление климатом целого этажа. Такая установка вентиляции в частном доме не сильно изменяет внешний облик здания, ведь для кондиционирования сразу нескольких помещений хватит работы одного-единственного внешнего блока. При этом стоит отметить, что в случае неисправности одного блока, из строя выйдет сразу вся система.

Принцип работы мультисплит-системы кондиционирования

В большинстве случаев, мультисплит идёт в комплекте с внутренними блоками, обладающими одинаковой мощностью. Если вы собираетесь использовать данную систему для управления микроклиматом в помещениях, которые отличны друг от друга по площади, то от этой идеи лучше отказаться, так как некоторые блоки будут работать либо с перегрузкой, либо с недостаточной мощностью.

Канальный кондиционер

Внутренний блок такой системы располагается, как правило, за подвесным потолком в одном из подсобных помещений. От этого внутреннего блока отходят несколько воздуховодов, что позволяет одному и тому же кондиционеру обогревать или охлаждать сразу несколько помещений. В комнатах при этом требуется установка только малозаметной вентиляционной решётки.

Схема установки канального кондиционера в доме

Канальное кондиционирование дома позволяет подмешивать до 25% свежего воздуха с дальнейшей регулировкой параметров в каждом помещении. Такие типы устройств обойдутся дороже, нежели простые сплит-системы, но их преимущества полностью окупают высокую стоимость.

Проектирование системы вентиляции

После того, как определен тип вентиляционной системы, необходимо выполнить проектирование вентиляции в частном доме, определив все необходимые элементы системы и их взаимное месторасположение для каждого отдельного помещения и во всем здании в целом

При этом особое внимание следует уделить бытовым и техническим помещениям (кухни, ванные комнаты, котельные и пр.), где требуется наиболее интенсивная вентиляция воздуха

Для строящегося дома проект вентиляции частного дома лучше всего включить в общий проект коммуникаций будущего здания, предусмотрев в нем расположение встроенных в стены вентиляционных каналов и технологических отверстий для входа и выхода воздуха, а также места установки дополнительных элементов.

При разработке системы естественной вентиляции необходимо учитывать, что схема вентиляции в частном доме должна предусматривать расположение выходных отверстий вытяжных каналов выше одного метра над уровнем крыши дома, а расстояние от входной до выходной вытяжной решетки должно составлять 5-6 метров. Это обеспечивает создание необходимой тяги в вытяжных воздуховодных каналах и способствует эффективной работе всей системы.

Расчет системы вентиляции

Расчет системы вентиляции частного дома основывается на определении необходимого воздухообмена в каждом помещении дома, измеряемый кубометрами в час. Чтобы сделать такой расчет, требуется полный поэтажный план с указанием площади и назначения каждой комнаты в доме. Определение необходимого количества воздухообмена в отдельном помещении производится двумя основными способами:

• С учетом коэффициента кратности воздухообмена, который умножается на объем помещения. Данный коэффициент зависит от его назначения и равен «1» в жилых комнатах (спальня, гостиная) и «3» – в бытовых (кухня, ванная комната и т.д.). Например: в спальне с площадью 20 кв.м и высотой потолка в 2,5 м количество воздухообмена должно составлять 50 кубометров в час(20х2,5х1); в кухне, размером 10 кв.м и такой же высоте потолка с учетом трехкратного коэффициента – 75 кбм/ч (10х2,5х3).
• С учетом количества людей, присутствующих в помещении. Норматив потребления воздуха одним человеком, согласно санитарно-гигиеническим правилам, составляет: для спальни – 20 кбм/ч, для других жилых помещений (гостиная, детская) – 40 кбм/ч, для кухни и других бытовых помещений – 60 кбм/ч. Таким образом, в спальне для двух человек требуемый расход воздуха составит 40 кбм/ч (20х2), для кухни в доме, где постоянно проживают 3 человека – 180 кбм/ч (60х3).

дефлектор

Осуществляя расчет вентиляции в частном доме, необходимо учитывать, что диаметр вентиляционных каналов должен обеспечивать необходимое давление и скорость воздушного потока для создания требуемого количества воздухообмена в помещении. Например, чтобы обеспечить в комнате воздухообмен в количестве 300 кбм/ч, необходимо сечение канала 250х400 мм при естественной вентиляции или 160х200 мм – при принудительной системе. Минимально допустимый диаметр вентиляционного канала для естественной вентиляции должен быть не меньше десяти сантиметров, для систем принудительной вентиляции – от 6 см.

Вентиляция в частном доме цена которой напрямую зависит от выбранного типа системы, может быть спроектирована и установлена самостоятельно или специалистами в данной области. В любом случае проверку правильности схемы и расчетов параметров вентиляционной системы лучше доверить лицу, обладающему соответствующими знаниями и опытом.

Особенности вентиляции в частном доме

Перед вентиляционной системой современного частного домостроения стоят совершенно иные задачи, нежели в домах, строившихся в конце прошлого столетия. Так, например, удобства были «во дворе», приготовление еды – в летней кухне, погреб и гараж – отдельно стоящие помещения, белье сушили на улице. Сам дом – одноэтажный, его метраж колебался в пределах 60-100 кв. м, с мелкозаглубленным фундаментом. Для строительства использовались кирпич, цемент, песок, глина, дерево и шифер. Отапливали дома, в основном, печью. Дымоход заменял вытяжку. Деревянные оконные рамы и двери, естественным образом, способствовали поступлению воздуха.

Факторы, препятствующие правильной вентиляции в частных домах современной постройки:

• Дома представляют собой комфортный жилой комплекс, в котором жилая зона соседствует с кухней, санитарными комнатами, иногда – бассейном, спортзалом, часто – с гаражом (источником токсичных веществ).
• Печи исчезли, а вместе с ними и основной вентиляционный вытяжной канал.
• Сушка белья в доме привела к интенсивным испарениям.
• Используются герметичные конструкции и материалы: металлопластиковые окна, двери с уплотнителями, монтажная пена, герметики, клеи, внешние и внутренние отделочные материалы.
• Отказ от не отапливаемого чердачного помещения в пользу мансардного этажа.
• Форма крыши без конька – плоская.
• Заглубление фундамента на глубину промерзания грунта, что увеличило накопление вредного газа радона в конструкциях дома.
• Увеличение этажности привело к нарушению правильной циркуляции воздуха.

Учитывая все эти факторы, правильная вентиляция должна минимизировать их отрицательное воздействие. Для каждого загородного дома строится своя система, соотносящаяся с желаниями потребителя, его финансовыми возможностями.

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

Расположение трубы относительно конька

Если вентиляционная труба выходит на крышу на расстоянии менее 1,5 м от конька крыши, то над уровнем конька, ее поднимают еще на 50 см.

Труба должна быть расположена не ниже, чем конек крыши рядом стоящего дома.

Рекомендуем ознакомиться: Установка сварных заборов и ограждений из профильной трубы своими руками

При удалении от конька более чем на 1,5, но менее чем, на 3 м, высота вентканала не должна быть ниже конька крыши.

Если вентканал удален от самой высокой точки кровли на расстояние более 3 м, то верхушка трубы должна располагаться на пересечении линии, обозначающей угол наклона в 100.

Критерии выбора систем вентиляции

Если ориентироваться на стоимость монтажа вентиляционных систем, то создание приточно вытяжной вентиляции своими руками будет самым дорогостоящим. Но и эффективность работы такой системы в разы отличается от результатов функционирования более простых систем.

При принятии решения также важно определиться, достаточно ли места в вашем доме имеется для подобных систем. Если для компактной вытяжки через стену в частном доме необходимо не так много места, то некоторые системы могут предполагать использование сразу нескольких поверхностей

Также важно обеспечить вентиляцию на крыше частного дома. Монтаж вентиляции и дымоходов в частном доме необходим при наличии каминных установок

Еще два важных критерия выбора вентиляционных систем – состояние окружающей среды, а также материал, используемый при постройке здания. Эти требования отличаются для естественной, принудительной и смешанной систем.

Совет: планируя создание вентиляции в деревянном доме своими руками, учитывайте влажность воздуха, так как он может повлиять на состояние используемого материала.

Если наружный воздух чистый, можно подумать о естественном вентилировании помещения. Уместна такая вентиляция в доме из газобетона, кирпича, пеноблока, керамзитового блока. Отличным решением будет естественная вентиляция в деревянном доме из брусьев или бревен.

Применение смешанной вентиляции может быть обусловлено крайней необходимостью. К примеру, если вытяжка или вентканалы в доме из газобетона, кирпича и другого материала не справляются со своей задачей даже в условиях нормальной тяги.

Внимание! Механические элементы смешанных систем ставятся только в зонах с наиболее загрязненным воздухом: санузле, кухне, котельных и других помещениях. Принудительную вентиляцию, фильтрующую циркулирующий воздух, используют в условиях загрязненной окружающей среды, когда атмосфера включает примеси или запахи, от которых следует избавляться

Она подойдет для домов из современных сэндвич-панелей, а также панелей типа МДМ, СОТА, 3D, канадских каркасов и пенополистеролбетона

Принудительную вентиляцию, фильтрующую циркулирующий воздух, используют в условиях загрязненной окружающей среды, когда атмосфера включает примеси или запахи, от которых следует избавляться. Она подойдет для домов из современных сэндвич-панелей, а также панелей типа МДМ, СОТА, 3D, канадских каркасов и пенополистеролбетона.

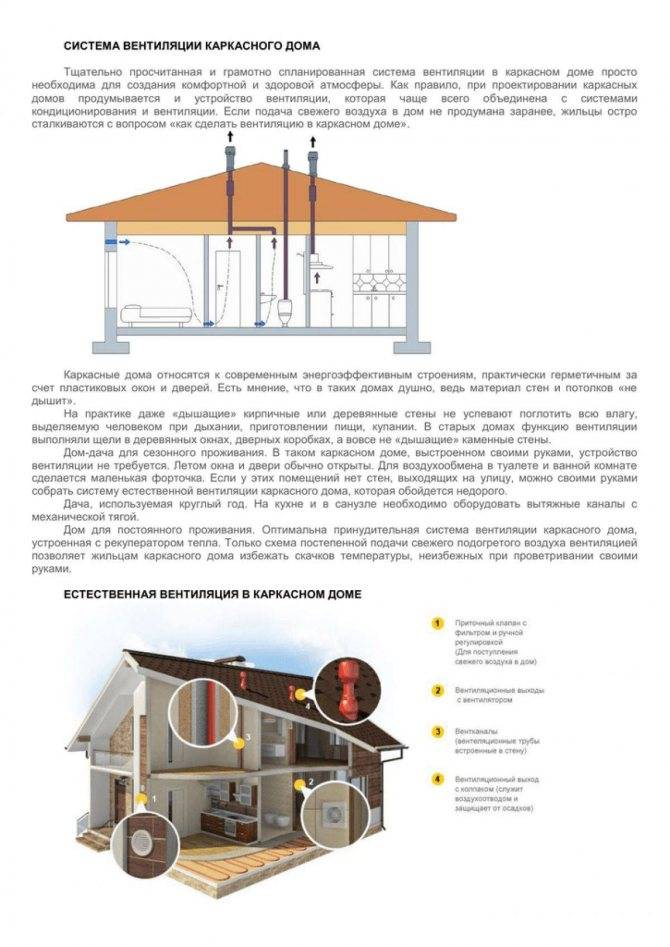

Советуем посмотреть пример схемы вентиляции в каркасном доме своими руками:

Остановимся на плюсах вентиляции естественного типа. Монтаж вентиляции в частном доме может занять много времени и сил, поэтому многие предпочитают поддерживать естественную циркуляцию. Тем более что естественная вентиляция в частном доме имеет свои преимущества:

• нет необходимости тратиться на дополнительные устройства вентиляции в частном доме;
• правильный подход к организации такой системы позволит регулировать теплообмен и обогревать комнаты, где отсутствуют отопительные приборы;
• спальня, гостиная и другие наиболее важные комнаты дома будут наполнены природным воздухом;
• оптимальная влажность комнат будет регулироваться автоматически.

Основные разновидности

Чаще всего в загородных частных домах обустраиваются вентканалы:

• кирпичные;
• пластиковые.

Первый вид воздуховодов монтируется в кирпичных же зданиях. Проходят такие вентканалы непосредственно внутри стен. К плюсам таких коммуникаций относят долгий срок службы и надежность.

Пластиковые вентканалы могут монтироваться в зданиях, построенных из любого материала. Основными преимуществами этой разновидности воздуховодов являются дешевизна и простота в монтаже.

Оборудование для повышения производительности вентиляционной системы

Наиболее востребованным оборудованием для повышения производительности вентиляционной системы является дефлектор. Это насадок, который крепится в самой верхней точке вентиляции. Обычно его монтируют над вытяжными отверстиями или на вентиляционные трубы. Такой грибок для вентиляционной трубы предотвращает попадание осадков и мусора в трубу.

Принцип работы основан на аэродинамических законах. Внутри дефлектора находится диффузор, который разряжает воздух при ударе ветра в боковые стенки дефлектора (подробнее: «Как сделать дефлектор на трубу – возможные варианты установки»). В результате в цилиндре понижается давление, а тяга увеличивается.

Для защиты от попадания посторонних частиц внутрь на устройстве используется специальный колпак, состоящий из двух частей:

• Капельника, предназначенного для отвода воды с козырька
• Козырька, прикрывающего отверстие вентиляционной конструкции.

Не менее популярным становится аэратор. Его применяют, когда длина ската превышает 3 м, а для необходимой циркуляции воздуха естественной тяги не хватает. Аэратор помогает осуществлять циркуляцию воздуха между кровельным покрытием и теплоизоляционным слоем.
