Оголовок для скважины: устройство, виды конструкций, правила установки и монтажа

О скважинах

Существует три основных разновидности водозаборных скважин:

  • Абиссинская («забивная игла») с дебетом около 0,5 кубов/час;
  • «На песок» с водоотдачей до 1,5 кубов/час;
  • Артезианская («на известняк») с выходом воды от 3 кубов/час.

Все виды водоснабжения на одном фото

Первые два варианта рассчитаны на бурение до первого водоносного слоя. Их выбирают для обустройства при относительно неглубоком залегании воды (до 20–30 метров от поверхности). Чтобы их пробурить для личных нужд возле своего дома, необходимо лишь пригласить соответствующих специалистов с ручным или автоматическим буровым оборудованием. Ничего согласовывать с госорганами здесь не требуется – бури дырку в земле и вставляй туда обсадную трубу с насосом внутри.

Артезианская скважина более сложна в устройстве. Она забуривается на глубины в 70–120 метров до известковых водоносных слоев. А для этого требуется тяжелая техника. Система автономного водоснабжения загородного дома на ее основе создается только в крайнем случае, когда вода залегает на участке очень глубоко.

Схема артезианской скважины

Для семьи в 2–4 человека вполне хватит абиссинского либо «на песок» варианта. Но если водопровод будет использоваться большим количеством людей, то без артезианского аналога не обойтись. Причем здесь придется готовить сначала проект, а после и ставить такую глубинную скважину для частного дома на учет. Плюс по стоимости буровых работ водозаборная конструкция «на известняк» получается далеко недешевой.

Как самому сделать оголовок

Иногда встречается ситуации, когда по каким-либо причинам размеры обсадной колонны имеют нестандартный наружный диаметр (180 мм), и найти подходящий или переделать стандартный оголовок с наивысшим размером 160 мм невозможно. В этом случае единственным выходом является изготовление самодельной конструкции из металла с применением электродуговой или газовой сварки, также для этого потребуется бытовой электроинструмент (болгарка, дрель). Выполняемые работы состоят из следующих этапов:

  • В хозяйственном или строительном магазине находят герметизирующее кольцо из паронита или резины на внешний диаметр обсадной трубы, кольцо должно одеваться на трубу с некоторым усилием.
  • Из листовой стали толщиной не менее 5 мм. болгаркой или электролобзиком вырезают верхнюю крышку в виде стального круга на 80 – 100 мм больше наружного диаметра трубы.
  • Из такой же стали вырезают фланцевое кольцо с наружным диаметром крышки и внутренним размером обсадной трубы.
  • Совмещают обе детали (лучше использовать струбцину) и просверливают в них отверстия под крепежные болты – для равномерного прижатия нужно сделать 6 или 8 равноудаленных дыр по всему периметру.
  • Специальными коронками по металлу проделывают два отверстия в крышке – под 32 мм. резьбовой патрубок для подключения водопроводной магистрали и меньшего диаметра для штуцера, в котором будет размещаться гермоввод, изолирующий электрический кабель насоса от металлической крышки.
  • При желании сверлом по металлу в крышке проделывают два диаметрально расположенных отверстия, в которые затем вкручивают рым-болты.
  • При помощи сварочного аппарата или газовой горелки вваривают в крышку резьбовой 32 мм. фитинг для подключения водопроводной линии и штуцер для размещения электрокабеля, снизу крышки приваривают кольцо для подвешивания карабина.

Можно легко обойтись без сварочного аппарата, прикрутив все фитинги и карабинное кольцо к крышке накидными гайками, если предварительно оснастить соединяемые детали резьбой под крепежные элементы.

Самодельный оголовок размещают на трубной поверхности приведенным выше способом, болты вкручивают постепенно до тех пор, пока сжатое резиновое кольцо не зафиксирует обе части на трубе.

Рис. 11 Основные этапы работ при изготовлении оголовка своими руками

Оголовок является важным элементом при обустройстве водозаборного глубинного источника, обеспечивающим надежность размещения насосного оборудования, легкость подключения и извлечения из скважины электронасоса при проведении ремонтных и профилактических работ.

Средняя стоимость заводских моделей составляют около 40 у.е., данную сумму можно сэкономить, сделав своими руками верхнюю крышку и фланец из листовой стали, основная трудность при этом – нахождение резинового уплотнительного кольца подходящего размера.

https://youtube.com/watch?v=A0_BZqnhwbk


Полезные советы специалистов

Приведенная информация указывает на то, что оголовок является важным конструктивным элементом скважины, который обладает индивидуальными характеристиками. Рекомендации специалистов выглядят следующим образом:

  • Желательно покрывать металл краской – это продлевает эксплуатационный срок.
  • Больше всего внимания уделяется выбору материала, из которого получается прокладка.
  • Исключить вероятность кражи дорогостоящего оборудования можно за счет установки завес и замка.
  • Для надежной эксплуатации в зимний период нужно предусмотреть утепление шахты.
  • Электрический кабель не должен подвергаться механическому и другому воздействию.

Стоимость готового оголовка относительно невелика, но его изготовить можно самостоятельно с минимальными затратами. Для этого требуется лишь болгарка, сверло и сварочный аппарат. При выборе металла нужно учитывать, что слишком тонкий лист не выдержит механического воздействия, слишком толстый – сложен в эксплуатации.

Предыдущая запись Благоустройство водяной скважины частного дома
Следующая запись Известь в скважинной воде и другие загрязнения: почему и как исправить?

Самые популярные модели

МодельПреимущества
«Джилекс»Они изготавливаются из чугуна и пластика. Наружный диаметр имеет от 90 до 160 мм.
«Водолей»Из-за пластикового наполнения, эта модель имеет определенные ограничения. Актуален при неглубоких скважинах. Способен справиться с массой до 200 кг.
MerrillЭто представитель американского производства. Изготавливается из чугуна и пластика. Продается в полной комплектации и сразу готов к установке.
«Акваробот»Российское производство. Создает герметичное соединение. Позволяет надежно закрепить насос. Изготавливается из пластика и рассчитан на массу до 200 кг.

Виды

Сегодня легко найти на рынке несколько категорий оголовков для скважины. Их устройство практически одинаковое и состоит из фланца, крышечки, а также кольца из резины. Разница заключается в материале, который использовался для создания оголовка, а также в дополнительных свойствах эксплуатации этой детали.

В первую очередь разница между металлическими видами и пластиком заключается, как минимум в массе оборудования, которое подвешивается. Пластиковый оголовок может выдерживать вес до 200 килограммов, а стальной – до полутонны. При выборе материала оголовка следует брать в расчет глубину скважины, а также вес оборудования, которое будет к нему закрепляться.

Например, для скважин, глубина которых не превышает 50 метров, вес оборудования не будет более 50–100 килограммов. В то же время для глубоких скважин, в которых есть смысл использовать мощную насосную установку, а также несколько десятков метров троса из стали и проводов, а общая масса оборудования может превысить четверть тонны.

Скважинный оголовок имеет и ряд опций, ведь производители пытаются максимально удовлетворить требования всех своих клиентов. По этой причине оголовки для скважин комплектуются следующими частями:

  • рым-болтами;
  • кабельным вводом, который необходим для электропривода;
  • штуцером для трубы, с которой будет падать вода;
  • набором карабинов;
  • болтами для крепежа.

Теперь о некоторых элементах стоит сказать подробно.

  • Рым-болт представляет собой обычный болт, верхняя часть которого сделана в виде кольца. Данные элементы обычно применяют для подвешивания оборудования, прикрепления тросов и так далее. Как правило, их ставят на оголовок, чтобы крышка проще поднималась и снизу, чтобы можно было подвесить насос.
  • Кабельный ввод – это отличная вещь, наличие которой практически исключает возможность нечаянного повреждения электрического кабеля. Как правило, такой ввод имеет специальную пружинку, которая обеспечивает надежное крепление и позволяет сказать, что оголовок герметичный.

Пластиковые

Пластиковый оголовок для скважины.

К преимуществам заглушек этого типа можно отнести наличие съемной области в верхней крышке. Она позволяет перемещать насос в водоносную скважину без удаления элементов крепления. Кроме этого, пластиковые изделия оснащены клеммной коробкой, посредством которой подключают электропроводку.

Металлические

Этот вид устройств устойчив к перепадам температур, обладает высокой прочностью, имеет продолжительный срок службы. В то же время эти элементы подвержены коррозии. Перед применением во влажной среде изделия покрывают антикоррозийными средствами.

Металлический оголовок для скважины.

На рынке представлены следующие металлические заглушки:

  • чугунные;
  • стальные.

Стальные модели имеют простую и надежную конструкцию, но при повреждении защитного покрытия быстро ржавеют. Их стоимость превышает цену полимерных аналогов.

Чугунные устройства характеризуются большой массой. Антикоррозийные свойства материалу придает цинковый или гальванический защитный слой. Недостатком изделий считается низкая устойчивость к ударным воздействиям. В ценовом отношении чугунные изделия сопоставимы со стальными образцами.

Оба вида заглушек используют при обустройстве глубоких скважин. Максимальный вес оборудования при этом может составлять 500 кг.

Изготовление своими руками

Оголовок для дачной скважины не так уж и сложно соорудить самостоятельно, поскольку при монтаже не возникнет необходимости в проведении сварочных работ. Итак, для работы вам потребуются следующие элементы:

  • металлический лист (толщина не менее 8 мм);
  • карабин;
  • резиновое кольцо;
  • болты (не менее 6 шт.);
  • цанговый зажим;
  • электродрель;
  • рым-болты.

Приступаем к изготовлению оголовка. Сначала займемся прикреплением фланца к обсадной трубе. Учтите, что диаметр фланца должен на пару миллиметров превышать диаметр обсадной трубы. Оптимальный способ крепления фланца – сварка. Затем проделываем в прикрепленном в трубе фланце несколько отверстий для болтов (желательно использовать не менее 5-6 – это обеспечит надежность крепления).

Совет. При установке фланца на трубу сварочным способом следует учитывать тот факт, что при стягивании болтов должно происходить сжатие резинового кольца. Именно это поможет обеспечить достаточную герметичность конструкции.

Делаем крышку из листового металла, в которой создаем отверстия для цангового патрона и кабеля питания. Используем сварочный аппарат — крепим рым-болты к крышке. Два из них располагайте сверху для удобства съема крышки, а один – снизу (к нему будет крепиться насосный трос).

Монтаж оголовка

Последний и самый важный шаг – герметизация системы. В этом вам поможет специальная прокладка, которую изготавливают из паронита/резины. Диаметр этого кольца должен быть около 0,5-1 см, что обеспечит надежную герметизацию.

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей обсадной трубы. Второй важный момент – материал, из которого выполнено приспособление.

В продаже имеются следующие типы оголовков:

  • пластиковые – выдерживают нагрузку до 200 кг;
  • стальные – допустимы нагрузки не более 500 кг
  • чугунные – способны выдержать свыше 500 кг, но и сами весят немало.

В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Хотя промышленные модели оголовка делают круглой формы, внешняя конфигурация может быть любой, например, квадратной. Главное – обеспечить надежную защиту и герметичность

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг.

А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник.

Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

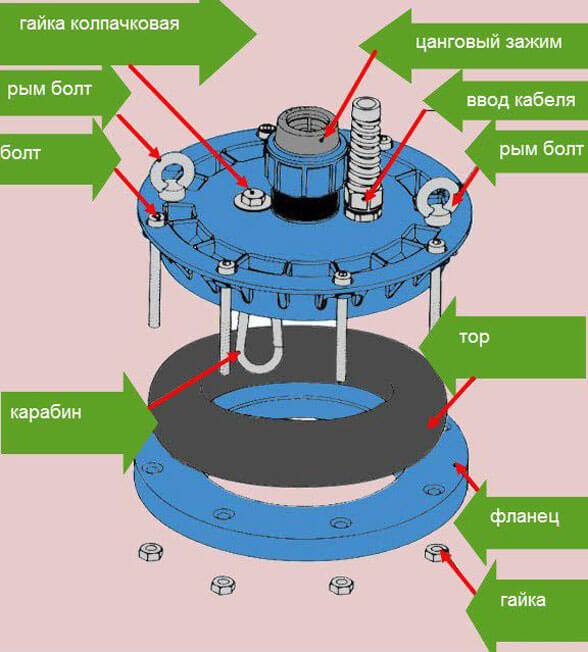

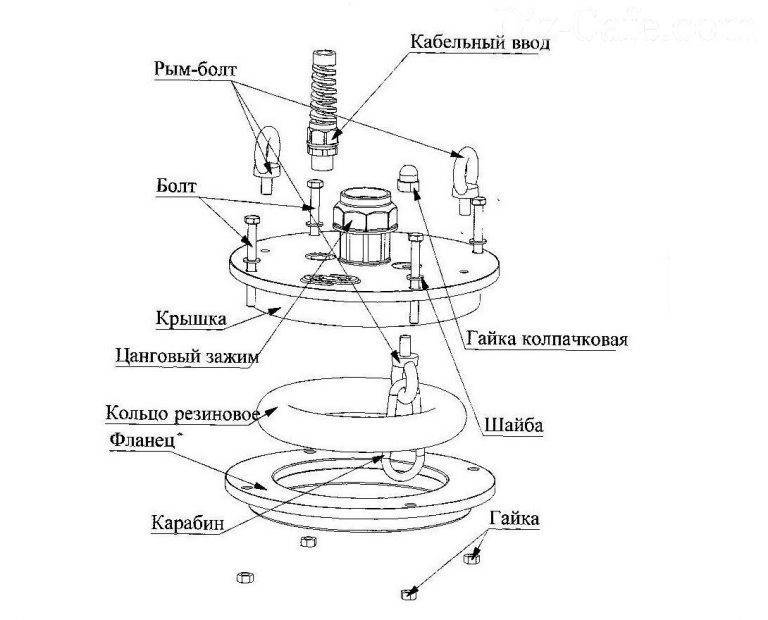

На этой схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (+)

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое.

Такой агрегат состоит из трех основных элементов:

  • крышки;
  • фланца;
  • уплотнительного кольца.

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

  • рым-болтами;
  • кабельным вводом, предназначенным для электропривода;
  • набором карабинов;
  • штуцером для водоподающей трубы;
  • крепежными болтами.

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу – для подвешивания насоса.

Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

Два рым-болта на поверхности этого оголовка выполняют роль устройств для поднимания крышки. Иногда для этого даже используют специальное подъемное оборудование, поскольку вес мощного погружного насоса модет составить более 200 кг

Кабельный ввод – это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом.

Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

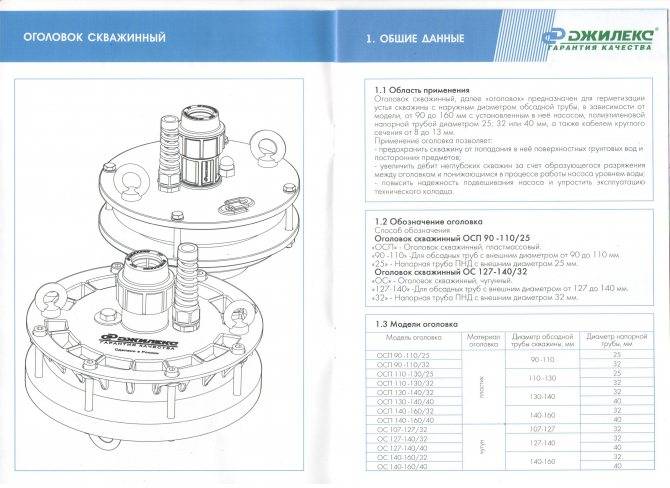

Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить.

Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика.

Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения.

В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.

Установка

Теперь стоит остановиться на том, как осуществить монтаж оголовка для скважины своими руками. В контексте того, что конструкция оголовка крайне проста, установить его можно также без особых проблем. Но все же существуют определенные правила, которые следует соблюдать в процессе осуществления монтажных работ.

Порядок работ будет выглядеть следующим образом:

  • подготовка края обсадной трубы;
  • фланец надевается на трубку таким образом, чтобы бортик смотрел вниз;
  • установка уплотнительного кольца;
  • закрепление троса насоса;
  • в соответствующий вход пропускается электрокабель;
  • к штуцеру присоединяется часть водопадающей трубы или шланг, а второй конец трубы прикрепляется к насосу;
  • насос опускается в скважину;
  • теперь следует закрыть крышку под действием массы погружного насоса;
  • фланец и крышка соединяются болтами, которые затягивают равномерно.

Подготовка края обсадной трубы стартует с того, что ее край обрезается четко по горизонтали. Это дает возможность поместить оголовок в плоскости, перпендикулярной обсадной колонне. Когда труба была обрезана на нужном уровне, ее край необходимо тщательно отполировать. Можно воспользоваться обычной болгаркой с соответствующим набором насадок.

Многие хотят получить воду из скважины чуть ли не сразу. По этой причине некоторые владельцы сразу же опускают насос, откладывая монтаж оголовка. Так делать не следует. Сначала надевается фланец и уплотнительное кольцо, после чего насос можно опускать в скважину. Иначе, чтобы установить оголовок, придется его доставать, после чего опускать заново. Это тоже не лучшее решение, ведь увеличивается риск повреждения колонны и оборудования. Да и трудоемкость самой процедуры слишком велика.

Теперь следует закрепить трос на насосе. Сделать это можно при помощи специальных карабинов. Длина троса должна полностью соответствовать глубине погружения оборудования. Не нужно опускать насос до того момента, пока все остальные элементы не будут расположены в соответствующих разъемах крышки оголовка. На отверстии для электрокабеля существует специальный зажим, который следует ослабить для того, чтобы кабель мог беспрепятственно скользить. Если же провод пережат или неправильно расположен, то он может поломаться.

Теперь нижний конец шланга крепится к погружному насосу, после чего нужно закрепить водопадающую трубу или шланг на оголовке

Когда насос будет опускаться в скважину, то трос следует отпускать постепенно и осторожно. Когда оборудование будет спущено на необходимую глубину, крышку следует закрыть, чтобы вес насоса прижал ее к фланцу. При этом уплотнитель окажется в специальной канавке и плотно будет прижат к обсадной трубе, что позволит обеспечить надежную герметизацию всей конструкции

Если оголовок был смонтирован правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут располагаться напротив

При этом уплотнитель окажется в специальной канавке и плотно будет прижат к обсадной трубе, что позволит обеспечить надежную герметизацию всей конструкции. Если оголовок был смонтирован правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут располагаться напротив.

Если этого эффекта достичь не удалось, значит, необходимо искать причину. Возможно, необходимо немного изменить положение крышки. Соединительные шурупы необходимо затягивать максимально равномерно, чтобы не было какого-либо перекоса в одну из сторон. Нет большой необходимости пытаться прилагать большие усилия.

Если болты затянуты не слишком сильно, то оголовок можно будет просто демонтировать с трубы, их установка просто теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, то его установку лучше всего будет осуществлять вдвоем, чтобы аккуратно опустить насос в скважину и установить крышку на место. Когда крышка будет установлена и зафиксирована, почти всегда можно будет наблюдать провисание электрического кабеля. По этой причине провод необходимо выбирать так, чтобы он не провисал, но и не был натянут слишком сильно. Теперь к штуцеру можно подсоединять водопроводную трубу. Затем, обычно включается насос, что позволяет оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Что ещё нужно учесть

  • Трос для крепления насоса может быть выполнен из полимера высокой прочности или нержавейки. Обычный трос применять нельзя. Он рано или поздно заржавеет и может оборваться.
  • Наклон скважинной трубы. Нужно проверить трубу на вертикальность, прежде чем покупать насос. Если прибор оснащён центрующим подшипником скольжения (а большинство производителей стран СНГ и Китайские его устанавливают), он не годится для трубы с наклоном – его просто разобьёт. С европейскими моделями таких проблем обычно нет.
  • Вилка насоса. Чтобы продеть электрический кабель в оголовок, с него нужно снять и потом снова собрать вилку. Если она разборная – нет проблем. Но если вилка цельная, разрезав провод, Вы лишитесь гарантии на насос!

Итак. Заводские оголовки солидно выглядят, надёжно фиксируют все элементы и стоят от 2 до 4 тыс. руб. Приступая к созданию самодельного варианта, нужно учесть, что не так-то просто сделать герметичными соединения, особенно электрического кабеля. Умелому мастеру всё по плечу, но затраты могут быть не оправданы.

Бурение скважины — дорогое мероприятие, но если нужна неглубокая скважина, можно справиться с ее бурением самостоятельно. Для этого нужен специальный инструмент. Как сделать ручной бур для скважины самому и как его использовать? Читайте далее.

Основные характеристики центробежных насосов и принцип их работы рассмотрим в этой статье.
