Сбор нагрузок на фундамент — самая лучшая система расчета

Расчёт нагрузки на столбчатый фундамент

Определение нагрузки на фундамент столбчатого типа, осуществляется по одной формуле. Здесь надо учитывать, что воздействие здания будет распределяться между всеми существующими опорами. Требуется умножить площадь сечения столба (Sс) на высоту (H).

Результатом вычисления станет получение объёма, который следует перемножить с плотностью материала, используемого для возведения фундамента (q)и общим числом столбиков, заглубляемых в почву.

• Вычисления будут проводиться по следующей формуле: Pфc= Sс× H× q×N.
• Определить суммарное сечение, можно по следующей формуле: Sсо= Sс × N.

Вычислить величину нагрузки на сваи, можно разделив массу дома на его опорную площадь, что будет выглядеть следующим образом: P/Sсо.

Расчёт нагрузки на ленточный фундамент

Определение нагрузки на ленточное основание начинается с подсчёта массы самой ленты, для чего используется следующая формула:

Pфл= V × q.Расшифровка формулы:V – объём стен;q – плотность материала основания.

Необходимо произвести суммирование всех типов давления на фундамент, для чего можно воспользоваться следующей формулой: (Pд+Pфл+ Pсн+Pв)/ Sф.

Внимание! Важно, чтобы результат вычислений, выражающийся в удельной нагрузке, был меньше допустимых значений сопротивления почвы. Разница должна составлять порядка 25%, что необходимо для компенсации неточностей

Получение точных сведений, возможно при учёте видов стен, надо определить, какие из них несущие и выполняют функцию удержания перекрытий, лестничных пролётов, стропил. Выявляются самонесущие стены, выполняющие функцию поддержания исключительно собственной массы.

Исходя из этих данных, определяют под какую сторону закладывать стены определённой ширины, с обязательной проверкой допустимых значений.

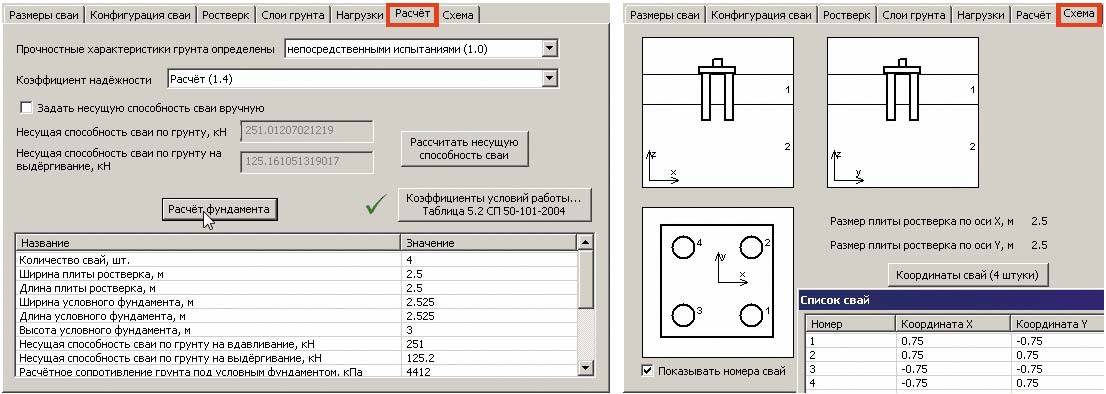

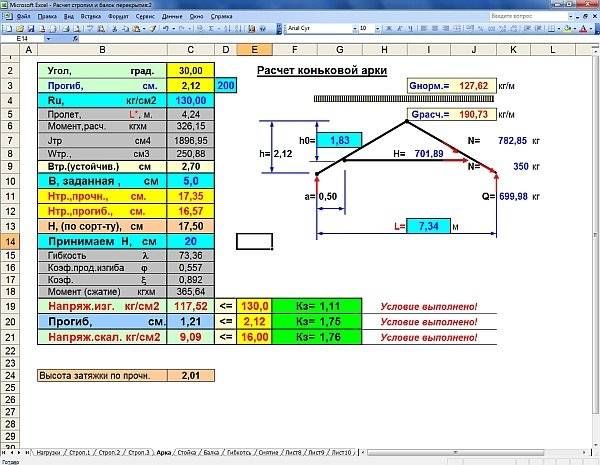

Расчёты нагрузки в программе «APM Civil Engineering»

Расчет ленточного фундамента: определяем ширину подошвы

При расчете ленточного фундамента необходимо будет определить два его параметра:

• глубина заложения + высота цоколя = высота;
• ширина ленты;

Третий — длина — известен. Это сумма длин всех стен, под которыми будет закладываться фундамент.

Глубина заложения во многом определяется в зависимости от типа находящихся под подошвой грунтов. Общие рекомендации можно найти в таблице, а описание определения глубины заложения  читайте в статье «Какой глубины должен быть фундамент».

Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Пусть мы примем, что глубина залегания фундамента для наших условий — ниже уровня промерзания грунта, высота цоколя — 20 см. Грунт промерзает в нашем регионе на 1,4 м. По рекомендациям фундамент должен находится на 15 см ниже уровня промерзания. Получаем общую высоту: 1,4 м + 0,2 м + 0,15 м = 1,75 м.

Теперь нужно рассчитать ширину ленточного фундамента. Она зависит от расстояния, на котором находятся стены и материала, из которого будем его строить. Рекомендованные значения  приведены в таблице.

Выбираете ширину фундамента в зависимости от материала и расстояния между стенами (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Расчет нагрузки на фундамент

Теперь нужно найти, с какой силой будет давить дом на фундамент. Для этого общую массу дома (масса всех элементов + полезная нагрузка + снеговая) делим на площадь фундамента.

Площадь ленточного фундамента находим умножив ее длину на выбранную в предыдущем пункте ширину. Потом общую нагрузку от дома делим на площадь фундамента в квадратных сантиметрах. Получаем удельную нагрузку на каждый квадратный сантиметр ленточного фундамента.

Пример. Пусть нагрузка от дома 408000 кг, площадь ленточного фундамента (длинна 4400 см, ширина 30 см)  — 132000 см2. Разделив эти значения, получаем: на каждый сантиметр давит 3,09 кг.

Теперь необходимо узнать, выдержат ли грунты под подошвой фундамента это значение. Любой грунт в состоянии выдержать какое-то давление. Эти значения просчитаны и занесены в таблицу. Находим тип грунта под подошвой фундамента (определяется геологическими исследованиями) и смотрим его удельную несущую способность.

Несущая способность грунтов — сравниваем найденную нагрузку от дома с нормативной для вашего грунта

Если несущая способность грунта больше чем нагрузка от дома, все выбрано правильно. Если нет, необходимо вносить корректировки.

Корректировка параметров

Если нагрузка, передаваемая через ленточный фундамент, для данных грунтов велика, выхода два: использовать при строительстве более легкие материалы или увеличить ширину ленты.

Изменение материала очень трудоемко: часто изменение одного материала тянет за собой цепочку изменений параметров целого ряда других. В результате расчет массы приходится переделывать. Потому чаще увеличивают толщину ленты в фундаменте. Этим увеличивается уменьшается удельная нагрузка.

Но слишком широкий ленточный фундамент (шире 60 см), особенно глубокого заложения,  невыгоден экономически: большой расход материала и трудозатараты. В этом случае необходимо сравнивать стоимость нескольких типов фундамента.

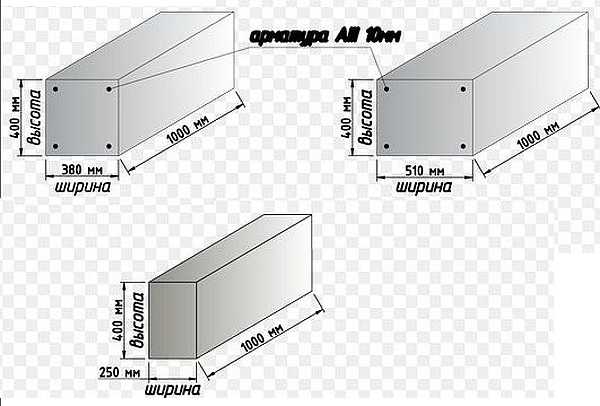

Ширину монолитно-ленточного фундамента подбирают исходя из рассчитанной нагрузки от дома и несущей способности грунтов

Не забудьте после изменения ширины ленты пересчитать ее массу и соответствующим образом откорректировать массу строения.

Масса постройки

Масса постройки складывается из веса всех используемых материалов Многие специалисты знают, что для расчета массы здания хватит информации о несущих поверхностях и перекрытиях, но все немного сложнее.

Масса возведенной постройки это вес всех строительных материалов, используемых при строении несущих и промежуточных стен, а также их способности выдержать вес перекрытий и крыши при возможном выпадении снега. Масса постройки состоит из:

• Веса несущих поверхностей, перегородок и перекрытий.
• Массы крыши с учетом всех дополнительных материалов, которые обеспечивают прочность помещению при сильных порывах ветра.
• Вес коммуникаций и канализации.
• Вес строительных изделий для основания, которые позволяют ему выдерживать влияние влаги и грунтовые сдвиги.
• Внутреннее обустройство здания. Зачастую берется показатель от 1 до 5 % от веса несущих конструкций.

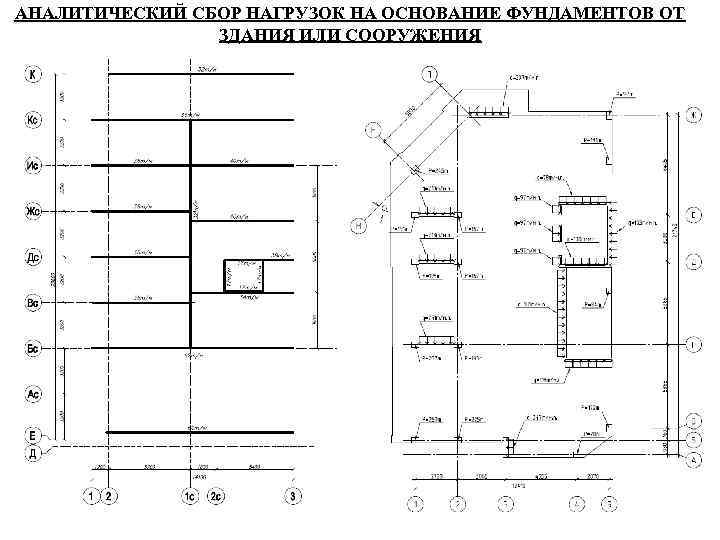

Сбор нагрузок

Сбор нагрузок осуществляется суммированием их каждого вида (постоянные, длительные, кратковременные) с умножением на грузовую площадь. При этом учитываются коэффициенты надежности по нагрузке.

Значения коэффициентов надежности по нагрузке согласно СП 20.13330.2011.

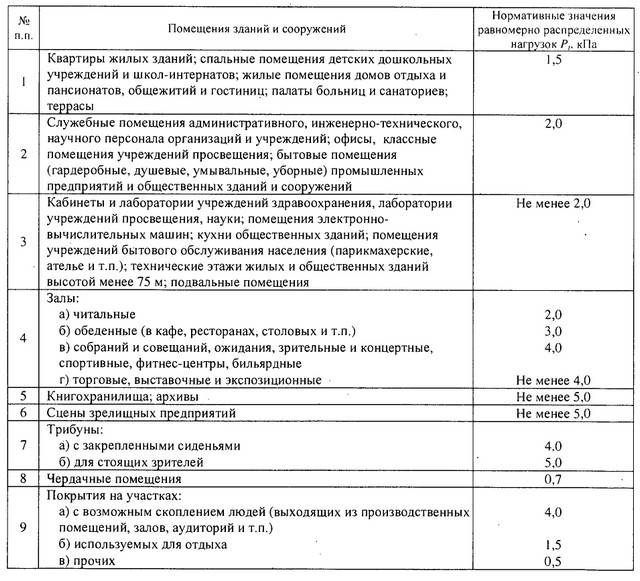

Нормативные значения полезных нагрузок в зависимости от назначения помещения согласно СП 20.13330.2011.

К постоянным нагрузкам относят собственный вес конструкций. К длительным – вес не несущих перегородок (применительно к частному строительству). Кратковременными нагрузками является мебель, люди, снег. Ветровыми нагрузками можно пренебречь, если речь не идет о строительстве высокого дома с узкими габаритами в плане. Разделение нагрузок на постоянные/временные необходимо для работы с сочетаниями, которыми для простых частных строений можно пренебречь, суммируя все нагрузки без понижающих коэффициентов сочетания.

По своей сути сбор нагрузок представляет собой ряд арифметических действий. Габариты конструкций умножаются на объемный вес (плотность), коэффициент надежности по нагрузке. Равномерно распределенные нагрузки (полезная, снеговая, вес горизонтальных конструкций) формируют опорные реакции на нижележащих конструкциях пропорционально грузовой площади.

Сбор нагрузок разберем на примере частного дома 10х10, один этаж с мансардой, стены из газоблока D400 толщиной 400мм, кровля симметричная двускатная, перекрытие из сборных железобетонных плит.

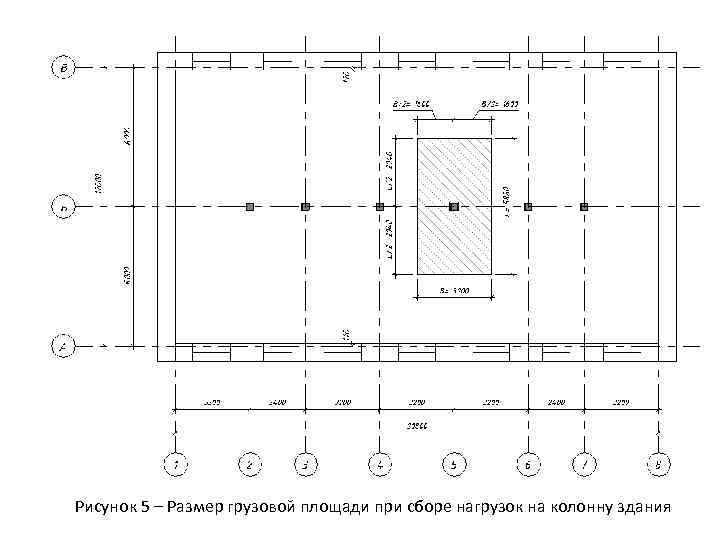

Схема грузовых площадей для несущих стен в уровне перекрытия первого этажа (в плане.

Схема грузовых площадей для несущих стен в уровне кровли (в разрезе.

Некоторую сложность представляет собой сбор снеговой нагрузки. Даже для простой кровли согласно СП 20.13330.2011 следует рассматривать три варианта загружения:

Схема снеговых нагрузок на кровлю.

Вариант 1 рассматривает равномерное выпадение снега, вариант 2 – не симметричное, вариант 3 – образование снегового мешка. Для упрощения расчёта и для формирования некоторого запаса несущей способности фундаментов (особенно он необходим для примерного расчёта) можно принять максимальный коэффициент 1,4 для всей кровли.

Конечным результатом для сбора нагрузок на ленточный фундамент должна быть линейно распределенная (погонная вдоль стен) нагрузка, действующая в уровне подошвы фундамента на грунт.

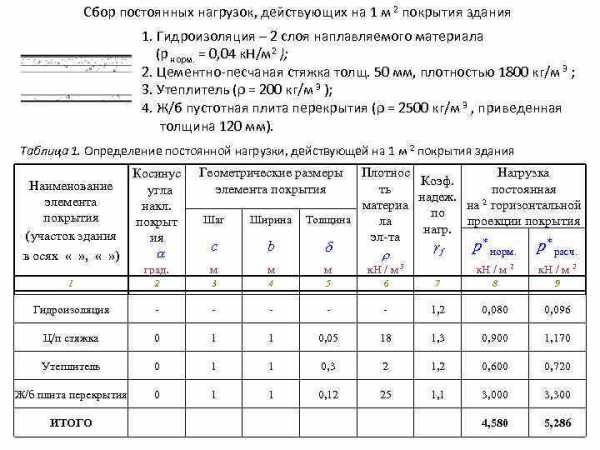

Таблица сбора равномерно распределенных нагрузок

Наименование нагрузки	Нормативное значение, кг/м2	Коэффициент надежности по нагрузке	Расчётное значение нагрузки, кг/м2
Собственный вес плит перекрытия	275	1,05	290
Собственный вес напольного покрытия	100	1,2	120
Собственный вес гипсокартонных перегородок	50	1,3	65
Полезная нагрузка	200	1,2	240
Собственный вес стропил и кровли	150	1,1	165
Снеговая нагрузка	100*1,4 (мешок)	1,4	196

Всего: 1076 кг/м2

Нормативное значение снеговой нагрузки зависит от региона строительства. Его можно определить по приложению «Ж» СП 20.13330.2011. Собственные веса кровли, стропил, напольного перекрытия и перегородок взяты ориентировочно, для примера. Эти значения должны определяться непосредственным вычислением веса того или иного конструктива, или приближенным определением по справочной литературе (или в любой поисковой системе по запросу «собственный вес ххх», где ххх – наименование материала/конструкции).

Рассмотрим стену по оси «Б». Ширина грузовой площади составляет 5200мм, то есть 5,2м. Умножаем 1076кг/м2*5,2м=5595кг/м.

Но это ещё не вся нагрузка. Нужно добавить собственный вес стены (надземной и подземной части), подошвы фундамента (ориентировочно можно принять её ширину 60см) и вес грунта на обрезах фундамента.

Для примера возьмем высоту подземной части стены из бетона в 1м, толщина 0,4м. Объемный вес неармированного бетона 2400кг/м3, коэффициент надежности по нагрузке 1,1: 0,4м*2400кг/м3*1м*1,1=1056кг/м.

Верхнюю часть стены примем в примере равной 2,7м из газобетона D400 (400кг/м3) той же толщины: 0,4м*400кг/м3*2,7м*1,1=475кг/м.

Ширина подошвы условно принята 600мм, за вычетом стены в 400мм получаем свесы общей суммой 200мм. Плотность грунта обратной засыпки принимается равной 1650кг/м3 при коэффициенте 1,15 (высота толща определится как 1м подземной части стены минус толщина конструкции пола первого этажа, пусть будет в итоге 0,8м): 0,2м**1650кг/м3*0,8м*1,15=304кг/м.

Осталось определить вес самой подошвы при её обычной высоте (толщине) в 300мм и весе армированного бетона 2500кг/м3: 0,3м*0,6м*2500кг/м3*1,1=495кг/м.

Суммируем все эти нагрузки: 5595+1056+475+304+495=7925кг/м.

Более подробная информация о нагрузках, коэффициентах и других тонкостях изложена в СП 20.13330.2011.

Как расчитать общий вес будущего дома

Процесс это достаточно длительный и ответственный. Заметим сразу, что точный вес до килограмма определить невозможно, так как он будет колебаться на 1500-2000 кг даже в зависимости от влажности воздуха, не говоря уже об осадках, удельном весе некоторых материалов. Но примерную тяжесть всей конструкции рассчитывают исходя из нескольких показателей, таких как:

• вес одного квадратного метра крыши в зависимости от ее типа, наличия утеплителя, разновидности кровельного покрытия;
• цоколь, наличие армирования, дополнительной отделки;
• потолок с отделочными материалами, утеплителями, другими компонентами;
• наличие лестничных конструкций, которые опираются непосредственно на фундамент;
• полы, напольные покрытия, перемычки, которые лежат на основании;
• почва, находящаяся выше уровня цоколя (это высчитывается только в некоторых случаях при конструировании сложных строений);
• расчет возможного порыва ветра, а также осадков, особенно зимой.

Все эти пункты являются очень важными, их нельзя опускать при создании проекта будущего фундамента, так как ошибка может стать причиной образования трещины или даже разрушения всей конструкции. Рассмотрим подробнее нагрузки, которые оказываются на основание дома.

1. Удельный вес одного квадратного метра стены. Для облегчения расчетов можно использовать стандартный вес для самых ходовых строений. Например, 1м2 каркасной стены толщиной в 15 сантиметров (наиболее ходовые размеры) будет весить от 45 до 55 килограмм, в зависимости от качества материала, его влажности, других показателей. Стена из соснового бруса будет намного тяжелее, здесь необходимо рассчитывать на 85-105 кг, то же в зависимости от погодных условий, материала. Если речь идет об обычном кирпичном доме, у которого стена 20 сантиметров, сделана из силикатного кирпича, то меньше чем на 280 кг рассчитывать не стоит, если брать максимально – 340 килограмм. Самым тяжелым материалом является железобетонная конструкция. 1 квадратный метр стены в 15 сантиметров будет весить 380-420 килограмм. Выполняя расчет нагрузки на фундамент, нужно брать максимальное значение, чтобы был всегда запас прочности.
2. Расчет массы перекрытия. Несмотря на то, что потолок кажется достаточно легким, состоит в основном из дерева (или тонкого слоя бетона), утеплителя, его вес иногда бывает намного больше стен. К примеру, 1 квадратный метр чердачного перекрытия с деревянными балками и утеплительным материалом плотностью около 220 кг/м2 будет весить около 120 кг, а вот точно такое же перекрытие, только цокольное будет иметь массу не более 170 кг. Наиболее увесистым будет железобетон – 500 кг. То есть, при расчете нагрузки на основание сооружения обязательно учитывать эту особенность.
3. Кровля. Она также может оказывать неслабое давление, даже самая легкая листовая сталь дает нагрузку в 35 кг/1 квадратный метр. Наиболее увесистой является гончарная черепица (85 кг).

Это самые важные показатели, которые берутся при расчете общей массы, которая будет давить на цоколь помещения. Но они далеко не последние. Кроме них есть еще субъективные факторы нагрузки, которые нужно брать для расчета предельно допустимого давления. Рассмотрим их подробнее.

1. Снежная масса. Здесь берется коэффициент в зависимости от географического положения данного строения. Для умеренной климатической зоны в России принято добавлять 120 кг/м2 кровли, а вот в северных регионах не менее как 190 кг/м2. Конечно же, лучше брать с запасом.
2. Ветер. Он давит не сильно, но тонны 4-5 на дом общей площадью в 60 квадратов добавить нужно, причем это далеко не предел. На 1 метр может добавляться до 45 килограмм, при угле ската в 45 градусов и ветре 25 м/с. Если угол больше, ветер сильнее, нагрузка на фундамент может вырастать до 65 кг.
3. Относительная влажность. Это незначительный фактор, но учитывать его надо. При нахождении кирпичного сооружения в среде с влажностью 65 и 90% разница может составлять около 2 тонн на стандартном строении в 65 квадратов.

Сбор нагрузок на фундаменты, пример которых мы рассмотрели, является полным, но к нему нужно добавить 20% на возможные погрешности или особенности климатической зоны. Тогда можно считать процесс подсчета наземной части завершенным.

Как самому определить тип грунта на участке

Классификация почвы – сравнение механических и физических параметров искомого грунта с характеристиками, используемыми в нормативах. Самостоятельная оценка является ориентировочной и приблизительной, поэтому при расчете несущая способность берется с некоторым запасом.

Визуальный метод определения:

1. Глинистая почва при растирании в сухом состоянии дает ощущение порошка, комья трудно раздавливаются. Увлажненная глина остается мягкой и пластичной, мажется на пальцы, скатывается в колбаску. Лепешка при сдавливании получается без краевых трещин.
2. Суглинки в сухом виде дают ощущение песчаных крупинок, комья легко рассыпаются при ударе. Влажная масса скатывается в колбаску, но при сгибании дает трещины, а лепешка получается с разломами по краям.
3. Супесчаный грунт в сухом состоянии напоминает муку или пыль. Влажная масса образует комья малой прочности, которые рассыпаются. У влажной массы отсутствует пластичность, она не скатывается в кольцо, не расплющивается в лепешку.

Песок представляет собой рыхлую массу без связи между мелкими частицами. В сухом состоянии просыпается между пальцами, а во влажном виде отсутствует пластичность, липкость и связность.

В калькуляторе учтены:

• самые популярные виды фундаментов;
• самые популярные строительные материалы и их марки;
• необходимые расходники;
• сваи и их количество для свайного фундамента и ширину – для ленточного фундамента;
• несущая способность и нагрузка на указанный тип фундамента и т.д.

Онлайн-калькулятор для расчета фундамента легко используют даже те, кто не имеет отношения к строительству, но хотят прикинуть примерные затраты на портландцемент, песок, щебень и арматуру для укладки в опалубку. Расчет бетона и арматуры на фундамент онлайн-калькулятор делает исходя из стандартных данных, поэтому будет нелишне посоветоваться с тем, кто делал исследование на вашем участке, и может порекомендовать правильные параметры для фундамента.

Распределение веса на грунт

После сбора всех нагрузок от здания их необходимо суммировать для определения общего веса строения

Это лучше делать в табличном виде, отдельно записав вес покрытия, перекрытий, временных нагрузок, нагрузку от снега и стен При проектировании дома важно добиться более равномерного распределения нагрузку на фундамент, иначе возможны просадки грунта. Каждый грунт способен принять определенное воздействие

Оно зависит от его механических характеристик и состава. В среднем, приблизительный расчет ведут исходя из значения 2 кг/см2. Например рассмотрим такую ситуацию: общий вес дома с фундаментом – 150 000 кг. Фундамент ленточный длиной 40 м и шириной 40 см. Площадь опоры — 40×4000= 160000 см2. То есть нагрузка на грунт составит 150 000/160 000 = 0,94 кг/см2. Фундамент полностью удовлетворяет требованиям. Даже, при необходимости, возможно уменьшить его ширину до 30 см

Каждый грунт способен принять определенное воздействие. Оно зависит от его механических характеристик и состава. В среднем, приблизительный расчет ведут исходя из значения 2 кг/см2. Например рассмотрим такую ситуацию: общий вес дома с фундаментом – 150 000 кг. Фундамент ленточный длиной 40 м и шириной 40 см. Площадь опоры — 40×4000= 160000 см2. То есть нагрузка на грунт составит 150 000/160 000 = 0,94 кг/см2. Фундамент полностью удовлетворяет требованиям. Даже, при необходимости, возможно уменьшить его ширину до 30 см.

Распределение нагрузки на столбчатый фундамент проводится таким же образом. Этот же дом, весом 150 000 кг на 16 столбах сечением 40×40 см создаст нагрузку в 150 000/25600=5,9 кг/см2, что недопустимо. Требуется изменение типа фундамента, увеличение количества столбов или замена материалов на более легкие.

Конечно, есть и слабые грунты, несущая способность которых меньше средней. Это нужно учитывать и не пренебрегать инженерно-геологическими изысканиями на строительном участке.

Нагрузка на свайный фундамент рассчитывается исходя из количества свай. Каждый стержень в определенных условиях способен воспринять определенную нагрузку и передать ее грунту. Ее значения определяются типом свай и видом грунта. Висячие сваи передают нагрузку боковыми поверхностями с использованием силы трения. Стоячие – опираются на скальные породы, и способны воспринимать большие нагрузки. При покупке готовых свай у производителя обязательно узнают их несущую способность.

Определение допустимой несущей способности грунта проводят и лабораторными испытаниями во время инженерно-геологических изысканий.

Масса постройки

Масса постройки складывается из веса всех используемых материалов Многие специалисты знают, что для расчета массы здания хватит информации о несущих поверхностях и перекрытиях, но все немного сложнее.

Масса возведенной постройки это вес всех строительных материалов, используемых при строении несущих и промежуточных стен, а также их способности выдержать вес перекрытий и крыши при возможном выпадении снега. Масса постройки состоит из:

• Веса несущих поверхностей, перегородок и перекрытий.
• Массы крыши с учетом всех дополнительных материалов, которые обеспечивают прочность помещению при сильных порывах ветра.
• Вес коммуникаций и канализации.
• Вес строительных изделий для основания, которые позволяют ему выдерживать влияние влаги и грунтовые сдвиги.
• Внутреннее обустройство здания. Зачастую берется показатель от 1 до 5 % от веса несущих конструкций.

Что собой представляет масса здания?

Пример некоторых вычислений веса здания для определения нагрузки на фундамент

Многие проектировщики считают, что для расчета массы здания будет достаточно получить данные о несущих стенах и перекрытиях. На самом деле, все не так просто.

Масса здания – это суммарная масса всех строительных материалов, необходимая для возведения несущих и промежуточных стен, а также способность стен выдерживать массу перекрытий и конструкций крыши с учетом снегового фактора. Поэтому, масса здания – это сумма:

• Масс конструкций несущих стен, промежуточных стенок, перегородок и перекрытий.
• Массы крыши вместе с кровельными материалами, несущими балками и стопорами, обеспечивающими способность зданию выдерживать резкие порывы ветра.
• Вес коммуникаций, труб и канализационных систем, проектируемых и будущих.
• Массы строительных материалов и изделий для фундамента, обеспечивающих способность выдерживать грунтовые подвижки и воздействие влаги.
• Мебели и бытовой техники (принимается часто 1−5% от массы несущих стен здания).

Таким образом, провести расчет массы самого здания можно только по проекту. Причем, часто сделать это правильно, технически не представляется возможным.

Обычный сбор информации о сооружении тут не поможет, нужно обращаться к услугам производителей, которые предоставят всю информацию о строительных материалах, запроектированных в данном индивидуальном здании. Также возможны ошибки в расчетах, поэтому лучше сразу использовать готовые формулы.

Советы

Расчет нагрузки на фундамент – не простое, но необходимое мероприятие. Поэтому нужно тщательно просчитывать все составляющие, проверять все значения. Однако кроме строительных материалов, перекрытий, стен и так далее, нагрузку будут оказывать все имеющиеся в доме предметы. Это и мебель, и всевозможная техника, и находящиеся в здании люди.

Высчитать все эти значения довольно проблематично, поэтому определяя полезную нагрузку здания считают, что на квадратный метр приходится 180 кг. Чтобы узнать, какая полезная нагрузка оказывается на все здание целиком, нужно общую площадь умножить на это значение.

Кроме того, каждая конструкция имеет такую характеристику, как коэффициент надежности. Для каждого материала он свой. Так, у металла это значение равно 1,05, железобетонные и армокаменные конструкции имеют коэффициент надежности 1,2 (если они изготовлены на заводе). Если же железобетон изготавливается прямо на строительной площадке, его коэффициент составляет 1,3.

Ознакомление с необходимыми документами, такими как СП «Нагрузки и воздействия», СНиП «Строительная климатология» (хоть последний и отменен), поможет максимально точно рассчитать нагрузку на фундамент и получить все нужные сведения.

Не стоит приступать к строительству, не выполнив расчеты. Это вопрос не просто благоразумного и ответственного отношения к работе, но и безопасности людей, которые будут впоследствии проживать в доме. Неправильное выполнение расчета нагрузки или вовсе отказ от их проведения может привести к деформации, разрушению и фундамента, и самого здания.

О системе расчета нагрузки на фундамент смотрите в следующем видео.
