Вентиляционный дефлектор: что такое и как работает вытяжной дефлектор

Как устроен?

Устройство дефлектора достаточно стандартно, каждая из его разновидностей состоит из следующих элементов: специальных стаканов, фиксаторов для удержания на поверхности крыши, а также патрубка. При этом нижний стакан-цилиндр имеет ровное строение, а внешний – расширен к низу. Они надеты друг над другом, а наверху установлена крышка. Верхняя часть каждого цилиндра завершается отбоями в виде колец, помогающих изменять направленность воздушных потоков.

Установка отбоев производится так, чтобы наружные воздушные потоки осуществляли подсос через свободное пространство между кольцами и убыстряли вывод отработки из вентиляции.

Объективная оценка

Как и любой технический прибор, конструкция ЦАГИ имеет свои плюсы и минусы.

Эффективная защита от проникновения внутри вентиляционного канала пыли, осадков, мелких птиц, насекомых, грызунов.
Предохранение оголовка выходного патрубка от разрушения.
Экран в форме цилиндра предотвращает возникновение обратной тяги в воздушном отводе даже самого большого сечения.
Варианты материала изготовления позволяют заменять более дорогой из них дешевым. Так, демократичный в цене пластик можно установить вместо нержавеющего металла на вентиляционных потоках с выходящим холодным воздухом.

Трудности в работе наблюдаются при сильных морозах, когда на внутренних стенках внешнего цилиндра образуется наледь. Ее слой может полностью закрыть проходное сечение. Дефлектор ЦАГИ восприимчив к направлению ветра: создает сопротивление тяге при полном штиле или незначительном дуновении ветра.

Установка дефлектора на дымоход

При монтаже дефлектора обязательно должен выполняться ряд условий, влияющих на эффективность его работы:

в районах с порывистыми ветрами рационально использовать Н-образные усилители тяги;
в северных регионах нежелательно устанавливать дефлекторы вращающегося типа;
при установке круглого дефлектора на квадратную печную трубу изготавливают специальный переходник;
усилитель тяги не рекомендуется монтировать там, где соседние постройки могут создавать аэродинамическую тень;
устройство для усиления тяги должно обдуваться ветром с любого направления.

Для установки дефлектора можно воспользоваться двумя способами. В первом случае устройство для усиления тяги крепят непосредственно к печной трубе, используя хомуты, заклёпки или резьбовые соединения. Второй метод подразумевает присоединение дефлектора к специальному переходнику, внутренний диаметр которого позволяет попросту насадить устройство на дымоход. Последний способ удобно применять, если доступ к печной трубе ограничен или она имеет значительную длину.

Для фиксации дефлектора на печной трубе подойдёт металлический хомут подходящего диаметра

В общем случае монтаж дефлектора выглядит так:

Подбирают отрезок трубы, диаметр которого на несколько миллиметров превышает размер дымохода.
На расстоянии 10–15 см от торца заготовки проделывают отверстия под крепёж. Такие же сверления выполняют и в присоединительном патрубке отражателя.
Отверстия в трубе и дефлекторе совмещают, продевают сквозь них шпильки и с обеих сторон фиксируют гайками. В дальнейшем выступающие внутрь патрубка шпильки послужат упором для трубы дымохода.
Устройство поднимают наверх и насаживают на дымоход. Для окончательного крепления конструкции используют металлический хомут подходящего размера.

Для того чтобы устранить опасность подсоса воздуха, место стыка уплотняют базальтовой ватой, асбестовым шнуром или любым термостойким герметиком.

От того, насколько грамотно будет организована тяга в печной трубе, зависит не только экономичность и производительность теплового агрегата, но и безопасность ваших близких. Улучшить отвод отработанных газов сможет даже простой дефлектор, сделанный своими руками

Необходимо только придерживаться точных размеров и при изготовлении устройства для улучшения тяги проявить максимальную аккуратность и повышенное внимание

Выбор дефлектора вентиляции

ротационный дефлектор

Принцип действия дефлектора вытяжной вентиляции очень прост: ветер ударяется в его корпус, рассекается диффузором, в цилиндре понижается давление, а значит, усиливается тяга в вытяжной трубе. Чем большее сопротивление воздуху создает корпус дефлектора, тем лучше в вентканалах тяга. Считается, что более качественно работают дефлекторы на трубах вентиляции, установленных слегка под наклоном. Эффективность работы дефлектора зависит от высоты над уровнем крыши, размера, формы корпуса.

Чаще всего дефлекторы используются в вытяжной вентиляции естественной тяги, но иногда усиливают принудительную. Если здание располагается в районах с редкими и слабыми ветрами, главная задача устройства предотвратить снижение или «опрокидывание» тяги.

дефлектор ASTATO

Любой хозяин хочет подобрать для вентиляции дефлектор как можно более эффективный.

Предлагаем ознакомиться: Как отделать комнату отдыха в бане

Лучшими моделями дефлекторов вытяжной вентиляции считаются:

тарельчатый ЦАГИ;
модель ДС;
ASTATO.

Работа дефлектора при расчетах определяется двумя параметрами:

коэффициент разряжения;
коэффициент местных потерь.

На коэффициент разряжения влияет скорость ветра.

Расчет дефлектора для вентиляции типа ДС.

Скорость ветра в кмч	0,005	0,007	0,01
Ветровое разрежение дополнительное, Па	11	21,6	44,1

Хотя последние десятилетия дефлекторы вентиляции были незаслуженно забыты и повсеместно заменялись зонтиками, сегодня они возвращаются. Это действительно недорогой и эффективный способ улучшить работу естественной вентиляции жилых и общественных зданий.

Обратите внимание, что колпаки на дефлекторах имеют более выпуклую форму вверх. Это означает, что при огибании такого препятствия создается разрежение в нижней его части, чем и образование тяги

Что такое дефлектор

Сильный ветер способен нарушить стабильную работу газового котла. В таких условиях часто срабатывает автоматика и котел отключается. Продукты сгорания от газового котла при неэффективном их отводе предоставляют угрозу не только здоровью, но и жизни людей.

Чтобы усилить тягу путем оптимизации воздушных потоков используют дефлекторы. В переводе его название звучит как отражатель, отклоняющее устройство. В его работе применен эффект Бернулли, основанный на понижении давления во время обтекания препятствия воздушным потоком. Он отклоняет воздушные массы, увеличивая силу главного потока дымохода.

Усилитель тяги эффективно функционирует при любой силе ветра и даже во время сильных порывов, при его наличии, не произойдет опрокидывание тяги. Но при полном безветрии это аэродинамическое устройство выполняет роль зонта и практически бездействует, а иногда и уменьшает тягу. По этой причине многие специалисты не советуют устанавливать дефлекторы на газовые дымоходы.

Несмотря на повышенные требования для дефлектора, устанавливаемого на дымоход газового котла, в отдельных случаях это единственное решение проблемы. Если это устройство не заложено в проект, нужно обязательно согласовать его установку с газовщиками. Только выполнив это условие, можно приступать к монтажу дефлектора.

Конструктивное исполнение дефлектора

Дефлектор предотвращает попадание прямого воздушного потока в дымоход. В стандартном исполнении он состоит из 3 частей:

Верхнего цилиндра (диффузора), расширенного внизу. Его крепят к нижней части с использованием специальных стоек.
Нижнего стакана из металла, керамики или асбоцемента.
Колпака в виде конусообразного зонтика.

Верхняя часть и нижний цилиндр оснащены кольцевыми отбоями, отклоняющими воздушный поток. В некоторых моделях верхний элемент отсутствует. Тогда на трубу устанавливают нижний цилиндр, дальше идет диффузор и колпаки — прямой и обратный. Работает прибор по простому принципу:

Стенки цилиндра, расположенного вверху, принимают на себя ветровой удар и направляют воздушный поток в обход.
За счет скольжения по поверхности отдельных воздушных струй и их подъема кверху, происходит подсос газов, идущих из дымохода.

Тяга усиливается при любом направлении ветра, кроме горизонтального. В последнем случае происходит образование воздушных завихрений внутри устройства, отрезающих пути выхода дыма. Этот существенный недостаток устраняют путем добавления дополнительного элемента — обратного конуса.

Обратный конус устанавливают ниже колпака. Задача дефлектора — обеспечение вывода наружу воздушных потоков путем их дробления.

Что лучше дефлектор ЦАГИ или турбодефлектор

По сравнению с ЦАГИ ротационные дефлекторы обеспечивают большую тягу даже при одинаковых габаритах. Еще одним преимуществом турбодефлектора является высокая эффективность.

При одинаковых размерах выходного патрубка, размеры дефлектора ЦАГИ значительно больше размеров вращающихся устройств. При диаметре воздуховода от 100 до 150 мм эффективность работы обоих устройств приблизительно одинакова, однако при увеличении проходного до 200 мм и более, соотношение размеров резко изменяется в пользу турбодефлекторов. Они имеют меньшую массу и в несколько раз компактнее.

Большой вес и габариты дефлекторов существенно усложняют монтажные работы при диаметре воздуховода начиная от 600 мм. Для сравнения, вращающийся устройство для вентиляционного канала диаметром 600 мм составляет от 12 до 15 кг и вполне может быть установлен одним человеком. Дефлектор для такого же воздуховода будет весить около 40 кг, а для его установки потребуется два человека.

Несмотря на приведенные выше преимущества ротационных устройств, дефлекторы ЦАГИ получили более широкое распространение. Это связано с доступной стоимостью изделий и простотой конструкции. Кроме того, такие устройства нередко изготавливаются самостоятельно, что позволяет сэкономить значительные средства.

https://youtube.com/watch?v=muBPCzTuHUc

Дефлектор ЦАГИ широко используются как в промышленном, так и в гражданском строительстве. Разработанная в центральном аэрогидродинамическом институте конструкция, за долгие годы зарекомендовала себя как эффективное и простое в эксплуатации устройство. Кроме того, многие владельцы частных домов самостоятельно изготавливают такие дефлекторы. При правильных расчетах и аккуратном выполнении работ, качество самодельных вентиляционных устройств не уступает заводским аналогам.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
на пологой кровле устье трубы полагается размещать выше ограждений;
Вокруг устья трубы должно быть свободное пространство
на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
корпус устройства должен хорошо обдуваться независимо от направления ветра;
вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

электрическая дрель;
рожковые ключи;
резьбовые шпильки;
гайки;
хомуты;
две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Дефлектор можно уверенно назвать полезным устройством, положительно влияющим на силу тяги в дымовой трубе и функционирование отопительного оборудования. Изготовить и подсоединить приспособление к трубе относительно просто, надо лишь быть «подкованным» в выборе вида дефлектора.

Разновидности дефлекторов

Устройства представлены в разных конструктивных особенностях. Дефлектор может быть закрытого и открытого типа, круглой или квадратной формы, с несколькими зонтами в виде конуса или с одним колпаком.

Конструкция ЦАГИ

Дефлектор ЦАГИ

Одна из разновидностей дефлектора на вытяжку – конструкция ЦАГИ. Она представляет собой колпак, который предназначен для усиления тяги при помощи воздушного напора и разнице показателей давления.

Насадка оснащена дополнительным цилиндрическим экраном. Внутрь помещен традиционный дефлектор.

Отличительные особенности такой конструкции:

В зависимости от формы горловины шахты соединение с воздуховодом может быть ниппельным, фланцевым и бандажным.
Возможность передвижения воздушного потока из неагрессивной среды. Модели из стали способны выдержать температуру до +800 градусов.
В морозы внутри цилиндра может появляться наледь. Из-за нее будет перекрыто сечение.

В спокойную погоду дефлектор создает сопротивление тяги.

Модель Григоровича

Дефлектор Григоровича

Устройство Григоровича относится к самым распространенным моделям, пользующимся большой популярностью. Это обусловлено его простотой и доступностью. Модель представляет собой несколько зонтов, которые соединяются в один элемент.

Насадка-колпак устанавливается на трубопровод с круглым сечением или монтируется сверху на шахту. Скорость воздушного потока под конусом внизу увеличивается благодаря сужению сечения канала. Это приводит к повышению разности в давлении.

Тарельчатая открытая конструкция типа Astato

Это устройство разработано во Франции. Оно предназначено для усиления тяги вытяжного потока системы естественной вентиляции. Это происходит при помощи ветра и вентилятора. Насадку можно установить на домах любой сложности и этажности.

Конструкции типа Astato изготавливаются из алюминия. Модельный ряд представлен шестью размерами, начиная с диаметра 16 см, заканчивая 50 см. Управлять устройством можно вручную или автоматически, используя датчик давления.

Ротационные модели

Ротационный дефлектор

Такой вид дефлектора состоит из турбинной головки, которая производит вращение, и неподвижной основы. Элементы колпака сделаны из тонкого материала. Благодаря этому барабан с лопастями начинает вертеться даже при слабом ветре.

Ротационные устройства имеют ряд преимуществ:

эффективность функционирования превышает в несколько раз статические конструкции;
модель обеспечит защиту помещения в жаркую погоду от сильного нагрева, благодаря этому удастся снизить расходы на работу кондиционера;
головка прибора может выглядеть как шарообразный колпачок, что обеспечивает приятный эстетичный внешний вид;
снижает риск появления конденсата внутри кровли.

Н-образные модели

Верхняя часть выполнена в виде буквы Н для усиления тяги на промышленных объектах

Дефлекторы формы буквы Н предназначены для установки на производственных предприятиях. Они должны увеличивать силу тяги в дымовой трубе и вентиляции.

При установке конструкции не требуется козырек, так как верхняя часть закрыта горизонтальным элементом.

У Н-образных устройств есть главное достоинство – они эффективно работают при сильных порывах ветра.

Дефлекторы-флюгеры

Дефлектор-флюгер разворачивается к ветру нужной стороной для усиления тяги

Это дефлектор на трубу вентиляции, напоминающий по внешнему виду сачок. У него полукруглая форма. Устройство крепится на штоке и осуществляет вращения под воздействием воздуха. Наверху установлен флюгер, который поворачивается по направлению воздуха.

Принцип работы такого дефлектора заключается в следующем:

Флюгер поворачивается под напором воздушных масс.
Воздух проходит через изогнутый козырек.
Потоки меняют направление и воздух стремится вверх.
Скорость перемещения воздушных масс усиливается, давление начинает снижаться. Благодаря этому происходит разрежение.

Дефлектор флюгер сложно изготовить самостоятельно по сравнению со статическими моделями.

Основные разновидности устройства

Впервые дефлекторы начали устанавливаться на системы вентиляции в конце XIX века и постоянно совершенствовались. Известно более десяти устройств различной конструкции, которые можно классифицировать по принципу функционирования на статические и ротационные.

Статические устройства

Статический дефлектор вентиляции (ДС) устанавливается на крыше жилого или промышленного здания и способен вращаться в определенном диапазоне. Чаще всего под ним устанавливается вентилятор с низким уровнем шума и датчиком давления.

В штатном режиме система вентиляции работает за счет искусственного создания зоны разреженного воздуха. При изменении температурных или ветровых условий давление в дефлекторе падает, на что реагирует датчик вентилятора и включает его. В итоге тяга восстанавливается в полном объеме.

Ротационные системы

Ротационный дефлектор оснащен несколькими лопастями и подвижной головкой, меняющей направление, в зависимости от окружающей обстановки. Это более сложная система, использующаяся в системах вентиляции для отведения газа, неприятного запаха и паров с высокой температурой.

Такой дефлектор не зависит от напора и направления ветра, потому используется и в промышленных системах. Внутри устройства создается вакуумное пространство, которое исключает возникновение обратной тяги. Такая вентиляция работает без электроэнергии, поэтому может устанавливаться в удаленных от ЛЭП местах.

Лучший дефлектор на дымоход своими руками: чертеж и размеры

Дефлектор — это вентиляционное устройство для создания дополнительной тяги, устанавливаемое, как правило, на дымоход. При изготовлении системы необходимо строго соблюдать пропорции на заданные размеры.

Существуют множество разновидностей вентиляторов, но основных типов и их разновидностей не очень много: Н — образные, Григоровича, ЦАГИ. Также, существует так называемый флюгер – изделие для дымовых труб, создающие рабочую зону для постоянной тяги, и имеет место аппарат турбинного типа, создающий дополнительную тягу по принципу торнадо.

Дефлектор способствует увеличению скорости воздушного потока до двадцати процентов. Вторая его важная функция — защита системы вентиляции от попадания атмосферных осадков, мусора, насекомых, нормализует тягу в отопительных каналах.

Начиная делать вентиляцию своими руками, нужно чётко представлять для себя план работы, иметь чертёж, расчёты относительно внутреннего диаметра воздуховода, дымохода.

Вентиляционный дефлектор своими руками

Зная об устройстве и принципе работы прибора, многие хозяева решаются на изготовление вентиляционного дефлектора своими руками. С точки зрения собственноручной реализации, вариант изделия Григоровича вне конкуренции, поэтому мы рассмотрим реализацию именно этого варианта. Главное достоинство – работает такая вентиляция без электричества, круглый год.

Предварительно следует подготовить:

нержавеющая сталь листового типа, можно заменить оцинкованной;
электродрель;
фиксирующие хомуты, болты, заклёпки и гайки;
чертёжный инструмент для металлических поверхностей;
циркуль;
листовой картон;
линейка;
ножницы по металлу и бумаге.

Расчёт параметров устройства (Григоровича)

Даем вам самый простой вариант расчета, без всяких формул:

высота дефлектора равна 1.6 диаметра дымохода.
ширина диффузора равна на 1.2 раза больше, чем диаметр дымохода.
ширина крышки равна двум диаметрам дымохода.

На основе имеющихся размеров и чертежей из картона вырезаются отдельные элементы дефлектора. Для создания вращающегося устройства требуются определенные навыки, поэтому лучше потренироваться на макетах и лишь затем приступать к металлическому аналогу.

Изготовление конструкции

Лекала необходимо приложить к металлическим листам, а после – обвести чертилкой. Далее алгоритм простой – ножницами по металлу вырезаем элементы и детали будущей конструкции. Отдельные части соединяются между собой заклёпками и болтами. Если механизм активный, то лучше зафиксировать детали сваркой.

Макеты дефлекторы для вентиляционных систем из картона

Чтобы надёжно закрепить ротационный колпак, следует подготовить несколько изогнутых металлических полос, которые возьмут на себя роль кронштейнов.

Крепим кронштейны при помощи клепок или болтов

Что касается обратного конуса, то его имеет смысл зафиксировать у зонта.

Собранные устройства

Рекомендуем к просмотру видео по изготовлению дефлектора ЦАГИ своими руками

Монтажные работы

Нижний из 2-х стаканов устанавливается на выводной дымоход. На него крепится верхний стакан. Для большей конструкцией устойчивости 2 части зажимаются хомутом, аналогичным образом поступают и с вытяжными отверстиями. Колпак прижимается подготовленными кронштейнами. Если речь идёт о регионе, где направление ветра часто меняется, имеет смысл оборудовать установку обратным конусом, который позволит агрегату полноценно работать при любых направлениях ветра.

Итак, в данной статье мы рассмотрели что такое дефлектор в вентиляции. Подытоживая, можно сказать – это простое и эффективное приспособление, улучшающее вентиляцию объектов любой сложности, будь то общественные здания или жилые дома. Небольшой элемент увеличивает производительность вентиляционной системы на 15-20%, надёжно защищая внутреннее пространство от осадков, мелких частичек, мусора и пыли.

На последок рекомендуем посмотреть видео сравнение двух разновидностей дефлекторов

Узнайте как обезопасить себя от воровства со стороны управляющих компаний

Как своими руками покрыть крышу дома рубероидом

Дефлектор ЦАГИ своими руками

Есть в наличии весь модельный ряд Vaillant, Viessmann, Baxi, Bosch, ACV, Protherm, РУСНИТ, Buderus, Kermi и другие.

Грамотное проектирование и установка систем под ключ.

Звоните: +7 (499) 110-02-51 (Москва и область).

У владельцев частных владений зачастую возникают трудности с дымоходной тягой при наличии ветреной погоды. Для устранения данной проблемы был изобретен — дефлектор вентиляционный ЦАГИ.

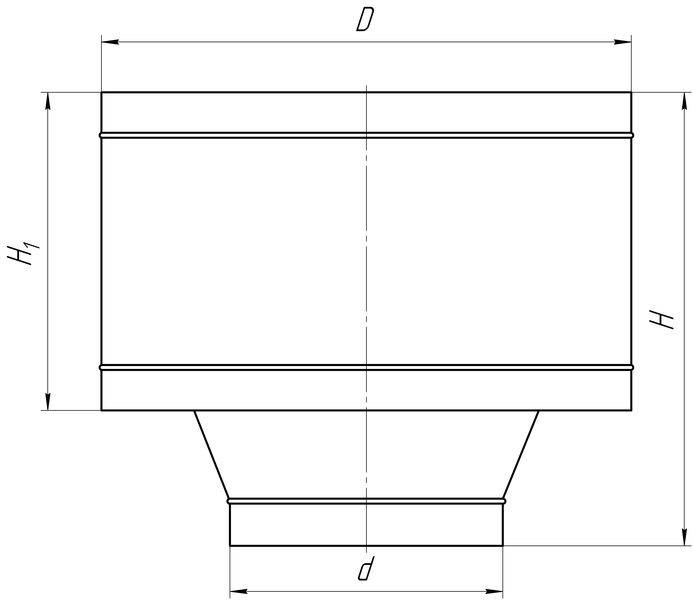

Чертеж дефлектора ЦАГИ

Предназначения и характеристики

Дефлектор ЦАГИ (Дефлектор Центрального аэрогидродинамического института) – фасонное изделие, монтируемое чаще на крыше на воздуховод.

Данное приспособление предназначено для выполнения нескольких функций:

В основном дефлектор используется для усиления тяги в вентиляционной шахте (канале);
Может служить зонтом защищающим от дождя и снега проем вентиляционного канала.

Устройство

Устройство дефлектора ЦАГИ не имеет сложных конструктивных особенностей и вполне может быть изготовлено своими руками при наличии определённых знаний.

Расчет деталей размера дефлектора, чертеж

При создании эскиза (чертежа) за основу берется диаметр внутренней части дымоотвода – D;

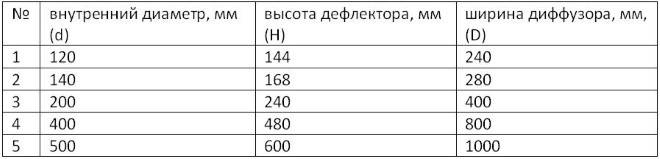

Затем при помощи таблицы подбирается ширина диффузора — D, а также и высота дефлектора – H.

Расчет размеров дефлектора Цаги

Чаще всего за основу берутся следующие данные:

Ширина диффузора:1.2 – 1.4 d
Ширина верхнего колпака: 1.6 – 1.9 d
Высота: 1.6 – 1.7 d

Примечание: d – диаметр дымового канала внутри.

Заключение

благодаря немудреной и простой в изготовлении конструкции можно улучшить работу вентиляции к тому же дефлектор ЦАГИ можно сделать своими руками.

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

Медь
Оцинкованная сталь
Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже — из оцинкованной. Его особенностью является цилиндрическая форма.

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.

Конструкция вентиляционного дефлектора

Конструкция вентиляционного дефлектора состоит из:

двух металлических стаканов;
фиксирующих кронштейнов, для крепления;
приточно – отводящего патрубка (его закрепляют на трубу хомутом).

Наружный стакан к нижней части расширяется, а нижний стакан ровный. Данные стаканы надеваются друг на друга и в верхней части конструкции закрепляют крышку на стойках.

Чтобы избежать попадания, осадков в систему, диаметр данной крышки должен быть больше выходного отверстия.

Отбои монтируют таким образом, чтобы уличный воздух создавал подсос сквозь выемки соседних колец — это ускоряет отвод воздуха из системы вентиляции.

Дефлектор вентиляции устроен так, что при направлении потока воздуха снизу вверх дефлектор плохо срабатывает, то есть идёт отражение потока от крыши и затем этот поток устремляется к газам, которые выходят в верхней части. Чтобы решить этот момент, применяют двухконусные конструкции, они соединены основанием.

Принцип действия дефлектора

Существуют разные конструкции дефлекторов, но принцип работы у всех одинаковый. Современные агрегаты чаще всего имеют сужение канала, это увеличивает скорость прохождения воздуха над оголовком трубы. Это усиливает тягу и имеет называние «принцип аэрографа».

Так же вентиляционные дефлекторы играет роль защиты воздуховода от попадания в него мусора, осадков окружающей среды, мелких птиц, грызунов и т.п. Для изготовления дефлектора используют нержавеющую сталь или керамика, так как его устанавливают снаружи сооружения.

Положительные и отрицательные качества

Положительными качествами применения вентиляционного дефлектора являются:

Но если ветер будет дуть снизу, то поток воздуха ударяется о часть дефлектора находящуюся сверху и не даёт воздушному потоку выходить наружу, что даёт сбой работы системы.

Габаритные размеры

Осуществив подбор устройства по типу материала и конструктивным особенностям, следует вычислить размеры дефлектора, который вам подойдет. В таблице ниже приведены основные из них на примере насадки ЦАГИ.

Стандартные размеры насадки ЦАГИ

Если выше нет значения, отвечающего параметрам (диаметру) вашего вентканала, расчет дефлектора выполняется по следующему принципу:

Ширина диффузора = 2*диаметр канала;
Размер зонта (ширина) = 1,8*диаметр канала;
Общая высота устройства=1,7*диаметр канала.

Можно воспользоваться следующей схемой для расчета всех элементов в зависимости от выбранного диаметра трубы:

Чертеж дефлектора с расчетами величин элементов

Выводы и полезное видео по теме

Сравнение характеристик ротационной турбины и модели ЦАГИ:

Принцип работы поворотного флюгера-дефлектора:

Технология установки турбодефлектора на плоскую кровлю:

Такое простое приспособление, как дефлектор, способно решить распространенную проблему естественной вентиляции – недостаточность вытяжной тяги.

Помимо повышения эффективности воздушной циркуляции, колпак выполняет защитную роль, предотвращая забивание вентканала мусором.

Имеете опыт в монтаже и эксплуатации вентиляционного дефлектора? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Блок для обратной связи расположен ниже.

Вентиляционный дефлектор: устройство, разновидности, правила монтажа
