Вентиляция погреба с двумя трубами и система с одной трубой — освещаем тщательно

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

  • Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
  • Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

  • Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
  • Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
  • Архитектура дома не предусматривает высоких вентиляционных труб;
  • В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

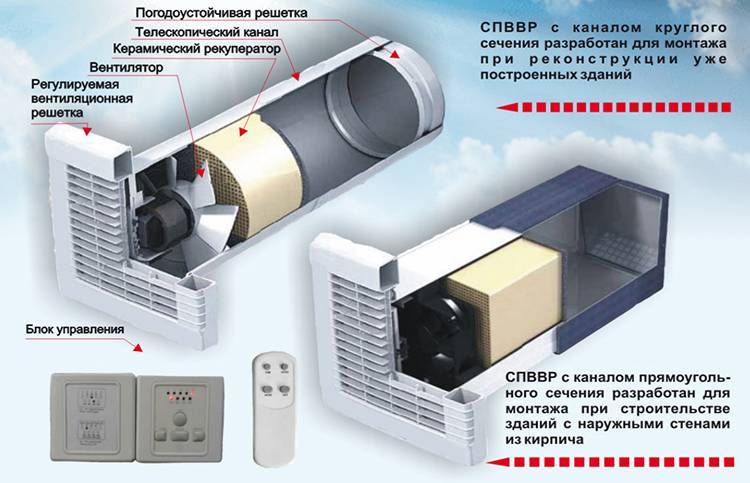

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Подробнее о материалах труб

После выполнения расчётов и определения диаметрального сечения, необходимо установить для себя, из какого материала будем использовать трубы для вентиляции. Обозначается два основных вида, которые на сегодняшний день отличаются популярностью и оправдывают своё функциональное назначение:

  • полиэтилен низкого давления;
  • асбестоцемент.

Дадим небольшую характеристику предлагаемым вариантам вытяжных труб:

  • Трубы из асбестоцемента напоминают структуру шифера, поэтому в бытовом обиходе получили название – шиферные. Этот материал является надёжным, прочным и довольно долговечным.
  • Трубы из полиэтилена ничем не уступают в надёжности и прочности асбестоцементным, но отличаются простотой монтажа, даже без привлечения специалистов. Но всё-таки следует отметить, что их необходимо спаивать между собой. Если навыков пайки нет, то необходимый результат получится не сразу, нужно будет потренироваться.

Таблица стандартных размеров пластиковых канализационных труб для вентиляции

Специальных правил для выбора материала не существует, использовать можно любой. Опираться следует на свои предубеждения и особенности подвального помещения. К примеру, если подвал небольших размеров и его эстетичный вид неважен, то можно использовать любые трубы, даже бывшие в употреблении. Если же сомнения остаются, то лучше обратиться к профессионалам.

Как правильно сделать вентиляцию в погребе

Циркуляцию воздуха в подземном хранилище можно обеспечить естественным или искусственным путем. В первом случае воздух поступает через специальные отверстия, а во втором – с помощью вентиляторов (рисунок 1).

Самым простым, недорогим, но при этом действенным способом проветривания считается приточно-вытяжная система. Для ее обустройства на разном уровне устанавливают две трубы, концы которых выводят на улицу. Через одну из помещения выводится теплый воздух, а через другую – поступает прохладный. Далее мы рассмотрим детальнее, как обустраивать различные системы проветривания в подвалах.

Почему необходима система вентиляции в погребе

Многие владельцы приусадебных участков считают, что обустраивать какую-либо вытяжку в подвале не имеет смысла. Также есть ошибочное мнение, что наличие отверстий в стенах или крыше хранилища будет нарушать стабильный микроклимат. На самом деле все происходит наоборот.

Рисунок 1. Принцип работы вытяжки в подвальных помещениях

В жилых помещения температура слишком высокая для хранения свежих овощей и заготовок в банках, а на улице (зимой) слишком холодно. В подземном хранилище, при условии правильной вентиляции, поддерживается не только стабильная температура, но оптимальная для хранения овощей влажность. Именно с этой задачей успешно справляется качественная вытяжка, через которую выводится теплый воздух, и поступает умеренное количество свежего кислорода.

Расчет и устройство

Для небольших погребов будет достаточно одного или нескольких отверстий в стенах, выведенных наружу с помощью труб. Однако, если хранилище достаточно большое, лучше обустроить приточно-вытяжную систему, которая будет эффективно справляться с поддержкой микроклимата.

Чтобы определить, какое количество каналов понадобится для вашего подвала, нужно провести некоторые расчеты. Во-первых, подсчитывают площадь помещения, умножая ширину на длину. Во-вторых, следует учитывать, что на каждый квадратный метр площади необходимо 26 квадратных сантиметров вытяжного канала. К примеру, если площадь погреба составляет 6 квадратных метров, этот показатель нужно умножить на 26. Полученное число (156 квадратных сантиметров), будет означать общую площадь вентиляционных отверстий. Чтобы определить, какой диаметр будет оптимальным, нужно выделить квадратный корень этого числа, разделенного на число Пи. В нашем примере этого показатель будет составлять 14 см. Однако, для более качественного отвода теплого воздуха и притока свежего этот показатель можно самостоятельно увеличить на 10-15%.

Монтаж своими руками

После того, как вы провели все необходимые расчеты и определились с подходящим диаметром, можно приступать к непосредственному монтажу системы.

Установка вытяжки в погребе проводится так:

  1. Если вытяжка монтируется в уже готовом хранилище, необходимо проделать в крыше несколько отверстий.
  2. Через одно отверстие вставляют вытяжную трубу и закрепляют ее так, чтобы нижний край находился на 10-15 см ниже потолка, а верхняя часть выступала над поверхностью грунта на 70-80 см.
  3. В противоположном углу также делают отверстие и вставляют в него приточную трубу. Ее нужно закрепить таким образом, чтобы нижний край не доходил до пола на 15-20 см, а верхний всего на 20-25 см выступал над поверхностью почвы.

После установки наружные части желательно прикрыть козырьками и решетками, чтобы внутрь не попадали атмосферные осадки. Проверить интенсивность тяги очень просто: достаточно приложить к приточному каналу лист бумаги. Если он интенсивно колеблется, значит приток воздуха в помещение хороший.

Как быстро высушить погреб от сырости с вентиляцией

Существует определенный алгоритм сушки подземного хранилища, который зависит, в первую очередь, от наличия в нем вентиляции. Рассмотрим, как происходит этот процесс в помещениях с вентиляционными системами или отверстиями.

Нагреваем погреб

Если на улице теплая погода, а сырость нужно убрать уже сейчас и вентиляция не помогает, нужно нагреть воздух. Для этого берут старое металлическое ведро, делают отверстия в дне и стенках. Затем надёжно прикрепляют к тросу и засыпают в ведро угли. Угли разжигают и устанавливают постоянное горение. Ведро с тлеющими углями на тросе опускают в подвал и закрепляют так, чтобы оно висело над полом, а само помещение закрывают (рисунок 1).

Раз в 20-30 минут двери нужно открывать. Но нельзя лезть внутрь, так как температура там высокая и возможно скопление угарного газа. После того, как угли прогорели, достаем ведро и закрываем погреб. Дня три внутрь нельзя заглядывать, дым убьет плесень и продезинфицирует помещение. Таким способом можно избавиться от сырости в подвале под гаражом.

Рисунок 1. Просушка подвального помещения методом подогрева

Вместо ведра с углем можно использовать: буржуйку (просто опустить в подвал и протопить), тепловую пушку высокой мощности, горелку на пропане или кирогаз. Однако следует учитывать, что эти методы считаются достаточно опасными и их нельзя применять в одиночку.

Как смонтировать вытяжную трубу своими руками

Если сначала был сделан погреб, а только потом устанавливается устройство вытяжки в погребе, то для начала необходимо проделать отверстие соответствующего размера. После этого, установить трубу на необходимом расстоянии от потолка.

Герметично заделайте все зазоры труб вентиляции погреба

Убедиться, чтобы после установки вытяжки не оставалось лишнего пространства. Если так случилось — герметично заделайте зазор.

Если погреб строится под домом, то вытяжку можно установить в дымоход камина. Таким образом, разница в температуре будет увеличивать выход вентилируемого воздуха.

Если вытяжка выходит на улицу, то она должна быть намного выше приточной трубы.

Принудительная система воздухообмена

Принудительная вентиляция подразумевает устройство стационарного, постоянного вентилятора — оптимальное решение для обустройства погреба большой площади. Он также может использоваться для естественной вентиляции погреба, но не постоянно, а временно. Вентилятор устанавливается на вытяжную трубу.

Вентиляция погреба, находящегося в жилом доме имеет некоторые особенности — воздуховод для притока воздушных масс прокладывается только через надземную часть фундамента. Если уже есть подвал, то приточный воздуховод проходит и через него. Труба должна быть ровной, с минимальным количеством изгибов и углов

Также следует обратить внимание на длину, она не должна быть очень длинной. Наружный участок вытяжной системы, нужно утеплить

Вытяжную вентиляцию погреба обычно располагается внутри несущей стены дачи или дома. Если вентиляция погреба под домом устанавливается уже после постройки, то в стене делаются специальные углубления или проходе вдоль стены.

Если погреб имеет небольшой размер, то температурный и влажностный режимы сможет обеспечить вентиляция даже с одной приточно-вытяжной трубой. Принудительная вентиляция погреба зимой, когда устанавливаются отрицательные температуры, может быть отключена, так как острая необходимость в дополнительном проветривании помещения отпадает.

Что необходимо соблюдать

Для достижения оптимального микроклимата в погребе, нужно прислушаться к мнению специалистов и постараться соблюсти такие требования:

  1. Соответствующее затемнение. Желательно исключить обустройство оконных проёмов в погребе, а искусственным освещением пользоваться только в период присутствия человека в нём.
  2. Оптимальный уровень температуры. Чем глубже от уровня земли оборудован погреб, тем ниже температуру можно в нём обеспечить. Нормативные показатели составляют +5ºС.
  3. Доступ свежего и очищенного воздуха. Это достигается оборудованием качественной вентиляционной системы в подвале.
  4. Степень влаги в подвале должна составлять 90%.

Установка вентилятора канального типа

Данного вида вентилятор может не иметь высокую степень производительности, именно по этой причине он может быть запитан от минимального блока питания. Желательно приобрести амплитудное устройство, способное обеспечить высокий уровень КПД.

Грамотно установленная вытяжка для пространства подвала прекрасно проявляет себя на начальном эксплуатационном периоде.

Так, воздух в погребе становится увлажнённым, однако не очень, вследствие чего продукты питания не поддаются никакому перемерзанию, температурный режим доходит до 4 градусов.

Как мы и говорили выше, установка данного типа вытяжки может быть произведена без помощи профессионалов и применения сложного инструмента, а также специального технического оборудования. Проще говоря, всё можно выполнить собственными руками, особенно при наличии начальных умений.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

  • Возможность построить самостоятельно.
  • Небольшая стоимость.
  • Не используются энергоносители.
  • После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

  1. Приточная труба – обеспечивает подачу воздуха.
  2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
  3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
  4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
  5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

  • измерить площадь подвального помещения;
  • разделить площадь на 26 см2;
  • умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

Площадь помещения, м2
468910121518
Сечение воздуховода,

см2

104156208234260312390468
Диаметр трубы1114161718202225

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось

Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

Особенности принудительного воздухообмена

Нельзя не отметить, что трубы принудительной вентиляционной системы могут быть размещены горизонтально или вертикально. Многое будет зависеть от конструктивной составляющей и расположения подвала в доме.

Иногда поставить трубы вертикально и вовсе не получится (например, очень часто возникают затруднения при устройстве вентиляционной системы в уже построенном доме).

Правильная организация работы вытяжки также предполагает установку диффузора с поворотными функциями. Это приспособление позволит снизить затраты на электричество.

Монтируется диффузор на конце приточной трубы. Приспособление использует энергию, получаемую от силы ветра, позволяя вентиляции работать максимально эффективно. Конечно, основной недостаток прослеживается сразу – если не будет ветра, о работоспособности диффузора говорить не приходится. Вентиляторы для погреба в этом случае будут питаться только от электросети.

Как бы это странно не звучало, но принудительная вентиляционная система имеет и свои недостатки. Основным из них является относительно высокий расход электричества, при работе двух вентиляторов в погребе одновременно. Именно поэтому данное обстоятельство необходимо учитывать при ее устройстве. Возможно, вам она и не требуется. По этому поводу лучше всего проконсультироваться со специалистом. Однако, при наличии большого подвального помещения вопрос монтажа эффективных вентиляторов для погреба отпадает сам собой.

Монтаж системы своими руками

Принудительную вентиляцию монтировать немного сложнее, чем естественную. Чтобы вы могли самостоятельно провести установку, рекомендуем воспользоваться нашей пошаговой инструкцией.

Принудительную вытяжку в погребе устанавливают так:

  1. В стенах или потолке сверлят отверстия для прокладки каналов, или используют пустоты, которые были заранее оставлены для этой цели на этапе строительства.
  2. В отверстия укладывают трубы. Можно использовать металлические, пластиковые или цементные изделия.
  3. Приточную и вытяжную трубу устанавливают в противоположных углах помещения и на разном уровне, как и в случае с естественной вентиляцией.
  4. Внутрь каждой трубы монтируют вентилятор и устанавливают заслонки, чтобы можно было регулировать интенсивность проветривания при необходимости.

Верхние части труб, выступающие на поверхность, нужно обязательно прикрыть козырьками. В случае с естественной вентиляцией это требование является скорее рекомендацией, тогда как для принудительного типа его нужно соблюдать обязательно, так как дождевая вода может повредить вентиляторы и вся система нарушится.

В видео показано, каким образом лучше обустраивать естественную вентиляцию в подвале.

Выводы и полезное видео по теме

В этом видеоролике наглядно демонстрируются признаки некачественной вентиляции подвального помещения. Каналы приточно-вытяжного воздухообмена в данном погребе вроде как имеются, но воздух по ним не идет. Налицо все проблемы подвала – сырость, затхлый воздух и обильный конденсат по ограждающим конструкциям:

https://youtube.com/watch?v=JRQDGF0C090

На видео ниже представлено практическое решение принудительной вытяжки погреба при помощи кулера от ПК и солнечной батареи. Отметим оригинальность исполнения данного проекта вентиляции. Для погреба типа «овощехранилище» такая реализация воздухообмена вполне допустима:

Поскольку полноценное понижение влажности в подвале невозможно без термоизоляции «холодных» трубопроводов, представляем видео о нанесении трубчатой изоляции. Отметим, что при техническом назначении подвала рациональна полная обмотка теплоизолированной трубы армированным скотчем – так надежнее:

«Беспризорный» подвал вполне реально превратить в помещение желаемого назначения. Необходимо лишь решить в нем проблему воздухообмена и ликвидировать источники влаги. В любом случае, подвальный ярус здания не должен представлять собой мокрое, заросшее плесенью место. Ведь его стены – фундамент строения, чье разрушение недопустимо.

Хотите самостоятельно обустроить вентиляцию в погребе, но не уверенны, что все делаете правильно? Задавайте свои вопросы по теме статьи в расположенном ниже блоке. Здесь же можно поделиться опытом самостоятельного обустройства вентиляции в погребе или подвале.
