Вытяжка в гараже — виды вытяжки и вентиляции бокса с погребом

Выбираем вентиляцию

Устройство вентиляции в подвале гаража надо продумать заранее, ведь она бывает двух видов. А это зависит от конструкции вашего строения.
Давайте разберемся, как сделать вентиляцию в подвале гаража и какую систему выбрать.

Вентиляция принудительная

Вентиляция гаража подвала такого типа прекрасно подойдет даже к большому строению. Здесь при помощи вентиляторов воздух подается в помещение с улицы, то есть принудительно.Правда следует сказать, что она будет значительно дороже, но можно сделать практически любой климат, если конечно поставит автоматику.Вентиляция гаража с подвалом такого типа состоит из следующих узлов:

• Системы вентиляционных каналов, которые способствуют подаче воздуха с улицы;
• Также может быть установлена и система кондиционирования, которая состоит из нагнетателей и самого кондиционера;
• Понадобится установка воздухозаборника;
• Здесь будут и диффузоры, по которым выполняется подача воздуха;
• Устанавливаются тройники, которые симулируют поток.

Основным плюсом данной системы будет то, что внешние погодные условия никак не повлияют не климат внутри помещения. Основным минусом можно считать цену, которая будет не маленькой, на нее больше всего повлияет объем помещения.

Вентиляция естественная

Вентиляция подвала гаража происходит по чисто физическим свойствам. В основе лежит разница температур на улице и в помещении. На этой основе и происходит движение воздуха.
Здесь воздух из подвала просто выходит потому, что он теплее и замещается воздухом с улицы. В такой системе есть один существенный недостаток, на движение воздуха крайне сильно влияет ветер снаружи помещения (подробнее читайте Как сделать естественную вентиляцию подвала и все учесть).

Естественная вентиляция в гараже с подвалом у нас будет состоять из следующих элементов:

• Система приточных каналов;
• Вытяжные каналы;
• И продухи.

Схема вентиляции гаража с подвалом довольно проста. И здесь основным достоинствам будем считать цену, которая низкая. Самое главное все правильно предусмотреть на начальной стадии строительства (читайте Как построить погреб в гараже согласно правил).

Весь принцип работы вы можете посмотреть по видео и фото.

Сравнительная таблица:

Вентиляция принудительная	Вентиляция естественная
Всегда обеспечит нужную температуру и на это не повлияет погода снаружи	Это будет самым дешевым и надежным вариантом
Можно менять интенсивность путем регулировки вентилятора	Здесь нет зависимости от энергоснабжения
Можно сделать нагрев и очистку воздуха перед его подачей в помещение	Данный вид не потребует делать обслуживания, которое может нести денежные затраты
Есть возможность регулировки температуры воздуха, который выходит, поэтому можно снизить затраты на отопление	Довольно дешевый вариант с точки зрения обслуживания, потребуется только периодически делать очистку каналов
Затраты на электропитание	Здесь нет шума во время работы
Могут произойти поломки, и на это надо будет нести затраты	Качественная работа зависит от погодных условий, в результате это может быть довольно низкая эффективность работы
Такая система довольно громоздка при установке. Так же довольно трудная установка если вы этого не запланировали на начальной стадии строительства	Довольно плохая регулировка
	Большая потеря тепла в зимний период
	Вентиляция возможна в летнее время только при открытых окнах
	Нет возможности применить фильтры для очистки воздуха
	Может быть в помещении сквозняк и это делает обстановку не комфортной

Как правильно сделать вентиляцию в подвале гаража

Если площадь гаража небольшая (не более 50 кв. м.) и периодический осмотр труб и их очистка не вызовут затруднений, можно ограничиться естественной вентиляцией подвала в гараже.

Устройство естественной системы

Система естественного воздухообмена состоит из следующих элементов:

• Вводная труба диаметром 10-25 см. Обеспечивает подачу воздуха извне.
• Вытяжная труба, диаметр которой соответствует диаметру входной трубы, через нее выходит наружу отработанный воздух.
• Мелкоячеистая сетка.
• Емкость для конденсата.
• Конусный козырёк.

До монтажа вентиляционной системы следует обустроить тепло- и гидроизоляцию. Лучше, если работы по их обустройству были проведены еще при строительстве погреба.

Для защиты от грунтовых вод стены погреба покрывают проникающей гидроизоляцией. В качестве теплоизоляции можно использовать различные изоляционные материалы. Самый дешёвый вариант — укладка слоя утрамбованного песка и отделка стен геотекстилем.

Этапы выполнения работ:

1. Установка вытяжного воздуховода. На расстоянии 1,5-2 м от пола располагают нижний конец воздуховода. Вывод верхнего окончания трубы производят на 50 см выше самой высокой отметки покрытия гаража.
2. Монтаж приточной трубы. Нижний конец воздуховода подводят к углу, расположенному с противоположной от вытяжки стороны погреба, и закрепляют в 0,5 м от пола. Другим концом труба выходит наружу на высоту от 20 до 30 см над поверхностью земли.
3. Проверка тяги, монтаж защитной сетки. Выходные отверстия можно дополнительно защитить от осадков небольшими колпачками.
4. Для сбора конденсата устанавливается емкость под выходной трубой.

Кроме того, можно для регулировки вентиляции в погребе гаража на зиму закрывать отверстия специальными заслонками.

Вентиляция в гараже с подвалом: установка принудительной вентиляции

Для организации правильной вентиляции погреба в гараже необходимо определить место установки вентилятора. При попадании влаги он может выйти из строя, поэтому его нельзя монтировать на крыше или в погребе. Кроме того, из-за высокого уровня шума его не рекомендуется устанавливать внутри гаража.

Таким образом, можно определить два варианта установки:

1. В конце входной трубы, где происходит забор воздуха.
2. Монтаж канального вентилятора.

Этапы монтажа:

На начальном этапе установка системы принудительной циркуляции не отличается от монтажа естественной вентиляции. Когда входная и выводящая трубы готовы, дальнейшая установка производится поэтапно:

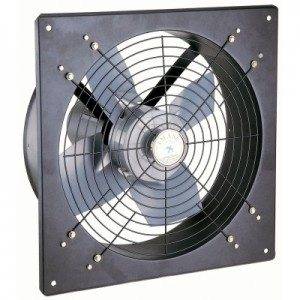

• В трубу монтируют вентилятор.
• Для запитки вентилятора укладывают электрокабель.
• Устанавливают переключатель.

Снаружи выходная труба защищается от птиц, грызунов и попадания мусора мелкозернистой решёткой. Устраивается козырёк, исключающий проникновение осадков внутрь.

Для получения наглядной информации о вентиляции в погребе в гараже видео соответствующего содержания представлено ниже.

https://youtube.com/watch?v=J3cFvH3pOgE

”

Похожие самоделки

Что выбрать для напольного покрытия — преимущества керамогранита

Ремонт под ключ: заказываем у профессионалов

Подъемные ворота для гаража своими руками

Основные преимущества керамогранита

В чем преимущества ПВХ окон?

Профессиональная химчистка диванов

Назначение вентиляции в подвале гаража

Подземные помещения обладают важным свойством – стабильностью температуры за счет низкой теплопроводности грунта. Благодаря этому погреба широко используются для хранения овощей, фруктов, консервированных продуктов. Но под землей проявляются и неблагоприятные факторы, связанные с повышенной влажностью.

Для борьбы с влагой и ее последствиями в подвале гаража применяется вентиляция, назначение которой сводится к следующему:

• обеспечивает приток снаружи холодного воздуха и отток из погреба теплого, насыщенного влагой, ядовитыми примесями;
• способствует поддержанию более низкой температуры в подвале в холодное время года;
• препятствует коррозии металлических конструкций, кузова машины, образованию плесени, грибка;
• увеличивает срок хранения продуктов.

Кроме того, в гараже присутствуют пары технических жидкостей, выхлопные, ядовитые газы, выделяемые при сварке и резке металла. Все они имеют сильную проникающую способность.

При недостаточной вентиляции в гараже и погребе, все эти вредные вещества могут попадать в подвал, впитываться хранящимися там продуктами. Чтобы исключить риск отравления, необходимо периодически проверять надежность вытяжки.

Установка вентиляции позволит избавиться от избытка влаги и конденсата в подвале. Исключение составляют случаи близкого расположения грунтовых вод и плохой гидроизоляции

Установка комбинированной схемы

Такая схема практически не отличается от предыдущей. Точно так же будет делаться отверстие с одной стороны гаража на высоте десяти сантиметров от пола. Отличие состоит лишь в том, что нет необходимости делать вытяжное отверстие в противоположной стене. Установка вентилятора позволяет делать его в любом месте.

Таким образом, комбинированный способ обмена воздухом является более подходящим, так как будет работать эффективно в любое время года.

Что касается вентиляторов, потребление электроэнергии у многих из них минимальное, поэтому при покупке стоит выбирать тот, который будет издавать наименьшее количество шума.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Важность воздухообмена в погребе гаража

Вытяжка в погребе гаража играет важную роль в самом строении. Ее наличие позволяет решить большое количество проблем, связанных с хранением продуктов питания и целостностью постройки

Без этого важного элемента, в подвале повышается влажность

Скапливаясь, она образовывает конденсат. Наличие капелек воды на стенках и мебели вредит их целостности. Деревянные элементы начинают гнить, а все поверхности плесневеть. Хранение продуктов питания в таких условиях, категорически запрещено. Влага, попавшая на овощи или фрукты, способна быстро вывести из пригодности к употреблению все ваши запасы.

Все эти проблемы являются причиной разницы температур в погребе и снаружи него. Летом там прохладнее, а зимой теплее. В холодные времена года, тепло в подвальном помещении сохраняется дольше, хотя в самом гараже температура значительно ниже. Потоки теплого влажного воздуха поднимаются, и конденсат начинает образовываться на всей площади строения. Если в гараже стоит автомобиль, то его необходимо срочно вывести оттуда.

Влажное непроветриваемое помещение становится эпицентром развития вредных химических процессов. Кузов автомобиля подвергается коррозии, а если конструкция гаража выполнена из металла, то страдает и сама постройка. Ко всем негативным действиям влаги добавляются испарения горюче-смазочных материалов, если таковые имеются в строении. Они ядовиты и хранение продуктов питания в таких условиях невозможно.

Во избежание всех этих проблем, необходимо правильно выполнить систему вентиляции. Она должна обеспечивать вывод вредного влажного воздуха за пределы гаража, а на его место впускать потоки свежего, нового. Вентиляция в гараже может быть как естественной, так и принудительной.

Как правильно сделать вентиляцию в погребе

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

1. Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
2. Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы

В процессе работы стоит соблюдать некоторые правила и советы:

• вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
• нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
• закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
• вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на
50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража

Важно, чтобы трубы находились в противоположных углах помещения

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

Виды вентиляционных систем

В основе работы любой вытяжной системы лежит принцип циркуляции воздуха. Отработанные пары, содержащие множество вредных примесей, выходят из помещения, уступая место свежему воздуху. Это значит, что для организации стандартной вентиляции необходимы две разных трубы: одна на вход, другая на выход.

Специалисты различают два вида вентиляционных систем:

• Естественная. Излишки влаги и другие вредные вещества удаляются из подвала с помощью тепловой конвекции. Нагретый пар, скопившийся в верхней части ямы, самопроизвольно поднимается и покидает помещение, освобождая место более сухому воздуху, поступающему с улицы.
• Вентиляция принудительного типа. Воздухообмен между подвальным помещением и улицей происходит с помощью дополнительных механических нагнетателей. Подобная схема намного эффективнее естественной, однако требует некоторых финансовых затрат и постоянного доступа к электроснабжению.

Разберём плюсы и минусы каждой системы немного подробнее.

Естественная

Естественная вытяжная система отличается лёгкостью установки, отсутствием сложных механизмов регуляции и автономностью. Достаточно закрепить две трубы, одна из которых будет служить для вывода отработанного воздуха из помещения, другая — для ввода.

Если вытяжка устанавливается в яме, можно обойтись только выходной трубой. Воздух может поступать в подземное помещение и через обычный лаз с лестницей, по которому владелец спускается в погреб.

Среди достоинств естественной вентиляции можно выделить:

1. Лёгкость монтажа.
2. Небольшая стоимость материалов и работ по установке.
3. Отсутствие шума.

Установка вентиляторов и других устройств не требуется

Основной недостаток такой системы — нестабильная работа. В летний период циркуляция воздуха может приостановиться. В холодное время в трубах возникает иней, из-за чего возможна закупорка отверстия. Чтобы избежать проблем, летом в трубы нужно установить специальные вентиляторы, зимой организовать утепление.

Существуют и другие недостатки естественной вентиляции:

1. Нельзя регулировать работу системы.
2. Нельзя нагревать или охлаждать воздух.
3. Нет фильтров, вследствие чего в подвальное помещение могут проникать вредные вещества с улицы.

Принудительная

В процессе принудительной вентиляции воздух нагнетается внутрь помещения, проходит фильтрацию, подогревается или охлаждается (в зависимости от времени года и настроек системы) и распространяется по вентиляционным каналам. Такая система, установленная в погребе под гаражом, обеспечит оптимальный микроклимат в помещении независимо от погодных и других условий.

В трубу могут встраиваться вентиляторы или турбины

Среди недостатков принудительной вентиляции можно отметить:

1. Сложность монтажа.
2. Большое количество механических деталей, которые могут выйти из строя.
3. Необходимость в подключении к централизованному энергоснабжению.
4. Высокая стоимость оборудования.

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

• естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
• принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года.. В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:

Как сделать естественную вентиляцию своими руками

Простой способ – сделать в кирпичной кладке вентканал сечением в 1 кирпич или сложить его из блоков и пустотелых кирпичей, установленных на боковую грань. Такая простая схема обеспечит вентиляцию помещения, хотя по своей эффективности она уступает остальным системам. Чтобы грызуны и птицы не проникали через вентиляционный канал в помещение, нужно перекрыть проходные сечения металлическими решетками и сетками.

Для функционирования естественной вентиляции необходима разница по высоте между выходным и всасывающим отверстиями в трубах. Минимальная величина разницы, которая обеспечивает перепад давления, должна быть 3 м.

Схема приточной вентиляции.

Итак, ? Есть на этот счет один классический вариант, который рекомендуют для небольшого помещения, – из 2-х труб по углам:

• приточная – в одном углу;
• вытяжная – в противоположном.

Чтобы при обустройстве естественного воздухообмена было обеспечено движение потока воздуха в 2-х направлениях (по горизонтали, снизу вверх), приточную трубу рекомендуется разместить в 30-50 см от пола, в свою очередь, входное сечение вытяжки разместить ближе к потолку. Оптимальным сечением трубы является 100-250 см², материал может быть любой: кирпич, кровельная сталь, доски, ПВХ, заводские воздуховоды, изготовленные из алюминиевой фольги.

Порядок работ следующий:

• вытяжную трубу закрепить на расстоянии 1,5-2 м от пола, а конец, выходящий наружу, расположить на 30-50 см выше кровли сооружения. Если монтируется труба на задней стенке, вентиляционный канал нужно дополнительно утеплить;
• закрепить в противоположном углу приточную трубу, соблюдая требуемое расстояние от пола, затем она выводится наружу на высоту 25-30 см;
• установить защиту вентиляционного канала от насекомых и вредителей с помощью металлической сетки, а концы накрыть мини-крышами.

Для регулировки воздухообмена в оба воздуховода следует установить регулировочные заслонки. Заслонки – прекрасное решение для вентилирования погреба зимой, когда требуется дозировано обновлять объем воздуха, чтобы не заморозить хранящийся продовольственный запас. Экономичный вариант естественной вентиляции – отказ от приточной трубы, замена воздуховода на шибер (решетку-жалюзи), который устанавливают внизу передней торцевой части стены постройки для поступления свежего воздуха.

Виды вентиляции

Принудительная вентиляция в гараже.

Вентиляция гаража с подвалом выбирается исходя из индивидуальных предпочтений и размеров помещения.

Так, различают два вида циркуляции воздуха:

• Естественную,
• Принудительную.

Если площадь подвала или гаража не превышает 50 кв.м., то используют естественный метод, в противном случае проводят установку принудительного воздухообмена.

Схема естественной вентиляции проста, можно все установить самостоятельно.

1. Естественная вентиляция, отличается простотой монтажа и отсутствием необходимости использования сложных систем. В этом случае понадобится только крепление двух труб, из которых одна будет предназначена для оттока воздуха, а другая – для притока.

К главным преимуществам системы относят:

• простота установки;
• низкая стоимость;
• бесшумность работы.

Однако в жаркий период эта система не всегда работает, так как воздушный поток останавливается. Зимой же трубы могут просто закупориться инеем. Потому летом необходимо устанавливать вентиляторы, а зимой утеплять их. (См. также статью Утепление изнутри цокольного этажа: особенности.)

Вытяжные вентиляторы необходимо ставить в двух трубах.

Недостатками такой системы являются также:

• отсутствие фильтров;
• невозможность нагрева или охлаждения воздушных масс;
• невозможность регулирования работы.

1. Принцип принудительной системы основан на нагнетании воздуха внутрь вентилятором, где после фильтрации (при необходимости нагрева или охлаждения) подается по вентканалам помещения. Устройство вентиляции в подвале гаража таким методом позволяет обеспечивать комфортные условия независимо от погодных условий.

Несмотря на наличие множества преимуществ, такая система обладает рядом минусов:

• возможность выхода из строя механических деталей;
• зависимость от электроэнергии;
• сложность установки;
• большие габариты основных элементов;
• высокая цена.

Обустройство естественной вентиляции

Эффективная циркуляция в небольших помещениях может быть организована с помощью естественного воздухообмена. Рассматриваемый метод защиты автомобиля, продуктов и металлических конструкций от влаги является не только простым, но и дешевым.

Как сделать вентиляцию в гараже с подвалом в этом случае? Здесь потребуется только наличие двух труб, материал которых может быть любой.

Обычно для этого используют трубы диаметром 100-250 мм. При этом крепиться они могут любым способом.

Приведенная далее схема вентиляции гаража с подвалом поможет разобраться с этапами ее установки.

1. На первом этапе выполняют крепление трубы, предназначенной для вытяжки. Один ее конец будет выходить наружу, и располагаться он будет на высоте 50 см от самой высокой точки кровли.

Процесс крепления трубы для вытяжки.

1. С противоположной стороны устанавливают трубу для притока на расстоянии полуметра от пола. Как видно на фото, она также выводится наружу.

Схема естественной вентиляции гаража

1. После завершения монтажа проверяется воздушная тяга, а концы труб защищают от попадания в них мусора металлическими сетками.

Выполнить вентиляцию также можно другим способом. Он предусматривает выполнение кирпичной конструкции с расположенными в ней изолированными друг от друга проходами. Вентиляция гаража подвала в том случае имеет более аккуратный внешний вид.

Самый дешевый вариант подразумевает замену труб на шибер – решетку-жалюзи, монтируемую на торцовой части здания. Этой решетки будет достаточно для обеспечения притока воздуха для небольшого помещения.

Установка принудительной вентиляции

Разберемся с тем, как в подвале гаража сделать вентиляцию принудительного типа. Монтаж такой системы подразумевает использование вентилятора, который поможет обеспечить стабильную циркуляцию воздуха независимо от времени года.

Процесс установки в данном случае не отличается сложностью. Как указывает инструкция, сперва располагают трубы так же, как и при естественной вентиляции. После чего в их полости монтируют вентиляторы, которые будут создавать постоянный приток свежего воздуха.

Труба принудительной вентиляции

Другой способ включает в себя подключение в вытяжном канале специального миньона. При его включении происходит нагрев воздуха и его вытягивание наружу. Взамен нагретого потока начинает поступать холодный.

Для циркуляции воздуха в больших помещениях следует прибегать к механизированным моделям с установкой модульной системы. Однако ее подключение следует доверить специалистам. (См. также статью Вентиляция цокольного этажа: как сделать самому)
