Вытяжка в ванную: правила выбора и особенности монтажа

Незаконность установки вытяжки

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на “Постановление правительства Москвы”. Там есть такой двоякий пункт 3.4 “Об утверждении нормативов по эксплуатации жилищного фонда.”

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

Вентиляция в натяжном потолке в ванной комнате

Натяжные конструкции все чаще используются для ванной комнаты. Они привлекают интересным дизайном, разнообразными цветовыми сочетаниями. Придают интерьеру ванной легкость, изящество, зрительно увеличивают объем маленькой комнаты.

Отличительная особенность – полная герметичность. Натяжное пластиковое полотно не способно пропускать воду, что полезно при затоплении соседями сверху. Но вентиляция под натяжным полотном отсутствует. После установки будет собираться конденсат, а значит, появится плесень. Следует помнить, что из-за разницы давления под и над полотном, оно будет колебаться при открытии двери, а при нагревании воздуха способно провиснуть. Этого можно избежать, установив вентилирование потолочного пространства.

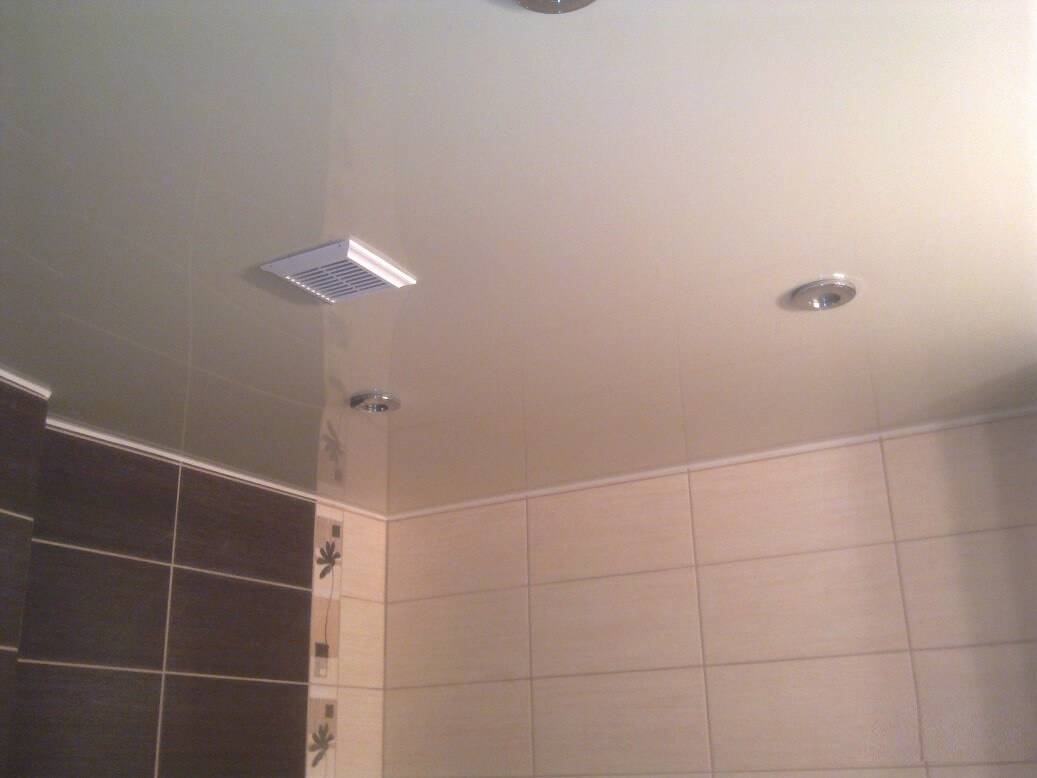

Натяжной потолок с вытяжкой

Натяжная конструкция имеет свои особенности, влияя на схему установки вентиляции. Последовательность действий такая:

  • Проложить необходимые коммуникации, надежно их закрепить.
  • Натянуть полотно.
  • Определить места установки решеток вентиляции.
  • Закрепить клеем протекторное кольцо там, где планируется отверстие для решетки.
  • Когда кольцо надежно держится на полотне, внутри лишний материал удаляется.
  • Внутри получившегося отверстия закрепляется вентиляционная решетка.

Принудительная же вентиляция в натяжном потолке в ванной комнате крепится на заранее подготовленную платформу, так как вытяжка слишком тяжелая для натяжного полотна. В остальном же схема установки вентилятора под натяжным потолком дублирует описанную выше.

https://youtube.com/watch?v=D3oGZEAbE7c

Виды вытяжных вентиляторов

Современные вытяжки, предназначенные для установки в ванной комнате, условно подразделяются на 2 типа: простые и автоматические. Они отличаются друг от друга конструкцией, наличием дополнительных опций и стоимостью. Вытяжка должна подавать от 25 м3/ч свежего воздуха для отдельного помещения, от 50 м3 в случае совмещенного санузла.

Простое оборудование представляет собой электрический вентилятор, который расположен в трубчатом пластиковом корпусе. Он может быть двух видов — встроенный или отдельно стоящий.

Автоматические вытяжные устройства более просты в эксплуатации и требуют минимальное участие владельца помещения в процессе управления воздухообменом

Популярный способ включения устройства — путем нажатия выключателя, обеспечивающего освещение в ванной. Такой вариант позволяет осуществить удаление из ванной загрязненного воздуха происходит тогда, когда в ней находится человек.

Автоматическое оборудование снабжено электроникой, эффективно контролирующей работу устройства.

За небольшой период влага не успевает полностью улетучиться из помещения, поэтому лучше установить отдельный выключатель

Вытяжки бывают оборудованы дополнительными функциями:

  • таймером выключения;
  • датчиками влажности;
  • цветной подсветкой.

Вентилятор включается в момент превышения допустимого значения влажности. Как только этот параметр приходит в норму, прибор выключается.

Автоматические модели – это удобные и простые в эксплуатации устройства, которые не требуют вмешательства владельца квартиры для управления работой вентиляционной системы

Автоматические изделия могут оснащаться и другими функциями. В частных домах вентиляционная система напрямую сообщается с улицей, поэтому их владельцам не повредит вентилятор на приточную трубу с регулируемым диффузором.

Часть моделей оборудованы обратным клапаном, не позволяющим воздуху двигаться в обратном направлении. Эта опция полезна для жильцов квартир в высотных домах, чтобы защититься от ароматов соседского санузла.

Несмотря на простоту конструкции вытяжной системы для ванной, она отлично функционирует и справляется со своими задачами

Современная вытяжка, предназначенная для установки в ванной, обладает принудительным принципом действия. Прибор состоит из вентилятора и воздуховода, соединенного с вентканалом здания.

Осевой вытяжной вентилятор имеет сравнительно простую конструкцию, что не влияет на функциональность устройства. По эксплуатационным свойствам он может конкурировать с кондиционерами

Чтобы подобрать оптимальную вытяжку, предстоит учитывать особенности ванной комнаты и разновидности существующих вентсистем. Приборы могут отличаться конструкцией, принципом работы, мощностью и наличием дополнительных функций.

Как избавиться от обратной тяги и проветрить ванную комнату

Установлена вытяжка для ванной и туалета. Обратная тяга создается у нас и соседей. Повышая давление на этаже, создаем воздушную пробку, еще больше нарушающую работу системы. Обратная тяга у соседей усилится.

Обратная тяга исправляется строительными методами. Это оценка создавшейся ситуации, иногда переделка тракта в районе чердака. В американских фильмах, мирном и боевике, если всплывает на экране крыша здания, видны гигантские решетки, из которых выбивается воздух. Это касается и канализационных ходов, и ванных комнат, и спортзалов. В Америке используется вентиляция с принудительным побуждением, но вытяжные вентиляторы стоят на крыше, а не в квартирах, хотя встречаются и такие варианты.

Что происходит? Воздушная пробка создается при вершине вентканала. Там чаще существует изгиб, о который «спотыкается» идущий снизу поток и выходит на верхние этажи. Следовательно, надо бороться с дефектом, как в Америке.

Конечно, если соседи одновременно зададутся целью купить и установить вытяжку для ванной комнаты, создастся подпор снизу, благодаря чему система заработает. Если соседи втихаря успели купить вытяжку для ванной комнаты, система работы вентиляции нарушится. Люди обижаются, когда понимаются причину.

Основные параметры вытяжки для ванны

Специфика ванной комнаты побудила разработчиков выпускать приборы, адаптированные к помещениям с повышенной влажностью. Корпус вентилятора, работающего от электричества, должен быть герметичным. Внутренняя конструкция оборудования надежно защищена со всех сторон от воздействия влажного пара.

Внимание к характеристикам прибора

Для потребителей Международная Электротехническая Комиссия разработала определенный стандарт надежности электронных устройств. Он обозначается IP и состоит из двух цифр. Величина первой может быть от 0 до 6 и указывает на степень защищенности от проникновения примесей.

Вторая цифра определяет уровень защиты от влаги. Для использования изделия в ванной показатель должен быть не менее 4.

Каждое изделие должно иметь сертификат, который определяет уровень его безопасности. Для ванной лучше выбирать прибор, IP которого больше 34

Мощность и производительность тесно взаимосвязаны. Чем выше первый показатель, тем большим будет второй. Узнать показатель производительности можно, умножив метраж ванной на количество проживающих в доме людей.

Если вентилятор оснащен множеством дополнительных функций, его мощность может максимум на 10 % превышать расчетную. Наибольшей популярностью пользуются экономичные и практически бесшумные приборы, расходующие от 7 до 20 Вт.

При работе устройств с большим показателем мощности, в помещении наблюдается сквозняк, к тому же оно не сможет достаточно прогреваться.

Еще одна важная характеристика — уровень шума, который создают лопасти прибора создают в ходе работы. Он намного тише, чем при эксплуатации кухонной вытяжки. Нормой, приемлемой для вытяжного устройства, считается звук от 30 Дб и ниже. Это объясняется тем фактом, что человек воспринимает все звуки свыше 35 Дб, как неприятные и навязчивые.

Таймер, гигростат, обратный клапан

Стандартные вентиляционные приборы для ванной управляются механически или функционируют в медленном, постоянном режиме. Таймер — это дополнительное приспособление, которое позволяет наполовину автоматизировать процесс.

После того как человек вышел из ванной, вентилятор, благодаря таймеру, продолжает эвакуацию отработанного воздуха еще некоторое время. По завершении чего отключается сам.

Задымленный воздух, паровые испарения и запахи готовящейся в кухне еды не благоприятствуют нормальному микроклимату в квартире или доме. Чтобы решить эту проблему, рекомендуется установить вытяжки в ванной и на кухне

Наличие датчика влажности — это оптимальный вариант для ванной. Гигрометр считается лучшим методом управления, так как позволяет выставить порог влажности от 40 до 100%, при достижении которого вентилятор автоматически включается в работу. Вместе гигростат и таймер используются нечасто. Обычно при наличии датчика влажности таймер не требуется.

При оборудовании вентиляции в загородном доме надо замерить отверстие в ванной или в санузле, что позволит определить диаметр воздуховода. Стандартный посадочный размер вытяжки от 100 до 130 мм. При необходимости отверстие в стене ванной можно увеличить, используя перфоратор.

Оптимальный вариант для обеспечения нормального воздухообмена и комфортного климата в помещении — подобрать вентиляционный прибор требуемого размера

Обратный клапан — небольшое и несложное по конструкции устройство, которое не даст неприятным запахам от соседей проникать на территорию вашей квартиры. Он практически незаменим в городских ваннах и санузлах, подключенных к общему вентканалу.

Основные параметры вытяжки для ванны

Специфика ванной комнаты побудила разработчиков выпускать приборы, адаптированные к помещениям с повышенной влажностью. Корпус вентилятора, работающего от электричества, должен быть герметичным. Внутренняя конструкция оборудования надежно защищена со всех сторон от воздействия влажного пара.

Внимание к характеристикам прибора

Для потребителей Международная Электротехническая Комиссия разработала определенный стандарт надежности электронных устройств. Он обозначается IP и состоит из двух цифр.

Величина первой может быть от 0 до 6 и указывает на степень защищенности от проникновения примесей. Вторая цифра определяет уровень защиты от влаги. Для использования изделия в ванной показатель должен быть не менее 4.

Каждое изделие должно иметь сертификат, который определяет уровень его безопасности. Для ванной лучше выбирать прибор, IP которого больше 34

Мощность и производительность тесно взаимосвязаны. Чем выше первый показатель, тем большим будет второй. Узнать показатель производительности можно, умножив метраж ванной на количество проживающих в доме людей.

Если вентилятор оснащен множеством дополнительных функций, его мощность может максимум на 10 % превышать расчетную. Наибольшей популярностью пользуются экономичные и практически бесшумные приборы, расходующие от 7 до 20 Вт.

При работе устройств с большим показателем мощности, в помещении наблюдается сквозняк, к тому же оно не сможет достаточно прогреваться.

Еще одна важная характеристика — уровень шума, который создают лопасти прибора создают в ходе работы. Он намного тише, чем при эксплуатации кухонной вытяжки. Нормой, приемлемой для вытяжного устройства, считается звук от 30 Дб и ниже. Это объясняется тем фактом, что человек воспринимает все звуки свыше 35 Дб, как неприятные и навязчивые.

Таймер, гигростат, обратный клапан

Стандартные вентиляционные приборы для ванной управляются механически или функционируют в медленном, постоянном режиме. Таймер — это дополнительное приспособление, которое позволяет наполовину автоматизировать процесс.

После того как человек вышел из ванной, вытяжной вентилятор, благодаря таймеру, продолжает эвакуацию отработанного воздуха еще некоторое время. По завершении чего отключается сам.

Руководство по установке и подключению вытяжного устройства к штатному выключателю вы найдете в следующей статье, которая в подробностях освещает эти непростые вопросы.

Задымленный воздух, паровые испарения и запахи готовящейся в кухне еды не благоприятствуют нормальному микроклимату в квартире или доме. Чтобы решить эту проблему, рекомендуется установить вытяжки в ванной и на кухне

Наличие датчика влажности — это оптимальный вариант для ванной. Гигрометр считается лучшим методом управления, так как позволяет выставить порог влажности от 40 до 100%, при достижении которого вентилятор автоматически включается в работу. Вместе гигростат и таймер используются нечасто. Обычно при наличии датчика влажности таймер не требуется.

При оборудовании вентиляции в загородном доме надо замерить отверстие в ванной или в санузле, что позволит определить диаметр воздуховода. Стандартный посадочный размер вытяжки от 100 до 130 мм. При необходимости отверстие в стене ванной можно увеличить, используя перфоратор.

Оптимальный вариант для обеспечения нормального воздухообмена и комфортного климата в помещении — подобрать вентиляционный прибор требуемого размера

Обратный клапан — небольшое и несложное по конструкции устройство, которое не даст неприятным запахам от соседей проникать на территорию вашей квартиры. Он практически незаменим в городских ваннах и санузлах, подключенных к общему вентканалу.

Если вентиляция работает нормально

Предположим дом новый, вентиляция работает хорошо. Купите вытяжку в ванную комнату, если влажность пошаливает. Производительность выбирается побольше, но не слишком дорого. Учитывайте коэффициент шума – он может серьезно раздражать. Иногда имеется потребность запуска ночью, а постоянный шум давит на уши и утомляет нервную систему. На производстве это считают вредным фактором и доплачивают деньги.

Мощность устройства с точки зрения счетов компаний роли не играет. Типовое значение – 10 Вт, это в 8 раз ниже типичной лампочки накала в люстре и экономичнее приборов дневного света. С точки зрения стабильной работы мощность важна. Выбираем максимум за приемлемые деньги, и чтобы оборудование не шумело.

Внутри вытяжки для ванной асинхронный двигатель, управлять можно разными способами, но обычно меняют амплитуду напряжения. Прочие устройства дорого стоят. Метод плох падением КПД и невыгодным режимом работы двигателя, зато простейший регулятор можно купить за 250 рублей или спаять самостоятельно по схеме, выложенной в интернете (NF246). Устройство является делителем, часть мощности потеряется. Внутри пара симисторов и несколько пассивных радиоэлементов.

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Чтобы рассчитать производительность прибора, необходимо площадь помещения умножить на пять, а полученное значение увеличить еще на 20%.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

  • традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
  • в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
  • центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
  • небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Подготовка отверстия вентиляционной шахты

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

Что происходит, если вентиляция в ванной плохо работает?

Часто случается так, что по определенным причинам вентиляция для санузла не установлена, естественный приток воздуха отсутствует или организован слабо. Это, как правило, приводит к печальным последствиям:

  • Постоянно скапливается конденсат на стенах, потолке, особенно после долгого использования горячей воды. Это еще больше увеличивает процент влажности, сырость застаивается.
  • Как следствие – появляется черная плесень, грибок, которые не так уж безобидны, как кажется сначала.
  • Испорченные плесенью швы между плиткой, щели подвесного потолка, которые со временем придется заменить.
  • Из-за сырости дольше обычного сохнут мокрые вещи.
  • Из ванной не выветривается влажный несвежий воздух.
  • Мебель постепенно портится.

При плохой вентиляции на швах между кафельной плиткой в ванной комнате будет образовываться заплесневелость

Избежать перечисленных неприятностей позволит установка принудительной вентиляции санузла: внутри воздуховодов или других труб вставляется вентилятор, подключается к электросети.

На этапе принятия решения о дополнительном воздухообмене продумывается:

  1. модель вентилятора, функциональность;
  2. куда именно будет устанавливаться вытяжка, нужно ли для нее прокладывать дополнительные коммуникации;
  3. где разместить коммуникационные короба при необходимости.

Нормы вентиляции в туалете и ванной комнате

При проектировании системы вентиляции частного дома нужно первым делом учитывать эффективность воздухообмена. Ведь просто установить стояки с выходом из помещения часто недостаточно.

К примеру, канал сечением 150 мм² обеспечивает естественный отток не более чем 30 м³/час. Для отдельно установленного туалета этого будет достаточно. Но система совмещенных узлов потребует установки дополнительного отвода. Расчет очень важен.

При недостаточной производительности будет образовываться застой воздуха, и как следствие, появится плесень, сырость. И напротив, когда система слишком мощная, большой воздушный поток будет создавать сквозняки, лишний шум.

Для правильного расчета важно знать, какой воздухообмен нужен конкретно в данных условиях. Например:

  • для отдельной ванной воздухообмен должен быть не менее 25 м³/ч;
  • для ванной, совмещенной с санузлом, — не менее 50 м³/час;
  • туалет потребует 50 м³/час;
  • раковина и биде — 25 м³/ч;
  • душевая кабина и джакузи требуют 75 м³/ч.

Из указанного выше понятно, что комната, оборудованная многочисленной сантехникой, должна хорошо проветриваться. Дополнительно стоит учесть, что не все приборы бывают включены одновременно.


Многие профессионалы рекомендуют устанавливать систему воздушной вентиляции, мощность которой примерно на 15-20% больше нужного объема воздухообмена (в м³/час). Любые требования необходимо строго соблюдать. Именно на этом основаны все выполняемые расчеты и расположение ходов. В противном случае возможно разрастание плесени, грибка, что крайне нежелательно для жильцов.

Повышенная влажность воздуха негативно сказывается на внешнем виде помещения. От постоянной сырости приходят в негодность отделочные панели, мебель, элементы декора.

При проектировании сложность может возникнуть в том, что установка вентиляции не ограничивается стояками. Обычно монтаж проточной системы — это целая сеть различных ответвлений и стыков с очень сложной схемой.

Следует выполнить расчеты таким образом, чтобы потоки воздуха не мешали друг другу, не нарушалось общее движение масс.

Далее тип вентиляции определяется, исходя из проекта дома.

Типа систем может быть два:

  1. Естественная.
  2. Принудительная.

Естественная вентиляция предусматривает движение воздушных масс за счет разницы температур помещения и улицы. Расчет основывается на самостоятельной работе конструкции, система почти не требует обслуживания.

Принудительное проветривание санузла проводится при помощи специальной вытяжки. Как правило, это вентилятор, вмонтированный в трубу.

Где установить, чтобы вентиляция работала?

Есть определенные условия того, где устанавливать вытяжное устройство для ванной. Если их соблюдать, проветривание будет налажено должным образом. К ним относятся:

  • Выход вытяжного канала необходимо размещать как можно выше, лучше всего внутри потолка, чтобы увеличить разницу давлений.
  • Устройство следует устанавливать в противоположном углу от источника свежего воздуха. Так свежий поток охватит больший объем комнаты перед выходом наружу по вентканалу.
  • Вентилятор рекомендуется устанавливать подальше от прямого источника воды, даже если уровень его влагоустойчивости высокий.
  • Если предполагается подвесной потолок, его также необходимо оборудовать источниками проветривания, чтобы избежать образования там конденсата, плесени.
  • Когда нужна вентиляция в ванной и туалете, воздуховоды этих комнат, не совмещаясь, присоединяются к нише вентканала.

Вытяжной элетрический вентилятор

Начнем с того, что разделим все современные вытяжки для ванной комнаты на два типа: простые и автоматические. В чем между ними разница? В том, что последние нуждаются в минимальном участии человека в процессе воздухообмена.

Простые вытяжки представляют собой обыкновенный электрический вентилятор, помещенный в трубчатый корпус. Включаться в работу они могут либо встроенным в него, либо отдельно стоящим выключателем. Достаточно распространенным способом его включения является клавиша выключателя, отвечающая за освещение ванной комнаты.

Такой подход к делу не очень правильный, поскольку в этом случае удаление загрязненного воздуха производится только тогда, когда в помещении находится человек. Но влага ведь за это время улетучиться не успевает. Поэтому целесообразно для вентилятора устанавливать отдельный выключатель.

Автоматическая вытяжка. От обыкновенной она отличается только наличием электроники, контролирующей ее работу. Такие устройства могут работать посредством двух различных методов – одни из них оснащены таймером выключения (включаются они, как и обыкновенная вытяжка, с помощью клавиши выключателя), а другие специальными датчиками, контролирующими влажность в ванной комнате.

Как только она превышает допустимое значение, вентилятор включается, после того как влажность приходит в норму, он отключается. Это достаточно удобные устройства, не требующие вмешательства человека для управления их работой.

На некоторые модели устанавливается так называемый обратный клапан, который не позволяет проходить воздуху в обратном направлении – этот нюанс будет незаменим для жителей высотных домов, в которых распространенным явлением считается проникающий от соседей запах борща или горелого лука.

Для жителей частного сектора, у которых вентиляция в ванной имеет прямой контакт с улицей, не лишним будет приобрести вытяжку с регулируемым диффузором – закручивая или выкручивая шайбу в центре вытяжки, можно регулировать количество выбрасываемого на улицу воздуха.

Типы вентиляторов в ванную комнату и туалет

Функциональность вентиляционных приборов имеет достаточно большое значение, поэтому нужно разбираться, как выбирать вытяжку для ванной или туалета. На сегодняшний день все вытяжные вентиляторы можно поделить на два типа.

Стандартная вытяжка в туалет и ванную – это обычные осевая система, оснащённая обратным клапаном, который предназначен для блокировки поступления отработанных воздушных потоков в помещение.

Такая система включается и выключается при помощи выключателя света, что достаточно удобно. Но при образовании больших объёмов пара в процессе приёма ванны такая система малоэффективна.

Автоматическая вытяжка – более совершенное, но при этом и дорогое устройство. Такие приборы оснащаются специальными таймерами, которые устанавливаются на определённый временной период работы, а более функциональные устройства оснащаются гидростатом, который определяет уровень влажности в помещении.

Разобравшись с основными параметрами прибора, останется только выбрать подходящую систему, которую без особых проблем можно установить самостоятельно. При этом крепёж выполняется стандартными саморезами или на клей.
